BEDIENUNGSANLEITUNG HARRY II PRESIDENT

Your PRESIDENT HARRY II ASC at a glance
Ihr PRESIDENT HARRY II ASC auf einen Blick

SOMMAIRE

INSTALLATION 5
UTILISATION 7
CARACTERISTIQUES TECHNIQUES 9
GUIDE DE DÉPANNAGE 9
COMMENT ÉMETTURE/RECEVOIR UNMESSAGE 9
GLOSSaire 10
Déclaration DE CONFORMITE 13
GARANTIE 14
TABLEAUX DES FREQUENCES 47 ~ 49
NORMES EUROPEENNES 50

SUMMARY

INSTALLATION 29
HOW TO USE YOUR CB 31
TECHNICAL CHARACTERISTICS 33
TROUBLE SHOOTING 33
HOW TO TRANSMIT OR RECEIVE AMESSAGE 33
GLOSSARY 34
CERTIFICATE OF CONFORMITY 46
FREQUENCY TABLES 47 ~ 49
EUROPEAN NORMS 50

Français

SUMARIO

INSTALACION
UTILIZACION
CHARACTERISTicas TECNICAS
GUIA DE PROBLEMAS
COMO EMITIR O RECIBIR UN MENSAJE
LEXICO
DECLARACION CE DE CONFORMIDAD
GARANTIA
TABLAS DE FRECUENCIAS
NORMAS EUROPEAS

English

INHALTSANGABE

INSTALLATION
BEDIENUNG
TECHNISCHE DATEN
BEI PROBLEMEN
TIPS FÜR DEN FUNKVERKEHR
BEURTEILUNG DER EMPFANGSQUALITÄT
KONFORMITÄTSERKLÄRUNG
CB-KANÄLE UND IHRE FREQUENZEN
EUROPÄISCH NORMEN

Espanol

17
19
21
21
21
22
25
26
47\~49
50

Deutsch

37
39
41
41
42
42
45
47\~49
50

ATTENTION!

Bevor Sie das Gerät benutzen geben Sie acht, daß eine Antenne angeschloßen ist. (Stecker B auf der hinteren Seite des Gerät). Vergessen Sie nicht das Stehwellen-verhältnis einzustellen (SWR). Sonst ist das Risiko den Veränder zu zerstären, was nicht von der Garantie anerkannt wird.

EUROPA-MULTINORM CB GERÄT

Siehe “F” auf Seite 40 und Sende-Empfangsbestimmungen Tabelle auf Seite 50.

Dieses Gerät ist garantiert im Land des Ankaufs.

Willkommen in der faszinerenden Welt des CB-Funks und Herzlichen Glückwunsch zu Ihr dem CB-Funkerat PRESIDENT. Sie haben sich damit für ein komfortables Spitzengerät entschieden, das über zahlreiche Zusatzfunktionen verfügt und sich sowohl im Auto als auch als Feststation von zu Hause aus einsetzen laßt. Weitere Kennzeichen sind einfache Bedienbarkeit und robuster Aufbau.itte lessen Sie diese Bedienungsanleitung sorgfällig durch, damit sie alle Möglichkeit ihren PRESIDENT HARRY II ASC optimal nutzen können. Beachten Sie besonderss die Hinweisezum AnschluB und zur Installation. Und nun viel Spaß und weitere schöne Funk-Kontakte mit ihrer PRESIDENT HARRY II ASC!

A) INSTALLATION:

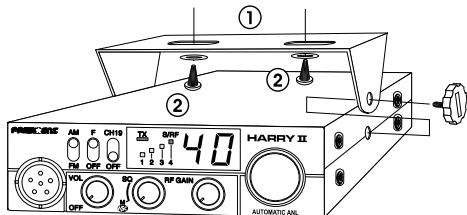

1) MONTAGE IM AUTO: DER OPTIMALE PLATZ:

a) Wahlen Sie zur Montage einen Platz, an dem sich das Funkgerät einfach installieren

und bedieren laBt.

b) Wahlen Sie einen Platz, vonden aus die Verbindungsleitungen (Stromversorgung, Antenne) kurz sind.

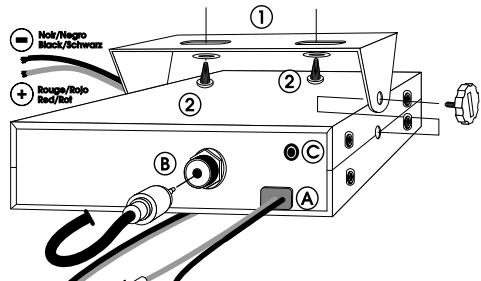

BEFESTIGUNG DES MONTAGEBUGELS

c) Achten Sie darauf, daß sich alle Kabel und Verbindungsleitungen ohne Probleme durch das Fahrzeug führen lasse. Kabel nicht in der Nährde der Heizung führen!
d) Befestigen Sie an geeigneter Stelle den Montagebürger (1) (s. Abb. auf der nachsten Seite) mit den selbstschneidenden Schrauben (2) (Durchmesser des Bohrloches: 3,2 mm). Vergewissem sie sich vorher, ob durch die Befestigung keine Leitungen innerhalb des Autos beschädigt werden! Der Montage-bügelt solte an einer passenden Stelle angebracht werden, die einen festen, sicheren und möglichst erschüttungsfreien Sitz des Funkgerätes erlaubt.
e) Wählen Sie für die Mikrofonhaltierung einen Platz, an dem Sie das Mikrofon immer griffbereit zur Hand haben und an dem sein Verbindungskabel zum Funkerat nicht stört.
- Hinweis: Wenn für den Einbau des Funkgerätes so weniger Platz zur Verfügung besteht, daß der Laufsprecher (am Boden des Funkgerätes: C) in seiner Abstrahlung befindert wird, sollenen Sie einen externen Mobil-Laufsprecher aus dem PRESIDENT-Zubehörprogramm montieren. Dieser wird an die Buchse EXT.SP auf der Rückseite des Funkgerätes angeschlossen, wobei der interne Laufsprecher automatisch abschaltet.

2) ANSCHLUSS DER ANTENNE:

a) Wahl der Antenne:

• Auch im CB-Funk glit: je bettere die Antenne, desto grasser die Reichweite der Station. Trefnen Sie die entsprechende Wahl nach den folgenden Empfehlungen!

b) Mobilantenne:

• Die Mobilantenne wird an der Stelle des Wagens mit der großten Metal-lunterfläche montiert - möglichst welt entendet von Windschutzscheibe und Rücklichtern.
• Falls schon eine Mobilfunkantenne montiert ist, so sollen die CB-Antenne unterhalb von dieser montiert werden.
• Es gibt abgestimmte und abstimmbare Antennen.
• Abgestimmte Antennen sollenen nur auf einer groben Metallunterfliche montiert werden, beispieleweise auf dem Wagendach oder auf dem Kofferraumdeckel.
• Der schwenkbare Montagebürger erlaubt den Einbau anilen Stellen im Wagen. Sorgen Sie hierbei für eine kurze Verbindung nach Masse.
• Wenn Sie für die Anteine ein Loch in die Karosserie bohren, muß hierzu eftv. das Blech plan geschmrigelt werden, damit Befestigungsschaube und Dichtung gut siben!
• Führer sie das Koaxialkable ohne Knicke und nicht über scharfe Stellen (ansonsten: Kurzschluß-Gefahr!)
• Befestigen Sie das Antennenkabel am Anschluß (B).

c) Feststations-Antenne:

• Mit einer Feststations-Antonne erreichen Sie mit ihrem Funkgerät die maximale

Reichweite. Bei AuBenantennen müssen Sie unbedingt die einschlädigten VDE-Bestimmungen (Blitzschutz), der Statik und des Baurechtes beachten! Am besten, Sie lassen die Antennenanlage in thisem Fall von einem Fachmann montierten! Im PRESIDENT-Zubehörprogramm finden Sie eine Auswahl auch von Feststations-Antennen.

ANTENNEN-DIAGRAMM

3) STROMVERSORGUNG:

Ihr Funkgerät wird mit einer Gleichspannung von max. 13,2 Volt versorgt. Es ist mit einem Verpolungsschutz ausgestattet. Vergewissem Sie sich trotzdem vorher der wichtigen Polarität!

Der Minuspol liegt auf Masse (= Chassis), wie bei praktisch allen modernen Autos. Prüfen Sie vor dem Anschluß die Polarität und die Spannung: bei ätheren Wagen kann auch der Pluspol auf Masse liegen, während bei einigen Nutzfahrzeugen die Bordspannung nicht 12V, sondern 24V beträgt (A). Fragen Sie im Zweifelsfall ihre Fachwerkstatt!

Nachdem Sie sich hinsichtlich Spannung und Polarität versichert haben, gehen Sie wie folgt vor:

a) Ihr Funkerat wird mit einem Kabel zur Stromversorgung gefleiert, in das eine 2 A Sicherung eingeschleift ist. Die rote Leitung des Kabels wird am Pluspol, die schwarze am Minuspol der Fahrzeugbatterie angeschlossen.
b) Schlieben Sie das Kabel direkt an der Fahrzeugbatterie an. Bei einem Anschluß z.B. am Zigarettenanzünder wurde das Funker gewährt nach Ausschalten der Zündung sonst nicht mit der hierfür notwendigen Pufferspannung versorgt werden.
c) Verliegen Sie das Stromversorgungkabel so im Auto, daß es möglichst weniger Störungen von der Zündanlage aufnahmen kann.

SchlieBen Sie die freienden Enden des Stromversorgungskabels mit ent-sprechen den Klemmen direkt an der Batterie an: Rot = Pluspol, Schwarz = Minuspol (Masse).

d) SchlieBen Sie die freien Enden des Stromversorgungskabels mit entsprchenden Klemmen direkt an der Batterie an: Rot = Pluspol, Schwarz = Minuspol (Masse).
e) Stecken Sie den Stecker des Stromversorgungskabels in die Buchse 13.2V DC auf der Rückseite des Funkgerates.

ACHTUNG: Falls die Sicherung in Stromversorgungskabel durchbrennnt: a) Ursache führen und beseitigten, b) nur durch eine Sicherung mit ebenfls 2 A erseten!

4) VORBEREITUNGEN ZUR ERSTEN INBETRIEBNAHME (ohne zu Sen-den):

a) Schlieben Sie das Mikrofon an der Mikrofonbuchse auf der Vorderseite Ihres Funkgerätes an.
b) Schlieben Sie eine CB-Antonne an den Anschluß ANT auf der Rückseite des Funkgerätes an.
c)Den Regler SQUELCH fur höchste Empfindlichkeit auf den linken Anschlag drehen. Laufstarkeregel volume auf eine angenehmene Laufstärke drehen.
d) Wechseln Sie zu Kanal 20, indem Sie am Abstimmknopf drehen.

5) ABGLEICH DER ANTENNE Auf NIEDRIGSTES SWR (SWR = Steh-wellenverhältnis):

ACHTUNG: Vor der ersten Inbetriebnahme müssen Sie ihre Antennen auf das niedrigste Stehwellenverhältnis abstommen. Die Anteine solte damit möglichst frei stehen und bereits in ihrer endgültigen Position montiert sein.

• Abstimmung mit einem externen SWR-Meter (bei als Zubehör erhältlich)
  a) An Stelle des eingebauten SWR-Meters können Sie auch ein externes SWR-Meter einsetzen, beispieleweise das TOS-1 SWR-Meter. Ein externes SWR-Meter wird in die Antennenzuleitung zwischen Funkgerät und Antenne einge-schleift. Verwendten Sie hierfür nur die Passend konfektionierten Koaxialkabell (PRESIDENT CA-2C).
  b) Da es unterschiedlich de Type externer SWR-Meter mit entsprechender Bedienung gibt (s. deren Bedienungsanglaltung).HERun een paar generelle Hinweise:
• Schalten Sie zum Abstammen Ihr Funkgerät auf Kanal 20, die Mitte des CB-Bereiches.
• Überprüfen Sie die korrekten Anschlüsse von Funkgerät SWR-Meter und Antenne.
• Eichen Sie das externe SWR-Meter nach dessen Bedienungsanleitung.

• Nehmen Sie die Messung des SWR und die Abstimmung der Antenne auf niedriggestes SWR vor.

• Auch hier gilt: Je niedriger das SWR,为重点 better die Antennenanpassung. Ideal ist ein SWR-Wert von 1. Werte zwischen 1 und 1,8 sind noch akzeptabel.

Nach der Abstimmung der Antenne ist ihre CB-Funkstation betriebs-bereit!

ACHTUNG: Um Verluste und Verminderungen in den Anschlußkabeln zwischen dem Funkerat und dem Zubehör zu vermeiden, empfehl PRESIDENT eine Kabellänge unter 3 m.

Ihr Funkgerat ist jetzt betriebsbereit.

B) BEDIENUNG:

1) ON/OFF - VOLUME (Lautstärkeregler mit Ein-/Ausschalter):

Mit thisem Regler (1) konnen Sie das Gerät ein- und ausschalten sowie die Lautstärke regeln. Durch Drehung im Uhreigersinn wird das CB-Funkgerät eingeschaltet und die Lautstärke erhöht.

2) ASC (Automatic Squelch Control)/SQUELCH (Rauschspere):

Mit dem Regler SQUELCH konnen Sie das Rauschen auf einem freien Kanal unterdrücken: Der Laufsprecher schaltet zur Wiedergabe erst dann durch, wenn das Signal auf dem eingestellen Kanal so stark ist, daß es die mit regler SQUELCH eingestellte Schwelle überschreitet.

a) ASC: Automatic Squelch Control

Worldwide patent, a PRESIDENT exclusivity

Keine Handregelung mehr und beständig Gehörkomfort. Durch Drehung im Uhrzeigersinn des Knopfes (2) kann man den Regler aussalten. in thisem Fall wird die Regelung des Squiech wieder manuell.

b) Squelch Control

Je weiter Sie den Regler nach rechts drehen,esto stärker mu8 das Signal sein,das die Wiedergabe durchschnittet. Einstellen auf höchste Ansprech-Empfindlichkeit: SQUELCH auf den linken Anschlag stellen, mit dem Funkerat einen frei den Kanal

wahlen und Regler SQUELCH so welt nach rechts drehen, bis das Rauschen jersey verschwindet.

3) RF GAIN:

Mit dieser Regler stellen Sie die Empfindlichkeit des Emfänger in Ihr Funkgerät, wenn der Regler RF GAIN auf dem rechten Anschlag liegt (= Normalstellung). Drehen Sie den Regler nach links, so wird die Empfindlichkeit reduziert. Das kann dann nicht sein, wenn sehr starke Stationen nur verzerrt ankommen.

4) KANALWAHL mit DREHSCHALTER:

Mit dem DREHSCHALTER am Funkerat können Sie die Kanäle einstellen: Drehen nach rechts wechsel auf höhere Kanäle, Drehen nach links auf tiefere Kanäle.

5) ANZEIGE:

These Anzeige gibt den aktuellen Sende-/Empfang-Kanal an. Der BARGRAPH gibt den aktuellen Signalstarke bei Senden oder Empfangen.

6) Auswahl des Freqenzbandes:

Die Auswahl des Freqenzbandes hangt von dem Land ab, indem sie Ihr Funkgerad betreiben. Benutzen Sie in keinem Fall eine andere Konfiguration als vorgegeben. In einigen Ländern benöft man dazu eine Benutzerilzen.

a) Schalten Sie das Gerät aus.
b) Stellen Sie den Schalter F/ OFF auf die Position F.
c) Schalten Sie den Apparat wieder ein.
d) Drehen Sie den Kanalwahier und stellen Sie das passende Frequenzband ein (sehen Sie Seite 50).
e) Stellen Sie nun den F/OFF-Schalter auf die Position OFF.

f) Schalten Sie das Gerät aufs Neue aus und wieder ein um ihre Eingabe zu bestätigen.

7) MODE (Betriebsart):

These Umschalter gibt ihren die Möglichkeit die Modulationsart zu ändern. AM/FM ihre Modulationsart muß mit ihren Geschapschpartner einstimmern :

AM/ Amplituden-Modulation/AM: Für Sendungen auf unebenen Relief mit Hindernissen auf mitterer Distanz.

FM/ Frequenz-Modulation/FM: Für nah Geschäfts auf freiem Glande. (Der Squelchregler ist schwerer einzustellen)

8) CH 19:

Den Not- und Anrufkanal 19 können Sie mit einem einzigen Umschaltung sofort schalten.

Schalten Sie den Schalter auf die Position CH 19. Ihr Funkgerät schaltet sofort auf Kanal 19 in AM. Nochmals Taste CH 19, um auf die vorherige Einstellung zugrückzuschalten.

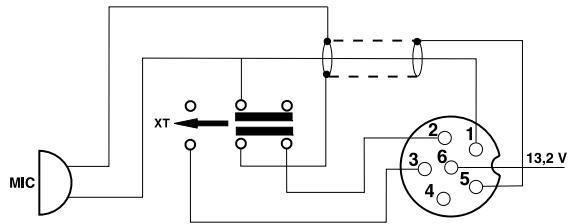

9) BELEGUNG DER MIKROFONBUCHSE (sechspolig):

Die Mikrofonbuche ist bequemlichkeithalber auf der Frontplatte eingebaut, damit das Radio in das Instrumentenbrett eingefegt werden kann. Bedienungsanleitung seit 49.

10) PTT TASTE:

Sende-/Empfangsurnschaltung im CB Betrieb : zum senden drücken ( um in das Mirkofon spechen), zum Empfangen losklassen.

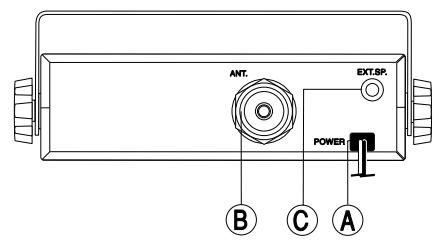

A) STROMVERSORGUNG (13,2 V)
B) ANTENNENANSCHLUB (SO-239)
C)EXT.LAUTSPRECHERANSCHLUB8Ω,03,5mm

C) TECHNISCHE DATEN:

1) ALLGEMEIN:

• Kanale
• Betriebsarten
• Frequenzbereich
• Antennen-Impedanz
• Versorgungsspannung
• Abmessungen (mm)
  Gewicht
• Lieferumfang

-Filter

2)SENDETEIL:

• Frequenzstabilität
• Sendeleistung
• Nebenwellen
• Frequenzgang
• Nachbarkanalleistung
• Mikrofon-Empfindlichkeit
• Stromverbrauch
• Klirrfaktor

3) EMPFANGSTEIL:

• Empfindlichkeit (20 dB SINAD)
• Frequenzgang
• Nachbarkanal-Selection
• NF-Ausgangsleistung

• Squelch-Empfindlichkeit

• Spiegelfrequencyunterrückung
  -ZF-Unterdrückung

• Stromverbrauch

：40
AM/FM
: 26,965 MHz bis 27,405 MHz
:50Ohms
: 13.2 V Gleichspannung
: 115 (B) x 180 (H) x 35 (T)
: ca. 0,8 kg
: Funkgerat, Handmikoforen Elekret mit Halfterung, Montagebürger, Montagematerial
: integrierer ANL (automatischer Geräuschregler)

+ / - 300Hz
:1WAM/4WFM
: unter 4 nW (-54 dBm)
: 300 Hz - 3 kHz in AM/FM
: unter 20 W
: 10 mV
:1,7A (mit Modulation)
：1.8%

0.5 μV - 113 dBm (AM/FM)
: 300 Hz - 3 kHz AM/FM
:60dB
:5W
: minimum 0.2 V - 120 dBm maximum 1mV - 47 dBm
:60dB
:70dB
: 500 mA nominal / 800 mA maximum

D) BEI PROBLEMEN:

1) SIE KÖNNEN NICT ODER NUR IN SCHLECHTER QUALITÄT SENDEN:

• Prüfen Sie das Stehwellenverhältnis ihrer Antennae sowie die Zuleitung auf evtl. Unterbrechungen oder Wackelkontaktel
• Prüfen Sie, ab das Mikrofon richtig angeschlossen ist und die Verbindung keinen Wackelkontakt aufweist!
• Wenn Sie die Sendetaste am Mikrofon drücken, muß die Anzeige TX leuchten und Ihr Funkgerät senden. Lassen Sie die Taste wieder los, so muß diese Anzeige erlösen, und Ihr Funkgerät wieder auf Empfang schaffen.

2) SIE ERHALTEN AUF IHRE SENDUNG KEINE ANTWORT ODER HABEN SCHLECHTEN EMPFANG:

• Stellen Sie den Regler SQUELCH richtig ein!
• Stellen Sie den Regler VOLUME auf eine passende Wiedergabe-Lautstärke.
• Prüfen Sie,ob das Mikrofon richtig angeschlossen ist und die Verbindung keinem Wackelkontakt aufweis!
• Prüfen Sie das Stehwellenverhältnis ihrer Antennae sowie die Zuleitung auf evtl. Unterbrechungen oder Wackelkontaktel
• Vergewissen Sie sich, daß sie dieSEL beftebssart (AM oder FM)wieHr Funkpartner verwenden!

3) DIE ANZEIGEN LEUCHTEN NICT:

• Überprüfen Sie Ihr Netzgerät: Ist es eingeschaltet?
• Prüfen Sie, ab Sie die Anschlüsse für Plus (=ROT) und Minus (=Schwarz) vertauscht haben! Wechseln Sie in thisem Fall die Anschlüsse.

E) TIPS FÜR DEN FUNKVERKEHR:

Um einen ingustierten Funkverkehr zu genieben, sollen den sie folgenden se ch s Regel des CB-Funks beherrzigen:

1. Nach dem Einschalten des Gerätes immer zuerst horen, ob der eingestellte K anai frei ist.
2. Dazu die Rauschspere öffnen, um schwächere Stationen nicht zu überhören.
3. Nur wenn der Kanal vollig frei ist, den eigenen Anruf starten.
4. Immer nur kurz rufen.
5. Nach jedem Anruf sorgfällig hören, ob eine Station antworlet. Erst dann denu Anruf wiederholen.
6. Nach jedem Durchgang der Gegenstation immer erst einige Sekunden Pause lassen, bevor man selbst spricht, damit sich auch andere Stationen melden können («Umschalt-pause»).

Anrufkanäe: Empfohlen werden die folgenden Anrufkanäe:

Kanal 1 (FM) als Anrufkanal in FM,

Kanal 4 (AM) als Anrufkanal in AM,

Kanal 9 (AM/FM) als Notrufkanal und

Kanal 19 (FM) als Fernfahrerkanal.

Abweichungen hiervon sind selbstverständlich möglich.

Bei schlechten Verbindugen oder starken Störungen ist es hauig problematisch, schwer zu verstehende Werte wie Eigennamen und Städtenamen fehlerlos zu übermitteln.

Hier hilft das Internationale Buchstabialphabet weiter, daß auch im Luftverkehr (ICAO) und der NATO eingestellt wird:

F) BEURTEILUNG DER EMPFANGSQUALität:

Im dem jeweiligen Geschapspartner eindeutig sagen zu konnen, wir stark und klar man oh empfängt. verwendet man die Ziffern des R/S-Codes. Dabei stehst der R-Wert

für die Verstandlichkeit «Lessbarkeit» und der S-Wert «Santiago» für die Empfangs-bzw. Lautstärke der Gegenstation.

Die beiden Buchstaben R und S stehen übrigens als Abkürzung für die englishsprachigen Bezeichnungen « readability» (= Lesbarkeit) und «signal strength» (= Signalstörke).

INTERNATIONAL PHONETIC ALPHABET:

A Alpha
B Bravo
C Charlie
D Delta
E Echo
F Foxtrott
G Golf

1 nicht lesbar, unverstandlich
2 zeit-oder teilweise lesbar
3 schwer lesbar
4 lesbar, verstandlich
5 gut lesbar

S = Signalstärke

kaum hörbar
2 sehr schwach hörbar
3 schwach hörbar
4 ausreichend hörbar
5 ziemlich gut hörbar
6 gut hörbar
7 mäBig stark hörbar
8 stark hörbar
9 sehr stark hörbar

ABKÜRZUNGEN:

Auch der CB-Funk kennt eine «Fachsprache», die mit vielen Fachwörtem durchsetzt ist, die z.B. aus dem Amateurfunk und dem professionellen Funkverkehr entleht sind. Sie dienen zumeist der schennai und eindeutigen Nachrichten-übermittlung auch in solchen Fällen, in denen die Übertragung schwierig bzw. gestört ist. Nachfolgende eine Auflistung gebrauchlicher Abkürzungen und ihre Bedeutung, wie sie meistens im CB-Funk verwendet werden:

Brea	Momentitte,itte warten,möchte mitsprechen
Cheerio	Aufwiederhören
CQ	allgemeiner Anruf
CL	Ende des Funkverkehrs, Station wird abgeschalftet
DX	Funkverbindung über große Entfernung
Fading	Signal schwankt
HI	Ich lache
Mike	Mikrofon
Müll	Störungen
Negativ	habe nicht verstanden,nein
OK	verstanden,richtig,in Ordnung
Roger	Ich habe verstanden,alles einwandfrei empfangen
Skip	Funkrufname
Standby	Auf Empfang bleiden
Stereo	Zwei Stationen senden gleichzeitig
TVI	Fernsehstorungen
UBF	ganz ausgezeichnet,sehr gut
VY	viele,sehr,sehr weitere
WX	Wetter,Temperatur

YL	: Fräulein, Frau, weiblicher CB-Funker
55	: viel Erfolg, alles Gute
73	: Grüße
88	: Liebe und Kürse (als herzlichen Gruß an eine YL)
99	: Verschwinde! Räume den Canal.

Q-GRUPPEN:

Beim CB-Funkverkehr werden sehr früig Abkürzungen verwendet. Viele von denen wurden aus dem international verbindlichen Q-Code übernommen, der auch im Seefunk oder im Amateurfunk Anwendung findet. Mit diesen Drei buchstaben-Kürzeln halten sich schnell Informationen vermittelt. Daalandes «CB-Neulinge» mitunter diese Abkürzungen nicht kennen, haben wir die begrächlichsten einmal zusammengestellt und ihre Bedeutung im CB-Funk auf der nachsten Seite erläuter:

QRA	: Mein Stationsname ist...
QRG	: Frequenz, Betriebskanal
QRL	: Beschäftigung, Arbeitsplatz
QRM	: Störung durch andere Stationen
QRN	: Atmosphericchische Störungen
QRP	: Arbeiten mit geringer Leistung
QRT	: Ende des Funkverkehrs
QRU	: Es liegen keine weiteren Nachrichten mehr vor.
QRV	: Sende-und empfangsbereit
QRX	: Unterbrechung des Funkverkehrs, Pause,itte warten
QRZ	: Sie werden gerufen, Anruf von einer bestimmten Station
QSB	: Schwankungen der Feldstarke, Schwund, Fading
QSL	: Empfangsbestätigung
QSO	: Funkverbindung, Geschäft über Funk

QSP Vermittlung zweier Stationen für eine dritte
QST : Durchsage an alle
QSY : Frequenzwechsel, Kanalwechsel
QTH Standort

KONFORMITÄTSERKLÄRUNG

Wir, GROUPE PRESIDENT ELECTRONICS, Route de Sète, BP 100 - 34540 Balaruc - FRANCE, Erklären, auf eigene Verantwortung daß der CB Funk Sender-Empfänger

Marke: PRESIDENT
Modell:HARRY II ASC Hergestellt in PRC

in Konformität ist mit den wesentlichen Anforderungen der R & TTE Richtlinie 1999/5/CE (Article 3) auf die nationale Gesetzen umgestellt, wie mit den folgenden europäischen Normen:

EN 300 135-2:v1.1.1 (2000)

EN 300 433-2:v1.1.2 (2000) EN 301 489-13 v 1.2.1 (2002)

EN 60215 (1996)

Balaruc, den 17/01/2005

Jean-Gilbert MULLER

Geschäftsführer

CERTIFICATE OF CONFORMITY

We, GROUPE PRESIDENTELECTRONICS, Route de Sète, BP 100 - 34540 Balaruc - FRANCE,

BELEGUNG DER MIKRO-FONBUCHSE (sechspolig)

1 Modulation Modulación Modulation Modulation
2RX RX RX RX
3 TX TX TX TX
4- - -
5 Masse Masa Ground Masse
6 Alimentation Alimentación Power Supply Stromversorgung

NORMES EUROPEENNES - NORMAS EUROPEAS - EUROPEAN NORMS - EUROPÄISCH NORMEN

Configuration Code	FM Channel	AM Channel	Country
E	40 Ch (4W)	40 Ch (4W)	ES, IT, GR, IE, RUS
d	80 Ch (4W)	80 Ch (1W)	DE
d2	40 Ch (4W)	40 Ch (1W)	DE 2
EU	40 Ch (4W)	40 Ch (1W)	GR, IE, NL, PT ES, CH, FR
EC	40 Ch (4W)	-	LU, DK, AT
U	CEPT 40 Ch (4W) + ENG 40 Ch (4W)	-	GB
PL	-5 KHz 40 Ch (4W)	-5 KHz 40 Ch (4W)	PL

La bande de frquence et la puissance d'émission de votre appeil doit correspondre à la configuration autorisée dans le pays où il est utilisé. La banda de fecuencias y la potencia de emision de su aparato deben corresponder a la configuracion autorizada en el pais dont es utilizesdo. The frequency band and the transmission power of your transceiver must correspond with the configuration authorized in the country where it is used. Das Frenzband und die Sendungsleistung Ihres Gerates mnen ubereinstimm mit den Normen zugelassen im Land worin es benutz ist.

Länder mit besonderen Beschrankungen (Lizenz ^1 / Register ^2 )

AT

BE

BG

CH

CY

CZ

DE

DK

EE

ES

FI

FR

GB

GR

HU

IE

IS

IT

LT

LU

LV

MT

NL

NO

PL

PT

RO

SE

SI

SK

Licence1

①

①

①

①

①

①

①

①

①

①

①

Register1

①

①

AM

①

①

①

①

①

①

①

①

①

①

①

①

①

BLU/SSB

①

①

①

①

①

①

①

①

①

①

①

①

①

①

Länder in denen die nationale Regelungen ein Sendeleistung zulassen die higher ist als die von der harmonierte Norm festgelegte Toleranz, angezeigt in 4. Paragraph der Vorrede der harmonierten Norm EN 300 433.
