(Taux d'Ondes Stationnaires) ! Sinon, vous risquez de détruire l'amplificateur de puissance, ce qui n'est pas couvert par la garantie.

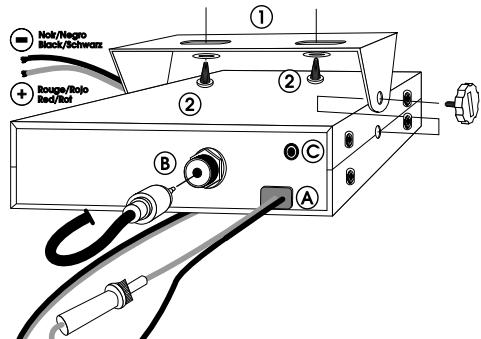

Voir fonction “F” page 8 et tableau des Normes Européennes page 50. A) INSTALLATION : b) Veillez à ce qu’il ne gêne pas le conducteur ni les passagers du véhicule. c) Prévoyez le passage et la protection des différents câbles, (alimentation, antenne, accessoires...) afin qu’ils ne viennent en aucun cas perturber la conduite du véhicule. d) Utilisez pour le montage le berceau (1) livré avec l’appareil, fixez-le solidement à l’aide des vis autotaraudeuses (2) fournies (diamètre de perçage 3,2 mm). Prenez garde de ne pas endommager le système électrique du véhicule lors du perçage. e) Choisissez un emplacement pour le support du micro et prévoyez le passage de son cordon. - NOTA : Votre poste mobile possédant une prise micro en façade peut être encastré dans le tableau de bord. Dans ce cas, il est recommandé d’y adjoindre un hautparleur externe pour une meilleure écoute des communications (connecteur EXT.SP situé sur la face arrière de l’appareil : C). Renseignez-vous auprès de votre revendeur le plus proche pour le montage sur votre appareil.
Il existe 2 types d’antennes : les préréglées et les réglables. Les préréglées s’utilisent de préférence avec un bon plan de masse (pavillon de toit ou malle arrière). Les réglables offrent une plage d’utilisation beaucoup plus large et permettent de tirer parti de plans de masse moins importants (voir p 7 § 5 RÉGLAGE DU TOS) . Pour une antenne à fixation par perçage, il est nécessaire d’avoir un excellent contact antenne/plan de masse ; pour cela, grattez légèrement la tôle au niveau de la vis et de l’étoile de serrage. Lors du passage du câble coaxial, prenez garde de ne pas le pincer ou l’écraser (risque de rupture ou de court-circuit). Branchez l’antenne (B).
ATTENTION : Les camions possèdent généralement deux batteries et une installation électrique en 24 Volts. Il sera donc nécessaire d’intercaler dans le circuit électrique un convertisseur 24/12 Volts (Type PRESIDENT CV 24/12). Toutes les opérations de branchement suivantes doivent être effectuées cordon d’alimentation non raccordé au poste : Assurez-vous que l’alimentation soit bien de 12 Volts. Repérez les bornes (+) et (-) de la batterie (+ = rouge, - = noir). Dans le cas où il serait nécessaire de rallonger le cordon d’alimentation, utilisez un câble de section équivalente ou supérieure. Il est nécessaire de se connecter sur un (+) et un (-) permanents. Pour ce faire nous vous conseillons de brancher directement le cordon d’alimentation sur la batterie (le branchement sur le cordon de l’auto-radio ou sur d’autres parties du circuit électrique pouvant dans certains cas favoriser la réception de signaux parasites). Branchez le fil rouge (+) à la borne positive de la batterie et le fil noir (-) à la borne négative de la batterie. Branchez le cordon d’alimentation au poste.
(utilisez pour cela un câble de 40 cm maximum de type PRESIDENT CA-2C). b) -
Remarque : Afin d'éviter les pertes et atténuations dans les câbles de connexion entre la radio et ses accessoires, PRESIDENT recommande une longueur de câble inférieure à 3m.
Cette fonction permet de supprimer les bruits de fond indésirables en l’absence de communication. Le squelch ne joue ni sur le volume sonore ni sur la puissance d’émission, mais il permet d’améliorer considérablement le confort d’écoute. a) ASC : SQUELCH A REGLAGE AUTOMATIQUE Brevet mondial, exclusivité PRESIDENT Aucun réglage manuel répétitif et optimisation permanente entre la sensibilité et le confort d’écoute lorsque l’ASC est actif (à fond en sens inverse des aiguilles d’une montre). Elle est débrayable par rotation du bouton (2) dans le sens des aiguilles d’une montre. Dans ce cas le réglage du squelch redevient manuel.
La rotation de ce bouton vous permet de sélectionner le canal (de 1 à 40) d’émission ou de réception.
Elle se situe en façade de votre appareil et facilite ainsi son intégration à bord de votre véhicule. Voir schéma de branchement en page 49.
Les bandes de fréquences doivent être choisies selon le pays où vous utilisez votre appareil. N'utilisez en aucun cas une configuration différente. Certains pays nécessitent une licence d'utilisation. a) Éteignez l'appareil. b) Placez l'interrupteur F/OFF sur la position F.
Distorsion maxi. du signal modulé
- le micro soit branché. L’antenne soit correctement branchée et le TOS bien réglé. - vous êtes bien sur le même type de modulation que votre interlocuteur.
Vérifiez : - votre alimentation. - qu’il n’y ait pas d’inversion des fils au niveau de votre branchement. - l’état du fusible.
- Sensibilité du squelch
- Taux de réjection fréq. interméd. - Consommation «Attention stations pour un essai TX» ce qui vous permet de vérifier la clarté et la puissance de votre signal et devra entraîner une réponse du type «Fort et clair la station». Relâchez la pédale, et attendez une réponse. Dans le cas où vous utilisez un canal d’appel (19, 27), et que la communication est établie avec votre interlocuteur, il est d’usage de choisir un autre canal disponible afin de ne pas encombrer le canal d’appel.
Amitiés Grosses bises Dégager la fréquence Polarisation horizontale, aller se coucher Pipi le téléphone Gastro liquide (apéritif)
Lieu de travail Distance entre 2 stations Direction Heure d’arrivée prévue Appel de détresse Transmettez plus lentement Cessez les émissions Plus rien à dire Je suis prêt Avisez que j’appelle Restez en écoute un instant Indicatif de la station : par qui suis-je appelé? Force de signal (S1 à S9) Fading, variation Prix, argent, valeur Dois-je continuer la transmission ? Carte de confirmation de contact Contact radio Transmettre à... Voulez-vous écouter sur... Dégagement de fréquence • Toute intervention effectuée dans le cadre de la garantie sera gratuite et les frais de réexpédition pris en charge par notre Société. • Une preuve d'achat doit être jointe obligatoirement avec le poste à réparer. • Les dates inscrites sur le bon de garantie et la preuve d'achat doivent concorder. • Ne pas procéder à l’installation de votre appareil sans avoir lu ce manuel d'instructions. • Aucune pièce détachée ne sera envoyée ni échangée par nos services au titre de la garantie. Ne sont pas couverts : • Les dommages causés par accident , choc ou emballage insuffisant . • Les transistors de puissance, les micros, les lampes, les fusibles et les dommages dûs à une mauvaise utilisation ( antenne mal réglée, TOS trop important, inversion de polarité, mauvaises connexions, surtension, etc...) • La garantie ne peut être prorogée par une immobilisation de l'appareil dans nos ateliers, ni par un changement d'un ou plusieurs composants ou pièces détachées. • Les interventions ayant modifiées les caractéristiques d'agrément, les réparations ou modifications effectuées par des tiers non agréés par notre Société . Si vous constatez des défauts de fonctionnement : • Vérifier l’alimentation de votre appareil et la qualité du fusible. • Contrôlez les différents branchements: jacks, prise d’antenne, prise du microphone... • Assurez-vous de la bonne position des différents réglages de votre appareil: gain micro en position maxi, squelch au minimum, commutateur PA/CB, etc... • En cas de non prise en charge au titre de la garantie, l’intervention et la réexpédition du matériel seront facturés. • Cette partie doit être conservée même après la fin de la garantie et si vous revendez votre poste, donnez la au nouveau propriétaire pour le suivi S.A.V. • En cas de dysfonctionnement réel, mettez-vous d'abord en rapport avec votre revendeur qui décidera de la conduite à tenir. • Dans le cas d'une intervention hors garantie, un devis sera établi avant toute réparation.
La Direction Technique et Le Service Qualité
Type : radio CB HARRY II ASC N° de série : Conectar la antena (B).
Conectar el cable de alimentación la emisora.
- Conectar la ROE-Medidor entre la emisora y la antena, lo más cerca posible de la emisora (utilice para esto un cable de 40 cm. máximo tipo PRESIDENT CA-2C). b) Ajuste de la ROE: - Introducir la emisora sobre el canal 20. - Posicionar el conmutador de ROE-medidor en posición CAL (calibrado). - Pulsar sobre el botón del micro para pasar a emisión. - Introducir la aguja sobre el índice W con ayuda del botón de calibración. - Colocar el conmutador en posición SWR (lectura del valor de la ROE). El valor manifestado sobre su medidor debe estar cerca de 1. En el caso contrario, reajustar la antena hasta obtener el valor más cercano posible de 1 (un valor de ROE
Tensión de la alimentación Dimensiones (en mm) Peso Accesorios incluidos
Solicitar transmisión o entrada El que interrumpe Televisión Amplificador lineal Variaciones de la fuerza de señal. Desvanecimiento. Fading. Valorado de 1 a 5 Acuse de recibo. Tarjeta confirmando comunicación Solicitar comunicación. En CB, además, comunicación directa entre dos o más estaciones Retransmisión a través de estación puente Pasar a transmitir en otra frecuencia o canal Mensaje a transmitir Real Decreto 7/1988 de 8 de enero; a la Directiva 89/336/CEE de compatibilidad electromagnética, transpuesta mediante Real Decreto 444/1994 y a la Resolución de 18 de noviembre de 2002 de la Secretaría de Estado de Telecomunicaciones.
EN 301 489-13 v 1.2.1 (2002) / EN 60215 ( 1996)
• Las fechas inscritas en el resguardo de garantía y la prueba de compra deben concordar. • No instale el aparato antes de leer el Manual de Instrucciones. • Ninguna pieza de recambio será enviada, por nuestro departamento técnico, en base a la garantía.
