BEDIENUNGSANLEITUNG DR DISTORTO LINE 6
Dieses Gerät entspricht den Grenzwerten von "Part 15" der FCC-Bestimmungen für Digital-Geräte der Klasse B. Die Bedierung unterliegt folgenden beiden Bedingungen: (1) Das Gerät darf keine schädlichen Interferenzen verursachen; (2) das Gerät muss alle empfangenen Interferenzen akzeptieren, darunter auch Interferenzen, die Funktionstörungen verursachen können.
WARNING
Um Brand- und Stromschlaggefahr zu vermeiden, diesen Gerät niemals Regen oder Feuchtigkeit aussetzen.
Das Ausrufezeichen in einem Dreieck bedetut "Vorsicht!" Lies dir alle Informationeniben solchen Symbolen sorgfaltig durch.
Der Blitz in einem Dreieck stellt eine "elektrische Warnung" bezüglich der bereits titgen Stromspannung bzw. einer denkbaren Stromschlaggefahr dar.
Vor dem Einsatz des ToneCore musst du dir alle zutreffenden Punkte und Sicherheitshinweise durchlesen.
- Beache alle auf dem ToneCore selbst und im Pilotenhandbuch erwahnten Warnungen.
- Verbindes das optionsliche Netzeilur mit einer 100-120V-bzw. 200-240V/47-63Hz-Steckdose (je nachdem, welche Spannung kein Modell besteht; siehe das Typenschild des Netzteils).
-
Führ nur die im ToneCore-Pilotenhandbuch erwähnten Bedienvorgänge aus. In folgenden Fälle muss das Produkt zur Reparatur eingereicht werden:
-
Wenn das Netzkabel oder der Stecker beschädigt ist
- Wenn Flüssigkeiten oder Fremdkörper in das Geräteinnere gelangt sind
- Wenn das Produkt Regen oder Feuchtigkeit ausgesetzt war
- Wenn sich das Gerät abnormal oder nicht mehr in vollem Umfang erwartungsgemäß verhaltet.
-
Wenn das Produkt hingefallen ist und das Gehäuse Schäden aufweist
-
Stelle das Produkt niemals in die Nape von Wärmequellen, z.B. Heizkorpern, Öfen oder anderen Geräten, die starke Hitze erzeugen.
- Sorge damit, dass weder Fremdkörper noch Flüssigkeiten in das Geräeinnere gelangen. Verwende thises Produkt niemals in der Höhe von Wasser.
- Lose den Anschluss des Netzeils, wenn du das Gerät länger Zeit nicht verwenden möchtest. Im Falle eines Gewitters muss der Netzanschluss gelöst werden.
- Reinige desses Produkt nur mit einem feuchten Tuch.
- Verwende nur Halterungen/Zubehorteile, die vom Hersteller ausrücklich empfohlen werden.
- Setze dich niemals über länger Zeitraum hohen Schallpegeln aus, weil das zu Gehorverlust führen kann. Achte immer auf einen auch aus medizinischer Warte "vernünftigen" Pegel.

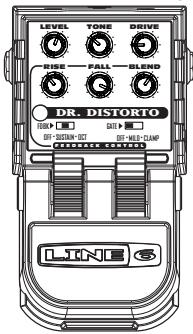

Dr. Distorto-Pilotenhandbuch

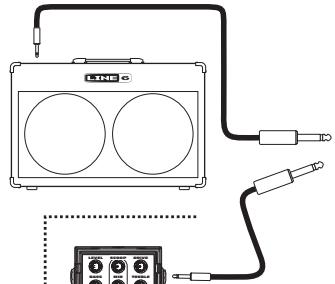

Verbirde den Ausgang des ToneCorePedals mit dem Eingang deines Verstärkers oder eines anderen Pedals.
Für die Verbindung der Gitarre besteht du ein herkömmliches Kabel.
Selbstverstandlich kann man auch den Ausgang eines anderen Effektpedals an das ToneCore-Pedal anschließen.
Sei geprült und gekäußt! Erstmal vielen Dank, dass du dich zur Adoption eines "Dr. Distorto"-Verzerrerpedals von Line 6 durcherungen hast.
Effekt-/Stromdiode
Die Stromdiode zeigt den Status des ToneCore-Pedals anhand zweier Farben an:
- Diode aus - Der Effekt wird umgangen (aus)
- GRUN - Der Effekt ist aktiv (an)
- ROT (blinkt) - Die Batterie muss ausgewechselt werden.
These Warning hat Vorrang vor allen anderen Angaben.
Anschlüsse und Stromanzeige
Eingang
Hier gehen's los. Schliefe hier das Kabel deiner Gitarre bzw. den Ausgang eines anderen Effektsn an, den du mit thisem ToneCore kombinierten möchtest. Wie die meisten Tretminen wird das ToneCore eingeschaltet, sobald man hier einen Klinkenstecker anschließt. Lose jene Verbindung also, wenn immer du das ToneCore-Pedal nicht verwenden möchtest.
Ausgang
These Buchse musst du über ein herkömmliches Gitarrenkabel mit dem Veränder bzw. dem Eingang eines anderen Effektpedals verbinden.
Netzanschluss
Wenn du hier ein (optionales) ToneCore-kompatibles Netzeil wie das DC-1 von Line 6 anschließt, brauchst du nie mehr eine 9V-Batterie!
Fußschalter
Hiermit schaltest du den Dr. Distorto-Effekt abwechselnd ein und aus.
Dr. Disterto-Pilotenhandbuch
LEVEL
Hiermit regelst du die Lautstärke. Je weiter du den Regler nach rechts drehst,esto lauter ist das Dr. Distorto-Ausgangssignal. Wenn der Pegel zu hoch ist, fangt der Verstarker eventuell an zu zerren, was wohl nicht immer in seinem Sinn ist.
TONE
Mit dem TONE-Regler wahlst du die Zerr-Geschmacksrichtung: Vom brutalen Fuzz (links) bis zum amtlichen Drive-Sound (rechts). Auch die Positionen dazwischen liefern außerst brauchbare Sounds.
DRIVE
Hiermit bestimmst du, wie stark das Dr. Distortopedal das Eingangssignal verzerrt. Wenn's allzu stark brumm't und rauscht, musst du eventuell das Gate verwenden. Bei hohen DRIVE-Werten ist das Pflicht.

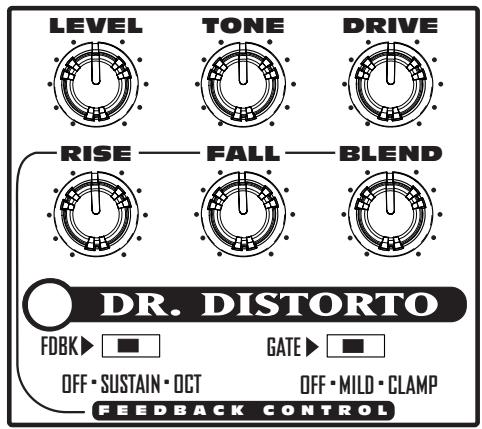

Bedienelemente
FEEDBACK-Steuerung
RISE
Hiermit bestimmst du, wie schnell die Feedback-Schaltung eine Sustain-Note hinzufigt.
FALL
Hier stellst du ein, wie schnell die Sustain-Note wieder ausgeblendet wird.
BLEND
Hiermit regelst du die Lautstärke der Sustain-Note.
FDBK-Schalter
SUSTAIN - Erzeugt ein langes Sustain, dessen Tonhöhe immer jener der zuletzt gespielen Einzelnote entspricht.
OCT - Erzeugt ein Sustain, dessen Tonhöhe sich eine Oktave über der zuletzt gespielen Einzelnote befindet.
OFF - Hiermit wird die Feedback-Schaltung deaktiviert (RISE, FALL und BLEND haben keinen Einfluss mehr auf den Sound).
Gate-Schalter
OFF-Schaltet das Gate aus.
MILD - Einfühlsame Gate-Schaltung, deren Wirkung sich nach der DRIVE-Einstellung richtig (cool, nah?). CLAMP - Schnell zupackendes Gate, das sich vor allem für aggressive und brutal gedämpfte Metal-Akkerde eignet.
ACHTUNG:
Du kannst zich auch auf die Feedback/Sustain-Schaltung des Dr. Distorto beschränken und dir die Verzerrung von einem andere Pedal besorgen dazu: Drehe den DRIVE-Regler gaz nach links und schliefe dein alfreduentes Overdrive-, Distortionoder Fuzz-Pedal an den Ausgang des Dr. Distorto an. Experimentiere dann so lange mit RISE, FALL und BLEND, bis die Rückkopplung "sitzt".
Auswechseln der Batterie

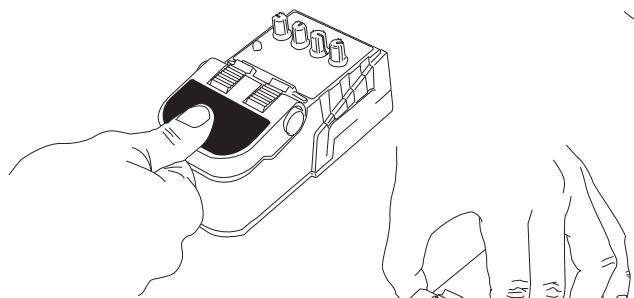

1) Drücker den Fußschalter ganz hinunter.

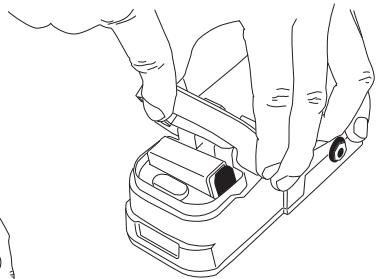

3) Halte die Scharniere gedrückt, während du das Pedal hochziehst.
2) Halte das Pedal fest, während du die beiden Scharniere nachinnen druckst.
Auswechseln der Batterie
Netzteil
Wenn du ein (optionales) Netzteil wie das DC-1 von Line 6 anschließ, brauchst du nie mehr eine 9V-Batterie! Das Netzteil eignet sich übrigens auch für weitere 9V-Pedale. Nach Anschlieben des Netzeils wird die Batterie nicht mehr angesprochen.
STROMANFORDERUNGEN
| Min. | Nennwert | Max. | |
| Spannung | 6VDC | 9,6VDC | 16VDC |
| Strom @ 9,6VDC | 40mADC | 60mADC | 100mADC |
| Leistung @ 9,6VDC | 0,4W | 0,6W | 1W |
Sound-Beispiele

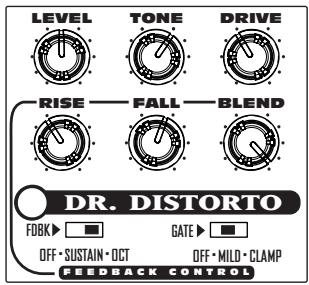

BlütenweiBer Feedback-Effekt
Mit diesen Einstellungen zauberst du dir ein langes Sustain ohne jegliche Verzerrung. Das kannst du u.a. dazu verwenden, deine Noten mit dem Dr. Distorto zu verlangern und dann mit einem anderen Pedal zu verbraten.
Overdrive mit Feedback
These Einstellungen konnen fur normales Spiel verwendet werden. Einzelnoten, die du haltst, werden dann mit Obertonen in der darüber liegenden Oktave angereichert.
Suppah-Sustain
Hiermit lasst du verzerrungsmäßige Sau 'raus. Und Sustain ist eben-falls massig vorhanden.

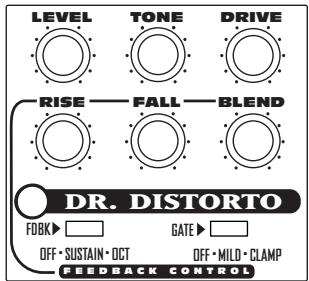

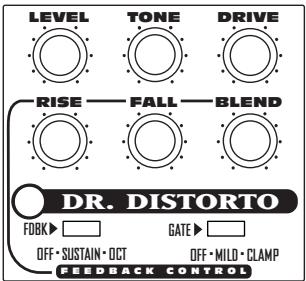

Deine eigenen Sounds
Hier kannst du die Einstellungen eigener Sounds einziehnen.
