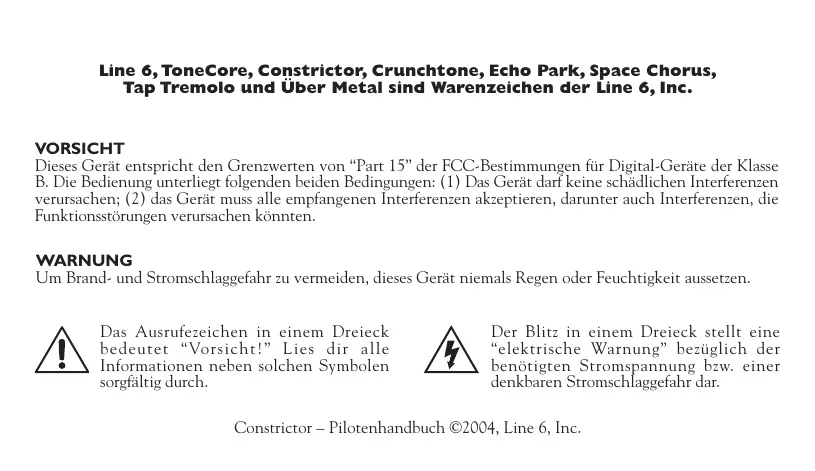

1. Beachte alle auf dem ToneCore selbst und im Pilotenhandbuch aufgeführten Warnungen.

2. Verbinde das optionale Netzteil nur mit einer 100~120V- bzw. 200~240V/47~63Hz-Steckdose (je nachdem, welche Spannung dein Modell benötigt; siehe das Typenschild des Netzteils). 3. Führe nur die im ToneCore-Pilotenhandbuch erwähnten Bedienvorgänge aus. In folgenden Fällen muss das Produkt zur Reparatur eingereicht werdens: wenn das Netzkabel oder der Stecker beschädigt ist wenn Flüssigkeiten oder Fremdkörper in das Geräteinnere gelangt sind wenn das Produkt Regen oder Feuchtigkeit ausgesetzt war wenn sich das Gerät abnormal oder nicht mehr in vollem Umfang erwartungsgemäß verhält wenn das Produkt hingefallen ist und das Gehäuse Schäden aufweist. 4. Stelle das Produkt niemals in die Nähe von Wärmequellen, z.B. Heizkörpern, Öfen oder anderen Geräten, die starke Hitze erzeugen. 5. Sorge dafür, dass weder Fremdkörper noch Flüssigkeiten in das Geräteinnere gelangen. Verwende dieses Produkt niemals in der Nähe von Wasser. 6. Löse den Netzanschluss, wenn du das Gerät längere Zeit nicht verwenden möchtest. Im Falle eines Gewitters muss sofort der Netzanschluss gelöst werden.

7. Reinige diese Produkt nur mit einem feuchten Tuch.

8. Verwende nur Halterungen/Zubehörteile, die vom Hersteller ausdrücklich empfohlen werden.

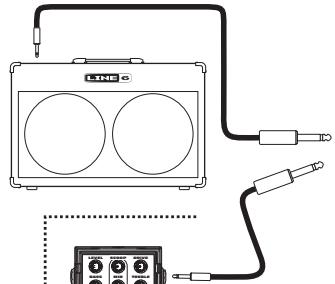

9. Setze dich niemals über längere Zeiträume hohen Schallpegeln aus, weil das zu Gehörverlust führen kann. Achte immer auf einen auch aus medizinischer Warte “vernünftigen” Pegel. Constrictor-Pilotenhandbuch Verbinde den Ausgang des ToneCorePedals mit dem Eingang deines Verstärkers oder eines anderen Pedals. Für die Verbindung der Gitarre benötigst du ein herkömmliches Kabel. LEVEL GATE LEVEL SUSTAIN COMPRESSOR DYNAMICS

COMPACT • SQUEEZE • MELLOW

Selbstverständlich kann man auch den Ausgang eines anderen Effektpedals an das ToneCore-Pedal anschließen. Anschlüsse und Stromanzeige Sei gegrüßt und geküsst! Erstmal vielen Dank, dass du dich zur Adoption eines “Constrictor” Kompressorpedals von Line 6 durchgerungen hast. Effekt-/Stromdiode Die Stromdiode zeigt den Status des ToneCore-Pedals anhand zweier Farben an:

• Diode aus – Der Effekt wird umgangen (aus)
• GRÜN – Der Effekt ist aktiv (an)

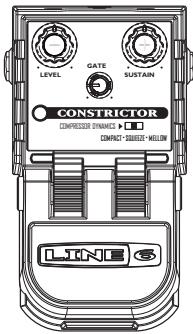

• ROT (blinkt) – Die Batterie muss ausgewechselt werden. Diese Warnung hat Vorrang vor allen anderen Angaben. Eingang Hier geht’s los. Schließe hier das Kabel deiner Gitarre bzw. den Ausgang eines anderen Effekts an, den du mit diesem ToneCore kombinieren möchtest. Wie die meisten Tretminen wird das ToneCore eingeschaltet, sobald man hier einen Klinkenstecker anschließt. Löse jene Verbindung also, wann immer du das ToneCorePedal nicht verwenden möchtest. Ausgang: Diese Buchse musst du über ein herkömmliches Gitarrenkabel mit dem Verstärker bzw. dem Eingang eines anderen Effektpedals verbinden. Netzanschluss: Wenn du hier ein (optionales) ToneCore-kompatibles Netzteil wie das DC-1 von Line 6 anschließt, brauchst du nie mehr eine 9V-Batterie! Fußschalter: Hiermit schaltest du den ConstrictorEffekt abwechselnd ein und aus. Constrictor-Pilotenhandbuch GATE LEVEL SUSTAIN COMPRESSOR DYNAMICS

COMPACT • SQUEEZE • MELLOW

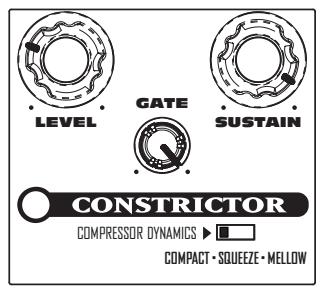

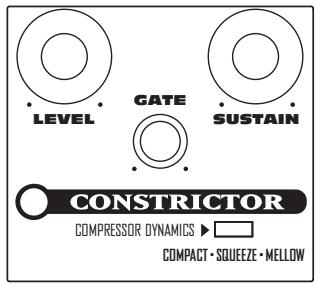

Bedienelemente Level Hiermit regelst du die Lautstärke. Je weiter du den Regler nach rechts drehst, desto lauter ist das Constrictor-Ausgangssignal. Wenn der Pegel zu hoch ist, fängt der Verstärker eventuell an zu zerren, was wohl nicht immer in deinem Sinn ist. Gate Wenn sich dieser Regler auf dem Mindestwert (ganz links) befindet, ist das Noise Gate ausgeschaltet. Je weiter du ihn nach rechts drehst, desto höher muss der Pegel des Nutzsignals sein. Stelle ihn immer so ein, dass nur Rauschen und Brummen unterdrückt werden. Sustain Drehe diesen Regler ganz nach links, wenn das Pedal nur Pegelsprünge verhindern soll, ohne etwas am Sustain zu ändern. Drehe ihn ganz nach rechts, wenn alle Noten gleich laut sein und länger gehalten werden sollen. Modellwahlschalter Hiermit kannst du die virtuellen Schaltkreise des Constrictor “umpolen” und eine von drei Bearbeitungen wählen: “Compact” bedeutet, dass man auch in die kleinste Parklücke passt… Huch, falsche Anleitung! Dieses Modell beruht auf dem Sound der Kompressorpedale, die in den 1970ern verwendet wurden. Er hebt die Mitten leicht an. Bei Anwahl dieses Modells stellt das Constrictor-Pedal automagisch ein Kompressionsverhältnis von 37.5:1, eine Anstiegszeit von 10ms und eine Abklingrate von 295ms ein. “Squeeze” liefert die Kompression von Effektpedalen der 1980er. Hier werden die Höhen angenehm betont. Die Vorgaben lauten: Kompressionsverhältnis= 19.5:1, Anstiegszeit= 31ms, Abklingrate= 98ms. “Mellow” erzeugt den Sound eines “klassischen” Röhrenkompressors der edelsten Sorte mit einem neutralen Frequenzgang. Die Vorgaben lauten: Kompressionsverhältnis= 3:1, Anstiegszeit= 10ms, Abklingrate= 82ms. Auswechseln der Batterie

1) D r ü c k e d a s P e d a l

vollständig hinunter.

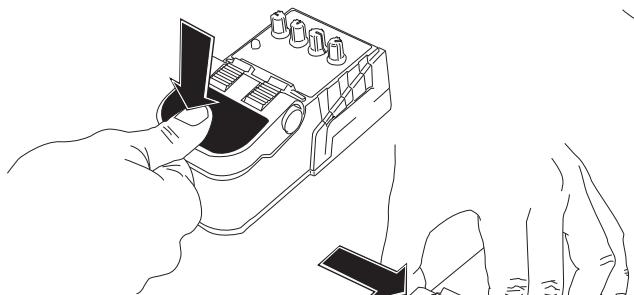

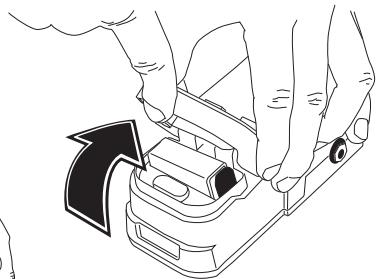

3) Halte das Scharnier

gedrückt, während du das Pedal nach oben klappst.

2) Halte das Pedal fest, während du von beiden

Seiten auf das Scharnier drückst (siehe Abbildung). Auswechseln der Batterie Netzteil Wenn du ein (optionales) Netzteil wie das DC-1 von Line 6 anschließt, brauchst du nie mehr eine 9V-Batterie! Das Netzteil eignet sich übrigens auch für viele andere 9V-Pedale. Nach Anschließen des Netzteils wird die Batterie nicht mehr angesprochen. STROMANFORDERUNGEN Spannung Strom @ 9.6 VDC

Min. Nennwert Max. 6 VDC

16 VDC 40mADC 60mADC 100mADC Leistungsaufnahme @ 9.6VDC 0.4W 0.6W

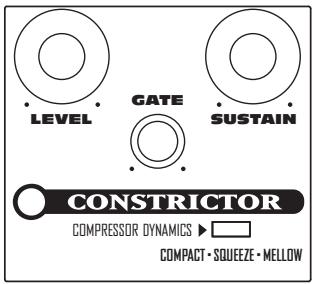

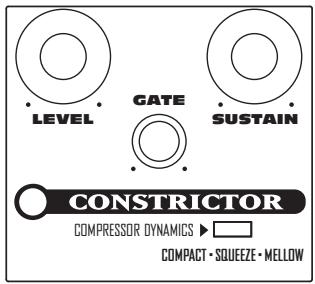

Hier kannst du die Einstellungen eigener Sounds einzeichnen.

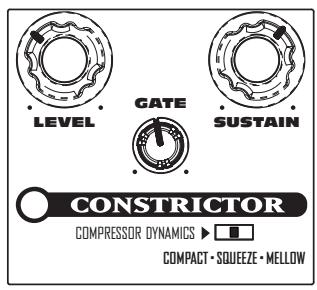

Starke Kompression Hiermit bügelst du deine Signale platt. Dieser Sound eignet sich z.B. für Country. LEVEL GATE SUSTAIN COMPRESSOR DYNAMICS

COMPACT • SQUEEZE • MELLOW

Knall-Funk Ziehe deinen Trainingsanzug an und lass’ dich vom Rhythmus der gespielten Noten wiegen. Diese helle und knackige Kompression funkt, bis der Arzt kommt. LEVEL SUSTAIN COMPRESSOR DYNAMICS

COMPACT • SQUEEZE • MELLOW

Geschmeidige Profi-Kompression Manchmal sehnt man sich den edlen Sound eines Röhrenkompressors herbei. Klassisch, warm, super. Constrictor-Pilotenhandbuch Lasse dich jetzt sofort unter www.line6.com/register registrieren oder fülle die beiliegende Registrierungskarte aus und schicke sie uns zu.Wenn du registriert bist, können wir eventuelle Probleme schneller lösen und dich automatisch über Neuerungen, Upgrades und andere Aspekte informieren. Vielen Dank für die Mühe und… viel Spaß und Erfolg mit deiner Musik! Line 6, Inc. (im folgenden kurz “Line 6”), garantiert, dass seine Produkte, sofern sie bei einem anerkannten Line 6-Händler in den USA oder Kanada gekauft wurden, in einem Zeitraum von einem (1) Jahr ab dem Erstkauf weder materielle Schäden aufweisen, noch irgendwelcher Reparaturen bedürfen. Anwender in anderen Ländern erkundigen sich bitte bei ihrem Händler nach den örtlichen Garantiebestimmungen. Während der Garantieperiode kann Line 6 nach eigenem Ermessen entscheiden, ein defektes Produkt entweder zu reparieren oder zu ersetzen. Line 6 hat ausdrücklich das Recht, zur Reparatur eingereichte Produkte zu aktualisieren und das Design bzw. ihre Funktionen zwecks Leistungsoptimierung ohne Vorankündigung zu ändern. Line 6 behält sich das Recht vor, im Rahmen der Garantiebestimmungen auch gebrauchte Komponenten usw. einzubauen. Diese Garantie gilt nur für den Erstkäufer, der das Gerät bei einem anerkannten Händler gekauft hat. Die Garantie kann jedoch auf einen Zweitkäufer übertragen werden, sofern der Zweitkauf innerhalb der Garantiefrist erfolgt und Line 6 folgende Dinge zugestellt bekommt: (i) alle Registrierungsinformationen (siehe die Registrierungskarte) des neuen Eigentümers, (ii) einen Beleg für die rechtmäßige Übernahme, der innerhalb von dreißig (30) Tagen ausgestellt wird, (iii) eine Fotokopie der Rechnung für den Erstkauf. Line 6 entscheidet allein, ob die Übertragung der Garantie akzeptiert wird. Außer dieser Garantie unterliegt dieses Gerät keinen anderen Garantiebestimmungen. Hiermit untersagt Line 6 Drittpersonen, darunter Händler und Außendienstmitarbeiter, im Namen der Firma Line 6 eine Haftung zu übernehmen oder eine Garantie zu geben. Garantiebestimmungen Line 6 behält sich das Recht vor, einen Beleg für den rechtmäßigen Erwerb zu verlangen. Dafür hat der Kunde dann eine Kopie der von Händler ausgestellten und mit Datum versehenen Rechnung bzw. einen Kassenzettel vorzulegen. Reparaturen im Rahmen der Garantiebestimmungen dürfen ausschließlich im Line 6-Werk oder von einer anerkannten Kundendienststelle vorgenommen werden. Line 6 hat das Recht, Leistungen zurückzuweisen, für welche die Kundendienststelle keine ausdrückliche Genehmigung erhalten hat. Eingriffe und Modifikationen unbefugter Personen machen den Garantieanspruch hinfällig.
