BEDIENUNGSANLEITUNG D26441K DEWALT

Produktudviklingsdirektor Horst Groβmann

DeWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Tyskland

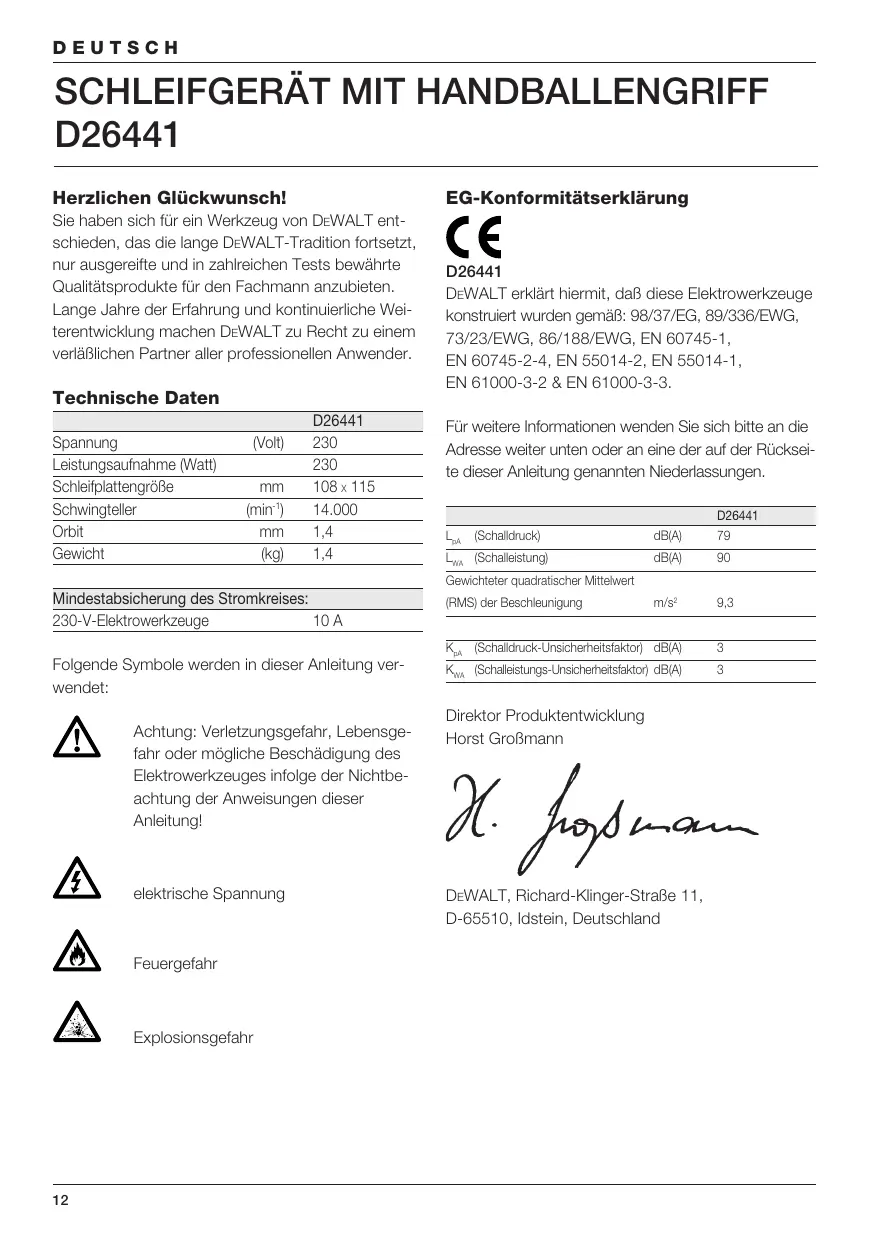

Herzlichen Glückwunsch!

Sie haben sich für ein Werkzeug von DeWALT entschieden, das die lange DeWALT-Tradition fortsetzt, nur ausgereifte und in zahlreichen Tests bewährte Qualitätsprodukte für den Fachmann anzubieten. Lange Jahre der Erfahrung und kontinuierliche Weiterentwicklung machen DeWALT zu Recht zu einem verläblichen Partner aller professionellen Anwender.

Technische Daten

		D26441
Spannung	(Volt)	230
Leistungsaufnahme (Watt)		230
Schleifplattengröße	mm	108 x 115
Schwingteller	(min-1)	14.000
Orbit	mm	1,4
Gewicht	(kg)	1,4

Mindestabsicherung des Stromkreises:
230-V-Elektrowerkzeuge	10 A

Folgende Symbole werden in dieser Anleitung verwendet:

Achtung: Verletzungsgefahr, Lebensge
fahr oder mögliche Beschädigung des
Elektrowerkzeuges infolge der Nichtbe
achtung der Anweisungen dieser
Anleitung!

elektrische Spannung

Feuergefahr

Explosionsgefahr

EG-Konformitätserklarung

CE D26441

DeWALT erklart hiermit, daß diese Elektrowerkzeuge konstruiert wurden gemäß: 98/37/EG, 89/336/EWG, 73/23/EWG, 86/188/EWG, EN 60745-1, EN 60745-2-4, EN 55014-2, EN 55014-1, EN 61000-3-2 & EN 61000-3-3.

Für weitere Informationen wenden Sie sichitte an die Adresse weiter unter oder an eine der auf der Rückseite dieser Anleitung genannten Niederlassungen.

		D26441
LpA (Schaldruck)	dB(A)	79
LwA (Schalleistung)	dB(A)	90
Gewichteter quadratischer Mittelwert(RMS) der Beschleunigung	m/s2	9,3

KpA	(Schaldruck-Unsicherheitsfaktor) dB(A)	3
KwA	(Schalleistungs-Unsicherheitsfaktor) dB(A)	3

Direktor Produktentwicklung Horst Großmann

DeWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Deutschland

Allgemeine Sicherheitsregeln

Achtung! Sümmtliche Anweisungen sind zu lesen. Die Nichteinhaltung der nachstehend aufgeführten Anweisungen kann elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Der nachfolgend verwendete Begriff „Werkzeug" bezieht sich auf netzbetriebene Werkzeuge (mit Netzkabel) und auf akkubetriebene Werkzeuge (ohne Netzkabel).

BEWAHREN SIE DIESE ANWEISUNGEN AUF.

1 Arbeitsbereich
a Halten Sie ihren Arbeitsbereich sauber und gut ausgeleucht. Unordnung und dunkle Arbeitsbereiche können zu Unfallen führen.
b Arbeitsen Sie mit Werkzeugen nicht in explosionsgefahrdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Werkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c Halten Sie Kinder und andere Personen während der Benutzung des Werkzeugs fern. Bei Ablenkung können Sie die Kontrolle verlieren.

2 Elektrische Sicherheit

a Der Anschlussstecker des Werkzeugs muß in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Werkzeugen. Unveränderte Stecker und passende Steckdosen verringn das Risiko eines elektrischen Schlages.
b Vermeiden Sie Körperkontakt mit geerdeten Oberflächen von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko eines elektrischen Schlags, wenn Ihr Körper geerdet ist.
c Halten Sie Werkzeuge von Regen und Nasse fern. Das Eindringen von Wasser in ein Werkzeug erhöht das Risiko eines elektrischen Schlages.
d Missbrauchen Sie nicht das Kabel. Verwenden Sie das Kabel niemals zum Tragen, Ziehen oder Trennen des Werkzeugs vom Netz. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

e Wenn Sie mit einem Werkzeug im Freienarbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlages.
3 Sicherheit von Personen
a Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie vernünftig mit einem Werkzeug um. Benutzen Sie das Werkzeug nicht, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch von Werkzeugen kann zu ernsthaften Verletzungen führen.
b Verwenden Sie Schutzausrüstung. Tragen Sie stets einen Augenschutz. Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Werkzeuges, verringgert das Risiko von Verletzungen.
c Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Stellen Sie safer, daß sich der Schalter in der Aus-Stellung befindet, bevordas Werkzeug mit dem Netz verbundenwird. Durch das Tragen des Werkzeugs mit dem Finger am Schalter oder durch das Verbindeneingeschalteter Werkzeuge werden Unfälle provoziert.
d Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Werkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil befindet, kann zu Verletzungen führen.
e Nicht zu welt nach vorne strecken! Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Werkzeug in unerwarteten Situationen better unter Kontrolle halten.
f Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.

g Falls Staubabsaug- und -fangvorrichtungen vorhanden sind, vergewissem Sie sich, daß diese angeschlossen sind und richtig verwendet werden. Das Verwenden dieser Einrichtungen verringgert Gefährdungen durch Staub.
4 Gebrauch und Pflege von Werkzeugen
a Überlasten Sie das Werkzeug nicht. Verwenden Sie für ihre Arbeit das dazu bestimmte Werkzeug. Mit dem passenden Werkzeug arbeiten Sie better und{sicherer im angegebenen Leistungsbereich.
b Benutzen Sie kein Werkzeug, dessen Schalter defekt ist. Ein Werkzeug, das sich nicht mehr ein- oder ausschalten{lsst,ist gefährlich und muß repariert werden.
c Ziehen Sie den Stecker aus der Steckdose, bevor Sie Einstellungen vornehmen, Zubehör-teile wechseln oder das Werkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Werkzeugs.
d Bewahren Sie unbenutzte Werkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Werkzeuge nicht von Personen benutzen, die damit nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Werkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.
e Halten Sie Werkzeuge in einem einwandfrei Zustand. Kontrollieren Sie, ob bewegliche Teile falsch ausgerichtet sind oder klemmen und ob Teile gebrochen oder so beschädigt sind, daß die Funktion des Werkzeugs beeinträchtigt ist. Lassen Sie beschädigte Werkzeuge vor dem Gebrauch reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Werkzeugen.
f Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

g Verwenden Sie Werkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen und so, wie es für diesen speziellen Werkzeugtyp vorgeschrieben ist. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Arbeit. Der Gebrauch von Werkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
5 Service
a Lassen Sie Ihr Werkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird gewährleistet, daß die Sicherheit des Werkzeugs erhalten bleibt.

Zusätzliche Sicherheitschinweise für Schleifgeräte

Gehen Sie beim Schleifen weniger Holzarten (z.B. Buche, Eiche) und Metalle weitere besonders vorsichtig vor, da hiervon ein giffiger Staub ausgegeben kann. Tragen Sie zum Schutz vor gifting Stäuben und Dämpfen eine Staub- maske, und stellen Sie sicher, daß auch andere Personen geschützt sind, die den Arbeitsplatz betreten oder sich darin aufhalten.

• Verwenden Sie das Gerät beim Schleifen von eisenhaltigen Metallen nur in einem gut belüfteten Raum. Verwenden Sie das Gerät nicht in der Nähe von brennbaren Flüssigkeiten, Gasen oder Staub. Funken oder weitere Schleifpartikel oder die Funkenbildung an den Motorbürsten konnten explosive Stoffe entzünden.

Schleifen von Farbe

Beachten Sie die geltenden Regel zum Schleifen von Farbe. Insbesondere sind folgende Punkte zu berücksichtigten:

1 Verwenden Sie zur Staubabsaugung möglichst einen Entstauber gemäß der Norm TRGS 553.
2 Besondere Vorsicht gilt beim Schleifen von bleihaltigen Farben:
- Kinder und Schwangere)durren den Arbeitsplatz nicht betreten.

• Alle Personen, die den Arbeitsplatz betreten, müssen eine spezielle Maske zum Schutz vor Bleifarbstaub und -dämpfen/TRagen.
• Am Arbeitsplatz nicht essen, trinken oder rauchen.
  3 Staubeilichen und jegliche anderen Schleifabfälle sind fachgerecht zu entsorgen.

Überprüfen der Lieferung

Die Verpackung enthalt:

1 Schleifgerät mit Handballengriff
1 Staubbeutel
1 Spanabsauganschluß
1 Schleifpapierbogen
1 Bedienungsanleitung
1 Explosionszehnung
- Vergewissem Sie sich, daß das Elektrowerkzeug sowie die Zubehörteile beim Transport nicht beschädigt wurden.
- Lesen Sie vor der Inbetriebnahme die Bedienungsanleitung gründlich durch.

Beschreibung (Abb. A)

Ihr D2641 Schleifgerät mit Handballengriff wurde zum Schleifen von Holz, Metall und Kunststoff im professionellen Einsatz entworen.

1 Ein-/Aus-Schalter
2 Staubabsaugauslaβ
3 Schleifplatte
4 Schleifpapier-Spannknopf

Elektrische Sicherheit

Der Elektromotor wurde nur für eine Spannung konzipiert. Überprüfen Sie deswegen, ob die Netzspannung der auf dem Typenschild des Elektrowerkzeuges angegebenen Spannung entspricht.

Ihr DeWALT-Elektrowerkzeug ist gemäß EN 60745 zweifach isoliert; ein Erdleiter ist aus thisem Grunde überflüssig.

Bei Ersatz des Netzkabels achten Sie auf Verwendung des Schweizer Netzsteckers.

Typ 11 für Klasse II (Doppelisolierung) - Geräte Typ 12 für Klasse I (Schutzleiter) - Geräte

Ortsveränderliche Geräte, die im Freien verwendet werden, müssen über einen Fehlerstromschutzschalter angeschlossen werden.

Auswechseln des Netzkabels oder -steckers

Defekte Netzkabel oder -stecker dürfen nur von einem autorisierten Fachbetrieb ausgewechselt werden. Ausgetauschte Netzkabel oder -stecker müssen danach fachgerecht entsorgt werden.

Verlängerungskabel

Verwenden Sie ein zugelassenes Veränderungskabel, das für die Leistungsaufnahme des Elektrowerkzeugs ausreichend ist (vgl. technische Daten). Der Mindestquerschnitt beträgt 1,5 mm². Rollen Sie das Kabel bei Verwendung einer Kabelrolle immer vollig aus.

Zusammenbauen und Einstellen

Ziehen Sie vor dem Zusammenbauen und Einstellen immer den Netzstecker.

Anbringen des Schleifpapiers (Abb. B1 - B4)

Anbringen von normalem Schleifpapier (Abb. B1 - B3)

• Bereiten Sie das Schleifpapier vor, indem Sie die glatte Seite des Blattes über die Kante der Werkbankziehen.
• Lösen Sie beide Schleifpapier-Spannknöpfte (4).
• Halten Sie die Schleifplatte (3) mit der einen Hand und richten Sie die Staubabsauglöcher (5) aus.
• Schieben Sie das Schleifpapier unter die Schleifpapierklemme (4).
• Sichern Sie den entsprechenden Schleifpapier-Spanknopf (4).
• Spannen Sie das Schleifpapier fest über die Schleifplatte (3) und wiederholen Sie dies an der anderen Klemme.

Anbringen von Haken- und Osen-Schleifpapier (Abb. B4)

• Legen Sie das Gerät auf einen Tisch, wobei die Schleifplatte (3) nach oben weisen muß.
• Setzen Sie das Schleifpapier direkt auf die Schleifplatte.
• Halten Sie die Schleifplatte (3) mit der einen Hand und richten Sie die Staubabsauglöcher (5) aus.
• Drücken Sie das Schleifpapier fest auf die Schleifplatte.

Staubabsaugung (Abb. C)

Bei Holzbearbeitung mit einem Schleifer fällt immer Staub an. Verwenden Sie deswegen immer einen im Einklang mit den geltenden Richtlinien für Staubausstoß konstrukierten Staubbeutel.

Verwenden Sie beim Schleifen von Metall weder Staubbeutel noch Staubabsaugung ohne entsprechenden Funkenschutz.

Das Gerät wird mit einem Adapter zum Anschlieben eines Staubbeutels oder eines Staubsaugers ausge-liefert.

• Bringen Sie den Staubabsaugadapter (6) wie angegeben auf dem Auslaß (2) an.
• Bringen Sie den Staubbeutel (7) an, indem Sie die Schlitze (8) mit den offenen Enden mit den Aussparungen (9) austrichten und den Beutel am Adapter (6) anbringen.
• Drehen Sie die Baugruppe im Uhrzeigersinn, um sie in ihrer Lage zu sichern.
• Alternativ hierzu kann das Gerät auch unter Verwendung des Adapters (6) mit einer Absaugvorrichtung verbunden werden.

Gebrauchsanweisung

• Beachten Sie immer die Sicherheitschinweise und die gütigen Vorschriften.

• Achten Sie darauf, daß alle zu schleifenden Materialien ausreichend gesichert sind.

• Drücken Sie das Gerät nur leicht an. Übermäßiger Druck verbessert die Schleifqualität nicht, die Belastung des Elektrogeräts wird hierdurch lediglich erhöht und das Schleifpapier reißt.
• Vermeiden Sie Überlastungen.

Schleifen Sie auf keine Fall Magnesium!

Ein- und Ausschalten (Abb. A)

• Zum Einschalten des Geräts stellen Sie den Ein-/Ausschalter auf Position I.
• Zum Ausschalten des Geräts stellen Sie den Ein-/Ausschalter auf Position O.

Schleifen (Abb. A)

• Beginnen Sie mit der gröbsten Körnung.
• Da das Werkzeug keine Schleifspuren in allen Richtungen erzeugt, ist es nicht erforderlich, mit der Maserung zu schleifen.
• Überprüfen Sie Ihr Arbeitsergebnisse regelmäßig.
• Schalten Sie das Elektrowerkzeug bei Beendigung der Arbeiten immer aus. Nur wenn das Elektrowerkzeug ausgeschaltet ist, darf der Netzstecker aus der Steckdose gezogen werden.

Leeren des Staubbeutels (Abb. C)

Zur Gewährleistung einer effizienten

Staubabsaugung ist der Staubfänger bereits zu entleeren, wenn er ungebär zu einem Drittel gefüllt ist.

• Um den Staubfänger zu leeren, ziehen Sie ihn zusammen mit dem Adapter ab.
• Entfermen Sie den Staubbeutel (7) durch Drehengegen den Uhrzeigersinn und Abziehen vom Adapter (6).
• Leeren Sie den Beutelinhalt in einen Abfallbehälter. Verwenden Sie gegebenenfalls einen Staubsauger, um den Staubbutel zu reinigen, und saugen Sie die Innenfläche aus.
• Bringen Sie den Staubabsaugadapter wieder an.
• Bringen Sie den Staubbeutel wieder an.

Wenden Sie sich für{nahere Informationen über das richtige Zubehör an ihren Handler.

Wartung

Ihr DeWALT-Elektrowerkzeug wurde für eine lange Lebensdauer und einen möglichst geringen Wartungsaufwand entwickelt. Ein dauerhafter, einwandfreier Betrieb setzt eine regelmäßige Reinigung voraus.

Schmieren

Ihr Elektrowerkzeug erfordert keine zusätzliche Schmierung.

Reinigung

Sorgen Sie davon, daß die Lüfungsschlitze offen bleiben, und reinigen Sie das Gehäuse regelmäßig mit einem weichen Tuch.

• Nachdem das Werkzeug ohne Staubbeutel für Metallschleifarbeiten verwendet wurde, reinigen Sie das Werkzeug mit schwacher Druckluft.

Umweltschutz

Getrennte Entsorgung. Dieses Produkt darf nicht über den normalen Hausmüll entsorgt werden.

Soltte Ihr DeWALT Produkt eines Tages erneuert werden müssen, oder falls Sie es nicht weiter verwenden wollen, so daß es nicht über den Hausmüll entsorgt werden. Stellen Sie diese Produkte zur getrennten Entsorgung bereit.

Durch die getrennte Entsorgung gebrauchter Produkte und Verpackungen können die Materialien recycliert und wiederverwertet werden. Die Wiederverwertung recyclelter Materialien schont die Umwelt und verringt die Nachfrage nach Rohstoffen.

Die regionalen Bestimmungen schreiben unter Umständen die getrennte Entsorgung elektrischer Produkte aus dem Haushalt an Sammelstellen oder Seiten des Handlers vor, bei dem Sie das neue Produkt erworben haben.

DeWALT nimmt ihre ausgedienten DeWALT-Produkte gern darüber und sorgt für eine umweltfreundliche Entsorgung und Wiederverwertung. Um diesen Dienst zu nutzen,itte schicken Sie Ihr Produkt zu einer Vertragswerkstatt. Hier wird es dann auf unsere Kosten gesammelt.

Die Adresse des zuständigen Büros von DeWALT steht in dieser Anleitung, darüberläufig sich die nachstgelegene Vertragswerkstatt ermittelt. Außer dem ist eine Liste der Vertragswerkstätten und aller Kundendienststellen von DeWALT sowie der zuständigen Ansprechpartner im Internet zu finden unter:

www.2helpU.com

GARANTIE

30 TAGE GELD ZURUCK GARANTIE

Wenn Sie mit der Leistung Ihres DeWALT-Elektrowerkeuges nicht vollig zufrieden sind, können Sie es unter Vorlage des Original-Kaufbeleges ohne weiteres innerhalb von 30 Tagen beiHjem DeWALT-Handler im Original-Lieferumfangzurückgeben und erhalten Ihr Geld zurück. Die Geldzurück Garantie gilt nicht auf Zubehor.

1 JAHR KOSTENLOSE INSPEKTION

Innerhalb der ersten 12 Monate nach dem Kauf werden Wartungs- oder Kundendienstleistungen für Ihr DeWALT-Elektrowerkezug unter Vorlage des Original-Kaufbeleges von einer DeWALT-Kundendienstwerkstatt ausgeführrt. Diese Leistung ist im Kaufpreis eingeschlossen.

1 JAHR GARANTIE

Die Garantiefrist von 12 Monaten gilt für alle DeWALT-Elektrowerkzeuge und beginnnt mit dem Kaufdatum, das durch den Original-Kaufbeleg nachgewiesen werden muß. In dieser Zeit garantieren wir:

• Kostenlose Beseitigung eventueller Störungen
• Kostenlosen Ersatz aller schadhaften Teile
• Kostenlungen und fachmännischen Reparatur-service
  Voraussetzung ist, daß der Fehler nicht auf unsachgemäße Behandlung zurückzuführen ist und nur Original-DeWALT-Zubehörteile verwendet wurden, die ausdrücklich von DeWALT als zum Betrieb mit DeWALT-Elektrowerkzeugen geeignet bezeichnet worden sind.

Den Standort Ihres nachstgelegen den Handlers oder ihrer Kundendienst-Werkstatt erfolnen Sie unter der entsprechenden Telefonnummer auf der Rückseite. Eine Übersicht über die DeWALT-Kundendienstwerkstätte und weitere Informationen finden Sie auch im Internet:

www.2helpU.com.

Mit dieser Garantiererklarung erhalten Sie eine zusätzliche Sicherheit. Sie schrankt jedoch in keinem Falle ihre gesetzlichen Gewährleistungsrechte ein, die Sie gegenüber demjenigen haben, bei dem Sie das Gerät gekauft haben. Sie konnen nach ihrer Wahl diese in gewissem Umfange weitergehenden Rechte (Minderung des Kaufpreises oder Rückgangigmachung des Kaufes) auch ihren Verkäufe gegenüber geltend machen.
