BEDIENUNGSANLEITUNG PR 10P PEAVEY
Dieses Symbol soll den Anwender vor unisolierten gefährlichen Spannungen innerhalb des Gehäuses warnen, die von Ausreichender Stärke sind, um einen elektrischen Schlag verursachen zu konnen.
Dieses Symbol soll den Benutzer auf wichtige Instruktionen in der Bedienungsanleitung aufmerksam machen, die Handhabung und Wartung des Produkts betreffen.
VORSICHT: Risiko - Elektrischer Schlag! Nicht offen!
VORSICHT: Um das Risiko eines elektrischen Schlages zu vermeiden, nicht die Abdeckung enfernen. Es befinden sich keine Teile darin, die vom Anwender repariert werden konnten. Reparaturen nur von qualifiziertem Fachpersonal durchführten halten.
ACKTUNG: Um einen elektrischen Schlag oder Feuergefahr zu vermeiden, sollte these Gerät nicht dem Regen oder Feuchtigkeit ausgesetzt werden. Vor Inbetriebnahme unbedingt die Bedienungsanleitunglesen.

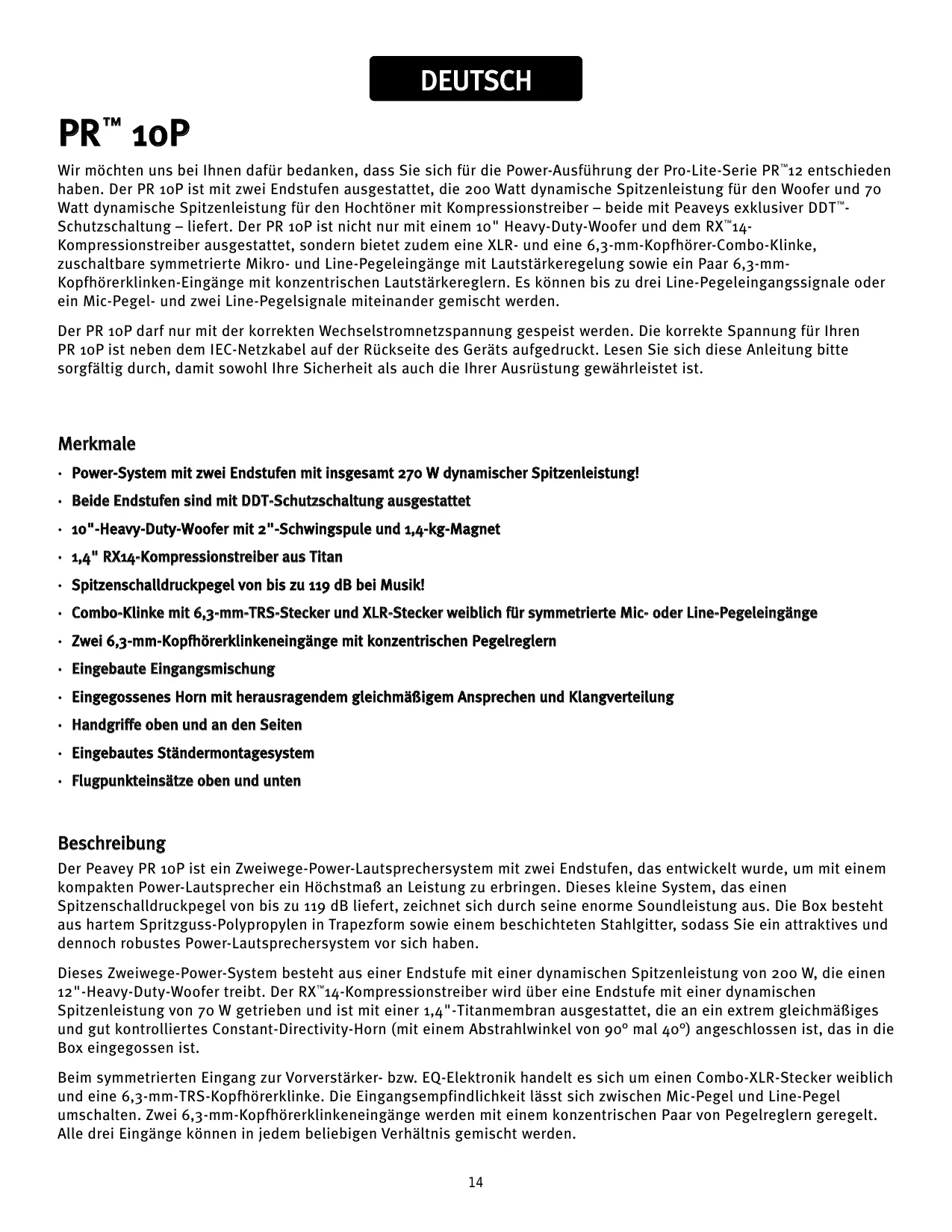

Wir möchten uns bei Ohnen davon bedanken, dass Sie sich für die Power-Ausführung der Pro-Lite-Serie PR™ 12 entschieden haben. Der PR 10P ist mit zwei Endstufen ausgestattet, die 200 Watt dynamische Spitzenleistung für den Woofer und 70 Watt dynamische Spitzenleistung für den Hochtöner mit Kompressionstreiber – beiden mit Peaveys exklusiver DDT™-Schutzschaltung – liefert. Der PR 10P ist nicht nur mit einem 10" Heavy-Duty-Woofer und dem RX™ 14-Kompressionstreiber ausgestattet, sondern bietet zugemine eine XLR- und eine 6,3-mm-Kopfhörer-Combo-Klinke, zuschaltbare symmetrierte Mikro- und Line-Pegeleingänge mit Lautstärkeregelung sowie ein Paar 6,3-mm-Kopfhörerklinken-Eingänge mit konzentrischen Lautstärkereglern. Es konnen bis zu drei Line-Pegeleingangssignale oder ein Mic-Pegel- und zwei Line-Pegelsignale miteinander gemischt werden.
Der PR 10P darf nur mit der korrekten Wechselstromnetzspannung gespeist werden. Die korrekte Spannung für ihren PR 10P ist kein dem IEC-Netzkabel auf der Rückseite des Geräts aufgedruckt. Lesen Sie sich diese Anleitungitte sorgfältig durch, damit sowohl ihre Sicherheit als auch die ihrer Ausrüstung gewährleistet ist.
Merkmale
- Power-System mit zwei Endstufen mit insgesamt 270 W dynamischer Spitzenleistung!
- Beide Endstufen sind mit DDT-Schutzschaltung ausgestattet
- 10"-Heavy-Duty-Woofer mit 2"-Schwingspule und 1,4-kg-Magnet
- 1,4" RX14-Kompressionstreiber aus Titan
- Spitzenschalldruckpegel von bis zu 119 dB bei Musik!
- Combo-Klinke mit 6,3-mm-TRS-Stecker und XLR-Stecker weiblich für symmetrierte Mic- oder Line-Pegeleiningänge
Zwei 6,3-mm-Kopfhörerklinkeneingänge mit konzentrischen Pegelreglern
Eingebaute Eingangsmischung - Eingegossenes Horn mit herausragendem gemeinsamigem Ansprechen und Klangverteilung
- Handgriffe oben und an den Seiten
Eingebautes Ständermontagesystem
Flugpunkteinsätze oben und unter
Beschreibung
Der Peavey PR 10P ist ein Zweiwege-Power-Lautsprechersystem mit zwei Endstufen, das entwickelt wurde, um mit einem kompakten Power-Lautsprecher ein Höchstmaß an Leistung zu erbringen. Dieses keine System, das einen Spitzenschalldruckpegel von bis zu 119 dB liefert, zeichnet sich durch seine enorme Soundleistung aus. Die Box besteht aus hartem Spritzguss-Polypropylen in Trapezform sowie einem beschichteten Stahlgitter, sodass Sie ein attraktives und dennoch robustes Power-Lautsprechersystem vor sich haben.
Dieses Zweiwege-Power-System besteht aus einer Endstufe mit einer dynamischen Spitzenleistung von 200 W, die einen 12"-Heavy-Duty-Woofer treibt. Der RX™14-Kompressionstreiber wird über eine Endstufe mit einer dynamischen Spitzenleistung von 70 W getrieben und ist mit einer 1,4"-Titanmembran ausgestattet, die an ein extrem gleichmäßiges und gut kontrolliertes Constant-Directivity-Horn (mit einem Abstrahlwinkel von 90^ mal 40^ ) angeschlossen ist, das in die Box eingegossen ist.
Beim symmetrierten Eingang zur Vorveränder- bzw. EQ-Elektronik handelt es sich um einen Combo-XLR-Stecker weiblich und eine 6,3-mm-TRS-Kopfhörerklinke. Die Eingangsempfindlichkeit lasst sich zwischen Mic-Pegel und Line-Pegel umschalten. Zwei 6,3-mm-Kopfhörerklinkeneingänge werden mit einem konzentrischen Paar von Pegelreglern geregelt. Alle drei Eingänge können in jedem beliebigen Verhältnis gemisch werden.
Bei den zwei integrierten Endstufen handelt es sich um verzerrungsarme Geräte, die 150 W RMS Continuous an 8 Ohm Woofer-Nennlast und 50 W RMS Continuous an 8 Ohm Hochtöner-Nennlast bringen. Sie wurden auf Grund ihrer Zuverlässigkeit und hervorragenden Eigenschaften und Leistungsfähigkeit im Musikbereich ausgewählt. Beide Verständärker sind mit unserer patentierten DDT™-Schutzschaltung ausgestattet, die nahezu jedem hörbare Endstufen-Clipping ausschaltet.
Der eingegossene Griff erleichtert den Transport, und durch mehrere Montagepunkte (oben und unten) für den Peavey Versamount™ wird die Einsatzfähigkeit noch gesteigert.
Einsatzbereiche
Der Peavey PR™ 10P eignet sich für eine Vielzahl von Einsatzbereichen wie etwa Beschallung, PA-Anlagen, Ergänzungssysteme, Karaoke oder Musik-Playback. Mit einem als Zubehör erhältlichen Monitorstandner-Bausatz lasst sich der PR 10P in einen hervorragenden Bühnenmonitor umwandeln.
Eine typische Signalquelle für die Line-Pelegeingänge des Peavey PR 1oP waren etwa ein Beschallungsanlagen-Mischpult oder der Ausgang eines CD-Players, Minidisc-Players oder Tonbandgeräts. Auch ein dynamisches Mikro kann angeschlossen und eingesetzt werden.

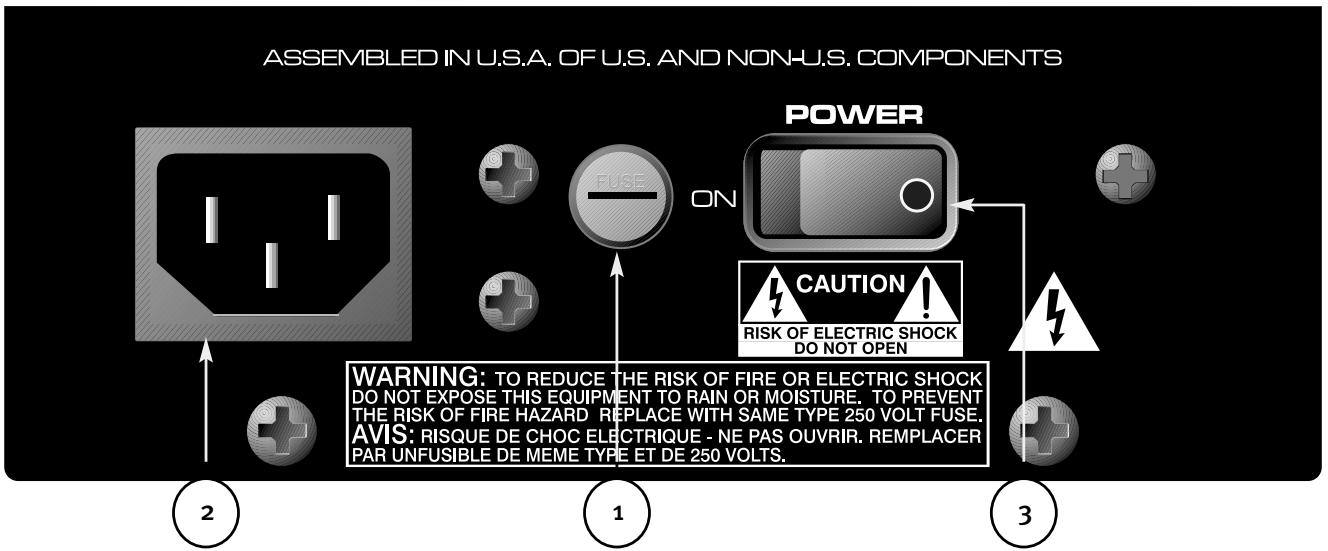

RÜCKEN VERTIEFTES
(1) SICHERUNG
Das Gerät ist durch eine flinke ABC-Sicherung (5 Ampere) vor Überlastungen und Störungen geschichert (Wechselstrom-Netzanschluss). Diese Sicherung befindet sich im Deckel der Sicherungsfassung. Sollte die Sicherung durchbrennen, MÜSS SIE DURING EINE SICHERUNG DERSELBEN ART UND MIT DENSELBN WERTEN ERSETZ T WERDEN, UM EINE BESCHÄDIGUNG DER GERÄTE UND EINEN VERFALL DER GARANTIE ZU VERMEIDEN. Sollte die Sicherung des Geräts wiederholt durchbrennen, muss es zu einem qualifizierten Servicecenter zur Reparatur gebracht werden.
(2) ANSCHLUSS DES IEC-NetzKABELS
In diese Steckdose wird das beiliegende IEC-Netzkabel gesteckt, über das das Gerät mit Wechselstrom versorgt wird.
Der Erdungsstift darf in keinem Fall an irgendinem Gerät entfernt werden. Er ist zu ihrer Sicherheit vorhanden. Fehlt der Erdungsstift bei der verwendenten Steckdose, muss ein geeigneter Erdungsadapter verwendet und die dritte Ader korrekt geerdet werden. Um die Gefahr eines elektrischen Schlags oder eines Brands zu verhindern, müssen das Mischpult sowie alle anderen zugehörigen Ausrüstungsteile korrekt geerdet werden.
(3) EIN/AUS-SCHALTER
Steht dieser Schalter auf der Position ON, wird der PR 1oP mit Wechselstrom versorgt.

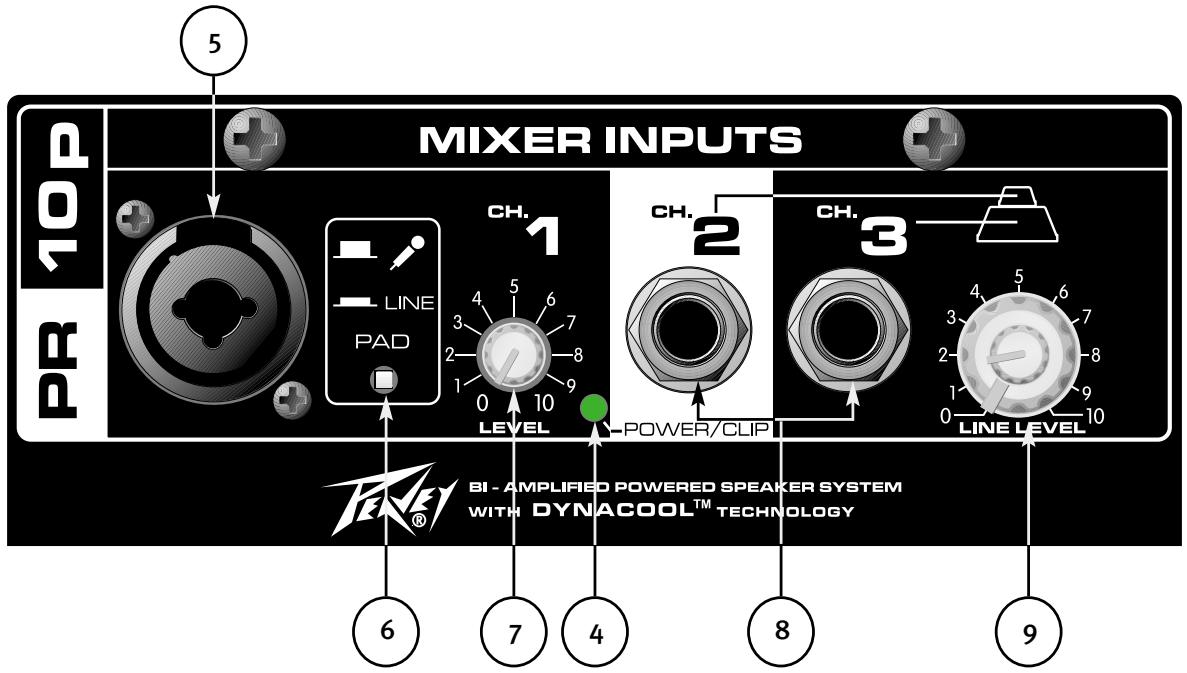

(4) POWER/CLIP-LED
These LED leuchtet grün, wenn die Elektronik mit Strom versorgt wird bzw. wenn der Power-Schalter (3) auf ON steht. Sie leuchtet rot, wenn Verständner-Clipping vorliegt oder der Thermoschutz des Geräts ausgelöst hat.
Der Haupteingang lässt sich zwischen Line-Pegeeing ang und Mic-Pegeeing umschalten. Der Line-Pegeeing ist mittelohmig und symmetriert, und beim Umschalten auf Mic-Pegel wird er in einen typischen niederohmigen Mikroeingang umgewandelt. Bei Klinke (5a) handelt es sich um einen Combo-XLR-Stecker weiblich und einen 6,3-mm-Klinkenstecker.
(6) PAD
Hiermit wird die Empfindlichkeit von Kanal 1 zwischen Line-Pegel und Mic-Pegel umgeschaltet. Bei vollständig eingedrücktem Schalter wird die Empfindlichkeit für Line-Pegeleingangssignale eingestellt; liegt der weiß Streifen;naher an der Frontblende, wird die Empfindlichkeit um 30 dB erhöht, sodass sie für Mic-Pegelsignale geeignet ist.
(7) VOLUME
Mit diesen Regler wird die Verständung (Pegel) des Haupteingangs (5), Kanal 1, des Power-Lautsprechersystems geregelt. Er wird zur direkten Einstellung des Systemausgangspegels für das Eingangssignal von Kanal 1 verwendet.
(8) SECONDARY INPUTS, CHANNEL 2 und 3
Die Nebeneingänge sind unsymmetrierte 6,3-mm-Kopfhörerklinken für Line-Pegelsignale mit mittlerer Eingangssimpedanz.
(9) CONCENTRIC VOLUME, CHANNEL 2 und 3
Regelt die Verstärkung (Pegel) der Eingänge von Kanal 2 und 3. Er kann zusammen mit dem Lautstärkeregler (7) von Kanal 1 eingesetzt werden, um drei Line-Pegelsignale oder zwei Line-Pegelsignale und ein Mic-Pegelsignal zusammenzumischen.
VORSICHTSMAßNAHMSN
Bevor irgendwelche Arbeiten am Gerät durchgeführt werden, muss es von der Wechselstromquelle getrennt werden. Lassen Sie sãmtliche Wartungsarbeiten von qualifizierten Kundendiensttechnikern durchführren.
Der Kuhlkörper an der Rückwand kann heißt werden, daßarf er nicht berührt werden. Der Kuhlkörper darf nicht blockiert oder abgedeckt werden, da ansonsten die Belüftung beeinträchtigt wird.
Achten Sie darauf, dass Sie das Mikro nach dem Umschalten des Mic-Sensitivity-Schalters auf OUT und während des Einpegelns des Mikros nicht vor den Laufsprecher halten, da es ansonsten ein sehr lautes Feedback gibt! In diesen Fall wird das System beschädigt!
Schließen Sie die Eingänge des PRTM10P NICT an den Ausgang einer Endstufe an. Die Eingänge sind so ausgelegt, dass sie von einem Signal mit Line-Pegelstärke getriebenen werden müssen.
Entfernen Sie NICHT das metallene Schutzgitter.
Achtung: Der PR 10P ist äußert kraftvoll und leistungsfähig! Der Einsatz these Systems kann zu dauerhaften Hörschäden führen! Stellen Sie die maximale Gesamtlautstärke daher mit äußerster Vorsicht ein!
Der Eindruck hinsichtlich des Schallpegels des PR 10P kann auf Grund seiner klaren, sauberen Klangwiedergabe tauschen. Da kaum Verzerrung vorhanden ist und die Lautstärke nicht als unangenehm empfunden wird, scheint der Schallpegel wesentlich geringer zu sein als er tatsächlich ist. Dieses System ist in der Lage, einen Schalldruckpegel von über 119 dB in einer Entfernung von einem Meter vom Lautsprecher zu liefern!
Fliegen des PR 10P
Achtung: Das Aufhängen oder Fliegen des Peavey PR 10P muss von einem zugelassenen Bauingenieur durchgefuhrt werden.
Wichtige Sicherheitsinformationen für die Montage des Peavey PR 1oP-Laatsprechersystems:
Achtung: Bevor Sie versuchen,这点es Lautsprechermodell aufzuhängen, muss ein zugelassener Bauingenieur zu Rate gezogen werden. Wird der Lautsprecher nicht korrekt aufgehigt, kann er herunterfallen und schwerwiegende Personen- und Sachschäden verursachen. Es dürfen keine Boxen unterinander aufgehigt werden, und es dürfen keine zusätzlichen Lasten an diese Geräte gehigt werden. Es dürfen nur die korrekten, geeigneten Beschlagteile verwendet werden. Sümmtliche zugehörigen Montagearbeiten fallen unter die Verantwortung Dritter.
Es müssen immer alle vier Einsatzteile eines vorhandenen Sets zusammen verwendet werden. Zum Fliegen einer Boxarf NIE nur ein einziges Einsatzteil verwendet werden. Bei den vier Einsatzteil-Sets handelt es sich um ein oberes und ein unteres Set von jeweils vier Teilen. Einige Modelle verfügen zudem über ein Set von vier Einsatzteilen auf der Rückseite der Box.
Der maximale Winkel zur vertikalen Aufhängung der Box beträgt 30^ .
Verwenden Sie immer eine geeignete Sicherheitskette oder ein geeignetes Drahtseil. Diese müssen durch den oberen Griff geführt und fest an einem geeigneten Bauteil befestigt werden, wie von einem zugelassenen Bauingenieur angewiesen.
Der empfohlene Drehmoment fur Montagebolzen beträgt 4-4,75 Nm. ZIEHEN SIE SIE NICTZ FEST AN! Dreht ein Einsatzteil durch, ist es beschädigt, und die Box kann nicht aufgehängt werden!
Transportieren Sie die Box nie auf einen Gruppenträger oder einen anderen Montageträger montiert, daß die Montageeinsätze übermäßig strapazieren können.
ACHTUNG! (Anmerkung für den Bauingenieur)
Beim PR 10P darf die Gewindeeinsatztiefe des Endes des Montagebolzens nicht über 8mm hinter der Außenflache der Box betragen.
Werden diese Gewindeeinsatztiefen übersritten, können die Einsatzteile beschädigt oder aus der Box gelöst werden, wodurch eine sichere Montage der Box schwerwiegend beeinträchtigt wird.
Der korrekte Durchmesser von Montagebolzen und Gewinde pro Zoll beträgt 1/4 x 20. Es wird ein Bolzene Großße empfohlen.
Versorgung des PR™1oP mit Wechselstrom
Der PR 10P wird mit einem IEC-Anschlussnetzkel (Wechselstrom) von ca. 2,40 m Lange geliefert. Verwenden Sie für diesen Power-Lautsprecher nur Verlängerungskabel oder Mehrfachsteckdosen von gutter Qualität und ausreichender Stromkapazität, sodass die Sicherheit gewährleistet ist und der PR 10P eine optimale Leistung bringt. Esarfke aneres Gerat an das Verlangerungskabel angeschlssen werden, an das der PR 10P angeschlssen ist.
Besondere Hinweise für die Dauerinstallation
Verwenden Sie zur Installation des PR 10P Wechselstromleitungen, undziehen Sie einen zugelassenen Elektriker zu Rate um zu gewährleisten, dass die gesamte Wechselstromverdraught den ortlichen Vorschriften entspricht. Daneben empfeht es sich, das in die Verstärkerbuchse (2) eingesteckte IEC-Netzkabel mit einer Kabelklemme an der Box zu befestigen, um den Zug zu entlasten, sodass es nicht herausgezogen werden oder sich durch Vibrationen losen kann.
Einsatz des PR 1oP mit einem Subwoofer
Der eingebaute Ständeradapter ermoiglicht den Einsatz mit dem Peavey SP Subcompact 18X; der als Zubehrerhaltliche geeignete Stander hat die Peavey-Teilenummer 00326540.
Der verwendete Mast hat eine Länge von ca. 90 cm und einen Nenndurchmesser von 3 cm.
Senden von Signalen an den PR 10P
Es gibt eine Vielzahl von Möglichkeit, Signale an den PR 1oP zu senden.
Der Haupteingang (5) liefert einen symmetrierten Mic- bzw. Line-Pegeleingang und erlaubt so den Einsatz eines 6,3-mm-Kopfhörersteckers, entweder eines genormten unsymmetrierten Klinkensteckers (TS) oder eines symmetrierten Klinkensteckers (TRS) ODER eines mönlichen XLR-Steckers. Daneben gibt es zwei unsymmetrierte 6,3-mm-Kopfhörerklinken für Line-Pegelsignale, die dem Haupteingang zugemisch werden können.
Schlieben Sie die Kabel nie an die Klinken an, wenn das Gerät eingeschaltet und die Lautstärke aufgedreht ist!
Ein Kabel mit genormtem unsymmetriertem 6,3-mm-Kopfhöherstecker ist bzw gut geeignet, und der symmetrierte Eingangsschaltkreis des Haupteingangs (5) bietet auch gewissen Schutz gegen Störgeräische, ein symmetriertes Kabel mit symmetriertem 6,3-mm-Kopfhöherklinkenstecker oder der XLR-Stecker bieten jedoch einen wesentlich betteren Schutz gegen Störgeräische sowie eine Herausragende Leistung. Bestehen schwerwiegende Probleme mit Störgeräushen, sollen den Sie versuchen, die Erdung an einem symmetrierten Kabel am zum PR 10P zeigenden Ende anzuheiten. Überprüfen Sie sorgfältig ähnliche Eingangsveränderungen und drehen Sie vor dem Einstecken und Abziehen von Kabeln immer den Lautstärkeregler herunter.
Für den PR 1oP werden qualitativ hochwertige Kabel empfohlen, da bei diesen in der Regel Abschirmung und Material better sind und sie eine langere Haltbarkeit und Zuverlassigkeit gewährleisten. Empfohlen wird auch, am Eingang zum PR 1oP einen gewissen Spielraum zu setzen und die Kabel abzukleben oder sie unter einem Kabelschutz zu verlegen, sodass niemand darüber stolpert oder den PR 1oP am Kabel herabzieht, wenn er auf einem Ständer montiert ist.
Einstellen des Lautstärkereglers
Der PR 1oP ist mit einem Lautstärkeregler ausgestattet, der den Einsatz in den verschiedenen Situationen erreichtert. Ist der Lautstärkeregler vollständig im Uhrzeigersinn aufgedreht, ist die Veränderung maximal, und die Eingangsempfindlichkeit beträgt o,375 V RMS für die volle Nennleistung. Wird der PR 1oP über ein Mischpult betrieben, kann es von Vorteil sein, die Eingangsempfindlichkeit zu verringgen, indem der Lautstärkeregler auf die Häfte heruntergedreht wird. Der PR 1oP arbeitet nun noch mehr wie eine typische Endstufe.
Zeigt das Mischpult ein Clipping seiner Ausgangssignale an, wird nicht das gesamte Leistungsvermögen des PR 10P sauber genutzt. Ein Clipping des Signals, bevor es zum PR 10P gelangt, sollte vermieden werden. Verringern Sie in thisem Fall den Ausgangspiegel des Mischpuls, und drehen Sie den Lautstärkeregler des PR 10P hereauf.
Die Veränder des PR 10P sind mit der DDT ^TM -Schutzschaltung ausgestattet, wobei anhand einer LED-Anzeige ersichtlich ist, ob diese Funktion aktiviert wurde. Hört sich der Sound deutlich verdichtet an, muss diese Anzeige überprüft werden. Leuchtet sie haufter auf, muss der Drive-Pegel vom Mischpult (oder der Lautstärkeregler am PR 10P) herabgedreht werden.
Wird das Beschallungssystem zu ersten Mal eingeschelt, muss zuerst die gesamte vorgescheltete Elektronik eingeschelt werden und dann erst der PR 10P, wobei sein Lautstärkeregler vollständig im entgegengesetzten Uhrzeigersinn (herunter) gedreht werden muss. Beginnen Sie mit der Überprüfung der Pegel mit vollständig herabgedrehten Mischpult-Ausgangspegelreglern, und drehen Sie sie langsam hereauf, wobei der Lautstärkeregler des PR 10P auf der gewünschten Einstellung steht (für den Anfang wird empfohlen,ihn auf die Häufe hereaufzudrehen).
Einstellen des Mic/Line-Schalters
Der Mic/Line-Schalter (6) liefert den hohenen Gain an den Haupteingang (5), der für den Einsatz von Mikros erfolderlich ist. Verwenden Sie eine gerade gebogene Buroklammer oder einen kleinen Schraubenzieher, um durch die Öffnung auf der Rückseite den eingelassenen Schalter einzustellen. Rasten Sie den Mic/Line-Schalter für Line-Pegelsignale ein (der weiß Streifen ist welt von der Blende entfernt), und rarten Sieihn für Mic-Pegelsignale aus (ganz nah an der Blende). Das Gerät wird ab Werk mit der Einstellung Line-Pegel versandt. Da der Schalter hinter der Blende eingelassen ist, ist eine versehentliche Erhöhung des Gains beim Transport oder Aufbau nicht möglich.
Da dieser Schalter eine zusätzliche Verständigung von 30 dB liefert, damit er für Line-Pegelsignale NICHT in der ausgerasteten Position belassen werden! Folge waren Clipping des PR 1oP auf der Eingangsstufe und unnötige Verzerrung.
Mischen von Signalen über die Lautstärkeregler
Die Verstärkung aller drei Kanäle kann unabhängig von den anderen Kanälen über die Lautstärkeregler (7) und (9) erfolgen. Kanal 1 kann für Line-Pegelsignale oder als Mikroeingang verwendet und mit zwei anderen Line-Pegelsignalen gemisch werden.
Der PR 10P verfügbar über ein hohes Maß an Verständung. Vermeiden Sie daher eine Überlastung der Vorverständkereingänge des Laufsprechersystems, indem Sie sie mit einem zu starken Signal treiben. Zum Treiben des Geräts mit vollständiger Kapazität sind volle Mischpult-Ausgangspiegel von über o dBunnötig.
FEHLERSUCHE
Keine Ausgangsleistung
Überprüfen Sie zunachst, ob das Gerät mit Wechselstrom versorgt wird und eingeschaltet ist. Stellen Sie安心, dass die Power/Clip-LED (4) grün leuchtet. Ist dies nicht der Fall, überprüfen Sie, ob der ON/OFF-Schalter (3) auf ON steht und ob das IEC-Netzkabel (2) vollständig eingesteckt ist. Das Wechselstromnetzkel musse in eine Funktionierende Wechselstromsteckdose eingesteckt sein. Überprüfen Sie schließlich die Sicherung (1). (Siehe Abschnitt Sicherung auf der Rückseite für Sicherheitsanweisungen).
Wenn Sie sichergestellt haben, dass der PR 10P mit Wechselstrom versorgt wird, überprüfen Sie, ob er Signale besteht. Ziehen Sie das Kabel ab, das in die Geräteeingänge eingesteckt ist, und schlieben Sie es an ein anderes Gerät an, das das Signal wiedergeben kann, z.B. eine Endstufe mit Lautsprecher. Ist ein Signal vorhanden, überprüfen Sie, ob alle verwendeten Lautstärkeregler ausreichend hochgedreht sind (um etwas ein Drittel bis die Hälfte).
Falls der PR 10P direkter Sonneneinstrahlung oder zu starker Hitze ausgesetzt war, hat womöglich sein Thermoschutz ausgelöst. In thisem Fall leuchtet die Power/Clip-LED ROT. Ist dies der Fall, schalten Sie den PR 10P aus, und setzen Sie ihn ausreichend lange abkühlen.
Erfolgts noch immer keine Ausgangsleistung, wenden Sie sich an ihren Peavey-Handler oder an das Peavey International Service Center.
Brummen oder Summen
Ist aus dem PR 10P ein Brummen oder Summen zu horen, konnte dies mit der Wechselstromsteckdose zusammenhängen. Schließen Sie den PR 10P versuchsweise an eine andere Wechselstrom-Steckdose an. Wird für das Mischpult ein anderer Schaltkreis bzw. Überlastschalter verwendet als für den PR 10P, kann diese Probleme durch Brummen verursichen.
Stellen Sie sicher, dass für die Signalleitung an die Eingänge des PR 10P geschirmte Kabel verwendet werden. Werden anstatt geschirmten Kabeln Lautsprecherkabel mit 6,3-mm-Steckern als Eingangskabel verwendet, kann dies vermehrt Brummen oder Summen verursichen.
Brummprobleme konnen durch Brummschleifen verursacht werden. Handelt es sich um ein symmetriertes Signalkabel, haben Sie versuchsweise den Erdungsanschluss am Lautsprecherende des Signalkabels an. Überprüfen Sie sorgfältig sümttliche Eingangsveränderungen. Drehen Sie dazu zunachst den Lautstärkeregler herunter, stecken Sie die Kabel ein bzw.ziehen Sie sie ab oder haben Sie die Erdung am zum Lautsprecher zeigenden Ende an.
Stellen Sie sicher, dass keine Licht-Dimmer an denselben Schaltkreis wie der PR 10P, das Mischpult oder andere Quellgeräte angeschlossen sind. Werden Licht-Dimmer verwendet, müssen sie eventuell vollständig auf- oder abgedreht werden, um das Bruppen zu beseitigen oder zu reduzieren. Hierbei handelt es sich um ein typisches, durch die Wechselstromverdraughtung bzw. den Licht-Dimmer verursachtes Problem und nicht um eine Störung des PR 10P. Der dritte Leiter (Erdungsstecker) im Wechselstromstecker darf NIE entfernt oder abgebrochen werden.
Verzerrter oder verschwommener Sound
Überprüfen Sie zunachst, dass beim Mischpult (Signalquelle) kein Clipping oder Übersteuern vorliegt. Achten Sie daraufuf, dass die Lautstärkeregler (7) und (9) am PR 10P nicht zu niedrig eingestellt ist.
Achten Sie darauf, dass die Eingangsstecker fest in die Eingangsklinken (5) und (8) auf der Rückseite des PR 1oP eingesteckt sind. Stellen Sie safer, dass für die Line-Pegelsignale die korrekte Einstellung des MIC/LINE PAD verwendet wird und dass nicht versehentlich eine Endstufe an eine der Eingangsklinken des PR 1oP angeschlossen wurde.
Wird zur Wechselstromversorgung des Geräts ein Verlängerungskabel verwendet, muss überprüft werden, ob seine Stromkapazität ausreichend ist und es nicht auch zur Stromversorgung weiterer Geräte verwendet wird.
Der PR 1oP ist mit einem eingebauten EQ ausgestattet, um das natürliche Ansprechen der Laufsprecher im System zu erweitern und auszugleichen. Anhebung der Basse und EQ der Hohen sind vorhanden, und das System weist ein flaches Ansprechen auf und sollte – wenn überhaupt – nur weniger zusätzlichen EQ erfordern. Wurden die Basse oder Hohen für den PR 1oP extern zusätzlich zu stark angehoben, kann dies bei hohen Schalldruckpegeln zu einer verfrühten Überlastung führen. Verringern Sie den externen EQ (Mischpult, Rack) um zu sehen, ob dies die Verzerrung beseitigt.
Schließlich mussen Sie sich bewusst sein, dass der PR 10P bzw ein äußert kraftvolles und hochleistungsfähiges Gerät ist, er jeder auch seine Grenzen hat und möglicherweise weitere Power-Geräte (oder ein Subwoofer) erforderlich sind, um eine ausreichende Schallleistung oder Schallabstrahlung zu erzielen. Versuchen Sie in thisem Fall, die Mischpultpegel ein weniger herunterzuregeln, um einen klareren Sound zu erzielen.
Sollten Sie samtliche aufgeführten Punkte sowie weitere Möglichkeiten im Rahmen der Sicherheit überprüft haben und davon noch weitere Probleme mit dem System auften, notieren Sie sichitte sorgfältig samtliche Bedingungen und wenden Sie sich an ihren Peavey-Handler um Unterstützung.
Pflege und Wartung
Ihr PR 10P ist ein robustes und langlebiges Produkt, das bei sorgfälliger Pflege über lange Jahre zuverlüssig seinen Dienst tut. Horen Sie auf ihren gesunden Menschenverstand, undlesen Sie sich die Sicherheitshinweise durch, um gefährliche Betriebssituationen zu vermeiden.
Bevor irgendwelche Arbeiten am Gerät durchgeführt werden, muss es von der Wechselstromquelle getrennt werden. Lassen Sie sãmtliche Wartungsarbeiten von qualifizierten Kundendiensttechnikern durchführren.
Sonnenlicht bzw. Hitze
Setzen Sie das Gerät nicht für längerere Zeit direktem Sonnenlicht aus, da dies Überhitzung und Abschaltung durch den Überhitzungsschutz zur Folge haben kann. Ein Betrieb bei übermäßiger Hitze kann ebenfalls zur Abschaltung durch den Überhitzungsschutz führen.
Lagern Sie das Gerät nicht bei extremer Hitze oder Kälte oder extrem hoher Feuchtigkeit. Warten Sie vor dem Einsatz des Geräts immer, bis es Raumtemperatur erreicht hat.
Reinigung
Reinigen Sie den PR 10P nie, solange er ans Netz angeschlossen oder eingeschaltet ist! Wenn das Gerät vollständig von Wechselstromanschlüssen abgetrennt ist, können Sie Schmutz, Staub und dergleichen mit einem trockenen Tuch entfern. Verwenden Sie zur Reinigung des PR 10P nie starke Reinigungsmittel, da diese die Box angeifen konnten. Achten Sie daraufuf, dass KEINE Flüssigkeiten in den PR 10P gelangen!
Pflege der Oberfläche
Zur Veränderung der gesamten Beschichtung und als Schutz können Sie mit Handschuhen ein Schutzmittel für Kunststoffflächen wie Armor-All® auf die Box auftragen (nur auf die Kunststofffläche). Da die Box nach einer solchen Behandlung rutschig ist, muss sie mit einem fusselfreien Tuch kraftig trockengerieben werden.
Überprüfung der Sicherheit der Beschlagteile
Nach den ersten Einsatzmonaten und auch regelmäßig danach muss überprüft werden, ob die Beschlagteile des PR 10P fest angezogen sind, so etwa die Schrauben auf der Rückseite und die Schrauben, die Schallwand undindhere Box zusammenhalten. Da das Gerät in hohem Maß Vibrationen ausgesetzt ist, können sich diese Teile mit der Zeit losen.
Bauliche und technische Spezifikationen
Das Power-Lautsprechersystem weist ein Frequenzverhalten von 67 Hz bis 20 kHz auf. Der Spitzenschalldruckpegel mit unhöbarer Verzerrung erreicht bei Musik als Quelle 119 dB, gemessen in einer Entfernung von einem Meter und mit vollständiger Leistungsfähigkeit. Das System arbeitet mit einem 10^ Heavy-Duty-Woofer und einem RX™-Kompressionstreiber-Hochtöner. Das Nennstrahlungsdiagramm beträgt 90^ in horizontaler Ebene und 40^ in vertikaler Ebene.
Das Power-Lautsprechersystem mit zwei Verständern verfügt über eine Gruppe von mittelohmigen Eingangssteckern, bei denen es sich um einen Combo-XLR-Stecker weiblich und einen 6,3-mm-TRS-Kopfhörerklinkenstecker sowie zwei 6,3-mm-Kopfhörerklinken handelt, die sich auf der Rückseite befinden. Neben jeder Eingangsklinke befindet sich ein Lautstärkeregler. Combo-XLR-Stecker weiblich und 6,3-mm-TRS-Kopfhörerklinke verfügen über einen Schalter zur Einstellung der Verständung, mit dem zwischen Line- und Mic-Peigealingssignalen umgeschaltet werden kann.
Die Systemendstufen verfügen über ein ungebilteres Frequenzverhalten von 10 Hz bis 30 kHz, das um nicht mehr als +0 abweicht, und weisen -1 dB bis Nennleistung, einen Dämpfungsfaktor von über 100 bei 1 kHz an 8 Ohm, ein Brumm- und Rauschverhalten better als 90 dB unter Nennleistung sowie einen Klirrfaktor und Intermodulation von unter 0,1% auf. Der Woofer-Verträger bringt eine Leistung von 150 W an 8 Ohm Nennlast, der Hochtöner-Verträger bringt 50 W an 8 Ohm Nennlast, und beiden verfügen über eine unabhängige DDT™-Schutzschaltung.
Das Eingangssignal wird durch eine Line-Pegelfrequenzweiche 3. Grades mit versetztem Pol bei 2,2kHz elektronisch in Höhen und Tiefen geteilt. Die Tiefen werden bearbeitet, um Anhebung der Basse, Subsonic-Filterung und allgemeine Bearbeitung des Ansprechverhaltens zu bieten, und die Höhen werden abgeglichen, um EQ des CD-Horns und Bearbeitung des Ansprechverhaltens zu bieten.
Die Box ist aus spritzgussgeformtem Polypropylen mit einer Nennstarke von 6,3 mm mit einer UL-Flammbestandigkeit und internen Verständkursrippen gefertigt. Auf jeder Seite des Woofers und an der oberen hinteren Kante ist ein Handgriff eingegossen.
Zum Schutz des Woofers ist ein vinylbeschichtetes Metallgitter vorhanden. Die Box ist mit einem eingebauten Ständermontagesystem, vier großen robusten Gummifüßen zum Abstellen auf dem Boden und jeweils vier Montagepunkt-Einsatzteilen oben und unter für den Einsatz im Flugsystem ausgestellt.
Die Außenmaße betragen 48 cm (Höhe) x 36 cm (45 cm hinten) (Breite) x 35 cm (Tiefe), das Gewicht beträgt 16,7 kg. Der Leistungsbedarf beträgt: Nominal 100 Watt, 120 V Wechselstrom, 60 Hz (USA) und 240 V Wechselstrom, 50 Hz (Europa). Das Laatsprechersystemträgt die Bezeichnung Peavey PR 1oP.
