IMPULSE 500 - Aktiver Lautsprecher PEAVEY - Kostenlose Bedienungsanleitung

Produkttyp	Aktivlautsprecher
Marke	PEAVEY
Modell	IMPULSE 500
Abmessungen (H x B x T)	54,13 x 72,55 x 43,18 cm
Nettogewicht	25,4 kg
Nennimpedanz	8 Ohm
Zulässige Leistung (Dauer)	350 W
Zulässige Leistung (Programm)	700 W
Zulässige Leistung (Spitze)	1400 W
Frequenzgang	62 Hz - 18 kHz (8 Ohm)
Maximaler Schalldruckpegel (Spitze)	133 dB SPL
Empfindlichkeit (1 W/1 m)	100 dB
Abstrahlwinkel (H x V)	90° x 45°
Wandler	15\" Black Widow Lautsprecher + 22XT Kompressionstreiber mit 2\" Titanmembran
Filtertyp	Passiv 2-Wege mit Sound Guard™ Schutz
Gehäusematerial	Spritzgegossenes Polypropylen (6,35 mm Dicke)
Eingangsanschlüsse	2 x Klinke, 2 x Speakon Neutrik 4-polig parallel
Montageoptionen	Adapter für Stativ, Aufhängungseinsätze oben und unten, 4 Gummifüße
Schutz	Sound Guard™ (Hochtönerschutz)
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Längere Sonnen- und Regenexposition vermeiden. Im Freien Spritzschutz verwenden.
Sicherheit	Für Aufhängung einen zertifizierten Ingenieur konsultieren. Empfohlenen Peavey S-1™-Ständer verwenden. Keine anderen Gegenstände aufhängen.
Ersatzteile und Reparierbarkeit	Wenden Sie sich für Originalersatzteile (Lautsprecher, Treiber, Filter) an den Peavey-Kundendienst.

Häufig gestellte Fragen - IMPULSE 500 PEAVEY

Was ist der Unterschied zwischen der 4-Ohm- und der 8-Ohm-Version der Impulse 500?

Die 4-Ohm-Version bietet eine höhere zulässige Leistung (400 W Dauer vs. 350 W) und eine etwas geringere Empfindlichkeit (99 dB vs. 100 dB). Die 8-Ohm-Version wird für den Standardeinsatz empfohlen. Das bi-amped Modell ist die Impulse 500P.

Wie konfiguriere ich den Lautsprecher im Bi-Amping-Modus?

Verwenden Sie den verriegelbaren Schalter an den Speakon Neutrik-Steckverbindern, um in den Bi-Amping-Modus zu wechseln. Die Klinkeneingänge schalten automatisch in den Bi-Amping-Modus. Achten Sie auf die empfohlene Trennfrequenz von 1,2 kHz mit einer Flankensteilheit von 12 dB/Oktave.

Kann ich die Impulse 500 im Freien verwenden?

Ja, der Lautsprecher und das Gitter sind wetterbeständig. Vermeiden Sie jedoch direkte Sonnen- und Regenaussetzung der Membran: Neigen Sie den Lautsprecher leicht und verwenden Sie bei dauerhafter Installation einen Spritzschutz auf der Oberseite.

Welchen Ständer empfehlen Sie für die Impulse 500?

Peavey empfiehlt den S-1™-Ständer für optimale Stabilität. Andere Ständer haben möglicherweise keine ausreichend breite Basis. Stellen Sie sicher, dass der Ständer das Gewicht von 25,4 kg tragen kann.

Wie schütze ich den Hochtöner vor Überlastung?

Der Lautsprecher ist mit dem Sound Guard™-System ausgestattet, das den Hochtöner vor übermäßigen Signalen schützt. Vermeiden Sie eine Überschreitung der Nennleistung von 350 W Dauer.

Ist es möglich, den Lautsprecher aufzuhängen?

Ja, er verfügt über obere und untere Aufhängungseinsätze (Versamount 70). Beauftragen Sie einen zertifizierten Ingenieur mit der Installation und verwenden Sie nur Material der Klasse 5 oder besser. Hängen Sie keine anderen Gegenstände an den Lautsprecher.

Was ist die minimale Impedanz des Lautsprechers?

Bei der 4-Ohm-Version beträgt die minimale Impedanz 3,1 Ohm. Bei der 8-Ohm-Version liegt sie typischerweise bei etwa 6 Ohm. Überprüfen Sie die Spezifikationen Ihres Verstärkers.

Wie schließe ich mehrere Lautsprecher an?

Die Eingangsanschlüsse (Klinke und Speakon) sind parallel geschaltet. Sie können die Lautsprecher über die verfügbaren Ausgänge verketten. Stellen Sie sicher, dass die Gesamtimpedanz nicht unter die Mindestlast des Verstärkers fällt.

Was sind die genauen Abstrahlwinkel?

Die horizontale Ebene beträgt 90° (konstant von 500 Hz bis 16 kHz). Die vertikale Ebene beträgt 45° (mit Variation: 105° bei 500 Hz, 60° bei 1,6 kHz, 40° bei 5 kHz).

Wie reinige ich den Lautsprecher?

Verwenden Sie ein weiches, trockenes Tuch. Keine scheuernden Reinigungsmittel oder Flüssigkeiten verwenden. Für das Gitter genügt eine sanfte Entstaubung. Vermeiden Sie übermäßige Feuchtigkeit.

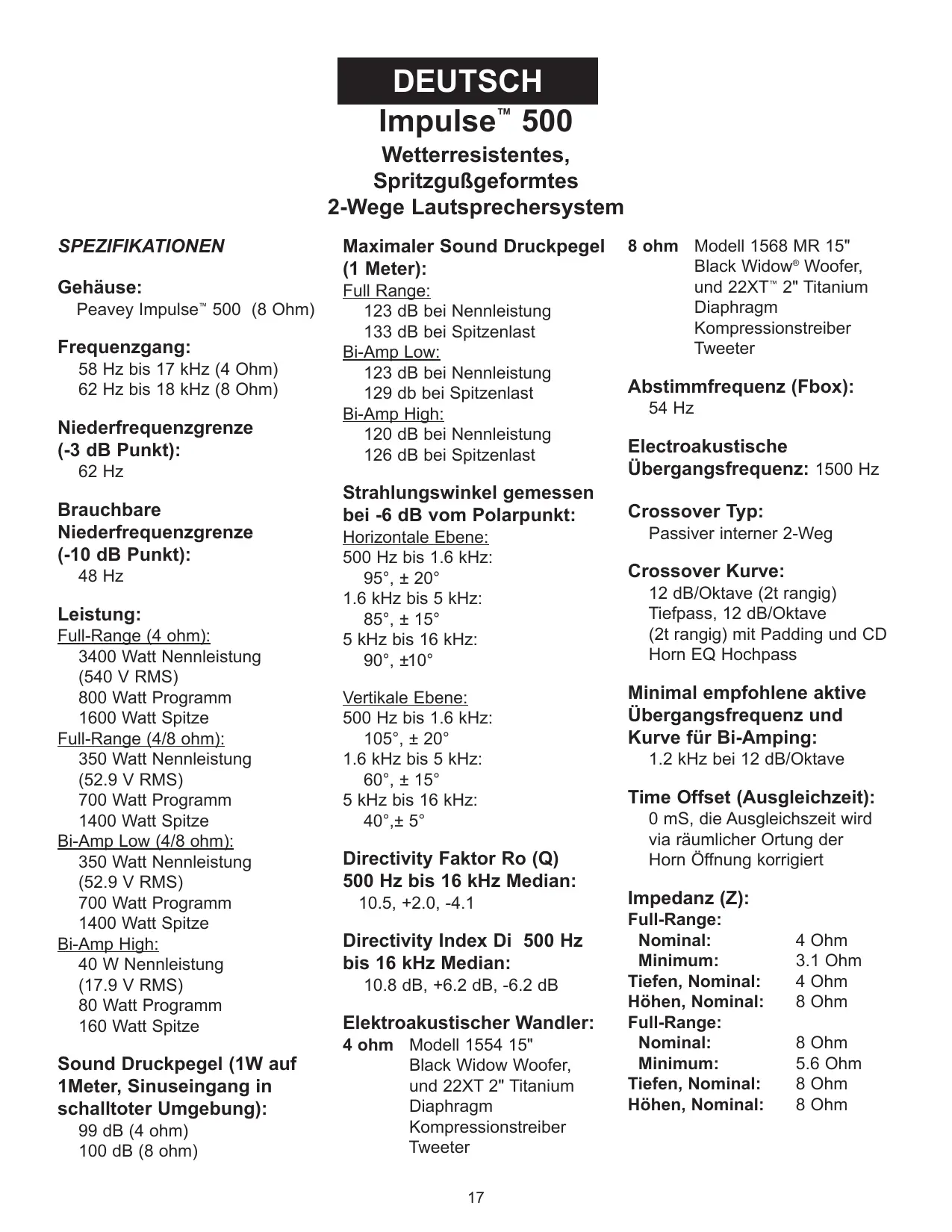

BEDIENUNGSANLEITUNG IMPULSE 500 PEAVEY

Wetterresistantes, Spritzgußgeformtes

2-Wege Laufsprechersystem

SPEZIFIKATIONEN

Gehäuse:

Peavey Impulse™ 500 (8 Ohm)

Frequenzgang:

58 Hz bis 17 kHz (4 Ohm)

62 Hz bis 18 kHz (8 Ohm)

3400 Watt Nennleistung

(540 V RMS)

800 Watt Programm

1600 Watt Spitze

Full-Range (4/8 ohm):

350 Watt Nennleistung

(52.9 V RMS)

700 Watt Programm

1400 Watt Spitze

350 Watt Nennleistung

(52.9 V RMS)

700 Watt Programm

1400 Watt Spitze

Bi-Amp High:

40 W Nenneistung

(17.9 V RMS)

80 Watt Programm

160 Watt Spitze

Sound Druckpegel (1W auf 1Meter, Sinuseingang in schalltoter Umgebung):

99 dB (4 ohm)

100 dB (8 ohm)

Maximaler Sound Druckpegel (1 Meter):

Full Range:

123 dB bei Nennleistung

133 dB bei Spitzenlast

Bi-Amp Low:

123 dB bei Nennleistung

129 db bei Spitzenlast

Bi-Amp High:

120 dB bei Nennleistung

126 dB bei Spitzenlast

Strahlungswinkel gemessen bei -6 dB vom Polarpunkt:

Horizontale Ebene:

500 Hz bis 1.6 kHz:

95^, ± 20^

1.6 kHz bis 5 kHz:

85^, ± 15^

5 kHz bis 16 kHz:

90^, ± 10^

Vertikale Ebene:

500 Hz bis 1.6 kHz:

105^, ± 20^

1.6 kHz bis 5 kHz:

60^, ± 15^

5 kHz bis 16 kHz:

40^, ± 5^

Directivity Faktor Ro (Q)

500 Hz bis 16 kHz Median:

10.5, +2.0, -4.1

Elektrakustischer Wandler:

4 ohm Modell 1554 15"

Black Widow Woofer,

und 22XT 2" Titanium

Diaphragm

Kompressionstreiber

Tweeter

8 ohm

Modell 1568 MR 15"

Black Widow® Woofer, und 22XT™ 2" Titanium

Diaphragm

Kompressionstreiber

Tweeter

Abstimmfrequenz (Fbox):

54 Hz

Electroakustische

Übergangs Frequenz: 1500 Hz

Crossover Typ:

Passiver internet 2-Weg

Crossover Curve:

12 dB/Oktave (2t rangig)

(2t rangig) mit Padding und CD

Horn EQ Hochpass

Minimal empfohlene aktive

Übergangsfrequency und

Kurve für Bi-Amping:

1.2 kHz bei 12 dB/Oktave

Time Offset (Ausgleichzeit):

0 mS, die Ausgleichszeit wird

via räumlicher Ortung der

Horn Öffnung korrigiert

Impedanz (Z):

Full-Range:

Nominal: 4 Ohm

Minimum: 3.1 Ohm

Tiefen, Nominal: 4 Ohm

Hohen, Nominal: 8 Ohm

Full-Range:

Nominal: 8 Ohm

Minimum: 5.6 Ohm

Tiefen, Nominal: 8 Ohm

Hohen, Nominal: 8 Ohm

Eingänge:

Zwei 1/4" Phonobuchsen und zwei 4-Pin Neutrik® Speakon® Anschlüsse, alle parallel. Feststellbarer Bi-Amp Schalter zur Selektierung des Full-Range oder Bi-Amp Betriebs der Neutrik Anschlüsse. Zwei 1/4" Buchsen (schaltbar) für sofortigen 1/4" Bi-Amp Zugriff.

Gehäusematerialien und Beschaffenheit:

Das Gehäuse wird aus Polypropylän-Strukturschaum im Spritzgußverfahren gefertigt und hat eine nominale Wandstarke von 1/4" mit Texturbeschaffenheit.

Montage:

Standfußmontage via im Gehäuse eingelassener Montagevorrichtung, Flug-Betrieb via VersamountTM 70 (Gehäuseober- oder unterseite) und vier Gummifüsse für Bodeneinsätze.

Abmessungen in cm

(H× B× T)

72.55 x 54.13 (29.21 hinten)
x 43.18

Optionales Zubehör: TBD

Nettogewicht:

28 kg (56 lbs.)

Frachtgewicht:

31.2 kg (62.4 lbs.)

Zusätzliche Anmerkungen:

Auch als nominales Impedanzsystem mit 4-Ohm und Bi-Amp Einheit erhältlich (Impulse™ 500P)

Features:

350 W Nennleistung, 1400 W Spitze
Sound Guard™
- Black Widow 15" Premium Woofer

22XT 2" Titanium Kompressionstreiber
Griffmulden und Ständermontage
Peak SPL für die Überschreitung von 133 dB
- Wetterfester Wofer und Schutzgitter
Montagepunkte oben und unter für Flug-Betrieb
- Eingellassenes Horn mit ausgesprochen sanftes Ansprechverhalten und Pattern-Kontrolle

Beschreibung:

Die Impulse 500 ist ein 2-Weg Fullrange Lautsprechersystem für hohe Performance-Ansprüche in einer portablen, kompakten und wetterresistanten Gehäuseverkleidung. Das Gehäuse der Impulse 500 wird aus Polypropylän-Strukturschaum-Spritzguß gefertigt, hat ein trapezformiges Aussehen, und verfügt über ein beschichtetes perforiertes Schutzgitter, um Ihnenein kosmetisch elegantes und zugleich langlebiges System zu bieten. Das 2-Wege-System beinhaltet einen 15" Black Widow^® Woofer mit einem Kevlar^® imprägnierten Konus und einen speziell behandelten Surround, Konus und Staubschutzkappe für exzellente Wetterbestständigkeit. Der 22XT^TM Kompressionstreiber bietet ein 2" Titanium Diaphragm, und ist gekoppelt an ein extrem sanftes und wohlkontrolliertes Constant Direcivity Horn, mit einem Abstrahlwinkel von 90 Grad mal 45 Grad, das ins Gehäuse gegessen ist.

System Eingangsverbindungen werden via 1/4" Phonobuchsen (2) oder 4-Pin Neutrik Speakon Anschlüsse hergestellt. Bi-Amp Vorkehrungen werden für die Neutrik Anschlüsse über einen feststellbaren

Betriebsartenwahlschalter selektiert, oder über 1/4" Buchsen (schaltbar) für sofortigen Zugriff.

Der interne passive Crossover verfügt über einen Sound Guard Schutzschaltkreis für den Tweeter, hergestellt aus hochwertigen Komponenten und einem Crossover mit erstklassiger Topologie, für optimale Leistungshandhabung und einem sanften und zugleich klarem Ansprechverhalten. Die optimale Integration des Crossovers mit den selektierten Treibern ergibt einen sanften Frenzgang von 62 Hz bis 18 kHz.

Das Gehäuse bietet Montagepunkte auf der Gehäuseober- und unterseite sowie eingelassene Standfußadapter für maximale Einsatzbereitschaft und leichte Handhabung.

Architektonische und Entwicklungsspezifische Spezifikationen:

Das Lautsprechersystem verfügt über eine Bandbreite von 48 Hz bis 18 kHz. Der Ausgangspiegel soll, gemessen auf einer Distanz von 1 Meter und einem Input von 1 Watt 100 dB betragen. Die nominale Impedanz soll 8 Ohm betragen. Die kontinuierliche Leistungsaufnahme beträgt 350 Watt, die maximale Prografmmleistung 700 Watt, und die Spitzenleistung 1400 Watt, mit einem minimalen Veränder Headroom von 3 dB. Die höchste SPL mit unhöbrarer Verzerrung erreicht 133 dB mit Musik als Quelle, gemessen in einer Distanz von 1 Meter bei angegebener Leistung. Das System enthalt einen 15" Black Widow Woofer und einen 22XT

Kompressionstreiber Tweeter. Das nominale Abstrahlverhalten beträgt 90 Grad in der horizontalen Ebene und 45 Grad in der vertikalen Ebene. Das Gehäuse besteht aus Polypropylän-Strukturschaum

Spritzguß mit einer Wandstarke von 1/4" und zusätzlichen Verstrebungen im Gehäuseinneren. Auf jeder Gehäuseseite befindet sich in Höhe des Woofers eine Griffludde und ein Transportgriff auf der oberen hinteren Seite. Ein perforiertes Schutzgitter mit Vinylbezug dient dem Schutz des Woofers. Standfestigkeit für Bodeneinsätze bieten vier Gummifüße, für abgehängte oder Hochständer-Montages sind jeweils vier Montagepunkte auf der Gehäuseober- sowie unterseite vorgesehen, die auch den geflogenen Einsatzbereich abdecken. Die Außenmaße betragen in der Höhe 72.55 cm, in der Breite 54.13 cm (29.21 cm hinten) und in der Tiefe 43. 18 cm. Das Gewicht beträgt 28 kg. Die Eingangsverbindung wird per 1/4" Phonobuchsen und zwei 4-Pin Neutrik Speakon Anschlüsse

sichergestellt, alle in
Parallelbetrieb fur den FullrangeBetrieb, und einem feststellbaren Schalter fur die Bi-Amp
Betriebswahl der Neutrik
Anschlisse und sofortigen Zugriff uber 1/4" Buchsen (schaltbar) fur den Bi-Amp Betrieb mit 1/4"
Phonobuchsen. Bei thisem
Laufsprechersystem handelt es sich um das Peavey Modell Impulse 500.

Warning! Sollte der Erwerbe eines Standfußes in Erwädigung gezogen werden, so empfehlen wir das Peavey Modell S-1™. Andere Ständer verfügen eventuell nicht über ausreichende Standfestigkeit.

VORSICHT! Vermeiden Sie bei permanenter Freiluftinstallation den Konus der direkten Sonneneinstrahlung und Regen auszusetzen, indem Sie den Laatsprecher bei der Montage

nach unten neigen und darüber ein Tropfblech anbringen.

WARNING! Bevor Sie den Versuch unternehmen diesen Laufsprecher aufzuhängen, sollte der Rat eines Statikers eingeholt werden. Unsachgemäß aufgehangene Laufsprecher konnen herabfallen, zu ernsthaften Verletzungen und Beschädigungen von Eigentum führen. Benutzen Sie das Gehäuse niemals für zusätzliche Geräteaufhängungen oder zur Abhängung weiterer Gegenstände! Nur davon entsprechend vorgesehenes Montagematerial verwenden.

Kevlar® ist ein eingetragenes Warenzeichen von DuPont Company. Neutrik® ist ein eingetragens Warenzeichen von Neutrik AG. Speakon® ist ein eingetragens Warenzeichen von Neutrik AG. Versamount™ ist ein eingetragens von Neutrik AG.
