Tipo de producto	Altavoz activo
Marca	PEAVEY
Modelo	IMPULSE 500
Dimensiones (Al x An x Pr)	54,13 x 72,55 x 43,18 cm
Peso neto	25,4 kg
Impedancia nominal	8 Ohm
Potencia admisible (continua)	350 W
Potencia admisible (programa)	700 W
Potencia admisible (pico)	1400 W
Respuesta en frecuencia	62 Hz - 18 kHz (8 Ohm)
Nivel de presión acústica máx (pico)	133 dB SPL
Sensibilidad (1 W/1 m)	100 dB
Ángulo de cobertura (H x V)	90° x 45°
Transductores	HP 15" Black Widow + motor de compresión 22XT con diafragma de titanio de 2"
Tipo de filtro	Pasivo de dos vías con protección Sound Guard™
Material del gabinete	Polipropileno moldeado por inyección (espesor 6,35 mm)
Conectores de entrada	2 x Jack, 2 x Speakon Neutrik de 4 polos en paralelo
Opciones de montaje	Adaptador para pie, insertos de suspensión superior e inferior, 4 pies de goma
Protección	Sound Guard™ (protección del tweeter)
Mantenimiento y limpieza	Limpiar con un paño seco y suave. Evitar la exposición prolongada al sol y la lluvia. Utilizar una pantalla antichapoteo en exteriores.
Seguridad	Para suspensión, consulte a un ingeniero certificado. Utilice un soporte Peavey S-1™ recomendado. No suspenda otros objetos.
Piezas de repuesto y reparabilidad	Contacte al servicio postventa de Peavey para obtener piezas originales (altavoz, motor, filtro).

Preguntas frecuentes - IMPULSE 500 PEAVEY

¿Cuál es la diferencia entre las versiones de 4 Ohm y 8 Ohm del Impulse 500?

La versión de 4 Ohm ofrece una potencia admisible más alta (400 W continuos vs 350 W) y una sensibilidad ligeramente inferior (99 dB vs 100 dB). La versión de 8 Ohm se recomienda para uso estándar. El modelo biamplificado es el Impulse 500P.

¿Cómo configurar el altavoz en modo biamplificación?

Use el selector bloqueable en los conectores Speakon Neutrik para cambiar al modo biamplificación. Las entradas Jack cambian automáticamente al modo biamplificación. Asegúrese de respetar la frecuencia de cruce recomendada de 1,2 kHz con una pendiente de 12 dB/octava.

¿Puedo usar el Impulse 500 en exteriores?

Sí, el altavoz y la rejilla son resistentes a la intemperie. Sin embargo, evite la exposición directa del cono al sol y la lluvia: incline ligeramente el altavoz y use una pantalla antichapoteo en la parte superior para una instalación permanente.

¿Qué tipo de soporte recomienda para el Impulse 500?

Peavey recomienda el soporte S-1™ para una estabilidad óptima. Otros soportes pueden no tener una base lo suficientemente ancha. Asegúrese de que el soporte soporte el peso de 25,4 kg.

¿Cómo proteger el tweeter contra sobrecargas?

El altavoz está equipado con el sistema Sound Guard™ que protege el tweeter de señales excesivas. Evite exceder la potencia nominal de 350 W continuos.

¿Es posible suspender el altavoz?

Sí, dispone de insertos de suspensión superiores e inferiores (Versamount 70). Consulte a un ingeniero certificado para la instalación y use solo material de Grado 5 o superior. No suspenda ningún otro objeto del altavoz.

¿Cuál es la impedancia mínima del altavoz?

Para la versión de 4 Ohm, la impedancia mínima es de 3,1 Ohm. Para la versión de 8 Ohm, típicamente es alrededor de 6 Ohm. Verifique las especificaciones de su amplificador.

¿Cómo conectar varios altavoces?

Los conectores de entrada (Jack y Speakon) están en paralelo. Puede encadenar los altavoces usando las salidas disponibles. Asegúrese de que la impedancia total no baje de la carga mínima del amplificador.

¿Cuáles son los ángulos de cobertura exactos?

El plano horizontal es de 90° (constante de 500 Hz a 16 kHz). El plano vertical es de 45° (con variación: 105° a 500 Hz, 60° a 1,6 kHz, 40° a 5 kHz).

¿Cómo limpiar el altavoz?

Use un paño seco y suave. No use productos abrasivos ni líquidos. Para la rejilla, un suave desempolvado es suficiente. Evite la humedad excesiva.

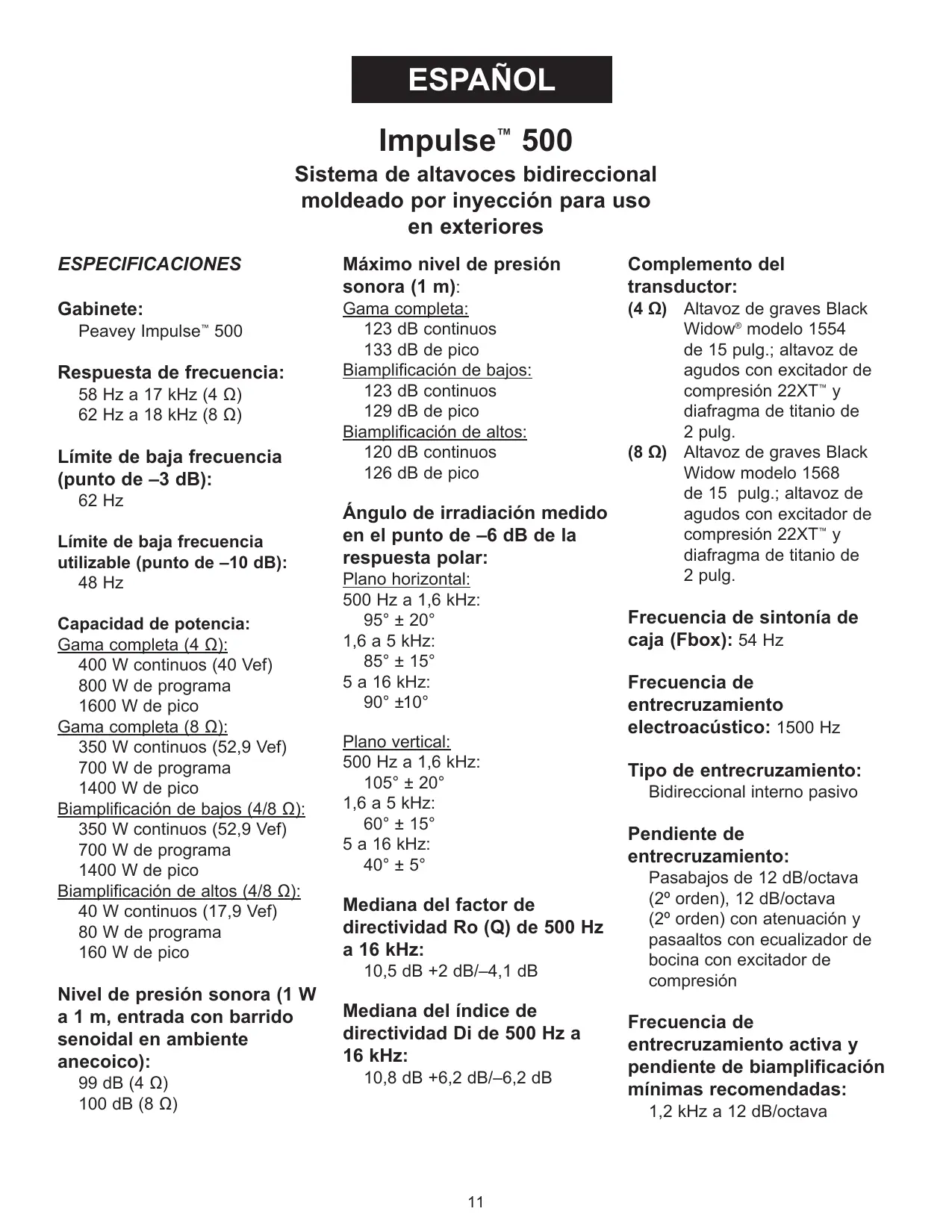

MANUAL DE USUARIO IMPULSE 500 PEAVEY

Sistema de altavoces bidireccional moldeado por inyeccion para uso en exteriores

ESPECIFICACIONES

Gabinete:

Peavey Impulse™ 500

Respuesta de Frequencia:

58 Hz a 17 kHz (4 Ω)

62 Hz a 18 kHz (8 Ω)

Límite de baja Frequencia (punto de -3 dB):

62 Hz

Límite de baja Frequenciautilizable (punto de -10 dB):

48 Hz

Capacidad de potencia:

Gama completa (4 Ω):

400 W continuos (40 Vef)

800 W de programa

1600 W de pico

Gama completa (8 Ω):

350 W continuos (52,9 Vef)

700 W de programa

1400 W de pico

Biamplificación de bajos (4/8 Ω):

350 W continuos (52,9 Vef)

700 W de programa

1400 W de pico

Biamplificación de altos (4/8 Ω):

40 W continuos (17,9 Vef)

80 W de programa

160 W de pico

Nivel de presión sonora (1 W a 1 m, entrada con barridosenoidal en ambiente

anecoico):

99 dB (4 Ω)

100 dB (8 Ω)

Máximo nivel de presión sonora (1 m):

Gama completa:

123 dB continuos

133 dB de pico

Biamplificación de bajos:

123 dB continuos

129 dB de pico

Biamplificación de altos:

120 dB continuos

126 dB de pico

Ángulo de irradiación medido en el punto de -6 dB de la的回答a polar:

Plano horizontal:

500 Hz a 1,6 kHz:

95^ ± 20^

1,6 a 5 kHz:

85^ ± 15^

5 a 16 kHz:

90^ ± 10^

Plano vertical:

500 Hz a 1,6 kHz:

105^ ± 20^

1,6 a 5 kHz:

60^ ± 15^

5 a 16 kHz:

40^ ± 5^

Mediana del factor de directividad Ro (Q) de 500 Hz

a 16 kHz:

10,5 dB +2 dB/-4,1 dB

Mediana del indice de directividad Di de 500 Hz a 16 kHz:

10,8 dB +6,2 dB/-6,2 dB

Complemento del transductor:

(4 Ω) Altavoz de graves Black Widow®modelo 1554 de 15 pulg.; altavoz de agudos con excitador de compresión 22XT^TM y diafragma de titanio de 2 pulg.

(8 Ω) Altavoz de graves Black Widow modelos 1568 de 15 pulg.; altovoz de agudos con excitador de compresión 22XT^TM y diafragma de titanio de 2 pulg.

Frecuencia de sintonía de caja (Fbox): 54 Hz

Frecuencia de encrecruzamiento

electroacústico: 1500 Hz

Pendiente de entrecruzamien

Pasabajos de 12 dB/octava (2°orden), 12 dB/octava (2°orden) con atenuación y pasaaltos con ecualizador de bocina con excitador de compresión

Frecuencia de encrecruzimiento activa y pendiente de biamplificación minimas recomendadas:

1,2 kHz a 12 dB/octava

Retardo de tiempo:

0 ms; el retardo de tiempo se corrige en la unidad mediante la posicion espacial de la boca de la bocina

Impedancia (Z):

Gama completa (4 Ω):

Gama completa, nominal: 4 Ω

Gama completa, minima: 3,1 Ω

Bajos, nominal: 4 Ω

Altos, nominal: 8Ω

Gama completa (8 Ω):

Gama completa, nominal: 8 Ω

Gama completeness, minima: 5,6 Ω

Bajos, nominal: 8Ω

Altos, nominal: 8Ω

Conexiones de entrada:

Dos enchufes hembra telefonicos de 1/4 pulg. y dos connectores Neutrik® Speakon® de 4 terminales, todos en paralelo.

Interruptor de biamplificacion "bloqueable" para seleccion de gama complea o biamplificacion para conectores Neutrik. Dos enchufes hembra de conmutacion de 1/4 pulg. para acceso inmediato a biamplificacion de 1/4 pulg.

Materiales y acabado del gabinete:

Polipropileno de alto impacto, moldeado por inyeccion de 6 mm de espesor nominal, con acabado rugoso.

Montaje:

En pedestal mediante soporte moldeado, elevado con Versamount™ 70 (pare superior o inferior del gabinete) y cuatro topes de goma para apoyo en piso.

Dimensiones (alto x ancho x prof.):

725 mm x 541 mm (292 mm en la parte posterior) x 432 mm

Accesorios optionales:

Consultar

Peso neto:

25,4 kg

Peso de transporte:

28,3 kg

Comentarios adiconiales:

Tambien disponible como
systema con 4 de impedancia
nominal y unidad biamplificada
(ImpulseTM500P)

Characteristics:

350 W continuos, 1400 W de pico
Sound Guard™
- Altavoz de graves Black Widow de 15 pulg. de primera calidad
- Altavoz de agudos 22XT con excitador de compresión de titanio de 2 pulg.
- Multiples manijas y montaje en pedestal
- Picos de nivel de presión sonora que exceden 133 dB
- Altavoz de graves y grille para uso en exteriores
- Puntos de montaje superior e inferior
- Bocina moldeada con respuesta y control de difusión exceptionalmente homogeronesis

Descripción:

Impulse 500 es un sistema de altavoces bidirectional de gama completa, Diseño para brindar el más alto nivel de rendimiento en un equipo portátil, compacto y apto para uso en exteriores. El

gabinetete está fabricado con polipropileno de alto impacto moldeado por inyección, con forma trapezoidal y grille metálica perforada y revestida, que otorgan al sistema un aspecto Elegant y duradero.

El sistema bidirectional constada un altavoz de graves Black Widow de 15 pulg. con como impregnado en Kevlar, envuelta y cubierta contra polvo, tratadas especialmente para resistir los efectos climáticos. El altoz de agudos 22XT con excitador de compresión cuenta con un diafragma de titanio de 2 pulg. y una bocina de directividad constante extremamente homógena y bien controlada, con un esquema de cobertura de 90^× 45^ moldeada en el gabinete.

Las conexiones de entrada al
systema se realizan mediante dos
enchufes hembra Telefonicos de 1/4 pulg. o connectores Neutrik Speakon de 4 terminales. Las
conexiones para biamplificacion
se realizan oprimiendo un
commutador para connectores Neutrik o connectando a los
enchufes hembra de 1/4 pulg.
con conmutacion inmediata. El
entrecruzimiento pasivo interno
cuenta con el sistema Sound Guard ^TM para proteger el altovoz de agudos; emplea componentes de alto rendimiento y un
entrecruzimiento de topologia
avanzada para brindar respectas de alta potencia, homogeneas y claras. La integrazione optima del encruzimiento con los
altavoces selectionados resulta en una respecta de fecuencia homogenea de 62Hz a 18kHz

El gabinete con libre circulación de aire-ofrece+puntos de montaje superior e inferior, al igual que un adaptador para pedestal de montaje que permite aumento al máximo su uso y calidad de uso.

Especifications de Arquitectura e Ingeniería:

Elistema de altevoces tiene un ancho de banda operativo de 48 Hz a 18 kHz. El nivel de salute es de 100 dB a una distancia de 1 m con una seals de entrada de 1 W. La impedancia nominal es de 8 Ω. La capacité de potencia continua es de 350 W, la maxima potencia de programa es de 700 W y la capacité de potencia de picos es de 1400 W, con una tolerancia de 3 dB al máximo nivel de la seals del amplificador. El nivel de presión sonora pico con distorsión inaudible se alcanza a los 133 dB con una fuente de música, determinado a una distancia de 1 m y excitado a la maxima potencia de salute. El sistema utilizes un altavoz de graves Black Widow de 15 pulg. y un altavoz de agudos 22XT con excitador de compresión. El esquema de irradiación nominal es de 90^ en el plano horizontal y de 45^ en el plano vertical. El gabinete se fabrica de polipropileno moldeado por

inyección de 6 mm de espesor nominal con varillas internas de refuerzo. Cuenta con una manija moldeada a cada lado del gabinete,+junto al altovoz para graves, y en el borde posterior superior. Se provee una grilla metalica perforada y revestida de vinilo para proteger el altovoz de graves. El gabinete cuenta, asimismo, con quatre patas resistentes de goma para instalar el sistemas en el piso y cinco+puntos de montaje superiores e inferiores para utiliser en posicion elevada. Las dimensiones exteriores son 725 mm de alto × 541 mm de ancho (292 mm en la parte posterior) x 432 mm de profundidad. El sistemas pesa 25,4 kg . Las conexiones de entrada se realizan mediante dos enchufes hembra Telefonicos de 1/4 pulg. y dos connectores Neutrik Speakon de cinco, todos connectados en paralelo para uso de gama completa, y un conmutador de bloqueo para biamplificacion con connectores Neutrik y enchufes hembra de conmutacion de 1/4 pulg. de acceso inmediato para biamplificacion con enchufes hembra Telefonicos de 1/4 pulg. El sistema de altavoces se denomin modelo Impulse 500 de Peavey.

Advertencia! Cuando planifique utilizes un pedestal, se recomienda usar el pedestal Peavey S-1™. El resto de los pedestales quizás no tengan la base suficientemente ancha como para brindar maximizingestadidad y seguidad.

PRECAUCION! Si la unidad se instalará permanmente en exteriores, evite que el cono está expuesto a la luz solar directa y a los efectos de la lluvia. Incline el altovoz hacía abajo y utilizes un protector contra salpicaduras en la parte superior.

ADVERTENCIA! Antes de instalar este altavoz en una posicion elevada, consulte a un的技术ico estructural Diplomado. Los altavoces peuvent caer si estan suspendidos en forma incorrecta y provocar lesiones graves y daños a la propidad. No@cuelgue o instale ningun除外 producto o equipo de este gabinete. Utilice unicolemente herrajes de calidad 5 o mejores.

Kevlar® es unamarca registrada de DuPont Company. Neutrik® es unamarca registrada de Neutrik AG.Neutrik® es unamarca registrada de Neutrik AG. Versamount™ es unamarca de Unitrack Industries,Inc.
