| Produkttyp | Aktivsubwoofer (Aktiv-Subwoofer) |
| Marke | PEAVEY |
| Modell | IMPULSE 115P |
| Nennleistung (Dauerbetrieb) | 1000 W (RMS) für Tieftöner |
| Spitzenleistung (Peak) | 1500 W für Tieftöner, 750 W für Satellitenausgänge |
| Lautsprecher | 15" Low Rider |
| Frequenzgang | 45 Hz – 120 Hz (im Subwoofer-Modus) |
| Maximaler Ausgangspegel | > 128 dB SPL |
| Eingänge | 2x Kombi XLR/Klinke 1/4" TRS symmetrisch, 2x RCA unsymmetrisch |
| Ausgänge | 1x XLR male (Thru), 2x gefilterter Line-Pegel, 2x verstärkt für Satelliten (mind. 8 Ohm) |
| Bedienelemente | Master-Lautstärke, Kosmos (Quake/Sub, Xpanse, Bypass), Mono/Stereo-Wahlschalter, Ground-Lift-Schalter |
| Schutz | DDT™-Komprimierung, Sicherung 15 A flink |
| Stromversorgung | IEC-Anschluss, Netzspannung (länderspezifisch), Sicherung 15 A |
| Konstruktion | Sperrholz, schwarze Hammer-Finish-Lackierung, Metallgitter |
| Zubehör | Adapter für Satellitenstativ (35 mm Durchmesser), Rollen mit Feststellbremse, integrierte Griffe |
| Wartung | Reinigung mit feuchtem Tuch, keine Lösungsmittel, regelmäßig Befestigungen prüfen |
| Sicherheit | Nicht Regen aussetzen, nicht öffnen, geerdetes IEC-Kabel verwenden |
Häufig gestellte Fragen - IMPULSE 115P PEAVEY
Benutzerfragen zu IMPULSE 115P PEAVEY
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Aktiver Lautsprecher kostenlos im PDF-Format! Finden Sie Ihr Handbuch IMPULSE 115P - PEAVEY und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. IMPULSE 115P von der Marke PEAVEY.
BEDIENUNGSANLEITUNG IMPULSE 115P PEAVEY
Dieses Symbol soll den Anwender vor unisolierten gefährlichen Spannungen innerhalb des Gehäuses warnen, die von Ausreichender Stärke sind, um einen elektrischen Schlag verursachen zu konnen.
Dieses Symbol soll den Benutzer auf wichtige Instruktionen in der Bedienungsanleitung aufmerksam machen, die Handhabung und Wartung des Produkts betreffen.
VORSICHT: Risiko - Elektrischer Schlag! Nicht offen!
VORSICHT: Um das Risiko eines elektrischen Schlages zu vermeiden, nicht die Abdeckung offen. Es befinden sich keine Teile darin, die vom Anwender repariert werden konnten. Reparaturen nur von qualifiziertem Fachpersonal durchführten halten.
ACKTUNG: Um einen elektrischen Schlag oder Feuergefahr zu vermeiden, sollte these Gerät nicht dem Regen oder Feuchtigkeit ausgesetzt werden. Vor Inbetriebnahme unbedingt die Bedienungsanleitunglesen.

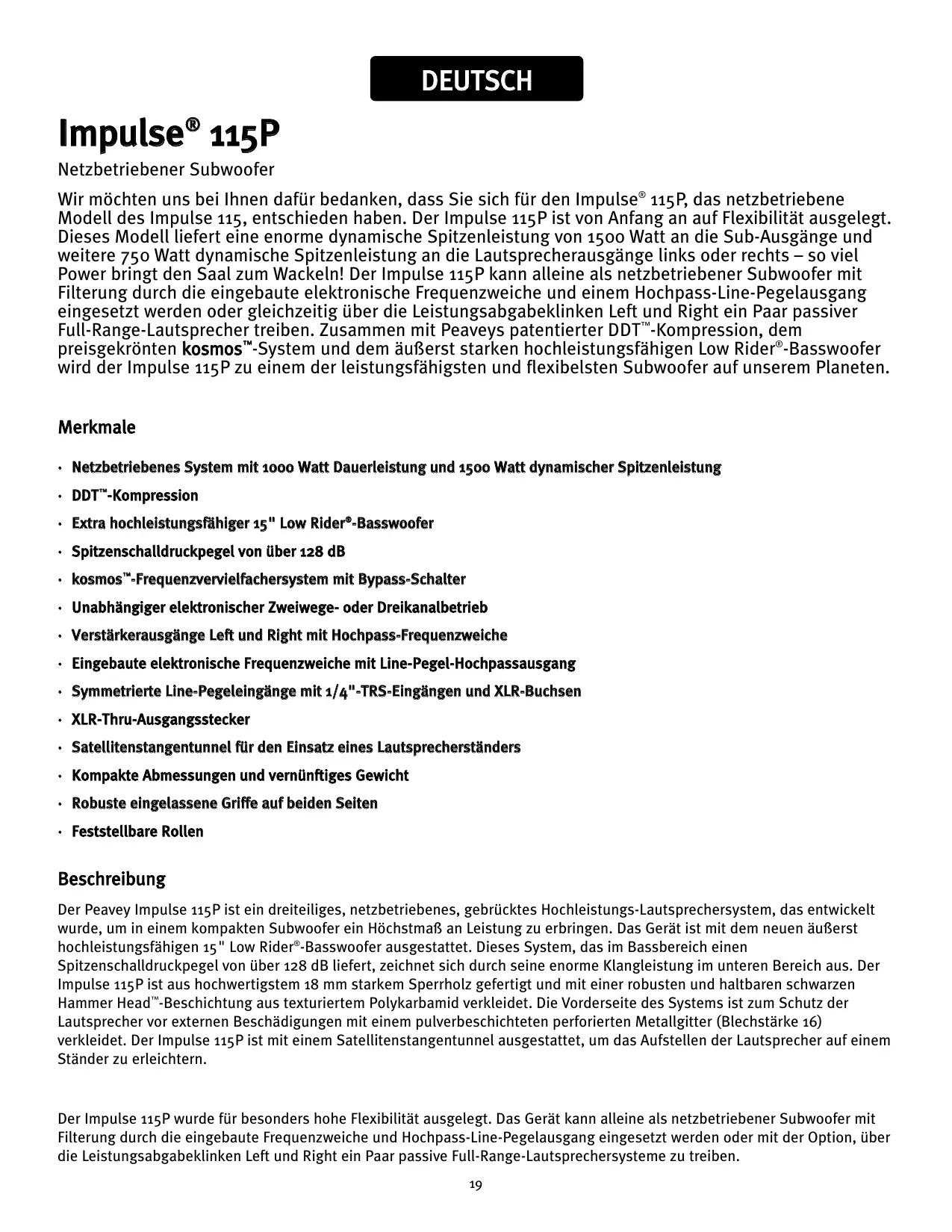

Netzbetriebener Subwoofer
Wir möchten uns bei Ohnen davon bedanken, dass Sie sich für den Impulse® 115P, das netzbetriebene Modell des Impulse 115, entschieden haben. Der Impulse 115P ist von Anfang an auf Flexibilität ausgelegt. Dieses Modell liefert eine enorme dynamische Spitzenleistung von 1500 Watt an die Sub-Ausgänge und weitere 750 Watt dynamische Spitzenleistung an die Laufsprecherausgänge links oder rechts – so viel Power bringt den Saal zum Wackeln! Der Impulse 115P kann alleine als netzbetriebener Subwoofer mit Filterung durch die eingebaute elektronische Frequenzweiche und einem Hochpass-Line-Pegelausgang eingesetzt werden oder gleichzeitig über die Leistungsabgabeklinken Left und Right ein Paar passiver Full-Range-Laufsprecher treiben. Zusammenmit Peaveys patentierter DDT™-Kompression, dem preisgekrönten kosmos™-System und dem äußerst starken hochleistungsfähigen Low Rider®-Basswoofer wird der Impulse 115P zu einem der leistungsfähigsten und flexibelsten Subwoofer auf unserem Planeten.
Merkmale
- Netzbetriebenes System mit 1000 Watt Dauerleistung und 1500 Watt dynamischer Spitzenleistung
- DDT™-Kompression
- Extra hochleistungsfähiger 15" Low Rider®-Basswoofer
- Spitzenschalldruckpegel von über 128 dB
- kosmos™-Frequenzverielfachersystem mit Bypass-Schalter
- Unabhängiger elektronischer Zweiwege- oder Dreikanalbetrieb
- Verständkerausgabe Left und Right mit Hochpass-Frequenzweiche
- Eingebaute elektronische Frequenzwichte mit Line-Pegel-Hochpassausgang
- Symmetrierte Line-Pegeleingänge mit 1/4"-TRS-Eingängen und XLR-Buchsen
XLR-Thru-Ausgangsstecker - Satellitenstangentunnel für den Einsatz eines Laufsprecherstanders
- Kompakte Abmessungen und vermünftiges Gewicht
- Robuste eingelassene Griffe auf beiden Seiten
Feststellbare Rollen
Beschreibung
Der Peavey Impulse 115P ist ein dreiteiliges, netzbetriebenes, gebrücktes Hochleistungs-Lautsprechersystem, das entwickelt wurde, um in einem kompakten Subwoofer ein Höchstmaß an Leistung zu erbringen. Das Gerät ist mit dem neuen äußert hochleistungsfähigen 15" Low Rider®-Basswoofer ausgestattet. Dieses System, das im Bassbereich einen Spitzenschalldruckpegel von über 128 dB liefert, zichnet sich durch seine enorme Klangeleitung im unteren Bereich aus. Der Impulse 115P ist aus hochwertigstem 18 mm starkem Sperrholz gefertigt und mit einer robusten und haltbaren schwarzen Hammer Head™-Beschichtung aus texturiertem Polykarbamid verkleidet. Die Vorderseite des Systems ist zum Schutz der Lautsprecher vor externen Beschädigungen mit einem pulverbesicherteten perforierten Metallgitter (Blechstärke 16) verkleidet. Der Impulse 115P ist mit einem Satellitenstangentunnel ausgestattet, um das Aufstellen der Lautsprecher auf einem Ständer zu erreichtern.
Der Impulse 115P wurde für besonders hohe Flexibilität ausgelegt. Das Gerät kann alleine als netzbetriebener Subwoofer mit Filterung durch die eingebaute Frequenzweiche und Hochpass-Line-Pegelausgang eingesetzt werden oder mit der Option, über die Leistungsabgabeklinken Left und Right ein Paar passive Full-Range-Lautsprechersysteme zu treiben.
Das Gerät ist mit den folgenden symmetrierten Eingängen für jeder Kanal ausgestattet: eine Combo-XLR-Buchse und eine 1/4"RTS-Phonoklinke sowie ein XLR-Thru-Stecker, die alle parallel geschaltet sind. Die Verstärker liefern eine gebrachte Subwoofer-Leistung, die Left- und Right-Lautsprecherausgänge sind verzerrungsarm und liefern eine dynamische Spitzenleistung von 1500 Watt an den Subwoofer und eine dynamische Spitzenleistung von bis zu 750 Watt an die Left- und Right-Lautsprecherausgänge. Die Verstärker sind mit Peaveys patentierter DDT™-Kompression ausgestattet, die nahezu jedem hörbare Verstärker-Clipping ausschaltet. Metallgriffe an jeder Seite erleichtern den Transport, und durch feststellbare Rollen an der Rückseite kann das Gerät gekippt und umhergerollt werden.

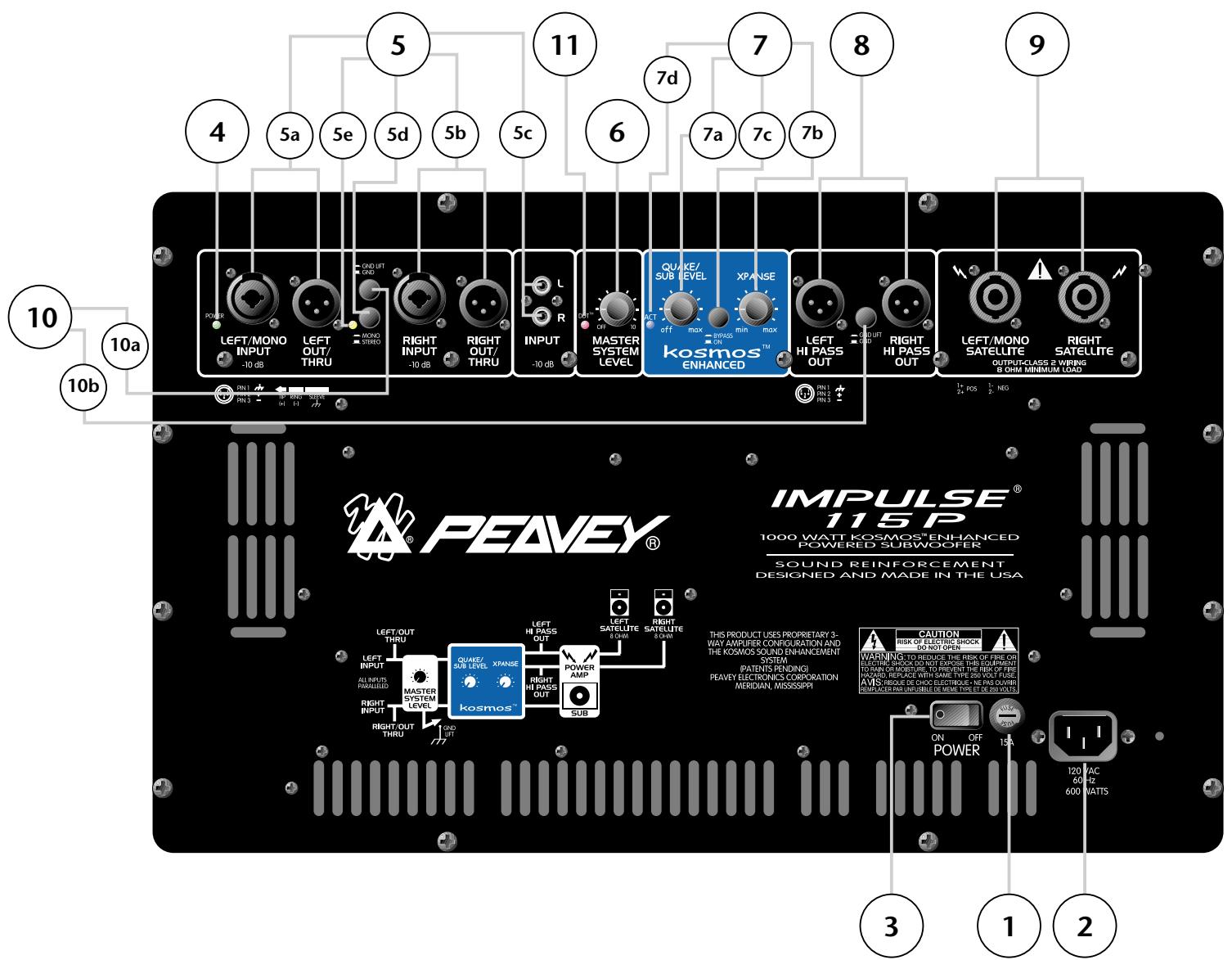

REAR PANEL
Fuse (1)
Der Impulse 115P ist durch eine flinke ABC-Sicherung (15 Ampere) vor Überlastungen und Störungen (Wechselstromanschluss) geschichert. Die Sicherung befindet sich im Deckel der Sicherungsfassung. Sollte die Sicherung ausfallen, MULLS SIE DURCH EINE SICHERUNG DERSELBEN ART UND MIT DENSELBN WERTEN ERSETZT WERDEN, UM EINE BESCHÄDIGUNG DER GERÄTE UND EINEN VERFALL DER GARANTIE ZU VERHINDERN. Sollte die Sicherung des Gerätes wiederholt durchbrennen, muss es zu einem qualifizierten Servicecenter zur Reparatur gebracht werden.
ACHTUNG: Die Sicherungarf nur ausgetauscht werden, wenn das Netzkabel von der Stromquelle abgetrennt wurde!
IEC-Netzkabelanschluss (2)
These Steckdose steht fur das beiliegende IEC-Netzkabel zur Verfugung, uber das das Gerät mit Wechselstrom versorgt wird.
Der Erdungsstiftarf in keinem Fall an irgendemn Gerat enternt werden. Er ist zu Ihrer Sicherheit vorhanden. Ist die verwendete Steckdose nicht mit einem Erdungsstift ausgestattet, muss ein geeigneter Erdungsadapter verwendet und die dritte Ader korrekt geerdet werden. Um die Gefahr eines elektrischen Schlages oder eines Brandes zu verhinden, messen das Mischpult sowie alle anderen zugehörigen Ausrüstungsteile korrekt geerdet werden.
Der Impulse 115P darf nur mit der korrekten Wechselstromnetzspannung gespeist werden. Die für Ihr Gerät korrekte Spannung ist kein dem IEC-Netzkabel auf der Rückseite des Geräts aufgedruckt. Lesen Sie sich diese Anleitungitte sorgfältig durch, damit sowohl ihre Sicherheit als auch die ihrer Ausrüstung gewährleistet ist.
Power-Schalter (3)
Steht dieser Kippschalter auf der Position ON, wird das Gerät mit Netzstrom versorgt.
Power-LED (4)
These LED leuchtet auf, wenn die Vorverstärkerelektronik mit Strom versorgt wird und der Power-Schalter auf ON stehen.
Eingänge (5)
Bei den Kanaleingangsklinken links (5a) und rechts (5b) handelt es sich um eine Combo-XLR-Buchse und einen 1/4 "TRS-Stecker sowie einen XLR-Klinkenstecker, die alle parallel geschaltet sind. Durch diese Anordnung kann das Audioeinggangssignal hintereinander geschaltet werden. Dies bedeutet, dass andere Verstärker, netzbetriebene Lautspricher, weitere Impulse 115Ps oder auch andere Geräte hintereinander angeschlossen werden können. Daneben stehen unsymmetrierte RCA-Eingangsklinken (5c, links und rechts) für CD-Player oder ähnliche Geräte zur Verfügung. Ein Mono-Schalter (5d) schließt den linken Eingang an beiden Kanäle an, wenn der Stereo-Betrieb nicht aktiviert ist. Die zugehörige gelbe LED (5e) leuchtet auf, wenn sich das Gerät im Mono-Modus befindet.
Wird dieser Knopf zusammen mit den kosmos-Reglern (7) verwendet, kann damit die Gesamtsystemverständlung (Lautstärke) des Impulse 115P geregelt werden. Die zugehörige rote LED (11) zeigt an, ob die eingebaute DDT-Kompression aktiviert ist. Weitere Informationen zur DDT-Kompression finden sich unter Punkt (11).
kosmos (7)
kosmos ist ein System zur Veränderung von niederfrequenter Energie und Stereoeindruck, das die gingefüigen Ausschläge eines Eingangssignals in einen Sound umwandelt, der welt über die Richter-Skala hinausgeht. Der Impulse 115P ist damit ausgestattet. Mit dem Quake/Sub-Pegelregler (7a) wird der Ausgang des netzbetriebenen Subwoofoers und gleichzeitig auch die Stärke der kosmos-Quake-Funktion eingestellt. Mit dem Xpanse-Knopf (7b) wird die Stärke der Hochfrequenzerweiterung für die Hochpassausgänge (8) oder die Lautsprecherpegelausgabe (9) geregt. Mit dem Bypass-Schalter (7c) wird das kosmos-System vollständig umgangen. Im Bypass-Modus wird mit dem Quake/Sub-Pegelregler der Pegel des netzbetriebenen Subwoofoers ohne jegliche Beeinflussung durch das kosmos-System eingestellt. Die zugehörige blaue LED (7d) leuchtet auf, wenn kosmos aktiviert wird.
ThesehochpassgelfiltertenLine-Pegelausgabe (linksundrechts)werdenebenfallsüberdenMaster-System-Level-Regler(6）gereelt.Sieliefern einen Hochpassausgangmit120Hzfur ein netzbetriebenes Lautsprechersystemoder einen Verstarkermit passivemLautsprechersystem.
Die Lautsprecherpegelausgabe links und rechts erhögbaren den Anschluss eines passiven Lautsprechersystems (links und rechts) für die Einrichtung eines vollständigen Stereo-Beschallungs- oder DJ-Systems. Dieses Signal wird passiv hochpassgelfiltert, um die Lautsprecher vor zu niedrigen Bässen zu schätzen.
Ground-Lift-Schalter (10)
Mit diesen Schaltern können Brummschleifen an den Eingangskanäten (10a) oder den Hochpassausgängen (10b) unterbrochen werden. Sie stehen auf normaler Position, es sein Denn, eine solche Brummschleife (z.B. störendes Systembruppen oder -rauschen) soll unterbrochen werden. Sie können unabhängig betätigt werden.
DDT-LED (11)
Die LED leuchtet beim Einsetzen von Clipping auf. Blinkt die LED rasch und unregelmäßig, hat das Gerät die Clipping-Schwelle erreicht. Leuchtet sie gleichmäßig und hell, wird das Clipping begrenzt oder der Gain verringgert um zu verhindern, dass stark gekappte Wellenformen die Lautsprecher erreichen. Wahrend des ersten Einschaltens leuchtet die DDT-LED auf um anzuzeigen, dass die RampUpTM-Schaltung zur Gain-Verringerung aktiviert ist.
BETRIEBSANLEITUNG
Vorsichtsmaßnahmen
Zu brennbaren Materialien muss ein Abstand von 30 cm eingehalten werden.
Schlieben Sie die Eingänge des Impulse 115P NICTH an den Ausgang eines Verstärkers an. Die Eingänge sind so ausgelegt, dass sie von einem Signal mit Line-Pegelstärke getriebenen werden müssen.
Das metallene SchutzgitterarfNichtentferntwerden.
Verwenden Sie die linke bzw. rechte Eingangsklinkengruppe NICHT als Mischpult, indem Sie versuchen, mehr als eine Signalquelle gleichzeitig an die jeweilige Kanalgruppe anzuschreiben. Alle linken bzw. rechten Eingangsklinken (5) sind miteinander festverdrahtet, sodassamtliche Steckertypeen als Eingang verwendet werden konnen und das Eingangssignal an ein anderes Audiogerät (wie einen anderen Impulse 115P) gesendet oder über Mehrfachschaltung angeschlossen werden kann. Werden zwei unterscheidliche Signale direkt an die linken bzw. rechten Eingangsklinken des Impulse 115P gesendet, konnen dadurch die Ausgänge der Quellgeräte beschädigt werden. Verwenden Sie ein Mischpult, um zwei oder mehrere Signale zu einem einzigen Kanal der Impulse 115P-Eingänge zu kombinieren.
Achtung: Der Impulse 115P ist äußert kraftvoll und leistungsfähig! Der Einsatz these Beschallungssystems kann zu dauerhaftem Hörverlust führen! Stellen Sie die maximale Gesamtlautstärke daher mit äußerster Vorsicht ein.
Der Eindruck hinsichtlich des Schallpegels des Impulse 115P kann auf Grund seiner klaren sauberen Klangwiedergabe tauschen. Da kaum Verzerrung vorhanden ist und die Lautstärke nicht als unangenehm empfunden wird, scheint der Schallpegel wesentlich geringer zu sein als er tatsächlich ist. Dieses System ist in der Lage, einen Schalldruckpegel von über 128 dB in einer Entfernung von einem Meter vom Laatsprecher zu liefern!
Einsatz des Satellitenständers
Der eingebaute Ständeradapter erlaubt den Einsatz des Impulse 115P als Basis für zahlreiche passive Zweiwegelautsprecher oder netzbetriebene Lautsprechersysteme. Diese Lautsprecher)durfen nicht höher als 74~cm sein oder mehr als 35~kg wiegen.
Der als Zubehör erhältliche Ständer hat die Peavey-Teilenr. 00326540. Der verwendete Mast hat eine Länge von ca. 92 cm und einen Nenndurchmesser von etwa 3,5 cm. Der Ständer muss vollständig in den Ständertunnel des Impulse 115P eingelassen werden, bevor ein Lautsprecher auf dem Ständer angebracht werden darf.
Wechselstrom
Der Impulse 115P wird mit einem IEC-Anschlussnetzkel (Wechselstrom) von ca. 2,40 m Länge gefeliefert. Falls für diesen netzbetriebenen Laufsprecher ein Verlängerungskabel oder eine Mehrfachsteckdose verwendet werden, müssen diese von gutter Qualität und ausreichender Stromkapazität sein, sodass die Sicherheit gewährleistet ist und die Leistungsabgabe des Impulse 115P optimal ist. Esarf kein anderes Gerät an das Verlängerungskabel angeschlossen werden, mit dem der Impulse 115P versorgt wird.
Senden von Signalen an den Impulse 115P
Es gibt eine Vielzahl an Mogglichkeiten, Signale an den Impulse 115P zu senden. Der bzw. die symmetrierten Line-Pegeleingänge erlauben den Einsatz eines 1/4 "Phonosteckers, d.h. entweder eines genormten unsymmetrierten (Ring-Masse) TS-Steckers oder eines symmetrierten RTS-Steckers (Ring-Spitze-Masse). Es kann jederoch auch ein XLR-Stecker verwendet werden. Schließen Sie Kabel nie an die Klinken an, wenn die Geräte eingeschaltet sind und die Lautstärke aufgedreht ist!
Ein üblicher unsymmetrierter 1/4 "-Phonostecker ist bzw. gut geeignet, und der symmetrierte Eingangsschaltkreis bietet auch gewissen Schutz gegen Störgeräusche, ein symmetriertes Kabel mit 1/4 "-TRS-Phonostecker oder XLR-Stecker bietet jeder eine wesentlich bessere Leistung. Beim Anschluss an die RCA-Klinken oder eines 1/4 " Mono-Steckers an die Combo-Klinke arbeitet die Thru-Klinke im unsymmetrierten Modus. Bestehen schwerwiegende Probleme mit Störgeräuschen, kann Abhilfe geschaffen werden, indem die Erdung an einem symmetrierten Kabel am zum Impulse 115P zeigenden Ende angehoben wird. Dies kann ganz einfach mit dem Ground-Lift-Schalter (10a) unter der Eingangsklinkengruppe durchgeführt werden. Sümmtliche die Eingänge betreffenden Veränderungen müssen sorgfältig überprüft werden. Drehen Sie vor dem Einstecken bzw. Abziehen von Kabeln oder vor dem Betätigen der Ground-Lift-Schalter immer den Lautstärkeregler herunter.
Für den Einsatz mit dem Impulse 115P werden qualitativ hochwertige Kabel empfohlen, da bei diesen in der Regel Abschirmung und Material better sind und sie eine längerere Haltbarkeit und Zuverlösigkeit bieten. Zudem empfeht es sich, an den Kabelanschlüssen etwas Spielraum zu belassen und die Kabel abzukleben oder sie unter einem Kabelschutz durchzuführen, um Unfälle zu vermeiden.
Einstellen des Lautstärkereglers
Der Impulse 115P ist mit einem Master-System-Level-Lautstärkeregler (6) ausgestattet. Ist der Master System Level vollständig im Uhrzeigersinn aufgedreht, ist die Verständung maximal, und die Eingangsempfindlichkeit beträgt 0,375 V RMS für die volle Nennleistung. Ist dieser Regler halb Heraufgegreht, liegt Leistungsverständung vor, und 1,5 V RMS treiben das System auf volle Leistung. Wird der Impulse 115P über ein Mischpult betrieben,
kann es von Vorteil sein, die Eingangsempfindlichkeit zu verringn, indem der Lautstärkeregler auf die Hälfte heruntergedreht wird. Bei dieser Einstellung wird der Impulse 115P nun noch stärker wie ein typischer Verstärkereingang fungieren.
Die Veränder des Impulse 115P sind mit DDT ausgestattet. Zudem verfügbar das Gerät über eine LED (11), die bei aktivierter DDT-Funktion leuchtet. Diese LED befindet sich neben dem Master-System-Level-Regler. Die DDT-Schaltung verringgert automatisch die Veränderung des Kanals auf einen Pegel knapp unter der Clipping-Schwelle, sodass die Laatsprecher vor den starken kontinuierlichen Rechteckwellen geschützt sind, die erzeugt werden und Schaden verursichen können. Situationen, in denen die DDT-Schaltung aktiviert werden kann, sind u.a. unkontrolliertes Feedback, Schwingungen, unsachgemäß Einstellung der Ausrüstung oder Störungen in den vor dem Veränderer angeschlossenen Geräten.
Bevor der Impulse 115P eingeschaltet wird, mussen alle anderen Geräte eingeschaltet werden. Achten Sie darauf, dass der Master-System-Pegel vollständig heruntergedreht ist (vollständig im entgegengesetzten Uhrzeigersinn), bevor Sie das Gerät einschalten.
Einstellen des kosmos™ Processing Level
Die Stärke der Bearbeitung durch das kosmos-System wird über den Master-System-Pegelregler eingestellt. Um eine stärkere Bearbeitung der Subharmonischen zu erreichen, wird der Master-System-Pegel (6) hoch- und der Level/Quake-Knopf (7a) heruntergedreht.
Wird der Impulse 115P mit einem passiven Full-Range-Lautsprechersystem eingesetzt, bestimmt das Verhältnis zwischen Master-System-Pegel und Quake/Sub-Pegel das Gleichgewicht zwischen gesamter Subwoofer-Leistung und den hohen Frenzenen, die an die Left- und Right-Lautsprecherausgänge gesendet werden. Die Stärke der kosmos-Bearbeitung kannzar nicht unabhängig geregelt werden, sie kann jeder mit dem BypassSchalter (7c) umgangen werden.
Wird der Impulse 115P mit einem netzbetriebenen Full-Range-Lautsprechersystem über die Line-Pegel-Hochpassausgabe (8) eingesetzt, verfügen diese Lautsprecher in der Regel über ihre eigene Lautstärkeregelung. Dadurch kann der Hochfrequenzpegel unabhängig eingestellt werden. Die kosmos-Xpanse-Regelung (7b) zum Einstellen der Stereo-Ausbreitung kann jedoch nur am Impulse 115P-Subwoofer erfolgen.
High-Pass Outputs
Bei diesen Hochpassausgaben handelt es sich um niederohmige gefilte Ausgänge, die dazu dieren, die hohen Frenzen an einen netzbetriebenen Laufsprecher oder an einen herkömmlichen Veränder mit Laufsprechersystem zu senden. Der Ausgangspiegel wird über den Master-System-Pegelregler am Impulse 115P eingestellt.
Die Nennpolarität dieser Ausgabe ist positiv (Stift 2), und sie können direkt an die meisten netzbetriebenen Full-Range-Lautsprechersysteme angeschlossen werden.
Sollten Brummen oder ähnliche Probleme mit Brummschleifen auften, kann versucht werden, die Erdung am zum Impulse 115P zeigenden Ende des symmetrierten XLR-Kabels hochzuheiten. Dies kann ganz einfach mit dem Ground-Lift-Schalter (10b) unter der Hochpass-Ausgangsklinkengruppe durchgeführt werden. Sämtliche die Eingänge betreffenden Veränderungen müssen sorgfältig überprüft werden. Drehen Sie vor dem Einsteinen bzw. Abziehen von Kabeln oder vor dem Betätigtem der Ground-Lift-Schalter immer den Lautstärkeregler herunter.
Left/Right Outputs
Wird der Impulse 115P als dreiteiliges System eingesetzt, liefern diese Ausgänge ein hochpassgeltertes Verstärkersignal an das Full-Range-Lautsprechersystem (mind. 8 Ohm). Die Xpanse-Regelung (7b) erweitert die Stereo-Sound-Stufe und ermöglicht eine zusätzliche Bearbeitung der hohen Frenzen für diese Ausgänge.
Impulse 115P: nur Subwoofer (zusätzlicher Einsatz)
Wird der Impulse 115P nur als netzbetriebener Subwoofer eingesetzt, wird ein Full-Range-Stereo-Signal an die Eingänge (5) gesendet oder ein Mono-Signal an den Left-Eingang (5a) angeschlossen und der Mono-Schalter (5d) gedrückt. Der Subwoofer gibt Frenzen von etwa 45Hz - 120Hz wieder.
Impulse 115P: Subwoofer mit eingebauter Frenzweiche
Um die eingebaute Frequenzweiche vollständig nutzen zu konnen, ist an den High-Pass-Ausgangsklinken (8) ein Line-Pegel-Hochpasssignal vorhanden. Über den Left-Ausgang wird der Hochpassausgang an einen netzbetriebenen Full-Range-Lautsprecher oder einen Veränder mit Full-Range-Lautsprecher gesendet. Die Full-Range-Lautsprecher geben Frenzen von 120 Hz und darüber wieder. Dies kann für jeder auf diese Art angeschlossenen Impulse 115P wiederholt werden.
Impulse 115P: Dreikanal-Stereo-System
Ein Full-Range-Stereo-Signal kann an die Left- und Right-Eingänge (5) gesendet werden. Der Mono-Schalter (5d) muss ausgeschelt sein (Position OFF), damit dieser Modus arbeiten kann. Schlieben Sie ein Full-Range-Lautsprechersystem (8 Ohm) an die Left- und Right-Ausgangsklinken (9) an. In this Modus gibt der Subwoofer Frenzen von etwa 45Hz - 120Hz wieder. Die passiven Full-Range-Boxen (Left und Right) geben Frenzen von 120Hz und darüber wieder. Diese Art von Stereo-Anschluss versorgt einen Mono-Subwoofer-Ausgang mit hochpassgebilten, passiven Stereo-Signalen (Left und Right). Diese Anordnung ermittelgt ein äußert robustes und leistungsfähiges Stereo-Playbacksystem und eignet sich insbesondere für den mobilen DJ-Einsatz.
Zwei Impulse 115Ps mit zwei passiven Full-Range-Boxen
Schließen Sie ein Full-Range-Stereo-Signal aus dem Left-Kanal an die Left-Eingänge (5) des ersten Impulse 115P an. Stellen Sie sicher, dass der Mono-Schalter (5d) eingeschaltet ist (Position ON). Schließen Sie einen Full-Range-Lautsprecher (8 Ohm) an die Left-Ausgangsklinke (9) an. Dieser wird zum Left-Kanal für das gesamte System. Schließen Sie ein Full-Range-Stereo-Signal aus dem Right-Kanal an den Left-Eingang (5) des zweiten 115P an. Stellen Sie sicher, dass der Mono-Schalter (5d) eingeschaltet ist (Position ON). Schließen Sie einen Full-Range-Lautsprecher (8 Ohm) an die Left-Ausgangsklinke (9) an. Dieser wird zum Right-Kanal für das gesamte System. Die Verwendung der Ein- und Ausgänge des Left-Kanals an jedem Impulse 115P gewährleistet, dass das gesamte System korrekt arbeitet. Dieses Setup kann für jeder auf diese Art angeschlossenen Impulse 115P wiederholt werden, und darüber für eine beliebige Anzahl von Kanälen.
Mehrere Impulse 115Ps (oder andere netzbetriebene Geräte)
Der Impulse 115P ist mit mehreren parallelen Eingängen ausgestattet, die den Anschluss mehrerer Impulse 115P hintereinander erlauben. Schließen Sie das erste Kabel aus dem Mischpultausgang an den ersten Impulse 115P an. Schließen Sie danach ein Kabel von der Thru-Klinke des ersten Impulse 115P an den Eingang des zweiten Impulse 115P an. Dies kann abhängig von der Gesamtlänge der Kabel und ihrer Betriebskapazität über mehrere Geräte fortgesetzt werden. Bei einem typischen Mischpultausgang mit geringer Quellimpedanz und hochwertigen symmetrierten Kabeln können mehrere Impulse 115P von einem Ausgang mit Kabeln von 10-13 m Länge hintereinandergeschaltet werden, ohne dass hörbare Probleme oder Verzerrungen eintreten. Schließen Sie Kabel nie an die Klinken an, wenn die Geräte eingeschaltet sind und die Lautstärke aufgedreht ist!
Einsatzbereiche
Der Impulse 115P eignet sich für eine Vielzahl von Einsatzbereichen wie etwa Beschallungs- und Übertragungsanlagen oder Musik-Playback. Wir das Gerät im Dreikanal-Stereo-Modus eingesetzt, eignet es sich auch für den DJ-Einsatz. Nätürlich ist der Impulse 115P auch für den herkömmlichen Einsatz als reiner netzbetriebener Subwoofer ganz hervorragend geeignet.
Eine typische Signalquelle für die Line-Pegeleingänge (5) des Impulse 115P waren etwa ein Beschallungsanlagen-Mischpult oder der Ausgang eines CD-Players, Minidisc-Players oder Tonbandgeräts.
Fehlersuche
Keine Ausgangsleistung
Überprüfen Sie zunachst, ob das Gerät mit Wechselstrom versorgt wird und eingeschaltet ist. Ist dies der Fall, sollte die Power-LED (4) aufleuchten. Ist dies nicht der Fall, überprüfen Sie, ob der On/Off-Schalter (3) auf „ON" steht, und überprüfen Sie, ob das IEC-Netzkabel (2) vollständig eingesteckt ist. Das Wechselstromnetzkel muss in eine Funktionierende Wechselstromsteckdose eingesteckt sein. Überprüfen Sie schließlich die Sicherung (1). (Siehe Abschnitt Sicherung auf der Rückseite für Sicherheitsanweisungen).
Wenn Sie sichergestellt haben, dass der Impulse 115P mit Wechselstrom versorgt wird, überprüfen Sie, ob er Signale besteht. Ziehen Sie das Kabel ab, das in die Eingänge des Impulse 115P eingesteckt ist, und schreiben Sie es an ein anderes Gerät an, das das Signal wiedergeben kann, z.B. ein Veränderer mit Lautsprecher. Ist ein Signal vorhanden, überprüfen Sie, ob der Master-System-Pegelregler ausreichend hochgereht ist (um etwas ein Drittel oder die Hälfte).
Falls der Impulse 115P direkter Sonneneinstrahlung oder zu starker Hitze ausgesetzt war, hat womöglich sein Thermoschutz ausgelöst. Falls dies die Ursache sein konnte, schalten Sie den Impulse 115P aus, und setzen Sie ihn ausreichend lange abkühlen.
Erfolgts noch immer keine Ausgangsleistung, wenden Sie sich an ihren Peavey-Handler oder an das Peavey International Service Center.
Brummen oder Summen
Ist aus dem Impulse 115P ein Brummen oder Summen zu horen, konnte dies mit der Wechselstromsteckdose zusammenhängen. Stecken Sie den Impulse 115P versuchseweise in eine andere Wechselstromsteckdose ein. Wird für das Mischpult ein anderer Schaltkreis bzw. Überlastschalter verwendet als für den Impulse 115P, kann dies Probleme durch Brummen verursichen.
Stellen Sie safer, dass für die Signalleitung an die Eingänge des Impulse115P geschirmte Kabel verwendet werden. Werden anstatt geschirmten Kabeln Lautsprecherkabel mit 1/4 "-Steckern als Eingangskabel verwendet, kann this her Brummen oder Summen verursachen.
Brummprobleme können durch Brummschleifen verursacht werden. Der Impulse 115P ist mit zwei Ground-Lift-Schaltern ausgestattet. Einer befindet sich selbst der Eingangsklinkengruppe (10a), der andere an den Hochpass-Ausgangsklinken (10b). Überprüfen Sie zunachst sorgfältig samsliche Eingangsveränderungen und drehren Sie vor dem Einstecken und Abziehen von Kabeln oder vor dem Betätigten der Ground-Lift-Schalter immer den Lautstärkeregler herunter.
Stellen Sie sich, dass keine Licht-Dimmer in denselben Schaltkreis wie der Impulse 115P oder das Mischpult (oder alle anderen Quellgeräte) angeschlossen sind. Werden Licht-Dimmer verwendet, müssen sie eventuell vollständig auf- oder abgedreht werden, um das Brummen zu beseitigen oder zu reduzieren. Hierbei handelt es sich um ein durch die Wechselstromverdraughtung bzw. den Licht-Dimmer verursachtes Problem und nicht um eine Störung des Impulse 115P. Der Erdungsstecker des dritten Leiters im Wechselstromstecker darf NIE entfernt oder abgebrochen werden.
Rasseln oder Summen
Der Impulse 115P erbringt eine extrem hohe Ausgangsleistung bei sehr niedrigen Frenzen. Das kann dazu führen, das Gegenstände im Raum vibrierten, die nicht sichere befestigt oder installiert sind. Davon betroffen sein konnen Lampenbefestigungen, abgehängte Decken, Racks, Regale, Tische, Stühle, Gerätekästen, Griffe an Geräten, Rollen, Türen, Fenster und dergleichen. Überprüfen Sie, woher das Geräusch kommt, da es sich wahrscheinlich nicht um einen Fehler des Gerätes handelt, sondern eine der o.a. Ursachen hat.
Zuskarke Hochfrequenzausgabe des Subwoofoers
Stellen Sie sicher, dass der Mono-Schalter (5d) eingeschaltet ist (Position ON). Dadurch sollte eine Hochfrequenzausgabe des Subwoofer ausgeschaltet werden.
Wird das Gerät im Dreikanal-Stereo-Modus eingesetzt, können gewisse hohe Frequenzen vom Subwoofer erzeugt werden, wenn ein Hochfrequenzsignal in nur einem Kanal vorliegt. Dies ist normal und)dürfte kein Problem darstellen.
Männlicher Gesang klingt unsauber oder dröhnt
Möglicherweise ist der Pegel des Subwoofoers zu stark hersaufgedreht. Die kosmos-Einstellungen können zu hoch sein. Drehen Sie den Subwoofer-Pegel herab, indem Sie den Quake/Sub-Pegelregler (7a) soweit herunter drehen, bis der Sound better wird. Um die Stärke der kosmos-Bearbeitung zu verringern, ohne den Subwoofer-Pegel zu verändern, drehen Sie den Master-System-Pegelregler (6) herunter und den Quake/Sub-Pegelregler (7a) hereauf, bis der Subwoofer wieder auf dem früheren Pegel stehen. Beim Dreikanal-Betrieb drehen Sie den Quake/Sub-Pegelregler (7a) herunter.
Verzerrter oder verschwommener Sound
Überprüfen Sie zunachst, dass beim Mischpult (Signalquelle) kein Clipping oder Übersteuern vorliegt. Stellen Sie safer, dass der Lautstärkeregler (6) am Impulse 115P nicht zu niedrig eingestellt wurde (es ist viel Signal erforderlich, um das Gerät mit vollständiger Leistung zu betreiben).
Achten Sie darauf, dass die Eingangsstecker fest in die Eingangsklinken (5) auf der Rückseite des Impulse 115P eingesteckt sind. Stellen Sie safer, dass die Line-Pegelsignale über die richtigen Eingänge laufen und dass nicht versehentlich ein Veränder in eine der Eingangsklinken des Impulse 115P eingesteckt wurde.
Wird zur Wechselstromversorgung des Geräts ein Verlängerungskabel verwendet, muss überprüft werden, ob seine Stromkapazität ausreichend ist und es nicht auch zur Stromversorgung weiterer Geräte verwendet wird.
Der Impulse 115P ist mit einem eingebauten EQ ausgestattet, um das natürliche Ansprechen des Woofers im System zu erweitern und auszugleichen. Die Bässe werden angehoben, und das System weist ein flaches Ansprechen auf und sollen – wenn überhaupt – nur weniger zusätzlichen EQ erfordern. Wurden die Bässe für den Impulse 115P von außen zusätzlich zu stark angehoben, kann dies bei sehr hohen Schalldruckpegeln zu einer verfrühten Überlastung führen. Durch Verringerung des externen EQs (Mischpult, EQ im Rack) sollen sümmtliche Verzerrungen beseitigt werden. Werde der kosmos-Schalter (7c) gedrückt, sollte versucht werden, diese Funktion zu umgeben und die Verzerrung so zu beseitigen.
Werden zusätzliche Lautsprecher verwendet, die an die Left- und Right-Ausgänge (9) angeschlossen sind, muss sichergestellt werden, dass ihre Impedanz mindestens 8 Ohm beträgt. Trennen Sie die Lautsprecher vorübergehend ab, sodass Sie feststellen konnen, ob sie die Verzerrung verursachen. Sind die Left- und Right-Lautsprecher die Ursache für die Verzerrung, wurde die Gesamtkapazität des Impulse 115P oder der Lautsprecher mölicherweise übersritten. Verringern Sie den Drive-Pegel, und überprüfen Sie nochmals die Impedanz der Lautsprecher (mindestens 8 Ohm).
Pflege und Wartung
Ihr Impulse 115P ist ein robustes und langlebiges Produkt, das bei sorgfälliger Pflege über lange Jahre zuverlüssig seinen Dienst tut. Hören Sie auf ihren gesunden Menschenverstand undlesen Sie sich die Sicherheitshinweise durch, um gefährliche Betriebsbedingungen zu vermeiden. Bevor jegliche Art von Arbeiten am Gerät durchgeführt werden, muss es von der Wechselstromquelle getrennt werden. Lassen Sie sãmtliche Wartungsarbeiten von qualifizierten Kundendiensttechnikern durchführten.
Sonnenlicht bzw. Hitze
Vermeiden Sie, dass das Gerät länger direktem Sonnenlicht ausgesetzt ist, da dies Überhitzung und Abschaltung durch den Überhitzungsschutz zur Folge haben kann. Ein Betrieb bei übermäßiger Hitze kann ebenfls zur Abschaltung durch den Überhitzungsschutz führen.
Lagern Sie das Gerät nicht bei extremer Hitze oder Kälte oder extrem hoher Feuchtigkeit.
Reinigung
Reinigen Sie den Impulse 115P nie, solange er ans Netz angeschlossen oder eingeschaltet ist! Wenn das Gerät vollständig von Wechselstromanschlüssen abgetrennt ist, können Sie Schmutz, Staub und dergleichen mit einem trockenen Tuch entfern. Der Impulse 115P darf Nie mit starken Lösungsmitteln gereinigt werden. Achten Sie daraufuf, dass keine Flüssigkeiten in den Impulse 115P gelangen!
Überlackieren
Sollten der Impulse 115P Kratzer oder Abriebstellen haben, können diese mit einem schwarzen Permanent-Marker überlackiert werden. Ist das Gitter verfürt oder verschmutzt, kann es mit einem milden Haushaltsreiniger gereinigt werden. Ist das Gitter verkratzt, kann es mit der entsprechenden Mischung aus silberner und schwarzer Farbe überlackiert werden. Lackieren Sie Kratzer am Gitter, die bis aufs Metall gehen, direkt, sodass Rostbildung verhindert wird.
Überprüfung der Sicherheit der Beschlagteile
Nach den ersten Monaten des Einsatzes und auch regelmäßig danach muss überprüft werden, ob die Beschlagteile noch fest sitzen. Überprüfen Sie die Schrauben auf der Rückseite und der Schallwand. Da das Gerät beim Einsatz in hohem Maß Vibrationen ausgesetzt ist, können sich die Schrauben mit der Zeit losen.
