MODE D'EMPLOI IMPULSE 115P PEAVEY

AVERTISSEMENT: Afin de prévenir les risques de décharge électrique ou de feu, n’exposez pas cet

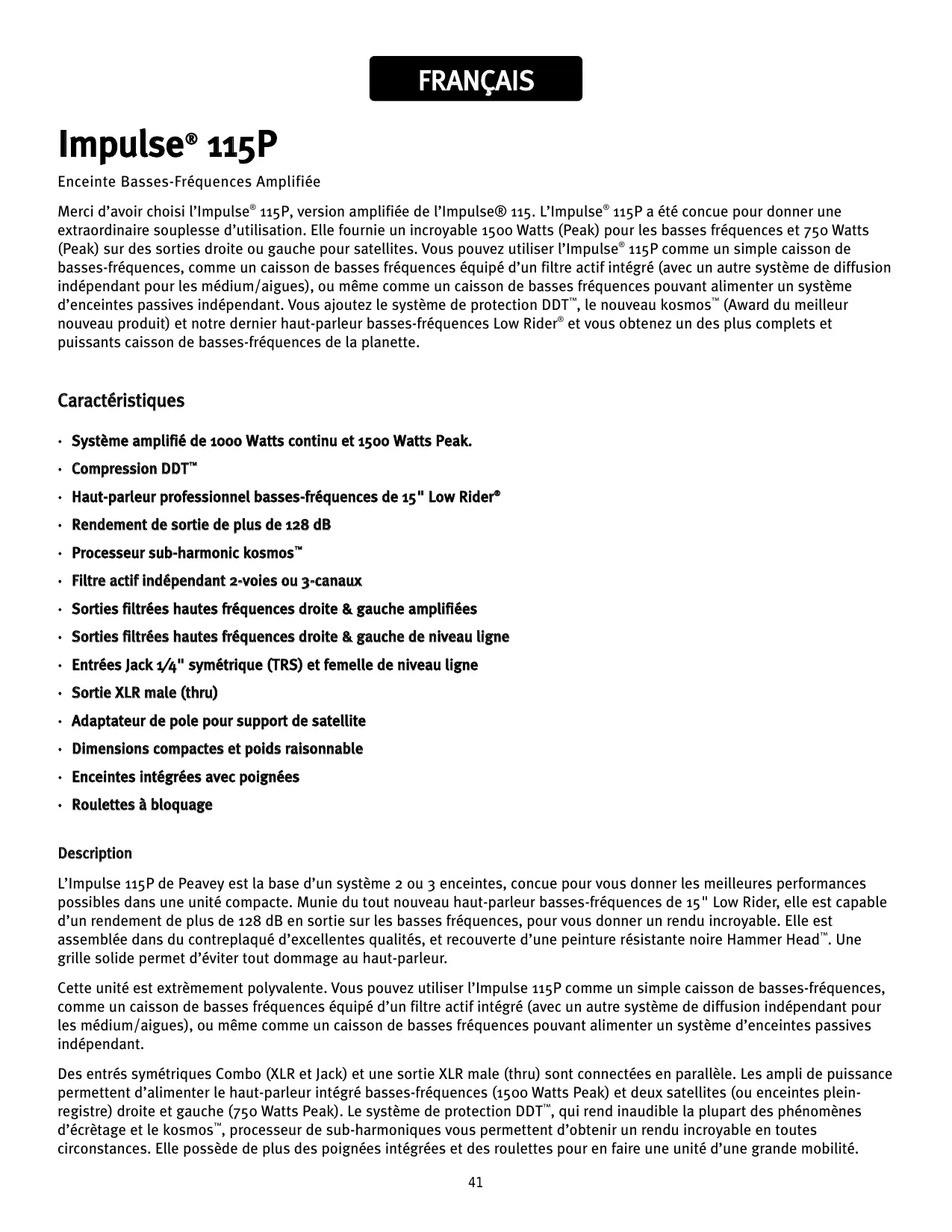

DDT Dynamic Range: Greater than 18 dB THD & IM: Typically less than 0.3% Damping Factor: Typically less than 100 @ 1000 Hz‚ 8 Ohms Power Requirements: 1300 W‚ 120 VAC‚ 60 Hz FRANÇAIS Impulse® 115P Enceinte Basses-Fréquences Amplifiée Merci d’avoir choisi l’Impulse® 115P‚ version amplifiée de l’Impulse® 115. L’Impulse® 115P a été concue pour donner une extraordinaire souplesse d’utilisation. Elle fournie un incroyable 1500 Watts (Peak) pour les basses fréquences et 750 Watts (Peak) sur des sorties droite ou gauche pour satellites. Vous pouvez utiliser l’Impulse® 115P comme un simple caisson de basses-fréquences, comme un caisson de basses fréquences équipé d’un filtre actif intégré (avec un autre système de diffusion indépendant pour les médium/aigues), ou même comme un caisson de basses fréquences pouvant alimenter un système d’enceintes passives indépendant. Vous ajoutez le système de protection DDT™, le nouveau kosmos™ (Award du meilleur nouveau produit) et notre dernier haut-parleur basses-fréquences Low Rider® et vous obtenez un des plus complets et puissants caisson de basses-fréquences de la planette. Caractéristiques

• Système amplifié de 1000 Watts continu et 1500 Watts Peak.
• Haut-parleur professionnel basses-fréquences de 15" Low Rider®
• Rendement de sortie de plus de 128 dB
• Processeur sub-harmonic kosmos™
• Filtre actif indépendant 2-voies ou 3-canaux
• Sorties filtrées hautes fréquences droite & gauche amplifiées
• Sorties filtrées hautes fréquences droite & gauche de niveau ligne
• Entrées Jack 1⁄4" symétrique (TRS) et femelle de niveau ligne
• Sortie XLR male (thru)
• Adaptateur de pole pour support de satellite
• Dimensions compactes et poids raisonnable
• Enceintes intégrées avec poignées
• Roulettes à bloquage Description L’Impulse 115P de Peavey est la base d’un système 2 ou 3 enceintes, concue pour vous donner les meilleures performances possibles dans une unité compacte. Munie du tout nouveau haut-parleur basses-fréquences de 15" Low Rider, elle est capable d’un rendement de plus de 128 dB en sortie sur les basses fréquences, pour vous donner un rendu incroyable. Elle est assemblée dans du contreplaqué d’excellentes qualités, et recouverte d’une peinture résistante noire Hammer Head™. Une grille solide permet d’éviter tout dommage au haut-parleur. Cette unité est extrèmement polyvalente. Vous pouvez utiliser l’Impulse 115P comme un simple caisson de basses-fréquences, comme un caisson de basses fréquences équipé d’un filtre actif intégré (avec un autre système de diffusion indépendant pour les médium/aigues), ou même comme un caisson de basses fréquences pouvant alimenter un système d’enceintes passives indépendant. Des entrés symétriques Combo (XLR et Jack) et une sortie XLR male (thru) sont connectées en parallèle. Les ampli de puissance permettent d’alimenter le haut-parleur intégré basses-fréquences (1500 Watts Peak) et deux satellites (ou enceintes pleinregistre) droite et gauche (750 Watts Peak). Le système de protection DDT™, qui rend inaudible la plupart des phénomènes d’écrètage et le kosmos™, processeur de sub-harmoniques vous permettent d’obtenir un rendu incroyable en toutes circonstances. Elle possède de plus des poignées intégrées et des roulettes pour en faire une unité d’une grande mobilité.

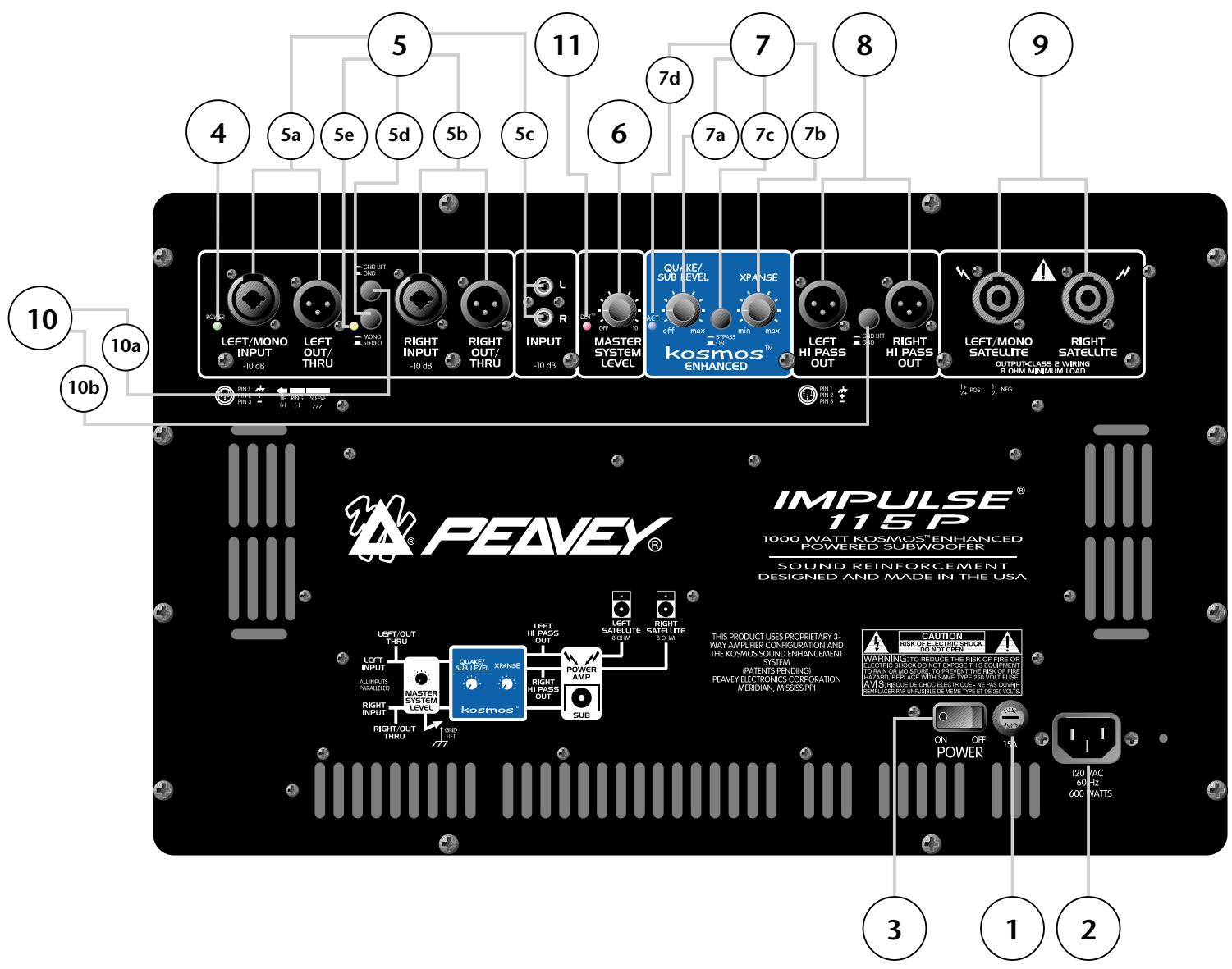

Fusible (1) L’Impulse® 115P est équipé d’un fusible pour la protéger des surcharges ou de pannes éventuelles. Il est situé dans le porte fusible et est de type ABC, à coupure rapide et de 15 Amp. LE FUSIBLE DOIT ETRE REMPLACE SI NECESSAIRE AVEC UN AUTRE FUSIBLE POSSEDANT LES MEMES CARACTERISTIQUES. Si vous grillez le fusible répétitivement, votre unité doit être vérifiée par un technicien agréé. ATTENTION: Toujours mettre votre unité hors tension avant de remplacer son fusible. Connecteur d’Alimentation IEC (2) Ce réceptacle vous permet de connecter un cordon IEC (fourni) standard. Ne jamais déconnecter la prise de terre pour votre propre sécurité et celle de votre matériel. Pour éviter tout risque, toujours vérifier que les différentes unités de votre système soient correctement connectés à la terre. Vérifier également que votre unité est prévue pour recevoir l’alimentation que vous voulez lui fournir. Les caractéristique de l’alimentation nécessaire sont imprimées proche du réceptacle IEC. Interrupteur d’Alimentation (3) Cet interrupteur 2-positions vous permet de votre unité sous/hors tension. La position sous tension est annotée ON.

LED d’Alimentation (4) S’illumine lorsque l’appareil est sous tension. Entrées (5) Les entrées droite(5b) et gauche(5a) sont des prises combo femelles, acceptant Jack 1/4" TRS (3-connecteur) ou XLR, doublées d’une prise male XLR toutes en parallèle. En d’autres mots, vous pouvez aisèment chainer votre Impulse® 115P avec d’autres, ou même d’autres système indépendants. Des entrés assymétriques droite et gauche de type RCA (5c) sont également présentes pour permettre facilement de connecter un lecteur CD ou équivalent. Un sélecteur Mono vous permet d’alimenter les deux côtés avec l’entrée gauche si vous ne nécessitez pas la stéréo. La LED adjacente (5d) s’illumine pour indiquer l’activation du mode mono. Contrôle de Volume Principal (6) Utilisé en conjonction avec les contrôles du Kosmos(7)‚ ce contrôle vous permet d’augmenter /réduire le volume du système général. La LED rouge adjacente (11) vous indique l’activation de la protection DDT. Sa fonction vous est décrite plus loin dans ce manuel. kosmos (7) Le kosmos est un générateur de fréquences sub-harmoniques doublé d’un contrôleur de phase médium/aigue. Il permet de transformer un signal banal en le rendant à la fois plus profond et plus dynamique. Le contrôle Quake/Sub (7a) vous permet d’altérer l’apport de sub-harmoniques du kosmos et simultanément le niveau du caisson de basses fréquences. Le contrôle Xpanse(7b) vous permet d’altérer le niveau de traitement des fréquences médium/aigues du kosmes et simultanément le niveau des sorties satellites (8 et 9). Le sélecteur Bypass (8) vous permet de désengager complètement le kosmos. En mode Bypass, le contrôle Quake/Sub n’affectera que le volume du caisson basses-fréquences. Une LED bleue adjacente vous indique que le kosmos est désactivé. Sorties Satellites (8) Ces sorties droite et gauche, de niveau ligne sont affectées par le contrôle volume principal (6). Elles sont filtrées et le signal obtenu est médium/aigu (plus de 120 Hz). Elles permettent d’envoyer le signal des satellites vers une autre unité indépendante. Sorties amplifiées pour enceintes satellites (9) Ces sorties droite et gauche vous permettent de connecter deux enceintes passives pour compléter votre système de diffusion. Ce signal est filtré coupe-bas pour éviter d’envoyer des fréquences graves dans ces enceintes. Interrupteur de niveau de masse (Ground Lift) (10) Ces interrupteurs vous permettent de palier à d’éventuels problèmes de boucle de masse dues aux connections des entrées (10a) ou des sorties (10b). Laissez les en position normal sauf si vous expérimentez des problèmes de masse. Ils peuvent être altérés indépendamment. LED DDT (11) Cet indicateur s’illumine lorsque la compression DDT travaille sur le signal. Cette illumination doit rester intermittente pour éviter une déformation audible du signal. Si elle s’illumine constamment, vous devez diminuez le gain du signal amplifié. La Led DDT s’illuminera également à la mise sous tension pour vous signaler l’activation du RampUp™, circuit contrôlant la montée en puissance à la mise sous tension.

Attention Vous devez positionner votre unité à plus de 30 cm de toute paroi combustible. Ne jamais connecter les entrées de votre Impulse® 115P aux sorties d’une unité de puissance, ces entrées sont prévues pour un signal de niveau ligne. NE PAS ENLEVER la grille de protection. NE PAS UTILISER les groupes de connecteurs des entrées comme unité de mixage, en envoyant plus d’un signal par coté. Ces différentes entrées sont prévues pour vous permettre de chainer plusieurs unités indépendantes, d’autres Impulse® 115P par exemple. Tenter d’envoyer plusieurs signaux simultanés à ces entrées peut endommager votre matériel. Vous devez utiliser une unité de mixage dédiée si vous désirez envoyer plusieurs signaux aux entrées de votre Impulse® 115P. Attention: L’Impulse® 115P est une unité très efficace et puissante. Des pertes définitives d’audition peuvent être engendrées par des expositions prolongées à de la musique à haut volume. Si vous êtes décu par les performances de votre Impulse® 115P, n’oubliez pas que le signal très clair et net de votre enceinte portera par sa dynamique. Prenez du recul! Ce système est capable d’un rendement de plus de 128dB. Utiliser l’Adaptateur de Pole Cet adaptateur intégré vous permet d’utiliser votre Impulse® 115P comme base d’un pied d’enceinte satellite. Ces satellites ne doivent excéder 75 cm de hauteur ou 30 kg. Le pole prévu pour cette application est le pole #00326540. Il mesure 92 cm de long et son diamètre est de 3.5 cm. Le pole doit être complètement enfoncé dans son réceptacle avant d’installer le satellite. Alimentation électrique L’Impulse® 115P est livrée avec un cable d’alimentation électrique IEC de 2.5m de long. Si vous utilisez une rallonge pour alimenter l’enceinte, vérifiez qu’elle est capable de fournir suffisamment de courant et qu’elle n’est pas utilisée pour d’autres appareils. Envoyer un Signal à votre Impulse® 115P Votre Impulse® 115P peut recevoir un signal de nombreuses facons différentes. L(es)’entrée(s) de niveau ligne vous permettent une(deux) connecteur(s) Jack(s) 2 ou 3-connecteurs (signal symétrisé) ou une(deux) XLR(s). Ne connectez pas de cables aux entrées si votre unité est sous tension. Bien que votre Impulse® 115P peut s’accomoder d’un signal assymétrique (Jack 2-connecteurs), le résultat sera de bien meilleur qualité avec un signal symétrique (Jack 3-connecteurs ou XLR). Si vous utilisez un signal assymétrique (Jack 2-connecteurs ou RCA), la sortie de chainage Thru sera également en assymétrique. Parfois, dans le cas de problème d’interférences, il peut être intéressant de déconnecter la masse du signal de la masse de l’enceinte. Vous pouvez pour cela utiliser l’interrupteur Ground Lift (10a) situé en dessous des connecteurs d’entrées. Attention dans le cas de manipulation sur les entrées. Vérifier que les contrôles de volume soient en position minimum avant toute manipulation de cable ou de l’interrupteur Ground Lift. L’utilisation de cables blindés est conseillés pour amener le signal à votre Impulse® 115P. Ils permettent de réduire les bruits parasites et votre Impulse® 115P travaillera plus efficacement. Il est également recommandé de ne pas tendre des cables entre des enceintes, et si possible de les fixer au sol près des connecteurs.

Contrôle de Volume Votre Impulse® 115P est équipé d’un contrôle de volume (Master System Level - 6). Avec ce contrôle en position maximum (sens horaire), la sensibilité d’entrée de votre Impulse 115P est de 0.375 VRMS. Quand ce contrôle est positionné mi-course, cette sensibilité est de 1.5 VRMS, proche d’amplificateur de puissance standard. Cette position est idéale lorsque vous utilisez votre Impulse 115P avec une unité de mixage standard. Les unités de puissance de votre Impulse 115P sont munis du circuit de protection DDT. Une LED (11) située proche du contrôle de volume (6) s’illumine pour vous indiquer l’activation du DDT. Celui-ci réduit le gain de votre signal à la moindre détection d’une saturation, vous permettant d’éviter tout phénomène d’écrètage, dangereux pour vos enceintes. Des effets de Larsen ou une très mauvaise source peuvent également déclencher le DDT. Assurez-vous de toujours mettre sous tension vos unités périphèriques avant votre Impulse 115P. De même, assurez-vous de positionner le volume principal de votre enceinte amplifié au minimum avant sa mise sous tension. Ajustez les contrôles du kosmos™ Le niveau du processeur kosmos de fréquences sub-harmoniques est contrôlé par Master System level (6). Pour augmenter le niveau des sub-harmoniques, diminuer le Master System level (6) et augmenter le Level/Quake (7a). Quand vous utiliser votre Impulse 115P avec des enceintes passives (satellites), la relation entre le Master System level (6) et le Level/Quake (7a) déterminera la balance entre le sub et les enceintes satellites. La quantité de signal ajouté par le Kosmos ne peut être contrôlé indépendamment. Néanmoins, vous pouvez le désengager grace au bouton de Bypass (7c). Quand vous utilisez votre Impulse 115P avec un système indépendant plein-registre, en utilisant les sorties hautes-fréquences de niveau ligne (8), le contrôle d’Xpanse (7b) vous permet d’ajuster l’effet du processeur sur les médium/aigues. Le contrôle de volume étant possible grace au contrôle propre au système de diffusion médium/aigus. Sorties Hautes-Fréquences (High-Pass) Ces sorties sont de basse-impédance et filtrées pour ne donner que les fréquences médium/aigues de votre signal d’origine. Le niveau de ces sorties est le niveau ligne; et elles sont affectées par le contrôle de volume Master System level (6) de votre Impulse 115P. La pin-2 est positive et ce signal peut-être envoyé directement vers la plupart des systèmes de diffusion ou enceintes amplifiées. Si vous expérimentez des bruits parasites ou grondement de basses-fréquences, il peut être intéressant de déconnecter la masse du signal de celle de votre unité. Pour cela, utilisez l’interrupteur Ground-Lift (10b) situé en dessous du cable de connection de votre Impulse 115P. Attention dans le cas de manipulation sur les entrées. Vérifier que les contrôles de volume soient en position minimum avant toute manipulation de cable ou de l’interrupteur Ground Lift. Sorties Droite & Gauche Ces sorties vous donnent un signal amplifié filtré, pour connecter des enceintes satellites ou plein-registre d’impédance supérieure à 8 Ohms. Le contrôle d’Xpanse (7b) affectera ses sorties. Impulse 115P : Utilisation en Caisson de Basses-Fréquences Si vous désirez utiliser votre Impulse 115P uniquement comme un caisson de basses fréquences, envoyer un signal plein-registre Mono ou Stéréo sur son(ses) entrée(s) (5). Positionnez l’interrupteur Mono/Stéréo (5d) en fonction du signal présent. Votre Impulse 115P reproduira les fréquences entre 45 et 120 Hz. Impulse 115P: Utilisation en Caisson de Basses-Fréquences avec Filtres Actifs Vous pouvez utiliser votre Impulse 115P comme un caisson filtré. En effet, les sorties (8) vous donnent un signal de niveau ligne pouvant alimenter un système indépendant ou des enceintes amplifiées. Le signal obtenu à ces sorties ne possède pas de basses fréquences inférieures à 120 Hz.

Impulse® 115P: Système Stéréo 3-Enceintes Pour cette configuration, envoyer votre signal stéréo plein-registre à votre Impulse 115P par ses entrés (5). Vérifier que l’interrupteur Mono/Stéréo (5d) soit en position Stéréo. Connecter des enceintes satellites ou médium/aigues (réponse descendant jusqu’à 120Hz) aux sorties droite et gauche (9). Ces enceintes s’occuperont de la diffusion de vos signaux médium/aigus droite et gauche. Vous obtenez alors un système 3enceintes (caisson de basses-fréquences Mono et 2 satellites en Stéréo) idéal pour les applications mobiles et à fortes demandes en basses-fréquences. 2 Impulse 115Ps avec 2 Enceintes Satellites Postionnez les interrupteurs Mono/Stéréo (5d) en position Mono sur les deux Impulse 115P. Sur chacune d’elles, envoyer un côté de votre signal Stéréo (une Impulse 115P pour le signal droit, l’autre pout le signal gauche). Connecter sur chaque Impulse 115P une enceinte passive à sa sortie gauche (LEFT OUTPUT (9)). Vous obtenez alors un système Stéréo avec une Impulse 115P et une enceinte passive par côté. Utilisation de Multiple Impulse 115P Les Impulse 115P possèdent des connecteurs d’entrée/sortie vous permettant de connecter ensemble plusieurs enceintes. Connecter la première Impulse 115P à votre table de mixage. De cette Impulse 115P en utilisant la sortie THRU, connecter une autre Impulse 115P . Cette connexion peut-être répétée pour connecter ensemble un certain nombre d’Impulse 115P, dépendant de la qualité et la longueur des cables. N’effectuez pas de connexions entre des Impulse 115P sans que celles-ci soient mises hors-tension. Applications Votre Impulse 115P peut-être utilisé dans de nombreuses applications, comme base d’un ensemble Sub/Satellites (2 ou 3 pièces) ou même comme simple caisson de basses-fréquences amplifié. Elle a été concue pour s’accomoder à la fois d’un signal de sortie de table de mixage, de lecteur CD, MiniDisc ou cassettes.

Pas de Signal en Sortie Tout d’abord, asssurez-vous que votre unité est correctement connectée (alimentation électrique) et qu’elle est sous tension. Assurez-vous que la LED (4) est illuminée. Dans le cas contraire, vérifiez la position de l’interrupteur d’alimentation (3) et l’état du cable d’alimentation IEC ainsi que sa connection (2). Si tout vous parait normal, vérifiez aors le fusible (1). Reportez-vous au panneau arrière de votre unité pour les précautions de manipulation. Une fois que vous vous êtes assuré de l’alimentation électrique, vérifiez que vous envoyez un signal compatible avec votre unité. Déconnectez le cable d’arrivée du signal de votre Impulse 115P et essayez d’obtenir un signal sur un matériel équivalent (amplificateur de puissance, enceinte amplifiée,…). Si vous obtenez alors un signal, reconnecter le cable à l’entrée de votre Impulse 115P et vérifier la position du contrôle de volume (au départ entre 1/3 et 1/2 de sa course). Si votre Impulse 115P a été exposée au soleil ou à tout autre source de chaleur, il est probable que la sécurité thermique soit engagée. Laissez votre Impulse 115P refroidir et ré-essayer après un temps de latence suffisant. Si vous n’obtenez toujours pas de signal en sortie, votre unité a besoin d’être vérifiée par un technicien agréé Peavey. Hum ou Buzz Essayez de connecter l’Impulse 115P à une prise secteur différente. L’utilisation de différentes sources pour l’Impulse 115P et la table de mixage peut parfois créer un bourdonnement. Assurez-vous que des câbles blindés ont été utilisés entre les entrées de la l’Impulse 115P et les sorties de la table de mixage.

Si vous expérimentez des bruits parasites ou grondement de basses-fréquences, il peut être intéressant de déconnecter la masse du signal de celle de votre unité. Pour cela, utilisez l’un des interrupteurs Ground-Lift. L’un est dédié aux entrées (10a) et l’autre aux sorties satellites (10b). Vérifier que les contrôles de volume soient en position minimum avant toute manipulation de cable ou de l’interrupteur Ground Lift. Si un système de lumières clignotantes est connecté à la même source d’alimentation que l’Impulse® 115P ou que le mixeur, un souffle induit par le système d’illumination peut être présent en sortie de l’enceinte. Dans ce cas, connectez le système à une autre prise secteur ou évitez le clignotement des lampes. Vérifier également que votre unité soit correctement reliée à la prise de terre. Saturation/Craquement de Haut-parleur Votre Impulse 115P peut produire un signal d’une forte puissance à de très basses fréquences. Elle est capable de faire vibrer tout type de matériel présent. Elle peut également provoquer des vibrations sur des étagères, un plafond suspendu, des poignées de portes,…tout ce qui n’est pas solidement fixé! Assurez vous que les vibrations que vous obtenez ne proviennent pas de ces matériels, et non de votre Impulse 115P. Sorties Excessives de Hautes Fréquences du Caisson Sub Assurez-vous que l’interrupteur Mono/Stéréo (5d) est en position enfoncé (Mono). Ceci devrait éliminer ces hautes fréquences. Si vous utilisez votre Impulse 115P comme base d’un système stéréo 3-enceintes, des hautes fréquences peuvent être reproduites par le caisson de basses-fréquences, si ces fréquences ne sont présentes que sur un seul côté du signal. Ceci est normal et ne devrait pas nuire à votre prestation. Voix d’Hommes avec Trop de Dynamique dans les Graves Le niveau de votre caisson de basses fréquences est certainement trop haut ou le niveau du processeur Kosmos est trop haut. Pour diminuer le niveau des sub-harmoniques, diminuer le Level/Quake (7a) et augmenter le Master System level (6). Son distordu Assurez-vous d’abord que la table de mixage (ou la source du signal) n’est pas en distorsion ou ne crée aucun écrêtage. Cela peut se produire si le contrôle de volume (6) de l’Impulse 115P a été réglé trop bas. Assurez-vous que les Jacks d’entrée (5) sont correctement connectés sur le panneau arrière de l’Impulse 115P Vérifiez que les entrées utilisées sont les bonnes (5), et non la sortie filtrée (7) pour des signaux d’entrées de niveau ligne. Vérifiez qu’aucun ampli de puissance n’est connecté aux entrées de l’Impulse 115P. Si vous utilisez une rallonge pour alimenter l’enceinte, vérifiez qu’elle est capable de fournir suffisamment de courant et qu’elle n’est pas utilisée pour d’autres appareils. L’Impulse 115P possède un équaliseur fixe interne destiné à étendre et assouplir la réponse du haut-parleur. Un filtre anti-infrabasses est inclu et la réponse du système est aussi plate que possible. Si le signal alimentant l’enceinte a été sur-équalisé dans les basses, l’Impulse 115P peut entrer en distorsion lors de hauts niveaux de pression accoustique. N’équalisez pas excessivement les basses à partir de vos appareils externes (mixeurs, équaliseurs rack). Si vous utilisez le processeur interne (Kosmos), essayez de le désengager pour comparer le résultat. Si vous utilisez des haut-parleurs supplémentaires connectés aux sorties amplifiées droite et gauche (9), assurez-vous qu’ils soient d’impédance supérieure ou égale à 8 Ohms. Déconnectez temporairement les hautsparleur pour vérifier qu’ils ne sont pas les sources de la distortion, due à un sur-travail de l’amplificateur dédié. Maintenance Votre Impulse 115P vous apportera satisfaction pendant de nombreuses années si elle est utilisée correctement. Lisez attentivement toutes les instructions de ce manuel afin d’éviter toute erreur de manipulation et de connexion.

Exposition au soleil/Chaleur Evitez l’exposition prolongée au soleil pouvant provoquer la mise en route de la protection thermique. L’exposition à des niveaux de chaleur excessifs peut aussi provoquer le déclenchement de cette protection. N’entreposez pas l’appareil dans des endroits extrêmement froids ou chauds ou présentant des niveaux d’humidité élevés. Attendez que l’enceinte atteigne la température de la pièce avant utilisation. Nettoyage Ne nettoyez jamais votre Impulse® 115P lorsqu’elle est branchée ou sous tension! Une fois la prise secteur de l’appareil déconnectée, utilisez un chiffon légèrement humide pour retirez la saleté et la poussière. N’utilisez pas de solvants sur l’Impulse 115P car ils pourraient attaquer le polymère constituant l’enceinte. Aucun fluide ne doit couler à l’intérieur de l’Impulse 115P. Touchup Si votre Impulse 115P présente des marques ou rayures, il est possible de les faire disparaître en utilisant un marqueur permanent noir. Si la surface rayée est importante, frottez-là avec une brosse abrasive pour plastiques. Utilisez le marqueur permanent sur la surface en retirant le surplus d’encre avec un chiffon propre. Pour une meilleure protection des cosmétiques, utilisez des agents protecteurs tel WD-40® ou Armor All® sur les surfaces plastiques de l’enceinte uniquement. Note: L’enceinte sera glissante aprés un tel traitement. Essuyez-là avec un chiffon doux et propre. Si la grille se décolore ou se retrouve recouverte de puossière, utiliser un nettoyant tel que 409® ou Fantastic® appliqué grave à un chiffon doux et légèrement humide. Enlevez l’excès de produit. Accastillage de fixation Aprés quelques mois d’utilisation, vérifiez les fixations de votre Impulse 115P. Vérifiez les vis de fixation du panneau arrière à l’enceinte et celles du baffle (panneau avant) au reste de l’enceinte. L’appareil subit de fortes vibrations et cela peut causer un léger dévissage des éléments de fixation.
