| Produkttyp | CobraNet Audio-Gateway mit 8 Line-Pegel Ausgängen |
| Marke | PEAVEY |
| Modell | MEDIAMATRIX CAB 8O |
| Audiokanäle | 8 Line-Pegel Ausgänge |
| Netzwerkprotokoll | CobraNet über Ethernet 100BaseT |
| D/A-Wandler | 24 Bit, 128-fach Oversampling, Delta-Sigma-Modulation |
| Abtastrate | 48 kHz |
| Übertragungsquantisierung | 24 oder 20 Bit wählbar |
| Frequenzgang | 20 Hz – 20 kHz, +0/-0,5 dB |
| Klirrfaktor (THD) | 0,01% bei 1 kHz, 0,02% bei 20 kHz |
| Signal-Rauschabstand (Line) | 95 dBA, 93 dB ungewichtet |
| Maximaler Ausgangspegel | +24 dBu an 600 Ohm |
| Ausgangsverstärkung | -95,5 dB bis +31,5 dB in 0,5 dB Schritten |
| Ausgangsimpedanz | 100 Ohm |
| Analoge Steuereingänge | 8 Ports, 0-10 V DC (interne Spannung verfügbar) |
| TTL-Ausgänge | 8 Ausgänge, 0 oder +5 V DC, max. 28 mA gesamt |
| Relais | 8 Relais NO/NC, 120 V AC/DC, max. 2 A |
| Serielle Schnittstelle | RS-485, zwei Mehrpunktverbindungen |
| Word-Clock-Anschlüsse | 2 BNC (automatische Redundanz) |
| Stromversorgung | 100-240 V AC, 47-63 Hz, max. 20 W |
| Leistungsaufnahme | 20 W, 68 BTU/h |
| Abmessungen (B x T x H) | 48,26 x 29,71 x 4,39 cm |
| Nettogewicht | 3,81 kg (8,4 lb) |
| Montage | 19-Zoll-Rack, 1U, Lüfterkühlung |
| Oberfläche | Grau lackierter Stahl |
| Zulassungen | UL, ULC, CE, FCC Part 15A |
| Mitgeliefertes Zubehör | Abnehmbares Netzkabel, 4 Gummifüße |
| Wartung und Reinigung | Mit einem weichen, trockenen Tuch reinigen. Keine Lösungsmittel oder Scheuermittel verwenden. |
| Sicherheit | Das Gerät vor Wartungsarbeiten vom Netz trennen. Nicht Feuchtigkeit aussetzen. |
Häufig gestellte Fragen - MEDIAMATRIX CAB 8O PEAVEY
Benutzerfragen zu MEDIAMATRIX CAB 8O PEAVEY
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Beschallungssystem kostenlos im PDF-Format! Finden Sie Ihr Handbuch MEDIAMATRIX CAB 8O - PEAVEY und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. MEDIAMATRIX CAB 8O von der Marke PEAVEY.
BEDIENUNGSANLEITUNG MEDIAMATRIX CAB 8O PEAVEY

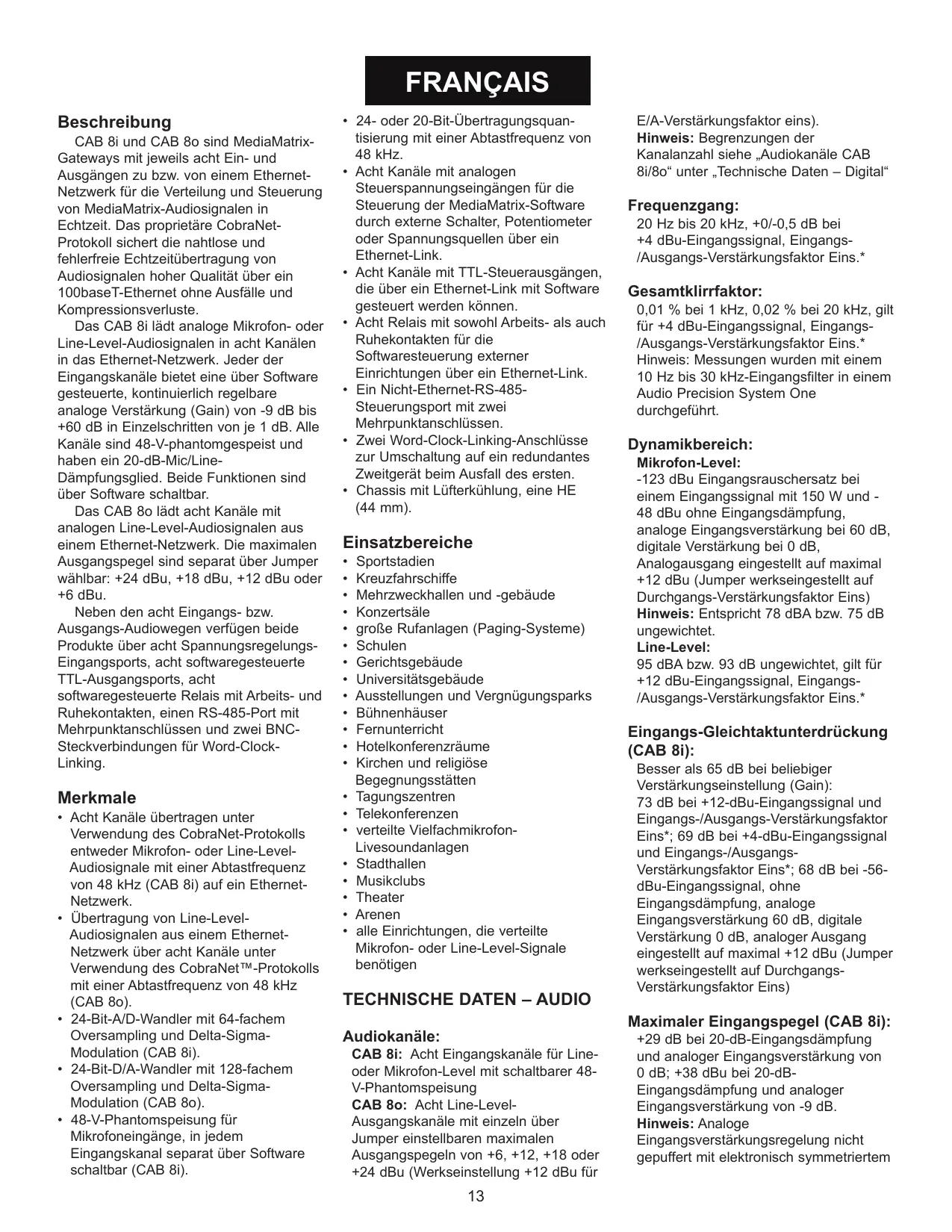

CAB 8i und CAB 8o sind MediaMatrix-Gateway mit jeweils acht Ein- und Ausgangen zu bzw. von einem Ethernet-Netzwerk für die Verteilung und Steuerung von MediaMatrix-Audiosignalen in Echtzeit. Das propietäre CobraNet-Protokoll sichert die nahtlose und fehlerfreie Echtzeitübertragung von Audiosignalen hoher Qualität über ein 100baseT-Ethernet ohne Ausfälle und Kompressionsverluste.
Das CAB 8i ländt analoge Mikrofon- oder Line-Level-Audiosignalen in acht Kanälen in das Ethernet-Netzwerk. Jedi der Eingangskanä beiet eine über Software gesteuerte, kontinuierlich regelbare analoge Verständung (Gain) von -9 dB bis +60 dB in Einzelsritten von je 1 dB. Alle Kanäle sind 48-V-phantomgespeist und haben ein 20-dB-Mic/Line-Dämpfungsglied. Beide Funktionen sind über Software schaltbar.
Das CAB 8o ladt acht Kanale mit analogen Line-Level-Audiosignalen aus einem Ethernet-Netzwerk. Die maximalen Ausgangspiegel sind separat uber Jumper wahlbar: +24 dBu, +18 dBu, +12 dBu oder +6 dBu.
Neben den acht Eingangs- bzw. Ausgangs-Audiowegen verfügen beide Produkte über acht Spanningsregelungs-Eingangssports, acht softwaregesteuerte TTL-Ausgangssports, acht softwaregesteuerte Relais mit Arbeits- und Ruhekontakten, einen RS-485-Port mit Mehrpunktanschlüssen und zwei BNC-Steckverbindungen für Word-Clock-Linking.
Merkmale
- Acht Kanäle übertragen unter Verwendung des CobraNet-Protokolls entweder Mikrofon- oder Line-Level-Audiosignale mit einer Abtastfrequenz von 48 kHz (CAB 8i) auf ein Ethernet-Network.
- Übertragung von Line-Level-Audiosignalen aus einem Ethernet-Network über acht Kanäle unter Verwendung des CobraNet™-Protokolls mit einer Abtastfrequenz von 48 kHz (CAB 80).
24-Bit-A/D-Wandler mit 64-fachem Oversampling und Delta-Sigma-Modulation (CAB 8i).
24-Bit-D/A-Wandler mit 128-fachem Oversampling und Delta-Sigma-Modulation (CAB 8o). - 48-V-Phantomspeisung für Mikrofoneingänge, in jedem Eingangskanal separates Software schaltbar (CAB 8i).
24- oder 20-Bit-Übertragungsquantisierung mit einer Abtastfrequenz von 48kHz
- Acht Kanäle mit analogen Steuerspannungseingängen für die Steuerung der MediaMatrix-Software durch externe Schalter, Potentiometer oder Spanningsquellen über ein Ethernet-Link.
- Acht Kanäle mit TTL-Steuerausgängen, die über ein Ethernet-Link mit Software gesteuert werden können.
- Acht Relais mit sowohl Arbeits- als auch Ruhekontakten für die Softwaresteuerung externer Einrichtungen über ein Ethernet-Link.
- Ein Nicht-Ethernet-RS-485-Steuergutsport mit zwei Mehrpunktanschlüssen.
Zwei Word-Clock-Linking-Anschlusszur Umschaltung auf ein redundantes Zweitgerat beim Ausfall des ersten.
- Chassis mit Lüfterkuhlung, eine HE (44 mm).
Einsatzbereiche
Sportstadien
- Kreuzfahrschiffe
Mehrzweckhallen und -gebäude
- Konzertsäle
- große Rufanlagen (Paging-Systeme)
Schulen
- Gerichtsgebäude
- Universitatsgebäude
Ausstellungen und Vergütungsparks
Bühnenhäuser
Fernunterricht
- Hotelkonferenzräume
- Kirchen und religiöse Begegnungsstätten
- Tagungszentren
- Telekonferenzen
- verteilte Vielfachmikrofon-Livesoundanlagen
- Stadthallen
- Musikclubs
Theater
- Arenen
- alle Einrichtungen, die verteilte Mikrofon- oder Line-Level-Signale benötigen
TECHNISCHE DATEN - AUDIO
Audiokanäe:
CAB 8i: Acht Eingangskanäle für Lineoder Mikrofon-Level mit schaltbarer 48-V-Phantomspeisung
CAB 8o: Acht Line-Level-Ausgangskanäle mit einzeln über Jumper einstellbaren maximalen Ausgangspegeln von +6, +12, +18 oder +24 dBu (Werkseinstellung +12 dBu für
E/A-Verständungsfaktor eins).
Hinweis: Begrenzungen der Kanalanzzahl siehe „Audiokanäle CAB 8i/8o" unter „Technische Daten – Digital“
Frequenzgang:
20 Hz bis 20 kHz, +0/-0,5 dB bei +4 dBu-Eingangssignal, Eingangs-/Ausgangs-Verstärkungsfaktor Eins.*
Gesamtklirrfaktor:
0,01 % bei 1 kHz, 0,02 % bei 20 kHz, gilt für +4 dBu-Eingangssignal, Eingangs-/Ausgangs-Verständungsfaktor Eins.* Hinweis: Messungen wurden mit einem 10 Hz bis 30 kHz-Eingangsfilter in einem Audio Precision System One durchgeführt.
Dynamikbereich:
Mikrofon-Level:
-123 dBu Eingangsrauschersatz bei einem Eingangssignal mit 150 W und -48 dBu ohne Eingangsdämpfung, analoge Eingangsverständigung bei 60 dB, digitale Verständigung bei 0 dB,
Analogausgang eingestellt auf maximal +12 dBu (Jumper werkseingesetzt auf Durchgangs-Verständungsfaktor Eins)
Hinweis: Entspricht 78 dBA bzw. 75 dB ungewichtet.
Line-Level:
95 dBA bzw. 93 dB ungewichtet, gilt für +12 dBu-Eingangssignal, Eingangs-/Ausgangs-Verständungsfaktor Eins.*
Eingangs-Gleichtaktunterrückung (CAB 8i):
Besser als 65 dB bei beliebiger Verständungseinstellung (Gain): 73 dB bei +12-dBu-Eingangssignal und Eingangs-/Ausgangs-Verständungsfaktor Eins*; 69 dB bei +4 -dBu-Eingangssignal und Eingangs-/Ausgangs- Verständungsfaktor Eins*; 68 dB bei -56- dBu-Eingangssignal, ohne Eingangsdampfung, analoge Eingangsverständung 60 dB, digitale Verständung 0 dB, analoger Ausgang eingeselt auf maximal +12 dBu (Jumper werkseingeselt auf Durchgangs- Verständungsfaktor Eins)
Maximaler Eingangspegel (CAB 8i):
+29 dB bei 20-dB-Eingangsdämpfung und analoger Eingangsverständlung von 0 dB; +38 dBu bei 20-dB-Eingangsdämpfung und analoger Eingangsverständlung von -9 dB.
Hinweis: Analoge
Eingangsverständrungsregelung nicht gespfert mit elektronisch symmetriertem
Verständner, symmetrische
Eingangsschaltung mit Regelung in 1-dB-Schritten, spezifizierte
Gleichtaktunterrückung.
Maximaler Ausgangspegel (CAB 8o):
+24 dBu an 600 W
Verständung (Gain) CAB 8i:
Softwaregeregelte analyge Verstärkung von -9 dB bis +60 dB, regelbar in 1-dB-Schritten, über Software wahlbarer analoger Mic/Line-Eingangsschalter. (Bei Wahl von Line-Level wird 20-dB-Eingangsdämpfungsglied zwischengeschalttet.)
Verständung (Gain) CAB 80:
Softwaregeregelte analogue Ausgangsverständlung von -95,5 dB bis +31,5 dB, regelbar in 0,5-dB-Schritten, interne Analogausgangs-Jumper für maximalen Ausgangspiegel von +6, +12, +18 oder +24 dBu. Hinweis: Von der Verwendung als Mikrofon-Level-Ausgang wird wegen des Rauschens im extremen unteren Ausgangspiegelbereich abgeraten.
Eingangsimpedanz (CAB 8i):
Je nach Einstellung 22,2 kW für Line-Eingang und 2,2 kW für Mikrofoneingang.
Ausgangsimpedanz (CAB 8o):
100 W, minimale Nennbelastbarkeit
600 W
Analoge LED-Anzeige:
Acht Spitzenwertanzeigen (Anzeige der Aussteuerungsreserve), kalibriert in dBu, überwachen den Analogsignalpegel an den Eingangen zu den A/D-Wandlern fur den CAB 8i sowie an den Ausgangen der D/A-Wandler fur den CAB 8o. Oberste rote LED zeigt ggf. eine A/D-bzw. D/A-Übersteuerung an. Hinweis: Im Normalbetrieb sollte die oberste LED nie aufleuchten.
Hinweis 1: Die Audiomeßwerte beziehen sich je nach Zusammenhang auf den Eingang des CAB 8i und den Ausgang des CAB 8o.
Hinweis 2: Alle Angaben sind typische Daten.
*beteut keine Eingangsdampfung, Analogeingangsverständung 0 dB, digitale Verständung 0 dB, Analogausgang eingestellt auf maximal +12 dBu (Jumper werkseingesetzt auf Durchgangs-Verständungsfaktor Eins)
TECHNISCHE DATEN - DIGITAL
A/D- und D/A-Quantisierung: 24-Bit-Auflösung
Audiosignal-Übertragungsquantisierung über CobraNet:
über Software schaltbar, 24- oder 20-Bit-Auflösung
Digitale Verarbeitung:
24-Bit-Signalprozessoren, 56-Bit-Akkumulatoren
Audio-Abtast- und Taktrate:
Audio-Abtastrate 48 kHz, digitale Signalprozessoren 80 MHz, MasterTaktgeber12,288 MHz
Audiokanäle CAB 8i/8o:
- acht bei Wahl der 20-Bit-Übertragungsquantisierung
- sieben bei Wahl der 24-Bit-Übertragungsquantisierung
Technische Daten - Steuerung: CobraNet-E/A:
100BaseT-Ethernet über achtpolige RJ-45-Standardbuchse
RS-485:
Ein Port mit zwei dreipoligen Halbduplex-Mehrpunktanschlüssen
Steuerungsports:
Eingangssteuerspannung:
0 V= bis +10 V=, Regelung über externen Potentiometer oder externe Spanningsquelle (Versorgungsspannung von 10 V= liegt intern an)
Softwaregesteuerter TTL- (Transistor-Transistor-Logik-)Ausgang:
0 V= oder +5V=, Verteilung von maximal 28 mA auf 8 Ausgänge
Acht softwaregesteuerte Relais mit sowohl Arbeits- als auch Ruhekontakten:
Maximale Kontaktspannung: 120 V~ oder = Maximaler Kontaktstrom: 2 A
Word-Clock-Ports:
zwei BNC-E/A-Ports
Hinweis: Verwendbar für Umschaltung von einem CAB 8 auf ein zweites Gerät (Redundanz) im Störungsfälle.
TECHNISCHE DATEN-ALLGEMEIN
Abmessungen:
CAB 8i und CAB 8o: H:44 mm, B:483 mm, T:297 mm
Nettogewicht: CAB 8i:3,86 k CAB 8o:3,81 I
Netzanschluß: Schaltnetzteil: maximal 1,4 A, 100 - 240 V~, 47 - 63 Hz
Leistung und Wärmeabgabe:
CAB 8i: 25 W, 85 BTU/h
CAB 8o: 20 W, 68 BTU/h
Maximale Stoßstromsträke: CAB 8i und CAB 8o: weniger als 1,4 A.
Außenflächen: Stahl lackiert mit grauer Pulverbeschichtung
Zubehör: abnehmbares Netzkabel, vier selbstklebende Gummifüße
Normenerfüllung: UL, CUL, CE FCC Part 15, A
TECHNISCHE DATEN FÜR SYSTEMMINGENIEURE
Die Audiomeßwerte werden ggf. auf folgende Weise ermittelt: Eingangssignale werden CAB 8i zugeführrt und digital durch einen Ethernet-Hub übertragen; Ausgangssignale werden vom CAB 8o abgegeben.
CAB 8i: Das Peavey CAB 8i bietet acht Kanäle für Mikrofon- oder Line-Level-Audiosignale, die in ein Ethernet-Netzwerk eingespeist werden. Durch den Einsatz des CobraNet-Audiosignal-Übertragungsprotokolls, das eine deterministische Signalverteilung ermöglicht, erfolgt die Übertragung der Audiosignale über ein 100BaseT-(Fast-)Ethernet über die volte Bandbreite mit hoher Qualität und ohne verlustreiche Kompressionsverfahren, Signalausfälle oder sonstige Qualitätsverluste. Das Gerät verfügbar über 24-Bit-A/D-Wandler mit einer auf 20 oder 24 Bit einstellbaren Übertragungs-Quantisierung unter Anwendung einer Abtastrate von 48kHz
Der Frenenzgang des Geräts beträgt 20 Hz bis 20 kHz mit +0/-0,5 dB oder better. Der Gesamtklirr faktor beträgt bei einem +4-dBu-Eingangssignal hochstens 0,01 % bei 1 kHz und 0,02 % bei 20 kHz. Das Gerät hat für Line-Level-Signale einen Dynamikbereich von 95 dBA bzw. 93 dB ungewichtet und einen Eingangsrauschersatzpegel von -124 dB für Mikrofonsignale. Die Gleichtaktunterrückung (CMRR) liegt bei
allen Verständungseinstellungen oberhalb von 65 dB. Der maximale Eingangspegel ohne Übersteuerung liegt bei +38 dB unter Einhaltung der angegebenen Gleichtaktunterrückung. Die Eingangsverständung des CAB 8i liegt zwischen -9 dB und +60 dB und ist in 1-dB-Teilschritten regelbar. Die Eingangsimpedanz des CAB 8i beträgt 2,2 kW für Mikrofonsignale (20-dB-Ausgangsdämpfung) und 22,2 kW für Line-Signale (20-dB-Eingangsdämpfung).
Die Steuerfunktionen umfassen acht Relais mit sowohl Ruhe- als auch Arbeitskontakten sowie acht TTL- Steuerausgangskanale. Beide sind uber ein Ethernet-Link durch Software ansteuerbar. Ferner sind acht analoge Steuerspannings-Eingangsgkanale mit Ports zum Ansteuern von Parametern der MediaMatrix-Software durch externe Schalter, Potentiometer oder Spannungssquellen uber ein Ethernet-Link vorgesehen.
Die Anzeigeinstrumente an der Frontblende zeigen folgende Systemzustände an: Signalübertragung, Signalempfang, Übertragungsfehler, Empfangsfehler, Störungsanzeige, Link-Anzeige, Leiterzustand, Zustand der Steuerung über RS-485 sowie das Anliegen der Betriebsspannung. Ferner sind auf der Frontblende acht Spitzenwertanzeigen (Anzeige der Aussteuerungsreserve) angebracht, die die Analogsignalpegel an den Eingängen zu den A/D-Wandlern überwachen. Die oberste rote LED zeigt ggf. eine A/D-bzw. D/A-Übersteuerung an.
An der Rückwand des Geräts befinden sich ein abnehmbares Netzkabel, ein Hauptschalter zum Einsatzen der Stromversorgung sowie eine Netzstrom-Steckdose mit eingebautem selbst-rücksetzendem Unterbrecher. Externe oder interne Sicherungen sind nicht zulässig. Ferner sind zwei Word-Clock-Anschlüsse vorgesehen, die im Störungsfall eine automatische Umschaltung auf ein Redundanzgerätermöglichen. Zur Erleichterung der Anschlußinstallation und der Störungssuche sind abnehmbare Euro-Schraubklemmen für abisolierte Kabelvorhanden. An diesen Klemmen werden alle Line- und Mikrofon-Levelanschlüsse sowie alle Steuerspannungs-, TTL-, Relais- und RS-485-Anschlüsse vorgenommen. Für die Einbindung in das Ethernet-Netzwerk verfügt das Gerät über eine achtpolige RJ-45-E/A-Standardbuchse.
Das Gerät ist ohne Standfuß 483 mm breit, 327 mm tief und 44 mm hoch. Es wiegt netto 3,86 kg und entspricht einer Rack-Höheneinheit (44 mm). Sein luftergekühtes Stahlgehäuse ist mit graufarbener Pulverbeschäftung versehen.
Das Gerät verbraucht maximal 25 W und nimmt maximal 1,4 A Strom auf. Im Lieferumfang inbegriffen sind ein abnehmbares Netzkabel und vier Gummifüsse. Das Gerät erfüllt die normativen Vorschriften von UL, CUL und CE sowie Teil 15 A der FCC-Vorschriften. Die Typenbezeichnung lautet Peavey Electronics Corporation Modell CAB 8i.
CAB 80:
Das CAB™ 80 bietet acht Kanäle für Line-Level-Audiosignale, die aus einem Ethernet-Netzwerk aufgenommen werden. Durch den Einsatz des CobraNet-Audiosignal-Übertragungsprotokolls, das eine deterministische Signalübermittlung über Ethernet ermöglich, erfolgt die Übertragung der Audiosignale über ein 100BaseT-(Fast-)Ethernet über die volle Bandbreite mit hoher Qualität und ohne verlustreiche Kompressionsverfahren, Signalausfälle oder sonstige Qualitätsverluste. Das Gerät verfügt über 24-Bit-A/D-Wandler mit einer auf 20 oder 24 Bit einstellbaren Übertragungs-Quantisierung unter Anwendung einer Abtastrate von 48 kHz.
Der Frenenzgang des Geräts beträgt 20 Hz bis 20 kHz mit +0/-0,5 dB oder better. Der Gesamtklirrfactor beträgt bei einem +4-dBu-Ausgangssignal hochstens 0,01 % bei 1 kHz und 0,02 % bei 20 kHz. Der Dynamikbereich umfaßt 95 dBA bzw. 93 dB ungewichtet. Der maximale Ausgangspiegel beträgt +24 dBu bei einer Last von 600 W oder mehr. Die Verständung des CAB 8o liegt zwischen -95,5 dB und +31,5 dB und ist in 0,5-dB-Teilsritten regelbar. Die Ausgangsimpedanz des CAB 8o beträgt 100 W und ist für eine Last von 600 W oder mehr ausgelegt.
Die Steuerfunktionen umfassen acht Relais mit sowohl Ruhe- als auch Arbeitskontakten sowie acht TTL- Steuerausgangskanale. Beide sind uber ein Ethernet-Link durch Software ansteuerbar. Ferner sind acht analogue Steuerspannungs-Eingangsgkanale vorgesehen, uber deren Ports Parameter der MediaMatrix-Software durch externe Schalter, Potentiometer oder Spanningsquellen mittels eines EthernetLinks angesteuert werden konnen.
Die Anzeigeinstrumente an der Frontblende zeigen folgende Systemzustände an: Signalübertragung, Signalempfang, Übertragungsfehler, Empfangsfehler, Störungsanzeige, Link-Anzeige, Leiterzustand, Zustand der Steuerung über RS-485 sowie anliegenden Betriebsspannung. Ferner sind auf der Frontblende acht Spitzenwertanzeigen (Anzeige der Aussteuerungsreserve) angebracht, die die Analogsignalpegel an den Ausgängen der D/A-Wandler überwachen. Die oberste rote LED zeigt ggf. eine D/A-Ubersteuerung an.
An der Rückwand des Geräts befinden sich ein abnehmbares Netzkabel, ein Hauptschalter zum Einschalten der Stromversorgung sowie eine Netzstrom-Steckdose mit eingebautem selbst-rücksetzendem Unterbrecher. Externe oder interne Sicherungen sind nicht zulässig. Ferner sind zwei Word-Clock-Anschlüsse vorgesehen, die im Störungsfall eine automatische Umschaltung auf ein Redundanzgerätermöglichen. Zur Erleichterung der Anschlußinstallation und der Störungssuche sind abnehmbare Euro-Schraubklemmen für abisolierte Leitervorhanden. An diesen Klemmen werden alle Line-Level-, Steuerspannings-, TTL-, Relais- und RS-485-Anschlüsse vorgenommen. Für die Einbindung in das Ethernet-Network verfügt das Gerät über eine achtpolige RJ-45-E/A-Standardbuchse.
Das Gerät ist ohne Standfuß 483 mm breit, 327 mm tief und 44 mm hoch. Es wiegt netto 3,81 kg und entspricht einer Rack-Höheneinheit (44 mm). Sein luftergekühtes Stahlgehäuse ist mit graufarbener Pulverbeschäftung versehen.
Das Gerät verbraucht maximal 20 W und nimmt maximal 1,4 A Strom auf. Im Lieferumfang inbegriffen sind ein abnehmbares Netzkabel und vier Gummifüsse. Das Gerät erfüllt die normativen Vorschriften von UL, CUL und CE sowie Teil 15 A der FCC-Vorschriften. Die Typenbezeichnung lautet Peavey Electronics Corporation Modell CAB 8o.
