BEDIENUNGSANLEITUNG EVH WOLFGANG SPECIAL GUITAR PEAVEY

DEUTSCH Vielen Dank, daß Sie für den Kauf einer Peavey EVH Wolfgang Special Gitarre entschieden haben. Diese Gitarre wurde von Fachleuten gebaut, die nur das beste Material, das man für Geld bekommen kann, verarbeitet haben. Wie bei all unserem anderen Equipment haben wir auch beim Bau unserer Gitarren eine Kombination von leading-edge Technologie und traditioneller Handarbeit eingebracht. Fragen Sie Ihren Peavey-Händler nach einer Liste unseres musikalischen Equipments und Zubehörs. EVH Wolfgang Special Features Body (Korpus)

• Schön gezeichnete Ahorndecke auf Lindenkorpus
• Komfortables, einzigartiges Offset Cutaway Design Neck/Hals

Hardrock Ahornhals und Griffbrett, oil-finish Zweifache Graphitverstärkung und verstellbarer Halsstab 25 1/2" Mensur, 22 Jumbo-Bünde 15" Griffbrett 10 Grad geneigte Kopfplatte mit 3+3 Stimm-Mechaniken Fest verschraubte Konstruktion Schraubhals mit abgeflachtem Hals-Korpus-Übergang Elektronik

• Zwei speziell angefertigte Peavey humbucking pickups

• Switchcraft 3-wege doppelpoliger Umschalter und Ausgangsbuchse

• Peavey/Floyd Rose lizensierte, double-locking TremoloEinheit
• D-Tuner (nur beim Tremolo-Model erhältlich)
• Verchromte Hardware-finish Konstruktion Body/Korpus Der Korpus dieses Instruments ist aus ausgewählten Harthölzern hergestellt, die speziell für die Tonqualität, aber auch ihrer Natürlichkeit wegen ausgesucht wurden. Die gewölbte Oberseite sowie das asymmetrische Bodydesign bieten Ihnen Komfort, die richtige Balance und die größtmöglichste Spielfreiheit. Neck/Hals Der ausgesuchte Ahornhals besticht besonders durch seine Stabilität und ausgesprochene Unempfindlichkeit. Die Halsschienen-Verstellung ist leicht erreichbar und zusätzliche Stabilität wird durch zwei Grafitverstärkungen erreicht. Pickups/Tonabnehmer Zwei Peavey Humbucking Pickups, die speziell nach Edward's Vorstellungen gewickelt wurden, haben optimale Ausgangsleistung und Klangfarbe. Ein zweimaliger Wachs-Tauchprozeß erlaubt Ihnen den Ultra-low NoiseBetrieb und verhindert die Mikrofonie. Die Pickups sind direkt in den Body geschraubt, was gleichfalls zur Mikrofonieverhinderung bei maximaler Lautstärke beiträgt. Controls/Regler Pickup Wahlschalter (1) Mit diesem 3-Stufenschalter können Sie verschiedene Pickup-Kombinationen wählen.

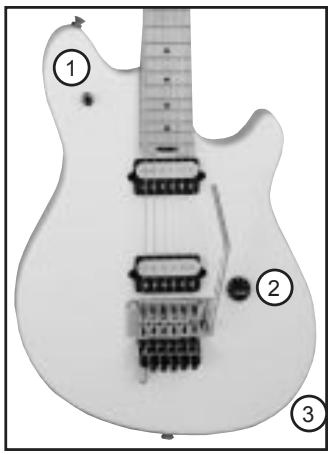

(2) Der Lautstärke-Regler kontrolliert alle Signale die von den Pickups kommen.Im Uhrzeigersinn gedreht, erhalten Sie Lautstärke, bei einer Drehung entgegen dem Uhrzeigersinn reduzieren Sie die Lautstärke. Ausgangsbuchse

(3) Sie können an die Ausgangsbuchse StandardGitarrenpatch-Kabel anschließen. (Wir empfehlen hier Abschirmkabel von Peavey). Einstellungen/Adjustment Ihr Instrument wurde im Werk auf genaue Intonation eingestellt. Selbstverständlich werden Sie Ihre Gitarre nach Ihren eigenen Vorstellungen neu einstellen. Wenn Sie die nachfolgenden Instruktionen beachten, können Sie dies leicht selbst tun. Bitte lesen Sie sich diese Bedienungsanleitung durch, bevor Sie irgendwelche Einstellungen an Ihrer Gitarre vornehmen. Halsstab

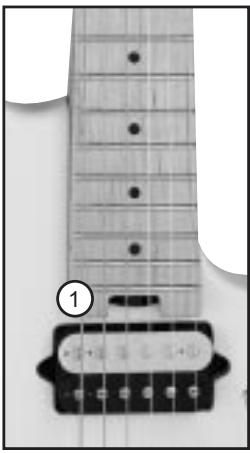

(1) Alle Gitarrenhälse haben eine leichte Krümmung, damit die Saiten nicht mit den Bünden in Berührung kommen. Dieses Instrument ermöglicht Ihnen einen leichten Zugriff auf das Halsstab-Einstellrad, welches sich am Ende des Halses befindet. Dieses Rad kann mit einem Schraubenschlüssel oder einem kleinen Schraubenzieher

eingestellt werden. Setzen Sie den Schraubenzieher an und drehen Sie in die entsprechende Richtung.

Stellen Sie das Instrument auf Standard (A-440) Stimmung Drücken Sie die tiefe E-Seite am ersten und letzten Bund nieder. Achten Sie darauf, daß zwischen der Saite und dem achten Bund ein Zwischenraum vorhanden ist. Der Zwischenraum sollte allerdings nicht weniger als .005"und nicht mehr als .015" betragen. Um die Saitenlage zu erhöhen, lösen Sie das Halsstab-Einstellrad, indem Sie es entgegen dem Uhrzeigersinn drehen. Für eine geringere Saitenlage (Geraderichten des Gitarrenhalses) drehen Sie das Einstellrad im Uhrzeigersinn. Stimmen Sie Ihr Instrument und wiederholen Sie die Schritte 1- 5 so lange, bis Sie die die Sauberkeit des Klanges eingestellt haben. Tremolo Bridge Das Peavey/Floyd Rose lizensierte double-locking TremoloSystem besteht aus der locking Topnut, locking Bridge Sattel und einer Stahlbrückenplatte mit einem massiven MessingTrägheitsmoment-Block für maximale Einstellstabilität, Widerstand und Klangübertragung. Dieses Tremelo-System wurde für optimale Intonation, Tonhöhenwechsel und leichte Bespielbarkeit entwickelt. Um dieses Gerät richtig einzustellen, müssen Sie sich zuerst mit der Bedienungsanleitung vertraut machen. Die Saiten sind an der locking Topnut und der Brücke geklemmt, die Ihnen während dem Spielen die bestmögliche Einstellung gewährleistet. Akurate Tremolo-Einstellung ist auch ein Resultat von genauer Balance zwischen der Saitenspannung und der Tremolo-Federspannung. Diese Gitarre wurde ab Werk mit Peavey Wolfgang Gitarrensaiten bestückt. Wenn Sie eine dickere oder dünnere Saitenstärke bevorzugen, müssen Sie die Federspannung wie auch die Intonation wieder neu einstellen. Sollten Sie neue Saiten aufziehen wollen, lesen Sie bitte die Bedienungsanleitung.

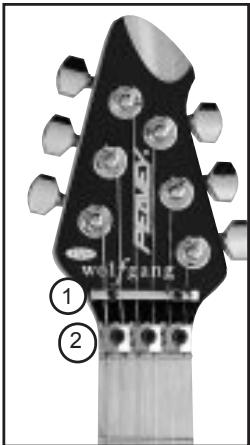

Saitenniederhalter (1) Der Saitenhalter wird für den richtigen Anpressdruck der Saiten auf den Klemmsattel benötigt. Der Saitenniederhalter sollte so niedrig eingestellt werden, daß die Saiten komplett auf der Oberfläche des Klemmsattels anliegen. So wird einer Verstimmung nach dem Festklemmen vorgebeugt. Klemmsattel

(2) Mit dem beigefügten 3mm Imbusschlüssel lösen Sie bitte die drei Klemmschrauben, um die die Saiten durch die Schlitze durchziehen zu können. Stimmen Sie die Gitarre und ziehen Sie die Klemmschrauben wieder an. BITTE DIE SCHRAUBEN NICHT ÜBERDREHEN. Saiten aufziehen Nachdem Sie die Klemmschrauben an dem Sattel gelöst haben, stellen Sie bitte die Gitarre anhand der StimmMechanik so ein, daß die Saitenspannung nachläßt. Lösen Sie die Klemmschrauben an dem Tremolo mit ca. 3 Umdrehungen mit dem 3 mm Imbusschlüssel. Führen Sie das Saitenende durch die Stimm-Mechanik und den Klemmsattel. Überstehende Saitenlängen schneiden Sie ungefähr 2,5 cm hinter den Klemmschrauben des Tremolos ab. Führen Sie das Saitenende in das Böckchen und ziehen Sie die Schrauben an. BITTE DIE SCHRAUBEN NICHT ÜBERDREHEN. Stellen Sie die Feinstimmschrauben auf mittlere Position ein. Dehnen Sie die Saiten und stimmen Sie diese neu. Drehen Sie den Klemmsattel wieder zu, dehnen Sie die Saite noch einmal und beschäftigen Sie sich dann mit dem Feinstimmung.tuning. (Bitte sehen Sie auch den nächsten Abschnitt). D-Tuner Betrieb und Einstellung. Der D-Tuner ist eine einzigartige Umstimm-Vorrichtung, die Ihnen sofortige “Drop-D” Einstellung ermöglicht, indem Sie

die tiefe E-Saite auf D umstimmen. Die Vorrichtung ist an der Klemmschraube der tiefen E-Seite angebracht, er wird aktiviert, indem er entweder hineingeschoben (ein für E) oder herausgezogen (aus für D) wird. Bitte lesen Sie die Bedienungsanleitung durch, bevor Sie irgendwelche Einstellungen vornehmen. fine-tuning adjustment screw “E” position set screw “D” position

1. Lösen Sie die Sattelklemmschraube für die tiefe ESaite.

2. Stellen Sie den D-Tuner auf Positioin “D” indem Sie

ihn vom Tremelo wegschieben.

3. Drehen Sie die Feinstimmschraube für die tiefe E-Saite

dem Uhrzeigersinn entgegengesetzt bis es nicht mehr geht. Danach drehen Sie die Feinstimmschraube im Uhrzeigersinn 1 mal eine ganze Drehung. Jetzt kann der D-Tuner richtig funktionieren.

4. Unter Verwendung des Tuners strecken und stimmen

Sie die tiefe E-Saite auf “D”, dann schrauben Sie den Klemmsattel wieder zu, stimmen Sie “D” fein ein, unter Benutzung der Feinstimmschraube.

5. Schieben Sie den D-Tuner mit leichtem Druck an die

Brücke heran. Der D-Tuner steht jetzt in der “E”-Position. Die Feinstimmschraube sollte jetzt oben auf der glatten Fläche des D-Tuners positioniert sein.

6. Prüfen Sie die Stimmung der tiefen E-Saite.

7. Wenn die tiefe E-Saite nicht gestimmt ist, benutzen Sie

bitte den beigefügten 1.5mm Imbus-schlüssel, um die gesetzte Schraube an dem D-Tuner einzustellen. Drehen Sie im Uhrzeigersinn, wenn die Stimmung zu tief ist und gegen den Uhrzeigersinn, wenn die Stimmung zu hoch ist.

8. Ziehen Sie den D-Tuner zurück in die “D”-Position und

stimmen Sie erneut. Ziehen Sie ihn zurück zur “E”Position und überprüfen Sie erneut ihre Stimmung und stellen Sie die Schraube ein, falls erforderlich.

9. Wenn die Schraube am D-Tuner korrekt eingestellt ist,

verwenden Sie bitte nur die Feinstimmschraube für Ihre Einstellungen. (Die Feinstimmschraube wird beide Noten in beiden Positionen stimmen). Es wird empfohlen, da§ der D-Tuner, die Feinstimmschraube und das Bšckchen gesŠubert und eingefettet werden, da Ihnen dies eine einwandfreie Funktion des GerŠtes gewŠhrleistet. Beim Bšckchen sollte darauf geachtet werden, da§ es einen gewissen Freiraum hat, dies ist fŸr den korrekten Betrieb des D-Tuners unumgŠnglich. Hinweis Beim Wechseln zu anderen SaitenstŠrken oder Abweichung der vorgeschriebenen Tonhšhe (A-440) mu§ der D-Tuner wieder neu eingestellt werden. Tremolo Bridge Höhe Die Höhe der Bridge läßt sich mit 2 Einstellschrauben justieren. Drehen Sie die beiden Einstellschrauben im Uhrzeigersinn, um die Höhe der Brücke zu verringern. Sie erweitern die Höhe der Brücke, wenn Sie die Einstellschrauben entgegen dem Uhrzeigersinn drehen. Tremolo Federspannung Die Federspannung der Tremelo Brücke wird eingestellt, indem Sie die Federspannungsschraube, die die Federkralle in Position hält, drehen. Um an die Federspannungsschraube und Federkralle heranzukommen, müssen Sie den Deckel auf der Rückseite der Gitarre entfernen. Nach Edward’s Spezifikationen ist das Tremolo System so eingestellt, daß es für maximales Sustain und Klang auf dem Korpus aufliegt. So kann nur nach unten tremoliert werden. Das garantiert Ihnen auch dann eine Stimmstabilität, wenn Sie den D-Tuner benutzen oder wenn eine Saite reißt. Diese Gitarre ist mit 2 Federn ausgestattet, welche die genaue Spannung für die Saitenstärke die mit dieser

Gitarre mitgeliefert wird, hat. Eine extra Feder wird mitgeliefert, sollten Sie eine dickere Saitenstärke bevorzugen. Die richtige Federspannung ist erreicht, wenn die Unterseite der Tremolo-Grundplatte auf der Oberfläche des Gitarrenkorpus aufliegt, ohne daß Sie viel Kraft aufbringen müssen, um den Tremolo-Arm zu bewegen. Das Tremolo kann so eingestellt werden, daß es als ein “floating Style Tremolo” eingesetzt werden kann, indem Sie die Federspannung lösen. Drehen Sie die Federspannungs-Schrauben im Uhrzeigersinn um die Spannung zu vergrößern, und entgegengesetzt, um die Spannung zu verringern. Ihr Instrument sollte in der richtigen Tonhöhe Pitch (A-440) gestimmt sein, bevor Sie irgendwelche Änderungen vornehmen. Wenn Sie den Òfloating Tremolo StyleÓ wŸnschen, dann empfehlen wir Ihnen, den D-Tuner abzunehmen, da sein Betrieb eine VerŠnderung in der Saitenspannung hervorruft, die dann das Stimmen der anderen Saiten beeinflu§t. Soll der D-Tuner entfernt werden, finden Sie eine extra Spannungsfeder in Ihrem Koffer. Hinweis ACHTUNG: Lockern Sie alle Saitenspannungen, bevor Sie Tremolofe-der einbauen oder herausnehmen. Tremolofedern sind fŸr hohe Spannungen entwickelt. Wenn Sie VerŠnderungen vornehmen mšchten, tun Sie dies sehr vorsichtig. Tremolo-Arm Der Tremolo-Arm ist in die Tremolo Armfassung auf der Grundplatte eingelassen und verschraubt. An dieser Einheit kann die Vorspannung, die den Tremolo-Arm lockert oder festsetzt eingestellt werden. Viele Gitarristen bevorzugen den Tremolo-Arm fester eingestellt. Sie können dies tun, indem Sie den 12 mm-Schlüssel benutzen, um den Tremolo-Arm in Position zu bringen und festzuschrauben. Wenn Sie den Tremolo-Arm nicht festschrauben möchten, lösen Sie einfach die Mutter, die den Tremolo-Arm in Position hält. Auf der Rückseite der Gitarre befindet sich

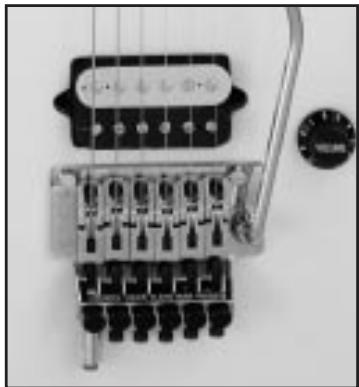

eine Abdeckplatte, unter der sich die Mutter befindet. Edward bevorzugt ein extrem gelöstes Feeling, mit einem Spielraum von ca. 2,5 cm bevor das Tremolo ausgelöst wird. Dies trifft jedoch nur auf Edward’s Spielstil zu, welches es ihm erlaubt, den Tremolo-Arm festzuhalten, während er spielt ohne den Tremolo-Arm zu bewegen oder zu benutzen. Saiten-Intonation Die genaue Einstellung der Saiten-Intonation garantiert Ihnen, daß Ihr Instrument an jedem Punkt des Halses gespielt, stimmt. Die Intonation wird eingestellt, indem man die Tonhöhe einer offenen Saite mit der Tonhöhe derselben Saite, die jedoch eine Oktave höher gegriffen am 12ten Bund gespielt wird, vergleicht. Die Saitenlänge der Saite wird verändert, indem man den Sattel entweder vor oder zurückstellt. Weiterhin ist es abhängig davon, ob die gespielte Note höher oder tiefer ist als die offene gespielte Note. Dieser Vorgang sollte immer nur mit neuen Saiten durchgefŸhrt werden. Gebrauchte Saiten kšnnen Einstellungsprobleme verursachen. Es ist oft sehr schwer fŸr ein nicht geschultes Ohr zu hšren, wann die offene und die gegriffene Note exakt die selbe Stimmung haben. Hinweis Manche Musiker sind der Meinung, da§ es einfacher ist, den Flageolet-Ton am 12ten Bund der Saite mit dem der gegriffenen Note am 12ten Bund zu vergleichen. Ein Flageolet wird gespielt, indem man die Saite mit der rechten Hand anschlŠgt und man dieselbe Saite mit dem linken Zeigefinger (so leicht wie mšglich) direkt Ÿber dem 12ten Bund berŸhrt. Der linke Finger wird so schnell wie mšglich weggenommen, wenn man die Saite gezupft hat, die

dann einen ÒChimeÓ-Effekt erklingen lŠ§t. Dies wird dann mit der gegriffenen Note verglichen. Damit es Ihnen erleichtert wird, die Gitarre akurat einzustimmen, empfehlen wir Ihnen ein StimmgerŠt, das Sie in den meisten MusikgeschŠften kaufen kšnnen.

1. Achten Sie darauf, daß die Halsschieneneinstellung

und Saitenlage korrekt eingestellt sind. Die Saiten sollten neu sein.

2. Stimmen Sie das Instrument zu Standard (A-440)

3. Halten Sie die Gitarre in einer normalen Spielhaltung

oder plazieren Sie die Gitarre auf eine saubere, flache Ebene, so daß der Korpus mit der Arbeitsfläche in Berührung ist. Der geringste Druck am Hals beeinflußt die Einstellungen.

4. Spielen Sie die tiefe (E) Saite offen und vergleichen Sie

die Tonhöhe der gleichen Saite wenn sie am 12ten Bund gegriffen wird. Diese Noten sollten gleich klingen (es gibt hier jedoch eine Differenz von einer Oktave).

5. Nehmen Sie einen 2.5mm Imbussschlüssel für das

Tremolo oder einen flachen Schraubenzieher für die Fixed Bridge und stellen Sie den Saitensattel so ein, daß beide, die gegriffenen und offenen Noten gleich klingen. Wenn die gegriffene Note höher ist als die offene Note, muß die Saitenlänge der Saite erneut eingestellt werden. Versetzen Sie den Brückensattel weg von den Pickups. Wenn die gegriffene Note sich tief anhört, muß die Saitenlänge verkürzt werden. Wenn Sie den Brückensattel näher zu den Pickups hin versetzen, verkürzen Sie die Länge der Saite. Hinweis Oft ist es notwendig, die Tonhšhe der offenen Note neu einzustellen, wenn die BrŸckenposition verŠndert wurde.

6. Wiederholen Sie die Schritte 4 und 5 für die restlichen

7. Wiederholen Sie die Schritte 1-6 bis die Einstellung

aller Saiten stimmt.

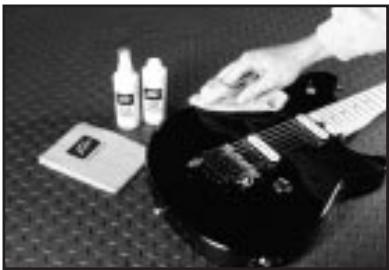

Pflege Ihres Instruments Die EVH Wolfgang ist ein erstklassiges musikalisches Instrument, das nur aus den feinsten Materialien hergestellt wurde. Wenn Sie Ihre Gitarre immer gut behandeln, dann wird Sie Ihnen auf Jahre hin beim Spielen viel Freude bereiten. Temperatur und Feuchtigkeit Es ist wichtig, daß Ihr Instrument keinen extremen Witterungsbedingungen ausgesetzt wird. Bitte bewahren Sie Ihre Gitarre nur im Koffer auf, wenn Sie sie nicht spielen. Saiten Ihre Gitarre wurde mit Qualitäts-Saiten (Peavey EVH Wolfgang) bestückt. Bei regelmäßiger Reinigung mit einem Saitencleaner halten die Saiten viel länger. Schmutz und Schweiß setzen sich an der Unterseite der Saite ab, so daß es ratsam ist, die Saiten mit einem Lappen abzuziehen. Verschmutzte Saiten können Tuning-Probleme hervorrufen, genau wie Rost und Korrosion. Für optimale Performance sollten Sie die Saiten regelmäßig wechseln. Finish Ihre Gitarre hat ein dauerhaftes und witterungsbeständiges Polyester/urethane-Finish, das dennoch gepflegt werden muß. Regelmäßige Säuberung mit Peavey Gitarrenreiniger wird empfohlen. Zwischen den Säuberungen sollte Ihr Instrument immer mal wieder mit einem trockenen, weichen Lappen abgerieben werden. Zubehör Peavey bietet Ihnen ein reichhaltiges Angebot an Zubehör für Ihre Gitarre an. Warum gehen Sie nicht einmal bei Ihrem Peavey-Händler vorbei.

WARNUNGEN Sämtlicher Verstärker-Zubehör, Mikrofone, Mischer etc. muß richtig geerdet sein und sollte mit einem 3-Weg-System ausgestattet sein, um einen elektrischen Schock zu vermeiden. Kommen Sie nicht mit anderen Apparturen in Berührung, wenn Sie Ihr Instrument spielen oder anfassen. Die Metallstücke dieses Instrumentes sind richtig geerdet, es ist dennoch möglich, einen elektrischen Schlag zu bekommen, wenn Sie mit anderen Geräten in Berührung kommen, die nicht richtig geerdet sind. Benutzen Sie keine Gitarrengurte, die entweder nicht richtig gefertigt oder gar abgetragen sind. Sie könnten sich Verletzungen zuziehen, wenn der Gurt reißt und Ihre Gitarre herunterfällt oder Ihre Gitarre und andere herumstehende Gegenstände könnten zu Schaden kommen. Gitarrensaiten sind aus einer sehr starken MetallLegierung hergestellt, und stehen unter entsprechender Spannung, wenn sie gestimmt sind. Seien Sie besonders vorsichtig, wenn Sie Spieltechniken wie “String bending” oder “Popping” ausleben, noch dazu wenn es sich hier um ein Konzert handelt. Die Wahrscheinlichkeit, daß eine Saite reißt und Ihnen Verletzungen zufügen kann, besteht hier sehr oft. Das Patch-Kabel zwischen Ihrer Gitarre und Ihrem Verstärker ist eine sehr wichtige Verbindung für optimale Performance. Wir empfehlen die Benutzung von Abschirmkabeln. Hinweis 5150® ist ein registriertes Markenzeichen von Edward Van Halen. Floyd Rose® ist ein registriertes Markenzeichen von Floyd Rose Marketing, Inc. Switchcraft® ist ein registriertes Markenzeichen von Switchcraft, Inc.
