Vielen Dank, daß Siesich für den Kauf einer Peavey EVH Wolfgang Gitarre entschieden haben. Diese Gitarre wurde von Fachleuten gebaut, die nur das Beste Material, das man für Geld gekommen kann, verarbeitet haben. Wie bei all unserem anderen Equipment haben wir auch beim Bau unserer Gitarren eine Kombination von leading-edge Technologie und traditioneller Handarbeit eingebracht. Fragen Sie ihren Peavey-Handler nach einer Liste unseres musikalischen Equipments und Zubehörs.

EVH Wolfgang Features

Body (Korpus)

• Schon gezeichnete Ahorndecke auf Lindenkorpus
• Komfortables, einzigartiges Offset Cutaway Design mit gewölbter Oberfläche
• Cream oder schwarze Einfassung

Neck/Ha1s

• Birdseye (Vogelaugenahorn) Hals und Griffbrett, oil-finish
  Zweifache Graphitverständung und verstellbarer Halssstab
  25 1/2" Mensur, 22 Jumbo-Bunde
  15"Griffbrett
  10 Grad geneigte Kopfplatte mit 3 + 3 Stimm-Mechaniken
• Fest verschraubte Konstruktion - Schraubhals mit abgeflachtem Hals-Korpus-Übergang

Elektronik

Zwei speziell angefertigte Peavey humbucking pickups
- Volumen und Tonregelung
- Switchcraft 3-wege doppelpoliger Umschalter und Ausgangsbuchse

Hardware

Schaller® Tuning-Mechanik mit pearloid or creame-farbigen Knöpfen
- Peavey/Floyd Rose ™ lizensierte, double-locking Tremolo-Einheit oder Tune-O-Matic/Stop Tailpiece fixed Bridge (Seitenhalterbrücken-Kombination)
D-Tuner (nur beim Tremolo-Model erhältlich)
- Verchromte Hardware-finish

Konstruktion

Body/Korpus

Der Korpus theses Instruments ist aus ausgewählten Harthölzern hergestellt, die speziell für die Tonqualität, aber auch ihrer Nätürlichkeit wegen ausgesucht wurden. Die gewöblte Oberseite sowie das asymmetrische Bodydesign bieten Ihnen Komfort, die richtige Balance und die groß-möglichste Spielfreiheit. Die creme- oder schwarzfarbige Umrandung hebts die Bodykontur Ihrer Gitarre besonderss hervor.

Neck/Ha1s

Der ausgesuchte Birdseye Ahornhals besticht besonderss durch seine Stabilität und ausgesprochene Unempfindlichkeit. Der Hals und das Griffbrett sind aus einem Stück gefertigt, die Farbe und Maserung gehen so ineinander über. Die spannungsfrei Verleimungträgt zur Stabilität hinzu. Die Halsschienen-Verstellung ist leicht erreichen und zusätzliche Stabilität wird durch zwei Grafitverständkungen erreicht.

Pickups/Tonabnehmer

Zwei Peavey Humbucking Pickups, die speziell nach Edward's Vorstellungen gewickelt wurden, haben optima Ausgangsleistung und Klangfarbe. Ein zweimaliger Wachs-Tauchproze erlaubt Ohnen den Ultra-low Noise-Betrieb und verhindert die Mikrofonie. Die Pickups sind direkt in den Body geschraubt, wasleichfalls zur Mikrofonieverhinderung bei maximaler Lautstärke beiträgt.

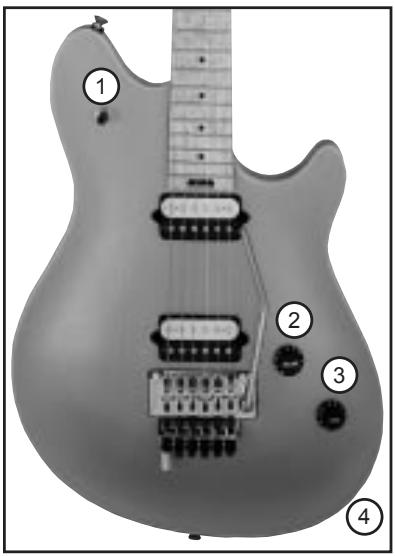

Pickup Wahlschalter (1)

Mit diesen 3-Stufenschalter konnen Sie verschiedene Pickup-Kombinationen wahlen.

Der Lautstärke-Regler kon-trolliert alle Signale die von den Pickups

kommen. Im Uhrzeigersinn gedreht, erhalten Sie Lautstärke, bei einer Drehung entgegen dem Uhrzeigersinn reduzieren Sie die Lautstärke.

Klang (3)

Im Uhrzeigersinn gedrehter Klangregler gibt Ihnen Hohenfrequenzen und sauberen Klang, entgegenegasetzt gedrecht reduziert der Klangregler die Hohen.

Ausgangsbuchse (4)

Sie können an die Ausgangsbuchse Standard-Gitarrenpatch-Kabel anschließen. (Wir empfehlen hier Abschirmkabel von Peavey).

Einstellungen/Adjustment

Ihr Instrument wurde im Werk auf genaue Intonation eingestellt. Selfstverständlich werden Sie ihre Gitarre nach ihren eigenen Vorstellungen neu einstellen. Wenn Sie die nachfolgenden Instruktionen beachten, können Sie dies leicht selbst tun.

Bitteesen Sie sich diese Bedienungsanleitung durch, bevor Sie irgendwelche Einstellungen an ihrer Gitarre vornehmen.

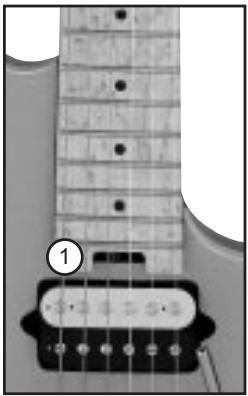

Halssstab (1)

Alle Gitarrenhaltse haben eine leichte Krümmung, damit die Saiten nicht mit den Bünden in Berührung kommt. Dieses Instrument ermöglich Ihnen einen leichten Zugriff auf das Halsstab-Einstellrad, welches sich am Ende des Haleses befindet. Dieses Rad kann mit einem Schraubenschlüssel oder einem kleinen Schraubenzieher eingestellt werden. Setzen Sie den Schraubenzieher an und drehen Sie in die entsprechende Richtung.

1. Stellen Sie das Instrument auf Standard (A-440) Stimmung
2. Drücken Sie die tiefe E-Seite am ersten und lezten Bund nieder.
3. Achten Sie darauf, daß zwischen der Seite und dem achten Bund ein Zwischenraum vorhanden ist.
4. Der Zwischenraum sollte allerdings nicht weniger als .005" und nicht mehr als .015" betragen.
5. Um die Saitenlage zu erhöhen, lösen Sie das Halsstab-Ein- stellrad, indem Sie es entgegen dem Uhrzeigersinn drehen. Für eine geringere Saitenlage (Geraderichten des Gitarrenhalsaes) drehen Sie das Einstellrad im Uhrzeigersinn.
6. Stimmen Sie Ihr Instrument und wiederholen Sie die Schritte 1-5 so lange, bis Sie die die Sauberkeit des Klanges eingestellt haben.

Tremolo Bridge

Das Peavey/Floyd Rose lizensierte double-locking Tremolo-System besteht aus der locking Topnut, locking Bridge Sattel und einer Stahlbrückenplatte mit einem massiven Messing-Trägheitsmoment-Block für maximale Einstellstätigkeit, Widerstand und Klangübertragung. Dieses Tremelo-System wurde für optimale Intonation, Tonhöhenwechsel und leichte

Bespielbarkeit entwickelt. Um diesen Gerät richtig einzustellen, müssen Sie sich zuerst mit der Bedienungsanleitung vertraut machen. Die Saiten sind an der locking Topnut und der Brücke geklemmt, die Ihnen während dem Spieler die bestmögliche Einstellung gewährleistet.

Akurate Tremolo-Einstellung ist auch ein Resultat von genauer Balance zwischen der Saitenspannung und der Tremolo-Federspannung. Diese Gitarre wurde ab Werk mit Peavey Wolfgang Gitarrensainen besteht. Wenn Sie eine dickere oder dunnere Saitenstände bevorzugen, müssen Sie die Federspannung wie auch die Intonation wieder neu einstellen. Sollten Sie neue Saiten aufziehen sollen den Sieitte die Bedienungsanleitung.

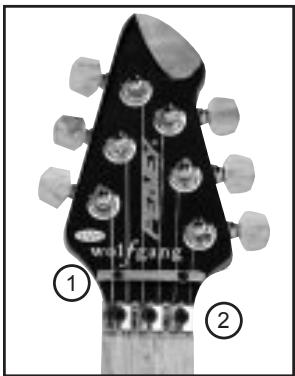

Saitenniederhalter (1)

Der Saitenhalter wird für den richtigen Anpressdruck der Saiten auf den Klemmsattel besteht. Der Saitenniederhalter sollte so niedrig eingestellt werden, daß die Saiten komplett auf der Oberfläche des Klemmsattels anliegen. So wird einer Verstimmung nach dem Festklemen vorgebeugt.

Klemmsattel (2)

Mit dem beigeufigen 3mm Imbusschluss lösen Sieitte die drei Klemmschrauben, um die die Saiten durch die Schlitze durchziehen zu konnen. Stimmen Sie die Gitarre undziehen Sie die Klemmschrauben wieder an.

BITTE DIE SCHRAUBEN NICT TÜBERDREHEN.

Saiten aufziehen

Nachdem Sie die Klemmschrauben an dem Sattel gelöst haben, stellen Sieitte die Gitarre anhand der Stimm-Mechanik so ein, daß die Saitenspannung nachläßt. Lüssen Sie die Klemmschrauben an dem Tremolo mit ca. 3 Umdrehungen mit dem 3 mm Imbusschlüssel. Führten Sie das Saitenende durch die Stimm-Mechanik und den

Klemmsattel. Überstehende Saitenlängen schneiden Sie ungebahr 2,5 cm hinter den Klemmschrauben des Tremolos ab. Führn Sie das Saitenende in das Böckchen undziehen Sie die Schrauben an.

BITTE DIE SCHRAUBEN NICTT UBERDREHEN.

Stellen Sie die Feinstimmschrauben auf mittlere Position ein. Dehnen Sie die Saiten und stimmen Sie diese neu. Drehen Sie den Klemmsattel wieder zu, dehnen Sie die Saite noch einmal und beschäftigen Sie sich dann mit dem Feinstimmung.tuning. (Bitte sehen Sie auch den nachsten Abschnitt).

D-Tuner™ Betrieb und Einstellung

Der D-Tuner™ ist eine einzigartige Umstimm-Vorrichtung, die Ihnen sofortige "Drop-D" Einstellung erhögt, indem Sie die tiefe E-Saite auf D umstimmen. Die Vorrichtung ist an der Klemmschraube der tiefen E-Sea angebracht, er wird aktiviert, indem er entweder hineingeschoben (ein für E) oder herausgezogen (aus für D) wird.itte lesen Sied die Bedienungsanleitung durch, bevor Sie irgendwelche Einstellungen vornehmen.

1. Losen Sie die Sattelklemmschraube für die tiefe E-Saite.
2. Stellen Sie den D-Tuner auf Positioin "D" indem Sieihn vom Tremelo wegchieben.
3. Drehen Sie die Feinstimmschraube für die tiefe E-Saite dem Uhrzeigersinn entgegengesetzt bis es nicht mehr gehen. Danach drehen Sie die Feinstimmschraube im Uhrzeigersinn 1 mal eine ganze Drehung.Jetzt kann der D-Tuner richtig Funktionieren.

4. Unter Verwendung des Tuners strecken und stimmen Sie die tiefe E-Saite auf "D", dann schrauben Sie den Klemmsattel wieder zu, stimmen Sie "D" fein ein, unter Benutzung der Feinstimmschraube.

5. Schieben Sie den D-Tuner mit leichtem Druck an die Brücke heran. Der D-Tuner stehen jetzt in der "E"-Position. Die Feinstimmschraube sollen jetzt oben auf der glatten Fläche des D-Tuners positioniert sein.

6. Prufen Sie die Stimmung der tiefen E-Saite.
7. Wenn die tiefe E-Saite nicht gestimmt ist, benutzen Sieitte den beigeufigten 1.5mm Imbusschlüssel, um die gesetzte Schraube an dem D-Tuner einzustellen.Drehensie im Uhrzeigersinn, wenn die Stimmung zu tief ist und gegen den Uhrzeigersinn, wenn die Stimmung zu hoch ist.
8. Ziehen Sie den D-Tuner zurück in die “D”-Position und stimmen Sie erneut. Ziehen Sieihn zurück zur “E”-Position und überprüfen Sie erneut ihre Stimmung und stellen Sie die Schraube ein, falls erforderlich.
9. Wenn die Schraube am D-Tuner korrekt eingestellt ist, verwenden Sieitte nur die Feinstimmschraube fur ihre Einstellungen. (Die Feinstimmschraube wird bereits Noten in beiden Positionen stimmen).

Hinweis

Es wird empfohlen, daß der D-Tuner, die Feinstimmschraube und das Böckchen gesäubert und

eingefteitet werden, da Ihnen dies eine einwandfrei Funktion des Gerätes gewährleistet. Beim Böckchen sollte darauf geachtet werden, daß es einen gewissen Freiraum hat, dies ist für den korrekten Betrieb des D-Tuners unumganglich.

Beim Wechseln zu anderen Saitenstärken oder Abweichung der vorge-schriebenen Tonhöhe (A-440) muß der D-Tuner wieder neu eingestellt werden.

Tremolo Bridge Höhe

Die Höhe der Bridge laßt sich mit 2 Einstellschrauben justieren. Drehen Sie die beiden Einstellschrauben im Uhrzeigersinn, um die Höhe der Brücke zu verringn. Sie erweitern die Höhe der Brücke, wenn Sie die Einstellschrauben entgegen dem Uhrzeigersinn drehen.

Tremolo Federspannung

Die Federspannung der Tremelo Brücke wird eingestellt, indem Sie die Federspannungsschraube, die die Federkralle in Position halt, drehen.

Um an die Federspannungsschraube und Federkralle heranzukommen,müssen Sie den Deckel auf der Rückseite der Gitarre entfernen. Nach Edward's Spezifikationen ist das Tremolo System so eingestellt, daß es für maximales Sustain and Klang auf

dem Korpus aufliegt. So kann nur nach unter tremoliert werden.

Das garantiert Ihnen auch dann eine Stimmstabilität, wenn Sie den D-Tuner™ benutzen oder wenn eine Saite reiBt. Diese Gitarre ist mit 2 Federn ausgestattet, welche die genaue Spannung für die Saitenstarke die mit dieser Gitarre mitgeliefert wird, hat. Eine extra Feder wird mitgeliefert, sollenn Sie eine dickere Saitenstarke bevorzugen.

Die richtige Federspannung ist erreicht, wenn die Unterseite der Tremolo-Grundplatte auf der Oberfläche des Gitarrenkorpus aufliegt, ohne daß Sie viel Kraft aufbringen müssen, um den Tremolo-Arm zu bewegen.

Das Tremolo kann so eingestellt werden, daß es als ein "floating Style Tremolo" eingesetzt werden kann, indem Sie die Federspannung lösen. Drehen Sie die Federspannungs-Schrauben im Uhrzeigersinn um die Spannung zu vermöbern, und entgegengesetzt, um die die Spannung zu verringern.

Ihr Instrument sollte in der richtigen Tonhöhe Pitch (A-440) gestimmt sein, bevor Sie irgendwelche Änderungen vornehmen.

Hinweis

Wenn Sie den "floating Tremolo Style" wünschen, dann empfehlen wir Ihnen, den D-Tuner

abzunehmen, da sein Betrieb eine Veränderung in der Saitenspannung hervorruft, die dann das Stimmener anderen Saiten beeinfluft. Soll der D-Tuner entfernt werden, finden Sie eine extra Spannungsfeder in Ihrem Koffer.

ACHTUNG: Lockern Sie alle Saitenspannungen, bevor Sie Tremolofeder einbauen oder hersausnahmen. Tremolofedern sind für hohe Spannungen entwickelt. Wenn Sie Veränderungen vornehmen möchten, tun Sie dies sehr vorsichtig.

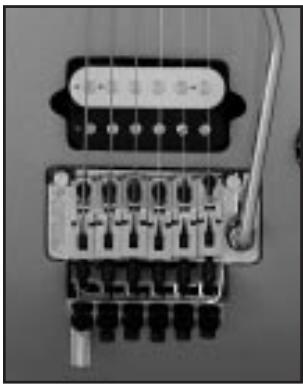

Tremolo-Arm

Der Tremolo-Arm ist in die Tremolo Armfassung auf der Grundplatte eingelassen und verschraubt. An dieser Einheit kann die Vorspannung, die den Tremolo-Arm lockert oder festsetzt, eingestellt werden. Viele Gitarristen bevorzugen den Tremolo-Arm fester eingestellt. Sie können dies tun, indem Sie den 12 mm-Schlüssel benutzen, um den Tremolo-Arm in Position zu bringen und festzuschrauben.

Wenn Sie den Tremolo-Arm nicht festschrauben möchten, lösen Sie einfach die Mutter, die den Tremolo-Arm in Position hält. Auf der Rückseite der Gitarre befindet sich eine Abdeckplatte, unter der sich die Mutter befindet. Edward bevorzugt ein extrem gelöstes Feeling, mit einem Spielraum von ca. 2,5 cm bevor das Tremolo ausgelöst wird. Dies trifft jedoch nur auf Edward's Spielstil zu, welches es ihm erlaubt, den Tremolo-Arm festzuhalten, während erspiel'thne den Tremolo-Arm zu bewegen oder zu benutzen.

Charakteristisch für die Fixed-Bridge Assembly der EVH Wolfgang ist ein low-profile Design. Dadurch wird der Selbe Saitenabstand zum Korpus wie bei der Tremolo Version erhögt. Die Höhe der Classic-Tune-O-Matic Bridge kann mit dem beigeufigsten Schraubenschlüssel justiert werden.

Um die Brückenhöhe zu reduzieren, drehen Sie die Schrauben im Uhrzeigersinn, um sie zu erhöhen, entgegen dem Uhrzeigersinn. Der Sai-tenhalter kann auch verstellt werden, um die Saitenspannung über die Brücke zu justieren.

Ein Absenken des Saitenhalters (Schrauben im Uhrzeigersinn drehen) erhöht die Saitenspannung, während das Aufstellen des Saitenhalters (Schrauben entgegen dem Uhrzeigersinn drehen) die Saitenspannung verringert.

Die genaue Einstellung der Saiten-Intonation garantiert Ihnen, daß Ihr Instrument an jedem Punkt des Halses gespielt, stimmt.

Die Intonation wird eingestellt,
indem man die Tonhöhe einer offen
nen Saite mit der Tonhöhe derselben
Saite, die jedoch eine Oktave hoher
gegriffen am 12ten Bund gespielt
wird, vergleicht. Die Saitenlänge der
Saite wird verändert, indem man den

Sattel entweder vor oder zurückstellt. Weiterhin ist es abhängig davon, ob die gespiele Note hoher oder tiefer ist als die offene gespiele Note.

Hinweis

Dieser Vorgang sollte immer nur mit neuen Saiten durchgeführt werden. Gebrauchte Saiten können

Einstellungsprobe verursachen. Es ist oft sehr schwer für ein nicht geschultes Ohr zu horen, wann die offene und die gegriffene Note exakt die selbst Stimmung haben.

Manche Musiker sind der Meinung, daß es einfacher ist, den Flageolet-Ton am 12ten Bund der Seite mit dem der gegriffen Note am 12ten Bund zu vergleichen. Ein Flageolet wird gespielt, indem man die Seite mit der rechten Hand anschlägt und man dieselbe Seite mit dem linken Zeigefinger (so leicht wie möglich) direkt über dem 12ten Bund berührt. Der linke Finger wird sochnell wie möglich weggenommen, wenn man die Seite gezupft hat, die dann einen "Chime"-Effect erklingen laßt. Dies wird dann mit der gegriffenen Note verglichen. Damit es Ihnen erleichtert wird, die Gitarre akurat einzustimmen, empfehlen wir Ihnen ein Stimmgerät,das Sie in den meisten Musikgeschäften kaufen konnen.

1. Achten Sie darauf, daß die Halsschieneinstellung und Saitenlage korrekt eingestellt sind. Die Saiten sollen neu sein.

2. Stimmen Sie das Instrument zu Standard (A-440) Tonhöhe.

3. Halten Sie die Gitarre in einer normalen Spielhaltung oder plazieren Sie die Gitarre auf eine saubere, flache Ebene, so daß der Korpus mit der Arbeitsfläche in Berührung ist. Der gingste Druck am Hals beeinflübt die Einstellungen.
4. Spieler Sie die tiefe (E) Saite offen und vergleichen Sie die Tonhöhe der gleichen Saite wenn sie am 12ten Bund gegriffen wird. Diese Noten sollenn gleich klin-gen (es gibt hier jedoch eine Differenz von einer Oktave).
5. Nehmen Sie einen 2.5mm Imbusschluss für das Tremolo oder einen flachen Schraubenzieher für die Fixed Bridge und stellen Sie den Saitensattel so ein, daß beiden, die gegriffen und offen den Noten gleich klingen. Wenn die gegriffene Note hoher ist als die offene Note, muß die Saitenlänge der Saite erneut eingestellt werden. Versetzen Sie den Brückensattel weg von den Pickups. Wenn die gegriffene Note sich tief anhört, muß die Saitenlänge verkurzt werden. Wenn Sie den Brückensattel erhäner zu den Pickups hin versetzen, verkurzen Sie die Länge der Saite.

Hinweis

Oft ist es notwendig, die Tonhöhe der offen den Note neu einzustellen, wenn die Brückenposition verändert wurde.

1. Wiederholen Sie die Schritte 4 und 5 für die restlichen Saiten.
2. Wiederholen Sie die Schritte 1-6 bis die Einstellung aller Saiten stimmt.

Pfliege Ihres Instruments

Die EVH Wolfgang ist ein erstklassiges musikalisches Instrument, das nur aus den feinsten Materialien hergestellt wurde. Wenn Sie ihre Gitarre immer gut behandeln, dann wird Sie Ohnen auf Jahre hin beim Spielern viel Freude bereiten.

Temperatur und Feuchtigkeit

Es ist wichtig, daß Ihr Instrument keinen extremen Witterungsbedingungen ausgesetzt wird.itte bewahren Sie ihre Gitarre nur im Koffer auf, wenn Sie sie nicht spiel.

Saiten

Ohne Gitarre wurde mit Qualitäts-Saiten (Peavey EVH Wolfgang)bestückt. Bei regelmäßiger Reinigung mit einem Saitencleaner halten die Saiten viel länger. Schmutz und Schweiß setzen sich an der Unterseite der Saite ab, so daß es ratsam ist, wenn Sie mit einem Lappen die Saiten abziehen. Verschmutzte Saiten können Tuning-Probleme hervor-rufen, eigenen wie Rost und Korrosion. Für optimale Performance sollen den Sie die Saiten regelmäßig wechseln.

Finish

Ohre Gitarre hat ein dauerhaftes und witterungsbeständiges Polyester/urethane-Finish, das dennoch gepflegt werden muß. Regelmäßige Säuberung mit Peavey Gitarrenreiniger wird empfohlen. Zwischen den Säuberungen sollene Ihr Instrument immer mal wieder mit einem trockenen, weichen Lappen abgerieben werden.

Zubehör

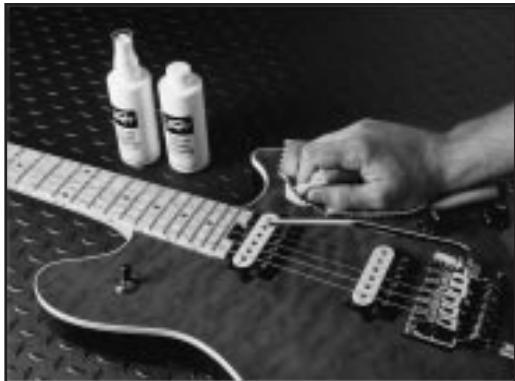

Peavey bietet Ihnen ein reichhaltiges Angebot an Zubehör für ihre Gitarre an. Warum gehen Sie nicht einmal bei Ihrem Peavey-Handler vorbei.

WARNING

• Sümmllicher Verständner-Zubehr, Mikrofone, Mischer etc. muß richtig geerdet sein und sollte mit einem 3-Weg-System ausgestattet sein, um einen elektrischen Schock zu vermeiden.
• Kommen Sie nicht mit anderen Apparturen in Berührung, wenn Sie Ihr Instrument speilen oder anfassen. Die Metallstücke these Instrumentes sind richtig geerdet, es ist davon möglich, einen elektrischen Schlag zu bereitskommen, wenn Sie mit anderen Geräten in Berührung kommt, die nicht richtig geerdet sind.
• Benutzen Sie keine Gitarrengurte, die entweder nicht richtig gefertigt oder gar abgetragen sind. Sie konnten sich Verletzungen zuziehen, wenn der Gurt reiBt und ihre Gitarre herunterfällt oder ihre Gitarre und andere herumstehende Gegenstände konnten zu Schaden kommt.
• Gitarrensaiten sind aus einer sehr starken Metall-Legierung hergestellt, und stehen unter entsprechender Spannung, wenn sie gestimmt sind. Seien Sie besonderss vorsichtig, wenn Sie Spieltechniken wie "String bending" oder "Popping" ausleben, noch dazu wenn es sich hier um ein Konzert handelt. Die Wahrscheinlichkeit, daß eine Seite reibt und Ohnen Verletzungen zufugen kann, besteht hier sehr oft.

Hinweis

Das Patch-Kabel zwischen ihrer Gitarre und Ihr Vermösterkör ist eine sehr wichtige Verbindung für opti

male Performance. Wir empfehlen die Benutzung von Abschirmkabeln.
