EVH WOLFGANG - Guitare électrique PEAVEY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Guitare électrique
Marque	Peavey
Modèle	EVH Wolfgang
Corps	Table en érable ondulé/corps en tilleul, table sculptée, binding noir ou crème
Manche	Érable birdseye, touche rapportée, double renforcement graphite, tige de tension réglable
Diapason	25 1/2 pouces (648 mm)
Frettes	22 frettes jumbo, rayon 15 pouces (381 mm)
Tête du manche	Inclinée à 10 degrés, configuration 3+3
Micros	Deux humbuckers Peavey Custom Wound, double trempage cire
Contrôles	Volume, Tonalité, sélecteur 3 positions, prise jack Switchcraft
Vibrato	Peavey/Floyd Rose sous licence, bloc d'inertie en laiton, D-Tuner inclus
Chevalet (variante)	Fixe tune-o-matic/stop tailpiece (sur certains modèles)
Mécaniques	Schaller, crèmes ou perloid
Accastillage	Chromé
Entretien et nettoyage	Nettoyer régulièrement avec polish Peavey, changer les cordes chaque mois ou après 24 heures de jeu
Sécurité	Utiliser un câble blindé, ne pas entrer en contact avec d'autres appareils électriques, utiliser une sangle de qualité
Pièces détachées et réparabilité	Disponibles chez revendeur Peavey (cordes, ressorts, micros, etc.)
Informations générales	Conçue avec Edward Van Halen, construction artisanale, finition polyuréthane durable

FOIRE AUX QUESTIONS - EVH WOLFGANG PEAVEY

Comment régler le vibrato Floyd Rose ?

Le vibrato doit être équilibré entre la tension des cordes et des ressorts. Pour régler la hauteur, ajustez les pivots. Pour la tension, vissez ou dévissez les vis des ressorts au dos de la guitare. Par défaut, le vibrato repose sur la caisse pour un sustain maximal.

Comment utiliser le D-Tuner ?

Faites glisser le D-Tuner vers l'intérieur pour l'accordage standard (Mi) ou vers l'extérieur pour le Drop-D (Ré). Après réglage, n'utilisez que le fine-tuner pour accorder. Utilisez une clef Allen 1,5 mm pour ajuster la vis de réglage si nécessaire.

Comment installer des cordes neuves ?

Desserrez les vis du sillet à blocage et les mécaniques. Desserrez la vis du pontet avec une clef Allen 3 mm. Insérez la corde, coupez l'excédent à 2,5 cm, placez-la dans le pontet et serrez. Accordez l'instrument puis serrez les vis du sillet. Utilisez les fine-tuners pour l'accord final.

Comment régler l'intonation ?

Accordez l'instrument. Comparez la note à vide avec la note frettée à la 12e case. Si la frettée est plus haute, allongez la corde en éloignant le pontet des micros. Si plus basse, rapprochez-le. Utilisez un accordeur électronique pour plus de précision.

Comment régler la tige de renfort ?

Accordez l'instrument, frettez la 6e corde aux 1re et dernière cases, mesurez l'espace à la 8e frette. Il doit être entre 0,005 et 0,015 pouce. Pour augmenter la courbure, tournez la molette dans le sens antihoraire ; pour la réduire, tournez dans le sens horaire.

Quels types de micros sont montés ?

Deux humbuckers Peavey Custom Wound, conçus selon les spécifications d'Edward Van Halen. Ils sont doubles trempés à la cire pour réduire le bruit et le feedback.

Comment entretenir la guitare ?

Nettoyez régulièrement avec du polish pour guitare Peavey et un chiffon doux. Changez les cordes chaque mois ou après 24 heures de jeu. Protégez la guitare des variations de température et d'humidité, rangez-la dans son étui.

Quels accessoires sont disponibles ?

Peavey propose des étuis, amplificateurs, cordes, polish et bandoulières. Demandez à votre revendeur Peavey pour une liste complète.

Comment fonctionne le sélecteur de micros ?

Le sélecteur 3 positions offre : position haute = micro chevalet, position centre = deux micros en parallèle, position basse = micro manche.

Comment régler la hauteur du chevalet fixe ?

Utilisez une clef Allen 2,5 mm. Tournez les vis dans le sens horaire pour augmenter la hauteur, antihoraire pour la diminuer. Le cordier stop tailpiece peut également être réglé en hauteur.

MODE D'EMPLOI EVH WOLFGANG PEAVEY

Nous vous remercions pour l'achat de cette guitare Peavey EVH Wolfgang Special. Cette guitare a été construite par les artisans les plus qualifiés à partir des meilleurs matériaux. Comme pour tous nos instruments et amplificateurs, ces guitares ont été construites en utilisant technologies de pointe et méthodes manuelles traditionnelles. Demandez à votre revendeur Peavey une liste complète des équipements et accessoires Peavey.

Corps

• Table en érable ondulé/corps en tilleul ou construction en tilleul
• Design unique à simple pan coupé et table sculptée
• Binding noir ou crème sur la face supérieure

Manche

• Manche et touche en érable birdseye
• Double renforcement graphite et tige de tension réglable
• Diapason de 25 1/2" (inch), 22 frettes jumbo
• Rayon de 15 pouces
• Tête du manche inclinée à 10 degrés et configuration 3+3 des mécaniques
• Manche vissé avec talon profilé

Électronique

• Deux humbuckers Peavey Custom Wound
• Contrôles de volume et de tonalité
• Sélecteur 3 positions et prise jack Switchcraft®

Accessoires

• Mécaniques Schaller crèmes ou perloid
• Vibrato à blocage Peavey/Floyd Rose sous licence ou chevalet fixe tune-o-matic/stop tailpiece
• D-Tuner™ (sur les modèles équipés d'un vibrato uniquement)
• Accastillage chromé

Corps

Le corps de cette instrument a été réalisé avec des bois spécifiques sélectionnés pour leur qualités sonores, leur beauté et leur poids. La table sculptée et le design asymétrique de cette guitare assurent un confort, un équilibre et une playabilité optimum. Un contour Crème ou noir est réalisé pour souligner ses formes.

Manche

Le manche en érable birdseye a été réalisé de manière à assurer une rigidité maximum. Fait d'une seule pièce, il possède une touche rapportée découverte dans la même pièce de bois afin que les couleurs et les grains s'accordent parfaitement. Ce processus de lamination sans contrainte renforce la stabilité du manche. Deux barres de graphite et la tige de renfort réglable assurent une solidité accrue. (Voir Réglages-Tige de Renfort pour les instructions de réglage)

Les deux humbuckers Peavey Custom Wound réalisés selon les specifications d'Edward fournissant un niveau de sortie et une tonalité optimale. Un double trempage dans la cire assure un fonctionnement à très faible niveau de bruit et une protection maximum contre les feedback microphoniques. Les micros sont montés directement sur la caisse, ce qui réduit encore le feedback à haut volume et améliore leur réponse.

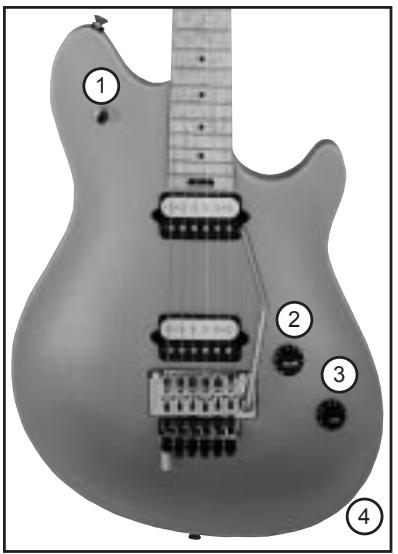

Sélecteur de micros (1)

Ce sélecteur trois positions assure la sélection des micros selon différentes combinaisons. Les différentes possibilités sont les suivantes:

Haut = Micro chevalet - Centre = Micros en parallèle - Bas = Micro manche

Volume (2)

Le contrôle de volume agit sur le signal des deux micros. En le tournant dans le sens horaire, on augmente le volume ; en le tournant dans le sens contraire, on le réduit.

Tonalité (3)

En tournant le bouton dans le sens horaire, on augmente la réponse aiguë (hautes fréquences) et le son est plus brillant ; en le tournant dans le sens inverse, on la réduit.

Jack de sortie (4)

La prise de sortie jack accepte les câbles pour guitare standard (Nous recommandons les câbles blindés haute-qualité Peavey).

Réglages

Votre instrument a été soigneusement réglé dans l'une des usines Peavey pour une intonation parfaite et un comportement de jeu maximum. Cependant, votre style de jeu ou vos préférences peuvent nécessiter certains ajustements. Nous vous conseillons pour cela d'aller voir votre revendeur Peavey mais en suivant avec attention les instructions suivantes, vous devriez être capable de les effectuer vous-même.

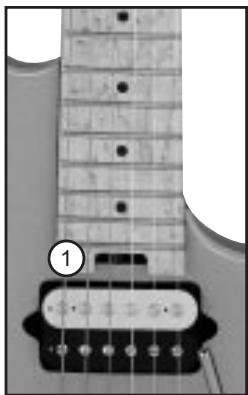

Tige de renfort (1)

Tous les manches de guitare ont une légère courbure concave évitant aux cordes de friser sur les frettes. Cet instrument possède une molette de réglage de tige de renfort d'accès aisé à l'extrémité du manche. Elle peut être réglée à l'aide d'une clé à six pans ou d'un petit tournevis. Insérez simplement l'outil dans la molette et tournez.

1. Accorder l'instrument (La-440).
2. Fretter la sixième corde (Mi) à la première et dernière case.
3. Mesurez l'espace entre la corde et la huitième frette.
4. Il ne doit pas être inférieur à.005" (pouces) ou supérieur à.015".
5. Pour augmenter la distance, dévissez (sens antihoraire) la molette de réglage. Pour la réduire, il suffit de visser (sens horaire) la molette.
6. Réaccordez l'instrument et répétez les étapes 1 à 5 jusqu'à ce que la distance idéale soit atteinte.

Vibrato

Le vibrato Peavey/Floyd Rose sous licence dispose d'un sillet à blocage et de pointets à blocage. Il est accompagné d'un important bloc d'inertie en laiton permettant de maximiser le sustain, la réponse et la sonorité de l'instrument. Il a par ailleurs été réglé pour une intonation et une playabilité parfaites. Pour régler cet accessoire, vous devez d'abord comprendre son fonctionnement. Les cordes sont bloquées au sillet et aux pointets pour une stabilité optimale de l'accord.

Une balance exacte entre la tension des cordes et celle des ressorts est nécessaire à une action correcte de l'unité. Cet instrument a été réglé à l'usine avec des cordes haute qualité Peavey EVH Wolfgang. Si vous désirez installer un tirant de cordes plus fort ou plus faible, la tension des ressorts et l'intonation doivent être ajustées. Pour effectuer des changements de corde ou tout réglage, suivez attentivement les instructions.

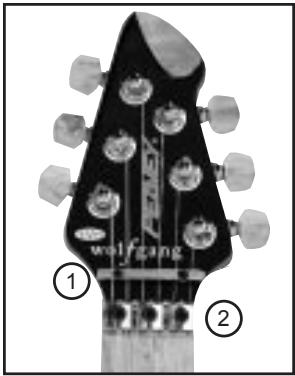

Barre de rétension des cordes (1)

Cette barre est utilisée afin que les cordes appliquent une pression suffisante sur le sillet à blocage. Elle doit être ajustée de manière à ce que les cordes restent toujours en contact avec la surface du sillet. Ainsi, les cordes resteront accordées après vissage du sillet à blocage.

Silolet à blocage (2) (sur la crosse)

Avec la clef à six pans creux fournie, dévissez les trois vis de serrage pour permettre aux cordes de passer librement.

Accordez l'instrument et desserrez les vis jusqu'à ce que les cordes soient correctement maintenues.

NE SERREZ PAS LES VIS DE MANIERE EXAGEREE.

Installation des cordes

Après avoir desserré les vis du sillet, utilisez les mécaniques pour annuler la tension des cordes. Desserrez d'environ 3 tours la vis de blocage du pointe à l'aide de la clef Allen 3mm. Inserrez l'extrémité de la corde à travers le sillet et les mécaniques. Coupez l'exçés de corde à environ 2,5 cm des pointets de serrage. Placez l'extrémité de la corde dans le pointet (entre le bloc de serrage et l'encastrement) et serrez la vis. NE PAS SERRER EXAGEREMENT.

Réglez les fine-tuners en position Médiane. Accordez l'instrument. Serrez les vis du sillet, tirez un peu sur les cordes et accordez avec les fine-tuners. (Voir Utilisation et Réglage du D-Tuner™ ci-dessous).

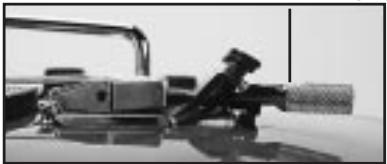

Utilisation et réglage du d-tuner™

Le D-Tuner™ est permet de passer en un instant de l'accordage standard en accordage "Drop-D" en faisant passer le bourdon de Mi à Ré. Il est placé sur la vis de serrage du pontet de la corde de Mi grave. Il suffit de le faire glisser vers l'intérieur (Mi) ou l'extérieur (Ré). Lisez attentivement les instructions pour comprendre son fonctionnement et son réglage.

Position Mi

Position Ré

1. Desserrez la vis correspondant à la corde de Mi du sillet à blocage.
2. Placez le D-Tuner en position "Ré" en le tirant.
3. Tournez le fine-tuner de la corde de Mi dans le sens anti-horaire au maximum puis tournez d'un tour le fine-tuner dans le sens horaire.
4. À l'aide des mécaniques, accordez le bourdon en Ré. Serrez la vis du sillet et ajustez la note avec le fine-tuner.
5. Faites glisser le D-Tuner vers le vibrato en appliquant une légère pression vers le bas. Il est à présent dans la position "Mi". La vis du fine-tuner repose maintenant sur le méplat du D-Tuner.
6. Vérifiez l'accord de la corde.
7. Si elle est désaccordée, utilisez la clef Allen 1.5mm fournie pour tourner la vis de réglage du D-Tuner dans le sens horaire si la note est trop BASSE ou le sens anti-horaire si elle est trop haute.
8. Replacez le D-Tuner en position "Ré" et vérifiez l'accord. Replacez-le en position "Mi", vérifiez l'accord et réajustez la vis de réglage si nécessaire.
9. Une fois le D-Tuner ajusté, n'utilisez que le fine-tuner pour l'accordage (il accordera simultanément les deux notes, quelles que soient la position).

Note

Il est recommandé de nettoyer et lubrifier les

D-Tuner, fine-tuner, vis de réglage et pontet

pour un réglage aisé. Le pontet doit pouvoir pivoter librement pour assurer la bonne opération du D-Tuner.

Si vous désirez changer le tirant de vos cordes ou utiliser un accordage non standard, il sera nécessaire de régler à nouveau le D-Tuner.

Hauteur du vibrato

Sa hauteur est ajustée grâce aux pivots sur lesquels il repose. Vissez ces pivots pour abaisser le bloc vibrato. Dévissez-les pour le réhausser.

Tension du vibrato

La tension du vibrato se règle en ajustant les vis de fixation de la plaque maintenant les ressorts. Pour y avoir accès, il est nécessaire de dévisser la plaque de protection située au dos de la guitare.

Selon les specifications d'Edward, le vibrato est réglé pour reposer sur la surface de la caisse, assurant un sustain maximum. Il n'est donc possible que de diminuer la hauteur des notes.

Cela assure par ailleurs une tenue de l'accord lors de l'utilisation du D-Tuner™ ou si vous cassez une corde. La guitare est équipée de deux ressorts fournissant la tension idéale pour le tirant des cordes installées sur l'instrument. Un ressort supplémentaire est fourni si vous désirez utiliser un tirant supérieur.

La tension idéale du vibrato est obtenue lorsque celui-ci repose sur la table de la guitare et qu'il se manipule sans force excessive.

Le vibrato peut être réglé de manière à être flottant en diminuant la tension des ressorts. Vissez les vis de détention des ressorts pour augmenter la tension et dévissez-les pour la diminuer.

L'instrument doit être correctement accordé avant et après réglage.

Note

Si vous désirez régler le vibrato pour qu'il soit de type flottant, il est recommandé de retirer le D-Tuner car son action, en modifiant la tension

des cordes, risquera de désaccorder la guitare. Une vis de serrage de pontet supplémentaire est fournie si vous désirez retirer le D-Tuner.

ATTENTION: Annulez la tension des cordes avant d'enlever ou d'installer un ressort. Ces ressorts peuvent supporter des tensions extrêmes. Prenez toutes les précautions nécessaires lorsque vous installez ou retirez l'un d'entre eux.

Barre de vibrato

Elle est insérée et visée dans la plaque de vibrato. Son

L'orientation par rapport à l'axe des cordes peut être modifiée. Certains musiciens préfèrent que la tige reste fixe lorsqu'elle est utilisée. Il est possible d'effectuer ce réglage en maintenant le contre-écrou situé sur le vibrato avec la clef 12mm fournie et en vissant la barre fermement.

Si vous désirez que la tige pivote librement, dévissez le boulon situé à l'extrémité du trou du vibrato. Vous pouvez y accéder par la cavité des ressorts au dos de la guitare. Edward préfère avoir une tige de vibrato très peu serrée, ce qui lui permet de la maintenir tout en jouant sans actionner le vibrato.

Chevalet fixe

Le chevalet fixe de la EVH Wolfgang est installé dans une défonce. La hauteur des cordes est donc identique à celle du modèle à vibrato. La hauteur du chevalet de type tuneo-matic se règle à l'aide de la clé 2,5mm.

Pour augmenter la hauteur du chevalet, tournez les vis dans le sens horaire, pour l'abaisser, tournez-les dans le sens anti-horaire. Le cordier stop tailpiece peut aussi être réglé en hauteur pour augmenter ou diminuer la pression des cordes sur le chevalet. En abaissant le cordier, vous augmenterez la pression des cordes et en le réhaussant, vous la diminuerez.

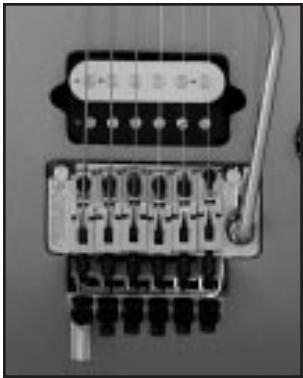

Intonation

Une bonne intonation vous assure de sonner juste quelle que soit l'endroit où vous jouez sur le manche. Bien qu'une intonation parfaite soit impossible sur un instrument fretté, un réglage précis optimisera la justesse de l'instrument sur toute sa tessiture. On règle l'intonation en comparant la hauteur de la note d'une corde à vide à la hauteur de la note produite par la même

corde frettée à l'octave (12ème case). La longueur de la

corde vibrante est modifiée jusqu'à ce que les deux notes soient identiques. On modifie cette longueur en déplaçant les pointes en avant ou en arrière, selon que la note frettée est trop haute ou trop BASSE par rapport à la note de la corde.

Ce réglage doit toujours être effectué avec des cordes neuves. Des problèmes d'intonation peuvent survenir avec des cordes usées. Il

peut être difficile pour une oreille non habituée de comparer la note frettée et la note à vide. Certains musiciens préfèrent comparer l'harmonique de la douzième frette et la note frettée à la douzième case.

On produit une harmonique en jouant une corde que l'on touche très légèrement avec un doigt au-dessus de la douzième frette. Une fois la corde jouée, on retire rapidement la main gauche. La note produite est alors comparée à la note de la corde à vide. Pour une précision maximum, nous recommendons l'emploi d'un accordeur électronique.

1. Assurez-vous que le manche et la hauteur des cordes sont correctement réglés.
2. Accordez l'instrument (La-440).
3. Placez l'instrument sur une surface plane et propre de manière à ce que l'instrument repose sur son corps. Toute tension sur le manche affectera les réglages.
4. Jouez la première corde à vide (Mi) et comparez la hauteur de la note à celle de la note frettée à la 12ème case sur la même corde. Ces deux notes doivent être identiques (plus précisément, séparées d'une octave).
5. Avec une clef six pans (ou un petit tournevis pour le chevalet fixe), ajustez le pontet de manière à ce que la note à vide soit la même que la note frettée. Si la note frettée est plus haute que la note à vide, la longueur de corde vibrante doit être augmentée. Déplacez le pontet vers l'extérieur (en l'éloignant des micros). Si la note frettée est trop BASSE, la longueur de corde vibrante doit être diminuée. Déplacez le pontet pour le rapprocher des micros.

Il sera souvent nécessaire de réaccorder la corde après que le pontet ait été déplacé.

1. Répétez les étapes 4 à 5 pour les cordes restantes. 7.?????????????

Entretien de notre instrument

L'EVH Wolfgang est un instrument de haute qualité construit à partir des meilleurs matériaux et avec les méthodes de production les plus modernes. Avec un minimum d'attention, elle vous assurera une playabilité maximumpendant de nombreuses années.

Il est important de protégere votre instrument contre toute variation soudaine de température ou d'humidité. Il est conseillé de ranger votre guitare dans son étui entre chaque utilisation.

Cordes

Votre instrument est équippé de cordes haute qualité Peavey EVH Wolfgang. Leur durée de vie peut être considérablement étendue en les nettoyant fréquemment avec un produit approprié. La saleté et la transpiration ont tendance à se placer sous les cordes. Il est donc souvent nécessaire de passer un chiffon entre les cordes et la touche. L'accumulation de saletés sur les cordes peut provoquer des problèmes d'accordage et d'intonation en plus des problèmes de corrosion.

Pour des performances optimales, vos cordes devraient être changées chaque mois ou après avoir été jouées 24 heures environ. Certains musiciens préfèrent les changer plus souvent.

Finition

Votre instrument possède une finition polyuréthane durable et résistante mais qui doit être entretenue. Un nettoyage régulier avec le polish pour guitare Peavey est recommandé. Après chaque application, l'instrument doit être essuyé avec un chiffon doux et sec.

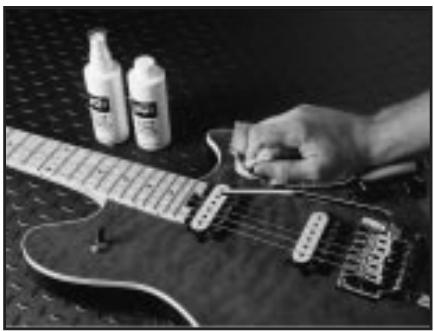

Accessoires

Peavey offre une ligne complète d'accessoires pour instrument. Valises, amplificateurs, cordes, polish et bandoulières sont disponibles chez revendeur Peavey.

• Tous les matériels d'amplification, microphones, mixeurs, etc. doivent être reliés à la terre et utiliser un cordon d'alimentation à trois conducteurs afin d'éviter tout risque de choc électrique.
• N'entrez pas en contact avec tout autre appareil électrique lorsque vous jouez (ou touchez) votre instrument. Ses éléments métalliques sont reliés à la terre selon la pratique communément adoptée mais un choc électrique peut survenir si vous entrez en contact avec un appareil n'ayant pas été relié à la terre correctement.
• N'utilise pas de sangle guitare de mauvaise qualité. Des dommages peuvent être occasionnés en cas d'utilisation d'une sangle de mauvaise qualité, voie ou endommagée. L'instrument ou l'un de ses équipements pourrait être abimé en cas de chute.
• Les cordes de guitare sont réalisées dans des alliages de métaux résistants et sont soumises à d'importantes tensions. Prenez garde lors de l'accordage (particulièrement au-dessus de l'accordage standard) ou lors de l'emploi de techniques de bending ou "popping". Les cordes peuvent occasionnellement causer des blessures réelles en cassant.

Note

Le câble situé entre l'instrument et l'amplificateur est déterminant pour les performances du système. Un câble de

Haute qualité correctement blindée doit être utilisée pour cette application.

est une marque déposée par Edward Van Halen.

Floyd Rose® est une marque déposée par Floyd Rose Marketing, Inc.

Schaller est une marque déposée par Schaller Electronic.

Switchcraft® est une marque déposée par Switchcraft, Inc.
