Type de produit	Guitare électrique à corps solide
Marque	Peavey
Modèle	EVH Wolfgang Special
Corps	Tilleul, simple pan coupé, table sculptée
Manche	Érable, finition huilée, double renfort graphite, tige de tension réglable
Diapason	25 1/2 pouces (648 mm)
Frettes	22 frettes jumbo, radius 15 pouces
Tête du manche	Inclinée à 10 degrés, configuration 3+3
Micros	2 humbuckers Peavey custom-wound, double trempage cire, montage direct
Contrôles	Volume master, sélecteur 3 positions (chevalet, parallèle, manche)
Sortie	Jack Switchcraft®
Vibrato	Peavey/Floyd Rose® sous licence, bloc d'inertie en laiton, D-Tuner intégré
Sillet	Blocage, avec vis de serrage
Mécaniques	De précision, configuration 3+3
Accastillage	Chromé
Finition	Polyuréthane durable
Dimensions (estimation)	Longueur environ 100 cm, largeur environ 35 cm
Poids (estimation)	Environ 3,5 kg
Alimentation	Passive, sans pile
Entretien	Nettoyage avec polish Peavey et chiffon doux, changer les cordes régulièrement
Sécurité	Utiliser un câble blindé et une sangle de qualité, attention aux chocs électriques
Pièces détachées	Disponibles chez les revendeurs Peavey
Informations générales	Fabriquée par Peavey (USA), conçue avec Edward Van Halen

FOIRE AUX QUESTIONS - EVH WOLFGANG SPECIAL GUITAR PEAVEY

Comment régler la tige de renfort du manche ?

Utilisez une clé Allen pour tourner la molette à l'extrémité du manche. Frettez la corde de Mi aux 1ère et dernière cases, mesurez l'espace à la 8e frette (doit être entre 0,005 et 0,015 pouces). Tournez dans le sens anti-horaire pour augmenter la courbure, horaire pour la réduire.

Comment accorder l'instrument avec le sillet à blocage ?

Desserrez les vis du sillet, accordez les cordes avec les mécaniques, puis resserrez les vis. Utilisez les fine-tuners pour les ajustements fins. Ne serrez pas excessivement.

Comment fonctionne le D-Tuner ?

Le D-Tuner permet de passer instantanément de l'accordage standard (Mi) à l'accordage Drop D (Ré) pour la corde de Mi grave. Faites glisser le D-Tuner vers l'intérieur pour Mi, vers l'extérieur pour Ré. Réglez la vis de réglage avec une clé Allen de 1,5 mm si nécessaire.

Comment changer les cordes sur cette guitare ?

Desserrez les vis du sillet, relâchez la tension avec les mécaniques, desserrez la vis du pontet avec une clé Allen 3 mm. Insérez la nouvelle corde, coupez l'excédent à 2,5 cm, serrez le pontet, accordez, puis serrez le sillet. Utilisez les fine-tuners pour l'accord final.

Comment régler l'intonation ?

Accordez l'instrument, comparez la corde à vide avec la note frettée à la 12e case. Si la note frettée est plus haute, déplacez le pontet vers l'arrière (éloignez des micros) ; si plus basse, rapprochez-le. Utilisez une clé Allen pour ajuster chaque pontet.

Comment régler la hauteur du vibrato ?

Ajustez les pivots sur lesquels repose le vibrato. Vissez pour abaisser le bloc, dévissez pour le remonter. Le vibrato est réglé en usine pour reposer sur la caisse, assure un sustain maximal.

Comment régler la tension des ressorts du vibrato ?

Accédez à la cavité des ressorts au dos de la guitare. Vissez les vis de la plaque pour augmenter la tension, dévissez pour la diminuer. L'idéal est que le vibrato repose sur la caisse tout en se maniant sans force excessive.

Quels sont les précautions d'entretien ?

Nettoyez régulièrement avec un polish pour guitare Peavey et un chiffon doux. Changez les cordes tous les mois ou après 24 heures de jeu. Protégez l'instrument des variations de température et d'humidité en le rangeant dans son étui.

Quel type de câble utiliser ?

Utilisez un câble blindé haute qualité, comme les câbles Peavey, pour éviter les interférences et garantir une bonne transmission du signal. Un câble de mauvaise qualité peut altérer le son.

Où trouver des pièces détachées ?

Les pièces détachées (cordes, ressorts, vis, etc.) sont disponibles chez les revendeurs Peavey agréés. Consultez la liste des revendeurs sur le site Peavey.

MODE D'EMPLOI EVH WOLFGANG SPECIAL GUITAR PEAVEY

Nous vous remercion pour l'achat de cette guitare Peavey EVH Wolfgang Special. Cette guitare a été construite par les artisans les plus qualifiés à partir des meilleurs matériaux. Comme pour tous nos instruments et amplificateurs, ces guitares ont été construites en utilisant technologies de pointe et méthode manuelles traditionnelles. Demandez à votre revendeur Peavey une liste complète des équipements et accessoires Peavey.

EVH Wolfgang Special

Corps

• Corps en tilleul
• Design unique à simple pan coupé

Manche

• Manche et touche en érable, finition huilée
• Double renforcement graphite et tige de tension réglable
• Diapason de 25 1/2" (inch), 22 frettes jumbo
• Radius de 15 pouces
• Tête du manche inclinée à 10 degrés et configuration 3+3 des mécaniques
• Manche vissé avec talon profilé

Electronique

• Deux humbuckers Peavey custom-wound
• Contrôle master volume
• Sélecteur de micros et sortie jack Switchcraft®

Accessoires

• Mécaniques de précision
• Vibrato à blocage Peavey/Floyd Rose® sous licence
  • D-Tuner
• Accastillage chromé

Construction

Corps

Le corps de cette instrument a été réalisé avec des bois spécialement sélectionnés pour leurs qualités sonores et leur poids. La table sculptée et le design asymétrique de cette guitare assurent un confort, un équilibre et une playabilité optimum.

Manche

Le manche en érable a été réalisé de manière à assurer une rigidité maximum. Deux barres de graphite et la tige de renfort réglable assurent une solidité accrue. (Voir Réglages–Tige de Renfort pour les instructions de réglage)

Micros

Les deux humbuckers Peavey Custom Wound réalisés selon les spécifications d'Edward fournissent un niveau de sortie et une tonalité optimales. Un double trempage dans la cire assure un fonctionnement à très faible niveau de bruit et une protection maximum contre les feedbacks microphoniques. Les micros sont montés directement sur la caisse, ce qui réduit encore le feedback à haut volume et améliore leur réponse.

Contrôles

Selecteur de Micros (1)

Ce sélecteur trois positions assure la sélection des micros selon différentes combinaisons. Les différentes possibilités sont les suivantes:

• Haut = Micro chevalet
• Centre = Micros en parallèle
• Bas = Micro manche

Volume (2)

Le contrôle de volume agit sur le signal des deux micros. En le tournant dans le sens horaire, on augmente le volume; en le tournant dans le sens contraire, on le réduit.

Jack de Sortie (3)

La prise de sortie jack accepte les câbles pour guitare standard (Nous recommandons les câbles blindés haute-qualité Peavey).

Réglages

Votre instrument a été soigneusement réglé dans l'une des usines Peavey pour une intonation parfaite et un confort de jeu maximum. Cependant, votre style de jeu ou vos préférences peuvent nécessiter certains ajustements. Nous vous conseillons pour cela d'aller voir votre revendeur Peavey mais en suivant avec attention les instructions suivantes, vous devriez être capable de les effetuer vous-même.

Lisez attentivement ces instructions avant d'effectuer toute manipulation.

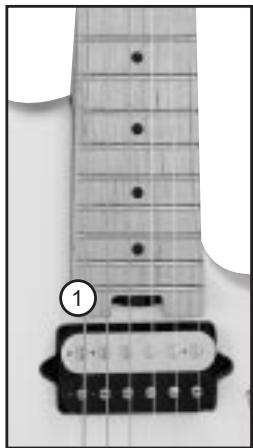

Tige de Renfort (1)

Tous les manches de guitare ont une légère courbure concave évitant aux cordes de friser sur les frettes. Cet instrument possède un molette de réglage de tige de renfort d'accès aisé à l'extrémité du manche. Elle peut être réglée à l'aide d'une clé à six pans ou d'un petit tournevis. Insérez simplement l'outil dans la molette et tournez.

1. Accorder l'instrument (La-440).

2. Fretter la sixième corde (Mi) à la première et dernière case.

3. Mesurez l'espace entre la corde et la huitième frette.

4. Il ne doit pas être inférieur à .005" (pouces) ou supérieur à .015".

5. Pour augmenter la distance, dévissez (sens anti-horaire) la molette de réglage. Pour la réduire, il suffit de visser (sens horaire) la molette.

1. Réaccordez l'instrument et répétez les étapes 1 à 5 jusqu'à ce que la distance idéale soit atteinte.

Vibrato

Le vibrato Peavey/Floyd Rose® sous licence dispose d'un sillet à blocage et de pontets à blocage. Il est accompagné d'un important bloc d'inertie en laiton permettant de maximiser le sustain, la réponse et la sonorité de l'instrument. Il a par ailleurs été réglé pour une intonation et une playabilité parfaite. Pour régler cet accessoire, vous devez d'abord comprendre son fonctionnement. Les cordes sont bloquées au sillet et aux pontets pour une stabilité optimale de l'accord.

Une balance exacte entre la tension des cordes et celles des ressorts est nécessaire à une action correcte de l'unité. Cet instrument a été réglé à l'usine avec des cordes haute qualité Peavey EVH Wolfgang. Si vous désirez installer un tirant de cordes plus fort ou plus faible, la tension des ressorts et l'intonation doivent être ajustées. Pour effectuer des changements de corde ou tout réglage, suivez attentivement les instructions.

Barre de Rétension des Cordes (1)

Cette barre est utilisée afin que les cordes appliquent une pression suffisante sur le sillet à blocage. Elle doit être ajustée de manière à ce que les cordes restent toujours en contact avec la surface du sillet. Ainsi, les cordes resteront accordées après vissage du sillet à blocage.

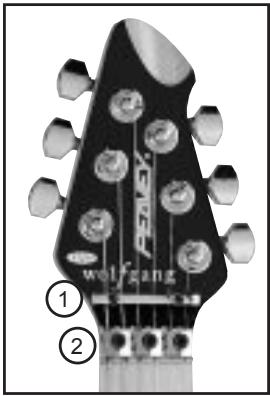

Sillet à Blocage (2) (sur la crosse)

PENCK wolfgang ① ②

Avec la clef à six pans fournie, dévissez les trois vis de serrage pour permettre aux cordes de passer librement.

Accordez l'instrument et resserez les vis jusqu'à ce que les cordes soient correctement maintenues.

NE SERREZ PAS LES VIS DE MANIERE EXAGEREE.

Installation des Cordes

Aprés avoir desserré les vis du sillet, utilisez les mécaniques pour annuler la tension des cordes. Desserrez d'environ 3 tours la vis de blocage du pontet à l'aide de la clef Allen 3mm. Inserrez l'extrémité de la corde à travers le sillet et les mécaniques. Coupez l'excés de corde à environ 2,5 cm des pontets de serrage. Placez l'extrémité de la corde dans le pontet (entre le bloc de serrage et l'encastrement) et serrez la vis. NE PAS SERRER EXAGEREMENT. Réglez les fine-tuners en position médiane. Accordez l'instrument. Serrez les vis du sillet, tirez un peu sur les cordes et accordez avec les fine-tuners. (Voir Utilisation et Réglage du D-Tuner ci-dessous).

Utilisation et Réglage du D-Tuner

Le D-Tuner est permet de passer en un instant de l'accordage standard en accordage "Drop-D" en faisant passer le bourdon de Mi à Ré. Il est placé sur la vis de serrage du pontet de la corde de Mi grave. Il suffit de le faire glisser vers l'intérieur (Mi) ou l'extérieur (Ré). Lisez attentivement les instructions pour comprendre son fonctionnement et son réglage.

Vis de réglage Position Ré

1. Desserrez la vis correspondant à la corde de Mi du sillet à blocage.
2. Placez le D-Tuner en position "Ré" en le tirant.
3. Tournez le fine-tuner de la corde de Mi dans le sens anti-horaire au maximum puis tournez d'un tour le dans le sens horaire.
4. A l'aide des mécaniques, accordez le bourdon en Ré. Serez la vis du sillet et ajuster la note avec le fine-tuner.

5. Faite glisser le D-Tuner vers le vibrato en appliquant une légère pression vers le bas. Il est à présent dans la position "Mi". La vis du fine-tuner repose maintenant sur le méplat du D-Tuner.

6. Vérifiez l'accord de la corde.

7. Si elle est désaccordée, utilisée la clef Allen 1.5mm fournie pour tourner la vis de réglage du D-Tuner dans le sens horaire si la note est trop basse ou le sens anti-horaire si elle est trop haute.
8. Replacez le D-Tuner en position "Ré" et vérifiez l'accord. Replacez le en position "Mi", vérifier l'accord et réajuster la vis de réglage si nécessaire.
9. Une fois le D-Tuner ajusté, n'utilisez que le fine-tuner pour l'accordage (il accordera simultanément les deux notes, quelquesoit la position).

Note

Il est recommandé de nettoyer et lubrifier les D-Tuner, fine-tuner, vis de réglage et pontet pour un réglage aisé. Le pontet doit pouvoir pivoter librement pour assurer la bonne opération du D-Tuner.

Si vous désirer changer le tirant de vos cordes ou utiliser un accordage non standard, il sera nécessaire de régler à nouveau le D-Tuner.

Hauteur du Vibrato

Sa hauteur est ajustée grâce aux pivots sur lesquels il repose. Vissez ces pivots pour abaisser le bloc vibrato. Dévissez-les pour le réhausser.

Tension du Vibrato

La tension du vibrato se règle en ajustant les vis de fixation de la plaque maintenant les ressorts. Pour y avoir accès, il est nécessaire de dévisser la plaque de protection située au dos de la guitare

Selon les spécifications d'Edward, le vibrato est réglé pour reposer sur la surface de la caisse, assurant un sustain maximum. Il n'est donc possible que de diminuer la hauteur des notes.

Cela assure par ailleurs une meilleurs tenue de l'accord lors de l'utilisation du D-Tuner ou si vous cassez une corde. La guitare est équipée de deux ressorts fournissant la tension idéale pour le tirant des cordes installées sur

l'instrument. Un ressort supplémentaire est fourni si vous désirez utiliser un tirant supérieur.

La tension idéale du vibrato est obtenue lorsque celui-ci repose sur la table de la guitare et qu'il se manipule sans force excessive.

Le vibrato peut être réglé de manière à être flottant en diminuant la tension des ressorts. Vissez les vis de réten-tion des ressorts pour augmenter la tension et dévissez-les pour la diminuer.

L'instrument doit être correctement accordé avant et après réglage.

Note

Si vous désirez régler le vibrato pour qu'il soit de type flottant, il est recommandé de retirer le D-Tuner car son action, en modifiant la tension des cordes, risquera de désaccorder la guitare. Une vis de serrage de pontet supplémentaire est fournie si vous désirez retirer le D-Tuner.

ATTENTION: Annulez la tension des cordes avant d'en-lever ou d'installer un ressort. Ces ressorts peuvent supporter des tensions extrêmes. Prenez toutes les précautions nécessaires lorsque vous installez ou retirez l'un d'entre eux.

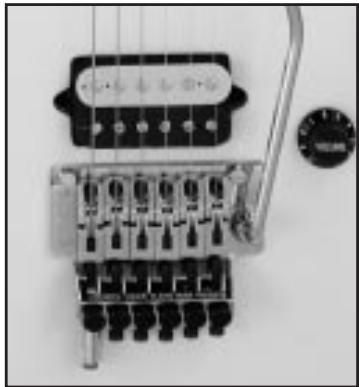

Barre de vibrato

Elle est insérée et vissée dans la plaque de vibrato. Son orientation par rapport à l'axe des cordes peut être modifiée. Certains musiciens préfèrent que la tige reste fixe lorsqu'elle est utilisée. Il est possible d'effectuer ce réglage en maintenant le contre-écrou situé sur le vibrato avec la clef 12mm fournie et en vissant la barre fermement.

Si vous désirez que la tige pivote librement, dévissez le boulon situé à l'extrémité du trou du vibrato. vous pouvez y accéder par la cavité des ressorts au dos de la guitare. Edward préfère avoir une tige de vibrato très peu serrée ce qui lui permet de la maintenir tout en jouant sans actionner le vibrato.

Une bonne intonation vous assure de sonner juste quelquesoit l'endroit où vous jouer sur le manche. Bien qu'une intonation parfaite soit impossible sur un instrument fretté, un réglage précis optimisera la justesse de l'instrument sur toute sa tessiture.

On règle l'intonation en comparant la hauteur de la note d'une corde à vide à la hauteur de la note produite par la même corde frettée à l'octave (12ème case). La longueur de la corde vibrante est modifiée jusqu'à ce que les deux notes soient identiques. On modifie cette longueur en déplaçant les pontet en avant ou en arrière, selon que la note frettée est trop haute ou trop basse par rapport à la note de la corde.

Ce réglage doit toujours être effectué avec des cordes neuves. Des problèmes d'intonation peuvent survenir avec des cordes usées. Il

peut être difficile pour une oreille non habituée de comparer la note frettée et la note à vide. Certains musiciens préfèrent comparer l'harmonique de la douzième frette et la note frettée à la douzième case.

On produit une harmonique en jouant une corde que l'on touche très légèrement avec un doigt au dessus de la douzième frette. Une fois la corde jouée, on retirerapidement la main gauche. La note produite est alors comparée à la note de la corde à vide. Pour une précision maximum, nous recommandons l'emploi d'un accordeur électronique.

1. Assurez-vous que le manche et la hauteur des cordes sont correctement réglés.
2. Accordez l'instrument (La-440).
3. Placez l'instrument sur une surface plane et propre de manière à ce que l'instrument repose sur son corps. Toute tension sur le manche affectera les réglages.

4. Jouez la première corde à vide (Mi) et comparez la hauteur de la note à celle de la note frettée à la 12ème case sur la même corde. Ces deux notes doivent être identique (plus précisément, séparée d'une octave).

5. Avec une clef six pans, ajustez le pontet de manière à ce que la note à vide soit la même que la note frettée. Si la note frettée est plus haute que la note à vide, la longueur de corde vibrante doit être augmentée. Déplacez le pontet vers l'extérieur (en l'éloignant des micros). Si la note frettée est trop basse, la longueur de corde vibrante doit être diminuée. Déplacez le pontet pour le rapprocher des micros.

Note

Il sera souvent nécessaire de réaccorder la corde après que le pontet ait été déplacé.

1. Répétez les étapes 4 à 5 pour les cordes restantes.

Entretien de Votre Instrument

L'EVH Wolfgang est un instrument de haute qualité construit à partir des meilleurs matériaux et avec les méthodes de production les plus modernes. Avec un minimum d'attention, elle vous assurera une playabilité maximum pendant de nombreuses années.

Température and Humidité

Il est important de protéger votre instrument contre toute variation soudaine de température ou d'humidité. Il est conseillé de ranger votre guitare dans son étui entre chaque utilisation.

Cordes

Votre instrument est équipé de cordes haute qualité Peavey EVH Wolfgang. Leur durée de vie peut être considérablement étendue en les nettoyant fréquemment avec un produit approprié. La saleté et la transpiration ont tendance à se placer sous les cordes. Il est donc souvent nécessaire de passer un chiffon entre les cordes et la touche. L'accumulation de saletés sur les cordes peut provoquer des problèmes d'accordage et d'intonation en plus des problèmes de corrosion.

Pour des performances optimum, vos cordes devraient être changées chaque mois ou après avoir été jouées 24 heures environ. Certains musiciens préfèrent les changer plus souvent.

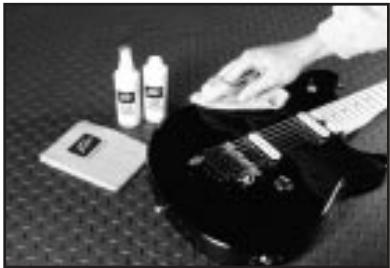

Finition

Votre instrument possède une finition polyuréthane durable et résistante mais qui doit être entretenue. Un nettoyage régulier avec le polish pour guitare Peavey est recommandé. Après chaque application, l'instrument doit être essuyé avec un chiffon doux et sec.

Accessoires

Peavey offre une ligne complète d'accessoires pour votre instrument. Valises, amplificateurs, cordes, polish et bandoulières sont disponibles chez votre revendeur Peavey.

• Tous les matériels d'amplification, microphones, mixeurs, etc doivent être reliés à la terre et utiliser un cordon d'alimentation à trois conducteurs afin d'éviter tout risque de choc électrique.
• N'entrez pas en contact avec tout autre appareil électrique lorsque vous jouez (ou touchez) votre instrument. Ses éléments métalliques sont reliés à la terre selon la pratique communément adoptée mais un choc électrique peut survenir si vous entrez en contact avec un appareil n'ayant pas été relié à la terre correctement.
• N'utilisez pas de sangle guitare de mauvaise qualité. Des dommages peuvent être occasionnés en cas d'utilisation d'une sangle de mauvaise qualité, vieille ou endommagée. L'instrument ou l'un de ses équipements pourrait être abimé en cas de chute.
• Les cordes de guitare sont réalisées dans des alliages de métaux résistants et sont soumises à d'importantes tensions. Prenez garde lors de l'accordage (particulièrement au dessus de l'accordage standard) ou lors de l'emploi de techniques de bending ou "popping". Les cordes peuvent occasionner des blessures réelles en cassant.

Note

Le câble situé entre l'instrument et l'am plificateur est déterminant pour les per formances du système. Un câble de haute qualité correctement blindé doit être utilisé pour cette application.

5150 ^® est une marque déposée par Edward Van Halen.

Floyd Rose ^® est une marque déposée par Floyd Rose Marketing, Inc.

Switchcraft® est une marque déposée par Switchcraft, Inc.
