BEDIENUNGSANLEITUNG CS 3000H PEAVEY

Dieses Symbol soll den Anwender vor unisolierten gefährlichen Spannungen innerhalb des Gehäuses warnen, die von Ausreichender Stärke sind, um einen elektrischen Schlag verursachen zu konnen.

Dieses Symbol soll den Benutzer auf wichtige Instruktionen in der Bedienungsanleitung aufmerksam machen, die Handhabung und Wartung des Produkts betreffen.

VORSICHT: Risiko - Elektrischer Schlag! Nicht offen!

VORSICHT: Um das Risiko eines elektrischen Schlages zu vermeiden, nicht die Abdeckung enfernen. Es befinden sich keine Teile darin, die vom Anwender repariert werden konnten. Reparaturen nur von qualifiziertem Fachpersonal durchführten halten.

ACKTUNG: Um einen elektrischen Schlag oder Feuergefahr zu vermeiden, sollte these Gerät nicht dem Regen oder Feuchtigkeit ausgesetzt werden. Vor Inbetriebnahme unbedingt die Bedienungsanleitunglesen.

Wir beträuen Sie dazu, dass Sie sich für einen Verträger der CS-Serie von Peavey entschieden haben – er wurde für jährlangen zuverlässigen und störungsfreien Einsatz unter harten Bedingungen entwickelt. Diese Verträger zeichnen sich durch die übbragende Schallleistung und die einzigartige Zuverlässigkeit aus, für die Peavey besteht ist. Gleichzeitig sind sie übbraschend kompakt. Fortschrittliche Technologie und umfassende SchutzschaltungenEROlympischen einen effizienteren Betrieb auch bei problematischen Lasten und Energiebedingungen. Die DDT™- (Distortion Detection) Schaltung gewährleistet einen störungsfreien Betrieb auch bei niedrigen Lasten bis zu 2 Ohm. Die DDT-Schaltung schützt die Treiber und sorgt davon, das die Schallleistung selbst unter extremer Überlastung nicht beeinträchtigt wird. Peaveys Hochleistungskonstruktion arbeitet mit tunnelgekühnten Kühlkörpern und Gleichstromventilatoren mit variabler Drehzahl. Aufgrund dieser Kühlmethode wird eine niedrigere GesamtbetriebstemperaturEROglich, was wiederum die Lebensdauer des Endstufen-Transistors verlangert.

Obwohl die Veränder der Peavey CS-Serie einfach im Betrieb sind und in ultrastarken Stahlgehäussen untergebracht sind, birgt ihr unsachgemäßer Einsatz Gefahren. Einige dieser Modelle sind Hochleistungsveränder, die hohe Spannungen und Ströme mit Frenzen bis zu 30 kHz abgeben. Achten Sie beim Einsatz dieser Veränder immer auf sichere Betriebsverfahren.

Merkmale

LESEN SIE SICH BITTE DIE ABSCHNITTE ÜBER WICHTIGE SICHERHEITSHINWEISE SOWIE ÜBER EINGANG, AUSGANG UND STROMANSCHLUSS DURCH, UM IHRE SICHERHEIT ZU GEWÄHRLEISTEN.

· 19", zwei Rack-Hohen, für Rack-Installation geeignet
- Tunnelgekühlte Kuhlkörper mit Gleichstromventilatoren mit variabler Drehzahl
- Ultrastarkes Stahlgehäuse
RampUp™-Signalregelung
Drei Betriebsmodi: Stereo, Parallel oder Bridged-Mono
- Wechselstrom-Netzschalter bzw. Sicherungsautomat auf der Vorderseite
- Verstärkerfunktionsschalter für Full-Range-Betrieb oder Frequenzweichen-Hochfrequenz- bzw. Niederfrequenz-Ausgänge
Zwei unabhängige justierbare Frenzweichen
Zwei unabhängige Niederfrequenzfilter
- Fünf LED-Anzeigen pro Kanal auf der Vorderseite: ACTIVE, DDT™, SIGNAL, TEMP und DC

Auspacken

Untersuchen Sie den Verstärker beim Auspacken. Sollten Sie Beschädigungen feststellen, informieren Sie unverzüglich ihren Handlcer. Nur der Empfänger kann gegenüber dem Spediteur einen Anspruch aufgrund von Transportschäden geltend machen. HebEN Sie den Karton und samedliches Verpackungsmaterialitte auf.Sollte es irgendwann einmal erforderlich sein,das Gerat zu Peavey Electronics oder zu einem unserer Buros, Service-Center oder Handler zurückzuschicken, verwenden Sie dazuitte ausschlieBlich die Original-Werksverpackung.SollteKeine Versandverpackung mehr vorhanden sein, bitten Sie Peavey um Erssatz.

Montage

Die Veränder der CS-Serie werden in genormten 19"-Racks montiert. Zur zusätzlichen Veränderung sind Montageösen auf der Rückseite angebracht; dies wird für vorübergehende Installationen wie etwa mobile oder Tour-Beschallungssysteme empfohlen. Aufgrund der Kabel und Anschlüsse auf der Rückseite wird die Befestigung der hinteren Montageösen an den Schieren durch einen rechtwinkligen Schraubendreher, einen Winkelschraubendreher oder einen Sechskantschluss erleichtert.

Kühlanforderungen

Die Verstärker der CS-Serie arbeiten mit einem Fremdkühlsystem, das eine niedrige gemeinsame Betriebstemperatur gewährleistet. Luft wird durch die Ventilatoren auf der Vorderseite in den Verstärker eingesaugt, lauft durch die Kuhlrippen der tunnelartigen Kanalkühlkeper und wird durch die beiden und rückseitigen Schlitze wieder abgegeben. Wirde einer der Kuhlkörper zu heißt, öffnet seine Sensorschaltung das Ausgangsrelais, wodurch die Last von diesen jeweiligen Kanal abgetrennt wird. Auf der Rückseite des Verstärkers muss eine Abluftöffnung vorhanden sein, und um den Verstärker herum muss genügend Platz belassen werden, damit die Kuhlluft entweichen kann. Wird der Verstärker im Rack montiert, darf das Rack vorne nicht mit Turen oder Abdeckungen verschlossen werden; die Zuluft muss unbehindert strömen konnen. Werden Racks mit verschlüssenen Rückteiten verwendet, muss eine (1) Standard-Rackhöhe für je drei montierte Verstärker offen gelassen werden.

Sicherheitshinweise für den Betrieb

Achten Sie darauf, dass die Netzspannung korrekt ist und mit den Angaben auf der Rückseite des Verstärkers übereinstimmt. Schäden, die aufgrund des Anschlusses des Verstärkers an eine ungeeignete Wechselspannung entstehen, werden nicht von der Garantie abgedeckt. Nähere Informationen zur erforderlichen Spannung finden Sie im Abschnitt Netzanschluss.

Hinweis: Schalten Sie den Veränderkemmer aus und trennen Sieihn vom Netz, bevor Sie Audio-Geräte anschließen. Als zusätzliche Vorsichtsmaßnahme sollen den Sie während des Einschaltens die Dämpfer herunterdrehen.

WIRE GAUGE CHART
Cable Length(In Feet)	Stranded Wire Gauge(AWG)	Power Loss into8 ohms (%)	Power Loss into4 ohms (%)	Power Loss into2 ohms (%)
5	18	.79	1.58	3.16
	16	.50	1.00	2.00
	14	.31	.62	1.24
	12	.20	.40	.80
	10	.125	.25	.50
10	18	1.58	3.16	6.32
	16	1.00	2.00	4.00
	14	.62	1.25	2.50
	12	.40	.80	1.60
	10	.25	.50	1.00
40	18	8.00	12.60	25.20
	16	4.00	8.00	1.60
	14	2.50	5.00	10.00
	12	1.60	3.20	6.40
	10	1.00	2.00	4.00
	8	.625	1.25	2.50
80	16	8.00	16.00	32.00
	14	5.00	10.00	20.00
	12	3.20	6.40	12.80
	10	2.00	4.00	8.00

Die Veränder der CS-Serie sind während mit der RampUpTM-Schaltung ausgestellt, die den Signalpegel nach dem Schlieben des Ausgangsrelais allmählich anheit, es empfeht sich jedoch, die Gain-Regler während des Einschaltens heruntergedreht zu halten, um eine Beschädigung der Laatsprecher zu verhindern, wenn an den Eingängen ein hoher Signalpegel vorliegt. Ganz gleich, ob Sie sie kaufen oder selbst herstellen, verwenden Sie nur Anschlüsse, Eingangskabel und Laatsprecherkabel gutter Qualität, und gehen Sie beim Lieten sorgfältig und korrekt vor, um einen störungsfreien Betrieb zu gewährleisten. Die meisten Probleme durch Ausfälle werden durch defekte Kabel verursacht.

Die geeigneten Durchmesser für verschiedene Lastimpedanzen und Kabellängen finden Sie in der unterstehenden Drahtdickentabelle. Denken Sie daran, dass der Kabelwiderstand die Leistung des Verständers auf zweifache Weise beeinträchtigt: Durch direkten Leistungsverlust aufgrund des Widerstands (I2R-Verlust) und durch Verringerung der Gesamtlastimpedanz. Achten Sie zudem daraufuf, dass der Modusschalter für die gewünschte Anwendung korrekt eingestellt ist. Näheres dazufinden Sie in den Abschnitten Stereo-, Parallel- und Bridged-Mono-Betrieb.

Anschluss der Eingänge

Die Eingangsanschlüsse erfolgen über den 3-Stift-XLR- (Stift 2+) oder 6,3 mm-"Combi"-Verbindungsstöpsel auf der Rückseite des Verständerkers. Die Eingänge sind aktiv symmetriert. Stiftausgang und Polarität der Anschlusskabel müssen korrekt konfiguriert sein (siehe Rückseite des Geräts). Der Eingangsüberlastpunkt ist hoch genug, sodass der maximale Ausgangspiegel nahezu jeder Signalquelle toleriert wird.

Anschluss der Ausgänge

Alle Modelle sind mit zwei Ausgangsanschlüssen (Lautsprecheranschlüssen) pro Kanal ausgestattet. Die Kabel konnen mittels Bananenstecker, Greifer oder blankem Draht an die Fünfwege-Anschlussklemmen angeschlossen werden. Empfohlen wird der Anschluss über die Speakon-Stecker. Die Stiftanschlüsse sind auf der Rückseite des Geräts angegeben.

Netzanschluss

Der Leistungsbedarf der Verständner der CS-Serie ist auf 1/8 (übliche Musikbedingungen) und 1/3 (extreme Musikbedingungen) ausgelegt. Der Nennwert der Starkstromaufnahme wird nur über den Sicherungsautomaten auf der Vorderseite begrenzt. Den Leistungsbedarf der jeweiligen Verständner konnen Sie den technischen Daten in dieser Anleitung entnehmen. Achten Sie darauf, dass die Netzspannung korrekt ist und mit den Angaben auf der Rückseite des Verständerkers übereinstimmt. Schäden, die aufgrund des Anschlusses des Verständerkers an eine ungeeignete Wechselspannung entstehen, werden nicht von der Garantie abgedeckt. Wenn bei Bestellung nicht anders angegeben, werden die an die Kunden versandten Peavey-Verständner folgendermaßen konfiguriert:

Nordamerika: 120 VAC/60 Hz

Europa, Asien, Australien: 230/240 VAC/50 Hz

Südamerika: 120 VAC/6o Hz oder 24o VAC/5o Hz

Stereo

Für Stereobetrieb (mit zwei Kanälen) schalten Sie den Verstärker aus und stellen den Moduswahlschalter auf die Position Stereo. In diesen Modus arbeiten beiden Kanäle unabhängig voneinander, wobei ihre jeweiligen Pegel über die Eingangsdämpfer geregelt werden. Ein Signal am Eingang von Kanal A erzeugt somit ein verstärktes Signal am Ausgang von Kanal A, während ein Signal am Eingang von Kanal B ein verstärktes Signal am Ausgang von Kanal B erzeugt.

Parallel

Schalten Sie den Verständner für den Parallelbetrieb (zwei Kanäle, ein einziger Eingang) aus, und stellen Sie den Moduswahlschalter auf die Position Parallel. Beide Verständnerkanäle werden dann vom Signal am Eingang von Kanal A getrieben. Steckverbindungen sind nicht erforderlich. Die Ausgangsanschlussüsse sind dieselben wie im Stereomodus. Im Parallelmodus ist nur der Eingang von Kanal A aktiv, der Eingang von Kanal B ist deaktiviert. Beide Eingangsstandpfer bleiben aktiviert, so dass Sie verschiedene Pegel für jeder Kanal einstellen können. Stromwerte und andere allgemeine Leistungsdaten sind dieselben wie im Stereomodus.

Bridged Mono

Beide Verstärkerkanäle können zusammengefasst werden, um einen äußert leistungsfähigen Monoversteller mit einem Kanal einzurichten. Gehen Sie beim Betrieb im Bridged-Modus mit äußerster Vorsicht vor, da an den Ausgangsklemmen möglicherweise tõdliche Spannung vorliegen kann. Zum Überbrücken des Verstärkers stellen Sie den Moduswahlschalter auf der Rückseite auf die Position Bridge. Schließen Sie das Signal an den Eingang von Kanal A an, und schreiben Sie die Laufsprecher über die spannungsführenden Ausgänge (die „+“-Anschlussklemmen der Ausgänge A und B) an.

Anders als Stereo- und Parallelmodus, bei denen eine Seite{jedes Ausgangs geerdet ist, sind im Bridged-Modus beide Seiten spannungsfuhrend. Die Seite von Kanal A und der Eingang haben dieselbe Polaritat. Um einen korrekten Betrieb zu gewährleisten, müssen beide Eingangsdampfer auf derselben Position stehen. So wird die Last zwischen den Kanalausgängen ausgegliichen. Wie im Parallelmodus ist nur der Eingang von Kanal A aktiv. Wird eine Ausgangsschalttafel verwendet, müssen alle Anschlüsse voneinander und von der Schalttafel isoliert werden. Die empfohlene Mindestnennlastimpedanz im Bridged-Modus beträgt 4 Ohm (was dem Betrieb beider Kanäle bei 2 Ohm entspricht). Durch das Treiben gebruckter Lasten von unter 4 Ohm wird die DDT-Schaltung aktiviert, was zu einem Leistungsverlust führt und eine Wärmeüberlastung zur Folge haben kann.

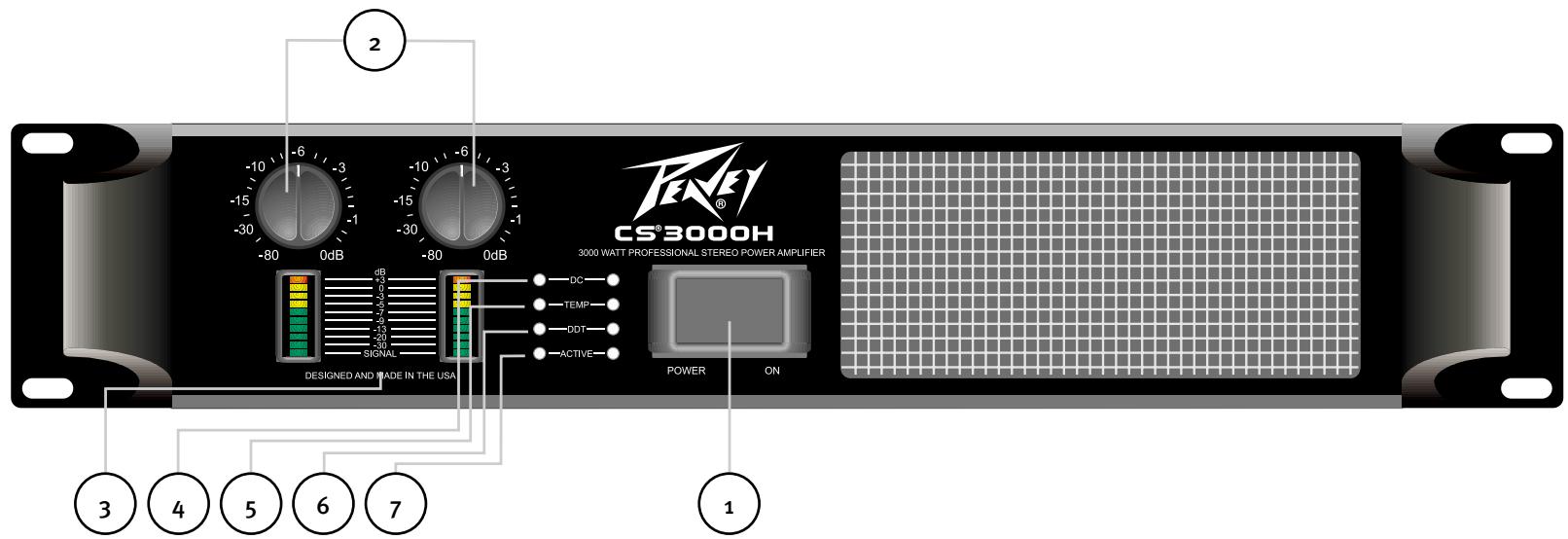

Funktionen an der Vorderseite

Wechselstrom-Netzschalter/Sicherungsautomat (1)

Die Veränder der CS-Serie sind mit einem kombinierten Wechselstrom-Netzschalter bzw. Sicherungsautomaten auf der Vorderseite ausgestattet. Schaltet sich der Schalter während des Normalbetriebs aus, drücken Sie einmal in die Position ON zurück. Schaltet er sich erneut aus, muss der Veränder gerwartet werden.

Eingangsdämpfer (2)

Drehen Sie die Dämpfer, falls möglich, immer vollständig im Uhrzeigersinn auf, um einen optimalen System-Headroom zu gewährleisten. Die Eingangsdämpferregler (einer für Kanal A, einer für Kanal B) befinden sich auf der Vorderseite und dienen zur Gain-Regelung der jeweiligen Verständerkanäte in samtlichen Modi. Angaben zu Standard-Spannungsverständlung sowie zur Eingangsempfindlichkeit finden Sie in den technischen Daten am Ende dieser Anleitung.

Beim Betrieb im Bridged-Modus führen andere Dämpfer auf derselben Position stehen, so dass die Lautsprecherlast gleichmäßig auf beiden Kanäle verteil wird. Weitere Informationen und Vorschichtsinweise finden Sie im Abschnitt Bridged-Mono-Betrieb.

Anzeigen auf der Vorderseite

Die Verträger der CS-Serie sind mit vier LED-Anzeigen pro Kanal auf der Vorderseite ausgestattet: ACTIVE, DDT, TEMP and DC. Die LED-Anzeigen informieren den Anwender über den Betriebsstatus des jeweiligen Kanals und warnen vor möglichen Störungen. Zudem sind die Verträger der CS-Serie mit zwei Balkendiagrammanzeigen pro Kanal mit zehn Feldern ausgestattet: Signal.

SIGNAL-LED (3)

Die DC-LED leuchtet auf um anzuzeigen, dass das Ausgangsrelais des Kanals geöffnet ist, wodurch der bzw. die Lautsprecher abgetrennt werden, wenn der Veränder an seinem Ausgang Gleichspannung oder ein Unterschallhochpegelsignal feststellt.

TEMP-LED (5)

Die Temp-LED leuchtet auf um anzuzeigen, dass das Ausgangsrelais des Kanals geöffnet ist, wodurch der bzw. die Lautsprecher aufgrund von Überhitzung abgetrennt werden. Ist die Temperatur des Kanals wieder auf einen betriebssicheren Wert gesunden, erlischt die LED, und der bzw. die Lautsprecher werden wieder angeschlossen.

DDT-LED (6)

Die DDT-LED eines Kanals leuchtet beim Einsetzen von Clipping auf. Blinken und erlösen die LEDs eines Kanals rasch abwechselnd, befindet sich der Kanal an der Schwelle zum Clipping. Leuchten sie kontinuierlich und hell auf, Grenzt der Veränder das Clipping ein oder verringgert die Veränderung um zu verhindern, dass stark gekappte Wellenformen die Laatsprecher erreichen. Weitere Informationen dazu finden Sie im Abschnitt Ermittlung von Verzerrung. Wahrend des ersten Einschaltens leuchtet die DDT-LED auf um anzuigeigen, dass die RampUp-Schaltung zur Gain-Verringerung aktiviert ist. Dadurch werden plötzliche Signalstöbe verhindert, wenn die Laatsprecherrelais geschlossen sind.

ACTIVE-LED (7)

Die ACTIVE-LED zeigt an, dass das Ausgangsrelais des zugehörigen Kanals geschlossen und der Kanal in Betrieb ist. Sie leuchtet beim Normalbetrieb sowie auch bei aktivierter DDT-Gain-Verringerung (Ermittlung von Verzerrung) im Kanal auf. Hierbei handelt es sich um Schutzfunktionen, durch die das Ausgangsrelais geschlossen bleibt. Erlischt die ACTIVE-LED, liegt kein Signal an den Ausgangssteckern vor.

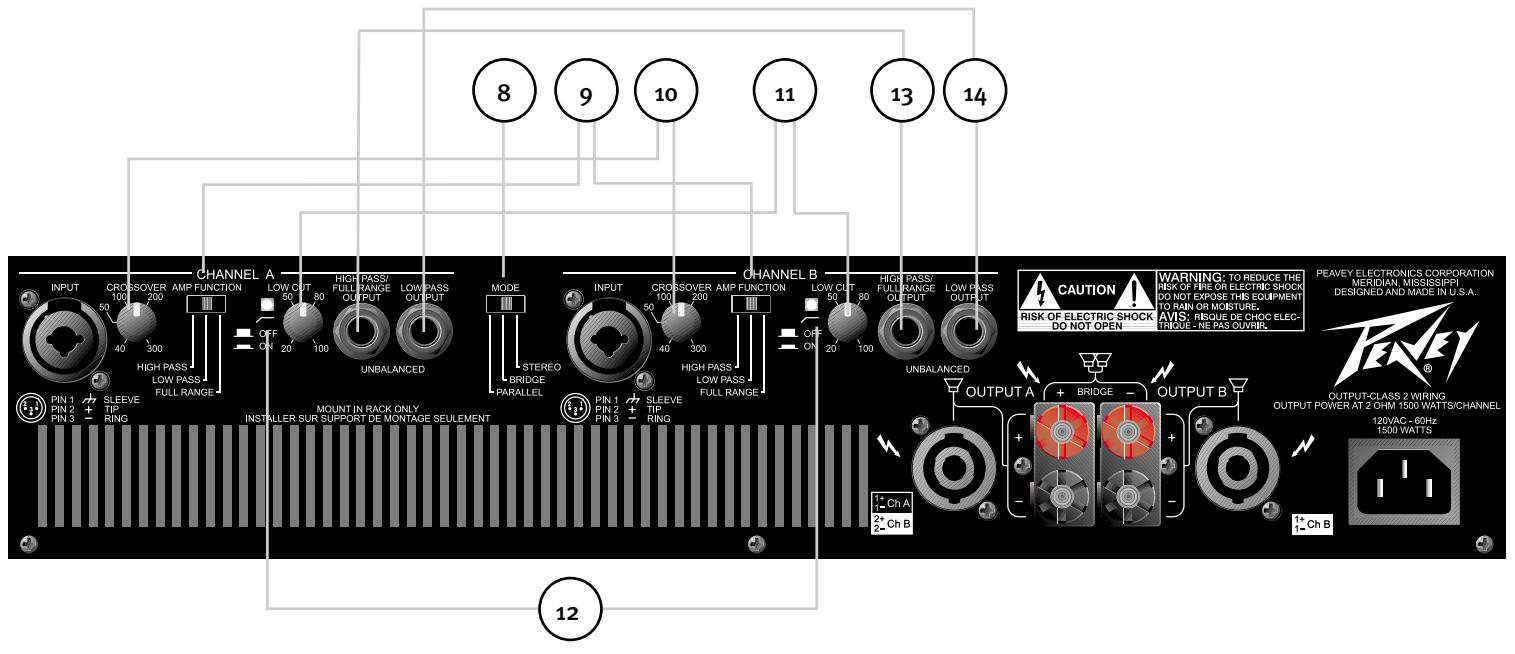

Rear Panel

MODE-Wahlschalter (8)

Mit dem MODE-Wahlschalter auf der Rückseite wird festgelegt, ob der Verstärker im Stereo-, Paralleloder Bridged-Mono-Modus betrieben wird. Der Mode-Wahlschalterarf nicht bei eingeschalteten Verstärker betätig werden. Weitere Informationen dazu finden Sie in den Abschnitten Stereo- und Bridged-Mono-Betrieb.

AMP FUNCTION-Schalter (9)

Mit dem AMP FUNCTION-Wahlschalter auf der Rückseite wird eingestellt, ob der zugehörige Kanal für den Full-Range-Betrieb oder an die Frequenzweichen-Hochfrequenz- oder -Niederfrequenzausgänge angeschlossen wird.

CROSSOVER-Einstellknopf (10)

Die CS-Familie ist mit zwei unabhängigen Zweiwegefrequenzweichen ausgestattet, die von 40Hz bis 300Hz eingestellt werden können. Diese Überschneidungsfrequenzen eignen sich für den Einsatz mit einem Subwoofer-System. Der Ausgang dieser Frequenzweichen wird mit dem MODE-Schalter ausgewählt und an den entsprechenden Verständerkanal angeschlossen. Frequenzen über der Einstellung des Knopfs werden an den jeweiligen Kanal angeschlossen, wenn sich der MODE-Schalter auf der Position HIGH PASS befindet. Frequenzen unter der Einstellung des Knopfs werden an den jeweiligen Kanal angeschlossen, wenn sich der MODE-Schalter auf der Position LOW PASS befindet. Auf der Position FULL RANGE wird die Frequenzweiche umgangen.

LOW-CUT-Einstellknopf (11)

Die CS-Familie ist mit zwei unabhängigen Niederfrequenzfiltern ausgestattet. Diese Filter konnen von 20 Hz bis 100 Hz eingestellt werden und wurden entwickelt, um Freqenzen zu verringn, die unter denjenigen liegen, die von den Laufsprechern erzeutg werden konnen, oder um "Raumbruppen" zu verringn. Freqenzen unter der Knopfeinstellung des jeweiligen Kanals werden gedämpft.

LOW-CUT-Schalter (12)

Der LOW-CUT-Schalter ist ein eingelassener Druckschalter, mit dem der Tiefpassfilter aktiviert oder deaktiviert wird. Der Filter wird aktiviert, indem der Schalter in die Position IN gedrückt wird.

Stecker HIGH PASS/FULL RANGE OUTPUT (13)

Die Funktion des Steckers HIGH PASS/FULL RANGE OUTPUT hangt von der Einstellung des jeweiligen MODE-Schalters ab. Diese Stecker ermitteligt das Anschlieben von Frenzen über der Einstellung des CROSSOVER-Knops an einen zweiten Veränderter. Steht der MODE-Schalter auf der Position HIGH PASS, liegt der hochfrequente Anteil der Frenzweiche am Stecker vor. Steht der MODE-Schalter auf der Position FULL RANGE oder LOW PASS, wird die Frenzweiche umgangen, sodass ein Anschluss des Full-Range-Signals an einen zweiten Veränderter möglich ist.

Stecker LOW PASS OUTPUT (14)

Der Stecker LOW PASS OUTPUT ermitteligt das Anschlieben von Frequenzen unter der Einstellung des CROSSOVER-Knopfs an einen zweiten Veränder. Diese Ausgang ist bei niedrigen Frequenzen unabhängig von der Einstellung des MODE-Schalters.

Schutzfunktionen

Die Verträger der CS-Serie sind mit verschiedenen Schaltungen ausgestellt, durch die sie selbst und auch die Laufsprecher in nahezu jeder Situation geschützt werden. Peavey hat versucht, die Verträger so narrensicher wie möglich zu machen, und sie unempfindlich gegenüber Kurzschluss, Leerlauf, ungeeigneten Lasten, Gleichspannung und Überhitzung gemacht. Schaltet ein Kanal in den DDT-Modus zur Gain-Verringerung, bleibt die Laufsprecherlast angeschlossen, Clipping-Prozentsatz oder Ausgangsleistung werden jedoch.sofort verringgert. Tritt ein Problem auf, das den Schutzmodus eines Kanals aktiviert, leuchten die TEMP-LED oder DC-LED für diesen Kanal auf. Bei Gleichspannung am Ausgang, überhöhte Unterschallfrequenzen oder Wärmeüberlastung trennt das Ausgangsrelais des Kanals die Laufsprecherlast, bis das Problem behoben wird oder der Verträger abgekühlt ist.

Ermittlung und Begrenzung von Verzerrung (DDT)

Wird ein Kanal angesteuert, bis hartes kontinuierliches Clipping erfolgt, verringgert die DDT-Schaltung automatisch die Verstärkung des Kanals auf einen Pegel knapp unter der Clipping-Schwelle, sodass die Lautsprecher vor den starken kontinuierlichen Rechteckwellen geschützt sind, die erzeugt werden und Schaden verursachen konnen. Situationen, in denen die DDT-Schaltung aktiviert werden kann, sind u.a. unkontrolliertes Feedback, Schwingungen, unsachgemäß Einstellung der Ausrüstung oder Störungen in den vor dem Veränder kageschlossenen Geräten. Beim CS3000H und CS2000H wird die DDT-Schaltung nicht durch normale Programmspitzen, sondern nur durch kontinuierliches, übermögens Clipping ausgelöst. Erfolgte eine Begrenzung, leuchtet die DDT-LED hell und kontinuierlich auf.

LFC-Impedanzermittlung

Die Veränder der CS-Serie sind mit einer innovativen Schaltung ausgestattet, die einen sicheren Betrieb bei jeder Last erhögt. Liegt an einem Veränder eine Last vor, die die Ausgangsstufe überlastet, korrigiert die Load-Fault-Correction-Schaltung die Kanalveränderung auf einen sicheren Pegel. Dieses Verfahren zum Schutz der Ausgangsstufe ist den herkömmlichen Begrenzungsverfahren

anderer Verstärker, die mit „roher Gewalt" arbeiten,weit überlegen. Die LFC-Schaltung beeinträchtigt die Schalleistung im Normalbetrieb nicht und ist unauffällig, wenn sie aktiviert ist.

Thermoschutz

Die internen Ventilatoren sorgen damit, dass der Verständner unter Normalbedingungen innerhalb seines Temperaturbereichs störungsfrei arbeitet. Erreicht die Temperatur des Kühlkörpers eines Kanals 85^ , was auf eine gestürte Luftzufahr hinweisen kann, schützt sich der Kanal unabhängig selbst, indem er seine Last abtrennt und sich abschaltet, bis er wieder abgekühlt ist. Solange leuchtet die TEMP-LED des Kanals auf. Zudem erlischt währenddessen die ACTIVE-LED, TEMP- und DDT-LED leuchten weiterhin, und die Kühlventilatoren laufen mit hoher Drehzahl weiter.

Kurzschluss

Wird ein Ausgang kurzgeschlossen, schützen LFC- und Thermoschaltung den Veränderk eromatisch. Die LFC-Schaltung ermittelt den Kurzschluss als außerst starke Überlastung und dampf das Signal, wodurch die Endstufen-Transistoren des Kanals vor Überlaststrom geschützt werden. Dauert der Kurzschluss an, schützt sich der Kanal möglicherweise selbst vor Überhitzung, indem er die Last abtrennt.

Schutz vor Gleichspannung

Ermittelt ein Verständerkanal Gleichspannung oder Unterschiedfrequenzen an seinen Ausgangsklemmen, öffnet sich sofort sein Ausgangsrelais, um die Lautsprecher vor Beschäftigung zu schätzen. Die CD-LED des Kanals leuchtet auf.

Einschalt-/Ausschaltschutz

Beim Einschalten bleibt der Verständärer im Schutzmodus, wobei die Ausgabe für etwa vier Sekunden abgetrennt sind, während das Gerät unter Spannung gesetzt wird und sich diese stabilisiert. Solange die Ausgangsrelais geöffnet sind, leuchten die DDT-LEDs auf. Wird das Gerät nicht mehr mit Strom gespeist, werden die Laatsprecherlasten sofort abgetrennt, sodass kein knackendes oder ploppendes Gerausch ertont.

RampUp™-Signalregelung

Wird ein Veränder der CS-Serie eingeschaltet oder ein Schutzmodus ausgeschelt, wird die RampUpTM-Schaltung aktiviert. Solange die Laufsprecher abgetrennt sind, dampf die RampUpTM-Schaltung das Signal vollständig. Nachdem sich das Ausgangsrelais geschlossen hat, steigt das Signal langsam und allmählich auf seinen eingestelltten Pegel an. Die RampUpTM-Signalregelungsschaltung hat gegenüber der herkömmlichen Momenteinschaltung eineuge wichtige Vorteile:

Ist während des Einschaltens (oder bei Ausschalten eines Schutzmodus) ein Signal vorhanden, werden die Laatsprecher vor einem plötzlichen, möglicherweise schädigenden Audiosignalbündel geschützt.

Da die Verständung verringgert wird, bis das Ausgangsrelais geschlossen ist, gibt es an den Kontakten keine Bogenbildung, was ihre Lebensdauer verlangert.

Laatsprecherschutz

Sämtliche Lautsprecher verfügen über elektrische, thermische und physikalische Grenzwerte, die beachtet werden müssen, um Schäden oder Versagen zu verhindern. Zu starker Netzstrom, Niederfrequenzen an Hochfrequenztreibern, stark gekappte Wellenformen und Gleichspannung konnen für Kegel- und Kompressionstreiber das Ende bedeuten. Die Peavey CS3000H-Verträkser schützen die Lautsprecher automatisch vor Gleichspannungen und Unterschallsignalen. Weitere Informationen hierzu finden Sie im Abschnitt Schutzfunktionen. Mittel- und Hochfrequenzlautsprecher, insbesondere Kompressionstreiber, sind äußert empfindlich gegenüber Schäden durch zu starke Netzspannung, gekappte Wellenformen oder Frequenzen unter ihren Passbandennwerten. Achten Sie unbedingt daraufuf, dass die niedrigen und mittleren Bänder einer elektronischen Freqenzweiche an die korrekten Verträker und Treiber und nicht versehentlich an die für ein Band mit niedrigerer Freqenz angeschlossen werden. Der Clipping-Punkt eines Verträkers ist seine maximale Spitzenausgangsleistung, und einige der Peavey CS3000H-Hochleistungsverträker konnen eine höhere Leistung bringen, als weitere Lautsprecher ohne Schäden bearbeiten konnen. Achten Sie daraufuf, dass das Spitzenleistungsvermögen des Verträkers Ihr Lautsprechersystem nicht überlastet.

Sicherungen können ebenfalls verwendet werden, um die Leistungszufuhr zu den Laufsprechertreibern zu begrenzen. Als mehr strombegrenzende anstatt spannungsbegrenzende Vorrichtungen sind sie jedoch eine unzureichende Lösung, und als schwächstes Glied können sie nur einmal eingesetzt werden und müssen dann ausgetauscht werden. Einige Sicherungen schlechter Qualität verfügen über einen betrachtlichen Reihenwiderstand, der die Dämpfung der Laufsprecherbewegung durch den Veränder beeingträchtigen und)sogar die Klangqualität des Systems verschlechtern kann. Sollten Sie Sicherungen einsetzen wollen, erfragen Sieitte beim Laufsprecherhersteller die geeigneten Stromnennwerte und die erforderliche Trägheit.

Treiben Sie eine niederfrequente Lautsprecherbox nie mit Frenzen, die unter der jeweiligen ausgelegten Frenz liegen. Aufgrund der verringten Schalldämpfung konnte ein mit Öffnungen versehener Lautsprecher selbst bei mäßiger Leistung vollig absacken. Die Frenzgrenzen eines Lautsprechersystems finden Sie unter den jeweiligen technischen Daten.

Warnhinweis - Gefahr des elektrischen Schlages am Lautsprecherausgang:

Achtung! Bei eingeschaltetem Veränderer führen die Anschlüsse der Laufsprecherausgänge des Gerätes Strom, und es besteht die Gefahr eines elektrischen Schlages. Ergereifen Sie die folgenden Vorsichtsmaßnahmen:

1. Berühren Sie keine blanken Drähte, die an die Lautsprecherausgangsstecker angeschlossen sind.
2. Verwenden Sie isolierte Lautsprecherkabel und berührungssichere Stecker an den Lautsprechern.
3. Versuchen Sie nicht, bei eingeschaltetem Veränder Anschlüsse an die Ausgangsstecker oder an die Laufsprecherstecker durchzuführen.
4. Überprüfen Sie alle Anschlüsse zweifach, und stellen Sie safer, dass keine freiliegenden Kabel oder Stecker vorhanden sind, bevor Sie den Veränderk einschalten.
5. Achten Sie bei jedem Einschalten des Verstärkers daraufuf, dass Kabel oder Drähte unversehrt sind und dass alle Kabel fest und korrekt angeschlossen sind.
6. Externe, an diese Klemmen angeschlossene Verdraughtung muss gemäß den Anweisungen einer erfahrenen Person oder mithilfe von gebrauchsfertigen Leitungen oder Drahten angeschlossen werden.

Wartung des Verständerkers und Verantwortung des Nutzers

Eine regelmäßige Wartung der Verstärker der CS-Serie ist nicht erforderlich, und eine interne Justierung sollte während ihrer gesamtten Lebensdauer überflüssig sein. Ihr Verstärker der CS-Serie ist außer leistungsfähig und kann sowohl für Lautsprecher als auch für Personen Gefahren bergen. Lesen Sie sich als verantwortlicher Nutzer den Abschnitt Wichtigte Sicherheitshinweise durch, und achten Sie darauf, dass Installation, Anschluss und Betrieb des Verstärkers korrekt gemäß den Anweisungen in dieser Anleitung erfolgen. Viele Lautsprecher werden durch zu starken Netzstrom beschädigt oder zerstört, was insbesondere bei den gebrückenten Hochleistungsverstärkern der Fall ist. Lesen Sie sich den Abschnitt Lautsprecherschutz durch, und beachten Sie immer Dauer- und Spitzenleistungsvermögen des Lautsprechers.

CS® 3000H

SPECIFICATIONS

Rated power:

Bridged 4 Ohms:
