BEDIENUNGSANLEITUNG CEL 2 PEAVEY

Dieses Symbol soll den Anwender vor unisolierten gefährlichen Spannungen innerhalb des Gehäuses warnen, die von Ausreichender Stärke sind, um einen elektrischen Schlag verursachen zu konnen.

Dieses Symbol soll den Benutzer auf wichtige Instruktionen in der Bedienungsanleitung aufmerksam machen, die Handhabung und Wartung des Produkts betreffen.

VORSICHT: Risiko — Elektrischer Schlag! Nicht öffnen!

VORSICHT: Um das Risiko eines elektrischen Schlages zu vermeiden, nicht die Abdeckung enfernen. Es befinden sich keine Teile darin, die vom Anwender repariert werden konnten. Reparaturen nur von qualifiziertem Fachpersonal durchführten halten.

ACHTUNG: Um einen elektrischen Schlag oder Feuergefahr zu vermeiden, sollte these Gerät nicht dem Regen oder Feuchtigkeit ausgesetzt werden. Vor Inbetriebnahme unbedingt die Bedienungsanleitunglesen.

CEL™ 2 DUAL COMPRESSOR/EXPANDER/LIMITER

GENERAL DESCRIPTION:

ALLGEMEINE BESCHREIBUNG:

Vielen Dank, daß Sie sich für unseren CEL^TM 2 entschieden haben. Dieses Manual enthalt Beschreibungen, Funktionen und Spezifikationen über ihren CEL^TM 2.

Der CEL™ 2 ist ein dualer Kompressor mit einer Hoheneinheit. Er laßt sich entweder als zwei unabhängige Kompressoren betreiben oder als synchronisierter Stereo Kompressor mit weiter RMS Summierung. Ein hochqualitativer spannungsgeregelter Veränder (VCA) und integrierte RMS-Gleichrichterschaltkreise sorgen für geringste Verzerrung und exzellente Noise Performance.

Eine Soft Knee Topologie wird für jeder Funktion eingesetzt, um glatte Übergangskurven zu gewährleisten. (Sobald die Schaltkreise aktiviert sind, erfolgt die Pegeländerung allmählichstatt abrupt.) Das hat zur Folge, daß Kompression und Limiting weniger offensichtlich erscheinen, für das Gehör angenehmer in Erscheinung treten und sich zudem für ein gewünschtes Resultat leichter justieren halten.

Die Downward Expander Sektion verfügbar über Threshold und Ratio Regler. Damit laßt er sich zur Rauschunterrückung (Slight Ratio) oder als Gate (High Ratio) benutzen. Zu den Threshold und Ratio Reglern ergeben sich umfassende möglichekeiten erst durch die zusätzlichen Attack und Release Regler, über die der Kompressor verfügbar. jeder aufgrund der Kompression verlorengegangener Pegel laßt sich durch den Output Pegelregler wieder herstellen.

Der Limiter ist ein unendlicher Ratio Kompressor und verhindert eine Pegelüberschreitung am Ausgang. Die Pegelregelung erfolgt am Threshold Regler, der nur über eine Einstellung verfügbar. Diese ist vollig unabhängig von den Kompressoreinstellungen und laßt sich einsetzen um Spannungsspitzen abzufangen wenn nur eine leichte Kompression (Low Ratio) erwünscht wird. Er verfügbar über eine eigene LED Anzeige (mit einer Peak Haltezeit von einer halben Sekunde), um seine Aktivierung anzuzeigen.

Jede Sektion (Expander, Kompressor oder Limiter) laßt sich darauf einstellen entweder durch eine Threshold oder aber Ratio Einstellung abzuschalten.

Ein Side Chain Eingang im Detektorpfad erlaubt eine Manipulation des Detektorsignals. Das Reglersignal laßt sich per Frequenz formen oder für Zwecke wie De-essing oder Ducking ersetzen. Dies laßt sich über einen Schalter am Front Panel erledigen. Wird dieser Schalter gedrückt, ohne daß auf der Geräterückseite die Side Chain TRS Buchse belegt ist, wird der Detektor mit dem Signal des gegenüber liegenden Kanal gespeist, und der Kompressor wird unterrückt, wenn ein Signal auf dem anderen Kanal anliegt, ohne nötiges Cross-Patching (mit den Kompressorreglern wird die Funktionseiste eingestellt). Wird ein externer EQ in den Pfad eingebunden, setzen sich normale Side Chain Funktionen (De-essing, Rumpelfilterung, u.s.w.) ausführren.

Ein dualer-Mono/Stereo Link Schalter summiert die erkannten RMS Pegel von jedem Kanal, um so die Amplitude des Stereosignals akkurat zu repreSENTieren. Diese Amplitudenspannung wird benutzt, um beiden VCAs zu kontrollieren. In dieser Betriebsart Funktionieren nur die Regler die mit Channel A in Verbindung stehen. Die LED Anzeige der Pegelabschwächung von Kanal B wird abgeschaltet, um einen visuellen Hinweis darauf zu geben, welche Knöpfe bzw. Regler operativ sind.

Es sind zwei 12-segmentige LED Anzeigen vorhanden, die den Ausgangspiegel und die große der Pegelabschwächung anzeigen. Durch das Betrachten der Gain Reduction Meter ist die Aktion einer Reglereinstellung augenscheinlich und leicht einstellbar. Der Ausgangspiegel ist einstellbar, um besten Rauschabstand zu gewährleisten.

Ein festverdrahteter Bypass-Schalter破产 als Functionen auf und arbeitet selbst bei ausgeschalteter Einheit noch.

REGLERFUNKTIONEN:

(1) EXPANDER THRESHOLD: Stellt den Pegel ein, bei dem der Downward Expander seinen Betrieb aufnimmt. (Ist die minimale Position eingestellt, liegt der Schwellwert so niedrig, daß der Expander nie aktiviert wird, mit der Folge seiner Deaktivierung.) Fällt das Eingangssignal unter dem eingestellten Threshold Wert, blendet der Expander seinen Ausgang (Output) gemäß der vom Expander RATIO Regler eingestellen Slope (Ratio) aus. Das Soft Knee Design glättet den Übergang von „Off“ bis „Active“ durch dynamische Anhebung der Slope am Übergangspunkt. Die Attack- und Release-Zeiten sind für einechnelle Aktion voreingestellt.
(2) EXPANDER RATIO: Das Expander Ratio wird festgelegt, indem der Eingangspegel durch den Ausgangspegel geteilt wird. Ein Verhältnis von 1:3 zeigt an, daß der Ausgangspegel 3 mal sochnell abfällt wie der Eingang. Ein Verhältnis von 1:1.1 verfügt über eine solch geringfugige Slope, die kaum hörbar ist. Ratios von 1:1.2 bis 1:2 werden gewöhnlich benutzt zur Eliminierung von Hintergrundrauschen und um raumbezogenen Nachhall zu dampfen. Höhere Ratios werden benutzt wenn Gaten erforderlich wird.
(3) COMPRESSOR THRESHOLD: Legt den Punkt fest an dem Kompression in Aktion tritt. Jedes über dem Threshold Wert liegende Signal wird mit dem eingestellen Wert des Ratio Reglers vom Kompressor komprimiert. Fällt das Signal unter diesen Punkt ab, so bleibt der Kompressor effektlos. Bei Maximaleinstellung liegt der Kompressor für alle Signale außerhalb des Schaltkreises, mit der Ausnahme sehr hoher Spitzen. Bei Minimaleinstellung wird die Signalquelle fast immer komprimiert.
(4) COMPRESSOR RATIO: Variiert die Kompressionsmenge. Hierbei handelt es sich um das Verhältnis zwischen Eingangs- und Ausgangspiegel. Ein Verhältnis von 4:1 deutet an, daß der Eingangspiegel gegenüber dem Ausgangspiegel 4 mal sochnell angestiegen ist (der Dynamikbereich wird um den Faktor 4 komprimiert). Ist das Verhältnis 1:1 gleichen sich Aus- und Eingang exakt, und esfindet keine Kompressionstatt. Ratios von 2:1 bis 4:1 werden normalerweise für Vocals und Musikinstrumente eingesetzt. Höhere Ratios bieten eine sanfte Limiting Funktion, da der Kompressor dasselbe Soft Knee Design wie im Expander (siehe Nr. 1) benutzt.
(5) COMPRESSOR ATTACK: Legt die Geschwindigkeit fest, mit der der Kompressorschaltkreis auf einen Anstieg des Eingangspegels reagiert. Minimaleinstellungen erlauben ein schnelles agieren, so daß schnelle Übergänge nicht durchgelangen. Höhere Einstellungen verlangsamen die Reaktionszeit, damit sich das Signal berühigen kann, bevor darauf eingewirkt wird. (Nützlich für Situationen, wo Perkinsive Attacken gefragt sind, aber trotzem Kompression benötigt wird.)
(6) COMPRESSOR RELEASE: Legt die Zeit fest, die der Kompressionsschaltkreis bestehtigt, um den Input nach einem Pegelabfall zu folgen. Niedrige Einstellungen veranlassen den Kompressor dazu das Signal dicht zu folgen, so daß rapide Eingangsänderungen während der Kompression nicht verlorengehen. Höhere Einstellungen veranlassen den Kompressor dagegen graduell auszusteigen, wodurch unerwänschte Nebeneffekte wie Pumpen und Atmen minimalisiert werden.
(7) LIMITER THRESHOLD: Der Limiter ist ein unendlicher Ratio Kompressor. Mit dem Threshold Regler erfolgt die Einstellung des Punktes an dem absolutes Limiting einsetzt. Die Limit LED leuchtet und hält sich für eine halbe Sekunde (um Übergänge sightbar zu machen), wenn der Schwellwert überstiegen wurde. Um Limiting zu deaktivieren, stellen Sie diesen Regler auf Maximum.

(8) OUTPUT LEVEL: Regelt die Postprozessor Verständung, um Kompressionsverluste abzufangen. Reguliert nicht den Eingangspegel. Die Eingangspegel sollen für Beste Performance vom Quellengerät auf 0dBu (1/4" Buchsen) oder +4 dBu (XLR Buchsen) eingestellt werden. Der Ausgangspegel wird von einer LED Kette zur sightbaren Erkennung der Signalstärke angezeigt.
(9) GAIN REDUCTION METER: Eine 12-segmentige LED Anzeige, die Ihnen mitteilt, wie groß die auf dem Signal angewendete Pegelverminderung (Gain Reduction) ist. Ist diese Anzeige inaktiv erfolgt auch keine Änderung am Eingangssignal. Sie ist sehr nutzlich bei Einstellungen, da die Aktion aller Regler leicht einzusehen ist.
(10) OUTPUT LEVEL METER: This Meter is a Spitzenanzeige (Peak LED), die mit der Ausgangsbuchse verbunden ist. Der 0 dB Punkt entspricht 0 dBu für die 1/4 Buchsen und +4 dBu für die XLR Buchsen.
(11) EXTERNE SIDE CHAIN FREIGABE: Die Side Chain ist eigentlich eine alternierende Loop, eingefügt im Detektorpfad. Diese Schalter ermitteligt eine externe Verarbeitung. Zur Beseitigung von De-essing (geben Sie einen 2 kHz bis 6 kHz Bandpassfilter hinzu) und Rumpeln (geben Sie einen 40 Hz bis 120 Hz Cut hinzu) laßt sich Frequenzformung anwenden. Ist auf der Geräterückseite in der Side Chain Buchse nichts eingesteckt, verbindet es das Signal des gegenüberliegenden Kanals mit dem Detektor und benutzt es zur Kontrolle, und bewirkt, daß dieser Kanal die Amplitude reduziert, wenn am anderen Kanal ein Signal anliegt. Justieren Sie die Kompressorregler auf die gewünschte Aktionsgroße. Bei aktivierter Side Chain leuchtet die LED auf.
(12) BYPASS: Ein festverdrahteter Bypass-Schalter, der die Eingangsbuchse direkt mit der Ausgangsbuchse verbindet (nur derselbe Typ). Die 1/4" Buchsen sind miteinander verbunden und die XLR Buchsen sind miteinander verbunden. Der aktive Bypass ist an der leuchtenden LED erkennbar.
(13) STEREO LINK: Soll der Kompressor mit den Stereosignalen benutzt werden, drücken Sie den Link Schalter. Er summiert die RMS Detektorspannungen für eine genaue Repräsentation beider Pegel, und sperrt beiden Kanäle, um das Stereobild während der Kompression aufrecht zu erhalten. Ist der Link Schalter gedrückt, werden von allen Reglern des Kanal A mit Ausnahme des Ausgangspiegel beeinfluft. Die Regler für Kanal B werden inaktiviert mit Ausnahme des Ausgangspiegel. Zur Erinnerung wird der Gain Reduction Meter für Kanal B abgeschaltet. Der Gain Reduction Meter für Kanal A ist für beiden Kanäle akkurat und sollte zur Anzeige der VCA Aktivität benutzt werden. Bei freiigegebener Stereo Link leuchtet die LED auf.
(14) HAUPTSCHALTER: Die Spannungsvorsorgung erfolgt bei gedrücktem Schalter. Wie bei allen Geräten, sollte zuerst die Spannungsvorsorgung externer Geräte sichergestellt werden, dann die des Mixer und letztendlich die des Verständerkers, um Einschaltspannungen zu minimisieren.
(15) POWER LED Zeigt an das Netzspannung anliegt und der Netzschalter (14) sich in der Position „On" befindet.

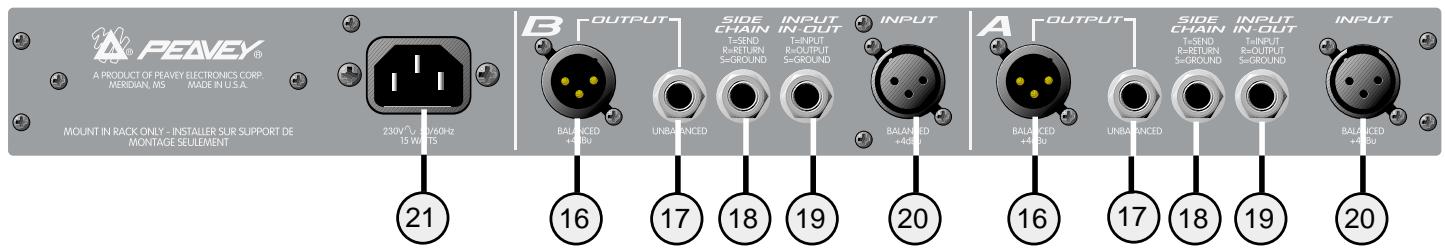

EIN- UND AUSGANGSBUCHSEN:

(16) SYMMETRISCHER AUSGANG: Symmetrischer XLR Servo Ausgang. Der Nominalpegel (wenn der Output Meter 0dBu entspricht) liegt bei +4dBu. (Pin 2 ist Positiv).

(17) ASSYMMETRISCHER AUSGANG: Asymmetrischer 1/4 Ausgang. Wird dies Buchse benutzt, wechselt die TRS Ein-/Ausgangsbuchse (#18) zur (nur) Eingangsbuchse (Spitze). Der Nominalpegel beträgt 0dBu.
(18) DETEKTOR SIDE CHAIN EINGANG: 1/4" Stereo (TRS) Buchse die es erlaubt ein externes Gerät (wie z.B. einen Graphic EQ) in den Signalpfad des Detektors einzuschleifen. Die Spitze (Tip) enthalt das Sendesignal, der Ring ist der Return Input. Normalerweise verbindet ein in der Buchse integrierter Schalter Return (Ring) mit Send (Tip) des anderen Kanals, bis ein Stecker eingesteckt wird. Dadurch ergeben sich Ducking möglichkeiten ohne Patching.
(19) INPUT/OUTPUT: Eine 1/4 TRS Buchse mit dualer Funktion, die beiden Ein- und Ausgangssignale so konfiguriert hat, daß sich ein Stereo abgeschirmtes Standardkabel (nicht verdrilt) zur Herstellung einer Verbindung mit dem TRS Eingang eines Mixers verwenden laßt. (Die Spitze (Tip) ist der Kompressor Eingang, der Ring der Ausgang (Output), die der Verdraughtung der Eingangsbuchse aller aktuellen Peavey Mixer entspricht.) Wird die asymmetrische Ausgangsbuchse (17) benutzt, dann ist die Ring-Verbindung (Output) dieser Buchse unterbrochen und wechselt zu einer nur Eingangsbuchse (Spitze/Tip). Die Nominalpegel entsprechen 0dBu.
(20) SYMMETRISCHER EINGANG: Symmetrischer XLR Eingang für +4dBu (nominal) Line Pegeeingänge. Pin 2 ist der positive Pol, Pin 3 der negative.
(21) NETZ ANSCHLUßBUCHSE: Anschlußpunkt für das mitgelieferte Netzkabel, das Ihr CEL2 mit Spannung versorgt. Stellen Sie mit dem Netzkabel eine Verbindung zwischen dieser Buchse und ihrer Netzsteckdose her. Bei verkehrter Netzspannung kann das Gerät beschädigt werden. Achten Sie also daraufuf, daß die Spannungsmarkierung am Gerät mit der örtlichen Netzspannung übereinstimmt.

VORGEHENSWEISE BEI DER REGLEREINSTELLUNG

Fangen Sie ganz von vorne an, oder wollen versuchsweise etwas ausprobieren, wollen aber nicht genau was zu justieren ist, dann stellen Sie erst einmal alle Regler so ein, daß alle Funktionen ausgeschelt (inaktiviert) sind. Nehmen Sie dazu folgende Reglereinstellungen vor.

EX THRESH: Min (aus)

EX RATIO: Min (1.1:1)

COMP THRESH: Max (+20dB)

COMP RATIO: Min (1:1)

ATTACK: Mittelstellung (50msec)

RELEASE: Mittelstellung (.5 sek)

LIMIT: Max (aus)

OUTPUT: Mittelstellung (0dB)

Natuürlich hangen die Reglereinstellungen davon ab, was Sie erreichen möchten. Hier sind einige Vorschläge, um Sie an den Start zu bringen - folgen Sie einfach der Auflistung und belassen die Regler in der o. a. (deaktivierten) Position, wenn die bestimmte Funktion nicht erforderlich ist.

1. Legen Sie den maximalen Ausgangspegel fest und justieren die Schwellwertgrenze, so daß bei den lausten Spitzen (Peaks) der Ausgangspegel diesen Punkt niemals überschreitet. (Die Limiter Aktion lätt支持 am GAIN REDUCTION METER ablesen. Wir die Anzeige nie aktiviert, ist auch keine LED Aktivität erkennbar.) Eine Möglichkeit dies zu erreichen liegt darin, den Kompressereingang bewußt anzuheiten, bis der erforderliche Maximalpegel überschritten wird, dann aber den Threshold Grenzwertregler CCW drehen, bis die korrekte Pegeleinstellung steht. Stellen Sie den Eingangsspegel darüber, bis die Peaks den Gain Reduction Meter eben aufleuchten halten. Eine alternative Methode besteht darin, den Limit Threshold runterzufahren bis an dem Punkt wo Gain Reduktion einsetzt, und dann den Output Pegelregler auf den gewünschten Ausgangspegel zu justieren.
2. Zur Einstellung eines Noise Gates stellen Sie den EXPANDER RATIO Regler voll auf CW. Bei ruhigen Quellpassagen (zwischen Songs, wenn die Mikrofone nicht im Einsatz sind, u.s.w.) justieren Sie den EXPANDER THRESHOLD CW bis Gain Reduction angezeigt wird (eine Verringerung von -12 dBu ist einGreater Ausgangspunkt). Justieren Sie das EXPANDER RATIO erneut, um die gewünschte Gating Aktion einzustellen, wenn die Quelle von Rauschen zum Signal wechselt. Eine Einstellung von 1.1:1 ergibt weniger Aktion und toleriert höhere Threshold Werte (Einstellungen) ohne Klangverfürbung, 3:1 erzeugt ein abruptes Ein- und Ausschalten bei Signaländerungen und erfordert womoglich eine geringere Threshold Einstellung um einen Signalabfall zu verhindern, wenn unerwunscht. Vielleicht,müssen Sie zurückgehen und den Schwellwert nach Änderung des Ratio neu justieren, da der Soft Knee Schaltkreis im Bereich kleinerer Verhältnisse (Ratios) effektiver arbeitet und ein Übergangspunkt weniger offensichtlich ist.
3. Im Falle einer typischen Vocal Kompression stellen Sie den COMPRESSOR RATIO Regler auf 4:1 (ein Bereich von 2:1 bis 6:1 ist üblich) und justieren den COMPRESSOR THRESHOLD bis die gewünschte Menge Gain Reduction auf dem Meter ersichtlich ist. Dies ist ein persönlicher Vorschlag, aber eine Pegelverminderung größter als 9 dB (insbesondere bei higheren Ratios) könnte übertriben sein und im Verlauf von Signalabfällen und Signalanhebungen zu unangenehmen Nebenefenkten wie Atmen oder Pumpen führen. Niedrigere Ratios haben einen sanfteren Effekt. Justieren Sie den Attack Regler zur Wertherabsetzung um Überschwingspitzen zu unterträcken oder zur Welterhöhung, um sie durchzulassen (oft benutzt, um den Click vom Anschlagen eines Schlagzeugs durchzulassen). Der RELEASE REGLER wird justiert, um einen aus der Kompression heraustretenden Übergang zu glätten. Eine zu schnelle Freigabe verursacht einen künstlich klingenden Sound. Eine schnelle Attack- und kurze Release-Time bringt den Kompressor dazu das Signal auf kurzer Distanz zu verfolgen (und hält den Dynamikbereich sehr begrenzt), kann auf den Sound jedoch schwere Auswirkungen haben.
4. Sind alle Einstellungen erst einmal erledigt, justieren Sie den OUTPUT LEVEL REGLER auf einen Durchschnitt von 0dB auf dem Output Meter. Diese Regler laßt sich auch für Pegeländerungen zur Anpassung unterschiedlicher Eingänge/Inputs (+4 dBu, 0 dBu oder -10 dBu) eingetzen, um passende Headroom Pegel aufrecht zu erhalten. (0 dB entspricht 0 dBu an den 1/4" Buchsen und +4 dBu an den XLR Buchsen)
