Type de produit	Compresseur/Expandeur/Limiteur audio double (stéréo)
Marque	Peavey
Modèle	CEL 2
Dimensions (L x P x H)	483 mm x 200 mm x 44 mm (1U rack)
Poids	2,5 kg estimé
Alimentation	Secteur via connecteur IEC, tension selon version (110-240 V)
Fonctions principales	Compression (soft knee), expansion/gate, limitation (ratio infini), side-chain, liaison stéréo, bypass mécanique
Contrôles par canal	Seuil expandeur, ratio expandeur, seuil compresseur, ratio compresseur, attaque, release, seuil limiteur, niveau de sortie
Indicateurs	2 VU-mètres à 12 LEDs (réduction de gain et niveau de sortie), LED alimentation, LED side-chain, LED bypass, LED lien stéréo, LED limiteur
Entrées/Sorties	Entrée symétrique XLR (+4 dBu), entrée/sortie TRS (0 dBu), sortie asymétrique Jack, sortie symétrique XLR, insert side-chain TRS
Niveaux nominaux	Entrée XLR: +4 dBu, Jack: 0 dBu; Sortie XLR: +4 dBu, Jack: 0 dBu
Entretien et nettoyage	Débrancher avant nettoyage. Utiliser un chiffon sec et doux. Ne pas utiliser de solvants ou produits abrasifs.
Sécurité	Ne pas ouvrir l'appareil : risque de choc électrique. Aucune pièce réparable par l'utilisateur. Ne pas exposer à la pluie ou à l'humidité.
Pièces détachées et réparabilité	Contacter le service après-vente Peavey ou un technicien agréé. Référence produit CEL 2.
Informations générales	Double compresseur rack 1U avec VCA et rectification RMS. Action soft knee sur compresseur et expandeur.

FOIRE AUX QUESTIONS - CEL 2 PEAVEY

Comment désactiver le compresseur sur le CEL 2 ?

Pour désactiver le compresseur, réglez le seuil (COMP THRESH) au maximum (+20 dB) et le ratio (COMP RATIO) au minimum (1:1). De même, pour désactiver l'expandeur, réglez EX THRESH au minimum (off) et EX RATIO au minimum (1.1:1). Pour le limiteur, tournez LIMIT au maximum (off).

Comment utiliser le CEL 2 en mode stéréo ?

Enfoncez le sélecteur LIEN STEREO. Les niveaux RMS des deux canaux sont sommés et les actions liées. Seuls les réglages du canal A (sauf niveau de sortie) sont actifs. Le VU-mètre de gain du canal B est déconnecté ; celui du canal A donne l'indication pour les deux canaux.

Qu'est-ce que le side-chain et comment l'utiliser ?

Le side-chain permet d'insérer un processeur externe (ex: égaliseur) dans le chemin de détection. Activez-le avec le sélecteur SIDE CHAIN. Branchez un équipement sur la prise Insert Side (TRS). Si rien n'est branché, le signal de l'autre canal est utilisé pour le ducking (réduction du volume d'un canal par l'autre).

Comment régler une noise gate avec le CEL 2 ?

Tournez le ratio d'expandeur (EX RATIO) à fond dans le sens horaire (fort ratio). Augmentez le seuil d'expandeur (EX THRESH) jusqu'à ce qu'une réduction de gain apparaisse pendant les passages silencieux. Ajustez le ratio pour un effet de gate plus ou moins brusque. Un ratio de 1.1:1 est doux, 3:1 plus drastique.

Comment régler la compression pour une voix ?

Réglez le ratio (COMP RATIO) entre 2:1 et 6:1 (4:1 est un bon départ). Ajustez le seuil (COMP THRESH) pour obtenir une réduction de gain de 3 à 9 dB. Utilisez une attaque rapide (faible valeur) pour éliminer les pics, ou plus lente pour conserver les attaques. Le release doit être modéré (0,5 s) pour éviter le pompage.

Que signifie le mode Bypass sur le CEL 2 ?

Le Bypass est mécanique : il relie directement l'entrée à la sortie, même hors tension. Il connecte les prises de même type (Jack vers Jack, XLR vers XLR). Utilisez-le pour comparer le signal traité et non traité. La LED correspondante s'allume en mode bypass.

Comment connecter le CEL 2 à l'insert d'une table de mixage ?

Utilisez un câble stéréo (TRS) : l'extrémité (tip) est l'entrée du compresseur, la bague (ring) est le retour. Branchez-le sur le Jack Insert de la table. Le niveau nominal est de 0 dBu. La sortie asymétrique Jack peut également être utilisée pour un branchement simple.

Comment régler le limiteur pour protéger un système ?

Augmentez le niveau d'entrée jusqu'à dépasser le niveau maximum désiré. Tournez le contrôle LIMIT dans le sens anti-horaire jusqu'à ce que la limitation agisse (LED limiteur s'allume). Réajustez le niveau d'entrée pour que les pics fassent clignoter brièvement la LED. Le niveau de sortie compense la perte de gain.

Que faire si l'appareil ne s'allume pas ?

Vérifiez le câble d'alimentation et la prise secteur. Assurez-vous que l'interrupteur (14) est enfoncé. Si l'appareil est toujours hors tension, contactez un technicien qualifié. Ne tentez pas de réparer vous-même l'intérieur.

Comment interpréter les VU-mètres du CEL 2 ?

Le premier VU-mètre indique la réduction de gain (en dB) appliquée par le compresseur/expandeur/limiteur. Le second indique le niveau de sortie (0 dB = 0 dBu en Jack, +4 dBu en XLR). Utilisez-les pour régler précisément les seuils et le niveau de sortie optimal.

MODE D'EMPLOI CEL 2 PEAVEY

Ce symbole est utilisé pour indiquer à l'utilisateur la présence à l'intérieur de ce produit de tension non-isolée dangereuse pouvant être d'intensité suffisante pour constituer un risque de choc électrique.

Ce symbole est utilisé pour indiquer à l'utilisateur qu'il ou qu'elle trouvera d'importantes instructions sur l'utilisation et l'entretien (service) de l'appareil dans la littérature accompagnant le produit.

ATTENTION: Risques de choc électrique - NE PAS OUVRIR!

ATTENTION: Afin de réduire le risque de choc électrique, ne pas enlever le couvercle. Il ne se trouve à l'intérieur aucune pièce pouvant être réparée par l'utilisateur. Confier l'entretien à un personnel qualifié.

AVERTISSEMENT: Afin de prévenir les risques de décharge électrique ou de feu, n'exposez pas cet appareil à la pluie ou à l'humidité. Avant d'utiliser cet appareil, lisez les avertissements supplémentaires situés dans le guide.

Nos felicitations pour l'achat de ce CEL^TM 2 dual compresseur/expandeur/limiteur. Ce manuel contient une description détaillée des fonctions et caractéristiques du CEL^TM 2.

Le CEL™ 2 est un compresseur double de une unité rack. Il peut être utilisé comme deux compresseurs séparés ou comme compresseur stéréo avec véritable sommation RMS. Des amplificateurs VCA de très haute qualité ont été utilisés et la rectification RMS emploie des circuits intégrés pour assurer une très faible distorsion et un rapport signal/bruit excellent.

Une action de type Soft Knee a été adoptée afin de procurer des courbes de transition douces (Lorsque le circuit est actif, la variation de gain n'est pas appliquée soudainement mais progressivement). Cela permet de rendre la compression et la limitation plus discrètes et agréables, et facilite par ailleurs le réglage de l'effet désiré.

La section Expandeur dispose de réglages threshold et ratio permettant de l'utiliser comme réducteur du bruit (ratio modéré) ou gate (ratio élevé). Le compresseur possède des contrôles d'attaque et release en plus des threshold et ratio pour une totale versatilité. Toute perte de niveau due à la compression peut être compensée par le contrôle de niveau de sortie.

Le limiteur est un compresseur au ratio infini qui empêche le signal transitant de dépasser la valeur déterminée par le contrôle de Threshold. Il est totalement indépendant du compresseur et peut être utilisé pour empêcher les pics du signal lors de l'utilisation d'une compression modérée (ratio faible). Le limiteur possède sa propre LED (avec delay de une demi-seconde) pour indiquer son activation.

Chaque section (expandeur, compresseur ou limiteur) peut être désactivée par un réglage de ratio ou threshold approprié.

Un insert Side-chain permet la manipulation du signal de détection. En plus des applications standards, cela permet d'utiliser le CEL 2 pour le de-essing et le ducking. La fonction side-chain est activée par un sélection situé en façons. Si aucune prise n'est connectée à l'entrée Side-chain Jack TRS du panneau arrière, le signal du canal opposé sera utilisé pour la détection pour permettre le ducking d'un canal par l'autre sans nécessiter de branchements (les contrôle des compresseur restent actifs). Si un équaliseur externe est inséré dans le chemin du signal, les fonctions Side-chain standards peuvent être complétées (de-essing, filtrage, etc.).

Un lien dual-mono/stéréo comme les niveaux RMS détectés sur chaque canal afin de représenter avec précision l'amplitude du signal stéréo. Cette tension permet de contrôler les VCAs. Dans ce mode, seuls les contrôleurs relatifs au canal A sont fonctionnels et les LEDs de gain du canal B seront éteintes.

Deux VU-mètres à 12 LEDs indiquent le niveau de sortie et la valeur du gain. Ces indicateurs reflètent clairement les réglages des différents contrôles et permettent d'ajuster aisément l'appareil. Le niveau de sortie peut ainsi être réglé pour un rapport signal/bruit optimum.

La fonction Bypass shunte mécaniquement l'appareil même lorsque le CEL 2 n'est pas sous tension.

SEUIL EXPANDER: Détermine le niveau à partir duquel l'expandeur entre en action (Réglé à son minimum, le niveau sera si bas que l'expandeur n'entrera jamais en action. Cela permet de prendre cette fonction inactive). Si le niveau du signal devient inférieur à la valeur déterminée par le contrôle, l'expandeur diminuera progressivement son gain selon la pente déterminée par le contrôle Ratio. Le design du CEL 2 assure une variation progressive du gain lors de l'activation de l'expandeur. Les valeurs d'attaque et de release sont fixées pour une action rapide. TAUX D'EXPANDER: Le taux de l'expandeur est déterminé par le rapport du niveau d'entrée sur le niveau de sortie. Un taux de 1:3 signifie que le niveau de sortie a diminué 3 fois plus vite que le niveau d'entrée. Un taux de 1:1.1 représentée une pente si faible que l'effet est à peine audible. Des valeurs de 1:1.2 à 1:2 sont typiquement utilisées pour éliminer les bruits de fond et amortir les réverbérations. Des taux plus élevés sont utilisés pour des applications de type gating. SEUIL DU COMPRESSEUR: Détermine le niveau à partir duquel le compresseur entre en action. Tout signal supérieur à ce niveau sera compressé en fonction du taux désiré (4). En dessous de ce seuil, le compresseur est sans effet. A son réglage maximum, le compresseur sera inactif excepté pour des pics très élevés du signal. Pour un réglage minimum, le signal sera presque continuellement compressé. TAUX DE COMPRESSION: Détermine la quantité de l'effet de compression. C'est le rapport du niveau d'entrée sur le niveau de sortie. Un taux de 4:1 signifie que le niveau d'entrée a augmenté quatre fois plus vite que le niveau de sortie (le registre dynamique est compressé par un facteur 4). Si le taux est de 1:1, le niveau de sortie est identique au niveau d'entrée et il n'y a pas de compression. Des taux de 2:1 à 4:1 sont typiquement utilisés pour voix et instruments. Des réglages plus élevés permettent un léger effet de limitation, le compresseur utilisant un changement du point d'inflexion progressif (Soft Knee) de la même manière que l'expandeur (voir n°1). ATTAQUE DU COMPRESSEUR: Détermine la vitesse à laquelle le compresseur réagit à une augmentation du niveau du signal d'entrée. Un réglage minimum lui permet d'agir rapidement afin d'éliminer les transientes. Des réglages élevés ralentissent le compresseur afin de laisser le signal se stabiliser avant toute action (par exemple lorsque vous désirez compresser tout en gardant des attaques franches) TEMPS DE RELACHEMENT DU COMPRESSEUR: Détermine la durée pendant laquelle le compresseur reste actif après que le signal soit passé en dessous du seuil. Un réglage modéré permettra de conserver les rapides changements de dynamique du signal d'entrée. Des réglages plus élevés permettront au compresseur d'arrêter son action plus graduellement afin d'éviter les effets de pompé ou respiration. SEUIL DU LIMITEUR: Le limiteur est un compresseur au taux infini. Le seuil détermine la valeur du signal à partir de laquelle la limitation commence. La LED de limitation restera allumée pendant quelques secondes lorsque le seuil sera dépassé afin de rendre les transientes visibles. Pour arrêter la limitation, régler ce contrôle à son maximum. Niveau DE SORTIE: Détermine le gain après traitement afin de compenser les pertes de niveau après compression. Ce contrôle n'a aucun effet sur le niveau d'entrée. Le niveau d'entrée

devra être ajusté à 0 dBu (connexions Jack) ou +4 dBu (connexions XLR) pour des niveaux de bruits minimum. Le niveau de sortie peut être surveillé grâce au VU-mètre à LED, indiquant visuellement son intensité.

(9) VU-METRE DE REDUCTION DU GAIN: VU-mètre à LEDs 12 segments indiquant la valeur de réduction du gain appliquée au signal. Si il est inactif, le signal d'entrée n'est pas modifié. Il permet d'ajuster aisément les contrôleles de l'appareil en indiquant clairément leur action. (10) VU-METRE DE NIVENUE DE SORTÉE: Indicateur de pic connecté à la sortie. La graduation 0 dB correspond à 0 dBu pour les sorties Jack et +4 dBu pour les sorties XLR. (11) ACTIVATION SIDE CHAIN: Le Side Chain est une boucle insérée dans le chemin du signal de détention. Ce sélecteur fait basculer le circuit de détention sur le Side Chain. Il est possible d'utiliser l'appareil comme déesseur avec un filtre passé-bande de 2 kHz à 6 kHz inséré ou pour retirez les bruits type grondement (utilisez un filtre de 40 Hz à 120 Hz). Si rien n'est connecté à l'entrée Side Chain, le signal présent sur l'autre canal du CEL 2 est utilisé comme signal de détention. L'amplitude du signal du présent canal sera diminuée lorsqu'un signal sera présent sur le canal opposé (principe du Ducking). Ajustez les contrôleurs du compresseur pour obtenir l'effet désiré. Lorsque le Side chain est actif, la LED correspondante s'illuminera. (12) BYPASS: Véritable bypass reliant l'entrée d'un canal à la sortie du même type correspondante. Les Jacks sont alors connectés aux Jacks et les XLR aux XLR. Le bypass ne fonctionne pas pour les signaux allant d'un Jack à une XLR ou inversement. En mode Bypass, la LED correspondante s'illuminera. (13) LIEN STEREO: Si le compresseur est utilisé avec des signaux stéréo, ce sélecteur doit être enfoncé. Les niveaux RMS des deux canaux sont alors sommés pour donner une représentation précise du niveau du signal stéréo et les actions des deux canaux du processeur sont liées afin de maintenir l'image stéréo du signal. Lors de l'utilisation de cette fonction, tous les réglages du canal A (excepté celui du niveau de sortie) affectent les deux canaux. Les contrôleurs du canal B sont inactifs (excepté celui du niveau de sortie). Le VU-mètre de gain du canal B est par ailleurs déconnecté. Celui du canal A procure une indication pour les deux canaux et permet de contrôler l'activation des VCA. En mode Stéréo, la LED correspondante s'illuminera. (14) INTERRUPEUR DE MISE SOUS TENSION: Met sous tension l'appareil en position enfoncée. Mettez en route tous vos-appareils externes puis votre mixeur et enfin vos amplis de puissance afin de minimiser les transcientes de mises sous tension dans le système. (15) LED D'ALIMENTATION: Indique que l'appareil est sous tension.

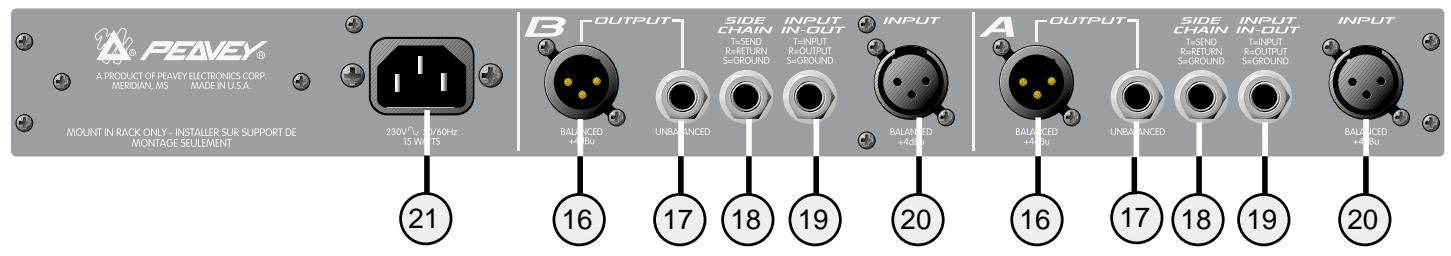

Entrées et sorties:

(16) SORTIE SYMÉTRIQUE: XLR symétrisée électroniquement. Le niveau nominal de cette sortie (avec le VU-mètre à 0 dB) est de +4 dBu (Pin 2=+).

(17) SORTIE ASYMÉTRIQUE: Sortie Jack asymétrique. Si cette connexion est utilisée, le Jack TRS entrée/sorting (n°18) devient une entrée simple (extrémité de la prise). Son niveau nominal est de 0 dBu. (18) INSERT SIDE: Jack stéreo (TRS) permettant d'insérer une unité externe (tel un équaliser graphique) dans le chemin de détention. L'extrémité est le départ et la bague constitue le return. Un interrupteur inclu dans la prise connecte le départ au return lorsque rien n'est liéven dans la prise. Cela permet de travailler en ducking sans avoir à utiliser de câbles externes. (19) ENTRÉE/SORTIE: Jack stéréo (TRS) double fonction représentant l'entrée et la sortie du comprésur de manière à pouvoir être utilisée directement avec un cable stéréo blindé pour relier l'appareil à l'insert Jack TRS d'une table de mixage standard (L'extrémité est l'entrée du comprésur et la bague est le retour, correspondant ainsi au câblage de la plupart des inserts de table de mixage). Si la sortie asymétrique (n°17) est utilisée, la sortie (bague) de cette connexion est déconnectée, et elle devient une entrée simple. Ses niveaux nominaux sont de 0 dBu. (20) ENTRÉE SYMÉTRIQUE: Entrée XLR symétrique pour niveaux ligne de +4 dBu nominaux (Pin 2=+; Pin 3=-). (21) CONNECTEUR D'ALIMENTATION IEC: Connecteur IEC permettant l'alimentation du CEL™ 2. L'utilisation d'une ligne secteur au voltage inapproprié peut causer des dommages à votre appareil (consultez les tensions d'alimentation inscrites sur l'appareil).

Utilisation

Lorsque vous branchez pour la première fois le CEL 2 ou lorsque vous l'installez dans un nouveau système, commencez par régler les contrôles de la manière à annuler les fonctions de l'appareil. Pour cela, placez les réglages de la manière suivante:

EX THRESH:	min (off)
EX RATIO:	min (1.1:1)
COMP THRESH:	max (+20dB)
COMP RATIO:	min (1:1)
ATTACK:	centre (50msec)
RELEASE:	centre (.5 sec)
LIMIT:	max (off)
OUTPUT:	centre (0dB)

Les réglages à réaliser dépendent bien sûr de ce que vous désirez accomplir avec l'appareil. Voici quelques suggestions vous permettant de vous familiariser avec le CEL 2. Suivez les étapes suivantes une à une et placez les contrôles comme indiqué précédemment pour les fonctions que vous n'utilisez pas.

1. Determinez le niveau de sortie maximum et ajustez le seuil du LIMITEUR de manière à ce que les pics les plus élevés du signal ne dépassent pas ce niveau (l'action du limiteur sera indiquée par le VU-mètre de réduction de gain. Si il n'entre pas en fonction, aucune LED ne s'allumera). Pour réaliser cette opération, augmentez le niveau d'entrée jusqu'à ce que le signal dépasse le niveau maximum que vous désirez. Tournez le contrôle de seuil du limiteur dans le sens anti-horaire jusqu'à ce que la limitation atteigne le niveau désiré. Réajustez

Maintenant le niveau d'entrée de manière à ce que les pics du signal ne fassent s'allumer que furtivement les diodes du VU-mètre de réduction de gain. Une autre méthode consiste à abaisser le seuil du limiteur jusqu'à ce que la réduction de gain entre en action puis à régler le niveau de sortie pour atteindre l'amplitude désirée.

1. Pour réaliser une noise gate, tournez à fond le taux d'expandeur dans le sens horaire. Lors des passages silencieux de la source (entre les morceaux ou lorsque le micro n'est pas utilisé, etc...), tournez le contrôle expander threshold dans le sens horaire jusqu'à ce qu'une réduction de gain apparaisse (une réduction de -12 dB est un bon point de départ). Réajustez le taux d'expansion pour obtenir l'effet de gating désiré lorsque la source passe de bruit simple à signal. Un réglage de 1.1:1 a une action modérée et tolère aisément des niveaux de seuil plus élevés sans colorer le son. Un réglage de 3:1 correspondra à une action plus drasticique lorsque le signal changera. Il sera certainement nécessaire de régler le seuil de déclenchement plus bas afin d'éviter des coupures indésirables du signal. Il vous faudra certainement réajuster le seuil car la courbe de réponse de type soft knee a plus d'effet pour des taux modérés, rendant les transitions plus discrètes.
2. Pour la compression des voix, réglez le taux de compression à 4:1 (des valeurs de 2:1 à 6:1 sont communément utilisées) et ajustez le seuil jusqu'à ce que la réduction de gain désirée soit atteinte. En général, une réduction de gain continue de 9 dB (principallement avec des taux élevés) peut être excessive et risque de créer des effets de pompé et de respiration indésirables. Des taux de compression inférieurs créent des effets plus nuancés. Des faibles valeurs du contrôle d'ATTACK permettent de supprimer les pics dynamiques lors de la mise en route du compresseur et des valeurs plus élevées les laissent passer (souvent nécessaire pour conserver l'attaque d'un fêt de batterie). Le contrôle RELEASE permet d'adoucir la transition lorsque le compresseur s'arrête. Un temps de relâchement trop court donnera un caractère artificiel au signal. Avec une attaque rapide et un temps de relâchement court, le compresseur suivra le signal fidèlement (et limitera sévèrement la plage dynamique) mais aura un important impact sur le son (Une attaque de 50 millisecond, et un relâchement de.5 secondes constituent de bons points de départ)
3. Une fois tous les réglages effectués, ajustez le niveau de sortie pour un niveau moyen de 0 dB sur le VU-mètre. Ce contrôle peut aussi permettre de s'adapter à divers niveaux d'entrée (+4 dBu, 0 dBu ou -10 dBV). (0 dB corresponds à 0 dBu aux sorties Jack et +4 dBu aux sorties XLR)
