BEDIENUNGSANLEITUNG AUTOMIX 2 PEAVEY

Dieses Symbol soll den Anwender vor unisolierten gefährlichen Spannungen innerhalb des Gehäuses warnen, die von Ausreichender Stärke sind, um einen elektrischen Schlag verursachen zu konnen.

Dieses Symbol soll den Benutzer auf wichtige Instruktionen in der Bedienungsanleitung aufmerksam machen, die Handhabung und Wartung des Produkts betreffen.

VORSICHT: Risiko — Elektrischer Schlag! Nicht öffnen!

VORSICHT: Um das Risiko eines elektrischen Schlages zu vermeiden, nicht die Abdeckung enfernen. Es befinden sich keine Teile darin, die vom Anwender repariert werden konnten. Reparaturen nur von qualifiziertem Fachpersonal durchführung lessen.

ACKTUNG: Um einen elektrischen Schlag oder Feuergefahr zu vermeiden, sollte these Gerät nicht dem Regen oder Feuchtigkeit ausgesetzt werden. Vor Inbetriebnahme unbedingt die Bedienungsanleitung lesen.

AUTOMIX™ 2

INTRODUCTION

Vielen Dank, daß Sie sich für unseren Automix™ 2 entschieden haben! Der Architectural Acoustics Automix™ 2 ist ein hochqualitativer Auto-Mixer mit 8 trifogeregelten Mic/Line Eingängen. Jeder Kanal verfügt über einen Gain-Regler, eine 48 Volt Phantomspeisung (Mikrofoneingänge), Low Cut Filter, Aktivitäts-/Clip-LED, einen Aux Send Regler und der Wahlmöglichkeit zwischen der Betriebsart Manuell oder Auto. Des weiteren verfügt jeder Kanal auch über einen unterdrückbaren Insert Punkt, 5 Volt TTL Status Output und laßt sich individuell stummschalten oder mehrere Kanäle halten sich gleichzeitig via zuweisbarem Mutebus stummschalten. Die Kanäle 1 und 2ieten zusammen einen regelbaren Prioritätsregler.

Die Master Sektion bietet einen Gain Trim Regler, drei 1/9 Oktave durchstimmbare Notch-Filter, einen Downward Expander, trifogeregelte Ausgänge (Main und Aux) und fernsteuerbare Lautstärkeanschlüsse (Volume). Der Automix™ 2 wurde entwickelt um mehrere Geräteinheiten leicht miteinander verknüpfen zu konnen, um einen einzeln Mixer mit denen (16, 24, 32...) Eingängen zu erhalten. Der Automix 2 ist mit einem klarsichtigigen Plexiglas als Sicherheitspanel ausgestattet, damit festgelegte Änderungen sich nicht ohne weiteres ändern setzen.

Siehe Diagramm der Frontplatte im englishen Teil des Handbuchs.

FRONT PANEL FEATURES

1. KANALPEGEL

Manual Mode: In this modus bieten die Kanal Pegelregler 6dB Gain und 50 dB Dampfung.

Auto Mode: In this modus bietet der Regler immerhin noch eine Dämpfung von 50 dB, jedoch keine Verständung für den Haupsystempegel. Stattdessen werden die anderen Kanäle, sobald der Pegel über „0“ justiert wird gedämpft, damit der zu justierende Kanal im Mix lauter klingt ohne dem System Gain hinzugefügt zu werden.

2. HAUPTPEGELREGLER (Master Level)

Dieser regelt den Hauptausgangspegel. Die Bereichseinstellung liegt oberhalb bei 10 dB und 40 dB Dämpfung.

INTERNE PANEL FEATURES

3. DIP SCHALTER

Jeder Kanal verfügt über 4 DIP-Schalter, die folgende Funktionen kontrollieren/steuern.

A. MAN/AUTO

Dieser Schalter legt fest, ob der Kanal in der Betriebsart Auto oder Manuell seinen Dienst verrichtet.

B. OFF/MBUS

Dieser Schalter wird benutzt, um den Canal mit dem Mutebus des Systems zu verstehen. Unter externer Kontrolle setzen sich mehrere Eingänge (Inputs) gleichzeitig stummschalten. Siehe MUTEBUS, Seite 8.

C. LO CUT/FLAT

Hiermit wird der Low Cut Filter gewählt. Der Low Cut Filter bietet eine abrollende Niederfrequenz die ungewolte Störgeräusache zu minimisieren hilft (Mikrofonhandling, versehentliche Tischaneckung, etc. ...). Der Rolloff beginnnt bei 100 Hz (-3dB) und beträgt 6dB pro Oktave Filter.

D. OFF/+48

In der Position „+48" wird eine Phantomspeisung von +48 Volt auf die Mikrofonterminals ± gelegt. Dies sichert Kondensatormikrofonen die Spannungsvorsorgung und sollen beinsatz von dynamischen Mikrofonen oder asymmetrischen Eingängen gedämpft werden.

4. AUX SEND REGLER

Regelt den an den AUX Bus übermittelten Signalpegel. Thiser wird auch beeinflust, wenn der Gain Regler im Kanal geändert wird.

5. GAIN TRIM

Dieser Regler legt die Eingangsverstärung (Input Gain) in jedem Kanal fest. Die Gain Größelält sich von +25dB bis +60dB variieren. (Mic Input.)

6. AKTIVITÄT DER AKTIVITÄTS-/CLIP-LED

Im Auto Modus leuchtet die LED grün, und zeigt damit den Prioritätskanal im Mix an (Auto Mode). Befindet sich der Kanal in der Betriebsart „Manuell“, bleibt die LED erleuchtet, wenn sich der Front Panel Pegelregler auf oder über die 12:00 Uhr Position befindet. Die grüne LED dient auch als Anzeige des Ausgangsstatus. Der Ausgangsstatus ist hoch (+5 Volt), wenn die LED grün Leuchtet und niedrig (0 Volt), wenn die LED erloschen ist.

CLIPPING

These LED leuchtet rot, wenn sich der Kanal in einem Clipping-Bereich von 1dB befindet.

7. PRIORITY (NUR CHANNEL 1 und 2)

Drehung im Uhrzeigersinn erhögt, daß sich ein Kanal über weitere Kanäle im Mix hinwegsetzt. Erreicht wird dies durch Austricksen der Gain Computerschaltkreise, wobei sie annehmen, daß dieser Kanal lauter ist als die anderen. Es steht ein Prioritätsbereich von 9dB zur Verfügung.

8. AUX MASTER PEGELREGLER

• Dieser Regler stellt den zum Aux Out zu sendenden Signalpegel ein. Diese Pegel sollen nach Einstellung der individuellen Kanalpegeleinstellung justiert werden.

9. DOWNWARD EXPANDER

Dieser Expander kann zur Dämpfung des System Gains benutzt werden, wenn alle Eingangssignale niedrig sind. Läßt sich einsetzen, um eine Verständigung räumlichen Hintergrundrauschens zu vermeiden.

EINSTELLUNG DES DOWNWARD EXPANDER

Lassen Sie{jemanden mit dem sanftesten zu erwartenden Pegel in ein Mikrofon sprechen. Drehen Sie den Downward Expander langsam im Uhrzeigersinn (nach rechts), bis das Hintergrundrauschen zwischen Worten gedampft ist. Seien Sie

vorsichtig nicht zuweit zu gehen. Je mehr Downward Expander Sie benutzen, um so „unnatürlicher“ klingt das System. Anhand dieser Methode erhalten Sie eine gute Ausgangsposition. Die Beste Einstellmethode des Downward Expander ist jedoch während einem eigentlichen Meeting oder Event. Auf diese Weise laßt sich der Downward Expander für den besten Sound einstellen. Haben Sie es mit lauten und leisen Events zu tun, dann müssen Sie zwischen natürlichem Klanginhalt und Hintergrundrauschen untersicken.

10. MASTER GAIN TRIM

Dieser Regler stellt den übergeordneten, maximalen System Gain ein und sollte so eingestellt werden, daß am Front Panel Master Gain ganz nach rechts (im Uhrzeigersinn) gedreht ist, alle Kanäle neutral und externe Leistungsverträker aufgedreht und auf deren Betriebseinstellungen festgesetzt sind. Wenn auf eine sichere Stufe unter Feedback getrimmt, kann keine Kombination User Controls ein Feedback verursichen. Diese Trimmung bietet eine System Gain-Dämpfung bis zu 25dB.

11. NOTCH FILTER PEGELREGLER

Dieser Regeler justiert die Menge an Cut bei entsprechender Frequenz laut korrespondierenden Frequenzregler (12). Dieser ist von 0dB bis 15dB Cut regelbar.

12. NOTCH FILTER FREQUENZREGLER

Dieser wird zur Selektierung der Mittenfrequenz des Notch Filter benutzt. Der unter Filterbereich reicht von 40Hz bis 925Hz. Der mittlere Filterbereich reicht von 260Hz bis 6kHz. Der obere Filterbereich reicht von 500Hz bis 12kHz.

13. NETZ/SPANNUNGS-LED

Dient der Anzeige, daß Spannung anliegt und sich der Netzschalter in der Position „ON" befindet.

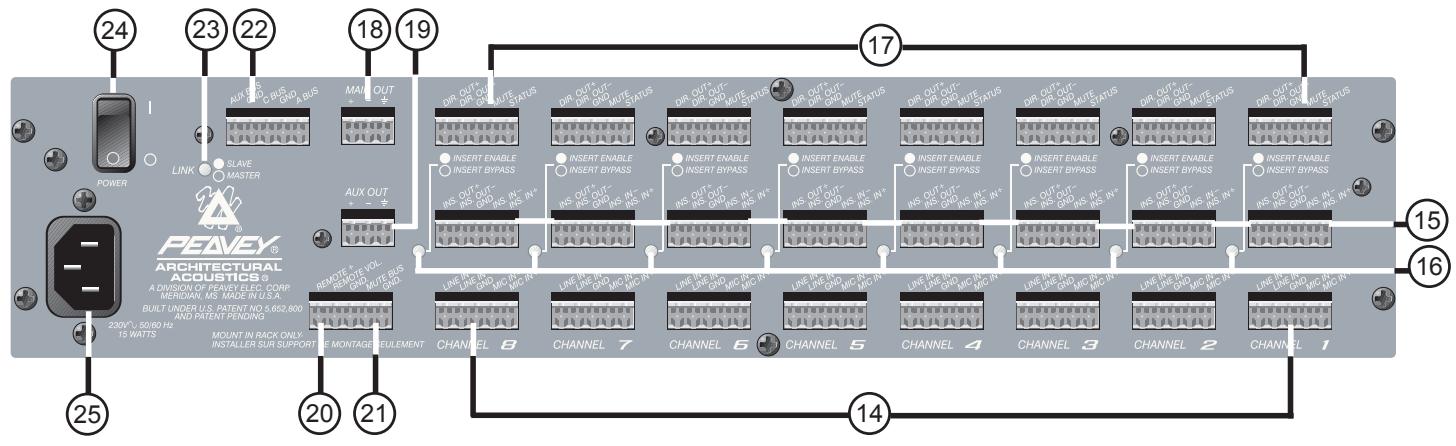

GERÄTERÜCKSEITE

14. MIKROFONEINGÄNGE (MIC INPUTS)

Dient dem Anschluß von Mikrofonen mit niedriger Impedanz oder Quellen niedriger Pegel. Dies ist ein trifogeregelter Eingang mit einer Impedanz von 2000 Ohm. Die Eingangssensitivität für nominalen Output beträgt -56dBu bis -19dBu.

LINE EINGÄNGE

These erlauben den Einsatz von Line Level Eingängen. Hierbei handelt es sich um einentrafogeregelten Eingang durch ein resistives 30dB Pad. Die Eingangsimpedanz ist >20k

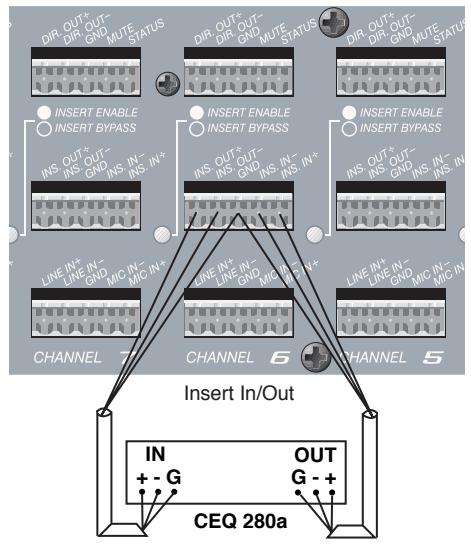

15. INSERT IN/OUT

Hierbei handelt es sich um eine Signalschleife, die es einem externen Gerät, wie z.B. einem EQ erlaubt in den Signalpfad individueller Kanäle eingeschliffen zu werden (siehe Abb.unden).

16. INSERT BYPASS SCHALTER

Wenn kein Signalprozessor benutzt wird, oder es nicht erforderlich ist den Signalprozessor zu umgehen, sollte sich dieser Schalter in der Position „In“ befinden. Wird dagegen ein Signalprozessor benutzt, dann sollte sich der Schalter in der Position „Out“ befinden.

17. DIREKTAUSGÄNGE

Jeder Kanal verfügt über direkte Output Terminals, die für Aufzeichnungen benutzt werden können oder jederzeit wenn der Ausgang eines individuellen Kanals erforderlich ist. Diese Signal ist von der „Automix“ Gain Manipulation unabhängig. Der nominale Ausgangspiegel beträgt 2.21dBu (1 Volt).

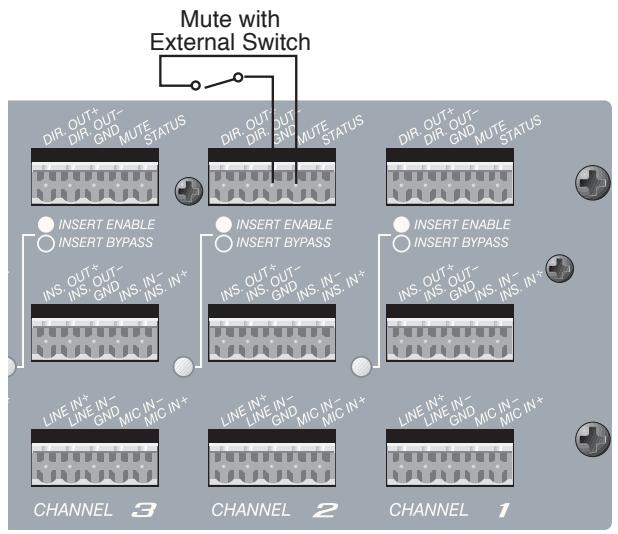

MUTE

Kanäleleen sich individuell stummschalten, indem theses Terminal mit Masse kurzgeschlossen wird. Eine Dämpfung von 45dB ist erreichbar.

STATUS OUTPUT

Hierbei handelt es sich um einen logischen Gleichspannungsausgang der bei aktiviertem Kanal hoch (+5 Volt) und inaktiviertem Kanal niedrig (0 Volt) ist. Diese Gleichspannungläßt sich zum Triggern von Videokameras und Schlüsselleuchten auf aktiven Mikrofonen benutzen. ANMERKUNG: Jeder Kanal kann maximal 10 mA speisen.

18. HAUPTAUSGANG (MAIN OUT)

Der Hauptausgang ist ein 600 , trifogeregelter Ausgang zur Speisung externer Leistungsveränder (Power Amps). Hier wird auf dem automatisch oder manuell gemixten Output zugegriffen. Der Nominalausgang beträgt 2.21 dBu (1 volt).

19. AUX OUT

Der Hilfsausgang ist ein 600 ,trafogeregelter Ausgang, der sich als zusätzlicher nicht autogemixer Ausgang benutzen laßt. Der Nominalausgang beträgt 2.21 dBu (1 volt).

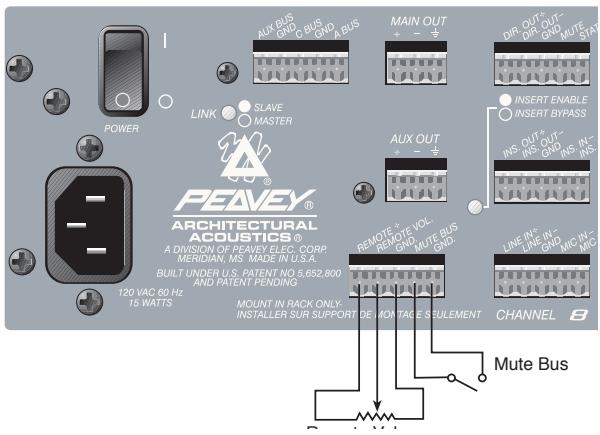

20. REMOTE VOLUME

Der Hauptpegel des Mixers laßt sich mit einer einzahlen Verbindung auf der Geräterückseite fernsteuern. Ein 10k Poti bietet eine annahernde Dämpfung von 0-25dB. Ein 100k Poti bietet eine Dämpfung von 0-45dB. Wenn erforderlich, laßt sich für einen Dämpfungsbefehl eine Steuerspannung von 0-70dB einrichten. Die interne Gain Trimmung muß gaz nach rechts (im Uhrzeigersinn) eingestellt sein, um den maximalen Dämpfungsbereich der Remote Lautstärke (Volume) zu erreichen. (Siehe Abb. unten)

ANMERKUNG: DIE STEUERSPANNUNG SOLLTE NIEMALS 13 VOLT (DC) ÜBERSCHREITEN.

21. MUTEBUS

Der Mutebus ist ein Steuerport der, wenn mit Masse kurzgeschlossen alle dem Mutebus zugewiesenen Kanäle um etwa 45dB verstummen laßt. Die stumm zu schaltenden Kanäle müssen dem Mutebus zugewiesen sein, was mit dem internen mit OFF/MBUS markierten Schalter geschieht. Siehe INTERNE PANEL FEATURES, Seite 4 und Abbildung Seite 7.

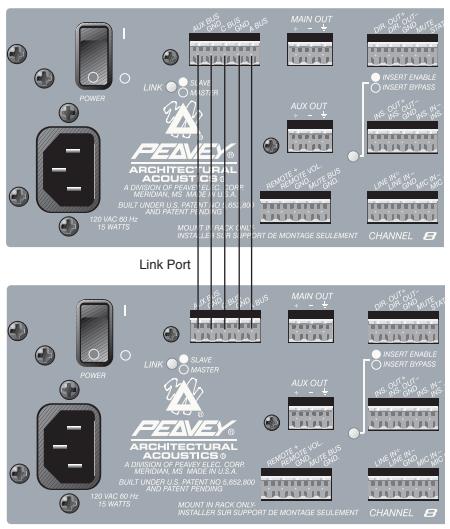

22. LINK PORT

Um die Anzahl verfügbarer Eingänge zu erhöhen,LANsEN sich mehrere Automixer miteinander vebinden. Die nottige Vorgehensweise ist denkbar einfach. Dazu benotigen Sie einen Schraubendreher und ein abgeschirmtes 4-Leiter Kabel. Folgende Abbildung und Vorgehensweise versichert einen ordnungsgemaien Link.

1. Stellen Sie ein Verbindungskabel her.
2. Verbinden Sie die Mixer gemäß obiger Abbildung.
3. Selektieren Sie den Mixer der als Master in Frage kommt und bringen seinen Link-Schalter in die „Master" Position.
4. Die Link-Schalter aller anderen Mixer im System sollenn sich in der „Slave“ Position befinden.

Sie haben nun einen 16 (oder mehr) Kanal Auto-Mixer. Benutzen Sie für die Systemsteuerung die Master Regler der gewählten Master Einheit.

23. LINK SCHALTER

Dieser Schalter wird benutzt, um die Einheit auf die Betriebsart Master oder Slave einzustellen. Eine Stand-Alone-Einheit sollte sich im Master Mode befinden. Siehe Link Port (#22).

24. NETZSCHALTER

Zum Einsatzden diesen Schalter in die „I“ Position bringen.

25. NETZANSCHLUßBUCHSE

Steen Sie das Netzkabel bei ausgeschalteten Netzschalter (#24) zuerst in diese Buchse und dann erst in die örtliche Netzsteckdose. Sorgen Sie immer davon, daß die Gerätespannung immer mit der Netzspannung des örtlichen EVUs übereinstimmt und die jeweiligen

Schutzmaßnahmen eingehalten werden (entsprechende Spannungsangabe(n) finden Sie in unmittelbarer Höhe der Anschlußbuchse).
