Produkttyp	8-Kanal-Verstärkercontroller / Vorverstärker
Marke	PEAVEY
Modell	A-A-AC8
Kategorie	Vorverstärker
Anzahl Kanäle	8
Netzwerkkommunikation	RS-485 Halbduplex, abgeschirmtes 2-Leiter-Kabel, bis zu 1220 m
Verstärkeranschlüsse	8 RJ-45-Eingänge (für ACI-2- oder IDC-150TII-Module)
Audio-Monitoranschlüsse	Differenzielle Audio-Eingänge und -Ausgänge für Monitor 1 und Monitor 2
Potentiometer	Monitor-Eingangsbalance und Monitor-Kanal-Potentiometer
Stromversorgung	Netz AC, abnehmbares Kabel, Ein/Aus-Schalter
LED-Anzeigen	Strom-LED (rot), Netzwerk-LED (Aktivität)
Geräteidentifikation	8-poliger DIP-Schalter (binäre Adresse)
Maximale Anzahl Einheiten	32 an RS-485-Netzwerk
Betriebstemperatur	0°C bis 40°C (geschätzt)
Sicherheit	Nicht öffnen – Stromschlaggefahr. Wartung durch qualifiziertes Personal.
Wartung	Keine vom Benutzer reparierbaren Teile. Mit trockenem Tuch reinigen.
Gewicht	Ca. 2 kg (geschätzt)
Garantie	Nicht angegeben

Häufig gestellte Fragen - A-A-AC8 PEAVEY

Wie schließe ich den A/A-AC8 an das MediaMatrix-System an?

Der A/A-AC8 wird über ein RS-485-Halbduplex-Netzwerk mit einem abgeschirmten 2-Leiter-Kabel (empfohlen: verdrilltes Paar 24 AWG) verbunden. Das Netzwerk muss mit 120-Ω-Abschlusswiderständen terminiert werden. Bis zu 32 Einheiten können auf maximal 1220 Metern angeschlossen werden. Stellen Sie sicher, dass das MediaMatrix über eine RS-485-Kommunikationskarte verfügt.

Welcher Kabeltyp wird für die RS-485-Kommunikation verwendet?

Ein abgeschirmtes 2-Leiter-Kabel, verdrilltes Paar (empfohlen 24 AWG), ist erforderlich. Die maximale Kabellänge beträgt 1220 Meter.

Wie identifiziere ich die Einheit im RS-485-Netzwerk?

Die Identifikation erfolgt über den 8-poligen DIP-Schalter auf der Rückseite. Die ersten 5 Schalter legen die binäre Adresse fest (ON = 1, OFF = 0). Jede Einheit muss eine eindeutige Adresse haben.

Wie schließe ich einen Zweikanal-Verstärker (Stereo) an?

Schließen Sie das RJ-45-Kabel des Verstärkers an einen der doppelten Eingänge an (CH1/2, CH3/4 usw.). Der folgende Eingang muss frei bleiben. Ein Stereo-Verstärker verwendet zwei Kanäle des A/A-AC8.

Wie überwache ich das Audiosignal des Verstärkers?

Verwenden Sie die Balance-Potentiometer über jedem Verstärkereingang, um den gemischten Audio-Pegel zu den Monitorausgängen einzustellen. Die Mittelstellung entspricht der Verstärkung 1. Die Monitorausgänge 1 und 2 sind differentiell mit einem Maximum von +22 dBu.

Was bedeutet die rote Strom-LED?

Die rote Strom-LED leuchtet, wenn das Gerät eingeschaltet ist und sich der Netzschalter in der Position 'Ein' befindet.

Was ist die maximale Kabellänge für RS-485?

Die maximale Länge des RS-485-Netzwerks beträgt 1220 Meter (4000 Fuß). 120-Ω-Abschlusswiderstände sind erforderlich, insbesondere nahe der maximalen Länge.

Wie viele A/A-AC8-Einheiten können an dasselbe RS-485-Netzwerk angeschlossen werden?

Bis zu 32 A/A-AC8-Einheiten können an ein RS-485-Netzwerk angeschlossen werden.

Was tun bei Kommunikationsproblemen mit dem MediaMatrix?

Überprüfen Sie die RS-485-Verbindungen, die Abschlusswiderstände, die DIP-Adresse der Einheit und stellen Sie sicher, dass die RS-485-Karte im MediaMatrix installiert ist. Kontaktieren Sie bei Bedarf den Peavey-Techniksupport.

Welche Verstärker sind mit dem A/A-AC8 kompatibel?

Der A/A-AC8 ist mit jedem Peavey-Verstärker kompatibel, der mit einem ACI-2- oder IDC-150TII-Modul ausgestattet ist. Die Kommunikation erfolgt über ein standardmäßiges 8-adriges RJ-45-Kabel.

BEDIENUNGSANLEITUNG A-A-AC8 PEAVEY

Dieses Symbol soll den Anwender vor unisolierten gefährlichen Spannungen innerhalb des Gehäuses warnen, die von Ausreichender Stärke sind, um einen elektrischen Schlag verursachen zu konnen.

Dieses Symbol soll den Benutzer auf wichtige Instruktionen in der Bedienungsanleitung aufmerksam machen, die Handhabung und Wartung des Produkts betreffen.

VORSICHT: Risiko - Elektrischer Schlag! Nicht offen!

VORSICHT: Um das Risiko eines elektrischen Schlages zu vermeiden, nicht die Abdeckung offenen. Es befinden sich keine Teile darin, die vom Anwender repariert werden konnten. Reparaturen nur von qualifiziertem Fachpersonal durchfuhren halten.

ACHTUNG: Um einen elektrischen Schlag oder Feuergefahr zu vermeiden, sollte diese Gerät nicht dem Regen oder Feuchtigkeit ausgesetzt werden. Vor Inbetriebnahme unbedingt die Bedienungsanleitunglesen.

ENGLISH

Siehe Diagramm der Frontplatte im englishen Teil des Handbuchs.

Der Achtkanal Veränderer-Controller A/A-AC™8 erhöht einem MediaMatrix®-System die Überwachung und Steuerung von bis zu acht Veränderkerkanäten. Zusammen mit der MediaMatrix®-Veränderer-Controller-Software überwacht der A/A-AC8 den Laststrom und die Lastspannung eines Veränderkers, bestimmt den Betriebszustand des Veränderkers und steuert das Ein-/Ausschalten der Spanningsversorgung des Veränderkers. Die Kommunikation zwischen dem A/A-AC8 und dem MediaMatrix-System erfolgt mit einem propietären Protokoll für serielle Übertragung via der Standardschnittstelle RS-485, die einen Betrieb über bis zu 1220 Meter erhöht.

Hinweis: Im MediaMatrix-System wird eine Karte für RS-485 Kommunikation benötigt; weitere Informationen erhalten Sie von Peavey Architectural Acoustics Tech Support.

Die Kommunikation zwischen dem A/A-AC8 und einem Verträger erfolgt über ein 8adriges RJ-45 Standard-Telefonkabel. Der A/A-AC8COMMUNIZIER allen Peavey-Verträkern, die mit einem ACI^TM -2 Modul oder einem IDC^TM 150TII ausgestattet sind.

ELEMENTE AN DER GERÄTEVORDERSEITE

POWER LED (Betriebs-LED) (1)

Leuchtet bei eingeschalteten Gerät.

NETWORK LED (Netzwerk-LED) (2)

Leuchtet bei Kommunikation im RS-485 Netzwerk.

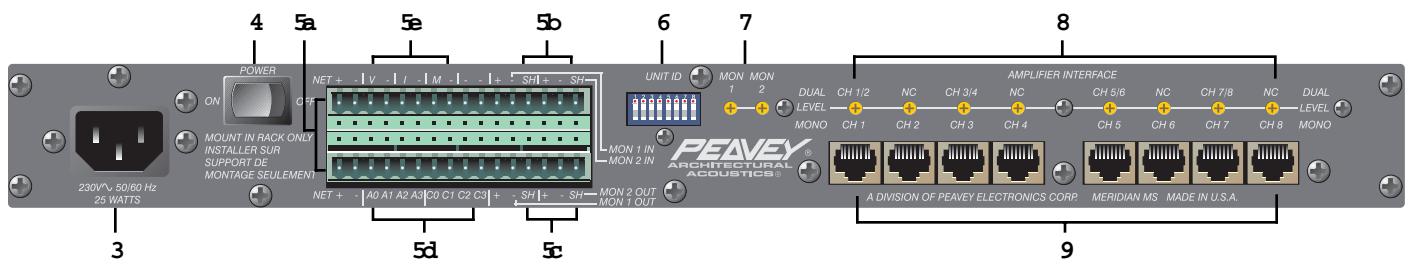

Geräterückseite:

ELEMENTE AN DER GERÄTERÜCKSEITE

AC LINE CORD SOCKET (Netzkabelanschluß) (3)

Dient zum Anschlieben des Netzkabels.

POWER SWITCH (Netzschalter) (4)

Bei Einstellung auf „On“ ist das Gerät eingeschaltet. Die rote Betriebs-LED leuchtet, um anzuzeigen, daß das Gerät mit Spannung versorgt wird.

2X16 PHOENIX-TYPE CONNECTOR (2 X 16 Phoenix-Anschluß) (5)

a. RS-485 Netzwerk-Kommunikationsanschlussse
b. Monitor 1- und Monitor 2-Differentiaudio-Eingänge
c. Monitor 1- und Monitor 2-Differentiaudio-Ausgänge
d. Parallel-Befehlsschnittstelle (zukünftige Verwendung)
e. Ausgänge für Analogveränderer-Spannung, -Strom und -Status (zukünftige Verwendung)

UNIT ID 8-PIN DIP (8-Elemente-DIP-Schalter für Geräte-ID) (6)

Definiert die Geräteanordnung im RS-485 Netzwerk.

MONITOR 1 & MONITOR 2 INPUT TRIM POTS (Trimpotentiometer für Monitor 1- und Monitor 2-Eingang) (7)

Bestimm den Pegel der Monitor-Eingangssignale, die den Monitorausgangen beigemischt werden.

CHANNEL MONITOR TRIM POTS (Trimmpotentiometer für Kanalmonitor) (8)

Bestimm den Pegel der Verstärkersignale, die den Monitorausgängen beigemischt werden.

AMPLIFIER INPUTS (Verständereingänge) (9)

RJ-45 Eingangsanschlüsse vom ACI-2 Modul eines Verständers.

ANSCHLIESSEN DES A/A-AC8 AND DAS MEDIAMATRIX-SYSTEM

Der A/A-AC8COMMUNIZIER mit dem MediaMatrix-System über ein RS-485 Mehrpunkt-Netzwerk. Die Kommunikation erfolgt im Halbduplexverfahren und erfordert ein zweiadriges, abgeschirmtes Kabel (24 AWG verdriltes Zwillings-Telefonkabel wird empfohlen).

Abbildung 1 zeigt ein Beispiel eines MediaMatrix A/A-AC8 RS-485 Netzwerks.

Abbildung 1

Das RS-485 Netzwerk muß mit 120 U-Widerständen terminiert werden. Dies ist insbesondere wichtig, wenn das Netzwerk seine maximale Länge von 1220 Metern erreicht. Es konnen bis zu 32 A/A-AC8 an das RS-485 Netzwerk angeschlossen werden.

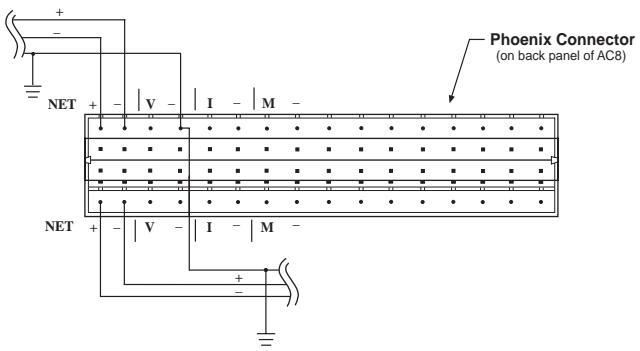

Abbildung 2 zeigt die Verdrahtung eines A/A-AC8 an das RS-485 Netzwerk.

Abbildung 2

EINSTELLUNG DES 8-ELEMENTE-DIP-SCHALTERS FÜR GERÄTE-ID

Der 8-ELEMENTE-DIP-Schalter für Geräte-ID an der Rückseite des A/A-AC8 definiert die Adresse des Geräts im RS-485 Netzwerk. Die 8 Elemente des DIP-Schalters repreSENTieren eine Binärzahl, wobei die Position 1 die niedrigstwertige Stelle und Position 5 die hochstwertige Stelle darstellen. (Es werden nur die ersten fünf Schalter verwendet.) Die obere oder eingeschaltete Position (ON) eines Schalters repreSENTiert eine binäre 1 und die untere oder ausgeschaltete Position eine binäre 0. Wenn alle Schalter ausgeschelt sind, entspricht dies einer binären 0, aber in der Ansichtsdatum der MediaMatrix-Versteller-Controller-Software definiert dies den Standort 1 im AC8-Netzwerk. Jeder A/A-AC8 im RS-485 Netzwerk muß eine eigene, eindeutige ID haben.

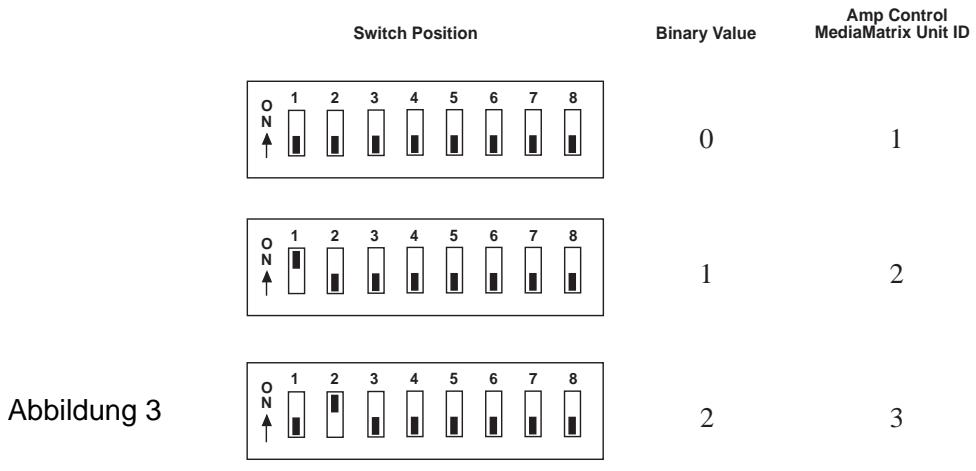

Abbildung 3 zeigt einige Einstellbeispiele des Geräte-ID-Schalters.

ANSCHLIESSENEINESVERSTÄRKERSANDENA/A-AC8

Der A/A-AC8COMMUNIZIER mit einem Verträger über ein 8adriges RJ-45 Telefonkabel. Der Verträger muß mit einem ACI-2 Kommunikationsmodul ausgerüst sein. Die Kommunikation mit einem zweikanaligen Verträger (Stereoverträger) wie beispisse dem IA™ 400 erfordert zwei Kanäle am A/A-AC8. Das Kommunikationskabel vom zweikanaligen Verträger muß an der Verträgerschnittstelle des A/A-AC8 an einen der Eingänge DUAL CH1/2, CH3/4, CH5/6 oder CH7/8 angeschlossen werden, wobei der nachfolgende Anschluß unbelegt bleiben muß. Einkanalige Verträger (Monoverträger) wie der IDC™ 150TII benötigten nur einen Canal am A/A-AC8. Einkanal-Verträger konnen an einen beliebigen Verträgerschnittstellen-Eingang am A/A-AC8 angeschlossen werden, solange dieser nicht unmittelbar geben einem Zweikanal-Verträger-Eingang liegt.

VERSTÄRKER-AUDIO-ÜBERWACHUNG

Der A/A-AC8 ermittelcht die Überwachung des Audiosignals eines Verstärkers. Über jedem Verstarkereingang befinden sich Trimmpotentiometer, die den Pegel des Audiosignals des Verstärkers einstellen, der den Monitorausgangen des A/A-AC8 beigemisch wird. Die 12-Uhr-Position des Trimmpotentiometers entspricht dem Verstärkungsfaktor eins, durch Drehung ganz nach rechts wird eine maximale Verstärkung von +14 dB erzielt. Das Audiosignal jeder Verstärkerkanals kann zu einem der beiden Monitorausgänge geführt werden. Diese Signaführung wird in der Ansichtsdatei der MediaMatrix-Verstärker-Controller-Software bestimmt. Der Monitor 1- und der Monitor 2-Ausgang werden differentiell angesteuert, mit einem maximalen Ausgang von +22 dBu. Externe Audio-Eingänge mit Trimmpotentiometern (maximaler Verstärkungsfaktor eins) sind für jeder Monitorkanal vorhanden. Diese können zur Verkettung von A/A-AC8 Monitorbussen verwendet werden, so daß nur ein Satz von Monitor-Audiokabeln zum Kontrollraum geführt werden muß.

Abbildung 4 zeigt eine typische Veränderer-Controller-Audio-Monitor-Verdraughtung mit zweiadrigen, abgeschirmten Audiokabeln.

Abbildung 4
