Type de produit	Contrôleur d'amplificateur à 8 canaux / Préamplificateur
Marque	PEAVEY
Modèle	A-A-AC8
Catégorie	Préamplificateur
Nombre de canaux	8
Communication réseau	RS-485 semi-duplex, câble blindé 2 conducteurs, jusqu'à 1220 m
Connecteurs amplificateur	8 entrées RJ-45 (pour modules ACI-2 ou IDC 150TII)
Connecteurs audio monitor	Entrées et sorties audio différentielles pour Monitor 1 et Monitor 2
Potentiomètres	Potentiomètres d'équilibre d'entrée Monitor et de canal Monitor
Alimentation	Secteur AC, cordon amovible, interrupteur Marche/Arrêt
Indicateurs LED	LED d'alimentation (rouge), LED réseau (activité)
Identification unité	Interrupteur DIP 8 broches (adresse binaire)
Nombre max d'unités	32 sur réseau RS-485
Température de fonctionnement	0°C à 40°C (estimation)
Sécurité	Ne pas ouvrir – risque de choc électrique. Confier l'entretien à un personnel qualifié.
Entretien	Aucune pièce réparable par l'utilisateur. Nettoyer avec un chiffon sec.
Poids	Environ 2 kg (estimation)
Garantie	Non spécifiée

FOIRE AUX QUESTIONS - A-A-AC8 PEAVEY

Comment connecter l'A/A-AC8 au système MediaMatrix ?

L'A/A-AC8 se connecte via un réseau RS-485 en semi-duplex, utilisant un câble blindé à 2 conducteurs (paire torsadée 24 AWG recommandé). Le réseau doit être terminé par des résistances de 120 Ω. Jusqu'à 32 unités peuvent être connectées sur 1220 mètres maximum. Assurez-vous que le MediaMatrix possède une carte de communications RS-485.

Quel type de câble utiliser pour la communication RS-485 ?

Un câble blindé à 2 conducteurs, de type paire torsadée (24 AWG recommandé), est nécessaire. La longueur maximale du câble est de 1220 mètres.

Comment identifier l'unité sur le réseau RS-485 ?

L'identification se fait via l'interrupteur DIP à 8 broches sur la face arrière. Les 5 premiers commutateurs définissent l'adresse binaire (position ON = 1, OFF = 0). Chaque unité doit avoir une adresse unique.

Comment connecter un amplificateur à deux canaux (stéréo) ?

Connectez le câble RJ-45 de l'amplificateur à l'une des entrées doubles (CH1/2, CH3/4, etc.). L'entrée suivante doit rester libre. Un amplificateur stéréo utilise deux canaux de l'A/A-AC8.

Comment surveiller le signal audio de l'amplificateur ?

Utilisez les potentiomètres d'équilibre au-dessus de chaque entrée d'amplificateur pour régler le niveau audio mixé vers les sorties Monitor. La position midi correspond au gain unité. Les sorties Monitor 1 et 2 sont différentielles avec un maximum de +22 dBu.

Que signifie la LED d'alimentation rouge ?

La LED d'alimentation rouge s'allume lorsque l'appareil est sous tension et que l'interrupteur d'alimentation est en position 'On'.

Quelle est la longueur maximale du câble RS-485 ?

La longueur maximale du réseau RS-485 est de 1220 mètres (4000 pieds). Des résistances de terminaison de 120 Ω sont nécessaires, surtout près de la longueur maximale.

Combien d'unités A/A-AC8 peuvent être connectées sur un même réseau RS-485 ?

Jusqu'à 32 unités A/A-AC8 peuvent être connectées sur un réseau RS-485.

Que faire en cas de problème de communication avec le MediaMatrix ?

Vérifiez les connexions RS-485, les résistances de terminaison, l'adresse DIP de l'unité et assurez-vous que la carte RS-485 est bien installée dans le MediaMatrix. Contactez le support technique Peavey si nécessaire.

Quels amplificateurs sont compatibles avec l'A/A-AC8 ?

L'A/A-AC8 est compatible avec tout amplificateur Peavey muni d'un module ACI-2 ou d'un IDC 150TII. La communication se fait via câble RJ-45 standard à 8 fils.

MODE D'EMPLOI A-A-AC8 PEAVEY

Ce symbole est utilisé pour indiquer à l'utilisateur la présence à l'intérieur de ce produit de tension non-isolée dangereuse pouvant être d'intensité suffisante pour constituer un risque de choc électrique.

Ce symbole est utilisé pour indiquer à l'utilisateur qu'il ou qu'elle trouvera d'importantes instructions sur l'utilisation et l'entretien (service) de l'appareil dans la littérature accompagnant le produit.

ATTENTION: Risques de choc électrique - NE PAS OUVRIR!

ATTENTION: Afin de réduire le risque de choc électrique, ne pas enlever le couvercle. Il ne se trouve à l'intérieur aucune pièce pouvant être réparée par l'utilisateur. Confier l'entretien à un personnel qualifié.

AVERTISSEMENT: Afin de prévenir les risques de décharge électrique ou de feu, n'exposez pas cet appareil à la pluie ou à l'humidité. Avant d'utiliser cet appareil, lisez les avertissements supplémentaires situés dans le guide.

Veuillez-vous référer au « front panel » art situé dans la section en langue anglaise de ce manuel.

L'A/A-AC™8, unité de commande d'amplificateur à huit canaux, permet à un système MediaMatrix® de surveiller et de contrôler jusqu'à huit canaux d'amplificateurs. À l'aide du logiciel de commande d'amplificateur MediaMatrix®, l'A/A-AC8 surveille les charges en courant et en tension de l'amplificateur, en détermine l'état opérationnel et en commande la mise sous tension ou la coupure. Les communications entre l'A/A-AC8 et le système MediaMatrix ont lieu par un protocole de communication série exclusif dérivé de la norme industrielle RS-485, fonctionnant jusqu'à des longueurs de 1220 mètres.

Remarque: Une carte de communications RS-485 est nécessaire dans le MediaMatrix. Pour plus d'informations, veuillez contacter le support technique de Peavey (Peavey Architectural Acoustics Tech).

Les communications entre l'A/A-AC8 et un amplificateur s'effectuent par un câble téléphonique standard à huit fils de type RJ-45. L'A/A-AC8 communique avec tout amplificateur Peavey muni d'un module ACI™-2 ou d'un IDC™ 150TII.

Characteristiques du panneau frontal

POWERLED (DEL, d'alimentation) (1)

Est allumée lorsque l'appareil est sous tension.

NETWORK LED DEL de réseau)2

S'allume lors d'une activité de communication sur le réseau RS-485.

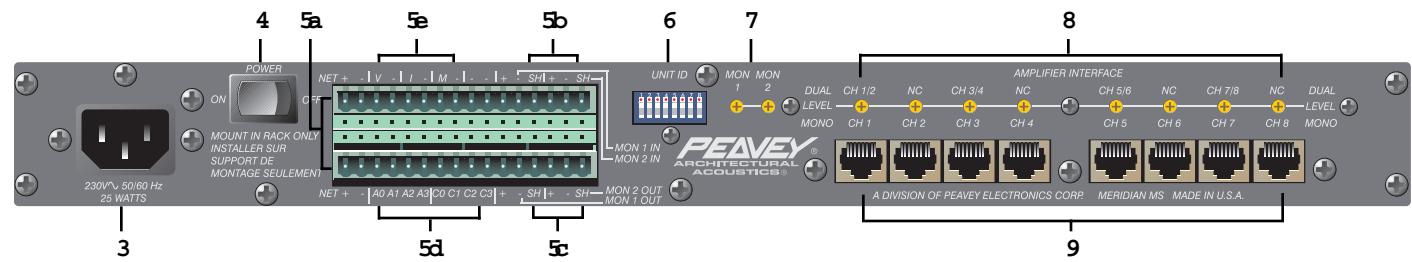

Characteristiques de la FACE arriere

AC LINE CORD SOCKET (Prise du cordon secteur) (3)

Destinée à recevoir le cordon secteur amovible.

POWER SWITCH (Interrupteur d'alimentation) (4)

Faire passer sur « On » pour permettre sous tension. La DEL d'alimentation rouge s'allume, indiquant que l'appareil est sous tension.

a. Connexions de communication au réseau RS-485 b. Entrées audio différentielles Monitor 1 et Monitor 2 c. Sorties audio différentielles Monitor 1 et Monitor 2 d. Interface parallèle de commande (utilisation future). e. Sortie tension, courant et état d'amplificateur analogique (utilisation future).

UNIT ID 8-Pin DIP (interrupteur DIP à huit broches d'identification de l'appareil) (6)

Définit l'emplacement de l'appareil dans le réseau RS-485.

Monitor 1 & monitor 2 INPUT TRIM POTS (potentiomètres d'équilibre d'entrée monitor 1 et monitor 2) (7)

Déterminent le niveau des signaux d'entrée Monitor qui sont mixés vers les sorties Monitor.

Channel monitor TRIM POTS (potentiomètres d'équilibre du canal monitor) (8)

Déterminent le niveau des signaux de l'amplificateur qui sont mixés vers les sorties Monitor.

Amplifier INPUTS (entrees d'amplificateur) (9)

Entrées de connecteurs RJ-45 d'un module d'amplificateur ACI-2.

Connexion de L'A/A-AC8 au systeme mediamatrix

L'A/A-AC8 communique avec le système MediaMatrix par un réseau RS-485 à dérivation multiple. Les communications ont lieu en mode semi-duplex et nécessitent un câble blindé à 2 conducteurs (un câble téléphonique à paires torsadées de calibre 24 AWG est recommandé).

La figure 1 montre un exemple d'un réseau RS-485 MediaMatrix - A/A-AC8.

La figure 1

Le réseau RS-485 doit être terminé par des résistances de 120 Ω. Ceci est particulièrement important lorsque le réseau voisine sa longueur maximale de 1220 mètres (4000 pieds). Un total de 32 unités A/A-AC8 peut être connecté au réseau RS-485.

La figure 2 illustre le câblage d'un A/A-AC8 au réseau RS-485.

La figure 2

Identification de l'unite par l'interrupteur DIP a huit broches

L'interrupteur DIP à huit broches sur la face arrêté de l'A/A-AC8 définit l'adresse de l'unité dans le réseau RS-485. Cet interrupteur représente un nombre binaire dont la position 1 est le bit de poids le plus faible, la position 5 étant le bit le plus lourd (seuls les cinq premiers commutateurs sont utilisés). La position UP (vers le haut) ou ON (marche) d'un commutateur représente la valeur binaire 1, tandis que la position DOWN (vers le bas) ou OFF (arrêt) représente la valeur binaire 0. Notez que tous les commutateurs étant sur OFF, ici équivaut à 0, mais dans le fichier de représentation du logiciel de commande MediaMatrix, ici définit l'emplacement 1 pour le réseau AC8. Notez que chaque A/A-AC8 du réseau RS-485 doit avoir une identification caractéristique qui lui soit propre.

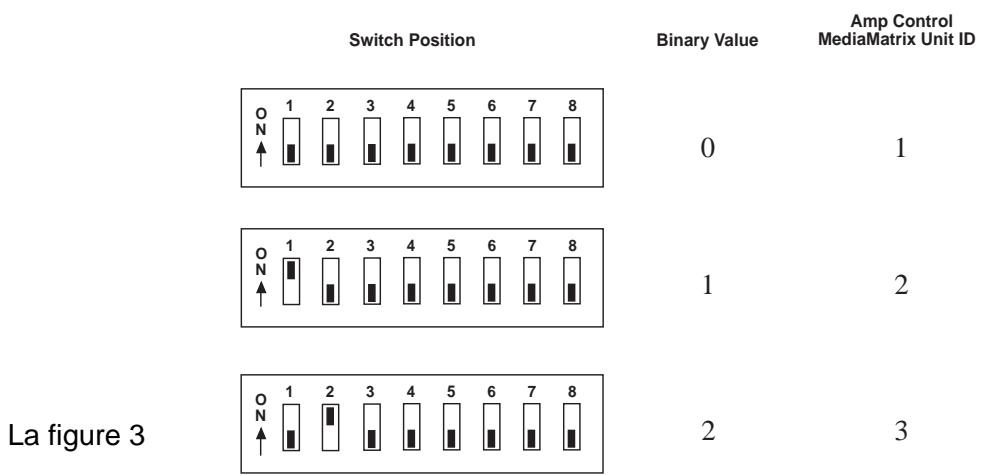

La figure 3 illustre quelques exemples d'identification par l'interrupteur.

Connexion d'un amplificateur au A/A-AC8

L'A/A-AC8 communique avec un amplificateur par un câble téléphonique standard à huit fils de type RJ-45. L'amplificateur doit être muni d'un module de communications ACI-2. La communication avec un amplificateur à deux canaux (stéréo), tel que l'IA™ 400, nécessite deux canaux A/A-AC8. Le câble de communication de l'amplificateur à deux canaux doit être connecté sur l'interface de l'amplificateur de l'A/A-AC8 à l'une des entrées DUAL CH1/2, CH3/4, CH5/6, CH7/8 et l'entrée suivante doit rester sans connexion. Les amplificateurs à un seul canal (mono), tels que l'IDC™ 150TII, ne nécessitent qu'un seul canal A/A-AC8. Les amplificateurs à un seul canal peuvent être connectés à toute entrée de l'interface de l'amplificateur de l'A/A-AC8 sauf s'ils suivent immédiatement une entrée d'amplificateur à deux canaux.

Surveillance AUDIO de l'amplificateur

L'A/A-AC8 permet la surveillance d'un signal d'amplificateur audio. Des potentiomètres d'équilibre situés au-dessus de chaque entrée d'amplificateur régissent le niveau de signal audio de l'ampli qui est mixé vers les sorties Monitor de l'A/A-AC8. La position « midi » du potentiomètre de canal correspond au gain parfait, avec un maximum de +14 dB lorsqu'il est amené à fond dans le sens horaire. Tout signal audio du canal amplificateur peut être dirigé vers l'une ou l'autre des sorties Monitor. La direction est donnée par le fichier de représentation du logiciel de commande d'ampli MediaMatrix. Les sorties Monitor 1 et Monitor 2 sont commandées en différentiel, avec une sortie maximale de +22 dBu. Des entrées audio externes avec potentiomètres d'équilibre (gain parfait au maximum) sont fournies pour chaque canal Monitor. Celles-ci peuvent être utilisées pour chaîner les bus de surveillance de l'A/A-AC8 de façon qu'il n'y ait besoin que d'un seul jeu de câbles audio de surveillance vers la salle de contrôle.

La figure 4 illustre typiquement le câblage de surveillance audio à l'aide d'un câble audio blindé à deux conducteurs.

La figure 4
