MANUAL DE USUARIO A-A-AC8 PEAVEY
Este Trickado que es el proposto de alertar al usuario de la presencia de ("voltaje) peligioso" que no tiene aislamiento bajo de la caja del producto que pueda tener una magnitud suficiente como para constituir riesgo de corrientazo.
Este Trickado que es el proposto de alertar al uso de la presencia de instrucones importantes sobre la operacion y mantenimiento en la literatura que viene con el producto.
PRECAUCION: Riesgo de corrientazo - No abra.
PRECAUCTION: Para disminuér el riesgo de corrientazo, no abra la cubierta. No hay piezas adentro que el usario pueda reparar. Deje todo mantenimiento a los技术水平icos calificados.
ADVERTENCIA: Para evaporar corrientazos o privilego de incendio, nocede expuesto a la lluvia o humedad este aparato Antes de usar este aparato, lea más advertencias en la guía de operation.
Consulte los diagramas del panel delantero en la seccion de inglés de este manual.
El controlador de amplificadores de ocho canales A/A-AC™8 permite monitorear y controlar hasta ocho canales amplificadores con un sistema MediaMatrix®. Mediente el software de control de amplificadores MediaMatrix®, el controlador A/A-AC8 efectúa el monitoreo de la corriente y la tensión dearga del amplificador, determina el estado operacional y controlla el encendido/apagado del mesmo. Las comunicaciones entre el controlador A/A-AC8 y el Sistema MediaMatrix se realizan mediante un protocolo de comunaciones series patentado sobre redes RS-485 estandarizadas y pueda operar a distancias de hasta 1220 m (4000 pies).
Note: En el Sistema MediaMatrix se requiere una tarjeta de comunidades RS-485. Si desea más información, consulte al Soporte Técnico de Peavey Architectural Acoustics.
Las Transmitidas entre el controlador A/A-AC8 y el amplificador se realizan mediante un cable Telefonico tipo RJ-45 de 8 conductores. El controlador A/A-AC8 se comuna conequalier amplificador Peavey equipado con un modulo ACI^TM -2 o IDC^TM 150TII.
CHARACTERISTICAS DEL PANEL FRONTAL
POWER LED (LED de encendido) (1)
Se enciende cuando la unidad está encendida.
Se enciende cuando existe本次活动 de comunaciones en la red RS-485.

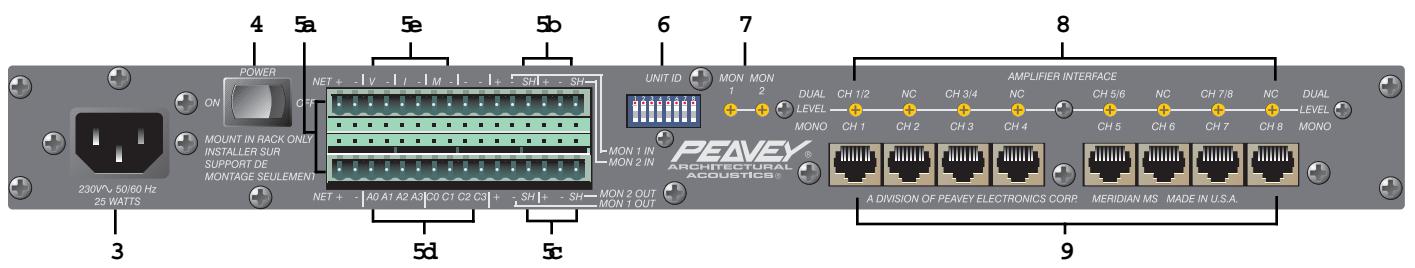

Panel Trasero:
CHARACTERISTICAS DEL PANEL TRASERO
AC LINE CORD SOCKET (Receptaculo del cordon de linea de CA) (3)
Preparado para acceptar el cordón de alimentación de CA removable.
POWER SWITCH (Interruptor de encendido) (4)
Para encender el equipo, deben conmutarse a la posicion "On". El LED rojo de encendido se illumina para indicar que se suministra alimentacion a la unidad.
2x16 PHOENIX-TYPE CONNECTOR (Conector tipo phoenix 2x16) (5)
a. Conexiones de comunicaciones por red RS-485.
b. Entradas diferenciales de audio Monitor 1 y Monitor 2.
c. Salidas diferenciales de audio Monitor 1 y Monitor 2.
d. Interfaz de comandos en paralelo (uso futuro).
e. Salidas analógicas de tensión, corriente y estado de amplificadores (uso futuro).
UNIT ID 8-PIN DIP (Interruptor DIP de 8 terminales de identificacion de la unidad) (6)
Define la ubicacion de la unidad en la red RS-485.
MONITOR 1 & MONITOR 2 INPUT TRIM POTS (Potenciometros de ajuste bajo Monitor 1 y Monitor 2) (7)
Determinan el nivel de las señales de entrada de monitor que se mezclan y se envián a las calidas de monitor.
CHANNEL MONITOR TRIM POTS (Potenciometros de ajuste bajo de canales) (8)
Determinan el nivel de las senales de amplificadores que se mezclan y se envian a las calidas de monitor.
AMPLIFIER INPUTS (Entradas de amplificadores) (9)
Entradas de connectores RJ-45 desde los módulos ACI-2 de los amplificadores.
CONEXION DEL CONTROLADOR A/A-AC8 AL SISTEMA MEDIAMATRIZ
El controlador A/A-AC8 se comuna con el sistema MediaMatrix mediante una red RS-485 de multíples+puntos de acces. Lascomingsones en modo duplex y requieren un cable blindado de dos conductores (se recomienda el par Telefonico trenzado calibre 24 AWG).
La Figura 1 muestra un exemple de red RS-485 MediaMatriz-A/A-AC8.
La Figura1
La red RS-485 debe terminarse con resistores de 120 Ω. Esto es especiallymente importante cuando la red se aproxima a su Tmaxima longitud de 1220 m (4000 pies). Puede connectarse a la red RS-485 un máximo de 32 controladores A/A-AC8.

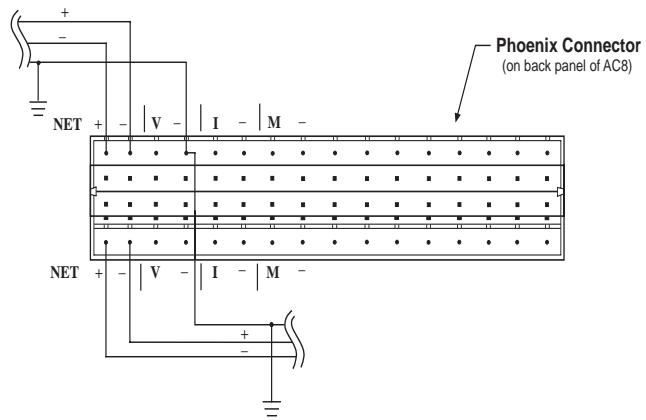

La Figura 2 muestra el cableado de un controlador A/A-AC8 a la red RS-485.
La Figura 2
PROGRAMACION DE LA UNIDAD CON EL INTERRUPTOR DIP DE 8 TERMINALES
El interruptor DIP de 8 TERMINales de identificacion de la unidad, ubicado en la parte trasera del controlador A/A-AC8, define la direction de dicha unidad en la red RS-485. Este interruptor representa un numero binario. La posicion 1 es el bit menos significativo y la posicion 5 el bit más significativo (sólo se usesan los primero cinco interruptores). La posicion hacía arriba (ON) de un interruptor representa un 1 binario,@m间隙 que la posicion hacía bajo (OFF) corresponde al 0. Tenga en cuenta que la posicion de todos los interruptores en OFF equivale al 0 binario; sin embargo, en el fichero de visualizacion del software de control de amplificadores MediaMatrix esta posicion define la ubicacion 1 en la red AC-8. Notose que cada controlador A/A-AC8 de la red RS-485 debetener una posicion de identificacion de unidad exclusiva.

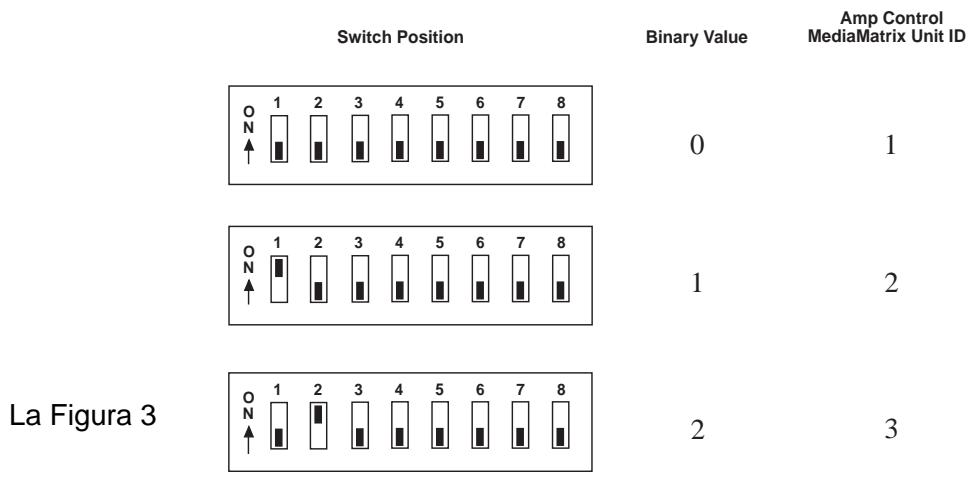

La Figura 3 muestra algunos ejemplos de interruptores de identificacion de la unidad.
CONEXION DE LOS AMPLIFICADOS AL CONTROLADOR A/A-AC8
El controlador A/A-AC8 se comuna con los amplificadores por medio de un cable Telefonico tipo RJ-45 de 8 conductores. El amplificador debe equiparse con un modulo de通讯aciones ACI-2. La comunicacion con un amplificador de dos canales (estereofonico), tal como el IA™ 400, requiere dos canales del controlador A/A-AC8. El cable de comunication proveniente del amplificador de dos canales debe connectarse a la interfaz de amplificadores del controlador A/A-AC8 en una de las entradas DUALES CH1/2, CH3/4, CH5/6 o CH7/8 y la entrada?sigaque debe quedar sin connexion. Los amplificadores de un solo canal (monofonicos), tales como el IDC™ 150TII, requieren un solo canal del controlador A/A-AC8. Los amplificadores de un solo canal pueda connectarse arialquier entada de interfaz de amplificadores del controlador A/A-AC8, excepto la entrada inmediamente contigua a la de un amplificador de dos canales.
MONITOREO DE AUDIO DE LOS AMPLIFICADOS
El controlador A/A-AC8 permite el monitore de la senal de audio de los amplificadores. Los potenciometros de ajuste bajo se envia a la calidad de monitor del controlador A/A-AC8. La posicion vertical superior del cursor del potenciometro de ajuste bajo del canal corresponde a ganancia unitaria, con una ganancia maxima de +14 dB en su posicion extrema hacía lackecha. La senal de audio de cualquier amplificador能把 enviarse aequalquera de las dos salidas de monitor. Este encaminamento se realiza bajo del fichero de visualizacion del software de control de amplificadores MediaMatrix. Las salidas Monitor 1 y Monitor 2 se excitan en forma diferencial, con una salute maxima de +22 dBu. Se proportionscan entradas para audio externo con potenciometros de ajuste bajo (maxima ganancia unitaria) para cada canal monitor. Estas entradas se peuvent usar para encadenar buses de monitoro del controlador A/A-AC8, de modo que solo sea requisiteo落户 a la sala de control un jeu de cables monitores de audio.
La Figura 4 muestra el cableado típico de un sistemas de monitoreo de audio del control de amplificadores con cableblindado de dos conductores.
La Figura 4
