BEDIENUNGSANLEITUNG STU-300 WACOM

EINFUHRUNG UND ÜBERSICHT 2

VORSICHTSMAßNAHMITEN FÜR DEN EINSATZ UND

DIE HANDHABUNG 3

Anschlieben des Tablets 5

Software / Treiber. 5

Kundendienst 5

Austauschen der Stiftspitze 5

Hinweis zum Gebrauch 5

Pflegen Ihres LCD-Signaturtablets 6

TECHNISCHE DATEN 7

Wiederverwendung, Recycling und Reparatur 8

Störungen des Radio- und Fernsehempfangs 8

CE-Erklärung. 8

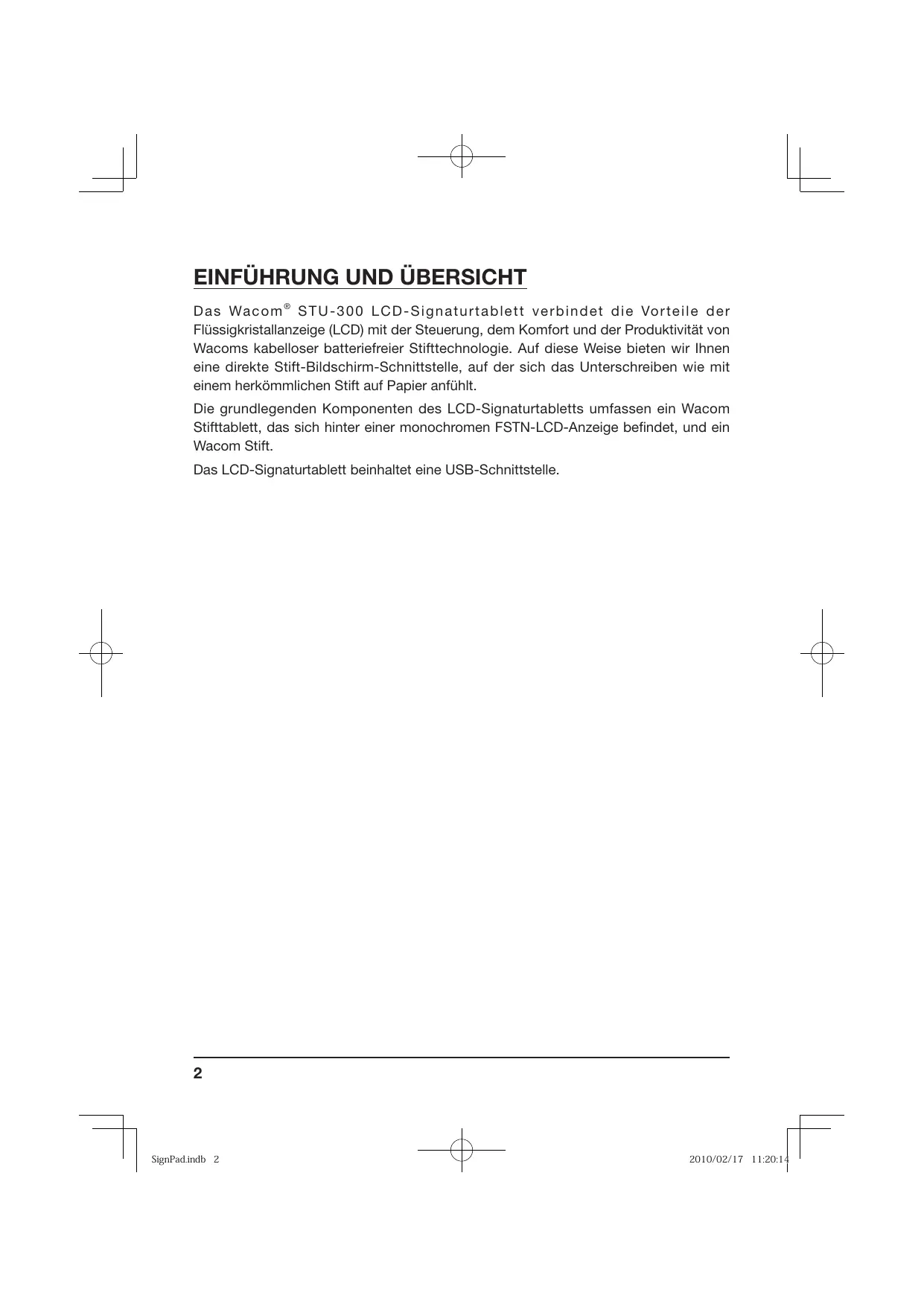

EINFUHRUNG UND ÜBERSICHT

Das Wacom® STU-300 LCD-Signaturtablett verbindet die Vorteile der Flüssigkrystallanzeige (LCD) mit der Steuerung, dem Komfort und der Produktivität von Wacom's kabelloser batteriefreier Stifttechnologie. Auf diese Weise bieten wir Ihneneine direkte Stift-Bildschirm-Schnittstelle, auf der sich das Unterschieden wie mit einem herkömmlichen Stift auf Papier anfuhlt.

Die grundlegenden Komponenten des LCD-Signaturtablets umfassen ein Wacom Stifttablet, das sich hinter einer monochromen FSTN-LCD-Anzeige befindet, und ein Wacom Stift.

Das LCD-Signaturtablet beinhaltet eine USB-Schnittstelle.

VORSICHTSMAßNAHMIEN FÜR DEN EINSATZ UND DIE HANDHABUNG

Beachten Sie alle Anweisungen, Vorsichtshinweise und Warnungen in thisem Handbuch. Die Nichtbeachtung kann zu Datenverlust oder Beschädigungen an Ihr Computer führen. Bei Nichtbeachtung erlischt auch Ihr Garantieanspruch, und Wacom übernimmt keine Verantwortung für die Reparatur oder den Ersatz des Geräts.

Verwendung

WARNING

Das LCD-Signaturtablett sollte normalerweise in einer gewöhnlichen Bäuromgebung verwendet werden, noch kann es auch als Center-Konsole in klimatisierten Räumen verwendet werden. Das Produkt wurde von Wacom für die Verwendung in einer normalen Betriebsumgebung getestet, noch haben wir es nicht speziell auf Kompatibilität im medizinischen und militärischen Anwendungsbereich überprüft. Außer dem ist das LCD-Signaturtablet weder wasserdicht noch explosionsssicher. Es dient nur als passive Anzeige und Eingabegerät und kann nur für diese Zwecke verwendet werden. In allen Anwendungen, die nicht für den alleinigen Gebrauch des LCD-Signaturtablets vorgesehen sind, werden infolge unzureichender Durchführung von Tests keine Informationen zur Funkionalität und möglichen Funktionstörungen des Geräts angeboten. Die Verwendung des LCD-Signaturtablets in anderen Anwendungsgebieten als einer normalen Bäuromgebung geschiet auf Risiko des Benutzers.

Betriebsumgebung

Temperatur und Luftfeuchtigkeit

• Temperatur und Luftfeuchtigkeit bei Betrieb: 5 °C bis 35 °C, 20 bis 80 % relative Luftfeuchtigkeit, nicht kondensierend
• Temperatur und Luftfeuchtigkeit bei Lagerung: -10 °C bis 60 °C, 20 bis 90 % relative Luftfeuchtigkeit, nicht kondensierend

ACHTUNG

Verwenden und lagern Sie das LCD-Signaturtablet nicht unter den folgenden Bedingungen:

• Bei größeren bzw. außerhalb der Spezifikationen liegenden Temperaturschwankungen (z. B. außerhalb geschlossener Räume oder in einem Fahrzeug).
• An Orten, an denen das LCD-Signaturtablett und der Stift direkter Sonneneinstruhlung oder Wärme von einem anderen Gerät, Wasser oder anderen Flüssigkeiten ausgesetzt sind.

Setzen Sie das LCD-Signaturtablet nicht in einer staubigen Umgebung ein. Dadurch kann das Gerät beschädigt werden.

Handhabung

WARNING

Hochspannung. Öffnen Sie das STU-300 LCD-Signaturtablet nicht, undnehmen Sie es nicht auseinander.

Bei offenem Gehäuse besteht die Gefahr eines Stromschlags. Darüber hinaus erlischt dadurch Ihr Garantieanspruch, und Wacom übernimmt keinerlei Verantwortung für die Reparatur oder den Entsatz des Produkts.

Wenn die LCD-Anzeige beschädigt ist, berühren Sie KEINESFALLS eventuell austretende Flüssigkeit.

Die Flüssigkeit verursacht Hautreizungen. Wenn Sie dennoch mit Haut, Augen oder Mund in Berührung kommt, spulen Sie die betreffende Stelle sofort mindestens 15 Minuten lang unter flieBendem Wasser ab. Suchen Sie bei Kontakt mit Augen und Mund außerdem einen Arzt auf.

Achten Sie darauf, dass Kinder die Stiftspitze nicht verschlucken. Der Stiftspitze kann sich versehentlich losen, falls Kinder auf den Stift beiben.

ACHTUNG

Nehmen Sie den Stift nicht auseinander. Dies verursacht möglicherweise Fehlfunktionen des Geräts. In thisem Fall übernimmt Wacom keine Verantwortung für die Reparatur oder den Ersatz des Geräts.

Achten Sie darauf, dass der Bildschirm nicht verkratzt wird. Stellen Sie keine scharfen Gegenstände auf die Oberfläche des Bildschirms.

Vermeiden Sie hefty Stöbe oder Erschüttungen des STU-300 oder des Stiftes. Wenn Sie das LCD-Signaturtablet gehalten zuasseten oder es fallen lessen, können die Anzeige und andere Bauteile beschädigt werden.

Stellen Sie keine schweren Gegenstände auf das LCD-Signaturtablett und stoßen Sie nicht mit Gewalt dagegen. Dadurch kann die Anzeige beschädigt werden.

Stellen Sie keine schweren Gegenstände auf die Kabel des STU-300, knicken Sie die Kabel nicht wiederholt, und üben Sie keinen starken Druck auf die Kabelanschlüsse aus. Dadurch können das Gerät oder die Kabel beschädigt werden.

Wenn die Stiftspitze scharf oder kantig wird, kann die Oberfläche der Anzeige beschädigt werden. Ersetzen Sie die Stiftspitze gegebenenfalls.

Verwenden Sie zur Reinigung der Anzeige weder organische Lösungsmittel (z. B. Alkohol) noch milde Reinigungsmittel. Durch diese Mittel kann die Beschichtung der Anzeige beschädigt werden.

Beachten Sie, dass derartige Schäden nicht unter die Garantiebestimmungen des Herstellers fallen.

• Reinigen Sie die Anzeige mit einem antistatischen oder leicht angefeuchteten Tuch. Üben Sie bei der Reinigung nur minimalen Druck auf die Anzeige aus, und setzen Sie die Oberfläche nicht Nass werden.
• Um das Gehäuse des LCD-Signaturtablets oder den Stift zu reinigen, verwenden Sieitte ein weiches Tuch und ein mildes, mit Wasser verdünntes Reinigungsmittel (z. B. Geschirrspulmittel).

Setzen Sie das STU-300 niemals elektrostatischen Entladungen mit hoher Spannung oder dem Aufbau von elektrostatischer Ladung an der LCD-Anzeige aus. Dadurch konnen auf der LCD-Anzeige vorübergehend Flecken entstehen. Falls Flecken auftreten, halten Sie das Display des STU-300 eingeschaltet. Die Flecken sollenn dann nach einigen Stunden wieder verschwenden sein.

Die Wacom LCD-Signaturtablets Produkte entsprechen der RoHS-Richtlinie 2002/95/EG (RoHS-Richtlinie) der Europäischen Union.

Anschließlich des Tabletts

Das STU-300 kann über ein USB-Kabel an einen Host-Computer angeschlossen werden.

Lassen Sie bezüglich des Anschlusses des STU-300 an einen Host-Computer von Ihrem Wacom Signature Solution Partner beraten.

Software / Treiber

Wacom bietet für das STU-300[weder einen Treiber noch sonstige Anwendungssoftware an.

Alle Anwendungen, die für den Anschluss des STU-300 und seine Verwendung als Gerät zur Erfassung von Unterschieden erforderlich sind, müssen von einem Drittanbieter geliefert werden.

Kundendienst

Das STU-300 ist Teil einer kompletten Lösung, die von einem Drittanzieter angeboten wurde.

Für weitere Unterstützung wenden Sie sichitte an ihren Wacom Signature Solution Partner.

Austauschen der Stiftspitze

Die Stiftspitzen können bei normalem Gebrauch abrutzen. In seltenen Fällen können die Spitzen zu kurz werden oder scharfe Kanten besteht. Sie können dann die Stiftspitzen mit Ersatzspitzen austauschen. Für den Austausch der Stiftspitzen wenden Sie sichitte an ihren Wacom Signature Solution Partner. Die Ersatzteilnummer für die Stiftspitzen ist PSI-A007.

Hinweis zum Gebrauch

Wenn der LCD-Bildschirm für längerere Zeit kontinuierlich verwendet wird, bleibt ein Rest der elektrischen Ladung in der Höhe der Elektrode im Bildschirm bestehen, so dass ggf. ein Nachbild oder "Geisterbild" des vorher angezeigten Bildes zu sehen ist. (Bildnachleuchten)

Um Bildnachleuchten zu vermeiden, empfeihlt Wacom die Verwendung eines beweglichen Bildschirmschoners, wenn der Bildschirm eingeschaltet, aber inaktiv ist.

Pflegen Ihres LCD-Signaturtablets

Halten Sie den Stift und die Anzeigenoberfläche Ihres LCD-Signaturtabletss sauber. Staub- und Schmutzpartikel konnen am Stift kleben bleiben und die Anzeigenoberfläche abnutzen. Durch regelmäßiges Reinigen wird die Lebensdauer der LCD-Anzeigenoberfläche und des Stiftes verlangert. Bewahren Sie das Tablett und den Stift an einem sauberen, trockenen Platz auf, und vermeiden Sie starke Temperaturschwankungen. Zimmertemperatur ist am besten geeignet. Das STU-300 und der Stift sollen nicht auseinander genommen werden. Wenn Sie das Gerät auseinanderephmen, erlischt Ihr Garantieanspruch.

Reinigen

Reinigen Sie das Gehäuse des LCD-Signaturtablets oder den Stift mit einem weichen, feuchten Tuch. Sie können das Tuch auch mit sehr mildem Seifenwasser befeuchten. Verwenden Sie keine Farbverträger, Benzin, Alkohol oder andere Lösungsmittel, um das Gehäuse des Geräts oder den Stift zu reinigen.

Reinigen Sie den Bildschirm mit einem antistatischen oder weniger angefeuchteten Tuch. Üben Sie bei der Reinigung nur minimalen Druck auf die Anzeige aus, und setzen Sie die Oberfläche nicht nass werden. Verwenden Sie zum Reinigen der Anzeige kein Reinigungsmittel, da dadurch die Beschichtung der Anzeige beschädigt werden kann. Beachten Sieitte, dass derartige Schäden nicht unter die Garantiebestimmungen des Herstellers fallen.

TECHNISCHE DATEN

Modell STU-300

Abmessungen (B × T × H)	156,0 × 127,4 × 16,9 mm
Gewicht	0,2 kg (ohne Kabel)
Betriebsbedingungen	5 bis 35 Grad Celsius; 20% bis 80% relative Luftfeuchtigkeit (nicht kondensierend)
Lagerbedingungen	-10 bis 60 Grad Celsius; 20% bis 90% relative Luftfeuchtigkeit (nicht kondensierend)
Zulassung und Konformität	VCCI Class B, FCC Part15B classB, Subpart C, CE, C-tick, KCC, BSMI, RoHS, China RoHS
Kompatibilität	USB 2.0 Full Speed
Kabel	USB A zu Mini B Kabel
Schutzglas	gehärtes und entspiegeltes Glass
Stromversorgung	über den USB-Anschluss
Leistungsaufnahme	weniger als 1,0 W

Anzeige

Anzeigotyp	Monochrome FSTN/Reflective mode
Pixelanzahl	396 x 100
Anzeigebereich	102 x 27 mm
Aktive Fläche	98,985 x 24,985 mm
Bildpunktgröbe	0,250 x 0,250 mm
Pixelgröbe	0,235 x 0,235 mm
Blickwinkel (horizontal/vertical)	80°/80° (typisch)
Kontrastverhältnis (Anzeige: Weiß/Schwarz)	4 (typisch)
Reaktionszeit der Anzeige (Tr + Tf)	300 ms (typisch): Weiß → Schwarz: 150 ms (typisch)Schwarz → Weiß: 150 ms (typisch)

Tablett

Technologie	Elektromagnetische Resonanztechnologie
Aktive Fläche	99,00 x 25,00 mm
Auflösung	0,01 mm (2.540 ppi)
Koordinatengenaugigkeit	±0,5 mm (Neigung ±50° von vertical)
Lesehöhe	5 mm oder mehr (Höhe vom Schutzglas)
Übertragungsrate (max.)	200 pps
Maximaler Neigungswinkel des Stifts	bis zu 50° von vertical
Druckempfindlichkeit	512 Druckstufen
Schnittstelle	Full-Speed USB

Wiederverwendung, Recycling und Reparatur

Wenn Sie das Gerät durch ein neueres austauschen oder die Nutzungsdauer des Geräts abgelaufen ist, sind Sie aufgefordert, das Produkt bei der nächsten Recycling-Sammelstelle abzugeben. Entsprechende Sammelstellen stehen in jeder Gemeinde zur Verfügung. Sie leisten dadurch einen aktiven Beitrag zum Umweltschutz in ihrer Gemeinde und/TRagen dazu bei, dass keinerlei in dem Gerät vorhandenen

Schadstoffe bei der Entsorgung in die Umwelt gelangen.

Gemäß EG-Richtlinie 2002/96/EC, die am 27. Januar 2003 vom Europäischen Parliament und vom Europarat erlassen wurde (WEEE), und laut Vorschriften in den einzelnen Mitgliedsstaaten ist die Entsorgung von Elektro- und Elektronikschrott im normalen Hausmull untersagt. Produkte, auf die diese Richtlinie zutrift, sind mit dem WEEE-Zeichen am Anfang theses Hinweises versehen, es sei dann, diese Kennzeichnung ist aufgrund des Formats oder der Funktion des Produkts nicht möglich. Für Wacom-Produkte gilt die EG-Richtlinie 2002/96/EC. Die Geräte sollen nach deroher auch als Sondermull gesammelt und der Sammelstelle für Sondermull in ihrer Stadt oder Gemeinde zugeführrt werden.

Störungen des Radio- und Fernsehempfangs

Das in thisem Handbuch beschriebene Gerät erzeugt und nutzt Hochfrequenzenergie und strahlt diese unter Umständen ab. Falls es nicht genau nach den Anweisungen installiert und verwendet wird, kann es zu Funkstörungen kommt.

CE-Erklärung

Das STU-300 wurde geprüft und entspricht den folgenden harmonisierten europäischen Normen:

• EN 55022: 2006+A1: 2007, Klasse B
  EN 55024: 1998+A1: 2001+A2: 2003

IEC61000-4-2: 2001 ED.1.2
IEC61000-4-3:2006 ED.3.0
IEC61000-4-4:2004 ED.2.0
IEC61000-4-8: 2001 ED.1.1

Aufgrund der Ergebnisse dieser Tests erklart Wacom, dass das offen genannte Gerät der Richtlinie 2004/108/EG entspricht.

Das Gerätarf nur in strenger Übereinstimmung mit den in thisem Handbuch gegebenen Anweisungen installiert und verwendet werden.

Alle Veränderungen, die an thisem Gerät vorgenommen werden und nicht direkt von Wacom autorisiert sind, machen diese Erklärung ungültig.

Dieses Gerät erfüllt Teil 15 der FCC-Vorschriften. Der Betrieb unterliegt folgenden beiden Bedingungen: (1) Dieses Gerät darkeine schädlichen Störungen verursachen und (2)这点es Gerät muss jeder Störung akzeptieren, einschließlich solcher, die zu unerwänschem Betrieb führen.

Dieses Gerät wurde getestet und entspricht einem Digitalgerät der Grenzwertklasse B gemäß Teil 15 der FCCVorschriften. Diese Grenzwerte wurden festgelegt, um wirsamen Schutz gegen schädliche Störungen von Hausinstallationen zu gewährleisten.

Dieses Gerät erzeugt und nutzt Hochfrequenzenergie und strahlt diese unter Umständen ab. Bei unsachgemäßer Installation und Verwendung können Störungen des Radio- und Fernsehempfangs auftreten. Ferner konnen solche Störungen auch unter ganz bestimmen Installationsbedingungen nicht ausgeschlossen werden.

Um festzustellen, ob das Gerät die Störungen verursacht, schalten Sie es aus. Falls anschließend keine weiteren Störungen auftreten, lag es vermutlich am Gerät.

Wenn das Gerät den Radio- oder Fernsehempfang stört, können Sie eine oder mehrere der folgenden Maßnahmen ergreifen, um das Problem zu beseitigen:

• Drehen Sie die Empfangsantenne, bis die Störungen aufhoren.
• Installieren Sie das Gerät in größer Enternung vom Fernseher oder Radio.
• Schlieben Sie das Gerät an eine Steckdose an, die zu einem anderen Stromkreis gehört als die des Fernsehers oder Radios.

Falls erforderlich, erkundigen Sie sich bei ihrem Wacom-Handler oder einem Radio/ TV-Fachmann nach weiteren Möglichkeit der Fehlerbehebung.

Veränderungen an thisem Produkt, die nicht ausdrücklich von Wacom genehmigt wurden, können dazu führren, dass die FCC-Zulassung ungültig wird und ihre Berechtigung zum Betrieb des Gerätes erlischt.
