사용 설명서 STU-300 WACOM

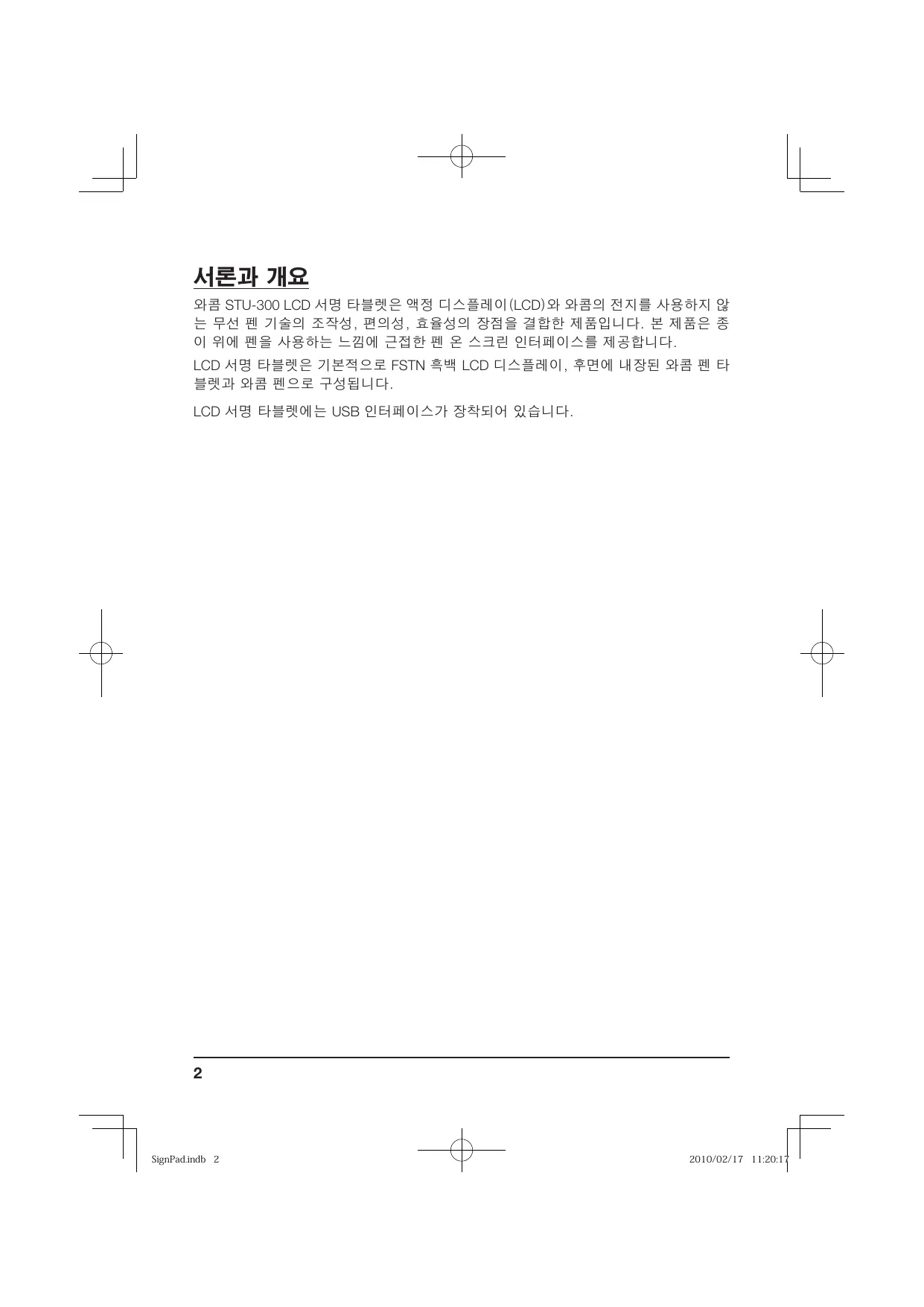

와콤 STU-300 LCD 서명 타블렛은 액정 디스플레이(LCD)와 와콤의 전지를 사용하지 않

는 무선 펜 기술의 조작성, 편의성, 효율성의 장점을 결합한 제품입니다. 본 제품은 종 이 위에 펜을 사용하는 느낌에 근접한 펜 온 스크린 인터페이스를 제공합니다.

LCD 서명 타블렛은 기본적으로 FSTN 흑백 LCD 디스플레이, 후면에 내장된 와콤 펜 타

블렛과 와콤 펜으로 구성됩니다. LCD 서명 타블렛에는 USB 인터페이스가 장착되어 있습니다.

SignPad.indb 2 2010/02/17 11:20:17 사용 및 취급시의 주의 사항 본 설명서에 명시된 모든 지시, 주의, 경고 사항을 반드시 준수하십시오. 그렇지 않을 경우 데이터 손실 또는 컴퓨터 손상의 원인이 될 수 있으며 무상 보증을 받 을 수 없게 되고 와콤은 제품 수리 및 교환의 책임을 지지 않게 될 수 있습니다.

극도로 높은 신뢰성이 요구되는 장비 제어 시스템에는 STU-300 LCD 서명 타블렛을 사용하지 마십시오. 다른 전자 기기의 오작동을 유발하거나 다른 기기가 LCD 서명 타 블렛의 오작동을 유발할 수 있습니다. 사용이 금지된 장소에서는 다른 전자 기기의 오작동을 유발할 위험을 방지하기 위해 STU-300의 전원을 꺼 주십시오. 와콤은 어떠한 직간접적인 손상에 대해서도 책임을 자세한 내용은 본 설명서 마지막 부분의 보증 내용을 참조하십시오.

• 사용 온도와 습도: 5°~ 35℃, 20 ~ 80% RH, 비응결
• 보관 온도와 습도: -10°~ 60℃, 20 ~ 90% RH, 비응결 다음 장소에서는 LCD 서명 타블렛을 사용하거나 보관하지 마십시오.
• 온도 변화가 크거나 사양에 명시된 이외의 장소(실외 또는 자동차 내부 등의).
• LCD 서명 타블렛이 직사광선, 기기에서 발생되는 고온의 열, 물이나 기타 액체에 먼지가 많은 장소에서 LCD 서명 타블렛을 사용하지 마십시오. 기기가 손상될 수 있

고전압. STU-300 LCD 서명 타블렛을 열거나 분해하지 마십시오. 케이스를 열 때 감전될 위험이 있습니다. 이를 준수하지 않을 경우 무상 보증을 받을 수 없게 되고 와콤은 제품 수리와 교환의 책임을 지지 않게 됩니다. LCD 화면이 손상된 경우에 누출된 액체를 만지지 마십시오. 자극성 액체입니다. 피부, 눈, 입에 묻은 경우에는 즉시 흐르는 물에 최소 15분 이상 씻어 주십시오. 그리고 눈이 나 입에 묻은 경우에는 의사의 상담을 받으십시오. 어린이가 펜촉을 삼키는 것을 방지하십시오. 어린이가 펜촉을 물어뜯으면 펜촉이 빠

펜을 분해하지 마십시오. 펜이 고장날 수 있습니다. 이러한 경우 와콤은 제품의 수리와 교환의 책임을 지지 않습니다. 디스플레이 화면을 긁지 마십시오. 디스플레이 화면의 표면 위에 날카로운 물체를 올 STU-300 또는 펜에 강한 충격이나 진동을 가하지 마십시오. LCD 서명 타블렛을 두드리 거나 떨어뜨릴 경우 디스플레이 화면 또는 기타 구성품이 손상될 수 있습니다. LCD 서명 타블렛 위에 무거운 물건을 올려 놓거나 세게 누르지 마십시오. 디스플레이 화면이 손상될 수 있습니다. STU-300의 케이블 위에 무거운 물건을 올려 놓거나 케이블을 반복해 크게 구부리거 나 케이블 단자에 세게 압박을 가하지 마십시오. 기기 또는 케이블이 손상될 수 있습 펜촉이 날카로워지거나 모가 나게 되면 디스플레이 화면의 코팅을 손상시킬 수 있습니 다. 필요에 따라 펜촉을 교환해 주십시오. 디스플레이 화면의 청소에는 유기용제(알코올 등)는 물론 약한 세척제도 사용하지 마십 시오. 이러한 세정제를 사용할 경우 화면 코팅이 손상될 수 있습니다. 이러한 종류의 손상은 제조업체의 보증 범위에 해당되지 않습니다.

• 디스플레이 화면의 청소에는 정전기 방지 천 또는 살짝 적신 천을 사용하십시오. 청소 를 할 때는 디스플레이 화면을 가볍게 닦고 표면을 적시지 마십시오.
• LCD 서명 타블렛의 케이스 또는 펜을 청소할 때는 부드러운 천과 약한 세척제(식기 세척액 등)를 물로 희석한 액을 사용하십시오. STU-300을 LCD 화면 위의 높은 전압의 정전기 방전 또는 축적된 정전기 전하에 노 출시키지 마십시오. LCD 모니터에 일시적인 얼룩이 생길 수 있습니다. 얼룩이 생기면 STU-300의 디스플레이를 켜진 상태로 그대로 두면 몇 시간 안에 얼룩이 사라집니다. 와콤 LCD 서명 타블렛 제품은 EU의 RoHS Directive 2002/95/EC (환경규제 법규)를 준

STU-300은 USB 케이블을 사용해 호스트 컴퓨터에 연결할 수 있습니다. STU-300과 호스트 컴퓨터의 연결에 대해서는 거주 지역의 와콤 서명 솔루션 협력업체

소프트웨어 / 드라이버 와콤은 STU-300용 드라이버 또는 애플리케이션 소프트웨어를 제공하지 않습니다. STU-300을 서명 캡쳐용 장치로 연결해 작동시키는 데 필요한 모든 애플리케이션은 별 도 업체에서 배송됩니다.

STU-300은 별도 업체에서 배송되는 전체 솔루션의 일부입니다. 지원 서비스에 대해서는 거주 지역의 와콤 서명 솔루션 협력업체에 문의하십시오.

펜촉은 일반적인 사용으로도 마모됩니다. 펜촉이 너무 짧아지거나 끝이 날카로워진 경 우에는 교환용 펜촉으로 교환할 수 있습니다. 펜촉을 교환할 필요가 있는 경우에는 거 주 지역의 와콤 서명 솔루션 협력업체에 문의하십시오.

LCD 패널을 오랜 기간 계속해서 작동하면 방전 자국이 LCD 내부의 전극에 남아 이전 이미지의 잔상이나 고스트 이미지가 관찰될 수 있습니다. (잔상) 잔상을 없애기 위해 와콤은 전원을 켜고서 사용하지 않는 화면에는 동적 화면보호기를 사용할 것을 권장합니다.

SignPad.indb 5 2010/02/17 11:20:17 LCD 서명 타블렛 관리 방법 펜과 LCD 서명 타블렛의 LCD 화면의 표면을 청결하게 관리해 주십시오. 펜에 먼지가 달 라붙으면 디스플레이 화면 표면을 마모시킬 수 있습니다. 정기적인 청소는 LCD 화면 표 면과 펜의 수명을 연장시켜 줍니다. 타블렛과 펜은 깨끗하고 건조한 장소에 보관하고 온 도가 너무 높거나 낮은 장소에 보관하지 마십시오. 상온이 가장 적합합니다. STU-300과 펜은 분해할 수 없습니다. 제품을 분해할 경우 무상 보증을 받을 수 없게 됩니다. LCD 서명 타블렛 케이스 또는 펜을 청소할 때는 부드러운 천을 촉촉하게 적셔 사용하십 시오. 순한 비누를 물로 희석해서 천을 적셔 사용할 수도 있습니다. 페인트 시너, 벤젠, 알코올, 기타 용제를 사용해 케이스 또는 펜을 닦지 마십시오. 디스플레이 화면의 청소에는 정전기 방지 천이나 살짝 적신 천을 사용하십시오. 청소를 할 때는 디스플레이 화면 표면을 가볍게 닦고 표면을 적시지 마십시오. 세제를 사용해 디스플레이 화면을 닦지 마십시오. 화면의 코팅이 손상될 수 있습니다. 이러한 종류의 손상은 제조업체의 보증 범위에 해당하지 않습니다.

156.0 × 127.4 × 16.9 mm

0.2kg (케이블 제외) 5 ~ 35℃, 습도: 20% ~ 80% RH (결로 없음) -10 ~ 60℃, 습도: 20% ~ 90% RH (결로 없음) VCCI Class B, FCC Part15B classB,Subpart C, CE, C-tick, KCC, BSMI, RoHS, 중국 RoHS USB 2.0 최속도

USB A ~ USB 미니 B 케이블

AG 에칭 코팅 강화 유리 USB BUS 전원 1.0W 이하

시야각 (수평/수직) (디스플레이: 흰색/검정색) 표시 응답 시간 (Tr + Tf) 흑백 FSTN/반사형 모드 396 × 100 102 × 27 mm

±0.5 mm (수직에서 ±50° 이내 기울어진 경우) 5 mm 이상 (보호면으로부터의 높이) 200 pps 수직에서 50° 이내 512 레벨 최고속 USB

SignPad.indb 7 2010/02/17 11:20:18 라디오와 TV 간섭 현상 본 설명서에서 설명하고 있는 기기는 무선 주파수를 발생하고 사용하고 방사할 수 있습 니다. 지침에 따라 적합한 방법으로 설치하고 사용하지 않을 경우 라디오와 TV 수신에 간섭 현상을 일으킬 수 있습니다. KCC (정보통신부) 기준

기기의 명칭 ( 모델명 ): LCD SIGNATURE TABLET(STU-300) 인증번호 : HV4-STU-300(B) 인증받은 자의 상호 : Wacom Co.,Ltd. 제조년월일 : SERIAL 번호를참조하여주십시오. 제조자 / 제조국가 : Foxlink Image Technology Co., Ltd. / 대만
