Produkttyp	Elektronischer Heizkörperthermostat
Markenname	Roomtronic
Herstellerreferenz	HR40
Thermostatanschluss	M30 x 1,5
Temperatureinstellbereich	8 bis 28 °C
Komforttemperatur (Werkseinstellung)	21 °C (von 6:00 bis 22:00 Uhr)
Spartemperatur (Werkseinstellung)	16 °C (von 22:00 bis 6:00 Uhr)
Schaltpunkte	28 pro Woche (maximal 4 pro Tag)
Kleinster Schaltzyklus	10 Minuten
Messzyklus	3 Minuten
Uhrauflösung	1 Minute
Stromversorgung	2 LR6AA-Batterien (Mignon) 1,5 V Alkaline
Batterielebensdauer	Ungefähr 2 Heizsaisons
Betriebsdruck	4 bis 10 bar
Differenzdruck	0,4 bis 1 bar
Ventilkompatibilität	Honeywell, Heimeier (direkt), Danfoss RA/RAVL (Adapter im Lieferumfang), Danfoss RAV, Herz, Oventrop, Vaillant VRHV/VRHF (optionale Adapter)
Fensterfunktion	Automatisches Schließen des Ventils, Wiederöffnung spätestens nach 30 Minuten
Blockierschutz	Automatisches vollständiges Öffnen und Schließen einmal pro Woche
Sommer-/Winterzeitumstellung	Automatisch
Zertifizierung	CE gemäß DIN50081-1

Häufig gestellte Fragen - HR40 HONEYWELL

Wie installiere ich den Honeywell HR40 an meinem Heizkörper?

Der HR40 wird direkt auf Thermostatventilkörper (TRV) über einen M30 x 1,5 Anschluss geschraubt. Er ist ohne Adapter mit Honeywell- und Heimeier-Ventilkörpern kompatibel. Ein mitgelieferter Adapter macht ihn kompatibel mit Danfoss RA- und RAVL-Körpern. Adapter für Danfoss RAV, Herz, Oventrop und Vaillant (VRHV/VRHF) sind als Zubehör erhältlich.

Welche Temperaturen sind werkseitig voreingestellt?

Der HR40 ist werkseitig auf 21 °C (Komfort) von 6:00 bis 22:00 Uhr und auf 16 °C (Sparmodus) von 22:00 bis 6:00 Uhr voreingestellt. Diese Werte können über das Programmiermenü frei geändert werden.

Wie viele Zeitfenster kann ich pro Woche programmieren?

Der HR40 bietet 28 Schaltpunkte pro Woche, also bis zu 4 pro Tag. Jedes Zeitfenster wechselt zwischen der Komfort- und der Spartemperatur. Das kleinste zulässige Schaltintervall beträgt 10 Minuten.

Wie funktioniert die Fensterfunktion des HR40?

Wenn ein Fenster geöffnet wird, erkennt der HR40 den plötzlichen Temperaturabfall und schließt das Ventil, um Energieverluste zu vermeiden. Das Ventil öffnet sich automatisch wieder bei Schließen des Fensters, spätestens nach 30 Minuten.

Kann ich die Temperatur außerhalb des Programms vorübergehend ändern?

Ja, eine manuelle Anpassung ist jederzeit über das Drehrad der Steuereinheit möglich. Diese temporäre Einstellung bleibt bis zur nächsten programmierten Periode (Komfort oder Sparmodus) aktiv.

Was ist die Antiblockierfunktion des HR40?

Um ein Blockieren des Ventils nach langer Inaktivität (insbesondere im Sommer) zu vermeiden, öffnet und schließt der HR40 das Thermostatventil einmal pro Woche automatisch vollständig. Diese Funktion schützt auch vor Kalkablagerungen.

Ist die Zeitumstellung Sommer/Winter automatisch?

Ja, der HR40 verwaltet automatisch die Umstellung auf Sommer- und Winterzeit im Frühjahr und Herbst. Die interne Uhr hat eine Auflösung von 1 Minute.

Wie lange halten die Batterien des HR40?

Der HR40 arbeitet mit 2 LR6AA (Mignon) 1,5 V Alkalibatterien, die mit dem Gerät geliefert werden. Ihre Lebensdauer beträgt etwa 2 Heizperioden. Es ist möglich, das optionale Netzteil HN40 zu verwenden, um auf Batterien zu verzichten.

Kann der HR40 manuell ohne Programmierung verwendet werden?

Ja, eine manuelle Steuerung ist direkt über den Einstellring der Ventillaterne möglich. Dieser Modus erlaubt es, das Ventil unabhängig vom elektronischen Programm zu öffnen oder zu schließen.

Gibt es den HR40 mit externer Sonde?

Ja, die Version HR40 F enthält eine externe Erkennungs- und Steuereinheit, die mit einem 5 m langen Kabel verbunden ist. Sie ist nützlich, wenn sich der Heizkörper an einem schwer zugänglichen oder für die Raumtemperatur nicht repräsentativen Ort befindet. Die Erkennungseinheit kann auch nachträglich über das Zubehör HCW23-K hinzugefügt werden.

Was tun, wenn das Display des HR40 nichts mehr anzeigt?

Ersetzen Sie zunächst die Batterien durch neue LR6AA 1,5 V Alkalibatterien. Überprüfen Sie auch, ob die Steuereinheit korrekt auf der Ventillaterne sitzt. Wenn das Problem nach diesen Überprüfungen weiterhin besteht, wenden Sie sich an den Honeywell-Support.

Ist der HR40 CE-zertifiziert?

Ja, der HR40 entspricht der CE-Richtlinie in Bezug auf Funkabschirmung gemäß der Norm DIN50081-1. Er ist für Warmwasserheizsysteme mit einem Betriebsdruck von 4 bis 10 bar ausgelegt.

BEDIENUNGSANLEITUNG HR40 HONEYWELL

Montage- und Bedienungsanleitung

Radiator controller

Lieferumfang: (1) Bedienteil inklusive Batterien

Nach dem Auspacken prüfen! (2) Ventilaufsatz mit Handrad

Lieferumfang 4
Montage 5
Bedienelemente und Display 9
Automatische Funktionen 10
Fensterfunktion 10
Ventilschutz 10
Frostschutz 10
Sommer-/Winterzeit 10
Anzeige Batteriewechsel 10
Temperatures und Regelzeiten 11
Ändern der Solltemperatur mit dem Stellrad 12
Einstellungen anpassen 13
Werkseinstellungen ändern 13
Komfort- und Spartemperatur einstellen 13
Zeitprogrammändern 14
Wochenprogramm (alle Tage gleich) einstellen: 14
Tagesprogramm (Wochentage individuell) einstellen: 15
Schaltpunkte loschen 16
WeitereEinstellmöglichkeiten 17
Uhrzeit und Datum neu einstellen 17
Konstante Temperatur ohne Zeitprogramm (Urlaub) 18
Heizpause (Sommer) 18
Heizkörper aus 18
Bedienelemente sperren (Kindersicherung) 18
Bedienelementsperre aufheben 18
Einstellung des Ventilhubs 19
Voll-Hub-Modus aktivieren 19
Standard-Hub-Modus aktivieren 19

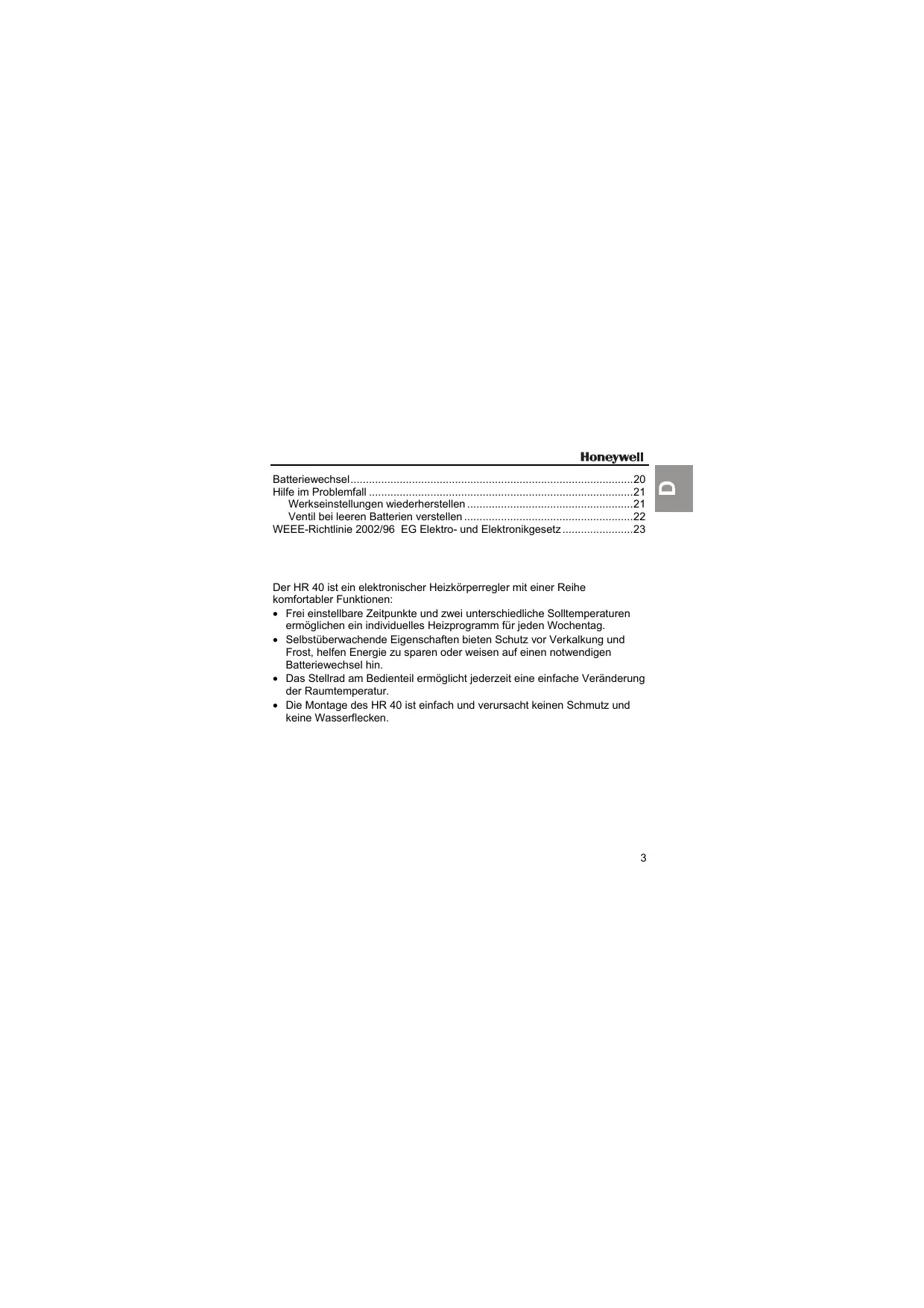

Batteriewechsel 20

Hilfe im Problemfall 21

Werkseinstellungen wiederherstellen 21

Ventil bei leeren Batterien verstellen 22

WEEE-Richtlinie 2002/96 EG Elektro- und Elektronikgesetz 23

Der HR 40 ist ein elektronischer Heizkörperregler mit einer Reihe komfortabler Funktionen:

• Frei einstellbare Zeitpunkte und zwei entsprechliche Solltemperaturen ermögen ein individuelles Heizprogramm für jeder Wochentag.
• Selfbstüberwachende Eigenschaften bieten Schutz vor Verkalkung und Frost, halten Energie zu sparen oder weisen auf einen notwendigen Batteriewechsel hin.
• Das Stellrad am Bedienteil erhögt jederzeit eine einfache Veränderung der Raumtemperatur.
• Die Montage des HR 40 ist einfach und verursacht keinen Schmutz und keine Wasserflecken.

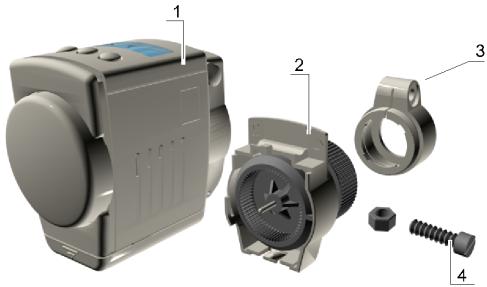

Lieferumfang

• Nach dem Auspacken prüfen!

Bedienteil inklusive Batterien (1)
Ventilaufsatz mit Stellrad (2)
Beutel mit Adapter (3), Schraube und Mutter (4)

Montage

In 4 Schritten am Ziel...

Für die Montage des HR 40 benöttigen Sie nur kurze Zeit:

• Sie entfern den alten Thermostat.
• Sie montieren bei Bedarf einen Adapter auf dem Ventil.
• Sie montieren den Ventilaufssatz.
• Sie stecken das Bedienteil auf ... FERTIG!

1. Alten Thermostaten entfernen

1. Befestigung des alten Thermostat losen.
2. Thermostat vom Ventil abziehen.

2. Ventiladapter montieren (optional)

1. Aus der Tabelle passenden Adapter auswahlen.
2. Wenn Sie einen Adapter benöttigen: Adapter aufweiten und bis zum Anschlag auf das Ventil schieren. Dabei drehen, bis er spürbar einrastet.
3. Bei Adapter Danfoss RAV: Adapterstift auf den Ventilstöbel stecken.
4. Wenn am Adapter vorgesehen: Adapter mit Schraube festziehen.

Die Ventile Honeywell-Braukmann, MNG, Heimeier, Junkers, Landis & Gyr 'Duogyr' erfordern keinen Adapter, für Ovendrop-, Herz-, Danfoss- und Vaillantventile sind Adapter erhältlich:

	Adapterfabrikat/-typ	BestellNr.
	Oventrop HU 01 (Rändelmutter M30x1)	073341076
	Herz HU 02 (Rändelmutter M28)	073341725
	Danfoss-Adapter Set EVA 1-Danfoss	072031201
	RA (weiß) (liegt bei)	RAVL (schwarz)
	Vaillant-Adapter EHA 1VAI	072031082

3. Ventilaufsatz montieren

1. Stellrad (3) des Ventilaufsatzes nach links drehen, bis die Nase (1) des Stellrads am Anschlag (2) des Gehäuses sitzt.
2. Ventilaufsatz auf Ventil oder Adapter schieren. Die ebene Flache am Kopf des Ventilaufsatzes muss nach oben {.
3. Rändelmutter vorschiben und von Hand (ohne Werkzeug!) kraftig festdrehen.

In diesen Zustand ist das Ventil geöffnet und bei eingeschalteter centraler Heziehung wird der Heizkörper warm.

4. Bedienteil aufstecken/abnehmen

1. Haltebügel am Bedienteil mit der Spitze nach oben drehen.

1. Bedienteil auf Ventlaufatsatz stecken und bis zum Anschlag aufschieben. Die ebene Fläche des Ventlaufatsatzes muss mit dem Bedienteil bündig abschieden.

1. Haltebügel am Bedienteil mit der Spitze nach hinter drehen.

Um das Bedienteil abzunehmen, gehen Sie in umgekehrter Reihenfolge vor.

Bedienelemente und Display

(1) Stellrad zum Einstellen von Temperatur oder Zeit
(2) Taste AUTO zum Wechsel zwischen Auto- und Manu-Betrieb MANU
(3) Taste zum Einstellen von Komfort- und Spartemperatur
(4) Taste PROG zum Einstellen des Zeitprogramms
(5) Betriebsart: Auto, Manu oder Prog
(6) Heizzeit in Stunden
(7) Komfort- oder Spartemperatur oder Frostschutz

Automatische Funktionen

Fensterfungtion

Wenn Sie ein Fenster öffnen und dadurch die Temperatur am HR 40 länger als 3 Minuten stark sinkt, schließst der HR 40 das Heizungsventil, um Energie zu sparen. Im Display erscheidt dann die Meldung PEN.

Wenn die Temperatur wieder steigt - spätestens aber nach 30 Minuten -, nimmt der HR 40 wieder den normalen Betrieb auf.

Hinweis: Die Fensterfungkenn durch Drucken der Taste (PROG) oder durch Drehen am Stellrad jederzeit beendet werden.

Ventilschutz

Zum Schutz des Ventils wird es每一天Woche montagmittags kurzzeitig geöffnet. Im Display erscheidt CYCL.

Frostschutz

Sinkt die Temperatur unter 4^ , öffnet der HR 40 das Heizkorperventil, bis die Temperatur wieder über 6^ steigt. Der HR 40 verhinder so, dass der Heizkorper einfiert. Das Symbol blinkt, sobald der Frostschutz aktiv ist.

Hinweis: Der Frostschutz Funktioniert nur mit aufgecktem Bedienteil.

Sommer/Winterzeit

Der HR 40 stellt automatisch auf Sommer- und Winterzeit um.

Anzeige Batteriewechsel

Wenn die Anzeige bRbI blinkt, ist der HR 40 weiterhin Funktionsfähig. Sie sollenen aber die Batterien so bald wie möglich wechseln.

Wenn bRt dauerhaft angezeigt wird, ist der HR 40 inaktiv und das Heizungsventil ist geöffnet (Frostschutz).

Temperatures und Regelzeiten

Der HR 40 wechselt zwischen 2 Solltemperaturen...

• Komforttemperatur: (ab Werk 21 °C)
• Spartemteratur: C (ab Werk 16 °C) ... und 2 Zeiten:
  Heizzeit: Beginn ab Werk um 6:00 Uhr, Heizen auf Komforttemperatur
• Sparzeit: Beginn ab Werk um 22:00 Uhr, Absenken auf Spartemperatur

Heiz- und Sparzeiten sind frei einstellbar. Die 2. Heiz- und Sparzeit ist optional.

Ändern der Solltemperatur mit dem Stellrad

Mit dem Stellrad des Bedienteils konnen Sie die Solltemperatur jederzeitändern. Die Einstellung gilt bis zur nthsten programmierten Heiz- oder Sparzeit. Das Display zeigt beim Drehen des Stellrads die Vorgabe der Raumtemperatur an.

Das Stellrad hat keinen Anschlag. Während des Drehens im Uhrzeigersinn werden folgende Bereiche durchlaufen:

Display	Bereich
OFF	Heizungsventil geschlossen
5...30	aktuelle Temperaturvorgabe (mögl. Verstellbereich)
On	Heizungsventil vollständig geöffnet

Einstellungen anpassen

Werkseinstellungen ändern

1. Stellen Sie die Komfort- und Spartemperatur ein.
2. Stellen Sie die Heiz- und Sparzeiten für das Wochen- oder Tagesprogramm ein.

Tipps zur Bedienung

Bedienteil zum Einstellen abnehmer.
Taste (AUTO) drucken, um Programmierung abzubrechen. Der HR 40 ignoriert die letzte Eingabe und kehr in den Auto- bzw. Manu-Betrieb zurück.

Komfort- und Spartemperatur einstellen

1. Taste drucken.
2. Mit Stellrad des Bedienteils Komforttemperatur einstellen.
3. Taste drucken.
4. Mit Stellrad Spartemperatur einstellen.
5. Mit Taste Änderung bestätigten.

Der HR 40 kehrt in den Auto/Manu-Betrieb zurück.

Zeitprogrammändern

Der HR 40 verfügbar über zwei unabhängige Zeitprogramme:

• Das Wochenprogramm verwendet für alle Tage das gleiche Zeitprogramm.
• Mit dem Tagesprogramm können Sie für jeder Wochentag ein individuelles Zeitprogramm erstehen.

Hinweis: Beachten Sie, dass jeweils zwei Schaltpunkte eine Heizzeit festlegen.

Wochenprogramm (alle Tage gleich) einstellen:

1. Taste PROG drucken.

Im Display erscheint PROG.

1. Mit Stellrad 1-7 wahlen.
2. Mit Taste PROG bestätigen.
3. Mit Stellrad den 1. Schaltpunkt einstellen.
4. Mit Taste PROG bestätigen.
5. Mit Stellrad den 2. Schaltpunkt einstellen.
6. Mit Taste PROG bestätigen.
7. Mit Taste AUTO MANU Vorgang beenden.

-oder

Für eine zweite Heizzeit die Schaltpunkte 3 und 4 einstehen.

Die neuen Zeiten sind programmiert.

Tagesprogramm (Wochentage individuell) einstehen:

1. Taste PROG drucken.
2. Mit Stellrad den gewünschten Wochentag wahren. Die Wochentage sind von 1 bis 7 (Montag-Sonntag) nummeriert.
3. Mit Taste bestätigen.
4. Mit Stellrad den 1. Schaltpunkt einstellen.
5. Mit Taste PROG bestätigen.
6. Mit Stellrad den 2. Schaltpunkt einstellen.
7. Mit Taste PROG bestätigen.
8. Schaltpunkte 3 und 4GLEichermaBen einstellen.

9. Mit Taste ATOVorgang beenden. MANU

10. oder -
    Wochentag wahlen und Schritte 3-8 wiederholen.
    Die neuen Zeiten sind programmiert.

Bedienbeispel

Im folgenden Beispiel soll für Mittwoch der Beginn der Heizzeit auf 7:30 Uhr eingestellt werden und das Ende auf 22:30 Uhr.

1. Taste PROG drucken.
2. Stellrad drehen, bis 3 im Display erscheint. Mittwoch ist ausgewählt.
3. Mit Taste PROG Auswahl bestätigen.
4. Mit Stellrad 7:30 einstellen.
5. Mit Taste PROG bestätigen.
6. Mit Stellrad 2:30 einstellen.
7. Mit Taste PROG bestätigen.
8. Mit Taste AUTO MANU Vorgang beenden.

Schaltpunkte Löschen

Hinweis: Beachten Sie, dass jeweils zwei Schaltpunkte eine Heizzeit festlegen.

1. Taste PROG drucken.
2. Alle Wochentage wahlen: Mit Stellrad I - 7 einstellen.

-oder

Einzelnen Tag wahlen:

Mit Stellrad gewünschten Wochentag einstellen.

1. Mit Taste PROG Auswahl bestätigen.
2. Taste PROG so oft drucken, bis der gesuchte Schaltzeitpunkt erscheint.

3. Stellrad drehen, bis Display --, -- anzeigt.

4. Mit Taste (PROG) bestätigten. Schaltpunkt ist gelöscht.

5. Mit Taste AUTO Vorgang beenden -oder

Um weitere Schaltpunkte zu loschen, Schritte 5 und 6 wiederholen.

Weitere Einstellmöglichkeiten

Uhrzeit und Datum neu einstellen

Hinweis: Datum und Uhrzeit sind ab Werk eingestellt. Sollten die Batterien einmal über länger Zeit leer sein (keine Anzeige auf dem Display) oder ein Batteriewechsel zu lange gedauert haben, müssen Datum und Uhrzeit neu eingestellt werden.

1. Taste PROG 3 Sekunden gedrück halten.
2. Mit dem Stellrad Jahreszahl einstellen.
3. Mit Taste PROG Auswahl bestätigen.
4. Mit Stellrad Monat einstellen.
5. Mit Taste PROG bestätigen.
6. Mit Stellrad Tag einstellen.
7. Mit Taste PROG bestätigen.
8. Mit Stellrad Stunde einstellen.
9. Mit Taste PROG bestätigen.
10. Mit Stellrad Minute einstellen.
11. Mit Taste PROG bestätigen.

Konstante Temperatur ohne Zeitprogramm (Urlaub)

1. Mit Taste AUTO auf manuellen Betrieb schalten. Im Display erscheint MANU.
2. Mit dem Stellrad Temperatur einstellen.

These Temperatur bleibt erhalten, bis Sie wieder auf Auto-Betrieb umstellen.

Heizpause (Sommer)

Wenn im Sommer die Heizung zentral abgeschelt ist, können Sie die Batterien des HR 40 schon.

1. Mit Taste (AUTO MANU) auf manuellen Betrieb schalten.
2. Stellrad nach rechts drehen, bis im Display Ün entscheidt.

Das Heizungsventil bleibt offen, der HR 40 regelt nicht.

Heizkörper aus

1. Mit Taste AUTO MANU auf manuellen Betrieb schalten.
2. Stellrad nach links drehen, bis im Display OFF erscheint.

Das Heizungsventil ist geschlossen.

Hinweis: Der Frostschutz ist weiterhin gewährleistet.

Bedienelemente sperren (Kindersicherung)

• Taste AUTO und gleichzeitig 3 Sekunden drucken. Im Display erscheidt bloc.

Bedienelementsperse aufheben

• Taste AUTO MANU und erneut gleichzeitig 3 Sekunden drucken.

Einstellung des Ventilhubs

Der HR 40 arbeitet ab Werk mit dem optimalen Ventilhub, der zur Regelung der Raumtemperatur bestehtigt wird.

Voll-Hub-Modus aktivieren

Wenn der gesamte Ventilhub genutzt werden soll, oder das Ventil nicht vollständig schließt, aktivieren Sie den Voll-Hub-Modus.

Hinweis: In der Betriebsart Voll-Hub-Modus verringert sich die Lebensdauer der Batterie.

1. Bedienteil abnehmer.
2. Taste [g]edruckt halten und Bedienteil bis zum Anschlag auf Ventilaufssatz schieren und verriegeln.

Im Display erscheint FULL.

Standard-Hub-Modus aktivieren

1. Taste PROG gedrück halten.
2. Bedienteil bis zum Anschlag auf Ventilaufssatz schieben und verriegeln. Im Display erscheint dEF .

Batteriewechsel

Ein Batteriewechsel wird notwendig, wenn im Display BRTT blinkt. Folgende auslaufsichere Batterien können für den HR 40 verwendet werden:

Art	Bezeichnung	Lebensdauer
Mignon-Batterie	Alkali-Mangan LR6 AA AM3	2 Jahre
1,5-V-Akku	Alkali-Mangan LR6 AA AM3	3¼ Jahr
Lithium-Batterie	LR6 AA AM3	2 Jahre

Hinweis: Wenn der Batteriewechsel länger andauert oder das Bedienteil nicht abgezogen wurde, muss die Uhrzeit neu eingestellt werden.

1. Bedienteil abnehmen.
2. Batteriefach an der Unterseite des Bedienteils öffnen.

1. Alte Batterien entnehmen und entsorgen.

Batterie-Entsorgung

Batterien dürfen nicht mit dem Hausmüll entsorgt werden. Entsorgen Sie die Batterien gemäß den gesetzlichen Bestimmungen, indem Sie diese an den entsprechenden Stellen zurückgegeben.

1. Zwei Batterien mit richtiger Polung in das Batteriefach des Bedienteils einlagen.
2. Batteriefach wieder schlieben und einrasten halten.
3. Bedienteil aufstecken.

Hilfe im Problemfall

Problem/Anzeige	Ursache	Lösung
Heizkörper wird nicht kalt	Ventil schließt nicht vollständig	Montage prüfen, elev. Voll-Hub-Modus aktivieren
bRTT blinkt	Batterien haben zu weniger Leistung	Batterien so bald wie möglich wechseln
bRTT	Batterien sind leer (keine Ventilbewegung möglich, keine Regelung, Ventil offen)	Batterien sofort wechseln
Ε2	Bedienteil nicht aufgesteckt	Bedienteil richtig aufstecken
Ε3	Motor kann nicht bewegt werden	Montage prüfen, elev. Schmutz entfernen
Ε4	-	Wenden Sie sich an ihren Händler

Werkseinstellungen wiederherstellen

• Alle 3 Tasten gedrückten halten und gleichzeitig die Batterien wieder einlagen.

Ventil bei leeren Batterien verstellen

1. Bedienteil abnehmen.
2. Heizungsventil mit dem Stellrad am Ventilaufsatz von Hand bedienen: +warm/-kalt.

WEEE-Richtlinie 2002/96 EG Elektro- und Elektronikgesetz

Entsorgen Sie Verpackung und Produkt am Ende der Produktlebensdauer in einem entsprechenden Recycling Zentrum. Entsorgen Sie das Produkt nicht mit dem gewöhnlichen Hausmüll. Verbrennen Sie das Produkt nicht.

Contents

Standaardinstellungen herstellen
