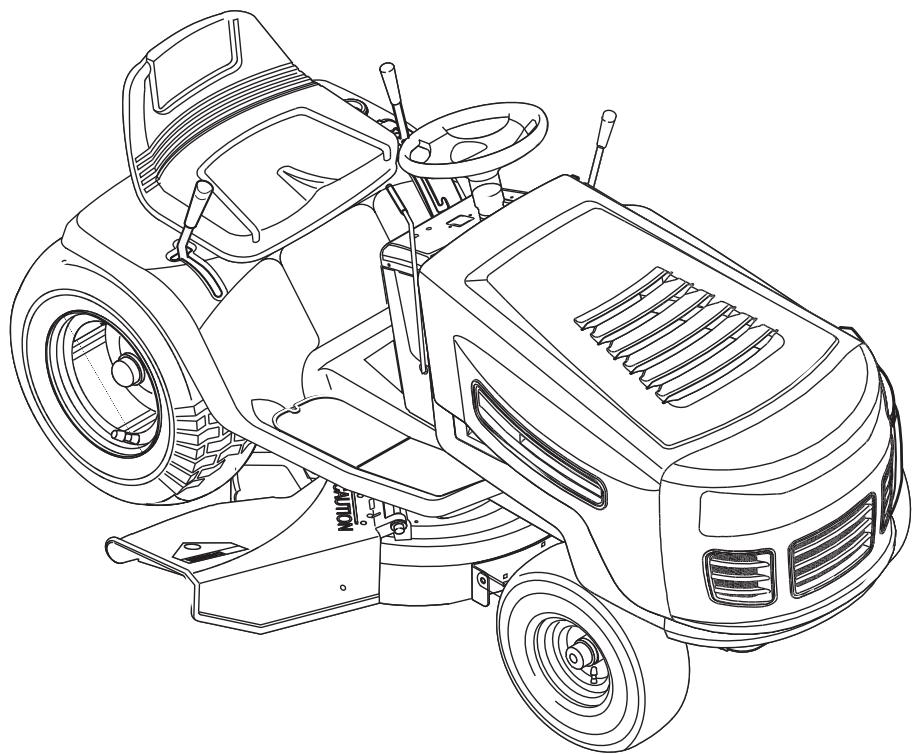

BEDIENUNGSANLEITUNG 465618X51 MURRAY
BRIGGSandSTRATTON Yard Power Products Group Copyright © 2008 Briggs & Stratton Corporation Milwaukee, WI USA. All Rights Reserved BEDIENUNGSANLEITUNG Modell-Nr. 465307X51A Produkttyp Herstellernr. Beschreibung 46" Murray CE Riding Mower (Sitzmäher) ACHTUNG: Lesen und befolgen Sie alle Anweisungen. Anleitung Teilnr. 7102112 Revision 00 Revisionsdatum 03/2008 TP 199-4855-00-RD-R Inhalt
WICHTIG: Die folgenden Symbole befinden sich auf Ihrem Gerät oder in der mit dem Produkt gelieferten Dokumentation. Machen Sie sich vor der Inbetriebnahme des Geräts mit allen Symbolen vertraut. Sicherheitswarnzeichen
WICHTIG: Vor dem Betrieb dieser Maschine das Benutzerhandbuch lesen.

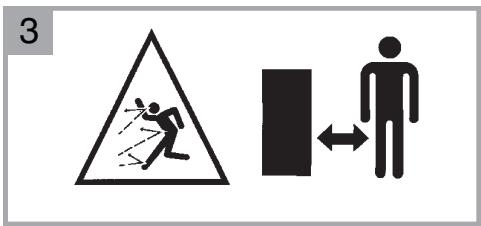

ACHTUNG: Ausgeworfene Gegenstände. Umstehende Personen fernhalten. Vor demBetrieb dieser Maschine das Benutzerhandbuch lesen.

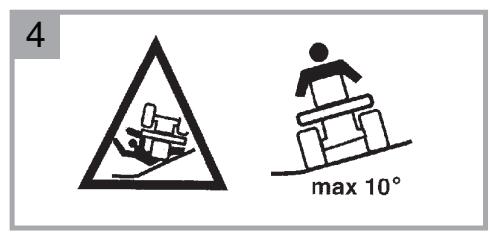

ACHTUNG: Maschine nicht auf Hängen mit einer Neigung von mehr als 10 Grad einsetzen.

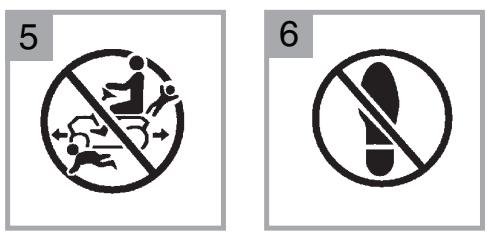

GEFAHR: Personen, insbesondere Kinder, vom Gerät fernhalten.
GEFAHR: Hier nicht auftreten.

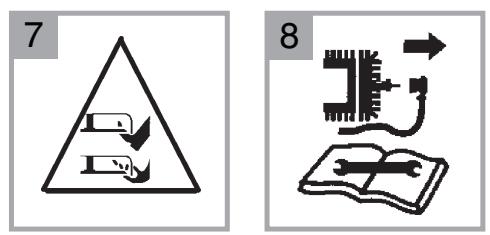

GEFAHR: Füße und Hände von rotierendem Messer fernhalten.
GEFAHR: Vor der Wartung des Geräts Zreibrindkabel abziehen.

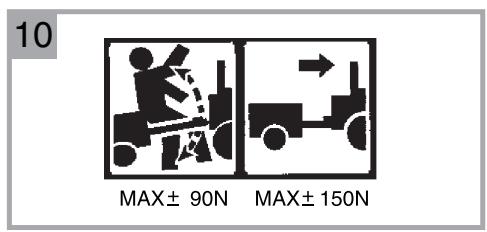

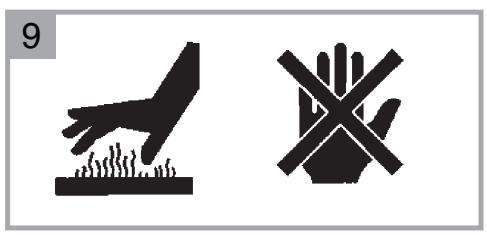

ACHTUNG: Heiße Oberfläche. 10 ACHTUNG: Bei Anschluß und Abnahme von Zubehör Vorsicht wahren. 11 ACHTUNG: Finger schützen Quetschungsgefahr.

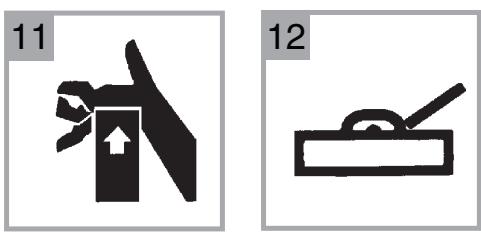

12 WICHTIG: Zum Justieren des Mähergehäuses die Anweisungen im Benutzerhandbuch befolgen. 13 ACHTUNG: vom Rasenmähermesser Abstand halten, solange der Motor läuft.

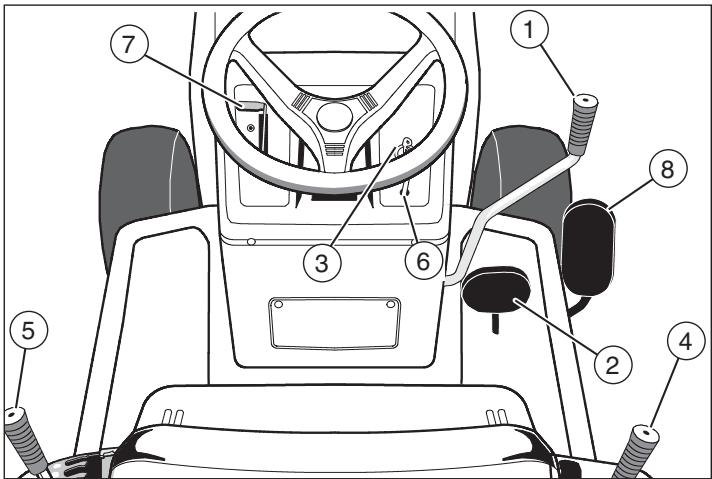

Steuerung und Betrieb
Abschalten des Motors
Langsam 10 Schnell 11 Starterklappe 12 Öl 13 Messerrotationssteuerung 14 Anheben 15 Treibstoff
Informationen Für Den Eigentümer Machen Sie sich mit dem Produkt vertraut CE-ID-Schildmarkierungen Durch eine gute Kenntnis des Geräts und seiner Funktion können Sie die besten Leistungen erzielen. Vergleichen Sie beim Lesen dieses Handbuchs die Abbildungen mit dem Gerät. Machen Sie sich mit den Positionen und Funktionen der Stellteile vertraut. Befolgen Sie zur Vermeidung von Unfällen Bedienungsanweisungen und Sicherheitsvorschriften. Bewahren Sie dieses Handbuch als Nachschlagewerk auf.
ACHTUNG Beachten Sie dieses Symbol - es weist auf wichtige Sicherheitmaßregeln hin. Es bedeutet: „Gefahr! Seien Sie aufmerksam! Ihre Sicherheit is gefährdet.“ Verantwortung des Eigentümers C. Nennleistung in Kilowatt D. Maximale Motorgeschwindigkeit in U/Min. E. Anschrift des Herstellers Es ist die Verantwortung des Eigentümers, die nachfolgenden Anweisungen zu befolgen. Jahr der Fertigung G. CE-Kompatibilitätslogo H. Gewicht des Geräts in Kilogramm
Schallleistung in Dezibel

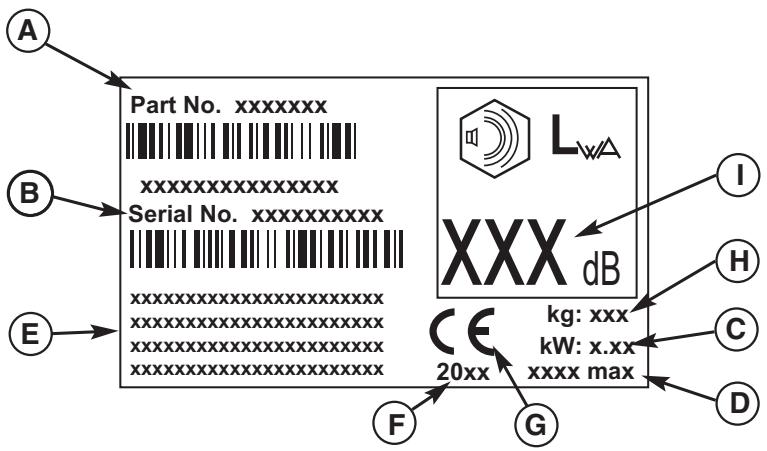

Part No. xxxxxxx ACHTUNG Diese Schneidemaschine ist in der Lage, Hände und Füße zu amputieren und Gegenstände auszuwerfen. Die Nichtbeachtung der folgenden Sicherheitsanweisungen kann zu schwerwiegenden Verletzungen oder zum Tode des Benutzers bzw. umstehender Personen führen. ID-Nummer des Herstellers B. Seriennummer des Herstellers
Sicherheitshinweise Für Sichelmäher mit Fahrersitz
1. Lesen Sie die Gebrauchsanweisung sorgfältig.
Machen Sie sich mit den Stellteilen und dem richtigen Gebrauch der Maschine vertraut. Benzin ist vor dem Starten des Motors einzufüllen. Bei laufendem Motor oder heißer Maschine darf weder der Tankverschluß geöffnet noch Benzin nachgefüllt werden.
2. Erlauben Sie niemals Kindern und Personen, die
mit diesen Anweisungen nicht vertraut sind, den Rasenmäher zu benutzen. Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen. d. Falls Benzin übergelaufen ist, darf kein Versuch unternommen werden, den Motor zu starten. Statt dessen ist die Maschine von der benzinverschmutzten Fläche zu entfernen. Jeglicher Zündversuch ist zu vermeiden, bis sich die Benzindämpfe verflüchtigt haben.
3. Mähen Sie niemals, während Personen,
besonders Kinder, oder Tiere in der Nähe sind. e. Alle Treibstofftanks und - behälter sind sicher zu verschließen.
4. Beachten Sie, daß der Benutzer für Unfälle und
Gefährdung anderer auf seinem Grundstück befindlicher Personen verantwortlich ist.
5. Lassen Sie keine Personen mitfahren.
6. Jeder Fahrer sollte sich bemühen, fachkundige
und praktische Unterweisungen zu bekommen. Schwerpunkte dieser Unterweisung sollten sein: a. Einsicht zu erlangen für Sorgfalt und Konzentration während der Arbeit mit Maschinen mit Fahrersitz; b. daß bei einer Maschine mit Fahrersitz, die auf einem Hang abgleitet, eine Kontrolle nicht durch Betätigung der Bremse erreicht werden kann. Die wesentlichen Gründe für unkontrolliertes Fahrverhalten sind:
ungenügende Haftung der Räder;
zu schnelles Fahren;
unangepaßtes Bremsen;
der Arbeitsaufgabe nicht angepaßtes Arbeitsgerät;
mangelnde Kenntnisse über Bodenverhälnisse, insbesondere an Hängen;
nicht korrekte Anhängung und Lastverteilung. Vorbereitende Maßnahmen
1. Während des Mähens sind immer festes
Schuhwerk und lange Hosen zu tragen. Mähen Sie nicht barfüßig oder in leichten Sandalen.
4. Ersetzen Sie defekte Schalldämpfer.
5. Vor dem Gebrauch ist immer durch Sichtkontrolle zu
prüfen, ob die Schneidwerkzeuge, Befestigungsbolzen und die gesamte Schneideinheit abgenutzt oder beschädigt sind. Zur Vermeidung einer Unwucht dürfen abgenutzte oder beschädigte Schneidwerkzeuge und Befestigungsbolzen nur satzweise ausgetauscht werden.
6. Achten Sie darauf, daß bei Maschinen mit
mehreren Schneidwerkzeugen die Bewegung eines Schneidwerkzeuges zu Drehungen der übrigen Schneidwerkzeuge führen kann. Betrieb
1. Betreiben Sie den Motor nicht in geschlossenen
Räumen; es besteht die Gefahr der Konzentration gefährlicher Kohlenmonoxiddämpfe.
2. Mähen Sie nur bei Tageslicht oder guter künstlicher
3. Bevor Sie den Motor starten wollen, kuppeln Sie
alle Schneidwerkzeuge und Antriebe aus und schalten Sie in Leerlauf.
4. Befahren Sie keine Hänge größer als 10 Grad.
5. Beachten Sie, daß es „sichere Hänge“ nicht gibt.
Besondere Aufmerksamkeit ist bei der Fahrt auf grasbewachsenen Böschungen geboten. Um ein Umstürzen zu vermeiden, sollten Sie: a. nicht anhalten oder plötzlich starten, wenn Sie hangauf- oder hangabwärts fahren; b. langsam einkuppeln, den Motor eingekuppelt lassen insbesondere beim Hangabwärts-Fahren;
2. Überprüfen Sie das Gelände, auf dem die
Maschine eingesetzt wird, und entfernen Sie alle Gegenstände, die erfaßt und weggeschleudert werden können.

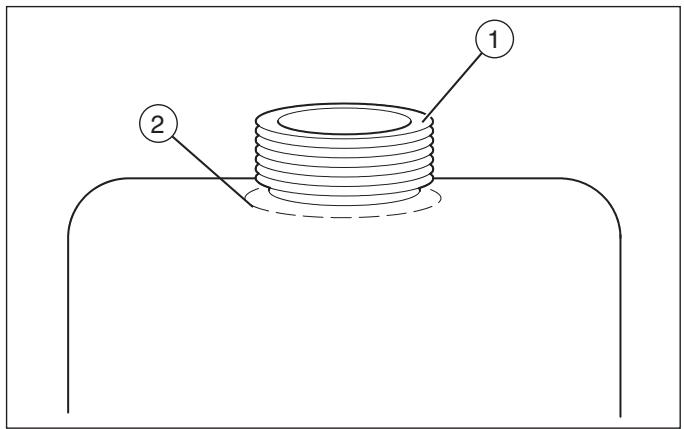

3. WARNUNG - Benzin ist hochgradig entflammbar.
e. niemals quer zum Hang mähen, es sei denn, die Rasenmäherkonstruktion ist dafür ausgelegt. a. Bewahren Sie Benzin nur in den dafür vorgesehenen Behältern auf. die Fahrgeschwindigkeit auf Hängen und bei engen Wendungen niedrig halten; d. aufmerksam auf Hügel, Senkungen und andere nicht sichtbare Gefahren achten; b. Tanken Sie nur im Freien und rauchen Sie während des Einfüllvorganges nicht.
6. Wahren Sie Vorsicht beim Ziehen von Lasten oder
wenn Sie schwere Ausrüstungen verwenden. a. Benutzen Sie nur zugelassene Anhängevorrichtungen; b. Nehmen Sie nur Lasten auf, die Sie sicher beherrschen;
Fahren Sie keine engen Kurven. Üben Sie Vorsicht beim Rückwärtsfahren; d. Sofern in der Gebrauchsanweisung angegeben, benutzen Sie Gegen - oder Radgewichte.
7. Achten Sie beim Überqueren und bei der Arbeit in
der Nähe von Straßen auf den Autoverkehr.
8. Halten Sie das Schneidwerkzeug an, bevor Sie
andere Fläche als Gras überqueren.
9. Achten Sie beim Gebrauch von Anbaugeräten
darauf, daß Gras nicht in Richtung auf Dritte ausgeworfen wird und daß sich während des Mähens keine fremden Personen in Ihrer Nähe befinden.
10. Benutzen Sie niemals den Rasenmäher mit
beschädigten Schutzeinrichtungen oder ohne angebaute Schutzeinrichtungen.
11. Ändern Sie nicht die Reglereinstellung des Motors
und überdrehen Sie ihn nicht. Ein Betreiben der Maschine mit übermäßiger Geschwindigkeit kann die Unfallgefahr erhöhen.
12. Bevor Sie Ihren Fahrersitz verlassen:
a. kuppeln Sie die Antriebe aus und senken Sie die Anbaugeräte ab; b. legen Sie den Leerlauf ein und betätigen Sie die Parkbremse;
stellen Sie den Motor ab und ziehen Sie den Zündschlüssel ab.
13. Kuppeln Sie den Antrieb zu den Anbaugeräten
aus, stellen Sie den Motor ab und ziehen Sie das Zündkabel bzw. den Zündschlüssel ab: a. bevor Sie Blockierungen lösen oder eine Verstopfung im Auswurfkanal beseitigen; b. bevor Sie den Rasenmäher überprüfen, reinigen oder warten;
wenn ein Fremdkörper getroffen wurde. Suchen Sie nach Beschädigungen am Rasenmäher und führen Sie die erforderlichen Reparaturen durch, bevor Sie erneut starten und mit dem Rasenmäher arbeiten; d. falls die Maschine übermäßig zu vibrieren beginnt (sofort überprüfen).
14. Während des Transports oder bei Nichtgebrauch
des Mähers sind die Antriebe oder Anbaugeräte auszukuppeln.
15. Stellen Sie den Motor ab und kuppeln Sie den
Antrieb zu den Anbaugeräten aus, a. bevor Sie nachtanken; b. bevor Sie die Grasfangeinrichtung entfernen;
bevor Sie eine Veränderung der Höhenverstellung vornehmen, sofern dies nicht von der Benutzerposition aus möglich ist.
16. Beim Auslaufen der Maschine ist die Drosselklappe
zu schließen und, falls die Maschine einen Benzinsperrhahn besitzt, ist dieser nach dem Mähen zu schließen.
17. Stellen Sie vor und während des Rückwärtsfahrens
sicher, daß sich keine kleinen Kinder im Bereich hinter und unter dem Rasentraktor befinden.
18. Wahren Sie besondere Sorgfalt, wenn Sie sich
unübersichtlichen Ecken, Büschen, Bäumen oder anderen Objekten, die Sicht einschränken können, nähern. Wartung und Lagerung
1. Achten Sie darauf, daß bei Rasenmähern mit
mehreren Schneidwerkzeugen die Bewegung eines Schneidwerkzeuges zu Drehungen der übrigen Schneidwerkzeuge führen kann.
2. Wenn Sie den Rasenmäher parken, einlagern oder
unbeachtet lassen, senken Sie die Schneidwerkzeuge ab, falls keine feste mechanische Sicherung verwendet wird.
3. Halten Sie alle Muttern, Bolzen und Schrauben
stets fest angezogen, um einen sicheren Betriebszustand des Geräts zu gewährleisten.
4. Bewahren Sie niemals die Maschine mit Benzin im
Tank in einem Gebäude auf, in dem die Treibstoffdämpfe offenen Flammen oder Funken ausgesetzt sein könnten.
5. Lassen Sie den Motor vor der Lagerung in einem
umschlossenen Raum abkühlen.
6. Um Brandgefahr zu vermeiden, halten Sie Motor,
Auspuff, Batteriekasten und den Bereich um den Kraftstofftank frei von Gras, Blättern oder austretendem Fett (Öl).
7. Prüfen Sie regelmäßig die Grasfangeinrichtung auf
Verschleiß oder Verlust der Funktionsfähigkeit.
8. Aus Sicherheitsgründen sind abgenutzte oder
beschädigte Teile zu ersetzen.
9. Falls der Kraftstofftank zu entleeren ist, sollte dies
im Freien erfolgen. Montage
Alle Befestigungselemente sind in der Ersatzteiltüte. Werfen Sie keine Teile oder Materialien weg, bevor das Gerät zusammengebaut ist. WARNUNG Vor dem Zusammenbau oder der Wartung des Mähers muss das Kabel von der Zündkerze entfernt werden. HINWEIS: In diesem Anleitungsheft bedeuten links und rechts den Standort eines Teils aus der Sicht des Bedieners auf dem Sitz. Installieren der Vorderräder Nehmen Sie ein Messer und schneiden Sie die vier Seiten des Behälters auf. Installieren Sie die Vorderräder (1) im Behälter (siehe Abb. 1). HINWEIS: Benutzen Sie ein ca. 1,25 m langes Stück Holz, um die Vorderseite des Traktors anzuheben. Wenn Sie kein Holz zur Hand haben, bitten Sie eine andere Person, Ihnen beim Anheben des Traktors zu helfen. Seien Sie vorsichtig, lassen Sie den Traktor nicht fallen.

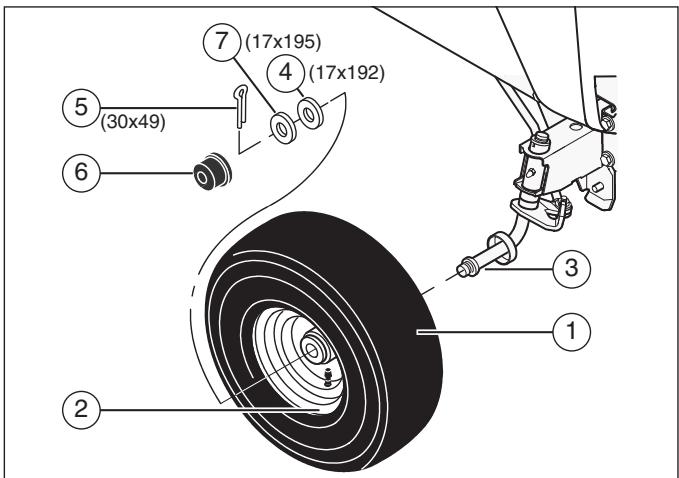

1. Heben Sie die Vorderseite des Traktors an. Legen
Sie eine Stütze (ein Stück Holz) unter den Traktor.
2. Stellen Sie sicher, dass die Ventilspindel (2) an
der Außenseite des Traktors ist. Schieben Sie das Vorderrad (1) auf die Spindel (3).
3. Befestigen Sie beide Vorderräder mit jeweils einer
Unterlegscheibe (4) Unterlegscheibe (7) und einem Splint (5). Biegen Sie die Enden des Splints auseinander, damit das Vorderrad auf der Spindel bleibt.
4. Heben Sie den Traktor nach der Montage der
Vorderräder von der Stütze. Rollen Sie den Traktor aus dem Behälter.
5. Installieren Sie die Radblenden (6), sofern Ihr
Traktor welche hat. Stellen Sie sicher, dass die Unterlegscheiben die Radblenden gut befestigen. Überprüfen Sie die Reifen Überprüfen Sie den Luftdruck in den Reifen. Reifen mit zu hohem Luftdruck führen dazu, dass der Traktor holperig fährt. Außerdem bedingt ein unkorrekter Luftdruck, dass das Mähergehäuse nicht gleichmäßig schneidet. Der korrekte Reifendruck beträgt: Vorderreifen 0,97 BAR (14 PSI), Hinterreifen 0,69 BAR (10 PSI). Für den Transport wurden die Reifen zu stark aufgepumpt. (30x49)

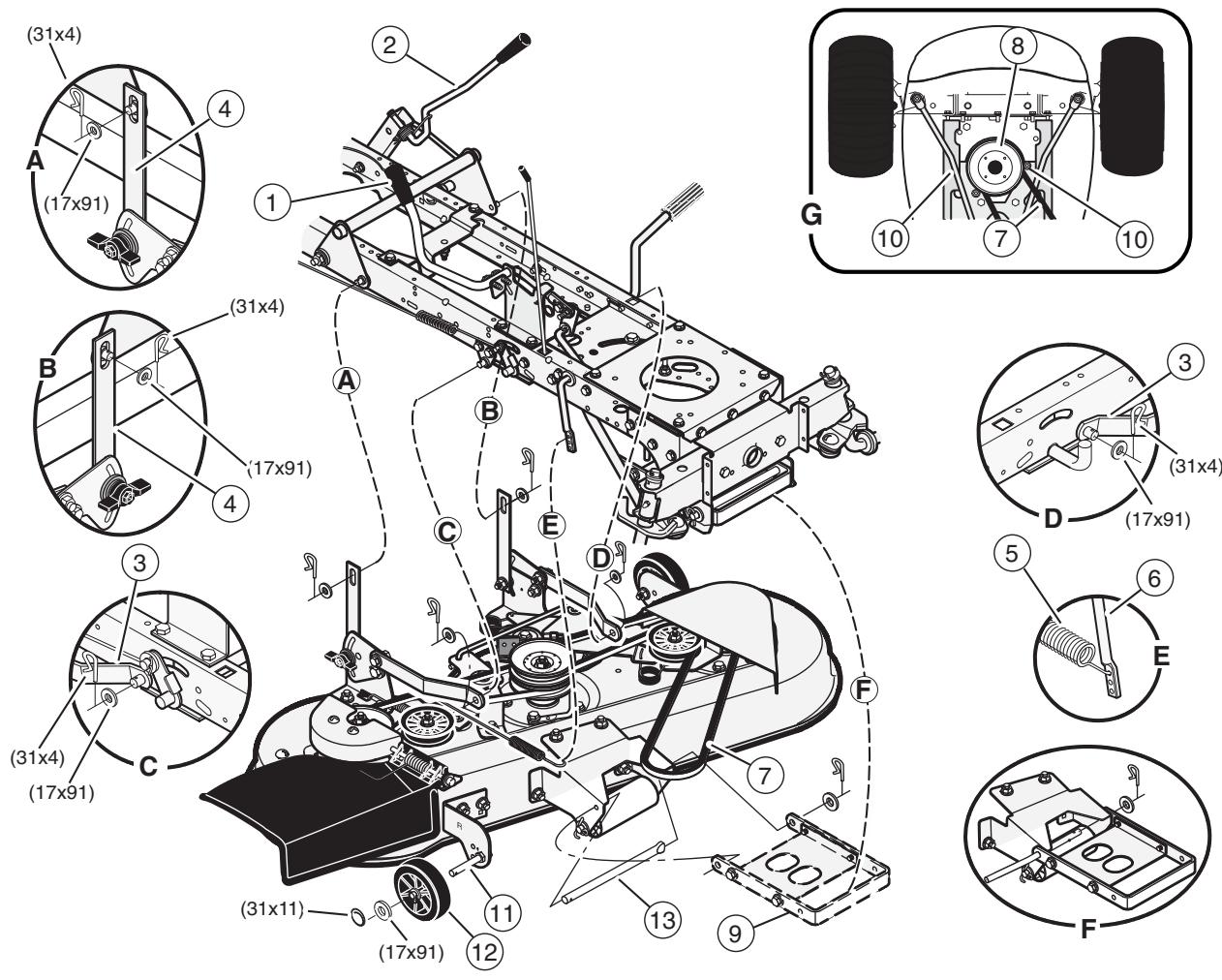

Montage des Mähergehäuses
1. Bringen Sie die Schneidmesser-Rotationssteuerung
(1) auf die AUSKUPPLUNGS-Position (siehe Abb. 2).

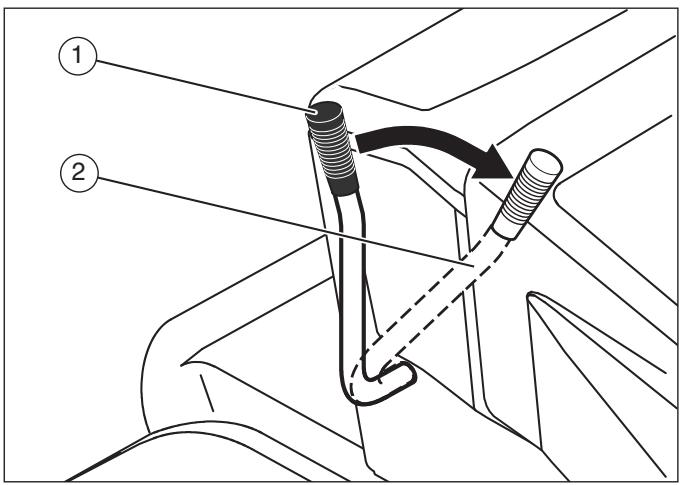

2. Bringen Sie den Hubhebel (2) auf die NiveauAusgleichsposition.

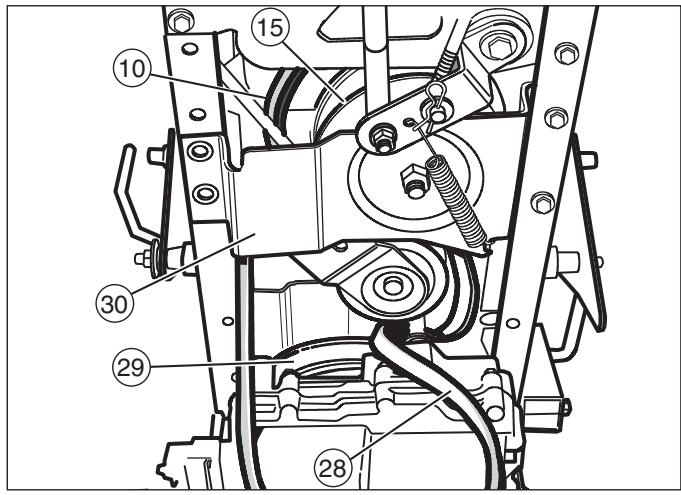

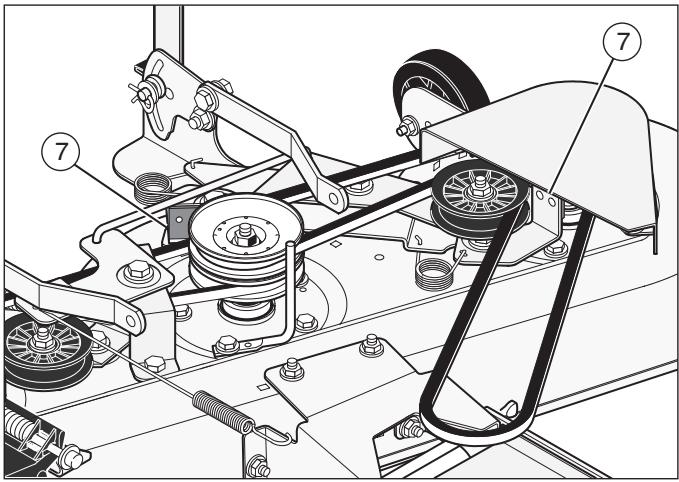

7. Stellen Sie sicher, dass der Mäher-Treibriemen
sich zwischen der Riemenscheibe und den beiden Riemenführungen (10) befindet. Siehe Abb. “G.”
8. Befestigen Sie die Aufhängungsverbindungen (4)
an den Hebebausatz. Befestigen Sie diese mit den Haarnadeln und Unterlegscheiben. Siehe Abb. “A” und “B.” WARNUNG Der Hubhebel ist federbelastet. Stellen Sie sicher, dass der Hubhebel in der NIVEAU-AUSGLEICHS position gesperrt wird.
9. Befestigen Sie den rechten und den linken Justierarm
(3) an den Traversen. Befestigen Sie diese mit den Haarnadeln und Unterlegscheiben. Siehe Abb. “C” und “D.”
3. Befestigen Sie den vorderen Aufhänger (9) mit den
Befestigungselementen an der Ladebrücke. Siehe Abb. “F.”

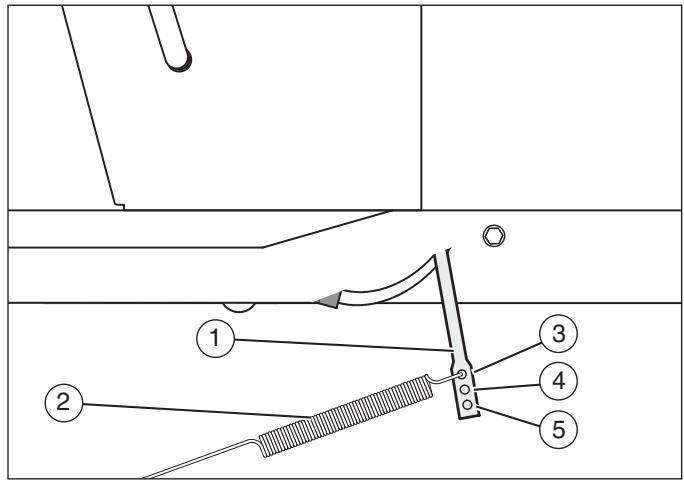

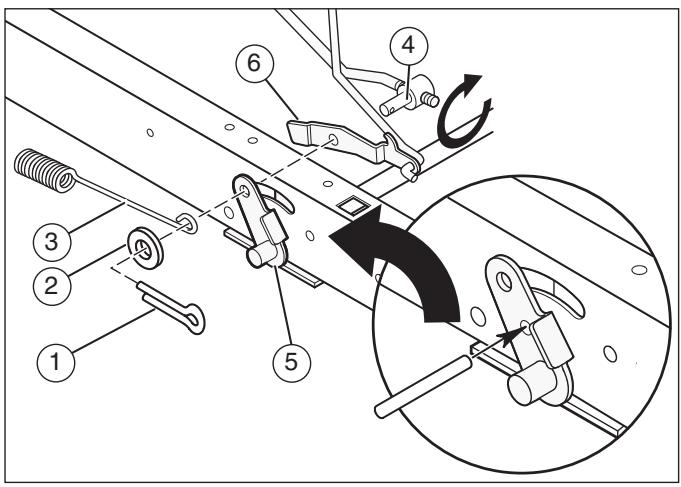

10. Befestigen Sie die Zugfeder (5) an der
Schneidmesser-Steuerstange (6). Siehe Abb. “E.”
4. Schieben Sie das Mähergehäuse unter die rechte
5. Legen sie den Treibriemen (7) um die Riemenscheibe
(8). Siehe Abb. “G.” HINWEIS: Stellen Sie sicher, dass die “V”-Seite des Mäher-Treibriemens gegen die Riemenscheibe zu liegen kommt. Achten Sie außerdem darauf, dass der Treibriemen nicht verdreht ist. (31x4)
6. Befestigen Sie den vorderen Aufhänger an der
Achsstütze. Siehe Abb. “F.”
11. Bringen Sie die Schneidmesser-Rotationssteuerung
in die EINKUPPELUNGS-Position. Stellen Sie sicher, dass der Mäher-Treibriemen sich in allen Riemenführungen befindet.
12. Stellen Sie sicher, dass das Mähergehäuse
waagerecht ist. Siehe “So bringen Sie das Mähergehäuse in die Waagerechte.”

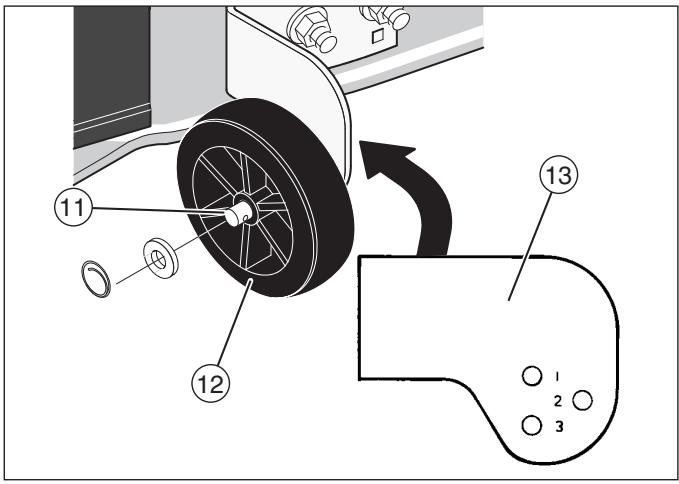

13. Befestigen Sie die Messräder (12) mit den
Befestigungselementen an den Achsbolzen (11) (siehe Abb. 3).
14. Überprüfen Sie die Funktion der SchneidmesserRotationssteuerung. Siehe “Einstellen der

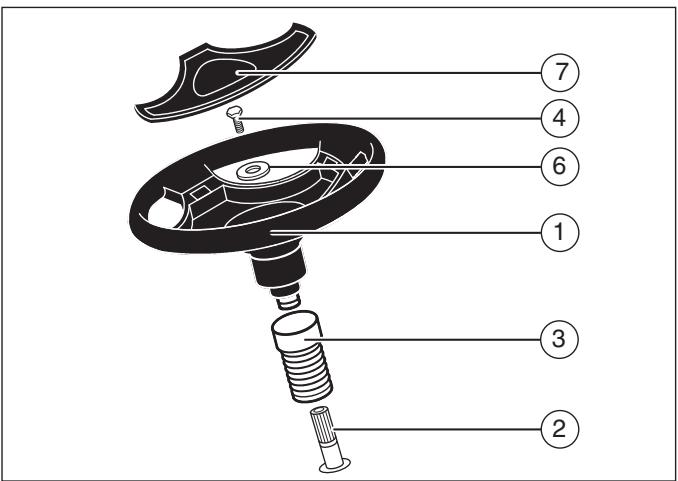

Schneidmesser-Rotationssteuerung.” Zusammenbau des Lenkrads
1. Stellen Sie sicher, dass die Vorderräder nach vorne
2. Ziehen Sie die Abdeckung (3) über die Lenksäule (2)
(siehe Abb. 5). Achten Sie darauf, dass die Manschette der Abdeckung oben ist.
3. Stecken Sie das Lenkrad (1) in die Lenksäule.
4. Befestigen Sie das Lenkrad mittels Schraube (4) und
Unterlegscheibe (6) an der Lenksäule.
5. Einige Modelle haben einen optionalen Einsatz (7) in
der Ersatzteiltüte. Setzen Sie diesen in der Mitte des Lenkrades ein.

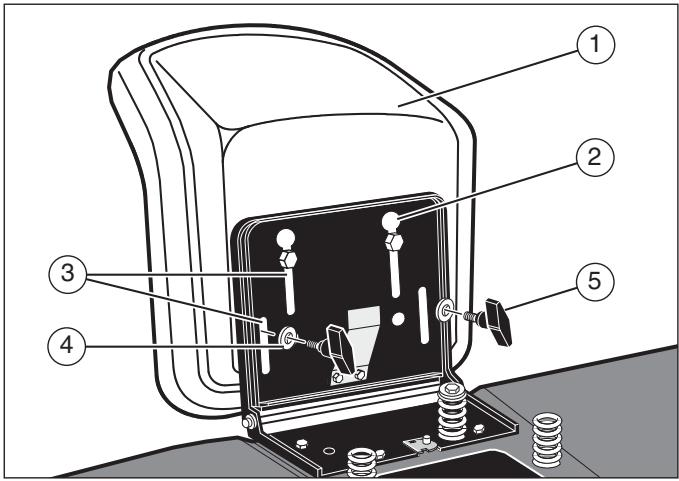

Abb. 3 Installation des Sitzes
1. Entfernen Sie die Kunststoffhülle vorsichtig vom Sitz.
2. Richten Sie die Löcher im Sitzscharnier (2) auf die
Löcher im Sitz (1) aus (siehe Abb. 4). Befestigen Sie den Sitz mithilfe der Befestigungselemente (4) und (5) am Sitzscharnier.
3. Überprüfen Sie die Betriebsposition des Sitzes. Wenn
der Sitz verstellt werden muss, lösen Sie die beiden Flügelschrauben (5). Schieben Sie den Sitz entlang den Einstelllöchern (3) nach vorne oder hinten. Ziehen Sie die Flügelschrauben wieder an.

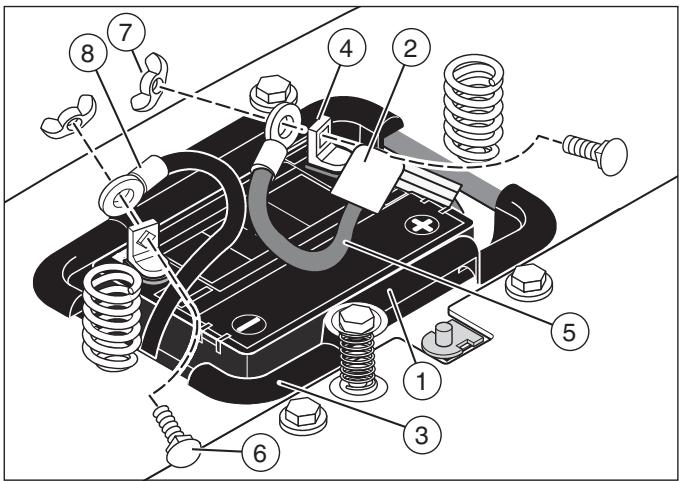

Wartungsfreie Batterie Installieren der Batteriekabel WICHTIG: Überprüfen Sie das Datum der Batterie, bevor Sie die Batteriekabel an der Batterie befestigen. Anhand des Batteriedatums können Sie erkennen, ob die Batterie aufgeladen werden muss.
1. Sehen Sie oben auf der Batterie (1) nach, wo sich
das Batteriedatum befindet (siehe Abb. 6).
2. Wenn die Batterie in Betrieb genommen wird kann,
bevor die Batteriekabel befestigt werden können, ohne dass die Batterie aufgeladen werden muss, siehe “Installieren der Batteriekabel.”
3. Wenn die Batterie nachher in Betrieb genommen
wird, muss sie aufgeladen werden. Siehe “Aufladen der Batterie.”
WARNUNG Um der Entstehung von Funken vorzubeugen, befestigen Sie das rote Kabel an der (+) Anschlussklemme, bevor Sie das schwarze Kabel anschließen.
1. Entfernen Sie die Schutzkappen von den BatterieAnschlussklemmen (siehe Abb. 6).
2. Stecken Sie die Anschlussklemmenabdeckung (2)
auf das rote Kabel (5). Befestigen Sie das rote Kabel mit den Befestigungselementen (6) und (7) an der positiven (+) Anschlussklemme (4).
3. Befestigen Sie das schwarze Kabel (8) mit den
Befestigungselementen und an der negativen (-) Anschlussklemme.
Vorbereitung des Motors HINWEIS: Der Motor wurde mit Öl gefüllt vom Werk geliefert. Überprüfen Sie den Ölstand. Fügen Sie ggf. Öl hinzu. Beziehen Sie sich auf die Anweisungen des Herstellers in Bezug auf den zu benutzenden Benzin- und Öltyp. Bevor Sie das Gerät in Betrieb nehmen, lesen Sie die Informationen hinsichtlich Sicherheit, Betrieb, Wartung und Aufbewahrung.
Abb. 6 Aufladen der Batterie WARNUNG Beim Aufladen der Batterie dürfen Sie nicht rauchen. Halten Sie die Batterie fern von Funken. Die aus der Batteriesäure entweichenden Dämpfe können eine Explosion verursachen.
1. Entfernen Sie die Batterie (1) und die Batteriewanne
2. Entfernen Sie die Schutzkappen von den BatterieAnschlussklemmen.
3. Benutzen Sie ein 12-Volt-Ladegerät zum Aufladen
der Batterie. Laden Sie die Batterie mit einer Geschwindigkeit von 6 Amp pro Stunde auf. Wenn Sie kein Batterie-Ladegerät haben, lassen Sie die Batterie bei einem autorisierten KundendienstCenter aufladen.
4. Installieren Sie die Batterie und die Batteriewanne
(3). Stellen Sie sicher, dass sich die positiven (+) Anschlussklemme (4) auf der linken Seite befindet.
WARNUNG Befolgen Sie die Anweisungen des Herstellers in Bezug auf den zu benutzenden Benzin- und Öltyp. Benutzen Sie immer einen SicherheitsBenzinkanister. Während des Auftankens dürfen Sie nicht rauchen. Füllen Sie das Gerät nicht mit Benzin, während Sie sich in einem Innenraum aufhalten. Stellen Sie den Motor ab, bevor Sie Benzin einfüllen. Lassen Sie den Motor einige Minuten abkühlen. HINWEIS: Die tatsächliche PS-Stärke ist aufgrund von Betriebsbeschränkungen und Umweltfaktoren wahrscheinlich geringer. Überprüfen der waagerechten Position des Mähergehäuses Stellen Sie sicher, dass das Schnittniveau weiterhin korrekt ist. Nachdem Sie ein kleines Stück Rasen gemäht haben, schauen Sie sich den gemähten Bereich an. Wenn das Mähergehäuse nicht auf gleicher Ebene schneidet, siehe “So bringen Sie das Mähergehäuse in die Waagerechte” im Wartungsabschnitt dieses Anleitungshefts. Betrieb
Wichtig! Bevor Sie mit dem Mähen beginnen Zubehör
Überprüfen Sie das Motoröl.
Füllen Sie den Tank mit Benzin.
Überprüfen Sie den Luftdruck in den Reifen.
Überprüfen Sie die waagerechte Position des Mähergehäuses.
Befestigen Sie die Batteriekabel. Dieses Gerät kann mit vielen verschiedenen Zubehörteilen benutzt werden. Das Gerät kann Zubehörteile wie Rasen-Kehrmaschine, Rasenbelüfter oder Trichter-Streugerät hinter sich her ziehen. Das Gerät kann keine Zubehörteile ziehen, die in den Boden eingreifen, wie einen Pflug, eine Scheibenegge oder einen Kultivator. Das zulässige Höchstgewicht für entlangziehbare Zubehörteile beträgt 113 kg. Standort der Steuervorrichtungen Schneidmesser-Rotationssteuerung (1): Benutzen Sie die Schneidmesser-Rotationssteuerung, um die Rotation des Schneidmessers zu starten und zu stoppen (siehe Abb. 7). Kupplungs-Bremspedal (2): Das Pedal hat zwei Funktionen. Die erste Funktion ist als Kupplung. Die zweite Funktion ist als Bremse. Scheinwerferschalter (3): Der Scheinwerferschalter ist der erste Teil des Zündschalters. Um die Lichter bei laufendem Motor zu benutzen, drehen Sie den Schlüssel auf die Position für die Lichter. Zündschalter (3): Benutzen Sie den Zündschalter, um den Motor zu starten und zu stoppen. Benutzung der Drosselklappe Benutzen Sie den Drosselklappenhebel (7), um die Geschwindigkeit des Motors zu erhöhen oder zu senken (siehe Abb. 7).
1. Die Position SCHNELL ist mit einer Arretierung
gekennzeichnet. Schieben Sie die Drosselklappe im Normalbetrieb und bei der Benutzung GrasFangkorbs auf die Position SCHNELL. Für ein maximales Aufladen der Batterie und einen weniger heiß laufenden Motor fahren Sie den Motor auf der Position SCHNELL.
2. Der Drehzahlregler des Motors wird im Werk für
optimale Leistung eingestellt. Der Drehzahlregler darf nicht verstellt werden, um die Geschwindigkeit des Motors zu erhöhen. Schalthebel (4): Benutzen Sie den Schalthebel, um die Geschwindigkeit des Geräts zu verändern. Hubhebel (5): Benutzen Sie den Hubhebel, um die Schnitthöhe zu verändern. Benutzung der SchneidmesserRotationssteuerung Parkbremshebel (6): Benutzen Sie den Parkbremshebel, um die Bremse anzuziehen, wenn Sie das Gerät verlassen. Benutzen Sie die Schneidmesser-Rotationssteuerung (1), um das/die Schneidmesser in die EINKUPPLUNGSPosition (siehe Abb. 7) zu bringen. Drosselklappenhebel (7): Benutzen Sie den Drosselklappenhebel, um die Geschwindigkeit des Motors zu erhöhen oder zu senken.
1. Stellen Sie sicher, dass die SchneidmesserRotationssteuerung (1) vor dem Starten des Motors
in der AUSKUPPLUNGS-Position ist.
2. Bringen Sie die Schneidmesser-Rotationssteuerung
in die EINKUPPLUNGS-Position, damit das/die Messer rotieren. Drehzahlregelungspedal (8): Benutzen Sie das Drehzahlregelungspedal, um die Geschwindigkeit des Geräts zu verändern. HINWEIS: Wenn der Motor stoppt, sobald Sie das/ die Messer einkuppeln, wurde der Sitzschalter nicht aktiviert. Stellen Sie sicher, dass Sie in der Mitte des Sitzes sitzen.
3. Bringen Sie die Rotationssteuerung in die
AUSKUPPLUNGS-Position, um das/die Messer zu stoppen. Bevor Sie die Bedienerposition verlassen, stellen Sie sicher, dass das/die Messer aufgehört hat/haben zu rotieren.
4. Bevor Sie mit dem Gerät über einen Bürgersteig oder
eine Straße fahren, stellen Sie die SchneidmesserRotationssteuerung auf die AUSKUPPLUNGSPosition. Abb. 7
Betrieb WARNUNG Halten Sie Ihre Hände und Füße bei laufenden Motor immer in sicherer Entfernung zum Schneidmesser, der Abschirmblechöffnung und dem Mähergehäuse. Benutzung des Drehzahlregelungspedals Das Antriebssystem benutzt eine Wechslerscheibe, die an einen Zweigangachsantrieb angeschlossen ist. Der Wechslerantrieb ist leicht zu bedienen. Diese Art Antriebssystem verfügt über einen Zweigang-Schalthebel sowie ein Kupplungs-/Bremspedal (2), dass sich neben dem Drehzahlregelungspedal (8) befindet (siehe Abb. 7). Die Fahrtrichtung wird durch den Schalthebel gesteuert. Benutzen Sie den Schalthebel, um entweder RÜCKWÄRTS oder die beiden Vorwärtsgänge zu wählen. Während des Betriebs wird die Geschwindigkeit durch ein einiges Drehzahlregelungspedal (8) gesteuert, dass Sie mit Ihrem rechten Fuß bedienen. Vorwärts fahren
1. Drücken Sie das Kupplungs-/Bremspedal (2) ganz
nach vorne, um das Gerät zu stoppen. Lassen Sie den Fuß auf dem Pedal (siehe Abb. 7).
2. Bringen Sie den Schalthebel (4) in eine der zwei
VORWÄRTS-Positionen. Wählen Sie Niedrige Position (TRIM), wenn Sie steile Hügel hinaufoder hinunterfahren oder Zubehörteile hinter sich herziehen, die eine langsame Vorwärtsgeschwindigkeit benötigen, wie Schneefräsen. Wählen Sie Hohe Position (MOW), wenn Sie mähen oder das Gerät transportieren.
3. Nehmen Sie Ihren Fuß langsam vom Kupplungs/Bremspedal (2). Lassen Sie Ihren Fuß nicht auf
dem Kupplungs-/Bremspedal.
4. Schieben Sie die Drosselklappe auf die Position
5. Drücken Sie das Drehzahlregelungspedal (8)
langsam, bis die gewünschte Geschwindigkeit erreicht ist.
6. Um die Vorwärtsgeschwindigkeit zu erhöhen, drücken
Sie das Drehzahlregelungspedal langsam weiter nach vorne. Um die Vorwärtsgeschwindigkeit zu verringern, lassen Sie das Drehzahlregelungspedal langsam kommen, bis das Gerät sich auf die gewünschte Geschwindigkeit verlangsamt. Ändern der Richtung ACHTUNG: Bevor Sie den Schalthebel betätigen, drücken Sie das Kupplungs-/Bremspedal (2) ganz nach vorne, um das Gerät zu stoppen. Wird das Gerät nicht gestoppt, kann das Schaltgetriebe beschädigt werden (siehe Abb. 7).
1. Drücken Sie das Kupplungs-/Bremspedal (2) ganz
nach vorne, um das Gerät zu stoppen. Lassen Sie den Fuß auf dem Pedal.
2. Schieben Sie die Drosselklappe auf die Position
3. Um vorwärts zu fahren, bringen Sie den Schalthebel
in eine der zwei VORWÄRTS-Positionen. Um rückwärts zu fahren, bringen Sie den Schalthebel in die RÜCKWÄRTS-Position.
4. Nehmen Sie Ihren Fuß langsam vom Kupplungs/Bremspedal (2). Lassen Sie Ihren Fuß nicht auf
dem Kupplungs-/Bremspedal.
5. Schieben Sie die Drosselklappe auf die Position
SCHNELL. Rückwärts fahren
1. Schauen Sie nach hinten.
2. Drücken Sie das Kupplungs-/Bremspedal (2) ganz
nach vorne, um das Gerät zu stoppen. Lassen Sie den Fuß auf dem Pedal (siehe Abb. 7).
3. Bringen Sie den Schalthebel (4) in die RÜCKWÄRTSPosition.
4. Geben Sie das Kupplungs-/Bremspedal (2) langsam
5. Drücken Sie das Drehzahlregelungspedal (8)
langsam nach vorne, bis die gewünschte Geschwindigkeit erreicht ist.
6. Um die Rückwärtsgeschwindigkeit zu erhöhen,
drücken Sie das Drehzahlregelungspedal langsam weiter nach vorne. Um die Rückwärtsgeschwindigkeit zu verringern, lassen Sie das Drehzahlregelungspedal langsam kommen, bis das Gerät sich auf die gewünschte Geschwindigkeit verlangsamt. Positionen des Drehzahlregelungspedals Die Vorwärtsgeschwindigkeit wird durch die Position des Schalthebels (4) und das Drehzahlregelungspedal (8) gesteuert (siehe Abb. 7). In der folgenden Tabelle sind die Funktionen gemeinsam mit den Positionen des Schalthebels und des Drehzahlregelungspedals (8) angegeben. Lassen Sie den Motor immer mit der Drosselklappe in der Position SCHNELL laufen. Betrieb FUNKTION Schneiden, Schneefräse Steile Hügel
SCHALTHEBELPOSITION PEDAL- DROSSELKPOSITION LAPPE Niedrig (TRIM) 1/3 Gras-Fangkorb Hoch (MOW) 1/3 bis 1/2 Normales Mähen Hoch (MOW) 1/2 bis 2/3 Leichtes Mähen Schneemesser Hoch (MOW) 1/2 bis 3/4 Transport Hoch (MOW) VOLL FAST CHOKE Hoch (MOW)
1. Nehmen Sie Ihren Fuß langsam vom
Drehzahlregelungspedal (8) und drücken Sie auf das Kupplungs-/Bremspedal (2) (siehe Abb. 7).
2. Bringen Sie die Schneidmesser-Rotationssteuerung
(1) in die AUSKUPPLUNGS-Position.
3. Ziehen Sie den Parkbremshebel (6) an.
FAST WARNUNG SLOW THROTTLE AnhängerZubehör Stoppen des Mähgeräts 1/3 bis 1/2 Benutzung der Parkbremse
1. Drücken Sie das Kupplungs-/Bremspedal (2) ganz
nach vorne (siehe Abb. 7).
2. Heben Sie den Parkbremsenhebel (6).
3. Nehmen Sie Ihren Fuß vom Kupplungs-/Bremspedal
und lösen Sie dann den Parkbremsenhebel. Stellen Sie sicher, dass die Parkbremse das Gerät halten wird.
4. Um die Parkbremse zu lösen, drücken Sie das
Kupplungs-/Bremspedal (2) ganz nach vorne. Die Parkbremse wird automatisch gelöst. WARNUNG Bevor Sie die Bedienerposition verlassen, bringen Sie den Schalthebel in die neutrale (N) Position. Ziehen Sie die Parkbremse an. Bringen Sie die Schneidmesser-Rotationssteuerung in die AUSKUPPLUNGS-Position. Schalten Sie den Motor ab und ziehen Sie den Zündschlüssel heraus. Ändern der Schnitthöhe Um die Schnitthöhe zu ändern, heben oder senken Sie den Hubhebel (5) wie folgt (siehe Abb. 7).

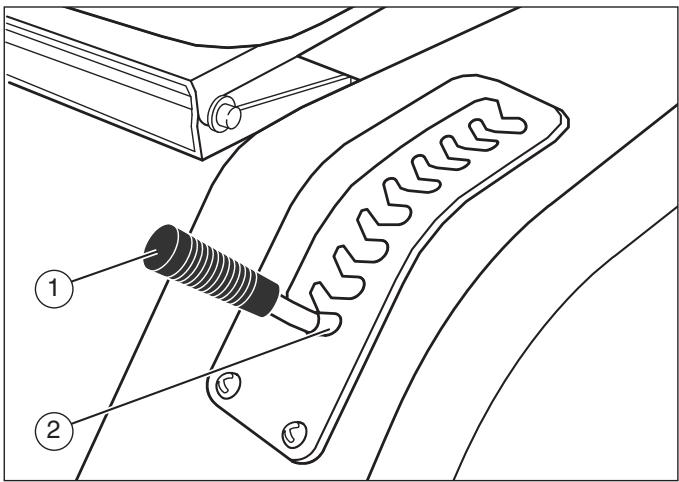

1. Schieben Sie den Hubhebel (5) nach vorn, um das
Mähergehäuse abzusenken und zurück, um das Mähergehäuse anzuheben.
2. Wenn Sie auf einem Bürgersteig oder einer Straße
fahren, bringen Sie den Hubhebel in die höchste Position und die Schneidmesser-Rotationssteuerung (1) auf die AUSKUPPLUNGS-Position. Stellen Sie sicher, dass die Parkbremse das Gerät halten wird.
4. Stellen Sie den Drosselklappenhebel (7) auf die
5. Um den Motor auszuschalten, drehen Sie den
Zündschlüssel (3) auf die AUS-Position. Ziehen Sie den Schlüssel heraus. Transportieren des Geräts Um das Gerät zu transportieren, befolgen Sie die unten stehenden Schritte (siehe Abb. 7).
1. Bringen Sie die Schneidmesser-Rotationssteuerung
(1) in die AUSKUPPLUNGS-Position.
2. Bringen Sie den Hubhebel (5) auf die höchste
3. Schieben Sie die Drosselklappe (7) auf die Position
4. Nehmen Sie den Fuß vom Kupplungs-/Bremspedal
(2) und drücken Sie das Drehzahlregelungspedal (8) langsam nach vorne, bis die gewünschte Geschwindigkeit erreicht ist. Wechseln des Mulcher-Schlegels WARNUNG Um ein Starten des Motors zu verhindern, trennen Sie das Kabel von der Zündkerze. Stellen Sie sicher, dass die SchneidmesserRotationssteuerung sich in der AUSKUPPLUNGS-Position befindet. Der Mulcher-Schlegel gestattet Ihnen, das Gras mit einem sauberen, feinen Schnittbild abzuschneiden. Um das Gras an der Seite zu entnehmen oder in einem Fangkorb aufzufangen, entfernen Sie den Mulcher-Schlegel wie folgt.

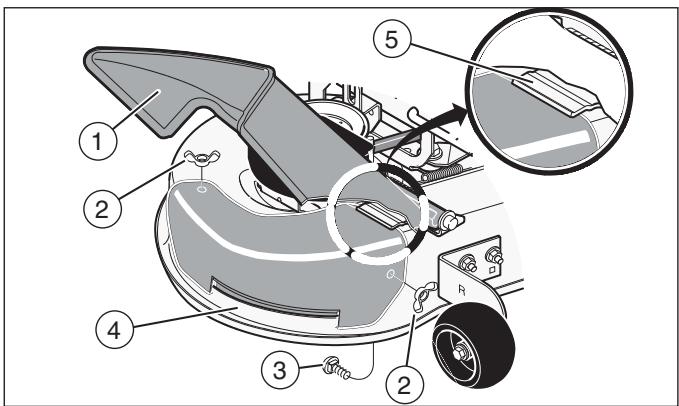

Entfernen des Mulcher-Schlegels Mulching-Tipps
1. Heben Sie das Abschirmblech (1) an (siehe Abb. 8).
Entfernen Sie die beiden Flügelschrauben (2) und die beiden Fahrgestellbolzen (3). Wenn Sie Ihr Mulcher-Zubehörteil benutzen, wird das Gras in sehr kleine Stücke geschnitten. Diese kleinen Stücke verrotten sehr schnell. Da die Nährstoffe dem Boden wieder zugeführt werden, benötigt, Ihr Rasen weniger Dünger. Um Ihr Gras richtig zu mulchen, befolgen Sie die unten stehenden Schritte.
2. Heben Sie den Mulcher-Schlegel (4) aus dem
Mähergehäuse heraus.
3. Befestigen Sie die Flügelschrauben und
Fahrgestellbolzen für spätere Benutzung am Mulcher-Schlegel.
1. Stellen Sie die Drosselklappe (7) auf die Position
SCHNELL (siehe Abb. 7). Fahren Sie den Mäher mit geringerer Grundgeschwindigkeit. Wenn die Grundgeschwindigkeit zu schnell ist, wird das Gras nicht gleichmäßig geschnitten.
2. Sorgen Sie dafür, dass das Messer immer scharf ist.
Ein stumpfes Messer führt dazu, dass die Grasenden braun werden.
3. Stellen Sie sicher, dass das Gras trocken ist. Nasses
Gras lässt sich nicht gut schneiden.

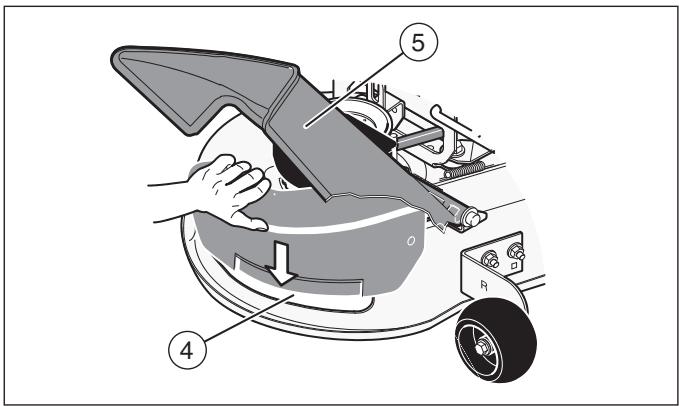

Abb. 8 Installieren des Mulcher-Schlegels
1. Heben Sie das Abschirmblech (1) an (siehe Abb. 8).
Montieren Sie den unteren Flansch des MulcherSchlegels (4) am Mähergehäuse.
2. Schieben Sie den oberen Teil des MulcherSchlegels (4) unter die Abschirmblechklammer (5)
3. Befestigen Sie den Mulcher-Schlegel mit zwei
Flügelschrauben (2) und zwei Fahrgestellbolzen (3) (siehe Abb. 8).
4. Stellen Sie die Höhe des Mähergehäuses so ein,
dass nur das obere Drittel des Grases geschnitten wird. Ist das Gras zu hoch, stellen Sie die Höhe des Mähergehäuses auf maximale Höhe ein. Senken Sie das Mähergehäuse anschließend und schneiden Sie das Gras nochmals. Anstatt die gesamte Breite des Mähergehäuses zu benutzen, mulchen Sie nur mit halber Breite.
5. Reinigen Sie die Unterseite des Mähergehäuses.
Gras und Ablagerungen können dazu führen, dass der Mäher nicht richtig funktioniert.
6. Wenn das Gras sehr schnell wächst, mulchen Sie es
7. Muss ein Bereich verbessert werden, mulchen Sie
ein zweites Mal. Betrieb Betrieb mit dem Mähergehäuse WARNUNG Das Abschirmblech ist eine Sicherheitsvorrichtung. Das Abschirmblech darf niemals entfernt werden. Das Abschirmblech drückt das abgeschnittene Material zum Boden hin. Lassen Sie das Abschirmblech immer auf der UNTEN-Position. Ist das Abschirmblech beschädigt, ersetzen Sie es mit einem OriginalErsatzteil von einem autorisierten Kundendienst-Center. WICHTIG: Wenn das Gerät mit dem Mähergehäuse betreiben, lassen Sie es immer mit der Drosselklappe in der Position SCHNELL laufen.
1. Starten Sie den Motor.
2. Lösen Sie die Parkbremse (6) (siehe Abb. 7).
3. Bringen Sie den Hubhebel (5) in die Höhe der
Schnittposition. Bei hohem oder dichtem Gras schneiden Sie dieses zuerst in der höchsten Position und senken Sie das Mähergehäuse dann auf eine niedrigere Position.
4. Schieben Sie die Drosselklappe (7) auf die Position
5. Bringen Sie die Schneidmesser-Rotationssteuerung
(1) langsam in die EINKUPPELUNGS-Position.
6. Schieben Sie die Drosselklappe auf die Position
7. Drücken Sie das Drehzahlregelungspedal (8)
langsam, bis die gewünschte Geschwindigkeit erreicht ist. HINWEIS: Wenn Sie in dichtem Gras oder mit einem Fangkorb mähen, benutzen Sie eine langsame Vorwärts-Geschwindigkeit.
8. Stellen Sie sicher, dass das Schnittniveau weiterhin
korrekt ist. Nachdem Sie ein kleines Stück Rasen gemäht haben, schauen Sie sich den gemähten Bereich an. Wenn das Mähergehäuse nicht gerade schneidet, beziehen Sie sich auf die Anweisungen bzgl. “So bringen Sie das Mähergehäuse in die Waagerechte” im Wartungsabschnitt. WARNUNG Um das Mähgerät besser steuern zu können, wählen Sie eine ungefährliche Geschwindigkeit.
Betreiben automatischer Antriebsgeräte auf Hügeln WARNUNG Fahren Sie mit dem Gerät keine Hügel hinauf oder hinab, die zu steil sind, um rückwärts hinaufzufahren. Fahren Sie nie mit dem Gerät über einen Abhang.
1. Bei der Fahrt im Hügel nicht anhalten oder die
Geschwindigkeit ändern. Wenn Sie anhalten müssen, drücken Sie schnell das Kupplungs-/Bremspedal (2) nach vorne und ziehen Sie die Parkbremse an (6) (siehe Abb. 7).
2. Um Unfälle zu verhüten, betätigen Sie das
Drehzahlregelungspedal (8) langsam. Vermeiden Sie plötzliches Wenden und plötzliches Ändern der Geschwindigkeit.
3. Zur Reduzierung der Vorwärtsgeschwindigkeit,
während Sie einen Hügel hinabfahren, nehmen Sie langsam den Fuß vom Drehzahlregelungspedal (8) und drücken Sie ggf. auf das Kupplungs/Bremspedal. Anhalten im Hügel
1. Vermeiden Sie es, im Hügel anzuhalten. Sollten Sie
in einem Notfall schnell anhalten müssen, nehmen Sie Ihren rechten Fuß vom Drehzahlregelungspedal (8) und drücken Sie schnell auf das Kupplungs/Bremspedal (2) (siehe Abb. 7).
2. Ziehen Sie die Parkbremse an (6).
3. Bevor Sie von Ihrem Sitz absteigen, stellen Sie die
Drosselklappe (7) auf die Position LANGSAM, bringen Sie die Schneidmesser-Rotationssteuerung (1) in die AUSKUPPLUNGS-Position, schalten den Motor ab und ziehen die Parkbremse an. Starten des Betriebs im Hügel
1. Starten Sie den Motor.
2. Bringen Sie die Schneidmesser-Rotationssteuerung
(1) in die EINKUPPELUNGS-Position (siehe Abb. 7).
3. Schieben Sie die Drosselklappe (7) auf die Position
4. Drücken Sie auf das Kupplungs-/Bremspedal (2), um
die Parkbremse (6) zu lösen. Drücken Sie das Drehzahlregelungspedal (8), bis die gewünschte Geschwindigkeit erreicht ist. HINWEIS: Die Parkbremse muss gelöst sein, bevor das Drehzahlregelungspedal in der Lage ist, die Übertragung durchzuführen.
Bevor Sie den Motor starten Starten Sie den Motor Überprüfen Sie den Ölstand HINWEIS: Der Motor wurde mit Öl gefüllt vom Werk geliefert. Überprüfen Sie den Ölstand. Fügen Sie ggf. Öl hinzu. Beziehen Sie sich auf die Anweisungen des Herstellers in Bezug auf den zu benutzenden Benzinund Öltyp.
1. Stellen Sie sicher, dass das Gerät auf ebenem Boden
steht. HINWEIS: Überprüfen Sie den Ölstand nicht bei laufendem Motor.
2. Überprüfen Sie den Ölstand. Befolgen Sie die
Anweisungen des Motorenherstellers.
3. Füllen Sie u. U. so viel Öl nach, bis die VOLLMarkierung am Ölmessstab erreicht ist. Die
erforderliche Ölmenge von HINZUFÜGEN bis VOLL ist am Ölmessstab angegeben. Fügen Sie nicht zu viel Öl hinzu. Hinzufügen von Benzin Das Elektrosystem verfügt über ein BedienerPräsenzsystem, zu dem ein Sensorschalter für den Sitz gehört. Diese Komponenten sagen dem Elektrosystem, ob der Bediener sich auf seinem Sitz befindet. Dieses System stoppt den Motor, wenn der Bediener seinen Sitz verlässt, während die Schneidmesser-Rotationssteuerung oder die Übertragung eingekuppelt ist. Achten Sie zu Ihrer eigenen Sicherheit immer darauf, dass dieses System korrekt funktioniert. HINWEIS: Der Motor startet nur, wenn Sie auf das Bremspedal drücken oder die Parkbremse anziehen und die Schneidmesser-Rotationssteuerung auf die AUSKUPPLUNGS-Position stellen.
1. Drücken Sie das Kupplungs-/Bremspedal (2) ganz
nach vorne (siehe Abb. 7). Lassen Sie den Fuß auf dem Pedal.
2. Stellen Sie sicher, dass die SchneidmesserRotationssteuerung (1) sich in der
AUSKUPPLUNGS-Position befindet. WARNUNG Benutzen Sie immer einen SicherheitsBenzinkanister. Während des Auftankens dürfen Sie nicht rauchen. Füllen Sie das Gerät nicht mit Benzin, während Sie sich in einem Innenraum aufhalten. Stellen Sie den Motor ab, bevor Sie Benzin einfüllen, und lassen Sie den Motor einige Minuten abkühlen. Befüllen Sie den Benzintank (1) bis zur Markierung VOLL (2) mit bleifreiem Normalbenzin (siehe Abb. 10). Benutzen Sie kein bleifreies Super-Benzin. Stellen Sie sicher, dass das Benzin frisch und sauber ist. Bleihaltiges Benzin führt zu Ablagerungen und verringert die Lebensdauer der Ventile.
3. Schieben Sie die Drosselklappe (7) ganz nach vorne
bis auf die Position CHOKE oder SCHNELL. Manche Modelle haben einen separaten Choke-Knopf. Ziehen Sie den Choke-Knopf ganz auf die CHOKE-Position.
4. Drehen Sie den Zündschlüssel (3) auf die STARTPosition.
HINWEIS: Wenn der Motor nach vier- oder fünfmaligem Versuch nicht startet, stellen Sie die Drosselklappe auf die Position SCHNELL. Versuchen Sie nochmals, den Motor zu starten. Startet der Motor immer noch nicht, sehen Sie in der FEHLERSUCHTABELLE nach.
5. Schieben Sie die Drosselklappe langsam auf die
6. Lassen Sie einen kalten Motor einige Minuten
warmlaufen. Beginnen Sie mit der Arbeit, wenn der Motor warm ist. Um einen heißen Motor zu starten, stellen Sie die Drosselklappe auf eine Position zwischen SCHNELL und LANGSAM.
WARNUNG Betrieb Mähen und Absacken des Grases
1. Damit Ihr Rasen ein optimales Aussehen erhält,
überprüfen Sie die Schnitthöhe des Mähergehäuses. Beziehen Sie sich auf die Anweisungen bzgl. “So bringen Sie das Mähergehäuse in die Waagerechte” im Wartungsabschnitt.
2. Damit das Mähergehäuse den Rasen gleichmäßig
mäht, stellen Sie sicher, dass die Reifen den richtigen Luftdruck haben.
3. Überprüfen Sie das Schneidmesser jedes Mal, wenn
Sie das Gerät benutzen. Ist das Schneidmesser verbogen oder beschädigt, muss es umgehend ausgewechselt werden. Achten Sie außerdem darauf, dass die Schraubenmutter für das Schneidmesser fest angezogen ist.
4. Achten Sie darauf, dass das/die Messer immer scharf
sind. Ein abgenutztes Messer führt dazu, dass die Grasenden braun werden.
5. Kein Gras, das nass ist, mähen oder absacken.
Nasses Gras verhindert den korrekten Auswurf. Lassen Sie das Gras trocknen, bevor Sie es mähen.
6. Benutzen Sie die linke Seite des Mähergehäuses,
wenn Sie in der Nähe von Objekten mähen.
7. Werfen Sie das abgeschnittene Gras auf den
gemähten Bereich aus. Das Ergebnis ist ein gleichmäßigerer Auswurf abgeschnittenen Grases.
8. Wenn Sie große Bereiche mähen, beginnen Sie,
indem Sie nach rechts drehen, so dass das abgeschnittene Gras von Büschen, Zäunen, Einfahrten etc. entfernt ausgeworfen wird. Mähen Sie ein oder zwei Runden in der entgegengesetzten Richtung, indem Sie bis zum Ende nur nach links drehen.
9. Wenn das Gras sehr hoch ist, schneiden Sie es
zweimal, um den Motor zu entlasten. Schneiden Sie es zuerst mit dem Mähergehäuse in der höchsten Position und senken Sie das Mähergehäuse dann beim zweiten Durchgang auf eine niedrigere Position.
10. Fahren Sie den Motor für eine bessere
Leistungsfähigkeit des Geräts und einen gleichmäßigen Auswurf des geschnittenen Grases immer mit der Drosselklappe in der Position SCHNELL.
11. Wenn Sie einen Fangkorb benutzen, fahren Sie
den Motor mit der Drosselklappe in der Position SCHNELL und einem um 1/3 bis 1/2 durchgedrückten Drehzahlregelungspedal.
12. Reinigen Sie die Unter- und Oberseite des
Mähergehäuses für bessere Leistungsfähigkeit nach jeder Benutzung. Ein sauberes Mähergehäuse trägt außerdem dazu bei, einen Brand zu verhüten.
Wartungstabelle Häufigkeit Täglich bzw. jeweils vor Gebrauch Notwendige Wartung Kommentare Wartung des Motors. Siehe Gebrauchsanweisungen für den Motor. Messer überprüfen. Auf Risse, Abnutzung und übermäßIge Schäden überprüfen. Rückstände vom Gerät und von dem zu mähenden Gebiet entfernen. Alle Dreh-und Schiebeteile untersuchen. Reifenluftdruck überprüfen. Siehe Kapitel Wartung. Kontrolllieren, ob das Mähergehäuse ausgerichtet ist. Siehe Kapitel Wartung. V-Riemen untersuchen. Auf Risse, Abnutzung und übermäßige Schäden überprüfen. Bremsbetrieb überprüfen. Siehe die Kapitel Bedienung und Wartung. Nach Ablauf der ersten 5 Stunden Ölwechsel vornehmen. Siehe Gebrauchsanweisungen für den Motor. Nach 25 Stunden Motor warten. Siehe Gebrauchsanweisungen für den Motor. Messer entfernen, untersuchen, schärfen und einstellen. Siehe Kapitel Wartung. Einstellungen überprüfen: a. Messerdrehungssteuerung b. Bremse c. Kupplung d. Steuerung Siehe Kapitel Wartung Rahmen und Mähergehäuse schmieren. Siehe Anleitungen im Abschnitt Schmierpunkte. Schalldämpfer überprüfen: a. Anziehdrehmoment b. Auf Abnutzung bzw. Versagen c. Ggf. Zustand des Funkenlöschers. Vor einer Lagerung von 30 oder Motor auf die Lagerung vorbereiten. mehr Tagen Siehe Gebrauchsanweisung fuer den Motor. Den Treibstofftank entleeren. Siehe Warnungen in der Gebrauchsanweisung. Benzinstabilisator hinzufügen. Siehe Gebrauchsanweisungen für den Motor. Die Batterie auf die Lagerung vorbereiten: a. Dem Gerät entnehmen. b. Vollständig aufladen. c. An einem kühlen, trockenen Ort lagern.
Siehe Kapitel Wartung Wartung Allgemeine Empfehlungen
1. Es ist die Verantwortung des Besitzers, dieses
Produkt instand zu halten. Dies verlängert die Lebensdauer des Produktes und ist erforderlich, um die Wirksamkeit der Garantie aufrechtzuerhalten.

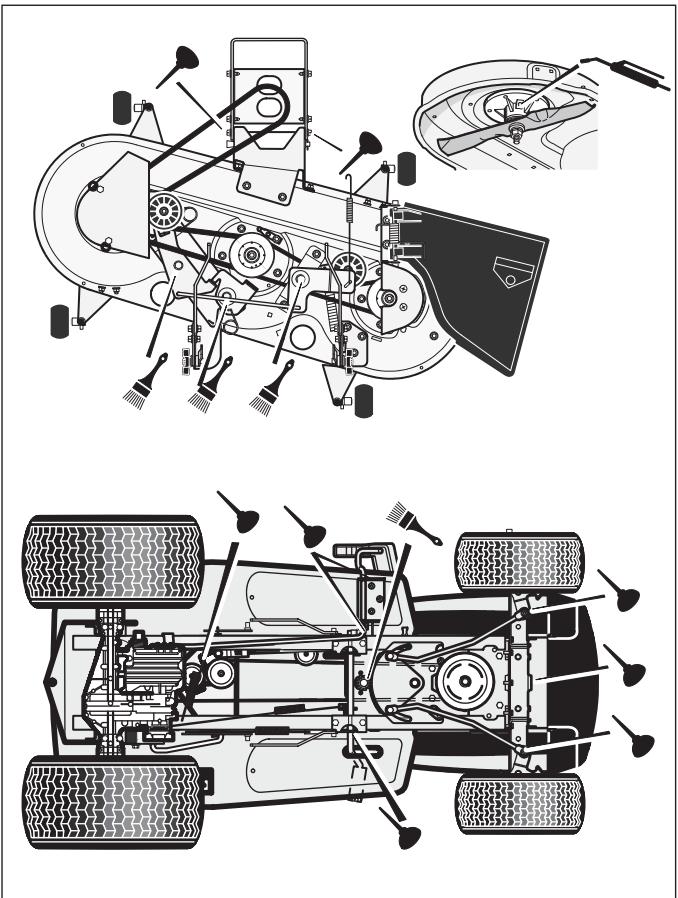

2. Überprüfen Sie die Zündkerze und Bremse,
schmieren Sie das Gerät und reinigen Sie den Luftfilter einmal jährlich.
Ersetzen Sie beschädigte Teile mit Original-Ersatzteilen, bevor Sie das Gerät in Betrieb nehmen. Gehen Sie zu einem autorisierten Kundendienst-Center in Ihrer Nähe. Lassen Sie das Schneidmesser alle drei Jahre von einem autorisierten Kundendienst-Techniker überprüfen oder ersetzen Sie das alte Schneidmesser durch ein OriginalErsatzteil.
3. Überprüfen Sie die Befestigungselemente. Stellen
Sie sicher, dass alle Befestigungselemente fest sind.
4. Befolgen Sie die Anweisungen im Wartungsabschnitt,
um das Gerät in einem guten Betriebszustand zu halten. WARNUNG Bevor Sie eine Inspektion, Einstellung oder Reparatur am Gerät vornehmen, trennen Sie das Kabel von der Zündkerze. Trennen Sie das Kabel von der Zündkerze, um ein versehentliches Starten des Motors zu verhindern. HINWEIS: Das Drehmoment wird in Foot-Pounds gemessen (metrisch Nm). Diese Maßeinheit schreibt vor, wie fest eine Mutter oder ein Bolzen angezogen werden muss. Das Drehmoment wird mit einem Drehmomentschlüssel gemessen. Überprüfen des Schneidmessers WARNUNG Bevor Sie das Schneidmesser inspizieren oder enfernen, trennen Sie das Kabel zur Zündkerze. Wenn das Schneidmesser einen Gegenstand trifft, schalten Sie den Motor ab. Überprüfen Sie das Gerät auf Schäden. Das Schneidmesser hat scharfe Kanten. Tragen Sie Handschuhe oder schützen Sie Ihre Hände mit Tüchern, wenn Sie das Schneidmesser handhaben. Wenn Sie dafür sorgen, dass das Schneidmesser (1) immer scharf ist und es regelmäßig auf Schäden untersuchen, schneidet es besser und gewährleistet einen sicheren Betrieb (siehe Abb. 11). Überprüfen Sie das Schneidmesser häufig auf starke Abnutzung, Risse oder sonstige Schäden. Überprüfen Sie häufig, dass die Schraubenmutter (3), mit der das Schneidmesser (1) befestigt ist, fest angezogen ist. Wenn das Schneidmesser einen Gegenstand trifft, schalten Sie den Motor ab. Trennen Sie das Kabel zur Zündkerze. Sehen Sie nach, ob das Schneidmesser verbogen oder beschädigt ist. Überprüfen Sie das Schneidmesser-Passstück (5) auf Beschädigungen.

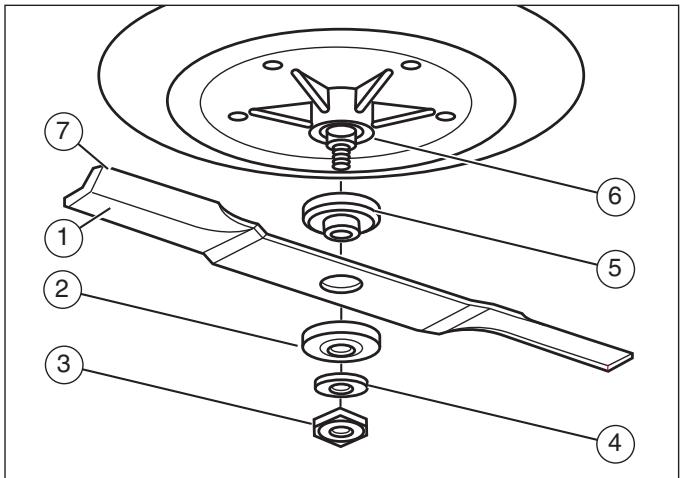

Abb. 11 Entfernen und Installieren des Schneidmessers
1. Entfernen Sie das Mähergehäuse. Siehe “Entfernen
und Installieren des Mähergehäuses”.
2. Benutzen Sie ein Stück Holz, um das Schneidmesser
am Rotieren zu hindern.
3. Entfernen Sie die Schraubenmutter (3), mit der das
Schneidmesser (1) befestigt ist (siehe Abb. 11).
4. Überprüfen Sie das Schneidmesser und das
Schneidmesser-Passstück (5). Siehe “Überprüfen des Schneidmessers.” Ersetzen Sie ein stark abgenutztes oder beschädigtes Schneidmesser durch ein Original-Ersatzschneidmesser. Gehen Sie zu einem autorisierten Kundendienst-Center in Ihrer Nähe.
5. Reinigen Sie die Ober- und Unterseite des
Mähergehäuses. Entfernen Sie alles Gras und Ablagerungen.
6. Montieren Sie das Schneidmesser und das
Schneidmesser-Passstück auf die Spindel (6).
7. Montieren Sie das Schneidmesser so, dass die
angehobenen Kanten (7) oben sind. Wenn das Schneidmesser verkehrt herum montiert wird, kann es nicht korrekt schneiden und einen Unfall verursachen.
8. Befestigen Sie das Schneidmesser mit den OriginalUnterlegscheiben und Schraubenmutter. Achten Sie
darauf, dass der Außenrand der BellevilleUnterlegscheibe (2) gegen das Schneidmesser zu liegen kommt.
WARNUNG Stellen Sie jederzeit sicher, dass die Schraubenmutter, mit der das Schneidmesser befestigt ist, fest angezogen ist. Eine lockere Schraubenmutter oder ein lockeres Schneidmesser kann Unfälle verursachen.
9. Ziehen Sie die Schraubenmutter, mit welcher das
Schneidmesser befestigt ist, auf ein Drehmoment von 30 Foot-Pounds (41,5 Nm) an.
10. Installieren Sie das Mähergehäuse. Siehe “Entfernen
und Installieren des Mähergehäuses.” Einstellen der SchneidmesserRotationssteuerung
5. Entfernen Sie die Schneidmesser-Antriebsfeder (2)
von der Schneidmesser-Steuerstange (1) (siehe Abb. 13). Stecken Sie die Schneidmesser-Antriebsfeder (2) in das mittlere Loch (4). Dadurch wird die Spannung auf den Mäher-Treibriemen erhöht.
6. Befestigen Sie das Kabel an der Zündkerze. Mähen
Sie ein kleines Stück Rasen und schauen Sie sich den gemähten Bereich anschließend an. Stecken Sie die Schneidmesser-Antriebsfeder ggf. in das untere Loch (5).
7. Überprüfen Sie nochmals die Qualität des Schnitts.
Lässt die Qualität des Schnitts immer noch zu wünschen übrig, ersetzen Sie den MäherTreibriemen. Siehe “Auswechseln des Primär Mäher-Treibriemens.” Sofern ein Auswechseln des Treibriemens das Problem nicht behebt, bringen Sie das Gerät zu einem befugten Kundendienst-Center. WARNUNG Um Verletzungen zu verhindern, muss die Schneidmesser-Rotationssteuerung richtig funktionieren. Bei normaler Benutzung ist es nicht erforderlich, das Schneidmesser einzustellen. Sollte die Schneidleistung jedoch nachlassen oder die Schneidqualität schlecht sein, nehmen Sie die folgenden Änderungen vor.
1. Stellen Sie beim Mähen sicher, dass die
Drosselklappe (7) sich in der Position SCHNELL befindet (siehe Abb. 7).
2. Bringen Sie die Schneidmesser-Rotationssteuerung
(1) auf die AUSKUPPLUNGS-Position (siehe Abb. 12). Abb. 13
3. Schalten Sie den Motor aus. Trennen Sie das Kabel
8. Bringen Sie die Schneidmesser-Rotationssteuerung
(1) in die AUSKUPPLUNGS-Position. Schalten Sie den Motor aus (siehe Abb. 12).
4. Überprüfen Sie das/die Schneidmesser. Sorgen Sie
dafür, dass das/die Messer immer scharf ist/sind. Ein stumpfes Messer führt dazu, dass die Grasenden braun werden.
9. Überprüfen Sie die Funktion der SchneidmesserBremse. Drehen Sie die Riemenscheibe mit der
Hand. Stellen Sie sicher, dass die Bremsklötze (7) fest gegen die Riemenscheiben gedrückt werden (siehe Abb. 14).
WARNUNG Wenn die Bremsklötze (7) nicht fest gegen die Riemenscheiben gedrückt werden, bringen Sie das Gerät zu einem autorisierten KundendienstCenter.
10. Bringen Sie die Schneidmesser-Rotationssteuerung
(2) auf die EINKUPPLUNGS-Position (siehe Abb. 12). Abb. 12
11. Überprüfen Sie die Klötze der SchneidmesserBremse (7) (siehe Abb. 14). Wenn die Bremsklötze
übermäßig abgenutzt oder beschädigt sind, ersetzen Sie sie durch neue Bremsklotzbausätze. Die richtigen Ersatzteile und Unterstützung stehen Ihnen durch ein autorisiertes Kundendienst-Center zur Verfügung.
1. Überprüfen Sie den Leitweg des BewegungsTreibriemens. Stellen Sie sicher, dass der Treibriemen
richtig installiert ist und sich in allen Riemenführungen befindet.
2. Entfernen Sie den Splint (1), die Unterlegscheibe (2)
und die Bremsfeder (3) von der verstellbaren Schraubenmutter (4) (siehe Abb. 15).
3. Trennen Sie die verstellbare Schraubenmutter vom
Bremshebel-Bausatz (5) und der ParkbremsenArretierung (6).
4. Richten Sie das Loch im Bremshebel (5) auf das
Loch im Rahmen aus. Halten Sie den Bremshebel mit einem 6 mm Stift oder Bolzen (7) am Platz.
5. Ziehen Sie die Kupplungswelle nach vorne, bis sie
fest sitzt. Drehen Sie an der verstellbaren Schraubenmutter, bis diese durch das Loch im Bremshebel passt. Abb. 14
12. Befestigen Sie das Kabel an der Zündkerze. Mähen
Sie ein kurzes Stück und überprüfen Sie nochmals die Funktion der Schneidmesser-Rotationssteuerung.
13. Wenn Sie die Schneidmesser-Rotationssteuerung
auf die AUSKUPPLUNGS-Position stellen, hält das Gerät binnen 5 Sekunden in seinem Betrieb an. Sollte sich der Treibriemen weiterbewegen oder das Schneidmesser weiterhin rotieren, kuppeln Sie die Schneidmesser-Rotationskontrolle fünfmal ein und wieder aus, um überschüssiges Gummi von einem neuen Mäher –Treibriemen zu entfernen. Sollten Sie Hilfe benötigen, bringen Sie das Gerät zu einem autorisierten Kundendienst-Center.
6. Montieren Se die verstellbare Schraubenmutter an
der Parkbremsen-Arretierung, dem Bremshebel und der Bremsfeder. Befestigen Sie diese mit der Unterlegscheibe und dem Splint.
7. Entfernen Sie den 6 mm Stift oder Bolzen.
8. Wenn der Riemen immer noch rutscht, nachdem
die Kupplung eingestellt wurde, ist der BewegungsTreibriemen abgenutzt oder beschädigt und muss ausgewechselt werden. Siehe “Auswechseln des Bewegungs-Treibriemens.”
14. Wenn Sie den Mäher-Treibriemen auswechseln,
stecken Sie die Schneidmesser-Antriebsfeder (2) in das oberste Loch (3) (siehe Abb. 14).
Überprüfen und Einstellen der Kupplung
Wenn der Bewegungs-Treibriemen lose ist, rutscht die Kupplung, wenn Sie einen Berg hinauf fahren oder eine schwere Last ziehen, oder es kann sein, dass das Gerät nicht vorwärts fährt will. Stellen Sie die Kupplung wie folgt ein.
Abb. 15 WARNUNG Bevor Sie eine Inspektion, Einstellung oder Reparatur am Gerät vornehmen, trennen Sie das Kabel von der Zündkerze. Trennen Sie das Kabel von der Zündkerze, um ein versehentliches Starten des Motors zu verhindern.
Überprüfen und Einstellen der Antriebsbremse Entfernen der Batterie Drücken Sie das Kupplungs-/Bremspedal ganz nach vorne. Ziehen Sie die Parkbremse an. Bringen Sie den Schalthebel in die neutrale Position (N). Schieben Sie das Gerät. Wenn die Hinterräder sich drehen, stellen Sie die Bremsklötze ein oder wechseln Sie diese aus. Stellen Sie die Antriebsbremse wie folgt ein.

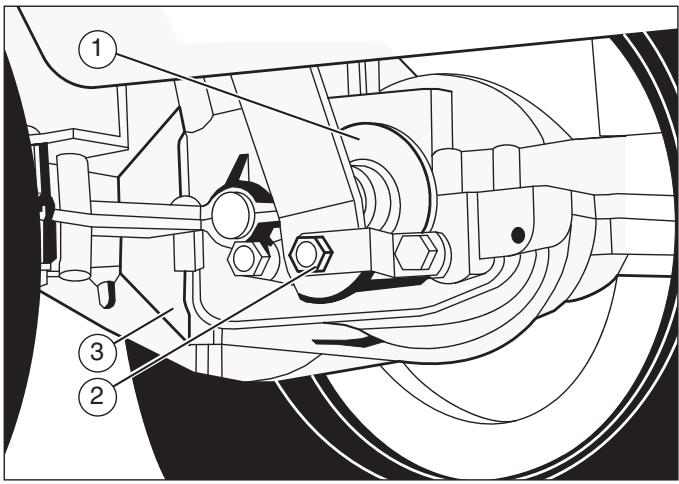

1. Die Antriebsbremse (1) befindet sich auf der rechten
Seite des Getriebes (3) (siehe Abb. 16).
2. Stellen Sie sicher, dass die Parkbremse angezogen
ist und der Schalthebel sich in der neutralen (N) Position befindet. Drehen Sie die Sechskantmutter (2) im Uhrzeigersinn, bis die Hinterräder sich nicht mehr drehen, wenn das Gerät nach vorne geschoben wird.
3. Lösen Sie die Parkbremse und schieben Sie das
Gerät. Wenn das Gerät sich nicht schieben lässt, drehen Sie die Sechskantmutter gegen den Uhrzeigersinn, bis das Gerät sich schieben lässt.
4. Ziehen Sie die Parkbremse an. Schieben Sie das
Gerät. Wenn die Hinterräder sich nicht drehen, ist die Antriebsbremse richtig eingestellt. Lösen Sie die Parkbremse. Um die Batterie (1) aufzuladen oder zu reinigen, entfernen Sie diese wie folgt aus dem Gerät (siehe Abb. 6). WARNUNG Um der Entstehung von Funken vorzubeugen, entfernen Sie das schwarze Kabel (8) von der negativen (-) Anschlussklemme, bevor Sie das rote Kabel (5) abtrennen. WARNUNG Die Batterie enthält Schwefelsäure, die für Haut, Augen und Kleidung schädlich ist. Sofern die Säure in Kontakt mit dem Körper oder der Kleidung gerät, mit Wasser auswaschen.
1. Trennen Sie das schwarze Kabel (8) von der
negativen (-) Anschlussklemme.
2. Trennen Sie das rote Kabel (5) von der positiven (+)
Anschlussklemme (4).
3. Heben Sie die Batteriewanne (3) und die Batterie (1)
aus dem Gerät. WARNUNG Wenn Sie die Antriebsbremse nicht richtig einstellen können, müssen Sie die Bremsklötze auswechseln. Die richtigen Ersatzteile und Unterstützung stehen Ihnen durch ein autorisiertes Kundendienst-Center zur Verfügung.
Aufladen der Batterie WARNUNG Beim Aufladen der Batterie dürfen Sie nicht rauchen. Halten Sie die Batterie fern von Funken. Die aus der Batteriesäure entweichenden Dämpfe können eine Explosion verursachen.
1. Nehmen Sie die Batterie (1) vor dem Aufladen aus
2. Benutzen Sie zum Aufladen der Batterie ein 12-VoltLadegerät. Laden Sie die Batterie mit einer
Geschwindigkeit von 6 Amp pro Stunde auf.
3. Installieren Sie die Batterie.
Abb. 16 Um der Entstehung von Funken vorzubeugen, befestigen Sie das rote Kabel an der positiven (+) Anschlussklemme, bevor Sie das schwarze Kabel anschließen.
4. Befestigen Sie das rote Kabel (5) wie dargestellt mit
den Befestigungselementen an der positiven (+) Anschlussklemme (4).
5. Befestigen Sie das schwarze Kabel (8) wie
dargestellt mit den Befestigungselementen an der negativen (-) Anschlussklemme.
Einstellen der Messräder Die Achsenbolzen für die Messräder wurden in der NIEDRIGEN Schnittposition montiert. Um die Position der Messräder zu verändern, verschieben Sie die Achsenbolzen wie folgt. WICHTIG: Bevor Sie die Messräder einstellen, müssen Sie Folgendes tun: Stellen Sie sicher, dass das Mähergehäuse waagerecht ist. Stellen Sie sicher, dass die Schnitthöhe auf eine Höhe eingestellt ist, die Sie für Ihren Rasen wünschen. Mähen Sie ein kleines Stück Rasen auf einem flachen Bereich und schauen Sie sich den gemähten Bereich an. Wenn das Mähergehäuse nicht gleichmäßig schneidet, beziehen Sie sich auf die Anweisungen “So bringen Sie das Mähergehäuse in die Waagerechte.” WARNUNG Bevor Sie eine Inspektion, Einstellung oder Reparatur am Gerät vornehmen, trennen Sie das Kabel von der Zündkerze. Trennen Sie das Kabel von der Zündkerze, um ein versehentliches Starten des Motors zu verhindern.
1. Entfernen Sie die Messräder (12) und die
Achsenbolzen (11) (siehe Abb. 3). HINWEIS: Radklammer-Lochnummer 1 entspricht Hubhebel-Positionnummer 1. RadklammerLochnummer 2 entspricht Hubhebel-Positionnummer
2. Radklammer-Lochnummer 3 entspricht HubhebelPositionnummern 3, 4, 5 und 6.
4. Montieren Sie die Achsenbolzen (11) an die
Messradklammern (13), indem Sie das richtige Loch in der Klammer wie angegeben benutzen (siehe Abb. 3). HINWEIS: Wird die Schnitthöhenposition durch den Hubhebel geändert, müssen Sie die Messräder auf das entsprechende Loch verschieben, um eine gleichmäßige Schnitthöhe zu erhalten. So bringen Sie das Mähergehäuse in die Waagerechte Wenn das Mähergehäuse waagerecht ist, kann das Schneidmesser besser schneiden und der Rasen sieht besser aus. WARNUNG Bevor Sie eine Inspektion, Einstellung oder Reparatur am Gerät vornehmen, trennen Sie das Kabel von der Zündkerze. Trennen Sie das Kabel von der Zündkerze, um ein versehentliches Starten des Motors zu verhindern.
1. Stellen Sie sicher, dass das Gerät auf einer harten
ebenen Oberfläche steht.
2. Überprüfen Sie den Luftdruck. Wenn der Luftdruck
nicht richtig ist, kann das Mähergehäuse nicht gleichmäßig schneiden. Stellen Sie sicher, dass die Reifen folgendermaßen aufgepumpt sind: Vorderreifen 0,97 BAR (14 PSI), Hinterreifen 0,69 BAR (10 PSI).
3. Schieben Sie den Hubhebel (1) auf die niedrigste
Schnittposition (2) (siehe Abb. 17).
2. Mähen Sie ein kleines Stück Rasen auf einem
flachen Bereich und schauen Sie sich den gemähten Bereich und die Schnitthöhe an. Schauen Sie sich die Schnitthöhen-Positionsnummer 3 auf dem Hubhebel (1) an (siehe Abb. 17). WARNUNG Der Hubhebel ist federbelastet. Stellen Sie sicher, dass der Hubhebel in der niedrigsten Position gesperrt ist.
3. Schauen Sie sich die Messradklammer (13) an (siehe
Abb. 3). In jeder Klammer sind 3 Löcher und neben jedem Loch befindet sich eine Nummer. Die Nummer für die Schnitthöhenposition auf dem Hubhebel zeigt an, welches Loch in der Messradklammer das richtige zum Benutzen ist.

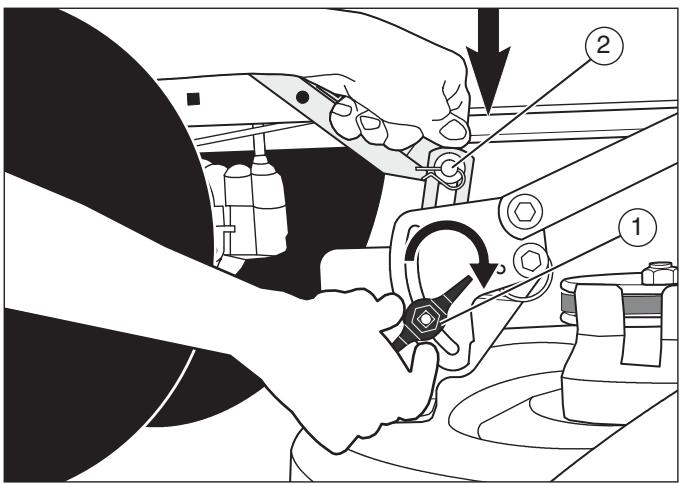

4. Lösen Sie die linken und rechten Einstellknöpfe (1)
(siehe Abb. 18). Drücken Sie beide Seiten des Mähergehäuses nach unten. Stellen Sie sicher, dass beide Seiten des Mähergehäuses sich auf einer flachen Oberfläche befinden. Achten Sie außerdem darauf, dass die Hubverbindungen lose sind und sich leicht nach oben oder unten schieben lassen.
5. Drücken Sie die Hubverbindungen (2) nach unten
und befestigen Sie die linken und rechten Einstellknöpfe. Stellen Sie sicher, dass die Einstellknöpfe fest sitzen. Benutzen Sie ggf. einen Schraubenschlüssel, um die Einstellknöpfe anzuziehen. Abb. 19
6. Heben Sie den Hubhebel (1) an (siehe Abb. 17).
Überprüfen Sie die Reifen
7. Mähen Sie ein kurzes Stück. Wenn die Schnitthöhe
nicht richtig ist, wiederholen Sie die obigen Schritte. Überprüfen Sie den Luftdruck in den Reifen. Reifen mit zu hohem Luftdruck führen dazu, dass der Traktor holperig fährt. Außerdem bedingt ein unkorrekter Luftdruck, dass das Mähergehäuse nicht gleichmäßig schneidet. Der korrekte Reifendruck beträgt: Vorderreifen 0,97 BAR (14 PSI), Hinterreifen 0,69 BAR (10 PSI). Schmieren des Geräts Modelle mit Schmiervorrichtungen: Mit Schmierpistole schmieren (siehe Abb. 19). Tragen Sie das Schmierfett mit einer Bürste in den dargestellten Bereichen auf. Schmieren Sie die dargestellten Bereiche mit Maschinenöl. HINWEIS: Tragen Sie Schmieröl auf den LenkgetriebeBausatz auf. ACHTUNG: Wenn das Gerät auf trockenen, sandigen Bereichen betrieben wird, benutzen Sie einen trockenen Graphitspray zur Schmierung des Geräts.
Auswechseln des Bewegungs-Treibriemens Entfernen des Motor-Treibriemens

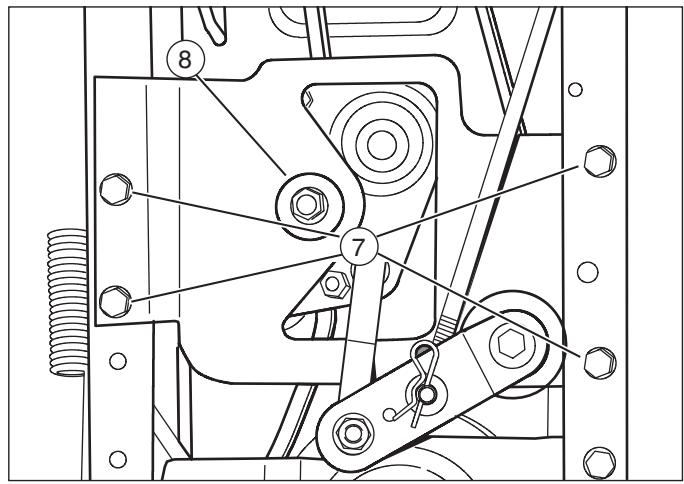

7. Entfernen Sie die vier Schrauben (7), mit denen der
Leerlaufklammer-Bausatz (8) befestigt ist (siehe Abb. 21).
1. Entfernen Sie die Batterie.
2. Entfernen Sie das Mähergehäuse. Siehe “Entfernen
und Installieren des Mähergehäuses.”

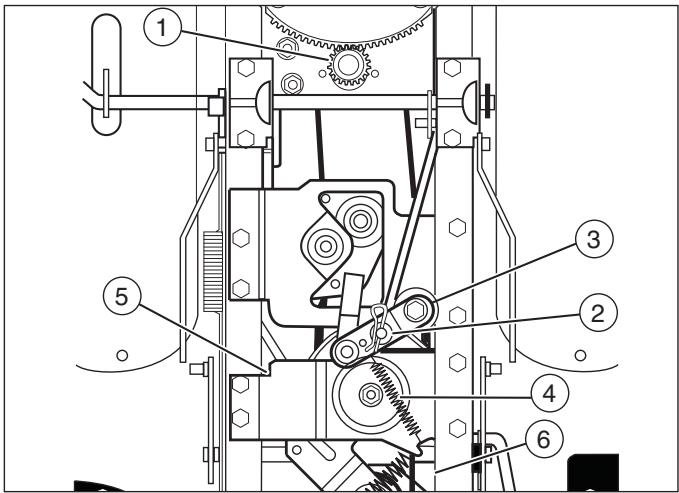

3. Entfernen Sie den Sicherheitsring und das
Antriebskegelrad (1) vom Ende der Lenksäule (siehe Abb. 20). Schieben Sie die Lenksäule nach oben, um die Entfernung des Motor-Treibriemens zu ermöglichen.

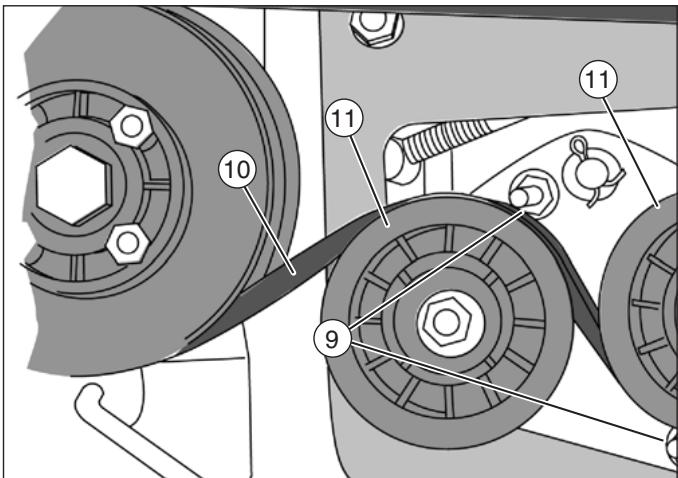

8. Um auf die Leerlauf-Riemenführungen (9)
zuzugreifen, senken Sie den LeerlaufklammerBausatz (siehe Abb. 22). Der LeerlaufklammerBausatz kann erst entfernt werden, wenn der MotorTreibriemen (10) von der Leitrolle (11) entfernt wurde. Entfernen Sie beide Leerlauf-Riemenführungen. Abb. 20
4. Trennen Sie die Pedalstange (2) von der
5. Haken Sie Leerlaufklammer-Rückholfeder (4) aus
der Wechslerbausatz-Klammer (5) aus.
6. Entfernen Sie den Wechsler-Bremsarm (6) an der
Oberseite des Rahmenkanals. Den WechslerBremsarm erreichen Sie durch die Batteriebox-Öffnung unter dem Sitz.

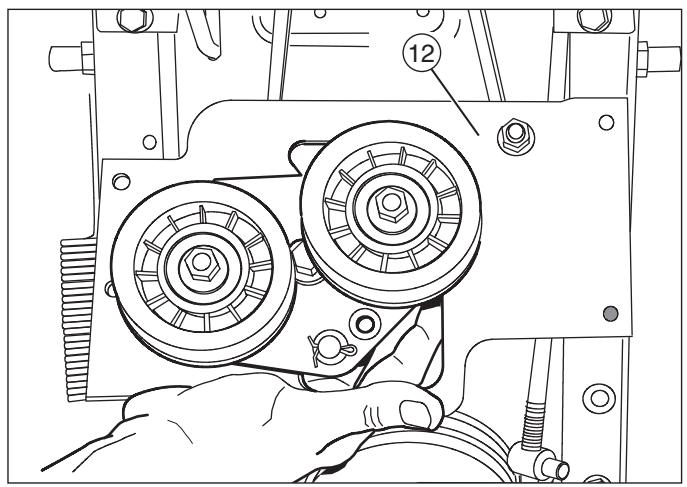

9. Entfernen Sie den Leerlaufklammer-Bausatz (12)

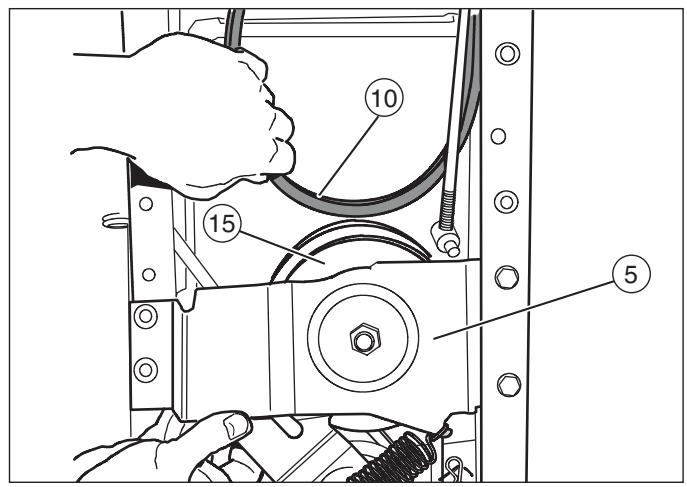

11. Senken Sie die Wechslerbausatz-Klammer (5) und
schieben Sie den Motor-Treibriemen (10) über das Oberteil der Wechslerscheibe (15) (siehe Abb. 25).

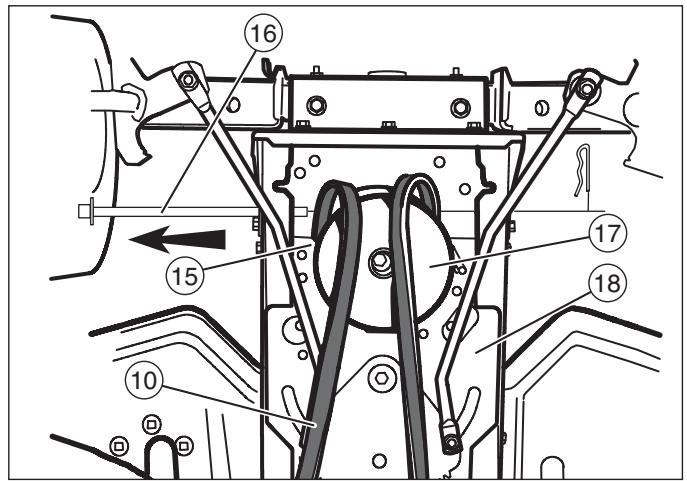

12. Entfernen Sie die Riemenführungsstange (16)

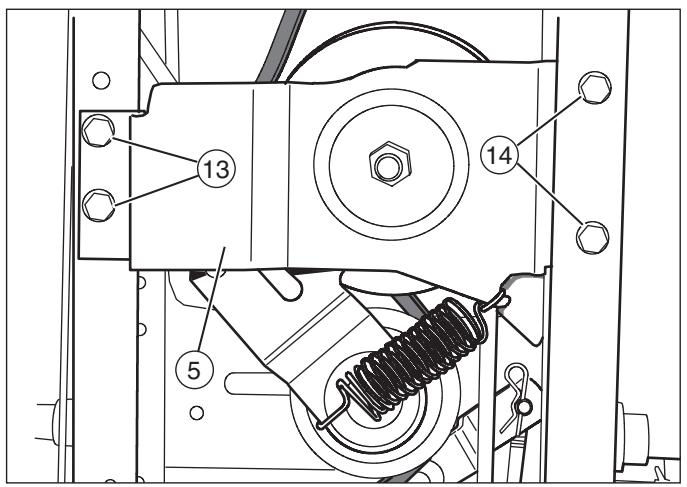

10. Entfernen Sie die beiden Schrauben (13) auf der
rechten Seite der Wechslerbausatz-Klammer (5) (siehe Abb. 24). Lösen Sie die beiden Schrauben (14) auf der linken Seite der WechslerbausatzKlammer.
13. Schieben Sie den Motor-Treibriemen (10) zur
Vorderseite des Geräts. Wenn das hintere Teil des Motor-Treibriemens die Riemenscheibe (17) erreicht, schieben Sie den hinteren Teil des Riemens zwischen die Riemenscheibe und die Lenkplatte (18). HINWEIS: Um das hintere Teil des Motor-Treibriemens zwischen die Riemenscheibe und die Lenkplatte zu schieben, muss der Riemen seitwärts gedreht werden.
14. Der richtige Ersatzriemen und/oder Unterstützung
stehen Ihnen durch ein autorisiertes KundendienstCenter zur Verfügung.
Installation des Motor-Treibriemens Entfernen des Achsen-Treibriemens
1. Um den Motor-Treibriemen (10) zu installieren,
befolgen Sie die obigen Schritte in umgekehrter Reihenfolge (siehe Abb. 25).
1. Entfernen Sie die Batterie.
2. Stellen Sie sicher, dass der Motor-Treibriemen (10)
zwischen die beiden Riemenführungen an der Riemenscheibe (17) geleitet wird (siehe Abb. 26). Stellen Sie außerdem sicher, dass die “V”-Seite des Motor-Treibriemens gegen die Riemenscheibe zu liegen kommt.
2. Entfernen Sie das Mähergehäuse. Siehe “Entfernen
und Installieren des Mähergehäuses.”

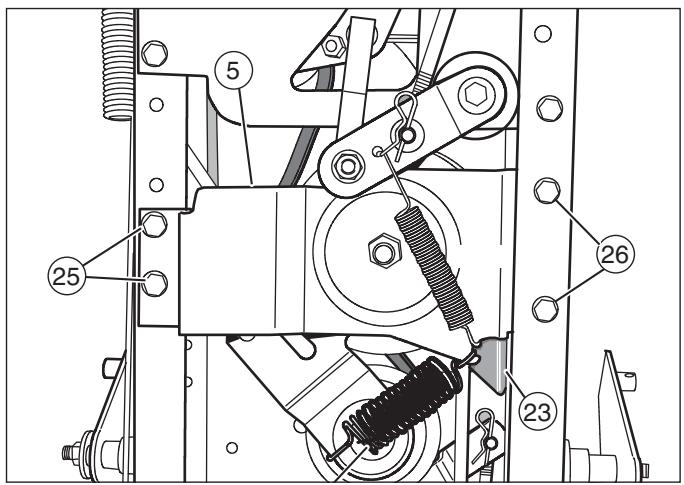

3. Entfernen Sie den Wechsler-Bremsarm (23) an der
Oberseite des Rahmenkanals (siehe Abb. 29). Den Wechsler-Bremsarm erreichen Sie durch die Batteriebox-Öffnung unter dem Sitz.

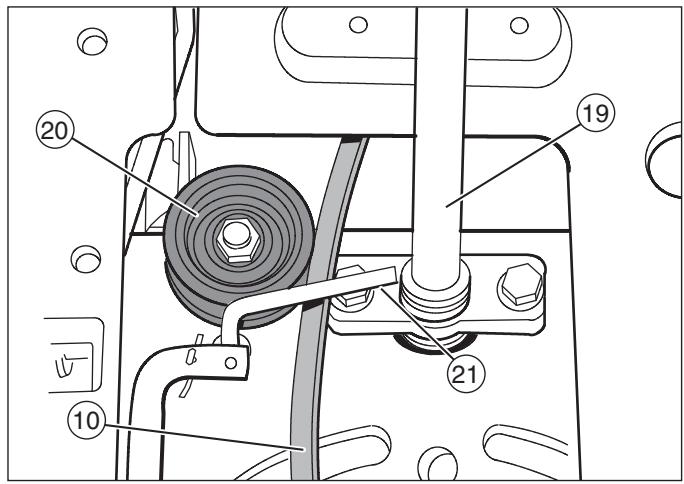

3. Überprüfen Sie die Führung des MotorAntriebsriemens (10) an der Lenksäule (19) (siehe
Abb. 27). Stellen Sie sicher, dass der MotorTreibriemen ins Innere der kleinen Leerlaufrolle (20) und unter die L-förmige Riemenführung (21) geführt wird.
4. Entfernen Sie die Wechsler-Leitrollenfeder (24).
5. Entfernen Sie die beiden Schrauben (25) auf der
rechten Seite der Wechslerbausatz-Klammer (5).

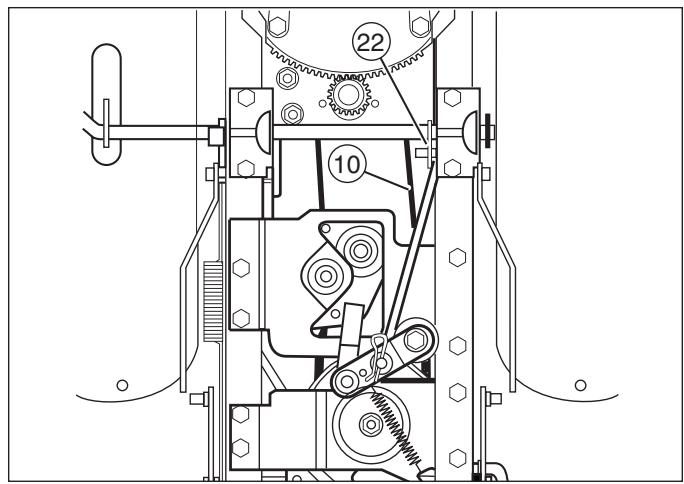

4. Stellen Sie sicher, dass der Motor-Treibriemen (10)
sich im Drehzahlreglerarm (22) befindet (siehe Abb. 28).
6. Lösen Sie die beiden Schrauben (26) auf der linken
Seite der Wechslerbausatz-Klammer.

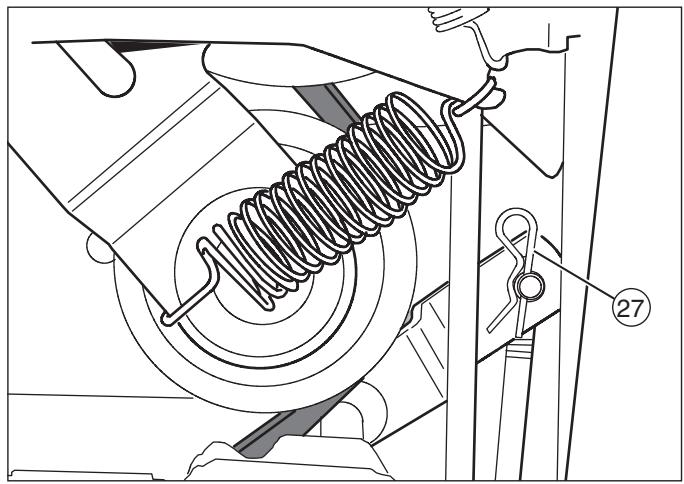

7. Entfernen Sie Schieberstange von der
Achsenschieber-Verbindung (27) (siehe Abb. 30).
5. Installieren Sie das Mähergehäuse. Siehe “Entfernen
und Installieren des Mähergehäuses.”
8. Entfernen Sie den Achsen-Treibriemen (28) von der
Achseneingangs-Riemenscheibe (29) (siehe Abb. 31).

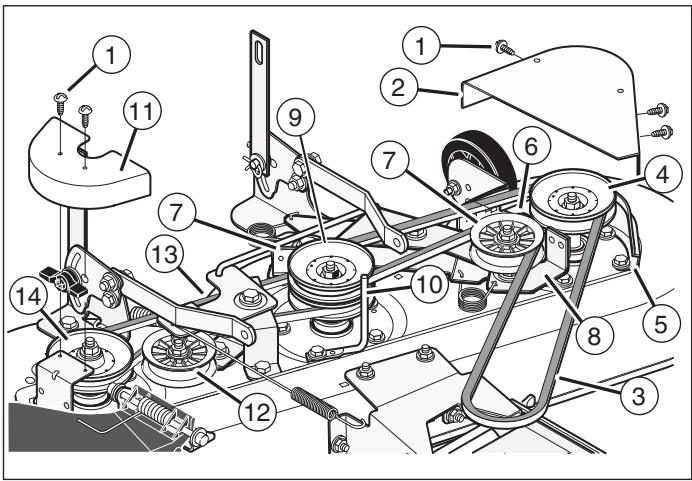

Auswechseln des Primär-MäherTreibriemens
1. Entfernen Sie das Mähergehäuse. Siehe “Entfernen
und Installieren des Mähergehäuses.”
2. Entfernen Sie die 3 Schrauben (1) von der linken
Riemenscheiben-Abdeckung (2). Entfernen Sie die linke Riemenscheiben-Abdeckung (siehe Abb. 32).
9. Lassen Sie den Achsen-Treibriemen von der
Wechsler-Leitrollenriemenscheibe heruntergleiten.
10. Schieben Sie den Achsen-Triebriemen nach vorne
über die Achseneingangs-Riemenscheibe.
11. Als nächstes schieben Sie den Achsen-Treibriemen
über die Achsenschieber-Verbindung (27) (siehe Abb. 30).
12. Ziehen Sie den Wechsler-Bausatz (30) nach unten
und entfernen Sie den Motor-Treibriemen (10) von der Wechsler-Riemenscheibe (15). Entfernen Sie anschließend den Achsen-Treibriemen von der Wechsler-Riemenscheibe (siehe Abb. 31).
3. Um den Primär-Mäher-Treibriemen (3) von der linken
Spindelriemenscheibe (4) zu entfernen, schieben Sie den Primär-Mäher-Treibriemen zwischen die linke Spindelriemenscheibe und die Riemenführungen (5).
4. Ziehen Sie den Riemensprengring (6) von der
Leitrollen-Riemenscheibe weg (7). Entfernen Sie den Primär-Mäher-Treibriemen von der LeitrollenRiemenscheibe.
13. Der richtige Ersatzriemen und Unterstützung stehen
Ihnen durch ein autorisiertes Kundendienst-Center zur Verfügung.
5. Schieben Sie den Bremsklotz-Bausatz (8) von der
Riemenscheibe (9) weg. Entfernen Sie den PrimärMäher-Treibriemen von der Riemenscheibe. Installieren des Achsen-Treibriemens HINWEIS: Ersetzen Sie den Primär-Mäher-Treibriemen durch einen Original-Ersatzriemen. Gehen Sie zu einem autorisierten Kundendienst-Center in Ihrer Nähe.
1. Um den Achsen-Treibriemen (28) zu installieren,
befolgen Sie die obigen Schritte in umgekehrter Reihenfolge (siehe Abb. 31).
2. Installieren Sie das Mähergehäuse. Siehe “Entfernen
und Installieren des Mähergehäuses.”
6. Installieren Sie einen neuen Primär-MäherTreibriemen. Ziehen Sie den Bremsklotz-Bausatz von
der Riemenscheibe weg. Legen Sie den Riemen um die Riemenscheibe. Stellen Sie sicher, dass der Primär-Mäher-Treibriemen sich in der Riemenführung (10) befindet.
7. Ziehen Sie den Riemensprengring von der LeitrollenRiemenscheibe weg. Legen Sie die flache Seite des
Primär-Mäher-Treibriemens um die LeitrollenRiemenscheibe.
8. Stellen Sie sicher, dass die “V”-Seite des PrimärMäher-Treibriemens wie dargestellt gegen die
Spindelriemenscheibe zu liegen kommt.
9. Stellen Sie sicher, dass der Primär-MäherTreibriemen sich in der Riemenführung (5) und (10)
10. Bauen Sie die linke Riemenscheiben-Abdeckung
11. Installieren Sie das Mähergehäuse. Siehe “Entfernen
und Installieren des Mähergehäuses.”
12. Überprüfen Sie vor dem Mähen die SchneidmesserRotationssteuerung. Siehe Anweisungen zu
“Einstellung der Schneidmesser-Rotationssteuerung.” Installieren des Sekundär-MäherTreibriemens
1. Entfernen Sie das Mähergehäuse. Siehe “Entfernen
und Installieren des Mähergehäuses.”
2. Entfernen Sie den Primär-Mäher-Treibriemen (3) von
der Riemenscheibe (9) (siehe Abb. 2).
3. Entfernen Sie die 3 Schrauben (1) von der rechten
Riemenscheiben-Abdeckung (11). Entfernen Sie die rechte Riemenscheibenabdeckung.
4. Ziehen Sie die Leitrollen-Riemenscheibe (12) vom
Sekundär-Mäher-Treibriemen (13) weg. Entfernen Sie den Riemen aus der Leitrollen-Riemenscheibe.
5. Entfernen Sie den Sekundär-Mäher-Treibriemen von
der rechten Spindelriemenscheibe.
6. Entfernen Sie den Sekundär-Mäher-Treibriemen von
der Riemenscheibe. HINWEIS: Ersetzen Sie den Sekundär-MäherTreibriemen durch einen Original-Ersatzriemen. Gehen Sie zu einem autorisierten KundendienstCenter in Ihrer Nähe.
12. Legen Sie den Primär-Mäher-Treibriemen um die
13. Installieren Sie das Mähergehäuse. Siehe “Entfernen
und Installieren des Mähergehäuses.”
14. Überprüfen Sie vor dem Mähen die SchneidmesserRotationssteuerung. Siehe Anweisungen zu
“Einstellung der Schneidmesser-Rotationssteuerung.” Entfernen des Mähergehäuses
1. Bringen Sie die Schneidmesser-Rotationssteuerung
(1) auf die AUSKUPPLUNGS-Position (siehe Abb. 2).
2. Bringen Sie den Hubhebel (2) auf die NiveauAusgleichsposition.
WARNUNG Der Hubhebel ist federbelastet. Stellen Sie sicher, dass der Hubhebel in der NIVEAUAUSGLEICHSposition gesperrt ist.
3. Entfernen Sie die Haarnadeln und Unterlegscheiben
von den Schwingarmen (3). Siehe Abb. “C” und “D.”
4. Entfernen Sie die Haarnadeln und Unterlegscheiben
von den Hubverbindungen (4). Siehe Abb. “A” und “B.”
5. Entfernen Sie die Zugfeder (5) von der
Schneidmesser-Steuerstange (6). Siehe Abb. “E.”
6. Trennen Sie den vorderen Aufhänger (9) von der
Achsstütze. Siehe Abb. “F.”
7. Entfernen Sie den Treibriemen (7) von der
8. Ziehen Sie das Mähergehäuse von der rechten Seite
9. Um das Mähergehäuse zu installieren, befolgen Sie
die obigen Schritte in umgekehrter Reihenfolge.
7. Installieren Sie einen neuen Sekundär-MäherTreibriemen. Legen Sie den Riemen um den Boden
der Riemenscheibe. Stellen Sie sicher, dass der Sekundär-Mäher-Treibriemen sich in der Riemenführung (10) befindet.
8. Legen Sie den Sekundär-Mäher-Treibriemen um die
rechte Spindelriemenscheibe (14).
9. Ziehen Sie die Leitrollen-Riemenscheibe nach vorne.
Installieren Sie die flache Seite des Primär-MäherTreibriemens gegen die Leitrollen-Riemenscheibe.
10. Stellen Sie sicher, dass die “V”-Seite des SekundärMäher-Treibriemens gegen die rechte
Spindelriemenscheibe zu liegen kommt.
11. Bauen Sie die rechte Riemenscheiben-Abdeckung
Auswechseln der Sicherung Bestellen von Ersatzteilen Wenn die Sicherung durchgebrannt ist, kann der Motor nicht starten. Die Ersatzteile sind entweder auf den hinteren Seiten dieses Anleitungsheftes oder in einer separaten Ersatzteilliste aufgeführt. Entfernen Sie die Sicherung und ersetzen Sie sie durch eine 15 Amp Kraftwagen-Sicherung. Aufbewahrung (über 30 Tage) Bereiten Sie das Gerät am Ende eines jeden Jahres folgendermaßen für die Aufbewahrung vor.
1. Lassen Sie den Brennstoff aus dem Vergaser und
dem Benzintank ab. Wechseln Sie das Motoröl Beziehen Sie sich auf die Anweisungen des Herstellers.
2. Reinigen Sie das vollständige Gerät.
3. Laden Sie die Batterie auf.
Benutzen Sie nur vom Hersteller autorisierte oder genehmigte Ersatzteile. Benutzen Sie keine Zusatzgeräte oder Zubehörteile, die nicht speziell für dieses Gerät empfohlen wurden. Um die richtigen Ersatzteile für Ihr Gerät zu erhalten, müssen Sie die Modellnummer Ihres Mähers (siehe Namensschild) angeben. Alle Ersatzteile, mit Ausnahme von Motor, Übertragung, Achse oder Ausgleichsgetriebe, sind von dem Geschäft erhältlich, bei dem der Mäher gekauft wurde, oder von einem von diesem Geschäft empfohlenen Kundendienstgeschäft. Garantie-Service ist nur durch autorisierte Kundendiensthändler erhältlich. Finden Sie auf unserer Karte unter www.murray.com einen Händler in Ihrer Nähe. Ersatzteile für Motor, Achse und Übertragung sind von autorisierten Kundendienst-Centern des Herstellers erhältlich, die in den kommerziellen Seiten des Telefonbuchs zu finden sind. Beziehen Sie sich bei der Bestellung von Ersatzteilen auch auf die einzelnen Motor- oder Übertragungsgarantien. Folgende Informationen sind bei der Aufgabe einer Bestellung erforderlich: (1) Modellnummer (2) Seriennummer (3) Teilnummer (4) Menge
Problem Der Motor springt nicht an. Solution
1. Die im Abschnitt „Anlassen des Motors“ in diesem Buch beschriebe
nen Schritte befolgen.
2. Für Modelle mit elektrischem Anlasser: Batterieklemmen säubern.
Kabel fest anschließen.
3. Kabel auf festen Sitz überprüfen. Endschalter fest anschließen
4. Treibstofftank entleeren. Treibstoffleitung reinigen. Kraftstoffilter
5. Zündkerze(n) entfernen. Gashebel in die Position SLOW (LANGSAM)
bringen. Zündschlüssel auf die Position ON (EIN) stellen. Mehrfach versuchen, den Motor anzulassen. Zündkerze wieder einsetzen.
6. Zündkerze auswechseln.
7. Vergaser einstellen.
Der Motor weist keine Rotation auf.
1. Die im Abschnitt „Anlassen des Motors“ in diesem Buch
beschriebenen Schritte befolgen.
2. Für Modelle mit elektrischem Anlasser: Batterie aufladen.
3. Sicherung auswechseln.
4. Kabelbaum auf Beschädigung und lose Verbindungen überprüfen.
Beschädigte Kabel reparieren.
5. Für Modelle mit elektrischem Anlasser: Magnetspule auswechseln.
Für Modelle mit Rückstoß-Anlasser: Baugruppe auswechseln. Der Motor springt nur schwer an.
1. Vergaser einstellen.
2. Zündkerze auswechseln.
3. Kraftstoffilter auswechseln.
Der Motor läuft nicht rund oder weist einen Leistungsverlust auf.
1. Ölstand überprüfen.
2. Luftfilter reinigen.
3. Luftsieb reinigen.
4. Zündkerze auswechseln.
5. Die Motorlast ist zu groß. Kleineren Gang verwenden.
6. Vergaser einstellen.
7. Kraftstoffilter auswechseln.
Der Motor läuft bei hoher Geschwindigkeit nicht rund.
1. Zündkerze auswechseln.
2. Gashebel einstellen.
3. Luftfilter reinigen.
4. Kraftstoffilter auswechseln.
Der Motor schaltet sich ab, wenn die Messer eingekoppelt werden.
1. Kabelbaum auf Beschädigung und lose Verbindungen überprüfen.
Beschädigte Kabel reparieren.
2. Der Grasfangsack muß installiert sein (betrifft nur Modell mit
rückwärtigem Grasfangsack). Der Motor schaltet sich auf Steigungen ab.
1. Hangauf-und-abwärts mähen. Niemals quer zum Hang mähen.
Problem Der Motor läßt sich nicht auf Leerlaufdrehzahl bringen. Solution
1. Zündkerze auswechseln.
2. Luftfilter reinigen.
3. Vergaser einstellen.
4. Gashebel einstellen.
5. Treibstofftank entleeren. Treibstoffleitung reinigen. Kraftstoffilter
auswechseln. Bei heißem Motor tritt ein Leistungsverlust ein. 1. Luftsieb reinigen.
2. Ölstand überprüfen.
3. Vergaser einstellen.
4. Kraftstoffilter auswechseln.
Übermäßige Vibrationen.
1. Messer auswechseln.
2. Motorschrauben auf festen Sitz überprüfen.
3. Reifendruck reduzieren.
4. Vergaser einstellen.
5. Riemen und Spannrollen auf Beschädigung überprüfen.
Beschädigte Teile auswechseln. Das Gras wird nicht ordnungsgemäß ausgeworfen.
1. Motor abschalten. Mähergehäuse reinigen.
2. Schnitthöhe vergrößern.
3. Messer auswechseln oder schleifen.
4. Schalthebel auf geringere Geschwindigkeit einstellen.
5. Gashebel in die Position FAST (SCHNELL) bringen.
6. Die Feder für die Messerlaufrolle auswechseln.
7. Verlängerungsrohr und Verbindungsrohr reinigen (betrifft nur Modell
mit rückwärtigem Grasfangsack). Der Schnitt ist nicht gleichmäßig.
1. Reifendruck überprüfen.
2. Niveau des Mähergehäuses einstellen.
3. Vorderachse überprüfen. Falls die Vorderachse nicht frei drehbar ist,
die Achsenschraube(n) lösen. Die Messer rotieren nicht.
1. Mäherantriebsriemen überprüfen. Sicherstellen, daß der Riemen
ordnungsgemäß installiert ist.
2. Mäherantriebsriemen auswechseln.
Das Gerät läßt sich nicht bewegen, wenn die
1. Antriebsriemen überprüfen. Sicherstellen, daß der Riemen
Bremse freigegeben und das Geschwindigkeitordnungsgemäß installiert ist. sregelpedal heruntergedrückt wird.
2. Kupplung einstellen.
3. Antriebsriemen auswechseln.
Das Gerät bewegt sich bei heruntergedrücktem 1. Kupplung einstellen. Geschwindigkeitsregelpedal langsamer oder hält an.
2. Antriebsriemen auswechseln.
Stroungsbehebung Problem Bei Freigabe der Kupplung/des Bremspedals ist ein Geräusch vom Riemen hörbar.
1. Zeitweilige Riemengeräusche beeinflussen den Betrieb des Geräts
nicht. Bei dauerhaften Riemengeräuschen Riemenposition untersuchen. Sicherstellen, daß sich der Riemen innerhalb aller Riemenführungen befindet.
2. Bei andauerndem Geräusch Kupplung einstellen.
Die Hinterräder drehen auf unebenem Untergrund durch.
1. Vorderachse überprüfen. Falls die Vorderachse nicht frei drehbar ist,
die Achsenschraube(n) lösen.
3. Pulire lo schermo dell’aria.
Fabrikants identifikationsnummer
