BEDIENUNGSANLEITUNG AC ANYWHERE-#F5C412EF BELKIN

Bitte lessen Sievor dem Gebrauch des Wechelsrichters die Installations- und Bedienungsanweisungen durch!

DE

AC Anywhere: Anweisungen und Hinweise

Belkin Components stellt eine Reihe von Wechselrichtern mit Leistungen zwischen 140 und 300 Watt her. Diese Wechselrichter zeichnen sich durch modernste Technologie und zuverlässigen Betrieb aus. Bei Bechtung unserer Bedienungsanweisungen können Sie von langjähriger, einwandfreiier Funktionalität ausgehen.

Mit den Wechselrichtern von Belkin wandeln Sie Niederspannungsgleichsrom in haushaltsüblichen 230 V Wechselstrom um - (F5C412uk140Watt & F5C412uk300Watt, 240 V). Je nach Modell und der angegebenen Nennleistung konnen die Belkin Wechselrichter an einem standardmaßigen 12 V Auto-Anschluss bzw. einer Boots Batterie oder an einer transportablen 12 V Hochleistungsquelle betrieben werden.

Der Belkin Wechselrichter eignet sich nicht für 24-V Batterien (LKW-Batterien).

Wichtige Hinweise

In thisem Handbuch finden Sie Anweisungen zum sicheren und effizienten Betrieb Ihres 140-W oder 300 W Wechselrichters von Belkin.itte lessen Si esch das Handbuch sorgfaltig durch, bevor Sie den Belkin Wechselrichter in Betriebnehmen, und bewahren Sie es fur eine künftige Verwendung auf.

Hinweis:

• Der Belkin Wechselrichter eignet sich ausschließlich für den Betrieb an einer 12 V Stromquelle (Gleichstrom). Schlieben Sie den Wechselrichter keinesfalls an andere Stromquellen (einschließlich{jedweder Wechselstromquellen) an.
  240 V Strome konnen zu tõdlichen Verletzungen führen! Jede unsachgemäß Verwendung des Belkin Wechselrichters kann zu Sachschäden, Personenschäden oder Personenschäden mit Todesfolge führen.

So starten Sie los:

Startlast ausrecht, müssen Sie zunachst den Stromverbrauch der Geräte feststellen, die über den Wechselrichter versorgt werden sollen.

Die Leistungsaufnahme wird entweder in Watt oder in Ampere angegeben. In der Regel wird die benöttigte Watt- oder Amperezahl auf dem Gerätegehause angegeben. Bei Ampere- Angaben multiplizieren Sie die entsprechende Zahl mit 230 (der Stromspannung) - (F5C412uk140Watt & F5C412uk300Watt, 240-volts alternatif) - und erhalten so die Leistungsaufnahme in Watt. Im Allgemeinen betragt die erforderliche Startlast das Zwanzigfache des Nennwerts in Watt.

Rechnen Sie genügend Spielraum ein:

Der Belkin Wechselrichter kann für einen sehr kurzen Zeitraum etwa das Doppelte der Nennleistung bieten. Er ist jedoch auf die Versorgung von Verbrauchern ausgerichtet, deren Startlast die maximale Nennleistung des Wechselrichters nicht übersteigt.

Fehlerbehebung

Problem

Geräte entnehmer hohe Startlastströme.

Aufgrund des KFz-Systems muste die Zündung eingeschalte sein.

Die Batteriespannung sinkt unter 10 Volt.

Die angeschlosenen Geräte benöttigen zu viel Strom.

Der Wechselrichter ist überhütet (Wärmeabschaltung ausgelösst).

Die Sicherung des Wechselrichters ist durchgebrannt.

Batterie defekt oder entladen.

Stromversorgung des Wechselrichters unzureichend oder erheblicher Spannungsabfall.

Lösung

Bringen Sie den Hauptschalter des Wechselrichters in die Stellung OFF (0) und dann wieder in die Stellung ON (1), bis er den Verbraucher mit Strom versorgt. So oft wie notig wiederholen, bis der Verbraucher Funktioniert.

Zündung des Fahrzeugs einschalten.

Batterie laden oder austauschen.

Wechselrichter mit higherer Leistung verwenden oder Verbraucher ersetzen.

Wechselrichter abkühlen laussen. Auf ausreichende Beluftung achen. Last am Wechselrichter auf die Nennausgangsleistung reduzieren.

Sicherung gemäß der Anweisungen im Abschnitt "Sicherungen schon" austauschen. Sicherstellten, dass der Wechselrichter mit korreter Polarität an die Stromquelle angeschlossen ist.

Batterie austauschen.

Zustand des Zigarettenanzüders und des Anschlusssteckers überprüften. Bei Bedarf reingen bzw. austauschen.

Warning:

• Jede unsachgemäß Verwendung these Wechselrichters kann zu Sachschäden oder zu Personenschäden mit oder ohne Todesfolge führen.
• Zur Vermeidung von Sachschädern dürfen der Wechselrichter und die betriebenen Geräte nicht unbeaufsichtigt im Fahrzeug zurückgelassen werden.
• Trennen Sie den Wechselrichter stets vom Strom, wenn er nicht genutzt wird.
• Halten Sie nicht entszündliche Stoffe vom Wechselrichter fern. Bewahren Sie den Wechselrichter nicht an Stellen auf, an denen sich möglicherweise leicht entszündliche Dämpfeammeln können.
• Wenn das externe flexible Kabel des Wechselrichters beschädigt ist, muss es durch den Hersteller, einen autorisierten Reparaturbetrieb oder qualifizierte Fachkräfte ausgetaucht werden, um Gefahren zu vermeiden.
• Überprüufen Sie regelmäß, ob die Ein- und Ausgänge dicht abschlieben. Lockere oder gelöse Kabel konnen zu einer gefährlichen Wärmeentwicklung führten und den Wechselrichter oder die Stromquelle beschädigten.
• Dieses Gerät eignet sich nicht für induktive Verbraucher wie Leuchtstoffrähen, Kompressoren oder Pumpen. Eine entsprachende Verwendung kann zu nicht behebbaren Schäden führen.
• Dieses Gerät ist kein Spielzeug. Außerhalb der Reichweite von Kindern aufbewahren!

Um den Belkin 300 Watt Wechselrichter direkt mit der 12 V Stromversorgung (Batterie) zu verbinden, gehen Sie vor wie folgt:

1. Drücken Sie den Anschlussstecker des Wechselrichters fest in die Buchse des Direktverbindungskabels.
2. Bestimmen Sie den (roten) Pluspol und den (schwarzen) Minuspol korrekt an der 12 V Batterie, und sorgen Sie damit, dass die Polanschlüsse sauber und trocken sind.
3. SchlieBen Sie die ROTE Krodkodikklemme an den Pluspol (+) der Batterie an. SchlieBen Sie die SCHWARZE Krodkodikklemme an den Minuspol (-) der Batterie an.
4. Verbinden Sie die gewünschten Geräte mit der Steckdose am Wechselrichter.
5. Schalten Sie den Hauptschalter des Wechselrichers in die Position ON.
6. Überprüfen Sie, ob die Betriebsanzeige des Wechselrichters grün aufleuchtet. Ist dies der Fall, ist der Wechselrichter betriebsbereit.
7. Schalten Sie die angeschlossenen Geräte ein.

Technische Daten

	F5C412uk140W* F5C412eb140W	F5C412uk300W* F5C412eb300W
max. dauerhafte Leistungsaufnahme	140 Watt	300 Watt
Stoßleistung (Spitzenleistung)	300 Watt	500 Watt
Lastfreier Stromverbrauch	<0.1 A	<0.2 A
Schwingungsverlauf	Modifizierte Sinusschwungung
Betriebseingangsspannung	11-15 Volt DC
Ausgangsspannung	AC 230V ±5% (AC 240V ±5%)*
Abschaltautomatik Netzeingang	≤10.4 Volts - ≥15 Volts
Ausgangsfrequency	50 Hz ±3Hz
Sicherung (Ampère)	20 A	30 A
Flachsicherung (Ampère)	20 A	30 A
Länge	160 mm	160 mm
Breite	90 mm	90 mm
Höhe	65 mm	65 mm
Gewicht	680 g	680 g
Gewicht	ja	ja
Polarität	negativ (-) geerdet	negativ (-) geerdet
Warnmeldung bei schwacher Batterie	10.4 Volt	10.4 Volt
Abschaltung bei schwacher Batterie	9.8 Volt	9.8 Volt

Installation:

Anforderungen an die Stromquelle

Die Stromquelle muss 12 Volt Gleichstrom ausgegeben und in der Lage sein, die erforderliche Stromstarke für den Lastbetrieb bereitzustellen. Als Stromquelle kann eine Batterie oder ein gut geregeltes 12 V DC Netzteil dien. Als Faustregel können Sie die Leistungsaufnahme des Verbrauchers (in Watt) durch 12 teilen (die Eingangsspannung) und erhalten dann die Stromstarke (in Ampere), die die Stromquelle liefern muss.

Beispiel: Als Leistungsaufnahme wird 120 Watt angegeben. Daher muss die Stromquelle folgende Stromstärke liefern: (220 / 12) = 18,3A

Anschlieben des Geräts

Die 140 und 300-Watt Wechselrichter von Belkin konnen über den Zigarettenanzünder Hisres Armaturenbretts an die 12 V Autobatterie angeschlossen werden.

Zum Anschlieben und Verwenden dieser Wechselrichter gehen Sie vor wie folgt:

1. Ziehen Sie den Zigarettenanzünder hereaus, und drücken Sie den Anschlussstecker fest in die Buchse. Achten Sie darauf, dass Buchse und Stecker sauber und trocken sein*Müssen.
2. Verbinden Sie die betreffenden Geräte mit der Steckdose am Wechselrichter.
3. Schalten Sie den Wiippschalter in die Position ON-(I).
4. Überprüfen Sie, ob die Betriebsanzeige des Wechselrichters grün aufleucht. Mit der grünen Anzeige wird bestätigt, dass der Wechselrichter betriebsbereit ist.
5. Schalten Sie die angeschlossenen Geräte ein.

Sicherungen schonen

Alle Wechselrichter sind mit einer Ersatzsicherung ausgestattet, mit der Sie die Originalsicherung erseten können, falls diese durchbrennt. Meist brennen Sicherungen durch, wenn die Pole vertauscht wurden oder ein Kurzschluss im Verbraucher vorliegt, den Sie angeschlossen haben. Bei ordnungsgemäß Bedienung ist es normalerweise jedoch nicht erforderlich, die Sicherung des Wechselrichters auszutauschen.

So tauschen Sie eine Sicherung aus:

Belkin 140 Watt / 300 Watt Wechselrichter

Ziehen Sie zuerst den Anschlussstecker aus der Buchse des Zigarettenanzünders. Das Sicherungsfach befindet sich an der Rückseite des Wechselrichters unter dem Klappdeckel. Ziehen Sie die durchgebrannte Sicherung hersa, und setzen Sie die Austauschsicherung ein. Achten Sie daraufuf, dass nur Sicherungen verwendet werden)dürfen, deren Typ und Nennwert mit der Originalsicherung übereinstimmt. Stellen Sie safer, dass die Ursache der Überlastung behoben wird, bevor Sie den Wechselrichter wieder einschalten.

1. Deckel des Sicherungskastens öffnen
2. Durchgebrannte Sicherung durch neue Flachsicherung ersetzen

Stromquelle

Bei abgeschaltetem Motor reicht die Kapazität der Batterien normalerweise für ein bis zwei Stunden Betrieb des Wechselrichters aus. DieEGAue Zeitspanne errechnet sich aus einer Reihe verschiedener Faktoren wie dem Alter und dem Zustand der Batterien und dem Stromverbrauch des angeschlossenen Geräts.

Wenn Sie den Wechselrichter bei ausgeschalttem Motor verwenden, sollenn Sie den Motor jeder Stunde ca. 10 Minuten lang laufen lassen, damit sich die Batterie wieder ladt. Ferner wird empfohlen, dass Sie die angeschlossenen Geräte abschanten, bevor Sie den Motor starten.

Obwohl es nicht erforderlich ist, den Wechselrichter beim Starten des Motors von der Batterie zu trennen, kann es vorkommen, dass er beim Abfallen der Batteriespannung kurzzeitig ausfällt. Wenn der Wechselrichter keinen Verbraucher versorgt, entnimmt er der Batterie schwache Strome (0,3 A bis 0,4 A) und kann bis zu drei Stunden an der Batterie angeschlossen bleiben. Es wird jedoch empfohlen, den Wechselrichter stets von der Batterie zu trennen, wenn er nicht in Betrieb ist.

Hinweis:

• Wechselrichter Funktionieren in bestimmen Kraftfahrzeugen nur bei eingeschalteter Zündung. Erzeugt der Wechselrichter keinen Strom, sollenn Sie die Zündung mit dem Zündschlüssel einschalten.

Automatische Abschaltung, Sicherheitsfunktionen

Die Belkin 140 und 300 W Wechselrichtermodelle verfügen über ein LED-Warnleuchtsystem, das an die Abschaltautomatik gekoppelt ist. Die LED zeigt folgenden an:

ROT: Überlast / Batterie entladen

Der Wechselrichter schaltet sich automatisch ab, wenn eines der folgenden Ereignisse eintritt:

1. Die Eingangsspannung aus der Batterie sinkt unter 10,4 Volt.
2. Die Eingangsspannung aus der Batterie steigt über 15 Volt.
3. Der dauerhafte Strombedarf des Verbrauchers liegt über dem Nennwert des Wechselrichters.

Batteriestandsanzeige
Ladezustand (Näherungswert)	Leerlaufspannung der Batterie
100%	13.7
75%	12.7
50%	11.7
25%	10.7
0%	< 10.6

Weitere Sicherheitsmerkmale:

1. Automatische Abschaltung, wenn die interne Leitertemperatur die Sollwerte für den sicheren Betrieb übersteigt.
2. Dauerhafter Warnton:
   a. wenn die Eingangsspannung der 12 V Stromquelle auf 11 V sindt
   b. wenn die interne Leitertemperatur die Sollwerte für den sicheren Betrieb übersteigt.

Kommen es zu einer automatischen Abschaltung oder wird ein dauerhafter Warnton ausgegeben, schalten Sie den Wippschalter des Wechselrichters in die Schalterstellung OFF (0), bis Sie die Fehlerquelle ermittelt und behoben haben.

Hinweis:

• Das 300 W Modell von Belkin ist mit einem Lüfter ausgestattet, der während des Betriebs des Wechselrichters ständig laufen sollente. Die automatische Abschaltung wird eingeleitet, wenn der Lüfter übermäßige Wärme nicht mehr abführten kann und dadurch die Sollwerte für den sicheren Betrieb des Wechselrichters übersritten werden.

Um einen ordnungsgemäßen Betrieb des Wechselrichters sicherzustellen, beachten Sie folgenden Sicherheitsvorschriften:

• FEUCHIGKEIT: Wechselrichter stets trocken halten. Wechselrichter und Geräte nicht Feuchtigkeit aussetzen.
• WärME: Zulässig sind Umgebungstemperaturen zwischen 10 und 27^ . Wechselrichter in ausreichendem Abstand von Wärmequellen halten. Wechselrichter nicht direktem Sonnenlicht aussetzen.
• BELÜFTUNG: Um überschüssige Wärme aus dem Wechselrichter abzuführen, ist für ausreichende Belüfung zu sorgen. Wahlend der Verwendung des Wechselrichters ist ein ausreichend großer Abstand oben und an den Seiten sicherruststellen (mindestens 5 - 10 cm).

ACHTUNG: Die meisten Zigarettenanzünder in Pkws sind mit Sicherungen zwischen 10 und 20 A bestrückt.

Batterie-Direktverbindungskabel

Nur für den Belkin 300 Watt Wechselrichter: F5C412uk300W & F5C412eb300W

Hinweis:

• Benötigen die angeschlossenen Geräte mehr als 150 Watt Dauerleistung, muss der Belkin 300 Watt Wechselrichter mit den Batterie-Direktverbindungskabeln direkt an die Autobatterie angeschlossen werden. Andernfalls wird die Anschlussbuchse des Zigarettenanzülders überlastet. Dies kann zu schieren Schäden am Versorgungskabel oder am Anschluss führen.

ACHTUNG:

Dies gilt nur für die Modelle:

F5C412uk300w und F5C412eb300W

Verwendung des Zigarettenanzünderadapters

WARNING: Wenn der Wechselrichter mehr als 150 Watt Wechselstrom liefern muss, damit er keinesfalls an den Zigarettenanzünder des Fahrzeugs angeschlossen werden. Andernfalls kommt es zu einer Überhitzung der Zuleitungen. Brandgefahr! Beim Einsatz von Geräten, die insgesamt 150 Watt oder mehr aufnahmen, ist der Wechselrichter mit der enthaltenen Batterieklemme direkt an die Fahrzeugbatterie anzuschlieben.

1. Stecken Sie den Zigarettenanzünderadapter des Wechselrichters in den Zigarettenanzünder des Fahrzeugs.

Hinweis: Stellen Sie sichere, dass der Wechselrichter ausgeschaltet ist, wenn Sie den Motor anlassen. Andemfalls konnen der Wechselrichter und die angeschlossenen Geräte durch den entstehenden Stromstoß beschädigt werden.

1. Schalten Sie den Wechselrichter ein. Der Schalter befindet sich auf der Gerätevorderseite bereits den 220 V Steckdosen. Wenn die Statusanzeige grün aufleucht, Funktioniert der Wechselrichter ordnungsgemäß. Wenn die Statusanzeige rot aufleucht, ist der Wechselrichter unverzüglich abzuschalten. Danach müssen alle Leitungen und Verbindungen überprüft werden.
2. Schließen Sie die gewünschten Geräte (insgesamt weniger als 150 W) an die 220 V Steckdosen an. Schalten Sie die Geräte ein, um den Betrieb aufzunehmen. Solange die Statusanzeige auf der Vorderseite des Wechselrichters grün aufleuchtet, kann das jeweilige Gerät auf die gewöhnte Weise betrieben werden.

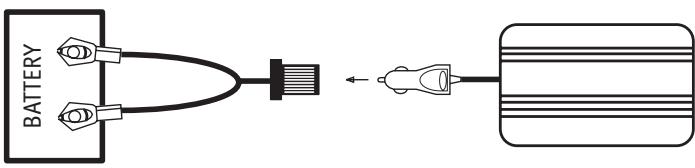

Anschlieben an die 12 V Batteriemit den Batterieklemmen

1. Verbinden Sie den Zigarettenanzünderadapter des Wechselrichers mit dem Anschlusskabel der Batterieklemme.
2. Klemmen Sie die rote Batterieklemme (+) an den rot markierten Pluspol der 12 V Batterie (+). Klemmen Sie die schwarze Batterieklemme (-) an den schwarz markierten Minuspol der 12 V Batterie (-).
3. Schalten Sie den Wechselrichter ein. Wenn die Statusanzeige grün aufleucht, Funktioniert der Wechselrichter ordnungsgemäß. Wenn die Statusanzeige rot aufleucht, ist der Wechselrichter unverzüglich abzuschalten. Danach müssen alle Leitungen und Verbindungen überprüft werden.
4. Schließen Sie das 220 V Gerät an eine der 220 V Steckdosen des Wechselrichters an. Schalten Sie das Gerät ein, um den Betrieb aufzunehmen. Solange die Statusanzeige des Wechselrichters grün aufleucht, kann das Gerät auf die gewohnte Weise betrieben werden.

Hinweis: Stellen Sie sichere, dass der Wechselrichter ausgeschaltet ist, wenn Sie den Motor anlassen. Andernfalls konnen der Wechselrichter und die angeschlossenen Geräte durch den entstehenden Stromstoß beschädigt werden.

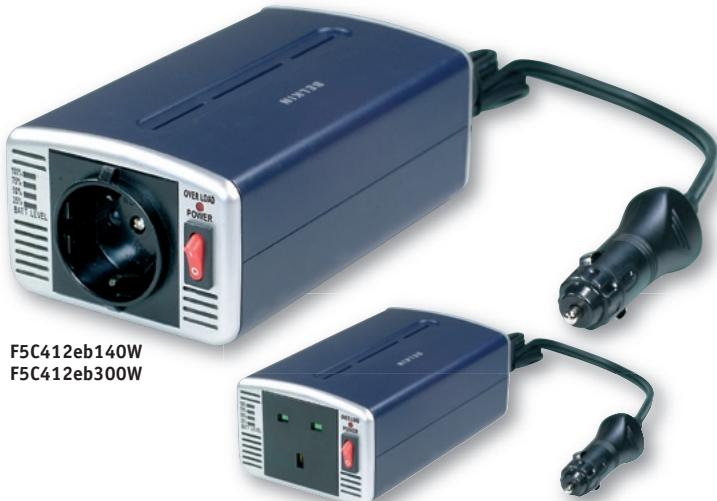

F5C412eb140W

F5C412eb300W

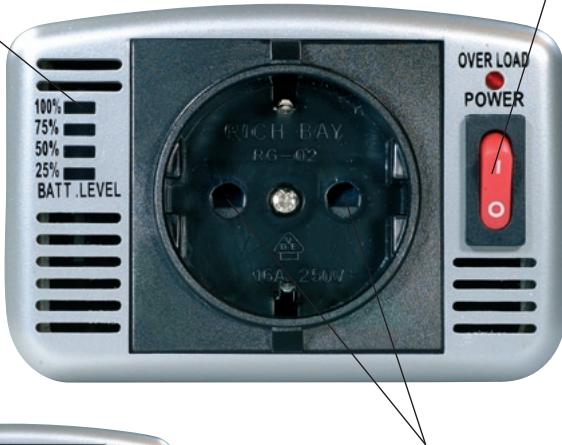

Integrierte Steckdosen-Kindersicherung

F5C412uk140W

F5C412uk300W

BELKIN

www.belkin.com

Achtung: um einen möglichst fehlertfrei Betrieb zu gewährleisten, muss die Leistung Ihres Wechselrichters mindestens der Dauerleistung (Angabe in Watt) entsprechen, die für den Stromverbraucher angegeben ist.

Belkin Ltd.

Hergestellt in China

In den USA entwickelt und geprült.

P75043eb

Alle Rechte vorbehalten. Alle

Produktnamen sind eingetragene

Marken der angegebenen Hersteller.

AC Anywhere
