AC Anywhere - Istruzioni e informazioni:

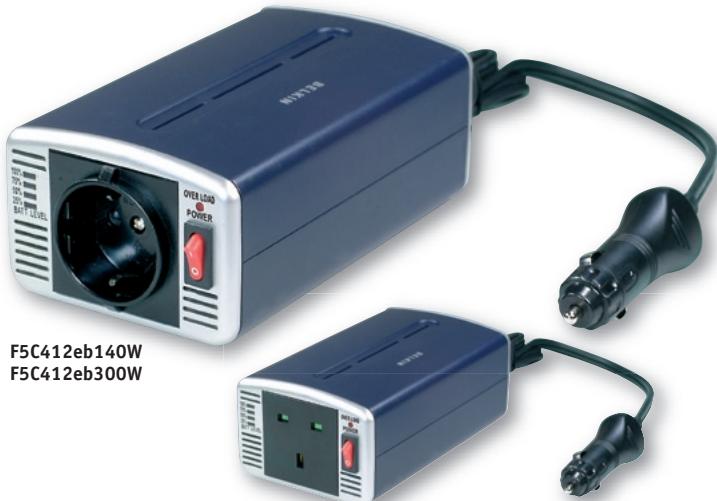

Belkin Components produce diversi inverter DC/AC da 140 e 300 Watt. Questi inverter sono caratterizzati da una Tecnologia avanzata, un funzionamento sicuro e garantiscono anni di attività affidabile se utilizzati conformmente alle nostre istruzioni.

Gli inverter Belkin convertono la corrente continua (c.c.) a Bassa tensione in corrente alternata (c.a.) per uso domestico da 230V - (F5C412uk140Watt & F5C412uk300Watt, 240V). In base al modello ed alla rispettiva potenza nominale, gli inverter Belkin assorbono la corrente o delle batterie standard da 12 volt applicate nel settore automobilistico e marittimo, o da altre fonti portatili da 12 volt.

L'inverter Belkin non poue essere utilizzato con le batterie da 24 volt (dei camion).

Note important:

Qesto manuale fornisce le istruzioni per un funzionamento sicuro ed efficace degli inverter Belkin da 140 o 300 Watt. Leggere il contentuto del manuale con attenzione prima di utilizzare il nuovo inverter Belkin e conservare il manuale come futuro riferimento.

Nota:

• L'inverter Belkin è stato progettato per funzionare esclusivamente con una fonte di alimentazione da 12 volt. Non tentare mai di collegare l'inverter a qualsiasi alla fonte di alimentazione, compresa qualsiasi fonte di alimentazione c.a.
• 240 volt di corrente possono essere consequences letali. Un uso improprio dell'inverter Belkin può essere danni materiali, lesioni personali o essere consequences letali.

Per una buona partenza:

Per verificare se la capacité dell'inverter Belkin sa sufficiente a soddisfare la carica necessaria di partenza, è necessario stabilire innanzitutto il livello di potenza assorbita alla propria attrezzzatura o apparecchiatura che si intende utilizzare.

La potenza assorbitaiene stimata in watt o in ampere. Le informazioni riguardanti i "watt" o gli "ampere" necessari sono stampate sulla maggiore parte delle appearecchiature e delle attrezzature. Se la potenza assorbita è stimata in ampere, multiplicare il numero di ampere per 230V (tensione c.a) - (F5C412uk140Watt & F5C412uk300Watt, 240V) - per stabilire il rispetto valore in watt. Di norma, il carico di partenzaiene stabilito multuplicando il valore in watt per 20.

Non esagerare:

Nonostante l'inverter Belkin sia in grado di produrre una potenza in uscita pari a circa dues che la sua potenza nominale in watt per un periodo molto breve,esso è stato progettato per far funzionare delle apparecchiature con un carico di partenza in watt non superiore alla propria potenza nominale massima di esercizio continua.

Rilevazione e risoluzione delle anomalie:

Problema:

L'apparecchiatura ha un forte picco di partenza.

Solution:

Spegnere l'interruuttore di alimentazione dell'inverter (O), e riaccenderlo (I) fino a quando l'inverter fa funozione l'apparecchiatura. Ripetere quanto necessario per far funzioni l'apparecchiatura.

L'impiano dell'automobile richiede che l'accensione sia in funzione.

Portare la chiave dell'accensione in posizione accessoria.

Tensione della batteria inferiore a 10 volt.

Ricaricare o sostituire la batteria.

L'attrezzatura in funzione assorbe troppa potenza.

Utilizzato un inverter con una potenza maggiore o non utilizzato l'apparecchiatura.

Inverter troppo caldo (modalità di arresto termico).

Attendere che l'inverter si raffreddi.
Accertarsi che la ventilazione si'adeguata.
Ridurre il carico sull'inverter al valore di potenza in uscita continua nominale.

Il fusibile dell'inverter si è bruciato.

Sostituire il fusibile come indicato nel paragrafo "Non bruciare il fusibile" di questo manuale. Accertarsi che l'inverter sa collegato alla fonte di alimentazione con la giusta polarità.

Batteria scarica o quasi scarica.

Sostituire la batteria.

Potenza inadequata erogata all'inverter occessivo calo di tensione.

Controllare lo stato dell'accendisigari e della presa. Pulire o sostituire se necessario.

Attenzione:

• Un uso improprio dell'inverter può causare danni materiali, lesioni personali o ave consequences letali.
• Per evitare possibili danni materiali, non lasciare l'inverter o qualsiapi apparecchiatura in funzione nella vettura penza controlo.
• Staccare l'alimentazione dall'inverter quando non è in uso.
• Non utilizzato o posizionare l'inverter vicino a materiali inflammabili o in altri puniti dove si accumulano fumi inflammabili.
• Se il cavo flessibile o il filo esterno dell' inverter fosse danneggiato, il produttore, o il suo agente addetto all'assistenza o altra persona qualificata, provederanno a sostituiro per evitare quali siasi rischio.
• Controllare regolarmente che le connessioni di entrata euscita siano salde. Eventuali connessioni lente possono originare un calore nocivo e/o danneggiare I'inverter o la fonte di alimentazione.
• Questo prodotto non deve essere utilizzato con carichi induttivi, tra cui lampade fluorescenti, compressori e pompè. In caso contrario, si può verificare un dato permanente.
• Questo non è un giocattolo. Tenere fuori alla portata dei bambini.

Per collegare l'inverter Belkin da 300 watt direttamente alla fonte di alimentazione da 12 volt (battery), procedere come segue:

1. Inserire saldamente la spina dell'adattatore condotta dall'inverter nella presa del cavo di connessione diretta.
2. Identificare correttamente gli attacchi positivo (rosso) e negativo (nero) sulla fonte di alimentazione a 12 volt ed accertarsi che gli attacchi siano puliti ed asciutti.
3. Collegare il morsetto a coccodrillo ROSSO all'attacco positivo (+) della fonte di alimentazione e il morsetto a coccodrillo NERO all'attacco negativo (-) della fonte di alimentazione.
4. Collegare la propria apparecchiatura o attrezzare alla presa c.a. dell'inverter.
5. Portare l'interruttore dell'inverter in posizione ON.
6. Accertarsi che il LED di alimentazione sull'inverter sia acceso e VERDE. Questa spia indica che l'inverter è "pronto a funzionare".
7. Accendere la propria attrezzatura.

Specifiche

	F5C412uk140W* F5C412eb140W	F5C412uk300W* F5C412eb300W
Potenza continua massima	140 Watt	300 Watt
Capacità sovratensione (picco)	300 Watt	500 Watt
Assenza di assorbimento di corrente di carico	<0.1 ampere	<0.2 ampere
Forma d'onda	Onda sinusoidale modificata
Tensione d'entrata d'esercizio	11-15 volt c.c.
Tensione d'uscita	c.a. 230V ±5% (c.a. 240V ±5%)*
Arresto automatico entrata potenza	≤10.4 Volt - ≥15 Volt
Frequenza d'uscita	50 Hz ±3Hz
Fusabile (ampere)	20 A	30 A
Fusabile di riserva (ampere)	20 A	30 A
Lunghezza	160 mm	160 mm
Larghezza	90 mm	90 mm
Altezza	65 mm	65 mm
Peso	680 g	680 g
Prodotto di classe II	SÍ	SÍ
Polarità	negativo (-) a coll. di massa	negativo (-) a coll. di massa
Allarme batteria scarica	10.4 Volt	10.4 Volt
Spagnimento batteria scarica	9.8 Volt	9.8 Volt

Installazione:

Indicazioni sulla fonte di alimentazione

La fonte di alimentazione deve erogare corrente c.c. da 12 volt e deve essere in grado di fornire la corrente necessaria per far funzionare il carico. La fonte di alimentazione può essere una batteria o un alimentatore ben regolato da 12 V DC. Come norma generale, per ottenere la corrente (in ampere) che l'alimentatore deve erogare è necessario dividere la potenza assorbita del carico (in watt) per 12 (la tensione in entrata). Esempio: Se il carico è di 120 watt, la fonte di alimentazione deve essere in grado di erogare: (220 / 12) = 18,3 ampere

Esecuzione della connessione:

Gli inverter Belkin da 120 e 300 watt sono stati progettati per collegare la batteria dell'automobile da 12 voltattraverso l'accendisigari.

Per collegare edutilizzarequesti inverter,eseguirequeste simplici procedure:

1. Estrarre l'accendisigari ed inserire saldamente la spina dell'adattatore nella presa. Accertarsi che presa e spina dell'adattatore siano pulite e asciutte.
2. Collegare la propria apparecchiatura o attrezzare alla presa c.a. dell'inverter.
3. Portare l'interruttore dell'inverter in posizione ON (1).
4. Accertarsi che il LED di alimentazione sull'inverter sa acceso e VERDE. La spia VERDE indica che l'inverter è "pronto a funzionare". 5. Ascendere la propria attrezzzatura.

Non bruciare il fusibile:

Tutti gli inverter Belkin sono corredati di un fusibile di riserva, nel caso quello originale si dovesse bruciare. La maggior parte dei fusibili si brucia a causa dell'inversione di polarità o di un corto circuito che siouldo verificare all'interno dell'apparecchiatura o dell'attrezzatura attivata. Applicando la dovuta cura, non dovrebbe essere necessario sostituire il fusibile dell'inverter.

Sostituzione del fusibile:

Inverter Belkin da 140 watt / 300 watt

Innanzitutto, estrarre il cavo di alimentazione alla presa dell'accendisigari. E' possibile accedere migliormente al comparto dei fusibili sul retro dell'unità quello di ricambio. E' importante ricordare che il fusabile sostituito è essere nelle stesso tipo e potenza nominale indicati. Prima di riaccendere l'inverter, accertarsi di aver corretto le cause del sovraccarico che hanno fatto bruciare il fusibile.

1. Apriere il coperchio dell'alloggiamento fusibili
2. Sostituire il fusibile bruciato con un nuovo fusibile a forcella.

La fonte di alimentazione

A motore spento, la maggior parte delle batterie erogano una buona quantità di corrente all'inverter per una o due ore. L'effettiva durata dell'erogazione dipende da numerose variabili, tra cui l'èta e le condizioni della batteria e dal livello di potenza richiesto dall'attrezatura da azionare.

Se si utilizes l'inverter a motore spento, è consigilabile avviare il motore ogni ora e lasciarlo in funzione per circa 10 minuti per ricaricare la batteria. E' consigilabile inolte spegnere l'apparecchiatura collegata all'inverter prima di spegnere il motore.

Nonostante non sia necessario staccare l'inverter prima di avviare il motore, l'inverter potrebbe momentaneamente smettere di funzionare a causa della temporanea diminuzione della tensione della batteria. Quando l'inverter non eroga corrente,esso assorbé un amperaggio molto basso dalla batteria (da < 0,3 ampere a < 0,4 ampere in base al modello) e più essere lasciato collegato alla batteria per un massimo di 3 ore. Tuttavia, consigliamo di staccare sempre l'inverter quando non viene utilizzato.

Nota:

• Alcuni impianti delle autovetture non consentonoagli inverteri di funzionare se la vettura non è accesa. Se l'inverter non sta generando potenza, provare a portare l'accensione nella posizione intermedia.

Arresto automatico e condizioni di sicurezza associate:

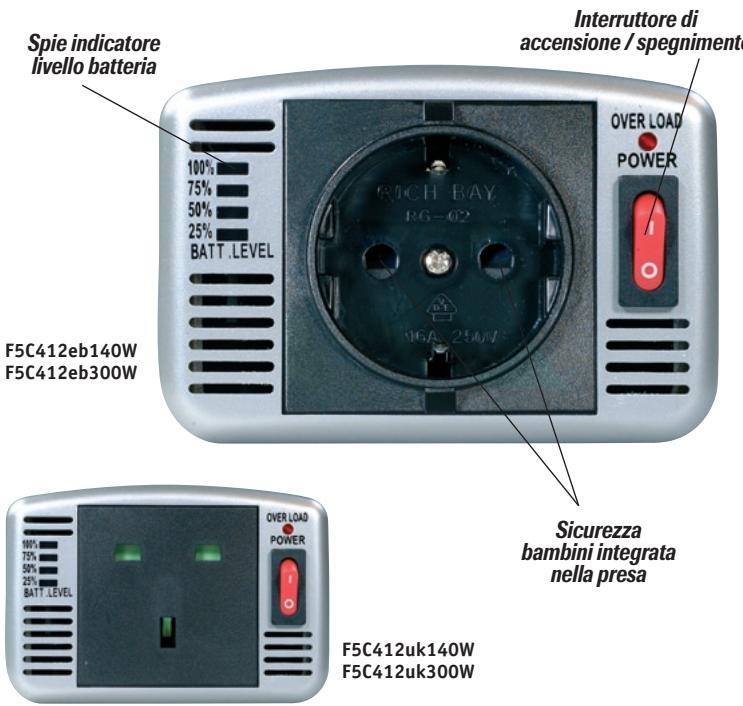

I modeli di inverter Belkin da 140 e 300 watt sono dotati di uno straordinarioistema di averporto mediante LED che funzione congiuntamente alla funzione di arresto automatico. Questa spia funziona nel segmente modo:

ROSSO: sovracco / batteria scarica

L'inverter si ferma automaticamente quando si verifica uno dei seguenti problemi:

1. La potenza in entrata alla batteria scende a meno di 10,4 volt.
2. La potenza in uscita alla batteria supera i 15 volt.
3. La potenza continua assorbita dell'apparecchiatura supera i parametri di progettazione dell'inverter.

Indicatore livello batteria
Livello di carica approssimativo	Tensione batteria circuito aperto
100%	13.7
75%	12.7
50%	11.7
25%	10.7
0%	< 10.6

Funzioni di sicurezza supplementari:

1. Arresto automatico quando la temperatura del circuito interno supera i parametri di progettazione standard per un funzionamento sicuro.
2. Allarme acustico continuo:
   a. Quando la potenza in entrata alla fonte di alimentazione scende da 12 a 11 volt.
   b. Quando la temperatura del circuito interno supera i parametri di progettazione standard per un funzionamento sicuro.

Nel caso di arresto automatico o di un allarme continuo, portare l'interruttore dell'inverter in posizione OFF (0) sono a quando la causa del problema non è stata identificata ed eliminata.

• Il modello da 300W Belkin è dotato di una ventola di raffreddamento che devefunzione continuamente per tutte la durata di funzionamento dell'inverter. L'arresto automatico causato da una temperature di circuitoecessiva si verifica quando la ventola di raffreddamento non è in grado di manteneri parametri di progettazione per un funzionamento sicuro dell'inverter.

Per mantenere l'inverter nelle giuste condizioni di esercizio, notare le seguenti precauzioni di sicurezza:

• UMIDITA:mantere l'inverter asciutto. Non esporlo all'umidita.
• CALORE: la temperature ambiente dell'aria deve essere compresa tra i 10^ C ed i 26^ C. Non posizionare l'inverter sopra o vicino a fonti di calore. Non posizionare l'inverter nella luce solare diretta.
• VENTILAZIONE: per dispersere il calorie generato dall'inverter in funzione, mantenere una Buona ventilazione. Durante l'utilizzo, mantenere diversi centimetri di spazio libero attorno alla parte superiore ed ai lati dell'inverter.

ATTENZIONE: la maggior parte dei circuiti degli ascendisigari previsti nelle automobili utilizza fusibili da 10-20 ampere.

Cavi di connessione diretta alla batteria: Soltanto per gli inverter Belkin da 300 watt: - F5C412uk300W & F5C412eb300W

Nota:

• Se l'attrezzatura o l'apparecchiatura che si desidera utilizzato richiedono più di 150 watt di potenza continua, l'inverter Belkin da 300 watt va collegato direttamente alla fonte di alimentazione utilizzato i cavi di connessione diretta alla batteria. In caso contrario, si sono provocare gravi danni al cavo di alimentazione o alla presa dell'accendisigari nella vettra.

CAUTELA:

Valido sostanto per i modelli:

F5C412uk300w e F5C412eb300W

DA UTILIZZARE CON LA SPINA DELL'ACCENDISIGARI:

ATTENZIONE: se l'inverter dovesse richiedere più di 150 watt c.a., NON collegare l'inverter atraverso la presa dell'accendisigari. RISCHIO DI SURRISCALDAMENTO DEI FILI E POSSIBLE INCENDIO. Se si utilizzato apparente che richiedono in TOTALE 150 watt o altre, collegare l'inverter direttamente ai terminali della batteria dell'autovettura utilizzato il morsetto per la batteria fornito.

1. Inserire la spina dell'accendisigari dell'inverter nella presa dell'accendisigari della vettura.

Note: accertarsi che l'inverter non sia ACCESO quando si accende l'autovettura. In caso contrario, un picco di tensione della vettura potrebbe danneggiare l'inverter o l'apparecchiatura adesso collegata.

1. Accendere l'inverter (l'interruttori si trova sul lato anteriore dell'unità vicino alle prese elettriche da 220 volt). Se il LED di stato si accende di VERDE, significa che l'unità sta funzionando correttamente. Se il LED di stato si accende di ROSSO, spegnere immediatamente l'unità e controllare tutte le connessioni.
2. Inserire l'apparecchiatura (da meno di 150 watt) in una delle prese elettriche da 220 volt. Accendere l'apparecchiatura per iniziare ad operare. Fin tanto che il LED di stato sul pannello frontale dell'inverter è VERDE, l'apparecchiatura può essere fatta funzionare normalmente.

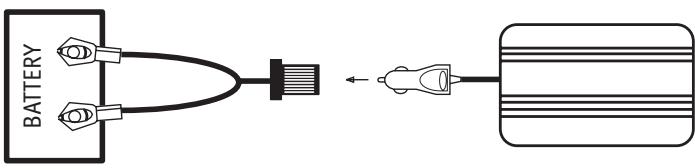

COLLEGAMENTO AD UNA BATTERIA DA 12 VOLT UTILIZZANDO I MORSETTI

1. Inserire la spina dell'accendisigari dell'inverter nella presa del cavo di collegamento del morsetto per batteria.
2. Collegare il morsetto della batteria rosso (+) all'attacco rosso (+) della batteria.
   Collegare il morsetto della batteria nero (-) all'attacco nero (-) della batteria.
3. Accendere l'inverter. Se il LED di stato si illumina con la spia VERDE, significa che l'unità sta funzionando correttamente. Se il LED di stato si illumina con la spia ROSSA, spegnere immediatamente l'unità e controllare tutte le connessioni.
4. Inserire la propria apparecchiatura da 220 volt in una delle prese elettriche dell'inverter da 220 volt. Accendere l'apparecchiatura per iniziare ad operare. Fin tanto che il LED di stato dell'inverter è VERDE, l'apparecchiatura può essere fattà funzionare normalmente.

Note: accertarsi che l'inverter non sia ACCESO quando si accende l'autovettura. In caso contrario, un picco di tensione della vettura potrebbe danneggiare l'inverter o l'apparecchiatura ad essere collegata.
