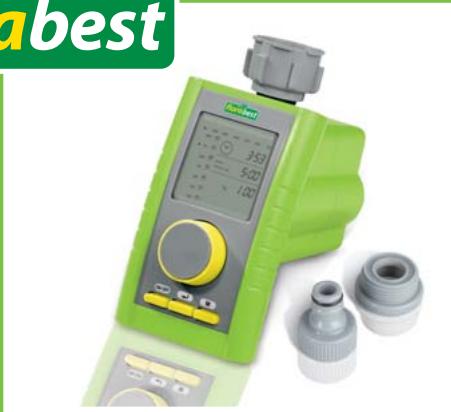

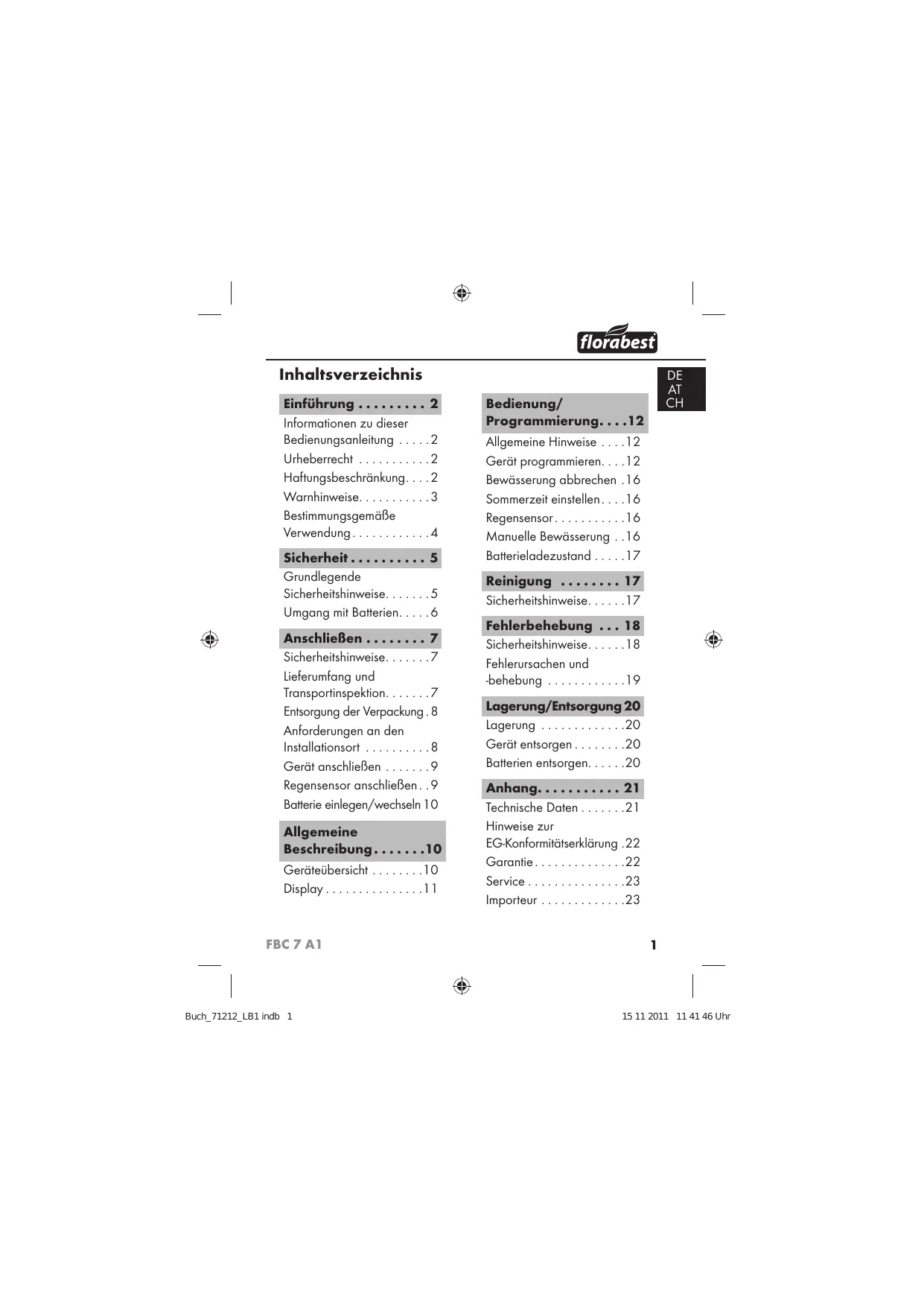

• Inhaltsverzeichnis Einführung p. 2
• Informationen zu dieser Bedienungsanleitung p. 2
• Urheberrecht p. 2
• Haftungsbeschränkung p. 2
• Warnhinweise p. 3
• Bestimmungsgemäße Verwendung p. 4
• Sicherheit p. 5
• Grundlegende Sicherheitshinweise p. 5
• Umgang mit Batterien p. 6
• Anschließen p. 7
• Sicherheitshinweise p. 7
• Lieferumfang und Transportinspektion p. 7
• Entsorgung der Verpackung . 8 Anforderungen an den Installationsort p. 8
• Gerät anschließen p. 9
• Regensensor anschließen p. 9
• Batterie einlegen/wechseln 10 Allgemeine Beschreibung p. 10
• Geräteübersicht p. 10
• Display FBC 7 A1 Buch_71212_LB1 indb 1 p. 11

• Bedienung/ Programmierung p. 12
• Allgemeine Hinweise p. 12
• Gerät programmieren p. 12
• Bewässerung abbrechen .16 Sommerzeit einstellen p. 16
• Regensensor p. 16
• Manuelle Bewässerung p. 16
• Batterieladezustand p. 17
• Reinigung p. 17
• Sicherheitshinweise p. 17
• Fehlerbehebung p. 18
• Sicherheitshinweise p. 18
• Fehlerursachen und -behebung p. 19
• Lagerung/Entsorgung 20 Lagerung p. 20
• Gerät entsorgen p. 20
• Batterien entsorgen p. 20
• Anhang p. 21
• Technische Daten p. 21
• Hinweise zur EG-Konformitätserklärung .22 Garantie p. 22
• Service p. 23
• Importeur p. 23

15 11 2011 11 41 46 Uhr Einführung Einführung

Informationen zu dieser Bedienungsanleitung Diese Bedienungsanleitung ist Bestandteil des Bewässerungscomputers FBC 7 A1 (nachfolgend als Gerät bezeichnet) und gibt Ihnen wichtige Hinweise für den bestimmungsgemäßen Gebrauch, die Sicherheit, den Anschluss sowie die Bedienung des Gerätes. Die Bedienungsanleitung muss ständig in der Nähe des Gerätes verfügbar sein. Sie ist von jeder Person zu lesen und anzuwenden, die mit der Bedienung und Störungsbehebung des Gerätes beschäftigt ist. Bewahren Sie diese Bedienungsanleitung auf und geben Sie diese mit dem Gerät an Nachbesitzer weiter. Urheberrecht Diese Dokumentation ist urheberrechtlich geschützt. Jede Vervielfältigung, bzw. jeder Nachdruck, auch auszugsweise, sowie die Wiedergabe der Abbildungen, auch im veränderten Zustand ist nur mit schriftlicher Zustimmung des Herstellers gestattet. Haftungsbeschränkung Alle in dieser Bedienungsanleitung enthaltenen technischen Informationen, Daten und Hinweise für den Anschluss und die Bedienung entsprechen dem letzten Stand bei Drucklegung und erfolgen unter Berücksichtigung unserer bisherigen Erfahrungen und Erkenntnisse nach bestem Wissen. Aus den Angaben, Abbildungen und Beschreibungen in dieser Anleitung können keine Ansprüche hergeleitet werden. Der Hersteller übernimmt keine Haftung für Schäden aufgrund von Nichtbeachtung der Anleitung, nicht bestimmungsgemäßer Verwendung, unsachgemäßen Reparaturen, unerlaubt vorgenommenen Veränderungen oder Verwendung nicht zugelassener Ersatzteile.

Buch_71212_LB1 indb 2 FBC 7 A1 15 11 2011 11 41 47 Uhr Einführung Warnhinweise

In der vorliegenden Bedienungsanleitung werden folgende Warnhinweise verwendet: WARNUNG Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine mögliche gefährliche Situation. Falls die gefährliche Situation nicht vermieden wird, kann dies zu Verletzungen führen. ► Die Anweisungen in diesem Warnhinweis befolgen, um Verletzungen von Personen zu vermeiden. ACHTUNG Ein Warnhinweis dieser Gefahrenstufe kennzeichnet einen möglichen Sachschaden. Falls die Situation nicht vermieden wird, kann dies zu Sachschäden führen. ► Die Anweisungen in diesem Warnhinweis befolgen, um Sachschäden zu vermeiden. HINWEIS ► Ein Hinweis kennzeichnet zusätzliche Informationen, die den Umgang mit dem Gerät erleichtern. FBC 7 A1 Buch_71212_LB1 indb 3

15 11 2011 11 41 47 Uhr Einführung Bestimmungsgemäße Verwendung

Dieses Gerät ist nur für den nicht gewerblichen Gebrauch zur Steuerung von Regnern und Bewässerungssystemen bestimmt. Das Gerät darf nur im Außenbereich verwendet werden. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. WARNUNG Gefahr durch nicht bestimmungsgemäße Verwendung! Von dem Gerät können bei nicht bestimmungsgemäßer Verwendung und/oder andersartiger Nutzung Gefahren ausgehen. ► Das Gerät ausschließlich bestimmungsgemäß verwenden. ► Die in dieser Bedienungsanleitung beschriebenen Vorgehensweisen einhalten. Ansprüche jeglicher Art wegen Schäden aus nicht bestimmungsgemäßer Verwendung sind ausgeschlossen. Das Risiko trägt allein der Benutzer.

Buch_71212_LB1 indb 4 FBC 7 A1 15 11 2011 11 41 47 Uhr Sicherheit Sicherheit

In diesem Kapitel erhalten Sie wichtige Sicherheitshinweise im Umgang mit dem Gerät. Dieses Gerät entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann zu Personen- und Sachschäden führen. Grundlegende Sicherheitshinweise Beachten Sie für einen sicheren Umgang mit dem Gerät die folgenden Sicherheitshinweise: ■ Kontrollieren Sie das Gerät vor der Verwendung auf äußere sichtbare Schäden. Nehmen Sie ein beschädigtes oder heruntergefallenes Gerät nicht in Betrieb. ■ Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. ■ Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. ■ Lassen Sie Reparaturen am Gerät nur von autorisierten Fachbetrieben oder dem Kundenservice durchführen. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Zudem erlischt der Garantieanspruch. ■ Eine Reparatur des Gerätes während der Garantiezeit darf nur von einem vom Hersteller autorisierten Kundendienst vorgenommen werden, sonst besteht bei nachfolgenden Schäden kein Garantieanspruch mehr. FBC 7 A1 Buch_71212_LB1 indb 5

15 11 2011 11 41 47 Uhr Sicherheit ■ Defekte Bauteile dürfen nur gegen Original-Ersatzteile ausgetauscht werden. Nur bei diesen Teilen ist gewährleistet, dass sie die Sicherheitsanforderungen erfüllen werden.

■ Direkte Sonneneinstrahlung vermeiden. ■ Das Gerät nicht in der Nähe von offenen Flammen betreiben. ■ Überprüfen Sie das Gerät und seine Zuleitungen in regelmäßigen Abständen auf Dichtheit und einwandfreie Funktion. Umgang mit Batterien WARNUNG Gefahr durch nicht ordnungsgemäße Verwendung! Für den sicheren Umgang mit Batterien beachten Sie folgende Sicherheitshinweise: ► Werfen Sie Batterien nicht ins Feuer. ► Schließen Sie Batterien nicht kurz. ► Versuchen Sie nicht, Batterien wieder aufzuladen. ► Überprüfen Sie regelmäßig die Batterien. Ausgetretene Batteriesäure kann dauerhafte Schäden am Gerät verursachen. Im Umgang mit beschädigten oder ausgelaufen Batterien besondere Vorsicht walten lassen. Verätzungsgefahr! Schutzhandschuhe tragen. ► Batterien für Kinder unzugänglich aufbewahren. Bei Verschlucken umgehend einen Arzt aufsuchen. ► Entnehmen Sie die Batterien aus dem Gerät, wenn Sie das Gerät längere Zeit nicht benutzen.

Buch_71212_LB1 indb 6 FBC 7 A1 15 11 2011 11 41 47 Uhr Anschließen Anschließen

Sicherheitshinweise WARNUNG Bei der Inbetriebnahme des Gerätes können Personen- und Sachschäden auftreten! Beachten Sie den folgenden Sicherheitshinweis, um Gefahren zu vermeiden: ► Verpackungsmaterialien dürfen nicht zum Spielen verwendet werden. Es besteht Erstickungsgefahr. Lieferumfang und Transportinspektion Das Gerät wird standardmäßig mit folgenden Komponenten geliefert:

Bewässerungscomputer Adapter 33,3 mm auf 26,5 mm (G1“ auf G3/4“) Kupplungsstück Bedienungsanleitung HINWEIS ► Prüfen Sie die Lieferung auf Vollständigkeit und auf sichtbare Schäden. ► Bei einer unvollständigen Lieferung oder Schäden infolge mangelhafter Verpackung oder durch Transport wenden Sie sich an die Service-Hotline (siehe Kapitel Service). FBC 7 A1 Buch_71212_LB1 indb 7

15 11 2011 11 41 48 Uhr Anschließen Entsorgung der Verpackung

Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar. Die Rückführung der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Entsorgen Sie nicht mehr benötigte Verpackungsmaterialien gemäß den örtlich geltenden Vorschriften. HINWEIS ► Heben Sie wenn möglich die Originalverpackung während der Garantiezeit des Gerätes auf, um das Gerät im Garantiefall ordnungsgemäß verpacken zu können. Anforderungen an den Installationsort Für einen sicheren und fehlerfreien Betrieb des Gerätes muss der Installationsort folgende Voraussetzungen erfüllen: ■ Die Temperatur des durchfließenden Wassers darf max. 40°C betragen. ■ Nur klares Süßwasser verwenden. ■ Das Gerät senkrecht mit dem Schlauchanschluss nach unten anschließen. ■ Minimale Betriebstemperatur +5°C

Buch_71212_LB1 indb 8 FBC 7 A1 15 11 2011 11 41 48 Uhr Anschließen Gerät anschließen

ACHTUNG Der Bewässerungscomputer darf nur an einer Trinkwasserentnahmestelle mit Sicherungseinrichtung angeschlossen werden, die mindestens TYP HD nach EN 1717 (Rückflussverhinderer mit Rohrbelüftung) entspricht. ► Entsprechende Adapter sind im Fachhandel erhältlich. HINWEIS ► Das Gerät ist mit einer Überwurfmutter 6 für Wasserhähne mit 33,3 mm-Gewinde (G 1") ausgestattet. Der Adapter 10 dient zum Anschluss des Gerätes an Wasserhähne mit 26,5 mmGewinde (G ³⁄₄"). Sollten bei der Verwendung des Adapters 10 Undichtigkeiten/Leckagen auftreten, muss das Gewinde des Wasserhahns mit Teflon-Dichtungsband umwickelt werden. ♦ Für 26,5 mm-Gewinde (G ³⁄₄“): Schrauben Sie den Adapter 10 auf den Wasserhahn. ♦ Schrauben Sie die Überwurfmutter 6 auf das Gewinde des Wasserhahns bzw. des Adapters. ♦ Schrauben Sie das Kupplungsstück 11 auf den Schlauchanschluss. An das Kupplungsstück können Sie dann einen Schlauch anschließen. ♦ Öffnen Sie den Wasserhahn. Regensensor anschließen HINWEIS ► Beachten Sie die Bedienungsanleitung des Regensensors. ♦ Die beiden Hebel zum Entriegeln der Klemmen 7 nach oben schieben. ♦ Die Kabelenden des Anschlusskabels in die Klemmen 7 einstecken und die beiden Hebel zum Verriegeln nach unten schieben. FBC 7 A1 Buch_71212_LB1 indb 9

15 11 2011 11 41 48 Uhr Allgemeine Beschreibung

Batterie einlegen/wechseln ♦ Entriegeln Sie das Batteriefach und ziehen sie das Batteriefach nach unten aus dem Gerät heraus. ♦ Entnehmen Sie die leeren Batterien. ♦ Legen Sie 2 Batterien Größe AA (LR06 - Mignon) in das Batteriefach ein. Achten Sie dabei auf die angegebene Polarität. ♦ Schieben Sie das Batteriefach in das Gerät, bis es einrastet. Das Display wird eingeschaltet, die Systemzeit startet bei 0:00 und die Stundenanzeige blinkt für kurze Zeit. Allgemeine Beschreibung Geräteübersicht Siehe hierzu Abbildungen auf der Ausklappseite. Display

Drehknopf: einstellbare Werte ändern

Klemmen für Anschluss eines Regensensors

Adapter G1“ auf G3/4“

Kupplungsstück FBC 7 A1 15 11 2011 11 41 49 Uhr Allgemeine Beschreibung Display

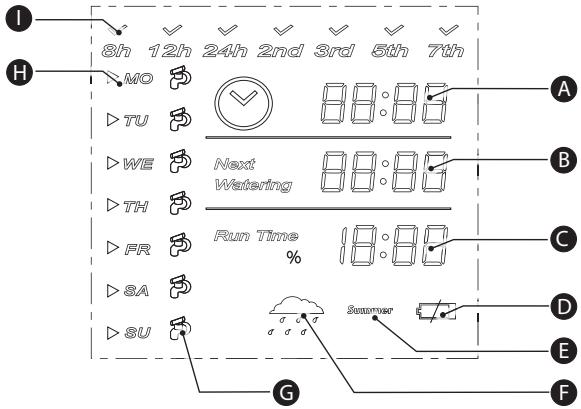

Anzeigebereich FBC 7 A1 Buch_71212_LB1 indb 11

Uhrzeit der nächsten Bewässerung

Bewässerungsdauer/Wasser-Haushalt

Bewässerungsintervall

15 11 2011 11 41 50 Uhr Bedienung/Programmierung

Bedienung/Programmierung In diesem Kapitel erhalten Sie wichtige Hinweise zur Bedienung und Programmierung des Gerätes. Allgemeine Hinweise ■ Durch Drücken der Taste M 3 aktivieren Sie den Programmiermodus. Sie können entweder alle Einstellungen hintereinander vornehmen oder durch mehrmaliges Drücken der Taste M 3 zwischen folgenden Einstellmöglichkeiten umschalten:

Systemzeit (aktuelle Uhrzeit/Wochentag) Wasser-Haushalt in % Uhrzeit der nächsten Bewässerung Dauer der Bewässerung Bewässerungsintervall Standby (Programmiermodus beendet und Bewässerungsprogramm aktiv). ■ Nach ca. 1 Minute ohne Eingabe kehrt das Gerät in den Standby-Modus zurück. Alle bereits programmierten Werte bleiben erhalten. ■ Durch Drücken der Taste ON/OFF 5 kann der Programmiermodus jederzeit beendet werden. Alle bereits programmierten Werte bleiben erhalten. Gerät programmieren Systemzeit ( A ) ♦ Drücken Sie einmal die Taste M 3 . Die Stundenanzeige und das Uhrsymbol blinken. ♦ Stellen Sie mit dem Drehknopf 2 den gewünschten Wert ein 4 . Die Minutenanzeige und und drücken Sie die Taste das Uhrsymbol blinken.

Buch_71212_LB1 indb 12 FBC 7 A1 15 11 2011 11 41 55 Uhr Bedienung/Programmierung ♦ Stellen Sie mit dem Drehknopf 2 den gewünschten Wert ein 4 . Das Uhrsymbol und ein und drücken Sie die Taste Dreieck vor dem aktuell eingestellten Wochentag blinken.

♦ Stellen Sie mit dem Drehknopf 2 den Wochentag ein und 4 . Das Symbol % und der aktuell drücken Sie die Taste eingestellte Wert für den Wasser-Haushalt blinken. Wasser-Haushalt ( C ) HINWEIS ► Die Einstellung für den Wasser-Haushalt beeinflusst die Bewässerungsdauer: 0%: Bewässerung deaktiviert. <100%: Bewässerungsdauer um den eingestellten Faktor verringert =100%: Bewässerungsdauer so groß wie eingestellt >100%: Bewässerungsdauer um den eingestellten Faktor verlängert. ♦ Drücken Sie mehrmals die Taste M 3 , bis das Symbol % und der aktuell eingestellte Wert für den Wasser-Haushalt blinken (nicht notwendig, wenn Sie zuvor die Systemzeit programmiert haben). ♦ Stellen Sie mit dem Drehknopf 2 den gewünschten Wert ein und 4 . Die Anzeige Next Watering drücken Sie die Taste (Nächste Bewässerung) und die Stundenanzeige blinken. FBC 7 A1 Buch_71212_LB1 indb 13

15 11 2011 11 41 56 Uhr Bedienung/Programmierung

Uhrzeit der nächsten Bewässerung ♦ Drücken Sie mehrmals die Taste M 3 , bis die Anzeige Next Watering (Nächste Bewässerung) und die Stundenanzeige blinken (nicht notwendig, wenn Sie zuvor den Wasser-Haushalt programmiert haben). ♦ Stellen Sie mit dem Drehknopf 2 den gewünschten Wert ein 4 . Die Minutenanzeige und und drücken Sie die Taste die Anzeige Next Watering blinken. ♦ Stellen Sie mit dem Drehknopf 2 den gewünschten Wert ein 4 . Die Anzeige Run Time und drücken Sie die Taste (Bewässerungsdauer) und die Stundenanzeige blinken. Bewässerungsdauer ( C ) ♦ Drücken Sie mehrmals die Taste M 3 , bis die Anzeige Run Time und die Stundenanzeige blinken (nicht notwendig, wenn Sie zuvor die Uhrzeit der nächsten Bewässerung programmiert haben). ♦ Stellen Sie mit dem Drehknopf 2 den gewünschten Wert ein 4 . Die Minutenanzeige und und drücken Sie die Taste die Anzeige Run Time blinken. ♦ Stellen Sie mit dem Drehknopf 2 den gewünschten Wert ein 4 . Die Anzeige zur Einstellung und drücken Sie die Taste der Bewässerungshäufigkeit blinkt.

Buch_71212_LB1 indb 14 FBC 7 A1 15 11 2011 11 41 57 Uhr Bedienung/Programmierung Bewässerungs-Häufigkeit ( H oder I )

HINWEIS ► Sie können die Bewässerungshäufigkeit einstellen über das Bewässerungsintervall ( I ) oder über die Wochentage ( H ). Bewässerungsintervall ( I ) ♦ Drücken Sie mehrmals die Taste M 3 , bis die Anzeige zur Einstellung der Bewässerungshäufigkeit blinkt (nicht notwendig, wenn Sie zuvor die Bewässerungsdauer programmiert haben). ♦ Stellen Sie mit dem Drehknopf 2 das gewünschte Bewässerungsintervall ein: 8h/12h/24h (alle 8/12/24 Stunden) bzw. 2nd/3rd/5th/7th (jeden 2./3./5./7. Tag). 4 . Der Programmier-Modus wird ♦ Drücken Sie die Taste beendet und das Bewässerungsprogramm ist aktiv. Wochentage ( H ) ♦ Drücken Sie mehrmals die Taste M 3 , bis die Anzeige zur Einstellung der Bewässerungshäufigkeit blinkt (nicht notwendig, wenn Sie zuvor die Bewässerungsdauer programmiert haben). ♦ Wählen Sie nacheinander die Wochentage mit dem Drehknopf 2 an und stellen Sie ggf. durch mehrmaliges Drücken der Taste 4 ein, ob an diesem Wochentag eine Bewässerung stattfinden soll (Symbol wird angezeigt) oder nicht (Symbol wird nicht angezeigt). ♦ Drücken Sie die Taste M 3 , um die Programmierung abzuschließen. Der Programmier-Modus wird beendet und das Bewässerungsprogramm ist aktiv. FBC 7 A1 Buch_71212_LB1 indb 15

15 11 2011 11 41 58 Uhr Bedienung/Programmierung

Bewässerung abbrechen ♦ Drücken Sie während der Bewässerung die Taste ON/OFF 5 , um die Bewässerung zu beenden. Sommerzeit einstellen ♦ Drücken Sie, während das Gerät im Standby-Modus ist, die 4 für mindestens 2 Sekunden. Im Display erTaste scheint Summer und die Uhrzeit wird um 1 Stunde vorgestellt. 4 erneut für 2 Sekun♦ Drücken Sie halten Sie die Taste den, um die Sommerzeit zu deaktivieren. Regensensor Vor jeder Bewässerung wird das Signal vom optionalen Regensensor abgefragt: LOW: Bewässerung wird wie programmiert ausgeführt. HIGH: Bewässerung wird nicht ausgeführt. Das Regensensor-Symbol F blinkt eine Minute lang. Manuelle Bewässerung ♦ Drücken Sie die Taste ON/OFF 5 . Die Anzeige Run Time (Bewässerungsdauer) und die Stundenanzeige blinken. ♦ Stellen Sie mit dem Drehknopf 2 den gewünschten Wert ein 4 . Die Minutenanzeige und und drücken Sie die Taste die Anzeige Run Time blinken. ♦ Stellen Sie mit dem Drehknopf 2 den gewünschten Wert ein 4 . Die Bewässerung startet. und drücken Sie die Taste Nach Ablauf der eingestellten Zeit wird die Bewässerung beendet und das Gerät kehrt in den Standby-Modus zurück.

Buch_71212_LB1 indb 16 FBC 7 A1 15 11 2011 11 42 00 Uhr Bedienung .../Reinigung Batterieladezustand

Bei geringem Batterieladezustand blinkt das Symbol D . Alle anderen Anzeigen sind deaktiviert. Solange das Symbol blinkt, ist keine Bewässerung möglich. Eine evtl. laufende Bewässerung wird abgebrochen. HINWEIS ► Die Programmierung wird für 120 Sekunden gespeichert. Dauert der Batteriewechsel länger, muss das Gerät neu programmiert werden. Reinigung Sicherheitshinweise ACHTUNG Mögliche Beschädigung des Gerätes. Eindringende Feuchtigkeit kann zu einer Beschädigung des Gerätes führen. ► Stellen Sie sicher, dass bei der Reinigung keine Feuchtigkeit in das Batteriefach eindringt, um eine irreparable Beschädigung des Gerätes zu vermeiden. ■ Reinigen Sie das Gehäuse ausschließlich mit einem leicht feuchten Tuch und einem milden Spülmittel. FBC 7 A1 Buch_71212_LB1 indb 17

15 11 2011 11 42 01 Uhr Reinigung/Fehlerbehebung

Sieb reinigen ♦ Schließen Sie den Wasserhahn. ♦ Lassen Sie das Gerät leerlaufen. ♦ Schrauben Sie die Überwurfmutter 6 vom Gewinde des Wasserhahns bzw. des Adapters ab. ♦ Entnehmen Sie das kegelförmige Sieb aus dem Wasserzulauf in der Überwurfmutter. ♦ Reinigen Sie das Sieb. ♦ Setzen Sie das Sieb wieder ein. ♦ Schrauben Sie die Überwurfmutter 6 auf das Gewinde des Wasserhahns bzw. des Adapters. ♦ Öffnen Sie den Wasserhahn. Fehlerbehebung In diesem Kapitel erhalten Sie wichtige Hinweise zur Störungslokalisierung und Störungsbehebung. Beachten Sie die Hinweise, um Gefahren und Beschädigungen zu vermeiden. Sicherheitshinweise WARNUNG Beachten Sie die folgenden Sicherheitshinweise, um Gefahren und Sachschäden zu vermeiden: ► Reparaturen an Elektrogeräten dürfen nur von Fachleuten durchgeführt werden, die vom Hersteller geschult sind. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer und Schäden am Gerät entstehen.

Buch_71212_LB1 indb 18 FBC 7 A1 15 11 2011 11 42 01 Uhr Fehlerbehebung Fehlerursachen und -behebung

Die nachfolgende Tabelle hilft bei der Lokalisierung und Behebung kleinerer Störungen: Fehler erscheint Anzeige auf dem Display keine Anzeige auf dem Display Bewässerung startet nicht Mögliche Ursache Behebung falsche Programmierung / Programmabsturz Entnehmen Sie die Batterien und warten Sie bis keine Anzeige mehr dargestellt wird. Setzen Sie dann die Batterien wieder ein. keine Batterien eingelegt Legen Sie Batterien ein. Batterien sind leer Ersetzen Sie die Batterien. Wasserhahn geschlossen Öffnen Sie den Wasserhahn. falsche Programmierung Prüfen Sie die Programmierung. HINWEIS ► Wenn Sie mit den vorstehend genannten Schritten das Problem nicht lösen können, wenden Sie sich bitte an den Kundendienst. FBC 7 A1 Buch_71212_LB1 indb 19

15 11 2011 11 42 02 Uhr Lagerung/Entsorgung

Lagerung/Entsorgung Lagerung ♦ Schließen Sie den Wasserhahn. ♦ Lösen Sie den Schlauch vom Kupplungsstück. ♦ Entriegeln Sie die Klemmen 7 und ziehen Sie das Anschlusskabel für den Regensensor heraus. ♦ Lassen Sie das Gerät leerlaufen. ♦ Lösen Sie die Überwurfmutter 6 . ♦ Entnehmen Sie die Batterien. ♦ Lagern Sie das Gerät in einer trockenen und frostfreien Umgebung. Gerät entsorgen Werfen Sie das Gerät keinesfalls in den normalen Hausmüll. Dieses Produkt unterliegt der europäischen Richtlinie 2002/96/EC WEEE (Waste Electrical and Electronic Equipment). Entsorgen Sie das Gerät über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Entsorgungseinrichtung. Beachten Sie die aktuell geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung. Batterien entsorgen Batterien dürfen nicht im Hausmüll entsorgt werden. Jeder Verbraucher ist gesetzlich verpflichtet, Batterien bei einer Sammelstelle seiner Gemeinde/seines Stadtteils oder im Handel abzugeben. Diese Verpflichtung dient dazu, dass Batterien einer umweltschonenden Entsorgung zugeführt werden können. Geben Sie Batterien nur im entladenen Zustand zurück. FBC 7 A1

Technische Daten Abmessungen (H x B x T) Gewicht Programmdauer 140 x 87 x 123

bis zu 7 Tage 34,5 - 827 kPa (0,34 - 8,27 bar)

Betriebsdruck max. Wassertemperatur Spannungsversorgung min. Durchflussmenge Wasseranschluss Schutzart Bewässerungsdauer Wasser-Haushalt Bewässerungsintervalle FBC 7 A1 Buch_71212_LB1 indb 21 2 Batterien 1,5 V Typ AA

l/min G3/4" (26,5mm) oder G1" (33,3 mm) IP X4 1 min - 958 min. (bei Wasser-Haushalt 200%)

8/12/24 Stunden/ 2/3/5/7 Tage oder individuelle Wahl der Wochentage

15 11 2011 11 42 02 Uhr Anhang

Hinweise zur EG-Konformitätserklärung Dieses Gerät entspricht hinsichtlich Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/EC. Die vollständige Original-Konformitätserklärung ist beim Importeur erhältlich. Garantie Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Das Gerät wurde sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Bitte bewahren Sie den Kassenbon als Nachweis für den Kauf auf. Bitte setzen Sie sich im Garantiefall mit Ihrer Servicestelle telefonisch in Verbindung. Nur so kann eine kostenlose Einsendung Ihrer Ware gewährleistet werden. HINWEIS ► Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Transportschäden, Verschleißteile oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter oder Akkus. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt. Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile.

Buch_71212_LB1 indb 22 FBC 7 A1 15 11 2011 11 42 02 Uhr Anhang Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden, spätestens aber zwei Tage nach Kaufdatum.

Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig. Service Service Deutschland Tel.: 0180 5772033 (0,14 EUR/Min. aus dem dt. Festnetz, Mobilfunk max. 0,42 EUR/Min.) E-Mail: kompernass@lidl.de IAN 71212 Service Österreich Tel.: 0820 201 222 (0,15 EUR/Min.) E-Mail: kompernass@lidl.at IAN 71212 Service Schweiz Tel.: 0842 665566 (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: kompernass@lidl.ch IAN 71212 Importeur KOMPERNASS GMBH BURGSTRASSE 21 44867 BOCHUM, GERMANY www.kompernass.com FBC 7 A1 Buch_71212_LB1 indb 23
