BEDIENUNGSANLEITUNG T4X TRONIC

FR Avant de dire le mode d'emploi, ouvre la page contenant les illustrations et familierisez-vous ensuite
BE avec toutes les fonctions de I'appareil.
Vouw voor het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies van
BE het apparaat.
DE Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit
AT allen Funktionen des Gerätes vertraut.

KompernaB GmbH

Burgstroße 21

Stand der Informationen: 09/2007 - Ident.-No.: T4X092007-2

DE BATTERIELADEGERAT
AT Bedienungs- und Sicherheitshinweise

FR/BE Instructions d'utilisation et consignes de sécurité Page 5
NL/BE Bedienings- en veilgheidsinstructies
DE/AT Bedienungs- und Sicherheitshinweise

Introduction

Bochum, le 30.09.2007

Hans Kompernaβ
-Gerant-

Technische gegevens

Ingangsspanning: 220 - 240V 50 / 60Hz

Inschakelstroom: <25A

Belast de lader nicht mechanisch!
Haal de lader van de netstroom als u de lader Niet gekrukt!

Producteigenschappen

Zu Ihrer Sicherheit. 24
Bestimmungsgemäß Verwendung. 24
Lieferumfang . 24
Teilebeschreibung. 24
Technische Daten.. 25

Sicherheit

Sicherheitshinweise. 25
Produktivigenschaften 27

Bedienung

Inbetriebnahme.. 27
AnschlieBen. 27
Trennen. 28
Lademodus auswahlen. 28
Reset/Einstellungen loschen . 28
Hin- und Herschalten zwischen Modus 1, 2 und 3. 28
Modus 1 (14,4V/0,8A). .Seite 28
Modus 2 (14,4V/3,6A) .Seite 28
Modus 3 (14,7V / 3,6A) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. ... .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... Seite 29
Leere (verbrauchte, überladene) Batterien regenerieren/ aufladen.. 29
Geräteschutzfungtion. 29
Überhitzungsschutz . 29

Wartung und Pflege . 29

Entsorgung. 30

Informationen

Service.. 30
Konformitäserklarung / Hersteller. 30

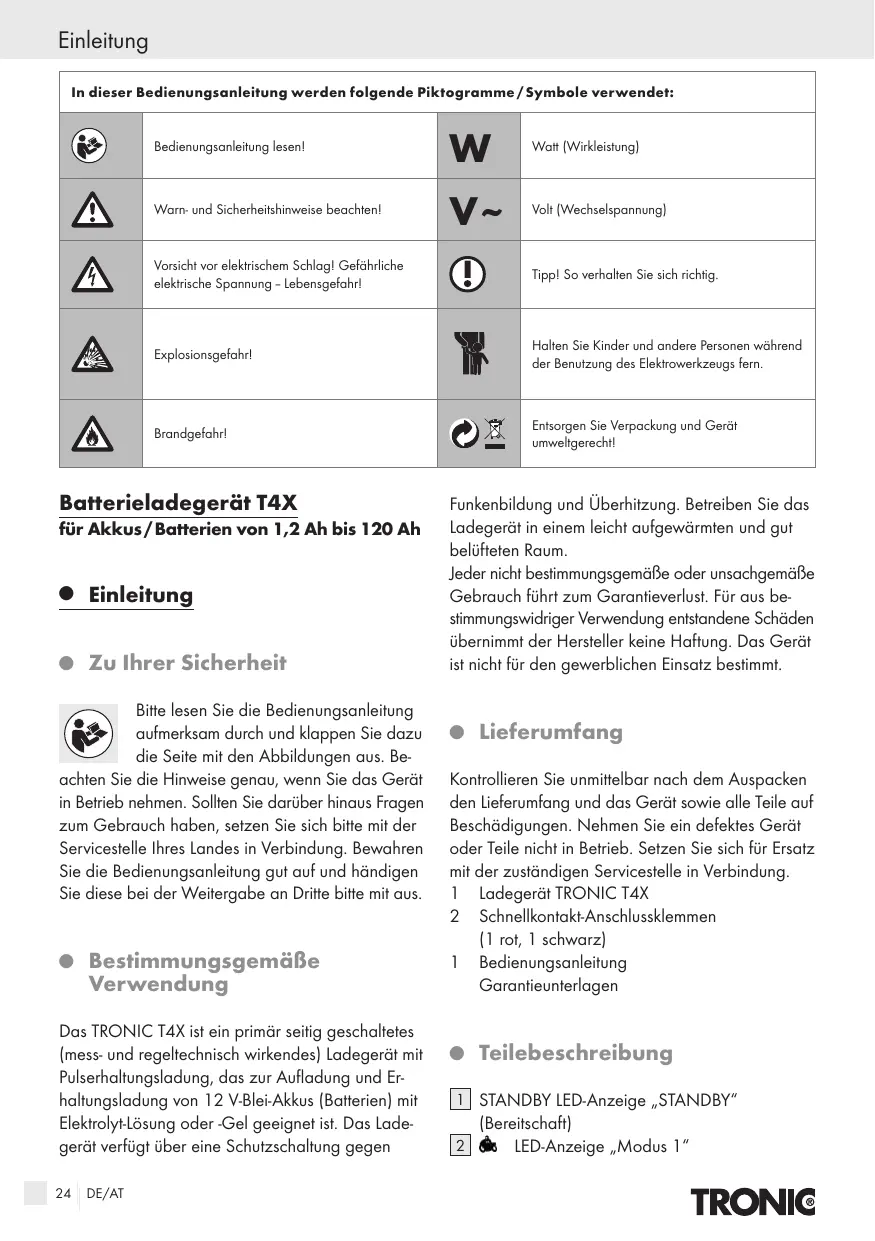

In dieser Bedienungsanleitung werden folgende Piktogramme / Symbole verwendet:
	Bedienungsanleitunglesen!	W	Watt (Wirkleistung)
	Warn- und Sicherheitshinweise beachten!	V~	Volt (Wechselspannung)
	Vorsicht vor elektrischem Schlag! Gefährliche elektrische Spannung - Lebensgefahr!		Tippl So verhalten Sie sich richtig.
	Explosionsgefahr!		Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern.
	Brandgefahr!		Entsorgen Sie Verpackung und Gerät umweitgerecht!

Batterieladegerät T4X für Akkus/Batterien von 1,2 Ah bis 120 Ah

- Einleitung

Zu Ihrer Sicherheit

Bitte lessen Sie die Bedienungsanleitung aufmerksam durch und klappen Sie dazu die Seite mit den Abbildungen aus. Be

acht den Sie die Hinweise bereits, wenn Sie das Gerät in Betriebnehmen. Sollten Sie darüber hinaus Fragen zum Gebrauch haben, setzen Sie sichitte mit der Servicestelle Ihres Landes in Verbindung. Bewahren Sie die Bedienungsanleitung gut auf und handigen Sie diese bei der Weitergabe an Dritteitte mit aus.

Bestimmungsgemäß Verwendung

Das TRONIC T4X ist ein primär dazu geschaltetes (mess- und regeltechnisch wirkendes) Ladegerät mit Pulserhaltungsladung, das zur Aufladung und Erhaltungsladung von 12 V-Blei-Akkus (Batterien) mit Elektrolyt-Lösung oder -Gel geeignet ist. Das Ladegerät verfügbar über eine Schutzschaltung gegen

Funkenbildung und Überhitzung. Betreiben Sie das Ladegerät in einem leicht aufgewärnten und gut belüfteten Raum.

Jeder nicht bestimmungsgemäß oder unsachgemäß Gebrauch führt zum Garantieverlust. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Das Gerät ist nicht für den gewerblichen Einsatz bestimmt.

- Lieferumfang

Kontrollieren Sie unmittelbar nach dem Auspacken den Lieferumfang und das Gerät sowie alle Teile auf Beschädigungen. Nehmen Sie ein defektes Gerät oder Teile nicht in Betrieb. Setzen Sie sich für Entsatz mit der zuständigen Servicestelle in Verbindung.

1 Ladegerät TRONIC T4X
2 Schnellkontakt-Anschlussklemmen (1 rot, 1 schwarz)
1 Bedienungsanleitung Garantieunterlagen

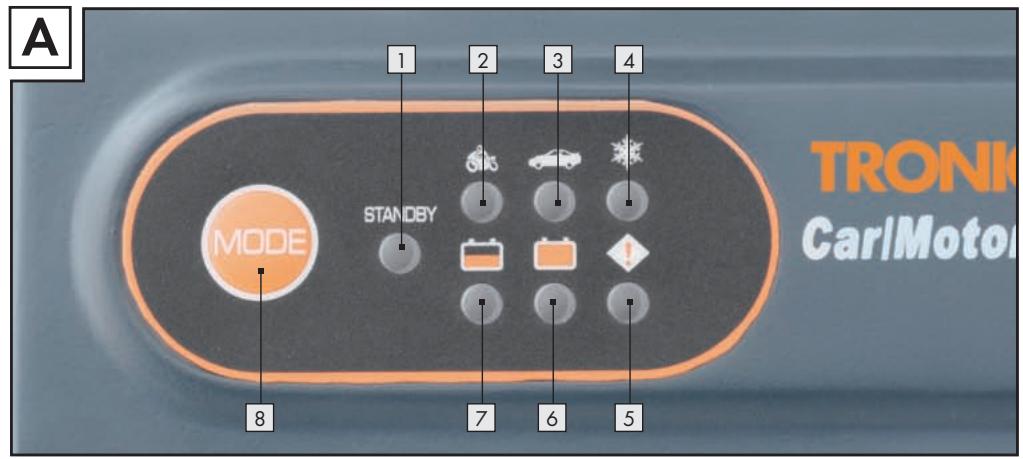

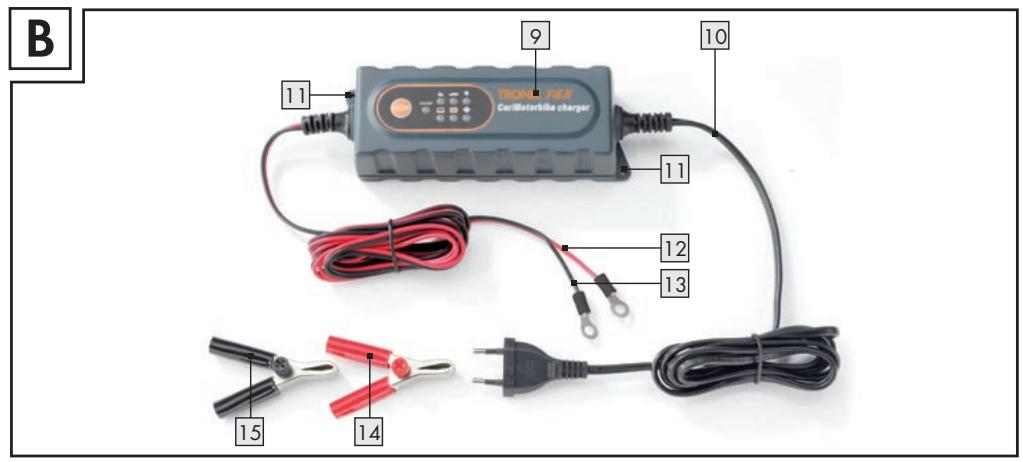

Teilebeschreibung

STANDBY LED-Anzeige „STANDBY" (Bereitschaft)
2 LED-Anzeige ,Modus 1"

3	LED-Anzeige „Modus 2"
4	LED-Anzeige „Modus 3"
5	LED-Anzeige „verpolter Anschluss/Fehler"
6	LED-Anzeige „vollständig aufgeladen"
7	LED-Anzeige „Ladevorgang aktiv"
8	Auswahltaste „MODE"
9	Ladegerät
10	Netzkabel mit Netzstecker
11	Befestigungslöcher
12	“+”-Pol-Anschlusskabel (rot), inkl. Ringschuh
13	“-”-“Pol-Anschlusskabel (schwarz), inkl. Ringschuh
14	“+”-“Pol-Schnellkontakt-Anschlussklemme (rot), inkl. roter Befestigungsschraube
15	“-”-“Pol-Schnellkontakt-Anschlussklemme (schwarz), inkl. schwarzer Befestigungsschraube

Technische Daten

Eingangsspannung:	220-240V ~ 50/60 Hz
Einschaltstrom:	< 25 A
Eingangsstrom:	max. 0,6 A (Effektivwert)
Leistungsaufnahme:	55 W
Rückstrom*:	< 5 mA (kein AC-Eingang)
Nennspannung:	12 VDC ---
Nennstrom:	0,8/3,6 A
Ladespannung:	14,4V ± 0,25 V oder 14,7V ± 0,25 V
Ladestrom:	3,6 A (3,6A ± 10% oder 0,8A ± 10%)
Rauschwert**:	max. 150 mV
Batterietyp:	12 V-Blei-Säure-Batterie 1,2 Ah-120 Ah
Gehäuseschutzart:	IP 65 (staubdicht, wasserdicht)
Abmessungen:	180x62x40mm (LxBxH)
Gewicht:	ca. 0,5kg
Geräuschpegel:	< 50 dB (A) (getestet aus 50cm Enternung)

* = Ruckstrom bezeichnet den Strom, den das Ladegerat aus der Batterie verbraucht, wenn kein Netzstrom angeschlossen ist. * = Rauschwert beschreibt die Störwerte von Strom und Spannung.

- Sicherheit

Sicherheitshinweise

Gefahr! Vermeiden Sie Lebens- und Verletzungsgefahr durch unsachgemäßen Gebrauch!
Betreiben Sie das Gerät nicht mit beschädigtem Kabel, Netzkabel oder Netzstecker.
Vorsicht! Beschädigte Netzkabel bedeuten Lebensgefahr durch elektrischen Schlag.
Lassen Sie das Netzkabel im Beschädigungsfall nur von autorisiertem und geschultem Fachpersonal reparieren! Setzen Sie sich im Reparaturfall mit der Servicestelle Ihres Landes in Verbindung!
Lassen Sie Kleinkinder und Kinder nicht unbeaufsichtigt mit dem Ladegerät! Kinder können mögliche

Gefahren im Umgang mit Elektrogeräten noch nicht einschätzen.

Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dann, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

Explosionsgefahr! Schutzten Sie sich vor einer hochexplosiven Knallgasreaktion! Gasforniger Wasserstoff kann beim Auflade- und Erhaltungslandevorgang von der Batterie ausströmen. Knallgas ist eine explosionsfähige Mischung von gasfornigem Wasserstoff und Sauerstoff. Beim Kontakt mit offenem Feuer (Flammen, Glut oder Funken) erfolgt die so genannte Knallgasreaktion! Führren Sie den Auflade- und Erhaltungslandevorgang in einem witterungsgeschützten Raum mitgreater Beluftung durch. Stellen Sie sicher, dass beim

Auflade- und Erhaltungsladevorgang kein offenes Licht (Flammen, Glut oder Funken)vorhanden ist!

Explosions- und Brandgefahr!

Stellen Sie安心, dass explosive oder brennbare Stoffe z.B. Benzin oder

Lösungsmittel beim Gebrauch des Ladegerätes nicht entzündet werden können!

Verzungsgefahr! Schützen Sie ihre Augen und Haut vor Verzung durch Säure (Schwefelsäure) beim Kontakt mit der Batterie! Wenden Sie den Blick nicht direkt auf die angeschlossene Batterie und verwenden Sie: säurefeste Schutzbrille, -bekleidung und -handschuhe! Wenn Augen oder Haut mit der Schwefelsäure in Kontakt geraten sind, spulen Sie die betroffene Körperregion mit viel fließendem, klarem Wasser ab und suchen Sie umgehend einen Arzt auf!

Schützen Sie sich vor Stromschlag! Verwenden Sie beim

Anschluss des Ladegerates Schrau

bendreher und Schraubenschlüssel mit schutzisoliertem Griff!

Verwenden Sie das Ladegerät ausschließlich zum Auflade- und Erhaltungssladevorgang von unbeschädigten 12 V-Blei-Batterien (mit Elektrolyt-Lösung oder -Gel)!
- Verwenden Sie das Ladegerät nicht zum Auflade und Erhaltungsvorgang von nicht wiederaufladbaren Batterien.
- Verwenden Sie das Ladegerät nicht zum Auflade und Erhaltungsladevorgang einer beschädigten oder eingefrorenen Batterie!
- Stellen Sie bei einer fest im Fahrzeug montierten Batterie sicher, dass das Fahrzeug außer Betrieb ist und sich im geschützten Stillstand befindet! Schalten Sie die Zündung aus und bringen Sie das Fahrzeug in Parkposition, mit angezogener Feststellbremse (z.B. PKW) oder festgemachtem Seil (z.B. Elektroboot)!
- Vermeiden Sie elektrischen Kurzschluss beim Anschluss des Ladegerätes an die Batterie. Schließen Sie das Minus-Pol-Anschlusskabel ausschließlich an den Minuspol der Batterie bzw. an die Karosserie. Schließen Sie das Plus-Pol-Anschlusskabel ausschließlich an den Pluspol der Batterie!
Stellen Sie vor dem Netzstromanschluss sicher,

dass der Netzstrom vorschrifsmäßig mit 230V 50Hz geerdetem Nullleiter, einer 16 A Sicherung und einem Fl-Schalter (Fehlerstromschutzschalter) ausgestattet ist!

Fassen Sie das Netzkabel beim Kontakt mit der Schutzkontaktsteckdose ausschließlich am isolierten Bereich des Netzsteckers an!
Fassen Sie die Pol-Anschlusskabel (一 - ^ und 一 + ^ ) ausschließlich am isolierten Bereich an!
Führn Sie den Anschluss an die Batterie und an die Schutzkontaktsteckdose des Netzstroms vollkommen geschützt vor Feuchtigkeit durch!
Führn Sie die Montage, die Wartung und die Pflege des Ladegerates nur frei vom Netzstrom durch!
- Setzen Sie das Ladegerät nicht der Nähe von Feuer, Hitze und lang andauernder Temperaturinwirkung über 50^ C aus! Bei hohenen Temperaturen sinkt automatisch die Ausgangs-leistung des Ladegerätes.
Beschädigen Sie keine Leitungen für Treibstoff, Elektrizität, Bremsanlagen, Hydraulik, Wasser, oder Telekommunikation bei der Befestigung des Ladegerätes mit Schrauben! Andernfalls droht Lebens- und Verletzungsgefahr!
Stellen Sie sichere, dass das Plus-Pol-Anschlusskabel keinekntakt zu einer Treibstoffleitung (z.B. Benzinleitung) hat!
Stellen Sie sicher, dass die Netzsteckdose frei zugänglich ist, damit man im Notfall das Gerät schnell vom Stromnetz trennen kann.
Vermeiden Sie Sachbeschädigung durch unsachgemäßen Gebrauch!
- Verwenden Sie das Ladegerät nur mit den gefelferten Originalteilen!
Decken Sie das Ladegerät nicht mit Gegenständen ab!
- Stellen Sie die Batterie während des Ladevorgangs auf eine gut beluftete Flüche.
Schützen Sie die Elektrokontaktflächen der Batterie vor Kurzschluss!
SchlieBen Sie das Ladegerät bei der Verwendung im Freien nur an eine Schutzkontaktsteckdose, ausgestattet mit einem Fl-Schalter, an.
- Stellen Sie das Ladegerät nicht auf, oder direkt an die Batterie!
Trennen Sie nach der Beendigung des Auflade

und Erhaltungslandevorgangs, bei einer ständig im Fahrzeug angeschlossenen Batterie, zuerst das Minus-Pol-Anschlusskabel (schwarz) des Ladegerats vom Minus-Pol der Batterie.

Trennen Sie das Ladegerät bei Betriebsstörungen und Beschädigungensofar vom Netzstrom!
Lassen Sie das Ladegerät nur von autorisiertem und geschultem Fachpersonal reparieren! Setzen Sie sich im Reparaturfall mit der Servicestelle Ihres Landes in Verbindung!
Informieren Sie sich vor dem Anschluss des Ladegerötes über die Wartung der Batterie anhand deren Bedienungsanleitung!
Informieren Sie sich vor dem Anschluss des Ladegerätes an eine Batterie, die ständig in einem Fahrzeug angeschlossen ist, über die Einhaltung der elektrischen Sicherheit und Wartung anhand der Bedienungsanleitung des Fahrzeugs!
Belasten Sie das Ladegerät nicht mechanisch!
Trennen Sie das Ladegerät bei Nichtgebrauch vom Netzstrom!

Produktiegenschaften

Dieses Gerät ist zum Laden einer Vielfalt von SLA-Batterien (versiegelter Bleisäure-Batterien) konzipiert, welche weitestgehend in PKWs, Motorrädern und einigen anderen Fahrzeugen verwendet werden. Diese können z.B. WET- (mit flüssigem Elektrolyt), GEL- (mit geförmigem Elektrolyt) oder AGM-Batterien (mit Elektrolyt absorbierenden Matten) sein. Deren Kapazität reicht von 12V/1,2 Ah bis 12V/120 Ah. Eine spezielle Konzeption des Gerätes (auch „Drei-Stufen-Lade-Strategie" genannt) ermögt ein Wiederauflagen der Batterie bis auf fast 100% ihrer Kapazität. Ferner kann ein Langzeitanschluss der Batterie mit dem Ladegerät bei Nichtgebrauch erfolgen, um diese möglichst immer in optimalem Zustand zu halten, ohne sie zu beschädigen.

Bedienung

Inbetriebnahme

Vorsicht! Stromschlaggefahr! Montieren, warten und pflegen Sie das Gerät nur frei vom Netzstrom!

Soverhalten Sie sich richtig:

Wahlen Sie für die Inbetriebnahme einen geeigneten Arbeitsplatz aus.
Bereiten Sie die Inbetriebnahme sorgfältig vor und nehmen Sie sich ausreichend Zeit. Legen Sie alle Einzelteile und zusätzlich benötigtes Werkzeug oder Material vorher übersichtlich und griffbereit zurecht.
Seien Sie stets aufmerksam und acht den Sie immer Thereauf was Sie tun. Gehen Sie stets mit Vernunft vor und nehmen Sie das Ladegerat nicht in Betrieb, wenn Sie unkonzentriert sind, oder sich unwohl führten.

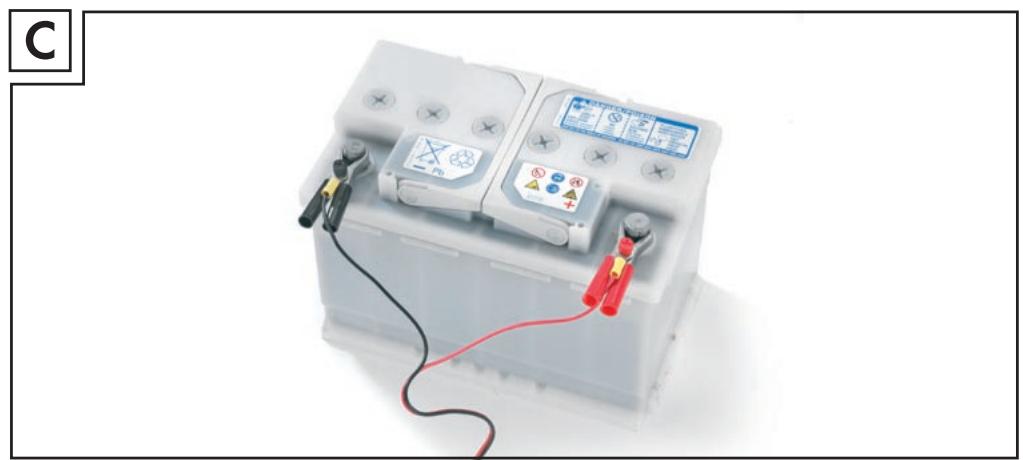

AnschlieBen

Trennen Sie vor dem Auflade- und Erhaltungsdeckvorgangs bei einer ständig im Fahrzeug angeschlossenen Batterie, zuerst das Minus-Pol-Anschlusskabel (schwarz) des Fahrzeugs vom Minus-Pol der Batterie. Der Minus-Pol der Batterie ist in der Regel mit der Karosserie des Fahrzeugs verbunden.
Trennen Sie anschlieBend das Plus-Pol-An-schlusskabel (rot) des Fahrzeugs vom Plus-Pol der Batterie.
Klemmen Sie erst dann die ^ + ^ -Pol-Schnellkontaktklemme (rot) [14] des Ladegerats an die rechte Polarität (^+ + ) -Pol) der Batterie.
Klemmen Sie die „-“-Pol-Schnellkontaktklemme (schwarz) [15] an den „-“-Pol der Batterie.
SchlieBen Sie das Netzkabel [10] des Batterieladegerats an die Schutzkontaktsteckdose des Netzstroms an.

Trennen

Trennen Sie das Gerät vom Netzstrom.
□ Nehmen Sie die „-“-Pol-Schnellkontaktklemme (schwarz) [15] vom „-“-Pol der Batterie.
- Nehmen Sie die ^ + ^ -Pol-Schnellkontaktklemme (rot) [14] vom ^ + ^ -Pol der Batterie.
Schlieben Sie das Plus-Pol-Anschlusskabel des Fahrzeugs wieder an den Plus-Pol der Batterie an.
Schlieben Sie das Minus-Pol-Anschlusskabel des Fahrzeugs wieder an den Minus-Pol der Batterie.

Lademodus auswahlen

Sie können zum Laden verschiedene Batterien bei entsprechlicher Umgebungstemperatur aus drei Lademodi ausgehalten. Wahlen Sie bereits den für Sie effizientesten und sichersten Modus für das Laden der Batterie aus.

Im Vergleich zu herkömmlichen Batterieladegeräten, verfügt这点 Gerät über eine spezielle Funktion zum erneuten Verwenden einer leeren Batterie/ eines Akkus. Sie konnen eine vollständig entladene Batterie/ einen Akku wieder aufladen. Ein Schutz gegen Fehlanschluss und Kurzschluss gewährleistet den sicheren Ladevorgang. Durch die eingebaute Elektronik setzen sich das Ladegerät nicht unmittelbar nach Anschluss der Batterie in Betrieb, sondern erst, nachdem ein Lademodus ausgewählt wurde.

Auf diese Weise werden Funken, die oftmals während des Anschlussvorgangs auftreten, vermieden. Des Weiteren wird diese Vorrichtung durch eine interne MCU (Mikro-Computer-Einheit) gesteuert, die sie schneller, leistungsfähiger und zuverlüssiger macht.

- Reset/Einstellungen Löschen

Nach Anschluss an die Stromversorgung bringt sich das Gerät automatisch in die Grundstellung und bleibt im STANDBY-Betrieb.

- Hin- und Herschalten zwischen Modus 1, 2 und 3

Drücken Sie die Auswahltaste MODE 8 entsprechend nacheinander, das Gerat schaltet die Lademodi in folgender Reihenfolge: Bereitschaft STANDBY, MODE 1, MODE 2, MODE 3 und startet dann den nachsten Zyklus.

Wenn Sie die Auswahltaste drucken, schaltet der Lademodus zum nachsten Modus und führt diesen aus. Wenn jedoch eine Batterie nach voller Ladung nicht vom Ladegerät abgeklemmt wird, verbleibt sie im Erhaltungslademodus,)sagar wenn der Benutzer in einen anderen Modus schaltet. Dies ist nutzlich, um die voll geladene Batterie vor Schaden zu schützen.

Modus 1 (14,4V/0,8A)

Dieser Modus eignet sich zum Laden von einzelnen Batterien mit einer Kapazität geringer als 14Ah.

Drücken Sie die Auswahltaste MODE 8, um Modus 1 auszuwahlen. Nach Durchführung these Vorgangs leuchtet die entsprechende LED-Anzeige auf. Wenn Sie anschliebend keinen weiteren Vorgang vornehen, stellt sich die Elektronik automatisch zusammen mit der LED-Anzeige 7 an und startet den Ladevorgang mit (einem Strom von) 0,8A± 10% . Verlauf der Vorgang ohne Probleme, bleibt die LED-Anzeige 7 während des gesamtten Ladeverlaufaufs an, bis die Batterie auf 14,4V / ± 0,25V geladen ist. Wenn die Batterie vollständig aufgeladen ist, leuchtet die LED-Anzeige 6 und die LED-Anzeige 7 erlischt. Nun ist ein Erhaltungsstrom für die Batterie verfügbar.

Modus 2 (14,4V/3,6A)

Dieser Modus wird hauptsächlich zum Laden von Batterien mit großer Kapazität von mehr als 14Ah unter normalen Bedingungen angewendet.

Drücken Sie die Auswahltaste MODE 8 um Modus 2 auszuwahlen. Wenn Sie anschließend keinen weiteren Vorgang vornehmen, stellt sich die Elektronik zusammen mit der LED-Anzeige 3 an und startet den Ladevorgang mit (einem Strom von) 3,6A± 10% (3,6A). Verlauf der Vorgang ohne Probleme, bleibt die LED-Anzeige 7 während des gesamten Ladeverlaufs an, bis die Batterie auf 14,4V / ± 0,25V geladen ist. Wenn die Batterie vollständig aufgeladen ist, leuchtet die LED-Anzeige 6 und die LED-Anzeige 7 erlischt. Nun ist ein Erhaltungsstrom für die Batterie verfügbar.

Modus 3 (14,7V / 3,6A)

Dieser Modus wird zum Laden von Batterien mit einer größeren Kapazität von mehr als 14Ah unter kalten Bedingungen oder zum Laden einiger AGMBatterien von mehr als 14Ah angewendet.

Drücken Sie die Auswahltaste MODE 8, um Modus 3 auszuwahlen. Sobald Sie den gewünschten Modus ausgewähl haben, leuchtet die entsprechende LED-Anzeige 4 unmittelbar auf. Die Elektronik schaltet nach einer festgelegten Verzögerung zum Beginn des Ladevorgangs ein, wenn Sie keine weitere Handlung vornehmen. In this modus ist der Ladestrom der gleiche, wie in "Modus 2".

Verlauf der Vorgang ohne Probleme, leuchtet die LED-Anzeige 7 auf, die Elektronik ist eingeschaltet und bleibt in thisem Zustand bis die Batterie auf ca. 14,7V aufgeladen ist. Sobald dies erreicht ist, wechselt das Ladegerät in den Erhaltungsmodus der Batterie. Nun erlischt die LED-Anzeige 7 und die LED-Anzeige 6 leuchtet, um den derzeitigen Status anzuzeigen.

Leere (verbrauchte, überladene) Batterien regenerieren/ aufladen

Wenn das Ladegerät an eine Batterie angeschlossen wird und den Ladevorgang startet, erkennt es die Batteriespannung automatisch. Es wechselt in den Impulslademodus, wenn die Spannung im Bereich von 7,5V ± 0,5 bis 10,5V ± 0,5V liegt.

Dieser Impulsdelauf wird fortgesetzt, bis die Batteriespannung auf 10,5V± 0,5V ansteigt. Sobald dieser Zustand erreicht ist, wechselt das Ladegerät in den normalen Lademodus, den Sie zuvor ausgewählt haben.

Nun kann die Batterie schnell und sichere aufgeladen werden. Mit diesen Verfahren lesen sich die meisten leeren Batterien wieder aufladen und konnen wieder verwendet werden.

Geräteschutzfunktion

Sobald aine abweichende Situation wie Kurzschluss, Batteriespannung unter 7,5V, offener Stromkreis oder umgekehrter Anschluss der Ausgangsklemmen auftritt, schaltet das Ladegerät die Elektronik aus und stellt das System unmittelbar in die Grundstellung zurück, um Schaden zu vermeiden.

Sofern Sie keine andere Einstellung vornehmen, bleibt das System im STANDBY-Betrieb. Bei umgekehrtem Anschluss der Ausgangsklemmen leuchtet zusätzlich die LED-Anzeige „verpolter Anschluss/Fehler" ① 5.

Überhitzungsschutz

Solle das Gerät während des Ladevorgangs zu heißt werden, wird automatisch die Ausgangsleistung verringert. Dies schützt das Gerät vor Beschädigung.

Wartung und Pflege

Vorsicht! Stromschlaggefahr! Montieren, warten und pflegen Sie das Gerät nur frei vom Netzstrom!

Das Gerät ist wartungsfrei.

Schalten Sie das Gerät aus.
Reinigen Sie die Kunststoffoberflächen des Gerätes und der Fernbedienung mit einem trockenen Tuch. Verwenden Sie keinesfalls Lösungsmittel oder andere aggressive Reinigungsmittel.

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Werfen Sie Elektrogeräte nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Über Entsorgungsmöglichkeiten für ausgediente Elektrogeräte informieren Sie sichitte bei ihrer Gemeinde- oder Stadtverwaltung.

Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien verpflichtet. Schadstoffhaltige Batterien sind mit nebenstehenden Symbolen gekennzeichnet, die auf das Verbot der Entsorgung über den Hausmüll hinweisen. Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd = Cadmium, Hg = Quecksilber, Pb = Blei

Befordern Sie verbrauchte Batterien zu einer Entsorgungseinrichtung ihrer Stadt oder Gemeinde, oder zurück zum Handler.

Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten einen wichtigen Beitrag zum Umweltschutz.

Informationen

Service

Die zuständige Servicestelle Ihres Landes entnehmer Sieitte denGarantieunterlagen.

• Lassen Sie ihre Geräte nur von qualifizierten Fachpersonal und nur mit Originalersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

• Lassen Sie den Austausch des Steckers oder der Anschlussleitung immer vom Hersteller des Elektrowerkzeugs oder seinem Kundendienst ausführten. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

Konformitätserklarung/ Hersteller C€

Wir, Komperna GmbH, Burgstr. 21, 44867 Bochum, Deutschland, erklaren hiermit für diesen Produkt die Übereinstimmung mit folgenden EG-Richtlinien:

Niederspannungsrichtlinie (2006/95/EG):

Elektramagnetische Verträglichkeit (89/336/EEC):

Typ/Gerätebezeichnung:

Tronic T4X Batterieladegerät

Bochum, 30.09.2007

Hans Komperna

• Geschäftsführer -

Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.
