BEDIENUNGSANLEITUNG JX90 JOHN DEERE

Rasenmäher JX90 BETRIEBSANLEITUNG

Originalbetriebsanleitung Français

Dati tecnici KAWASAKI 4-Takt-Motor, FJ180V Hubraum Kraftstoff Bleifreier Standardkraftstoff, mit max.10% Ethanol

Erklärung des auf der Maschine angebrachten Typenschildes ............................................................... 2

• Allgemeine Sicherheitsvorschriften für den handgeführten Sichelrasenmäher (Benzin) p. 4
• Allgemeine Sicherheitshinweise p. 4
• Vorbereitende Maßnahmen p. 5
• Handhabung p. 5
• Wartung und Lagerung p. 7

Vor der ersten Inbetriebnahme ..................................... 9 Öl einfüllen (Abbildung Y1 ) ......................................... 9 Kraftstoff einfüllen ....................................................... 10

Starten des Motors (Abbildung S2 + C + E ) ......... 10 Betrieb ohne Grasfangsack ........................................12 16 Mähbetrieb ..................................................................12 Mähen an Hanglagen..................................................12 Ölstandkontrolle ..........................................................12 Prüfung der Betriebssicherheit ...................................12 Zeitliche Einschränkungen ..........................................12 Tipps zur Rasenpflege ................................................13 Mähen (Abbildung M )................................................13 Mulchen.......................................................................13 Was versteht man unter Mulchen? .............................13 Wie erreicht man einen perfekten Rasenschnitt?.......13 Umbau auf Heckauswurfmäher (Abbildung U2 + S1 ) ...............................................14 17 Pflege und Wartung des Mähers ................................14 Reinigung (Abbildung O )...........................................14 Aufbewahrung .............................................................14 Umklappen des Führungsholmes (Abbildung A1 ) ....14 Transport und Sicherung des Gerätes (Abbildung N ) ............................................................15 Wartung des Messerbalkens ......................................15 Nachschleifen und Auswuchten des Messerbalkens (Abbildung Q ) ............................................................15 Auswechseln des Messerbalkens...............................15 Wartung der Vorderräder ............................................15 Wartung des Hinterradantriebs (Abbildung R )..........15 Wartung des Antriebs .................................................16 Auswechseln der Bremskupplung und des Antriebkeilriemens ......................................................16 Nachstellen des Messer-Brems-Bowdenzuges..........16 10 Einschalten des Mähwerks (Abbildung H3 ).............. 10 11 Ausschalten des Mähwerks (Abbildung I3 ) .............. 11 12 Abstellen des Motors (Abbildung I3 + G3 + Y2 ) ... 11 18 Wartung des Motors....................................................16 Ölwechsel....................................................................16 Reinigen bzw. Austausch des Luftfilters (Abbildung W ) ...........................................................16 Kontrolle der Zündkerze (Abbildung Y ) ....................17 Vorschriftsmäßiges Überwintern des Motors (oder längerer Nichtgebrauch) .............................................17 13 Anhalten im Notfall...................................................... 11 14 Fahrantrieb.................................................................. 11 Bedienung des Hinterradantriebes (Abbildung G ) ... 11 Geschwindigkeitseinstellung (Abbildung H ) ............. 11 15 Grasfangeinrichtung ................................................... 11 Betrieb mit Grasfangsack ........................................... 11 TurboSignal (Füll-Anzeige des Grasfangsacks) (Abbildung J + K ) .................................................... 12 Entleeren des Grasfangsacks (Abbildung I3 + L )... 12 19 Störungsursachen und deren Beseitigung .................17 Technische Daten ........... siehe hintere Umschlaginnenseite Konformitätserklärung ........................ vor Technische Daten

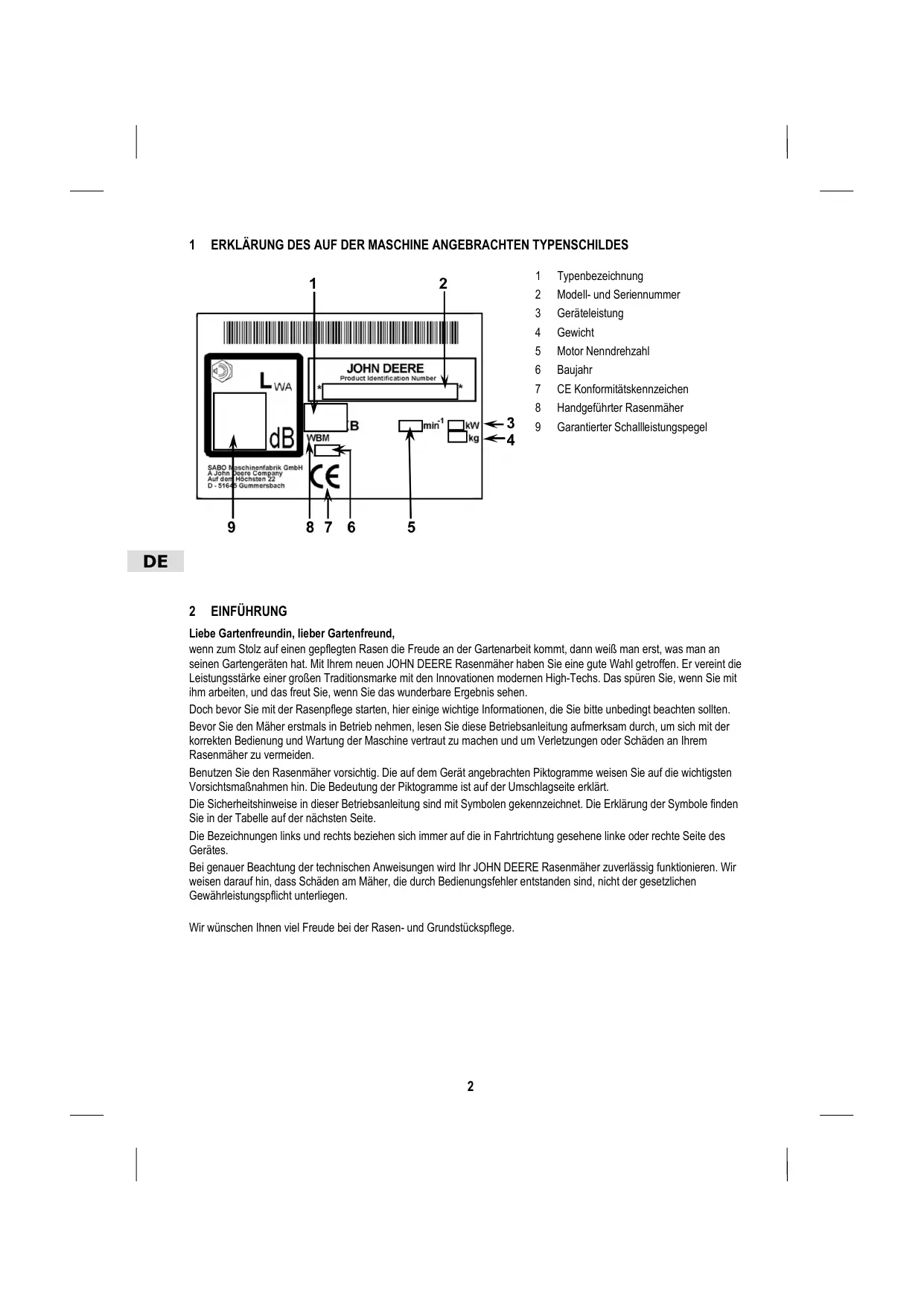

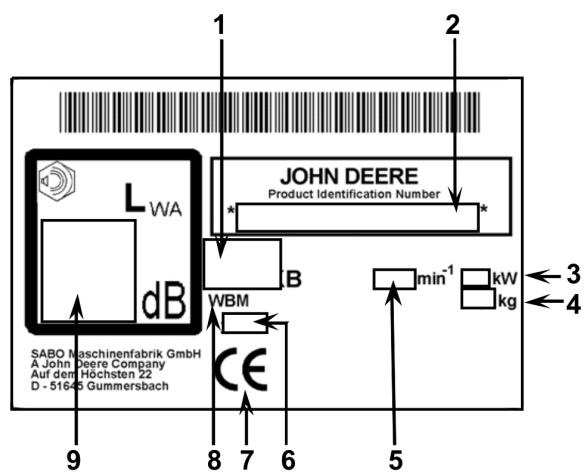

ERKLÄRUNG DES AUF DER MASCHINE ANGEBRACHTEN TYPENSCHILDES

Modell- und Seriennummer

CE Konformitätskennzeichen

Handgeführter Rasenmäher

Garantierter Schallleistungspegel

EINFÜHRUNG Liebe Gartenfreundin, lieber Gartenfreund, wenn zum Stolz auf einen gepflegten Rasen die Freude an der Gartenarbeit kommt, dann weiß man erst, was man an seinen Gartengeräten hat. Mit Ihrem neuen JOHN DEERE Rasenmäher haben Sie eine gute Wahl getroffen. Er vereint die Leistungsstärke einer großen Traditionsmarke mit den Innovationen modernen High-Techs. Das spüren Sie, wenn Sie mit ihm arbeiten, und das freut Sie, wenn Sie das wunderbare Ergebnis sehen. Doch bevor Sie mit der Rasenpflege starten, hier einige wichtige Informationen, die Sie bitte unbedingt beachten sollten. Bevor Sie den Mäher erstmals in Betrieb nehmen, lesen Sie diese Betriebsanleitung aufmerksam durch, um sich mit der korrekten Bedienung und Wartung der Maschine vertraut zu machen und um Verletzungen oder Schäden an Ihrem Rasenmäher zu vermeiden. Benutzen Sie den Rasenmäher vorsichtig. Die auf dem Gerät angebrachten Piktogramme weisen Sie auf die wichtigsten Vorsichtsmaßnahmen hin. Die Bedeutung der Piktogramme ist auf der Umschlagseite erklärt. Die Sicherheitshinweise in dieser Betriebsanleitung sind mit Symbolen gekennzeichnet. Die Erklärung der Symbole finden Sie in der Tabelle auf der nächsten Seite. Die Bezeichnungen links und rechts beziehen sich immer auf die in Fahrtrichtung gesehene linke oder rechte Seite des Gerätes. Bei genauer Beachtung der technischen Anweisungen wird Ihr JOHN DEERE Rasenmäher zuverlässig funktionieren. Wir weisen darauf hin, dass Schäden am Mäher, die durch Bedienungsfehler entstanden sind, nicht der gesetzlichen Gewährleistungspflicht unterliegen. Wir wünschen Ihnen viel Freude bei der Rasen- und Grundstückspflege.

ERKLÄRUNG DER SYMBOLE

WARNUNG Betriebsanleitung und allgemeine Sicherheitsvorschriften lesen und beachten. Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und Instandhaltungsbedingungen. WARNUNG Abstand halten / Dritte aus dem Gefahrenbereich fernhalten! Der Kontakt mit dem rotierenden Messerbalken kann zu schweren Verletzungen führen. Hochgeschleuderte Gegenstände können schwere Verletzungen verursachen. Mähen Sie niemals, während Personen, besonders Kinder, oder Tiere in der Nähe sind. WARNUNG Benzin ist leicht entflammbar und hochexplosiv. Auslaufendes Benzin und Öl auf dem heißen Motor ist leicht entflammbar. Feuer und Explosionen können schwere Verletzungen und Sachschäden verursachen. Während der Motor läuft oder bei heißer Maschine darf der Tankverschluss nicht geöffnet oder Benzin nachgefüllt werden. Bei laufendem Motor muss der Ölmess-Stab immer fest eingeschraubt sein. WARNUNG Benzin ist leicht entflammbar und hochexplosiv. Feuer und Explosionen können schwere Verletzungen und Sachschäden verursachen. Rauchen und offenes Feuer sind beim Tanken verboten WARNUNG Achtung vor scharfen Messern! Der Kontakt mit dem rotierenden Messerbalken kann zu schweren Fußverletzungen führen. Den Motor nur hinter dem Mäher stehend starten. Darauf achten, dass die Füße nicht unter das Gehäuse kommen. WARNUNG Achtung vor scharfen Messern! Der Kontakt mit dem rotierenden Messerbalken kann zu schweren Handund Fußverletzungen führen. Bei laufendem Motor/Messer den durch die Länge des Führungsholmes gegebenen Sicherheitsabstand einhalten. Darauf achten, dass Hände und Füße nicht unter das Gehäuse kommen. WARNUNG Hochgeschleuderte Gegenstände können schwere Verletzungen verursachen. Vor dem Mähen insbesondere bei Laub bedeckten Flächen alle Steine, Stöcke, Drähte und andere Fremdkörper von dem Rasen entfernen. Das Gerät niemals mit beschädigten oder fehlenden Schutzeinrichtungen benutzen. Vor der ersten Inbetriebnahme die Befestigung der Messerschraube prüfen, danach den Messerbalken regelmäßig auf festen Sitz, Verschleiß und Schäden untersuchen. Ein abgenutztes oder beschädigtes Messer austauschen. Vor dem Starten des Motors prüfen, ob die Werkzeuge entfernt sind. VORSICHT Auspuff und Motor erreichen im Betrieb sehr hohe Temperaturen. Verbrennungsgefahr! Vor Wartungs- und Reinigungsarbeiten die Maschine mindestens 15 Minuten abkühlen lassen. Das Gerät niemals mit beschädigten oder fehlenden Auspuffschutzgitter benutzen. VORSICHT Wenn bei Arbeiten am Gerät der Zündkerzenstecker nicht abgezogen wird, könnte der Motor gestartet werden und schwere Verletzungen die Folge sein. Vor Wartungs- und Reparaturarbeiten Motor abstellen, Zündkerzenstecker abziehen und Zündschlüssel, wenn vorhanden, entfernen. Kerzenstecker niemals bei laufendem Motor abziehen. Gefährdung: elektrischer Schlag! Für entsprechende Reinigungs- oder Wartungshinweise in der Betriebsanleitung nachschlagen.

WARNUNG Der Kontakt mit dem rotierenden Messerbalken kann zu schweren Hand- und Fußverletzungen führen. Hochgeschleuderte Gegenstände können schwere Verletzungen verursachen. Das Mähwerk ausschalten, bei Geräten ohne Messerbremse den Motor abschalten. In jedem Fall warten bis das Schneidwerkzeug stillsteht: – beim Fahren außerhalb des Rasens auf Wegen oder Straßen; – bevor die Schnitthöhe eingestellt wird; – bevor der Grasfangsack abgenommen wird; Immer den Motor abstellen: – wenn der Mäher angehoben oder gekippt werden muss, z.B. zum Transport; – wenn die Maschine für kurze Zeit unbeaufsichtigt bleibt; – vor dem Nachtanken. – bevor der Mulchstopfen entfernt wird. VORSICHT Der Kontakt mit den scharfen Kanten des Messerbalkens kann zu Verletzungen führen. Bei Wartungs- und Reinigungsarbeiten immer Schutzhandschuhe tragen.

BESTIMMUNGSGEMÄSSER GEBRAUCH

Das Gerät ist ausschließlich zum Mähen von Gras- und Rasenflächen im Rahmen der Garten- und Landschaftspflege bestimmt ("Bestimmungsgemäßer Gebrauch"). Jeder darüber hinausgehende Einsatz gilt als nicht bestimmungsgemäß; für hieraus resultierende Schäden haftet der Hersteller nicht; das Risiko hierfür trägt allein der Benutzer. Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und Instandhaltungsbedingungen.

Beim Einsatz in öffentlichen Anlagen, Parks, Sportstätten, an Straßen und in land- und forstwirtschaftlichen Betrieben ist besondere Vorsicht erforderlich.

Nicht eingesetzt werden darf der Mäher insbesondere zum Trimmen von Büschen, Hecken und Sträuchern, zum Schneiden von Rankgewächsen oder Bewuchs auf Dächern und in Balkonkästen, zum Absaugen und/oder Fortblasen auf Gehwegen.

Nicht zulässig ist die Verwendung jeglicher von JOHN DEERE nicht freigegebener Zusatz- und Anbaugeräte. Bei Verwendung derartiger Zusatz- und Anbaugeräte erlöschen die CE-Konformität und der Garantieanspruch. Eigenmächtige Veränderungen an diesem Rasenmäher schließen eine Haftung des Herstellers für daraus resultierende Schäden aus.

Allgemeine Sicherheitshinweise Lesen Sie zu Ihrem Schutz und zur Gewährleistung der Funktion die Betriebsanleitung sorgfältig. Machen Sie sich mit den Bedienelementen und dem richtigen Gebrauch der Maschine vertraut.

Denken Sie daran, dass der Maschinenführer oder der Benutzer für Unfälle mit anderen Personen oder deren Eigentum verantwortlich ist.

Diese Betriebsanleitung gehört zur Maschine und muss im Fall eines Weiterverkaufs dem Käufer des Gerätes ausgehändigt werden.

Erlauben Sie niemals Kindern und Personen unter 16 Jahren sowie anderen Personen, welche die Betriebsanleitung nicht kennen, die Maschine zu benutzen. Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen.

Erklären Sie jedem, der mit dem Gerät arbeiten soll, die möglichen Gefahrenmomente und wie Unfälle zu vermeiden sind. Dieses Gerät darf nur von Personen genutzt, gewartet und instand gesetzt werden, die hiermit vertraut und über die Gefahren unterrichtet sind.

Dieses Gerät ist nicht dafür bestimmt, von Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt und erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Diese Aufsichts-Person muss im Vorfeld entscheiden, ob die Person mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten für diese Tätigkeit geeignet ist.

Mähen Sie niemals, während Personen, besonders Kinder, oder Tiere in der Nähe sind.

Bewahren Sie Ihre Maschine sicher auf! Unbenutzte Geräte sollten in trockenem, verschlossenem Raum und für Kinder nicht erreichbar, aufbewahrt werden. Vorbereitende Maßnahmen

Während des Mähens sind immer festes Schuhwerk oder Sicherheitsschuhe und lange Hosen zu tragen. Mähen Sie nicht barfüßig oder in Sandalen. Zum Schutz der Augen tragen Sie eine Sicherheitsbrille. Überprüfen Sie vor und während des Mähens vollständig das Gelände, auf dem das Gerät eingesetzt wird, und entfernen Sie alle Steine, Stöcke, Drähte und andere Fremdkörper die erfasst und weggeschleudert werden können. Wenn Sie zur Rasenpflege auch einen autonomen Mäher einsetzen, sind folgende Sicherheitshinweise im Hinblick auf die Arbeitsfläche des autonomen Mähers zu beachten: – vor dem Arbeiten auf diesen Flächen (mähen, vertikutieren, usw.) ist immer der Bereich des Begrenzungskabels zu prüfen. – sind die Kabel in der Erde verlegt, müssen sie überprüft werden, es dürfen keine Kabel zu sehen sein, besondere Vorsicht ist bei der Ladestation geboten. – sind die Begrenzungskabel oberirdisch verlegt, so sollten diese direkt auf dem Untergrund gespannt verlaufen und nicht schlaff im Gras herumliegen. Die Kabel müssen ausreichend durch Begrenzungsnägel fixiert sein, siehe Bedienungsanleitung. – die Begrenzungsnägel dürfen nicht hervorstehen, ansonsten müssen die Nägel nachgedrückt werden. – herumliegende Kabelreste vor dem Mähen entfernen. Bei den oben beschriebenen Zuständen besteht die Gefahr, dass das Kabel vom Arbeitswerkzeug eingezogen und aufgewickelt wird, das kann zu erheblichen Verletzungen führen.

• Herunterhängende Zweige und ähnliche Hindernisse können den Benutzer verletzen oder das Mähen behindern. Vor dem Mähen auf mögliche Hindernisse wie z. B. herunterhängende Zweige achten und diese zurückschneiden oder entfernen. WARNUNG – Benzin ist leicht entflammbar und hochexplosiv. Feuer und Explosionen können schwere Verletzungen und Sachschäden verursachen. – Benzin nur in einem zugelassenen Behälter und für Kinder unzugänglich aufbewahren. – Behälter nicht im Fahrzeug, auf einer Ladefläche oder einem Anhänger mit Kunststoffauskleidung befüllen. Behälter vor dem Auffüllen mit Kraftstoff nicht in der Nähe des Fahrzeugs und stets auf dem Boden abstellen. – Nur im Freien und bei kaltem Motor auftanken. Rauchen und offenes Feuer sind beim Tanken verboten. – Mit Kraftstoff angetriebene Geräte, welche sich auf einer Ladefläche oder einem Anhänger befinden, nicht von der Zapfsäule aus betanken, sondern mit einem tragbaren Kraftstoffbehälter auftanken. – Benzin ist vor dem Starten des Motors einzufüllen. – Während der Motor läuft oder bei heißer Maschine darf der Tankverschluss nicht geöffnet oder Benzin nachgefüllt werden. – Falls Benzin übergelaufen ist, darf kein Versuch unternommen werden, den Motor zu starten. Stattdessen ist das Gerät von der benzinverschmutzten Fläche zu entfernen, der übergelaufene Kraftstoff am Motor abzuwischen. Jeglicher Zündversuch ist zu vermeiden, bis sich die Benzindämpfe verflüchtigt haben. – Aus Sicherheitsgründen sind Benzintank und Benzinkanister wieder sorgfältig zu verschließen. – Bei Beschädigung sind Benzintank und Tankverschluss auszutauschen.
• Vor dem Gebrauch ist immer durch Sichtkontrolle zu prüfen, ob Schneidwerkzeug, Befestigungsschrauben und die gesamte Schneideinheit abgenutzt oder beschädigt sind. Zur Vermeidung einer Unwucht müssen abgenutzte oder beschädigte Messer und Befestigungsschrauben ausgetauscht werden. Handhabung

Das Gerät darf nicht in explosionsgefährdeter Umgebung betrieben werden. Der Verbrennungsmotor darf nicht in geschlossenen Räumen laufen, in denen sich gefährliche Abgase sammeln können. Vergiftungsgefahr. Träger von Herzschrittmachern dürfen bei laufendem Motor keine spannungsführenden Motorteile berühren. Achtung! Gerät nicht vor Ansaugöffnungen von Raumbelüftungsanlagen laufen lassen. Kerzenstecker niemals bei laufendem Motor abziehen. Gefährdung: elektrischer Schlag!

Keine Kopfhörer zum Radio oder Musik hören tragen. Sicherheit bei der Wartung und beim Betrieb erfordert uneingeschränkte Aufmerksamkeit.

Mähen Sie nur bei Tageslicht oder bei guter Beleuchtung. Führen Sie die Maschine im Schritt-Tempo.

Die Fahrgeschwindigkeit an Person und Gelände anpassen. Erhöhen Sie die Geschwindigkeit langsam, bis Sie Ihre passende Fahrgeschwindigkeit erreicht haben.

Besonders vorsichtig sein, wenn unübersichtliche Ecken, Sträucher, Bäume oder andere Hindernisse die Sicht beeinträchtigen können. Nicht zu nahe an Geländestufen, Gräben und Böschungen heranfahren. Die Maschine kann sich plötzlich überschlagen, wenn ein Rad über die Kante einer Klippe oder eines Grabens fährt oder wenn eine Kante plötzlich nachgibt.

Vorsicht beim Mähen unter Spielgeräten (z.B. Schaukeln). Das Gerät könnte in unsichere Lage kommen. Es besteht Verletzungsgefahr.

Die Maschine nicht bei Krankheit, Müdigkeit oder unter Einfluss von Alkohol, Medikamenten oder Drogen bedienen.

Wenn möglich ist der Einsatz des Gerätes bei nassem Gras zu vermeiden. Es besteht Ausrutschgefahr.

Achten Sie immer auf einen guten, sicheren Stand an Hängen. Mähen Sie quer zum Hang, niemals auf- oder abwärts. Seien Sie besonders vorsichtig, wenn Sie die Fahrtrichtung am Hang ändern.

Mähen Sie nicht an übermäßig steilen Hängen! Das Mähen an Hanglagen birgt grundsätzlich Gefahren. Ihr Rasenmäher ist so leistungsfähig, dass er noch an Hängen mit bis zu 30° Schräge mähen kann. Aus Sicherheitsgründen empfehlen wir Ihnen aber dringend, dieses theoretische Leistungspotential nicht auszuschöpfen. Grundsätzlich sollten handgeführte Rasenmäher bei Hanglagen von mehr als 15° nicht eingesetzt werden.

Seien Sie besonders vorsichtig, wenn Sie die Maschine wenden oder das Gerät zu sich heranziehen.

Bei Rückwärtsbewegungen mit der Maschine besteht Stolpergefahr. Rückwärtsgehen vermeiden. Vermeiden Sie anormale Körperhaltung. Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht.

Halten Sie den durch die Länge des Führungsholmes gegebenen Sicherheitsabstand ein.

Um ein Abrutschen des Gerätes beim Tragen zu verhindern, fassen Sie das Gerät immer an den dafür vorgesehenen Greifvorrichtungen (Tragegriff, Gehäuse, Holmenden oder Querholm des Führungsholm-Unterteils). Nicht an der Auswurfklappe anfassen!

Beachten Sie vor dem Heben oder Tragen das Gewicht der Maschine (siehe Technische Daten). Das Heben von hohen Gewichten kann zu gesundheitlichen Problemen führen.

Heben oder tragen Sie niemals eine Maschine mit laufendem Motor.

• Benutzen Sie niemals die Maschine mit beschädigten oder fehlenden Sicherheits- und Schutzeinrichtungen. Sicherheitseinrichtungen sind: – Sicherheitsschaltbügel Schaltbügel für Messerbremse im Gefahrenmoment loslassen: Der Messerbalken muss innerhalb von drei Sekunden zum Stillstand kommen. Die Funktion des Sicherheitsschaltbügels darf nicht außer Kraft gesetzt werden. Auf die ordnungsgemäße Funktion des Sicherheitsschaltbügels ist zu achten. Wenn das nicht der Fall ist, von einer autorisierten Fachwerkstatt instand setzen lassen. Um die ordnungsgemäße Funktion der Sicherheitseinrichtung zu gewährleisten, muss der Schaltbügel, das Schaltgehäuse mit Bowdenzug und die Messerbremse regelmäßig mindestens aber einmal pro Mähsaison von einer autorisierten Fachwerkstatt überprüft werden. Schutzeinrichtungen sind: – Gehäuse, Grasfangsack, Auswurfklappe, Prallschutz Diese Schutzeinrichtungen schützen vor Verletzungen durch hoch geschleuderte Gegenstände. Das Gerät darf nicht mit beschädigtem Gehäuse bzw. ohne ordnungsgemäß befestigtem Grasfangsack bzw. Prallschutz oder am Gehäuse anliegender Auswurfklappe betrieben werden.

Gehäuse Diese Schutzeinrichtung schützt vor Verletzungen durch den Kontakt mit dem rotierenden Messerbalken. Das Gerät darf nicht mit beschädigtem Gehäuse betrieben werden. Darauf achten, dass Hände und Füße nicht unter das Gehäuse kommen.

Abdeckungen des Riementriebs, Motorabdeckungen Diese Schutzeinrichtungen schützen vor Verletzungen durch bewegliche Teile.

Das Gerät darf nicht mit beschädigten bzw. ohne ordnungsgemäß befestigte Abdeckungen betrieben werden.

Auspuffschutzgitter Der Motor/Auspuff wird sehr heiß. Das Schutzgitter schützt vor Verbrennungen. Gerät nicht ohne Auspuffschutzgitter benutzen. Die Schutzeinrichtungen dürfen nicht verändert werden.

Ändern Sie nicht die Grundeinstellung des Motors oder überdrehen Sie ihn nicht.

Während des Startvorgangs den Antrieb, wenn vorhanden, nicht einschalten. Bei Inbetriebnahme ist darauf zu achten, dass die Füße sich in sicherem Abstand zum Schneidwerkzeug befinden. Beim Einschalten des Mähwerks darf die Maschine nicht hoch gekantet werden, sondern ist, falls erforderlich, nur so schräg zu stellen, dass das Schneidwerkzeug in die vom Benutzer abgewandte Richtung zeigt, jedoch nur so weit, wie es unbedingt erforderlich ist.

Führen Sie niemals Hände oder Füße in die Nähe oder unter sich drehende Teile. Achten Sie darauf, dass Hände und Füße nicht unter das Gehäuse kommen. Bei Geräten mit seitlichem Auswurf halten Sie sich immer entfernt von der Auswurföffnung. Halten Sie den Motor an, ziehen Sie den Kerzenstecker ab, vergewissern Sie sich, dass alle bewegten Teile vollkommen still stehen und der Zündschlüssel, wenn vorhanden, gezogen ist: – wenn die Maschine verlassen wird; – bevor Sie die Maschine überprüfen, reinigen oder Arbeiten an ihr durchführen; – bevor Sie Blockierungen lösen oder Verstopfungen im Auswurfkanal beseitigen; – wenn ein Fremdkörper getroffen wurde. – wenn die Maschine ungewöhnlich zu vibrieren beginnt. Wenn ein Fremdkörper getroffen wurde und bei Blockierungen der Maschine, z. B. durch Auffahren auf ein Hindernis, muss durch eine autorisierte Fachwerkstatt geprüft werden, ob Teile des Gerätes beschädigt oder verformt wurden. Auch die möglicherweise notwendigen Reparaturen immer von einer autorisierten Fachwerkstatt ausführen lassen. Falls die Maschine anfängt, ungewöhnlich stark zu vibrieren, ist eine sofortige Überprüfung durch eine autorisierte Fachwerkstatt erforderlich. Schalten Sie das Mähwerk aus, vergewissern Sie sich, dass das Schneidwerkzeug still steht: – beim Fahren außerhalb des Rasens auf Wegen oder Straßen; – wenn Sie die Schnitthöhe verstellen wollen; – bevor Sie den Grasfangsack abnehmen; – bevor Sie den Mulchstopfen entfernen. Stellen Sie den Motor ab, vergewissern Sie sich, dass der Zündschlüssel, wenn vorhanden, gezogen ist: – wenn Sie den Mäher anheben oder kippen müssen, z. B. zum Transport; – wenn Sie die Maschine für kurze Zeit verlassen; – bevor Sie nachtanken. Falls der Motor einen Benzinabsperrhahn besitzt, ist dieser nach dem Mähen zu schließen. Wartung und Lagerung

Sorgen Sie dafür, dass alle Schraubverbindungen fest angezogen sind und das Gerät in einem sicheren Arbeitszustand ist. Das Öffnen der Auswurfklappe und Abnehmen des Grasfangsacks oder Enfernen des Mulchstopfens darf nur bei ausgeschaltetem Mähwerk erfolgen. Bewahren Sie niemals die Maschine mit Benzin im Tank innerhalb eines Gebäudes auf, in dem möglicherweise Benzindämpfe mit offenem Feuer oder Funken in Berührung kommen oder sich entzünden könnten. Auspuff und Motor erreichen im Betrieb sehr hohe Temperaturen. Vor Wartungs- und Reinigungsarbeiten die Maschine mindestens 15 Minuten abkühlen lassen.

Um Brandgefahr zu vermeiden, halten Sie Motor, Schalldämpfer (Auspuff) und Kraftstofftank frei von Gras, Blättern oder austretendem Öl (Fett). Beim auf die Seite legen darauf achten, dass kein Öl oder Benzin austritt. Feuergefahr! Lassen Sie den Motor abkühlen, bevor Sie die Maschine in geschlossenen Räumen abstellen. Die Maschine nicht in der Nähe von offenen Flammen oder Feuerquellen wie z. B. Boilern oder Heizungen lagern.

Prüfen Sie regelmäßig die Grasfangeinrichtung auf Verschleiß oder Verlust der Funktionsfähigkeit. Prüfen Sie vor jedem Mähen den Zustand und festen Sitz des Messers. Ein abgenutztes oder beschädigtes Messer muss unbedingt ersetzt werden.

Auf festen Sitz des Zündkerzensteckers achten! Berühren ist nur gefährlich solange der Kerzenstecker nicht vorschriftsmäßig installiert ist. Das Auswechseln, Nachschleifen und Auswuchten des Messers muss von einer autorisierten Fachwerkstatt durchgeführt werden. Durch eine falsch zusammengebaute Messerkupplung kann der Messerbalken sich lösen, was zu schweren Verletzungen führen kann. Ein unsachgemäß geschliffenes und nicht ausgewuchtetes Messer kann starke Vibrationen verursachen und den Rasenmäher beschädigen.

Ersetzen Sie aus Sicherheitsgründen abgenutzte oder beschädigte Teile. Bei Wartungs- und Reinigungsarbeiten sind immer Schutzhandschuhe zu tragen. Wartungs- und Reinigungsarbeiten sind nur bei ausgeschaltetem Motor und abgezogenem Zündkerzenstecker auf ebenen Flächen durchzuführen.

Kerzenstecker niemals bei laufendem Motor abziehen! Gefährdung: elektrischer Schlag.

Falls der Tank zu entleeren ist, sollte dies im Freien und bei kaltem Motor erfolgen. Darauf achten, dass kein Kraftstoff verschüttet wird. Aus Gewährleistungs- und Sicherheitsgründen dürfen nur Originalersatzteile verwendet werden.

BESCHREIBUNG DER BAUTEILE

Sicherheitsschaltbügel für Messerbremse Antriebsschaltbügel Variobetätigung Tankverschluss Schnitthöhenverstellung Kraftstoffhahn Zündkerze Tragegriff Luftfilter Öleinfüllstutzen mit Ölmess-Stab Auswurfklappe Starterseil-Griff Betätigungshebel für Motor Einschalthebel Schneidwerk

VORBEREITENDE ARBEITEN Zur Montage des Mähers befinden sich folgende Einzelteile in der Verpackung:

• Mäher mit vormontiertem Führungsholm
• Fangtuch, Fangsackgestell
• Werkzeugbeutel mit folgendem Inhalt: – Betriebsanleitung mit Konformitätserklärung – Zündkerzenschlüssel – diverse Befestigungsteile. Sollte wider Erwarten ein Teil fehlen, setzen Sie sich bitte mit Ihrem Fachhändler in Verbindung. Führungsholm hochstellen (Abbildung A1 + E1 + B1 )

Den Z-förmig zusammengeklappten Führungsholm nach oben auseinander ziehen A1 . Wenn Führungsholm-Oberteil und -Unterteil in einer Ebene liegen, die Griffmuttern von Hand fest anziehen E1 . Am Führungsholm-Unterteil die Enden soweit auseinander drücken, dass die beidseitigen nach innen zeigenden Arretierungsnocken in die entsprechenden Bohrungen einrasten B1 . Es können drei unterschiedliche Holmhöhen eingestellt werden. Die beidseitigen Griffmuttern von Hand fest anziehen B1 .

Das Kabel auf beiden Seiten in die Kabelführung einlegen. Dadurch wird ein Einklemmen des Kabels beim Umklappen des Führungsholmes verhindert E1 . – Die Bowdenzüge mit Hilfe der Kabelbänder aus dem Werkzeugbeutel am Unterholm befestigen. VORSICHT Bei der Betätigung der Holmhöhenverstellung kann es beim Lösen der Griffmuttern B1 zur Befestigung des HolmUnterteils am Gehäuse (nur soweit lösen, dass der Holm frei beweglich ist) und Ausrasten der Arretierungsnocken aus den Bohrungen der Holmanbindung zu einem unbeabsichtigten Umschlagen des Holms kommen. Außerdem können sich Quetschstellen zwischen Holm-Unterteil und Holmanbindung/Gehäuse ergeben. Es besteht Verletzungsgefahr! Holmstart-Montage (Abbildung G3 + L1 )

Den Betätigungshebel in Stellung STOP schieben G3 . Starterseil (1) herausziehen und durch eine drehende Bewegung in Startergriffhalterung (2) einhängen L1 . Grasfangsack am Mäher einhängen (Abbildung R1 + S1 )

Das Fangsackgestell mit dem Bügel voran in das Fangtuch einsetzen. Darauf achten, dass die Schutzecken des Fangtuchs die hinteren Ecken des Fangsackgestells umhüllen. Die oberen Nähte des Fangtuchs am Bügel ausrichten. Die Halteprofile auf den Vorderrahmen des Fangsackgestells aufdrücken R1 . Die Auswurfklappe des Mähers nach oben öffnen. Den Grasfangsack am Tragbügel anheben, die Schanze (1) R1 an der Fangsacköffnung in die Auswurföffnung einsetzen und Grasfangsack mit seinen beiden seitlichen Haken oben am Mähergehäuse einhängen S1 . Die Auswurfklappe auf den Grasfangsack klappen. Schnitthöhe einstellen (Abbildung I ) Sicherheitshinweis! Symbolerklärung siehe Tabelle Seite 3

Die Schnitthöhe wird an der linken Seite des Mähers eingestellt. Mit dem Daumen die Drucktaste betätigen (1), am Griff den Mäher durch Heben oder Senken in die gewünschte Position bringen (2). – Nach Loslassen der Drucktaste rastet der Hebel in der gewünschten Schnitthöhe ein. – Die Markierung links auf dem Gehäuse zeigt die Schnitthöhe an. WICHTIG Das Mähen auf niedrigster Schnitthöhe sollte nur auf ebenen und planen Rasenflächen durchgeführt werden! Beachten Sie bitte, dass die unteren Schnitthöheneinstellungen nur bei optimalen Bedingungen zu verwenden sind. Wenn Sie die Schnitthöhe zu niedrig wählen, kann die Grasnarbe beschädigt und unter Umständen sogar vernichtet werden. Außer der Schnitthöhe beeinflusst auch die Fahrgeschwindigkeit das Schnittbild und Fangergebnis. Schnitthöhe und Fahrgeschwindigkeit an die zu schneidende Grashöhe anpassen.

VOR DER ERSTEN INBETRIEBNAHME

Sicherheitshinweis! Symbolerklärung siehe Tabelle Seite 3 Alle Verschraubungen und den Zündkerzenstecker auf festen Sitz prüfen. Die Schrauben gegebenenfalls nachziehen! Insbesondere die Befestigung des Messerbalkens ist zu prüfen (siehe hierzu Kapitel „Wartung des Messerbalkens“). Die Messerbefestigungsschraube sollte immer von einer autorisierten Fachwerkstatt angezogen werden. Wenn die Messerschraube zu fest oder zu locker angezogen wird, können Messerkupplung und Messerbalken beschädigt werden oder sich lösen, was zu schweren Verletzungen führen kann. Darauf achten, dass alle Schutzeinrichtungen ordnungsgemäß angebracht und nicht beschädigt sind! Öl einfüllen (Abbildung Y1 ) Sicherheitshinweis! Symbolerklärung siehe Tabelle Seite 3 WICHTIG Schäden vermeiden! Der Motor wird ohne Öl geliefert. Er muss vor dem ersten Anlassen mit Öl gefüllt werden. Vor dem ersten Start Motorenöl (Menge und Qualität siehe technische Daten) mit einem Trichter nach Abschrauben des Ölmess-Stabes in diese Öffnung einfüllen. – Den Mäher auf ebenem Boden parken.

Öl langsam durch den Einfüllstutzen einfüllen. Nicht überfüllen. Ölstand prüfen Ölmess-Stab entfernen. Den Mess-Stab mit einem sauberen Lappen abwischen, wieder einstecken, jedoch nicht festschrauben. Dann den Mess-Stab wieder herausziehen und den Ölstand ablesen. Das Öl muss sich zwischen den Markierungen "ADD" und "FULL" befinden. Gegebenenfalls Öl nachfüllen. Der Ölstand darf jedoch nicht oberhalb der FULL-Markierung liegen. Ölmess-Stab wieder einsetzen und festdrehen. Nach der Erstbefüllung das Schild „NO OIL“ (KEIN ÖL) oben am Motor entfernen. Kraftstoff einfüllen Sicherheitshinweis! Symbolerklärung siehe Tabelle Seite 3

Verwenden Sie als Tankfüllung nur frischen und sauberen bleifreien Standardkraftstoff. Kraftstoff mit bis zu 10% Ethanol ist akzeptabel. Kraftstoffhahn sollte geschlossen sein Y2 ! Tankdeckel abschrauben. Kraftstoff mit einem Trichter bis max. Unterkante des Einfüllstutzens einfüllen. Tankdeckel aufsetzen und festschrauben.

STARTEN DES MOTORS (Abbildung S2 + C + E ) Den Motor nur hinter dem Mäher stehend starten. – Kraftstoffhahn öffnen S2 . – Bei kaltem Motor den Betätigungshebel (1) in Stellung "I/I" (Choke) (2) schieben C . – Das Starterseil (4) langsam ziehen bis Widerstand spürbar wird, dann zügig herausziehen E , - der Motor beginnt zu laufen; das Seil langsam zurückführen. – Unter Umständen muss der Startvorgang wiederholt werden. – Sobald der Motor angesprungen ist, Betätigungshebel (1) auf Position "Warmstart/Betrieb" (3) stellen C . – Bei betriebswarmem Motor den Betätigungshebel in Stellung "Warmstart/Betrieb" (3) schieben und wie eben beschrieben den Motor starten. – Springt der Motor nicht an, dann wie beim Starten des kalten Motors verfahren. – In Position "Warmstart/Betrieb" arbeitet der Motor mit seiner höchsten Leistung bei max. Drehzahl, die für ein sauberes Schnittbild erforderlich ist (Motordrehzahl = Messerdrehzahl). VORSICHT Starterseilgriff während des Startens fest umfassen. Der Griff könnte sonst aus der Hand rutschen. Verletzungsgefahr! 10 EINSCHALTEN DES MÄHWERKS (Abbildung H3 ) Sicherheitshinweis! Symbolerklärung siehe Tabelle Seite 3 Das Mähwerk nur hinter dem Mäher stehend einschalten. Den Mäher in jedem Fall auf ebener, nicht mit hohem Gras bewachsener Fläche stellen (zu hohes Gras hemmt den Anlauf des Messerbalkens und erschwert den Startvorgang). Wo dies nicht möglich ist, hilft man sich durch Schrägstellen des Mähers in der Art, dass das Schneidwerkzeug in die vom Benutzer abgewandte Richtung zeigt, jedoch nur so weit, wie es unbedingt erforderlich ist. – Den Sicherheitsschaltbügel (1) auf das Holmoberteil drücken und festhalten. – Den Hebel (2) bis zum Anschlag zügig nach vorne schieben und loslassen. Der Hebel kommt automatisch in seine Ausgangsposition zurück. WICHTIG Langsames Einschalten des Mähwerks führt zu einem übermäßigen Verschleiß der Brems-und Kupplungsbeläge und zu einer Überhitzung des gesamten Bremskupplungssystems Für eine einwandfreie Funktion des Startsystems ist es erforderlich, dass das Mähwerk nach der oben beschriebenen Reihenfolge gestartet wird.

11 AUSSCHALTEN DES MÄHWERKS (Abbildung I3 ) – Sicherheitsschaltbügel für die Messerbremse zügig loslassen. WICHTIG In dem Moment, in dem der Sicherheitsschaltbügel losgelassen wird, klappt dieser durch Federkraft wieder in seine Ausgangsposition zurück, die Messerbremse wird ausgelöst und innerhalb drei Sekunden kommt das Messer zum Stillstand. 12 ABSTELLEN DES MOTORS (Abbildung I3 + G3 + Y2 )

Sicherheitsschaltbügel für die Messerbremse zügig loslassen I3 . Den Betätigungshebel in Stellung STOP schieben G3 . Kraftstoffhahn schließen Y2 .

13 ANHALTEN IM NOTFALL

ACHTUNG Verletzungen vermeiden! Der Messerbalken muss innerhalb von 3 Sekunden stehen bleiben. Andernfalls die nächste autorisierte Fachwerkstatt aufsuchen. Sicherheitsschaltbügel und Antriebsschaltbügel loslassen. – Der Mäher hält an. – Das Messer kommt zum Stillstand. 14 FAHRANTRIEB

Bedienung des Hinterradantriebes (Abbildung G ) Der Hinterradantrieb wird über den Antriebsschaltbügel (1) am oberen Führungsholm (2) bei laufendem Motor und Mähwerk ein- und ausgeschaltet: – Antriebsschaltbügel anziehen und festhalten = Mäher fährt. – Antriebsschaltbügel loslassen = Mäher bleibt stehen (0-Stellung). Beim Fahren außerhalb des Rasens auf Wegen oder Straßen den Antrieb nur bei laufendem Motor einschalten. Geschwindigkeitseinstellung (Abbildung H ) WICHTIG Die Geschwindigkeitseinstellung darf nur bei laufendem Motor vorgenommen werden, um Beschädigungen zu vermeiden! Die Fahrgeschwindigkeit wird mit dem links angebrachten Hebel der Variobetätigung eingestellt. – Den Hebel zum ausrasten zuerst nach unten drücken (1) und dann durch Verstellen die gewünschte Fahrgeschwindigkeit einstellen (2). Der Hebel rastet in der nächstliegenden neuen Position wieder selbsttätig ein. – Stellung „Hase” = schnell (max. Geschwindigkeit). – Stellung „Schildkröte” = langsam (min. Geschwindigkeit). HINWEIS Mähen mit zu hoher Geschwindigkeit führt zu schlechtem Schnittbild bzw. Fangergebnis. Geschwindigkeit immer den Gegebenheiten anpassen. Bei längeren Grasabschnitten sollte eine langsamere Fahrgeschwindigkeit gewählt werden. 15 GRASFANGEINRICHTUNG Sicherheitshinweis! Symbolerklärung siehe Tabelle Seite 3 Betrieb mit Grasfangsack Beim Mähen darauf achten, dass der Grasfangsack rechtzeitig geleert wird. Das TurboSignal auf dem Grasfangsack zeigt Ihnen den richtigen Zeitpunkt zum Entleeren. Anstelle des Grasfangsacks kann auch ein Prallschutz (im Fachhandel als Zubehör unter Bestell-Nr. SA592 erhältlich) ein gehangen werden. WICHTIG Darauf achten, dass bei der Handhabung des Grasfangsacks die Schanze (1) R1 nicht verbogen wird.

TurboSignal (Füll-Anzeige des Grasfangsacks) (Abbildung J + K ) Auf der Oberseite des Grasfangsacks ist eine Anzeige aufgesetzt, die anzeigt, ob der Grasfangsack leer oder gefüllt ist: – Bei leerem Grasfangsack und während des Mähens bläht sich das Turbo Signal auf J . – Ist der Grasfangsack gefüllt, fällt das Turbo Signal in sich zusammen; dann sofort den Mähvorgang stoppen und den Grasfangsack entleeren K . WICHTIG Bei stark verschmutztem Fangsackgewebe bläht sich das Turbo Signal nicht auf - Sie sollten das Gewebe sofort reinigen. Nur mit einem luftdurchlässigen Grasfangsack erzielen Sie eine einwandfreie Grasaufnahme. WICHTIG Grasfangsack nicht mit heißem Wasser reinigen! Entleeren des Grasfangsacks (Abbildung I3 + L ) Sicherheitsschaltbügel loslassen I3 . Die dadurch in Funktion gesetzte Messerbremse bringt das Messer innerhalb von 3 Sekunden zum Stillstand. Bei laufendem Motor kann nun der Grasfangsack wie folgt entleert werden: – Auswurfklappe anheben. – Am Tragbügel den gefüllten Grasfangsack vom Mäher aushängen – Auswurfklappe schließt selbsttätig. – Grasfangsack am Tragbügel und der Griffmulde an der Bodenunterseite haltend gründlich ausschütten L . Betrieb ohne Grasfangsack

WARNUNG Beim Betrieb ohne Grasfangsack muss die AuswurfkIappe am Mähergehäuse immer geschlossen (heruntergeklappt) sein. 16 MÄHBETRIEB Sicherheitshinweis! Symbolerklärung siehe Tabelle Seite 3 Mähen an Hanglagen ACHTUNG Der Mäher kann an Böschungen und Hängen in eine Schräglage bis zu 30° Neigung gefahren werden. Darüber hinausgehende Schräglagen können zu Motorschäden führen. Aus Sicherheitsgründen empfehlen wir Ihnen aber dringend, dieses theoretische Leistungspotential nicht auszuschöpfen. Grundsätzlich sollten handgeführte Rasenmäher bei Hanglagen von mehr als 15° nicht eingesetzt werden. Ölstandkontrolle Vor jedem Mähen Ölstand überprüfen Y1 . Niemals den Motor mit zu wenig oder zu viel Öl laufen lassen. Es könnten irreparable Schäden auftreten. Prüfung der Betriebssicherheit Vor jedem Mähen darauf achten, dass der Sicherheitsschaltbügel für die Messerbremse einwandfrei funktioniert. Wenn der Schaltbügel losgelassen wird, muss der Messerbalken innerhalb von drei Sekunden stehen bleiben. Andernfalls die nächste autorisierte Fachwerkstatt aufsuchen. Darauf achten, dass alle Schutzeinrichtungen ordnungsgemäß angebracht und nicht beschädigt sind! Nach den ersten Betriebsstunden und später von Zeit zu Zeit alle Schrauben und Muttern auf festen Sitz prüfen und gegebenenfalls nachziehen! Zur Vermeidung einer Gefährdung auch vor jedem Mähen den Zustand und festen Sitz des Messers prüfen (siehe hierzu Kapitel „Wartung des Messerbalkens”). Außerdem regelmäßig Lüfter, Messerkupplung und Lüftergehäuse auf Verschleiß und Sitz prüfen. Auf festen Sitz des Zündkerzensteckers achten! Berühren ist nur gefährlich solange der Kerzenstecker nicht vorschriftsmäßig installiert ist. Kerzenstecker niemals bei laufendem Motor abziehen! Gefährdung: elektrischer Schlag. Bei Blockierung des Mähwerks, z.B. durch Auffahren auf ein Hindernis, durch eine autorisierte Fachwerkstatt prüfen lassen, ob Teile des Mähers beschädigt oder verformt sind. Auch die möglicherweise notwendigen Reparaturen immer von einer autorisierten Fachwerkstatt ausführen lassen. Zeitliche Einschränkungen Der zeitliche Betrieb von Rasenmähern ist in der „32. Verordnung zur Durchführung des Bundes-Immissionsschutzgesetzes (32. BImSch-V)“ geregelt.

Darüber hinaus sind regionale Einschränkungen möglich (z.B. zum Schutze der Mittagsruhe), über die Ihnen die zuständige kommunale Behörde Auskunft geben kann. Tipps zur Rasenpflege Mähen (Abbildung M ) Nach 10 – 14 Tagen fängt jeder Rasen an zu verwildern. Sie werden feststellen: je öfter er geschnitten wird, umso besser und kräftiger sieht er aus; denn ein regelmäßiger Schnitt fördert ein gleichmäßiges Wachstum. Entfernen Sie vor jedem Schnitt alle Fremdkörper (Steine, Holz, Äste usw.) vom Rasen; achten Sie aber trotzdem auch während des Mähens noch auf herumliegende Gegenstände. Mähen Sie möglichst nur trockenen Rasen. Bei nassem Boden wird die Grasnarbe leicht beschädigt; die Räder drücken sich ein und hinterlassen Spuren. Ist das Gras einmal zu lang geworden, schneiden Sie erst den Rasen mit hoher Schnitthöheneinstellung in der einen Richtung und danach mit tieferer, von Ihnen gewünschter Höheneinstellung quer dazu. Schneiden Sie nur mit scharfem, einwandfreiem Messer, damit die Grashalme nicht ausfransen. Ein sauberes Schnittbild erzielen Sie, wenn Sie den Mäher im Schritt-Tempo in möglichst geraden Bahnen führen. Diese Bahnen sollen sich immer um einige Zentimeter überdecken, damit keine Streifen stehen bleiben. Das Mähen auf niedrigster Schnitthöhe sollte nur auf ebenen und planen Rasenflächen durchgeführt werden! Beachten Sie bitte, dass die unteren Schnitthöheneinstellungen nur bei optimalen Bedingungen zu verwenden sind. Wenn Sie die Schnitthöhe zu niedrig wählen, kann die Grasnarbe beschädigt und unter Umständen sogar vernichtet werden. Außer der Schnitthöhe beeinflusst auch die Fahrgeschwindigkeit das Schnittbild und das Fangverhalten. Die Fahrgeschwindigkeit an Person, Gelände und an die zu schneidende Grashöhe anpassen. Bei längeren Grasabschnitten sollte eine langsamere Fahrgeschwindigkeit gewählt werden. Beim Mähen von hohem Gras zuerst eine hohe Schnitthöheneinstellung wählen und danach mit niedrigerer Höheneinstellung quer dazu noch einmal mähen. Mulchen Ihr Rasenmäher kann mit einem Mulchkit ausgerüstet werden. Der entsprechende Umrüstsatz auf Mulchsystem ist im Fachhandel als Zubehör erhältlich (Bestell-Nr. Umrüstsatz siehe Original-Ersatzteile und Zubehör). WARNUNG Der Umbau des Mähers auf Mulchsystem immer von einer autorisierten Fachwerkstatt durchführen lassen. Durch eine falsch zusammengebaute Messerkupplung oder durch eine zu fest oder zu locker angezogene Messerschraube können sich die Messerbalken lösen, was zu schweren Verletzungen führen kann. Was versteht man unter Mulchen? Beim Mulchen wird der Rasen geschnitten und die abgeschnittenen Halme gleichzeitig durch ein spezielles MulchMessersystem mehrfach zerkleinert. Dieses Mulch-Messersystem richtet die Grashalme auf und schneidet die Halme in sehr kurze Stücke, die dann gleichmäßig auf der Rasenfläche verteilt werden. Die Grasabschnitte können nun schneller trocknen und verrotten, wodurch die Humusbildung gefördert wird. Der Boden wird so auf natürliche Weise gedüngt und auch noch vor Austrocknung geschützt. Das Aufsammeln und Entsorgen des Schnittgutes entfällt. Das Mulchkonzept unterstützt somit wesentlich den ökologischen Kreislauf. Wie erreicht man einen perfekten Rasenschnitt? Beim Einsatz des Mulchmähers sollte die zu schneidende Grashöhe 10 cm möglichst nicht übersteigen. In einem Arbeitsgang wird nun maximal 1/3 der Grashöhe herunter geschnitten. Wenn kein positives Ergebnis erreicht wird, muss gegebenenfalls zweimal hintereinander gemulcht werden. Je nach Rasensorte und Wachstumsintensität sollte regelmäßig gemäht werden. Mulchen erfordert gerade in der starken Wachstumsphase häufigeres Mähen als das traditionelle Aufsammeln, da sonst diese Drittelregel schwer einzuhalten ist. Um ein optimales Mulchergebnis zu erreichen, sollten Sie beim Mulchen im Vergleich zum traditionellen Mähen die Geschwindigkeit der Maschine senken, um dem Gras Zeit zu geben, länger im Mähwerk zu verbleiben und dadurch mehrfach geschnitten zu werden. Das beste Schnittbild und Ergebnis wird auf einem trocknen Rasen erzielt, da nasser Rasen durch die kurzen Grasabschnitte schnell verklebt und verklumpt. Diese Grasklumpen bilden Fäulnis und Schimmel und behindern den gewünschten ökologischen Kreislauf. Muss der Rasen trotzdem einmal in sehr feuchtem, nassen Zustand gemäht werden, müssen die Grasabschnitte kürzer sein, d.h. die Schnitthöhe muss um 1-2 Stufen höher eingestellt sein, als bei trockenem Rasen.

Sie werden merken, dass Sie bei der Beachtung dieser einfachen Regeln einen gesunden Rasen erhalten und sich die Grünschnittentsorgung sparen. Wenn das Gras doch einmal zu hoch fürs Mulchen ist, kann mit wenigen Handgriffen der Mulchmäher für das Mähen mit Grasfangsack umgebaut werden. Umbau auf Heckauswurfmäher (Abbildung U2 + S1 ) – Motor abstellen. – Auswurfklappe anheben. – Den Mulchstopfen aus dem Kanal entfernen U2 . – Den Grasfangsack in die vorgesehene Halterung am Mähergehäuse einhängen S1 . Ein Umbau des Mulch-Messersystems ist nicht notwendig! Bei schwierigen Mähbedingungen (z.B. nasses Gras) kann es allerdings zu einer reduzierten Fangsackfüllung kommen. Damit das Gerät erneut aIs MuIchmäher eingesetzt werden kann, muss der MuIchstopfen wieder eingebaut werden. Hierzu den Grasfangsack abnehmen, den MuIchstopfen in den Auswurfkanal einführen und die AuswurfkIappe schließen.

17 PFLEGE UND WARTUNG DES MÄHERS

Regelmäßige Pflege ist die beste Garantie für eine lange Lebensdauer und störungsfreien Betrieb! Verwenden Sie nur Originalersatzteile, denn nur diese bürgen für Sicherheit und Qualität! Sicherheitshinweis! Symbolerklärung siehe Tabelle Seite 3 Reinigung (Abbildung O )

WICHTIG Zu Reinigungs- und Wartungsarbeiten den Kraftstoffhahn schließen Y2 , den Mäher auf die rechte Seite legen besser jedoch vorne hoch kippen O (Zündkerze nach oben), da sonst Startschwierigkeiten auftreten könnten. Beim hoch kippen des Mähers darauf achten, dass die Auswurfklappe nicht beschädigt wird. In angehobenem Zustand den Mäher sichern! ACHTUNG Beim hoch kippen oder auf die Seite legen darauf achten, dass kein Öl oder Benzin austritt. Feuergefahr! Schmutz und Grasreste direkt nach dem Mähen entfernen. Zur Reinigung Bürste oder Lappen verwenden. ACHTUNG Die Finger nicht in die Öffnungen des Lüftergehäuses stecken und Lüfter festhalten. Sollte der Messerbalken beim Reinigen gedreht werden, besteht die Gefahr, dass die Finger zwischen Lüfter und Lüftergehäuse gequetscht werden! WICHTIG Niemals mit Hochdruckreiniger oder normalem Wasserstrahl den Antriebsbereich, Motorteile (wie Zündanlage, Vergaser, usw.) Dichtungen und Lagerstellen reinigen. Beschädigungen bzw. teure Reparaturen können die Folge sein. WICHTIG Im Bereich des Getriebes frei von Schmutz. Alle beweglichen Teile müssen frei von Schmutz sein. WICHTIG Falls die Mäherunterseite versehentlich mit Wasser gereinigt wurde, unbedingt noch einmal den Motor starten und das Mähwerk einschalten. Verbleibendes Wasser kann unter Umständen die Bauteile (z.B. Kugellager) beschädigen, deshalb die Kupplung einige Minuten laufen lassen, damit das Wasser von den Bauteilen weggeschleudert wird. Aufbewahrung Das Gerät immer in sauberem Zustand in einem geschlossenen, trockenen Raum und für Kinder nicht erreichbar, abstellen. Lassen Sie den Motor abkühlen, bevor Sie die Maschine in geschlossenen Räumen abstellen. Umklappen des Führungsholmes (Abbildung A1 )

Zur Platz sparenden Aufbewahrung oder zum Transport die vier Griffmuttern soweit lösen, dass sich der Führungsholm ohne Widerstand in Z-Form über dem Motor zusammenklappen lässt A1 . Die Arretierungsnocken am Unterholmende müssen aus den Bohrungen der Holmanbindung ausrasten. – Die Bowdenzüge dabei nicht knicken oder quetschen. VORSICHT Beim Umlegen des Holms zu Transport- und Lagerungszwecken kann es beim Lösen der Griffmuttern und Ausrasten der Arretierungsnocken aus den Bohrungen der Holmanbindung zu einem unbeabsichtigten Umschlagen des Holms kommen. Außerdem können sich Quetschstellen zwischen Holm-Unterteil, -Oberteil und Holmanbindung/Gehäuse ergeben. Es besteht Verletzungsgefahr!

Transport und Sicherung des Gerätes (Abbildung N )

Soll das Gerät getragen werden, nicht an der Auswurfklappe anfassen! Fassen Sie nur vorne am Tragegriff und hinten an den Holmenden N . Darauf achten, dass der nach vorne geklappte Teil des Holmes nicht angehoben wird. Es besteht Verletzungsgefahr an den Holmenden. Beachten Sie vor dem Heben oder Tragen das Gewicht der Maschine (siehe Technische Daten). Das Heben von hohen Gewichten kann zu gesundheitlichen Problemen führen. Wir empfehlen, das Gerät immer mit zwei Personen zu Heben oder Tragen. – Das Gerät stehend transportieren. – Das Transportmittel auf ebenem Boden parken, damit das Gerät nicht wegrollen kann, bevor es gesichert wird. – Den Grasfangsack aushängen und während des Transports separat sichern. – Das Gerät mit zugelassenen Ladungssicherungsmitteln (z.B. Zurrgurte mit Spannelement) auf oder im Fahrzeug sicher befestigen. Zurrgurte sind Gurtbänder aus synthetischen Fasern. Jeder Zurrgurt ist gekennzeichnet. Das Etikett enthält wichtige Angaben zur Verwendung. – Bei Ladegütern die rollen können wird das Direktzurren mit vier Spanngurten empfohlen. Sichern Sie das Gerät an den Rädern so, dass es sich während der Fahrt nicht bewegt. ACHTUNG Die Gurte nicht zu fest anziehen. Ein zu starkes Fixieren des Gerätes kann zu Beschädigungen führen. Wartung des Messerbalkens Ein scharfes Messer garantiert optimale Schnittleistung. Prüfen Sie vor jedem Mähen den Zustand und festen Sitz des Messers. Ein abgenutztes oder beschädigtes Messer muss unbedingt ersetzt werden. Nachschleifen und Auswuchten des Messerbalkens (Abbildung Q ) WARNUNG Das Nachschleifen und Auswuchten des Messerbalkens muss von einer autorisierten Fachwerkstatt durchgeführt werden. Ein unsachgemäß geschliffenes und nicht ausgewuchtetes Messer kann starke Vibrationen verursachen und den Rasenmäher beschädigen. WICHTIG Die Schneidkanten des Messerbalkens dürfen nur solange nachgeschliffen werden, bis die Markierung (1) auf dem Messerbalken (Ring) (siehe Abbildung Q ) erreicht worden ist. Achtung! Schleifwinkel von 30° beachten. Ihre Fachwerkstatt kann diesen Wert (Verschleißgrenze) für Sie prüfen! WARNUNG Ein Messer, bei dem die Verschleißgrenze (Markierung) überschritten wurde, kann brechen und weggeschleudert werden, was zu schweren Verletzungen führen kann. Auswechseln des Messerbalkens WARNUNG Das Auswechseln des Messerbalkens immer von einer autorisierten Fachwerkstatt durchführen lassen. Durch eine falsch zusammengebaute Messerkupplung oder durch eine zu fest oder zu locker angezogene Messerschraube kann sich der Messerbalken lösen, was zu schweren Verletzungen führen kann. – Bei Ersatz nur Original-Messerbalken verwenden! – Ersatz-Schneidwerkzeuge müssen dauerhaft mit dem Namen und/oder Firmen-Kennzeichen des Herstellers oder Lieferanten und der Teile-Nr. gekennzeichnet sein. Wartung der Vorderräder Einmal jährlich oder alle 20 Betriebsstunden die Lager der Räder ölen. – Mit einem Steckschlüssel die Sechskantmutter lösen und die Räder abnehmen. – Nachdem die Lager geölt wurden, die Räder aufschieben und wieder soweit festziehen, dass die Räder sich noch leicht aber spielfrei drehen lassen. Wartung des Hinterradantriebs (Abbildung R )

Die Antriebsräder nach Lösen der Mutter von der Radachse abziehen. Schmutz und Fettreste von der Radabdeckung, dem Freilaufritzel auf der Getriebewelle und dem Antriebsritzel an der Radinnenseite entfernen. HINWEIS Das Freilaufritzel nicht von der Getriebewelle abziehen!

Das Ritzelpaar (Freilaufritzel und Antriebsritzel im Rad) mit dem Wälzlagerfett „KAJO-Langzeitfett LZR 2“ ringsherum so einfetten, dass die Zahnzwischenräume vollständig gefüllt sind. Beim Aufstecken des Antriebsrades darauf achten, dass die Ritzel ineinander greifen, evtl. das Rad auf der Achse leicht verdrehen. Wartung des Antriebs

Für die einwandfreie Funktion des Riemenantriebs ist es unbedingt erforderlich, dass der Bowdenzug zum Ein/Ausschalten des Fahrantriebs leichtgängig ist. Der Bowdenzug ist werkseitig eingestellt und bedarf keiner Nachstellung. Der Bowdenzug ist nur durch eine Fachwerkstatt einzustellen. Auswechseln der Bremskupplung und des Antriebkeilriemens Das Auswechseln der Bremskupplung und des Antriebkeilriemens nur von einer autorisierten Fachwerkstatt ausführen lassen. Nachstellen des Messer-Brems-Bowdenzuges Das Nachstellen des Messer-Brems- Bowdenzuges nur von einer autorisierten Fachwerkstatt ausführen lassen.

18 WARTUNG DES MOTORS

Sicherheitshinweis! Symbolerklärung siehe Tabelle Seite 3

WARNUNG Verletzungen vermeiden! Motorabgase enthalten Kohlenmonoxid und können ernsthafte Erkrankungen oder Tod zur Folge haben. Den Motor nicht in geschlossenen Räumen, wie Garagen, betreiben, auch dann nicht, wenn Türen und Fenster geöffnet sind. Die Maschine ins Freie bewegen, bevor der Motor angelassen wird. WICHTIG Zu Reinigungs- und Wartungsarbeiten den Kraftstoffhahn schließen Y2 , den Mäher auf die rechte Seite legen besser jedoch vorne hoch kippen O (Zündkerze nach oben), da sonst Startschwierigkeiten auftreten könnten. Beim hoch kippen des Mähers darauf achten, dass die Auswurfklappe nicht beschädigt wird. In angehobenem Zustand den Mäher sichern! ACHTUNG Beim kippen oder auf die Seite legen darauf achten, dass kein Öl oder Benzin austritt. Feuergefahr! Die regelmäßige Ausführung der vorgeschriebenen Wartungs- und Pflegearbeiten sind die Voraussetzung für eine dauerhafte und störungsfreie Funktion des Motors und außerdem Grundvoraussetzung für Garantieansprüche. Den Motor vor allem äußerlich stets sauber halten, besonders der Schalldämpfer- und Zylinderbereich muss immer frei von Fremdkörpern sein (z.B. Grasreste). Auspuff und Motor erreichen im Betrieb sehr hohe Temperaturen. Brennbare Fremdkörper wie Laub, Gras usw. können sich entzünden. Auch eine einwandfreie Kühlung ist nur gewährleistet, wenn die Zylinderrippen stets sauber sind. WICHTIG Den Motor niemals mit Hochdruckreiniger oder normalem Wasserstrahl reinigen. Beschädigungen bzw. teure Reparaturen können die Folge sein. Ölwechsel HINWEIS Aus Umweltschutz empfehlen wir, den Ölwechsel von einer Fachwerkstatt machen zu lassen. Der erste Ölwechsel bei neuem Motor ist nach ca. 8 Betriebsstunden erforderlich. Später etwa alle 50 Betriebsstunden oder mindestens einmal pro Mähsaison. – Den Motor warm laufen lassen. – Motor abstellen und Zündkerzenstecker abziehen. – Das Öl wechseln, solange der Motor warm ist. – Ein Ölwechsel ist nur durch Absaugen des Altöles am Öleinfüllstutzen möglich. Handpumpen sind im Fachhandel erhältlich. Altöl nicht ins Kanalnetz oder Erdreich ablassen, sondern gemäß den örtlichen Bestimmungen entsorgen. – Nach dem Absaugen am Öleinfüllstutzen frisches, sauberes Markenöl (Menge und Qualität siehe technische Daten) einfüllen. Den Mess-Stab einstecken und Ölstand kontrollieren (siehe Kapitel Öl einfüllen, Abbildung Y1 )! Reinigen bzw. Austausch des Luftfilters (Abbildung W ) WICHTIG Niemals den Motor mit abgenommenem Luftfilter starten oder laufen lassen. – Verriegelungen (1) nach hinten schieben.

Den Luftfilterdeckel (2) vorne an der unteren Kante anfassen, nach vorn und nach oben ziehen und Deckel entfernen. Vorfilter (3) und Papierfiltereinsatz (4) aus dem Luftfiltergehäuse (5) entnehmen. Papierfiltereinsatz (4) alle 100 Betriebsstunden reinigen. Bei leichter Verschmutzung vorsichtig ausklopfen; bei starker Verschmutzung oder Beschädigung erneuern. Papierfilter nicht auswaschen, nicht mit Druckluft ausblasen und nicht einölen. – Den Vorfilter (3) alle 25 Betriebsstunden reinigen. Vorfilter in warmem Wasser mit flüssigem Reinigungsmittel waschen und an der Luft gründlich trocknen lassen. Den Vorfilter nicht einölen. – Nach dem Reinigen bzw. Austausch zunächst den Vorfilter, dann den Papierfiltereinsatz ins Gehäuse (5) einsetzen. – Luftfilterdeckel mit Lasche (6) in die Aufnahme (7) des Gehäuses einsetzen. Deckel nach unten drücken und verriegeln (1). Bei ungünstigen Einsatzbedingungen (starke Staubentwicklung) ist die Reinigung bei jedem Mähen erforderlich. Papierfiltereinsatz jährlich oder alle 300 Betriebsstunden ersetzen. (Bestell-Nr. Filtereinsatz und Vorfilter siehe Original-Ersatzteile und Zubehör) Kontrolle der Zündkerze (Abbildung Y ) Zur Verschleißprüfung den Zündkerzenstecker abziehen und die Zündkerze herausschrauben. Ist die Elektrode stark abgenutzt, muss die Zündkerze in jedem Fall ersetzt werden (Bestell-Nr. siehe Original-Ersatzteile und Zubehör). Anderenfalls genügt es, die Kerze mit einer Stahlbürste zu reinigen und den Elektrodenabstand auf 0,7-0,8 mm einzustellen. Die Zündkerze (auf Dichtring achten) von Hand in den Motor einschrauben und mit dem Steckschlüssel handfest anziehen. Kerzenstecker aufdrücken. Zündkerze jährlich austauschen. Vorschriftsmäßiges Überwintern des Motors (oder längerer Nichtgebrauch)

Benzintank entleeren und Motor solange laufen lassen, bis er wegen Kraftstoffmangel stehen bleibt. Motor abstellen und Zündkerzenstecker abziehen. Solange der Motor noch warm ist, das Öl absaugen. Frisches Öl (Menge und Qualität siehe technische Daten) einfüllen. Gras und Mähgutablagerungen von Zylinder und Zylinderrippen, unter der Motorabdeckhaube und um den Schalldämpfer herum beseitigen. Das Gerät immer in sauberem Zustand in einem geschlossenen, trockenen Raum und für Kinder nicht erreichbar, aufbewahren.

19 STÖRUNGSURSACHEN UND DEREN BESEITIGUNG

Störungen Motor springt nicht an Mögliche Ursachen Kraftstofftank leer. Kraftstoffhahn geschlossen. Zündkerzenstecker lose. Motor bekommt zu viel Benzin (Zündkerze nass). Luftfilter verschmutzt. Kerzenstecker aufdrücken oder von einer autorisierten Fachwerkstatt prüfen lassen. Zündkerze ersetzen bzw. reinigen, Elektrodenabstand auf 0,7-0,8 mm einstellen Y . Von einer autorisierten Fachwerkstatt prüfen lassen. Luftfiltereinsatz reinigen bzw. erneuern W . Luftfilter verschmutzt. Luftfiltereinsatz reinigen bzw. erneuern W . Zündkerze verrußt. Von einer autorisierten Fachwerkstatt prüfen lassen. Luftfiltereinsatz reinigen bzw. erneuern W . Zündkerze defekt bzw. verschmutzt oder Elektroden abgebrannt. Motorleistung lässt nach Motor läuft unregelmäßig Luftfilter verschmutzt. Zündkerze verrußt. Messer schaltet nicht zu Beseitigung Sauberen und frischen Kraftstoff nachtanken. Kraftstoffhahn öffnen S2 . Schaltbügel nicht umgeklappt. Einschalthebel Schneidwerk nicht betätigt Die Reihenfolge beim Einschalten

Von einer autorisierten Fachwerkstatt prüfen lassen. Von einer autorisierten Fachwerkstatt prüfen lassen. Schaltbügel auf das Holmoberteil drücken H3 . Den Hebel bis zum Anschlag zügig nach vorne schieben und loslassen H3 . Schaltbügel und Einschalthebel

des Mähwerks nicht beachtet. Zu viele Grasreste unter dem Gehäuse Mäher fährt nicht Antriebsschaltbügel nicht gezogen. Schneidwerk müssen in der vorgegebenen Reihenfolge betätigt werden. Schneidraum von Gras reinigen. Spalt zwischen Lüfter und Gehäuse sauber halten. Messerbalken auf Freigängigkeit prüfen. Achtung! Vor diesen Arbeiten Sicherheitshinweise beachten! Von einer autorisierten Fachwerkstatt prüfen lassen. Antriebsschaltbügel ziehen G . Fahrgeschwindigkeit kann nicht reguliert werden Von einer autorisierten Fachwerkstatt prüfen lassen. Von einer autorisierten Fachwerkstatt prüfen lassen. Starke Erschütterungen (Vibrieren) Von einer autorisierten Fachwerkstatt prüfen lassen. Schnitt unsauber, Rasen wird gelb

Auswurf verstopft Das gemulchte Gras sieht schlecht aus: Klumpen, übermäßige Schnittgutmengen, grober Schnitt Messerbalken stumpf. Schnitthöhe zu niedrig. Von einer autorisierten Fachwerkstatt nachschleifen und auswuchten lassen Q . Größere Schnitthöhe einstellen I . Motordrehzahl zu gering. Mit max. Drehzahl arbeiten. Mähen mit zu hoher Geschwindigkeit. Mähbahnen nicht genügend überlappt. Rasen verfilzt. Mähgeschwindigkeit anpassen. TurboSignal nicht beachtet J + K . Bei hohem Gras müssen die Mähbahnen u. U. weiter überlappen. Durch Einsatz eines Vertikutierers kann spürbare Verbesserung erzielt werden. Fangsack leeren L . Motordrehzahl zu gering. Mit max. Drehzahl arbeiten. Zu niedrige Schnitthöhe bei zu hohem Gras. Mähen mit zu hoher Geschwindigkeit. Größere Schnitthöhe einstellen I . Gras ist feucht. Rasen trocknen lassen. Messerbalken stumpf. Von einer autorisierten Fachwerkstatt nachschleifen und auswuchten lassen. Größere Schnitthöhe einstellen I . Mäher auf Heckauswurf umbauen U2 + S1 und Rasen zuerst mit hoher Schnitteinstellung mähen. Fahrgeschwindigkeit anpassen. Mulchregel nicht befolgt (max. 1/3 der Grashöhe schneiden; die zu schneidende Grashöhe muss niedriger als 10 cm sein) Fahrgeschwindigkeit zu hoch. Grasansammlung unter dem Mähwerk. Mähbahnen nicht genügend überlappt. Gras ist feucht. Mähgeschwindigkeit anpassen. Größere Schnitthöhe einstellen I . Bei hohem Gras müssen die Mähbahnen u. U. weiter überlappen. Größere Schnitthöhe einstellen I . Rasen trocknen lassen. Bei Störungen und Defekten, die hier nicht angeführt sind, wenden Sie sich bitte an die nächste autorisierte Fachwerkstatt. Reparaturen, die Fachkenntnis erfordern, sollten Sie nur von einem Fachmann durchführen lassen. Ihre autorisierte Fachwerkstatt hilft Ihnen ebenfalls gerne, falls Sie die hier beschriebenen Wartungsarbeiten nicht selbst durchführen wollen.
