BEDIENUNGSANLEITUNG INVADER JBL

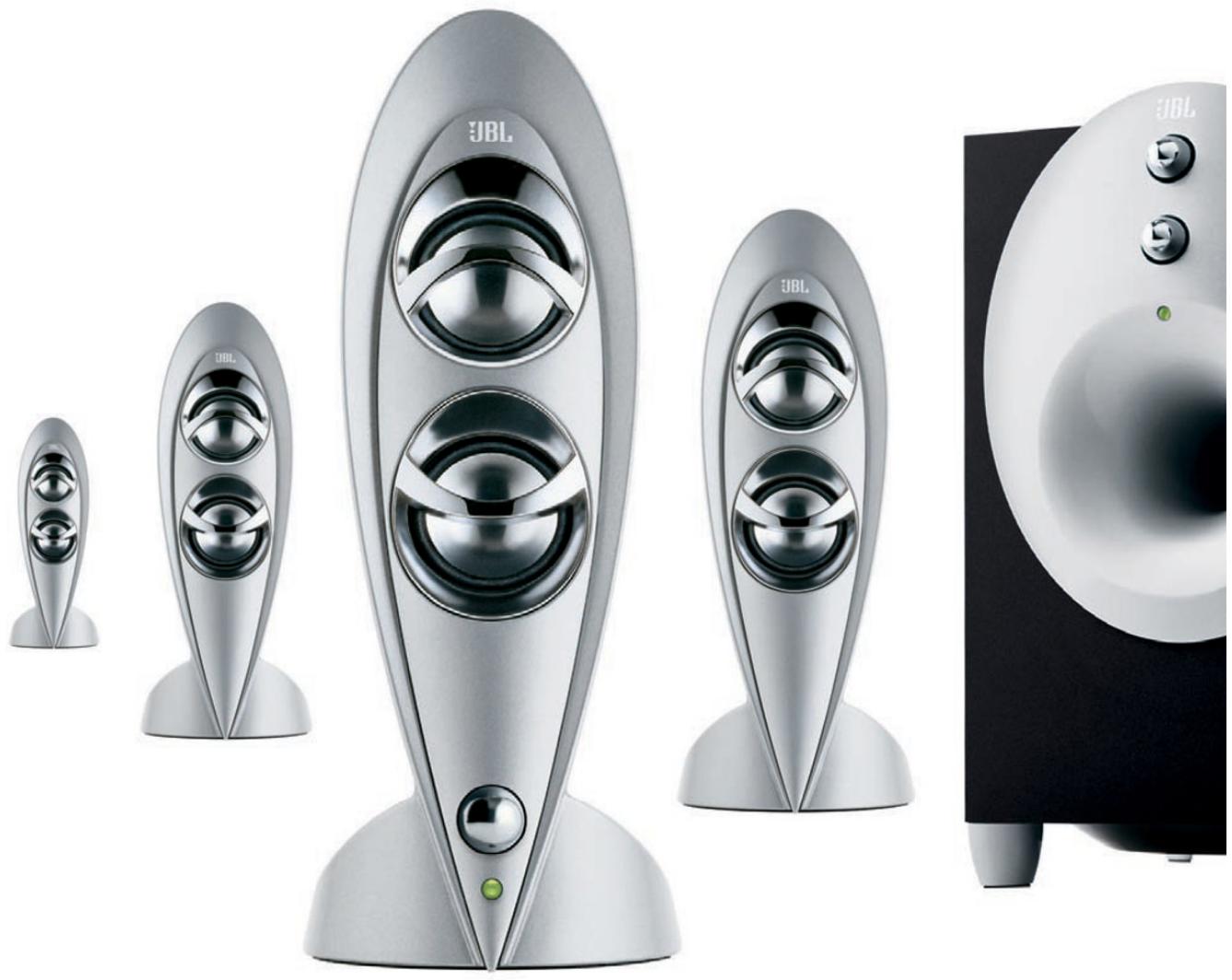

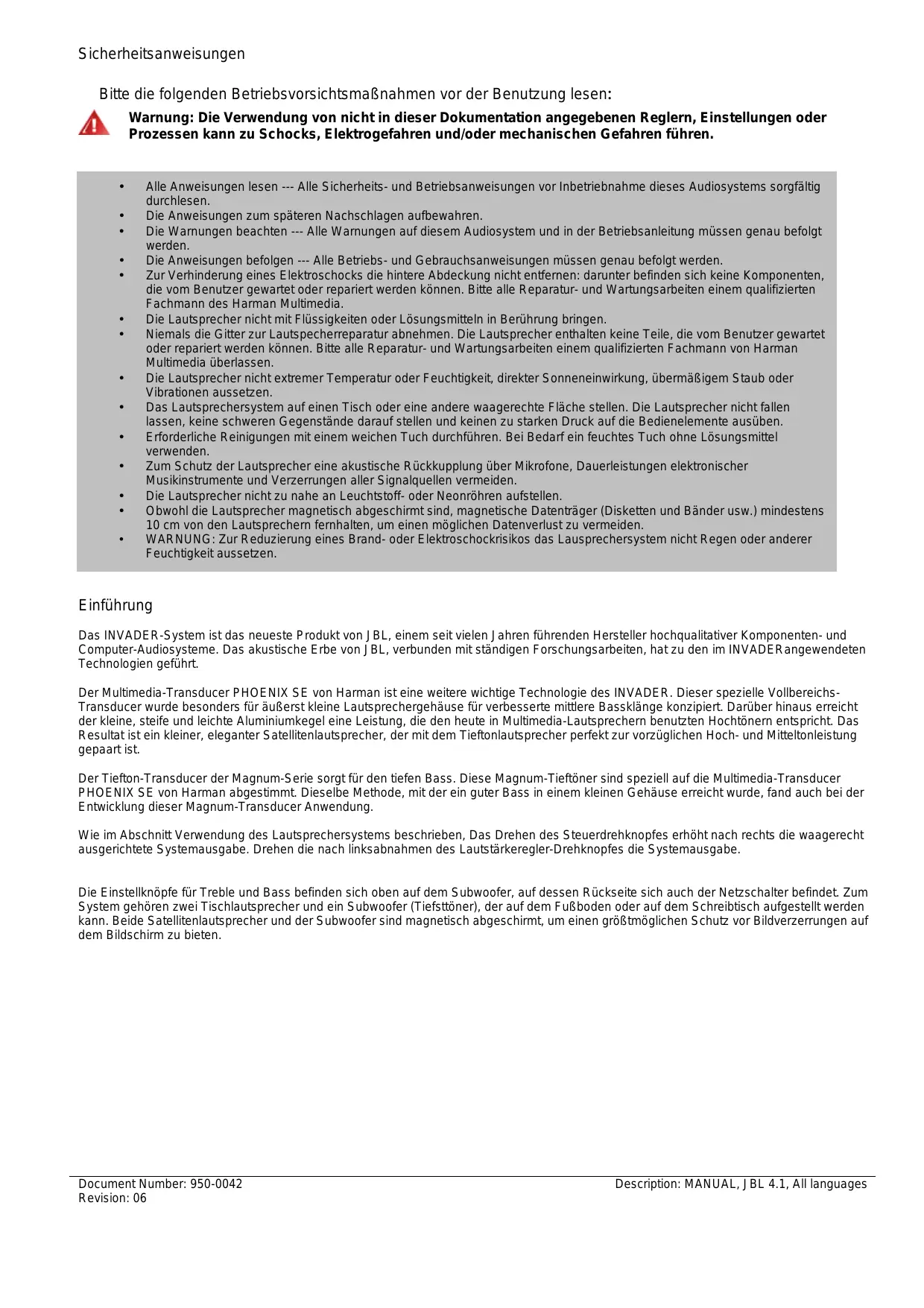

Alle Anweisungen lesen --- Alle Sicherheits- und Betriebsanweisungen vor Inbetriebnahme dieses Audiosystems sorgfältig durchlesen. Die Anweisungen zum späteren Nachschlagen aufbewahren. Die Warnungen beachten --- Alle Warnungen auf diesem Audiosystem und in der Betriebsanleitung müssen genau befolgt werden. Die Anweisungen befolgen --- Alle Betriebs- und Gebrauchsanweisungen müssen genau befolgt werden. Zur Verhinderung eines Elektroschocks die hintere Abdeckung nicht entfernen: darunter befinden sich keine Komponenten, die vom Benutzer gewartet oder repariert werden können. Bitte alle Reparatur- und Wartungsarbeiten einem qualifizierten Fachmann des Harman Multimedia. Die Lautsprecher nicht mit Flüssigkeiten oder Lösungsmitteln in Berührung bringen. Niemals die Gitter zur Lautspecherreparatur abnehmen. Die Lautsprecher enthalten keine Teile, die vom Benutzer gewartet oder repariert werden können. Bitte alle Reparatur- und Wartungsarbeiten einem qualifizierten Fachmann von Harman Multimedia überlassen. Die Lautsprecher nicht extremer Temperatur oder Feuchtigkeit, direkter Sonneneinwirkung, übermäßigem Staub oder Vibrationen aussetzen. Das Lautsprechersystem auf einen Tisch oder eine andere waagerechte Fläche stellen. Die Lautsprecher nicht fallen lassen, keine schweren Gegenstände darauf stellen und keinen zu starken Druck auf die Bedienelemente ausüben. Erforderliche Reinigungen mit einem weichen Tuch durchführen. Bei Bedarf ein feuchtes Tuch ohne Lösungsmittel verwenden. Zum Schutz der Lautsprecher eine akustische Rückkupplung über Mikrofone, Dauerleistungen elektronischer Musikinstrumente und Verzerrungen aller Signalquellen vermeiden. Die Lautsprecher nicht zu nahe an Leuchtstoff- oder Neonröhren aufstellen. Obwohl die Lautsprecher magnetisch abgeschirmt sind, magnetische Datenträger (Disketten und Bänder usw.) mindestens 10 cm von den Lautsprechern fernhalten, um einen möglichen Datenverlust zu vermeiden. WARNUNG: Zur Reduzierung eines Brand- oder Elektroschockrisikos das Lausprechersystem nicht Regen oder anderer Feuchtigkeit aussetzen. Einführung Das INVADER-System ist das neueste Produkt von JBL, einem seit vielen Jahren führenden Hersteller hochqualitativer Komponenten- und Computer-Audiosysteme. Das akustische Erbe von JBL, verbunden mit ständigen Forschungsarbeiten, hat zu den im INVADERangewendeten Technologien geführt. Der Multimedia-Transducer PHOENIX SE von Harman ist eine weitere wichtige Technologie des INVADER. Dieser spezielle VollbereichsTransducer wurde besonders für äußerst kleine Lautsprechergehäuse für verbesserte mittlere Bassklänge konzipiert. Darüber hinaus erreicht der kleine, steife und leichte Aluminiumkegel eine Leistung, die den heute in Multimedia-Lautsprechern benutzten Hochtönern entspricht. Das Resultat ist ein kleiner, eleganter Satellitenlautsprecher, der mit dem Tieftonlautsprecher perfekt zur vorzüglichen Hoch- und Mitteltonleistung gepaart ist. Der Tiefton-Transducer der Magnum-Serie sorgt für den tiefen Bass. Diese Magnum-Tieftöner sind speziell auf die Multimedia-Transducer PHOENIX SE von Harman abgestimmt. Dieselbe Methode, mit der ein guter Bass in einem kleinen Gehäuse erreicht wurde, fand auch bei der Entwicklung dieser Magnum-Transducer Anwendung. Wie im Abschnitt Verwendung des Lautsprechersystems beschrieben, Das Drehen des Steuerdrehknopfes erhöht nach rechts die waagerecht ausgerichtete Systemausgabe. Drehen die nach linksabnahmen des Lautstärkeregler-Drehknopfes die Systemausgabe. Die Einstellknöpfe für Treble und Bass befinden sich oben auf dem Subwoofer, auf dessen Rückseite sich auch der Netzschalter befindet. Zum System gehören zwei Tischlautsprecher und ein Subwoofer (Tiefsttöner), der auf dem Fußboden oder auf dem Schreibtisch aufgestellt werden kann. Beide Satellitenlautsprecher und der Subwoofer sind magnetisch abgeschirmt, um einen größtmöglichen Schutz vor Bildverzerrungen auf dem Bildschirm zu bieten. Document Number: 950-0042 Revision: 06 Description: MANUAL, JBL 4.1, All languages Aufstellung Das Lautsprechersystem sorgfältig auspacken und darauf achten, dass alle Komponenten vorhanden sind:

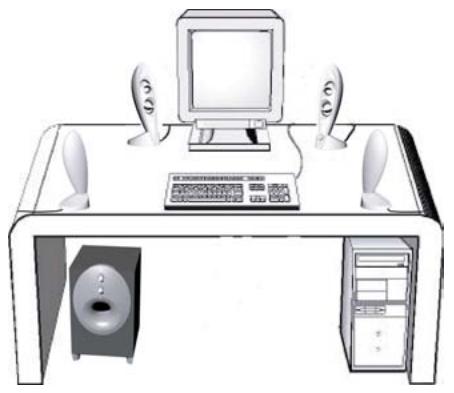

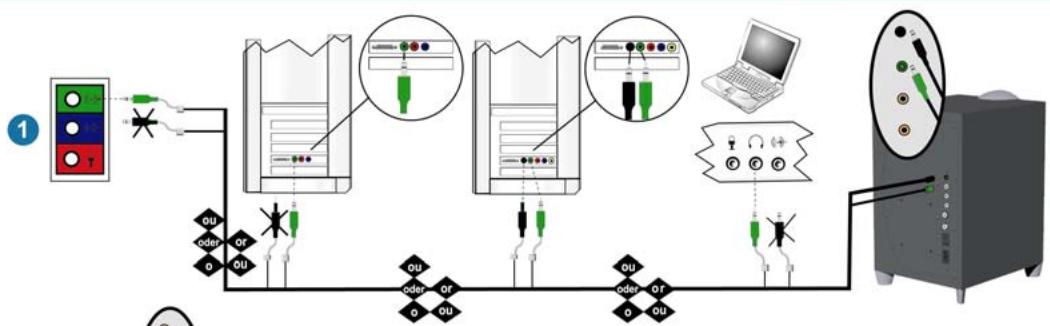

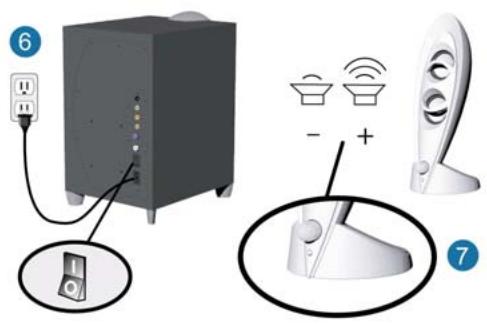

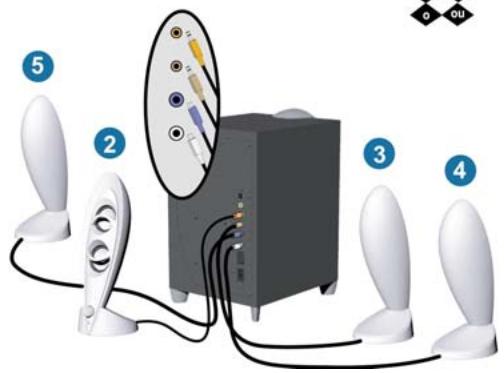

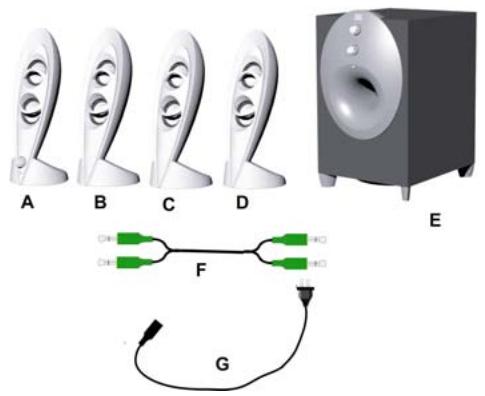

A Steuerungs und Rechter Satellitenlautsprecher B Linker SatelitenLautsprecher C Linker SatelitenLautsprecher D Linker SatelitenLautsprecher E Subwoofer F Audiokabeln G Netzgerät Das Lautsprechersystem wie in den Abbildungen Anschließen des Lausprechersystems an eine Soundkarte dargestellt anschließen. Danach den Netzschalter auf der Rückseite des Subwoofers einschalten. Schritt 1 Das Lautsprechersystem an den Computer anschließen. Bei einer integrierten oder Stereo-Soundkarte den grünen Stecker an die grüne Computerbuchse anschließen. Der schwarze Stecker wird nicht benutzt. Die Gummikappe trotzdem nicht vom schwarzen Stecker entfernen, um statische Entladungen von der Erdung des Systems zu vermeiden. Bei einer Multikanal-Soundkarte werden der grüne Subwooferstecker an die grüne Computerbuchse und der schwarze Lautsprecherstecker an die schwarze Computerbuchse angeschlossen. Bei einem tragbaren Computer wird der grüne Subwooferstecker an die Kopfhörerbuchse des Computers angeschlossen. Der schwarze Stecker wird nicht benutzt. Die Gummikappe trotzdem nicht vom schwarzen Stecker entfernen, um statische Entladungen von der Erdung des Systems zu vermeiden. Schritt 2 Den orangefarbenen Stecker vom rechten Lautsprecher an die gleichfarbige Subwooferbuchse anschließen. Schritt 3 Den braunen Stecker vom linken Lautsprecher an die gleichfarbige Subwooferbuchse anschließen. Schritt 4 Den blau Stecker vom linken Lautsprecher an die gleichfarbige Subwooferbuchse anschließen. Schritt 5 Den weiß Stecker vom linken Lautsprecher an die gleichfarbige Subwooferbuchse anschließen. Schritt 6 Den Stecker vom Netgeiät in die entsprechende Subwoofer_buchse anschließen. Schritt 7 Den Netzstecker an einer Wandsteckdose anschließen. Schritt 8 Das Lautsprechersystem einschalten und die Lautstärke einstellen. Document Number: 950-0042 Revision: 06 Description: MANUAL, JBL 4.1, All languages Platzierung der Lautsprecher Die Lautsprecher sind magnetisch abgeschirmt und können in der Nähe eines Monitors aufgestellt werden, ohne eine Bildverzerrung zu verursachen. Zum optimalen Stereoklang sollte die Entfernung zwischen den beiden Lautsprecher der Distanz zwischen Hörer und Lautsprecher entsprechen. Der Klang des Subwoofers ist richtungslos, d. h. er braucht nicht an einem bestimmten Ort im Verhältnis zu den Satelliten aufgestellt zu werden. Der Subwoofer ist magnetisch abgeschirmt und kann auf den Schreibtisch gestellt werden, falls erwünscht. Wird er zu nahe am Monitor aufgestellt, löst er u. U. Vibrationen auf dem Bildschirm aus. Verwendung des Lautsprechersystems Netzschalter Der Netzschalter befindet sich auf der Rückseite des Subwoofers. Auf der Unterseite der beiden Satellitenlautsprechern und des Subwoofers befindet sich je eine grüne Anzeige, die leuchtet, wenn das System richtig angeschlossen ist und ihm Strom zugeführt wird. Den Lautsprecher ausschalten, wenn er längere Zeit nicht benutzt wird. Lautstärkeneinstellung Die Lautstärkeneinstellung befindet sich oben auf dem rechten Lautsprecher. Das Drehen des Steuerdrehknopfes erhöht nach rechts die waagerecht ausgerichtete Systemausgabe. Drehen die nach linksabnahmen des Lautstärkeregler-Drehknopfes die Systemausgabe. Stummabschaltung („mute“) Drehen die nach linksstummen des Lautstärkeregler-Drehknopfes vollständig das System. Document Number: 950-0042 Revision: 06 Description: MANUAL, JBL 4.1, All languages Subwoofer-Funktionen Treble Bass Oben auf dem Subwoofer befinden sich zwei Toneffektknöpfe für Bass und Treble. Bass - Diesen Knopf zur Bass-Verstärkung im Uhrzeigersinn und zur Bass-Verminderung gegen den Uhrzeigersinn drehen. Treble - Diesen Knopf zur Treble-Verstärkung im Uhrzeigersinn und zur Treble-Verminderung gegen den Uhrzeigersinn drehen. Störungsbehebung SYMPTOM MÖGLICHES PROBLEM LÖSUNG ANMERKUNG Kein Ton aus den Lautsprechern. Keine Stromzufuhr zum Gerät. Die grüne Netzanzeige des Subwoofers überprüfen. Wenn sie nicht leuchtet, wird dem System kein Strom zugeführt. Bitte die vorgeschlagenen Lösungen probieren.! Treble - Diesen Knopf zur Treble-Verstärkung im Uhrzeigersinn und zur Treble-Verminderung gegen den Uhrzeigersinn drehen. Ist der rechte Satellitenlautsprecher des INVADER angeschlossen? Darauf achten, dass der Wand- oder Mehrfachsteckdose Strom zugeführt wird und dass alle Schalter der Mehrfachsteckdose und des Lautsprechersystems eingeschaltet sind. Darauf achten, dass der Stecker des rechten Lautsprechers fest sitzt. Die Lautstärke ist vielleicht zu niedrig eingestellt. Verzerrung (Rauschen, Zischen oder Knistern) Unter Umständen durch Störung vom Monitor hervorgerufen. Den Monitor ausschalten, und feststellen, ob das Rauschen noch vorhanden ist; ggf. die Lautsprecherkabel weiter vom Monitor entfernen. Übersteuerung des Lautsprechers durch Signalverstärkung. Darauf achten, dass der Lautsprecher an der richtigen Buchse angeschlossen ist. Dazu die Farbkoordinierungen der Stecker überprüfen. Sicherstellen, dass alle Signalkabel fest in den betreffenden Buchsen sitzen. Lautstärke der Soundkarte in Windows überprüfen. Lautstärke der Soundkarte u. U. zu groß. Problem kann von der Soundkarte oder der Audioquelle verursacht werden. Document Number: 950-0042 Revision: 06 Den Stecker des rechten Lautsprechers vom Subwoofer abziehen und wieder anschließen. Dabei darauf achten, dass der Stecker fest sitzt. Das System am rechten Lautsprecher lauter einstellen. Die Lautstärkeneinstellung in Windows überprüfen. Lautsprecher mit anderer Signalquelle überprüfen. Beide Anzeigen auf beiden Satellitenlautsprechern müssen leuchten, andernfalls sind sie nicht richtig angeschlossen. Eingangskabel des Lautsprechers (grüner Stecker) von der Soundkarte abziehen und an die CDROM-Kopfhörerbuchse anschließen. Wenn kein Rauschen zu hören ist, muss die Soundkarte überprüft werden. Description: MANUAL, JBL 4.1, All languages Ist der Systemmodus optimal eingestellt? Zu viel Bass oder Treble. Bass/Treble ist zu hoch eingestellt. Lautes Summen oder Brummen des Subwoofers. Das Lautsprechersystem empfängt Hochfrequenzstörungen oder einen Rundfunksender. Die Eingangskabel sitzen nicht fest. Das Eingangskabel empfängt u. U. Störungen. Die zwei Knöpfe oben auf dem Subwoofer (Bass, Treble) in die mittlere, normale Stellung bringen. Bass/Treble hinunterdrehen oder in die mittlere Position bringen. Anschluss des Eingangskabels überprüfen. Überflüssige Eingangskabellänge aufrollen und so kurz wie möglich machen. Eine Ferritklammer kaufen (im Elektronikhandel erhältlich) und auf das Eingangskabel klemmen Technische Daten Hersteller Modell-Nr. Steuersender (Satellit) Steuersender (Subwoofer) Stromaufnahme (Satellit) Harman Multimedia Audiosystem INVADER von JBL PHOENIX SE Ein 11,5 cm Magnum Tieftonlautsprecher 12 W/Satellit bei 1% Gesamtklirrfaktor Stromaufnahme (Subwoofer) Überschneidungsfrequenz (Subwoofer) 32 W bei 1% Gesamtklirrfaktor 150 Hz Abmessungen Breite: Satellit Subwoofer Tiefe: Satellit Subwoofer Höhe: Satellit Subwoofer Eingangsimpedanz Störabstand Übertragungsfrequenzgang Eingangsempfindlichkeit Strom Maximaler Stromverbrauch Abgenommen durch UL/CUL/CE 7,5 cm 19,0 cm 10,0 cm 22,5 cm 24,0 cm 30,0 cm > 5 k ohm >85 dB 40 – 20 kHz 400 mV (eff.) für Nennstromausgang Wechselstrom, 22-230 V, 50 Hz 120 w Behördliche Vorschrift Anmerkung und Warnung der US-Behörde für Kommunikation (FCC) Dieses Gerät ist überprüft worden und entspricht den FCC-Richtlinien für Digitalgeräte der Klasse B nach Paragraph 15 der FCC-Richtlinien. Diese Grenzwerte sind dazu vorgesehen, einen angemessenen Schutz gegen schädliche Störungen in einer Wohngegend zu bieten. Dieses Gerät erzeugt und verwendet Hochfrequenzenergie und kann Störgeräusche beim Radio- oder Fernsehempfang verursachen, wenn es nicht vorschriftsmäßig installiert wurde. Bei bestimmten Installationen können Störgeräusche jedoch nicht vollständig ausgeschlossen werden. Sollte das Gerät beim Radio- oder Fernsehempfang Störgeräusche verursachen (durch Ein- und Ausschalten des Geräts festzustellen) kann der Benutzer durch eine oder mehrere der folgenden Maßnahmen versuchen, die Störung zu beheben: Verstellen der Empfängerantenne Größerer Abstand zwischen Gerät und Empfänger. Anschließen des Geräts an eine andere Stromquelle als die des Empfängers. Einen qualifizierten Radio-/Fernsehtechniker um Hilfe bitten. VOM HERSTELLER NICHT AUSDRÜCKLICH GENEHMIGTE MODIFIZIERUNGEN KÖNNEN DAZU FÜHREN, DASS DER BENUTZER DEN FCC-VORSCHRIFTEN ZUFOLGE DIESES GERÄT NICHT MEHR BEDIENEN DARF. Document Number: 950-0042 Revision: 06 Description: MANUAL, JBL 4.1, All languages
