BEDIENUNGSANLEITUNG TI K SUB JBL

JBL Techniker befassen sich seit mehr als einer Generation mit der Philosophie des Klanges – mit den Signalen und ihren Quellen, mit Holz und Gewebe, Schallwandlern und Akustik – einfach mit allem.

JBL Lautsprecher sind sorgfällig konstruierte Instrumente, gewissenhaft gefertigt und mit der -Prazision eines Uhrmachers zusammengebaut. JBL Lautsprechergehause drücken den Reiz schöpferischer Gestaltung aus: sie sind elegant, solide und hervorragend verarbeitet. JBL Schallwandler und Elektronik bieten das, was von passionierten Musikhörern als "der unnachahmliche JBL Klang" bezeichnet wird.

Die JBL Laufsprecher der Baureihe "Ti" sind das Ergebnis einer mehr als 50-jährigen Erfahrung im Bau von Laufsprechern, die bei Profis in aller Welt als erste Wahl gelten. Diese Erfahrungen in Verbindung mit einem umfangreichen Entwicklungssprogramm, das Vergleiche, Versuche, Tests und Hörprüfungen umfält, führt zu Laufsprechersystemen, die sich durch währhaft übbragende Leistung auszeichnen.

Wenn Sie die wichtigen einfachen, in dieser Broschüre enthaltenen Vorschläge beachten, können Sie sich jahrelang an einer ausgezeichneten HiFi-Wiedergabe erfreuen.

AUSPACKEN

Das Verpackungsmaterial für ihre Ti Lautsprecher dient in erster Linie zum Schutz vor Transportschäden durch unsachgemäße Behandlung. Wir empfehlen dazu dringend, das original Verpackungsmaterial sorgfältig aufzubewahren, damit es für den Fall eines Transportes wieder zur Verfügung stehen.

STANDORT

Der Hörraum, sowie der Standort der Lautsprecher im Raum, beeinflussen den Basspegel, den Frequenzgang, sowie die Räumlichkeit, die Klarheit und die Gesamtqualität des Klanges. Kein anderer Einzelfaktor hat eine ähnliche Auswirkung auf die Klangqualität. Die akustischen Eigenschaften des Hörraumes werden durch seine Abmessungen, seine Bauform und die Möblierung bestimmt. In Räumen mit entsprechenden Abmessungen für Deckenhöhe, Länge und Breite, entstehen einweit ausgewogenerer Klang als in Räumen mit kubischer Form, also gleicher Höhe, Länge und Breite. Das gilt besonderss für die tiefen Frenzen, weil hier die Raumabmessungen, die Ausprüfung der stehenden Wellen und Eigenresonanzen innerhalb des Raumes bestimmen.

Die Ausstattung des Raumes, z. B. Holzfußböden, holzgetäfelter Wände oder solche aus Rigips, oder Ziegelmauerwerk, beeinflussen vor allem die Baßwiedergabe. "Weiche" Wände, Böden und Decken verursachen Tiefonverluste, weil sie tieffrequente Schwingungen "schlucken". Anderseits konnen glatte, feste Wände, Böden und Decken Probleme durch verstärkten Nachhall bei tiefen Frenzen verursachen, so daß ein dumpfer, dröhnender Klang entstehen.

Im Mittel- und Hochtonbereich über Möbel, Teppiche und Vorhänge eine dampfende Wirkung aus, die je nach den übrigen akustischen Verhältnissen und dem eigenen Hörempfinden durchaus wünschenswert sein kann.

Im Idealfall sollte ein einigermaßen ausgewogenes Verhältnis zwischen den schallschluckenden und schallreflektierenden Flächen bestehen. Zwischen zwei große, parallelen reflektierenden Flächen kann es zu stehenden Wellen kommt, die zu einem undefinierbaren Klangbild führen. Deshalb sollte man große, ebene Flächen durch Bücherborde, Vorhänge, Gardinen oder Wandbeläge unterbrechen.

Ihr JBL Fachhändler wird Ohnen bei der Wahl geeigneter Werkstoffe zur Lösung bestimmter, durch die große, Form und Bauweise des Hörraumes verursachter Probleme gern behilflich sein. In den meisten Fällen laßt sich durch sorgfältige Beachtung der raumakustischen Verhältnisse eine wesentliche Klangverbesserung erzielen.

Ohne JBL Laatsprecher sind in der Lage, in einer Vielzahl)))).)__.
Ihre JBL Laatsprecher sind in der Lage, in einer Vielzahl)))).)__.
und 70 - 100 cm von den Seitenwänden entfernt.

EinGreaterLeitfadenist,sichaufdie tonaleAusgewogenheitzukonzentrieren,wobeials Ziel die neutralste Wiedergabe angestrebtwerden sollte.Wenn die gewünschte Klangfarbe erreichtist,giltes,RäumlichkeitundOrtbarkeitzu optimieren.

Die klangliche Ausgewogenheit wird weltgehend durch den Abstand der Zimmerwände in Verbindung mit den besonderen akustischen Eigenschaften des Raumes bestimmt. Durch Aufstellen der Laufsprecher in unmittelbarer Höhe der Zimmerwände werden die tiefen Frenquenzen stärker betont als bei größerem Abstand zu diesen. Um ein ausgewogenes Klangbild zu erzielen, ist der Abstand der Laufsprecher von den Wänden schrittweise zu vergroßern, jeweils um 20 bis 30 cm.

Nachdem die tonale Ausgewogenheit hergestellt wurde, laut sich das richtige Klangbild und die Stereo-Ortbarkeit durch gingefugiges Verschieben und/oder ein leichtes anwinkeln der Laatsprecher in Richtung der Hörposition optimieren.

Wenn Sie das Gefühl haben, daß sich die Wiedergabe noch verbessern setzen können, wenden Sie sichitte an ihren JBL Fachhändler, der Ihnen sicher halten wird, die bestmögliche Klangqualität aus ihren JBL Ti Lautsprechern herauszuholen.

HINWEIS: Fabrikneue Lautprecher benötigen ein gewisses Maß an „Übung" bevor sie ihre volle Leistungsfähigkeit erreichen, was je nach Art der Musik und des Wiedergabepegels nach etwa 8 - 12 Stunden eintritt. Falls Sie diese Einspielzeit verkurzen wollen, können Sie UKW-Rauschen (zwischen einzelnen Sendern Ihres Rundfunkgeräts, „Mute“ Funktion „Off“) über die Lautprecher wiedergeben. Eine weitere alternative Signalquelle ist ein auf „REPEAT“ geschalteter CD-Spieler.

ANSCHLUSSE

WICHTIG: Beim An- und Abklemmen der Laufsprecher an Verstärker oder Receiver muß dieser unbedingt ausgeschelt sein. Durch den Anschluß der Laufsprecher an einem in Betrieb befindlichen Verstärker oder Receiver kann es zu schweren Schäden an den Laufsprechern und zum Verlust aller Garantieansprüchekommen. Der Verstärker, bzw. Receiver muß auch vor dem An- und Abklemmen anderer Electronik-Komponenten an die Eingänge des betreffenden Gerätes oder des Vorverstärkers ausgeschelt werden.

Für Lautsprecherverbindungen von bis zu 5 m Höhe werden isolierte Kabel mit einem Mindestquerschnitt von 1mm^2 empfohlen. Für länger Verbindungsleitungen müssen Lautsprecherkabel mit großem Querschnitt verwendet werden und darüber: 1,5mm^2 bis 10 m Höhe und 2mm^2 bis 20 m Höhe. Bei diesen Angaben handelt es sich um MINDESTANforderUNGEN, jeder sollen Lautsprecherkabel generell so kurz wie möglich sein.

Lautsprecher- und Verbindungskabel sind wichtige Bestandteile einer HiFi-Anlage. Zusammen mit allen anderen qualitätsbestimmenden Faktoren tragen hochwertige Lautsprecher- und Verbindungskabel wesentlich zu einer wahrnehmaren Verbesserung der Klangqualität bei. Durch sorgfällige Auswahl der verwendeten Kabel und Leitungen laßt sich der Klangcharakter verändern. Außer dem konnen verschiedene Kabelsorten eine deutliche Auswirkung auf die vom Zuhörer wahrgenommene Dynamik ausüben.

Die Länge der Laufsprecherkabel hängt vom Standort der Boxen und des Verstärkers ab. Weil deren endgültige Position erst durch einen sorgfälligen Hörtest ermittelt werden kann, sollen den Sie zunachst mit einer provisorischen Verbindung experimentieren, damit die Boxen problemlos umgestellt werden konnen. Sobald der Beste Standort ermittelt worden ist, kann der endgültige Anschluß vorgenommen werden. wobe immer auf möglichst kurze Leitungsführung zu achten ist. die. Anschlußkabel des linken und rechten Laufsprechers sollenn gleich lang sein. In einigen Fällen kann der Veränder unmittelbariben den Laufsprechern stehen und mit einem kurzen Kabel an diese angeschlossen werden. Obwohl dann mein stichtag ein ziemlich langes Verbindungskabel zwischen Vorveränderter und Endstufe erforderlich ist, wird dieser Nachteil durch kurze Laufsprecherkabel mehr als nur wieder ausgeglichen.

Der Laufsprecheranschluß erfolgt an den Klemmen auf der Rückwand des Laufsprechergehauses. Diese Klemmen bieten mehrere Anschlußmöglichkeiten.

Der einfachste Anschluß erfolgt über einen sauberen, blanken Draht. dazu werden die Kabelenden um 8 bis 10 mm abisoliert, die dūnnen Drachte fest miteinander verdrillt und dann in die Bohrung der Anschlußklemme eingeführt. Wenn das Kabelende so dick ist, daß es nicht in das Querloch paßt, sind die dūnnen Drachte in drei Stränge aufzuteilen, von denen der mittlere in das Querloch eingeführt, die beiden anderen um die Polklemme herumgewickelt und mit dem mittleren Strang verdrillt werden. Danach die Isolier Schraubkappe fest anziehen. Die überstehenden Kupferdrechte, die leicht Kurzschlüsse verursachen können, sind dicht an der Polklemme sauber abzuschneiden.

Eine sehr bequeme Verbindung kann mitugen 4 mm Banensteckern hergestellt werden, die sich direkt in die Buchsen der Polklemen einfahren lessen. Denken Sie immer daran, die Zahl der Verbindungspunkte auf ein Minimum zu bringen und damit gleichzeitig jeder Kontaktstelle möglichst sicher zu machen.

Aus thisem Grunde empfehlen wir die Verwendung qualitat hochwertiger, wenn möglich vergoldeter Kabelschuhe, die fachmännisch an den Kabelenden angebracht sind. Derartige Kabelschuhe bieten in Verbindung mit prazisionsgefertigen Terminals der JBL Ti Laufsprecher die Gewähr für die bestmögliche Verbindung zwischen Laufsprecher und Versteller und verringn außer dem sãmtliche Übergangswiderstände an der Kontaktstellen, die, wenn auch nur gingführig, zur Verschlechterung der Klangqualität führen können.

Jede Verbindung in einer HiFi-Anlage sollte nicht für die Ewigkeit bestimmt sein, sondern in regelmäßigen Abständen kontrolliert, gereinigt, und falls erforderlich, erneuert werden. Die Häufigkeit solcher Wartungsarbeiten hangt von den für die Verbindungen verwendeten Werkstoffen, atmosphärischen Bedingungen und anderen Faktoren ab. Nähere Einzelheiten hierüber erfolhen Sie von Ihrem JBL Fachhandler.

Es ist wichtig, daß beiden Laufsprecher einer Stereoanlage die gleiche Phaseanlage in Bezug zum Eingangssignal haben (sie müssen "gleichphasig" schwingen). JBL Laufsprecher sind so konstruiert, daß sie beim Anlegen eines positiven Signals an die rote Anschlußklemmen einen positiven Auslenkung erzeugen, d.h. die Membran bewegt sich nach vorne.

Falls sich die Membranen der Lautspechersysteme beim Anlagen einer bestimmten Spannung nicht in gleicher Richtung bewegen, führt das zu mangelhafter Stereoabbildung und zu Einbußen im Bass.

Wir empfehlen, die richtige Polarität der Lautsprecher durch Versuche zu ermitteln. Sogar Bandaufnahmen, Programmquellen oder Verständner konnen die Polarität des Signals invertieren, d.h. umkehren. Die "richtige" Verbindung ist diejenige, die zu den besten Hoerergebnissen führt. Achten Sie daraufuf, daß dann die Anschlüsse des rechten und des linken Lautsprechers vertauscht werden müssen, um Phasengleichheit sicherzustellen.

BIWIRING

Die JBL Ti Lautsprecher können auch mit jeweils zwei Einzelkabeln an den Verträker oder Receiver angeschlossen werden. Diese "Zweikabel"-Verbindung bietet verschiedene Möglichkeit und Vorteile.

Die eingebauten Frenzweichen der Laufsprecher sind an den Übergangsstellen zwischen dem Tief- und dem Mittel/Hochtonbereich elektrisch voneinander getrennt. Beim Anschluß über nur ein Kabel sind beider Teile der Frenzweiche mit Kurzschlußbügel verbunden. Werkseitig werden die Laufsprecher mit eingesetzten Kurzschlußbügel ausgeliefert. Nach Entfernen der Kurzschlußbügel werden die Laufsprecher über zwei Kabel (mit insgesamt vier Adern), wie auf Abb. 1 gezeigt, angesteuert.

Der Vorteil dieser Verbindung liegt darin, daß Kabeleffekte (Widerstand, Induktivität, usw.) verringt und Intermodulationen hoher und tiefer Frenzen im Kabel vermieden werden. Spezielle Kabel für die Tief- und Hochtonbereiche konnen bei einigen HiFi-Anlagen zu ausgezeichneten Resultaten führen. Sie kinnen aber auch für andere Frenzbereiche die gleichen Kabelsorten verwenden. In jedem Fall sollen den Kabel für den Tieftonbereich so kurz wie möglich, sowie links und rechts gleich lang sein. Falls eines der Laatsprecherkabel länger ist, als es der Abstand zwischen Verträker und Laatsprecher erfordert, damit das überschüsse

Kabel nicht spulenartig zusammengetellt werden. Versuchen Sie, es in Form einer Acht zu legen, weil dadurch Längsinduktionen im Kabel und Verluste im Hochtonbereich verringgert werden.

VORSICHT: BIWIRING darf nur mit vorher entfernten Kurzschlußbügen betrieben werden. Der Betrieb zweier Verstärkerkanä bei eingesetztem Kurzschlußbügen kann zu schweren Schäden an den Verstärkern und Laufsprechern anrichten und führt zum Verlust der Garantieansprüche.

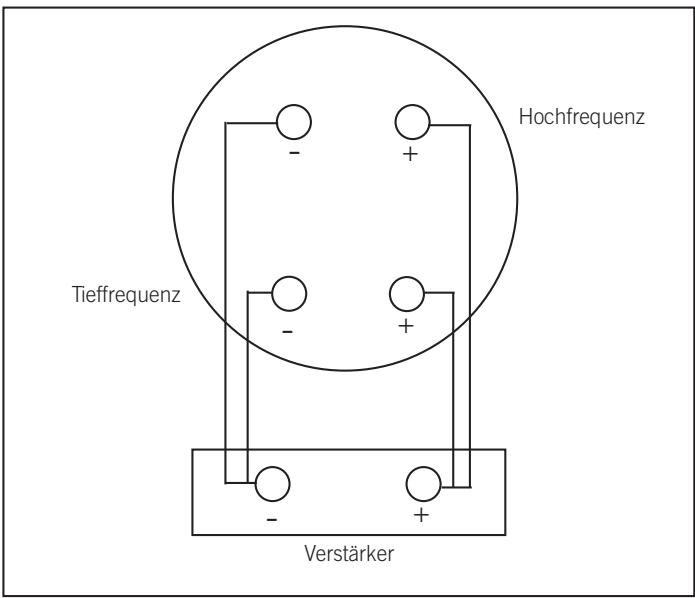

Abb. 1: Ti Eingang
Biwiring

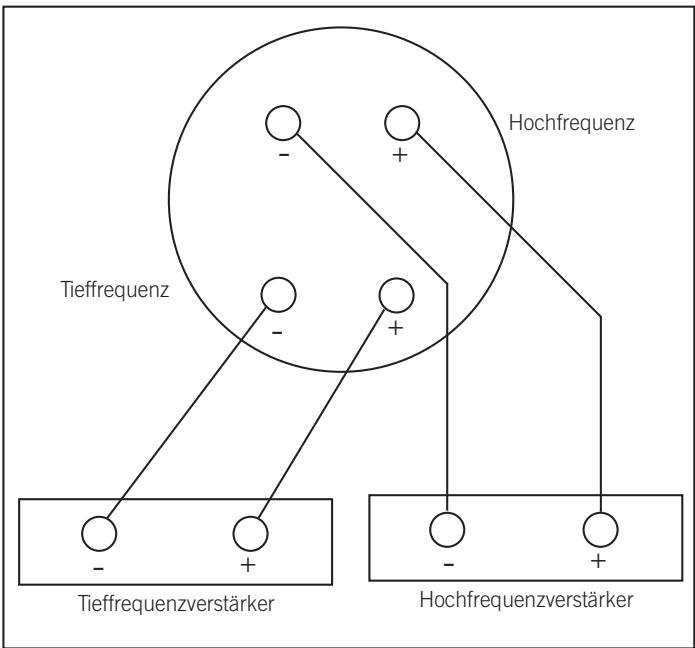

Abb. 2: Ti Eingang
Biamping

BIAMPING

Das Anschlußterminal der TI Lautsprecher erlaubt außer dem die Ansteuerung mit je zwei Mono-, oder zwei Stereoendstufen, wie auf Abb. 2 gezeigt.

Esleen sich vier Mono- oder 2 Stereooversteller einsetzen, wobeispezielle Tief- und Hochtonversteller eindeutige Vorteile bieten. Ihr

JBL Fachhändler wird Ohnen gern die für ihre Wünsche am besten geeigneten Veränderer empfehlen. Auf jeder Fall mussen aber die Veränderer für den linken und rechten Kanal vollig identisch sein. Ebenfalls ist sicherzustellen, daß die Eingangsempfindlichkeit dieser beiden Veränderer gleich ist oder daß beibe über Eingangspegelregler verfügbar, um ein ausgewogenes tonales Verhältnis einstellen zu konnen. Falls Sie sich für zwei identische Stereoveränderer entscheiden, kann jeder Veränderer unmittelbar sehen dem zugeordneten Laatsprecher aufgestellt werden und über kurze Kabel an die Terminals angeschlossen werden.

Denken Sie daran, daß eine Veränder der Polarität des Signals umkehren. Die Eingangspolarität muß für die Tiefton- und die Mittel/Hochtonbereiche im allgemeinen die gleiche sein. Beim Vertauschen der Polarität in einem der beiden Bereiche treten Störungen des Frequenzganges im Bereich der Übergangs-frequenzen auf. Ermitteln Sie die richtige Phase durch probieren. Die Plus/Minus Kennzeichnungen der Veränder bieten nicht immer die Gewähr für phasenrichtige Anschlüsse.

NENN/MUSIKBELASTBARKEIT

Die JBL Ti Lautsprecher sind in der Lage, Spitzenbelastungen zu verkraften, die weit über den für die Einzelsysteme angegebenen Dauerbelastbarkeiten liegen.

Die Angaben über die Dauerbelastbarkeit (Nennbelastbarkeit) basieren auf einer achtstündigen Prüfung mit breitbandigem Rauschen, mit dem die Leistungsverteilung bei Musikwiedergabe simuliert wird. Die Spitzenbelastbarkeit, die dem Mehrfachen der Nennbelastbarkeit entspricht beweist die Fähigkeit der Laatsprecher, mit Impulsspitzen fertig zu werden, die welt oberhalb durchschnittlicher Leistungspegel liegen.

Aus thisem Grunde sollen man sich erst nach einer gründlichen Hörprüfung für einen bestimmten Verträger entscheiden. Wenn dieser in der Lage ist, auch dynamische Signale in der gewünschten Lautstärke ohne Verzerrungen zu reproductieren, ist seine Leistung im Normalfall ausreichend. Grundsätzlich gilt, ein leistungs-schwacher Verträger führt ether zu Schäden als ein Hochleistungs-verträger. Noch wichtiger als die Ausgangsleistung ist die Klangqualität, die der Verträger bieten kann. Leider liefern die technischen Daten keine zuverlüssigen Aussagen über die Klangqualität. Ihr JBL Fachhandler wird Ihnen bei der Wahl eines geeigneten Verträgers behilflich sein und auch gern eine Hörprüfung für Sie arrangieren, um Ihnen die Entscheidung zu erleichtern.

Zwischen Verständner und Laufsprecher sollenne keine Sicherungen oder Überlastschutzschalter jeglicher Art eingefügt werden. Derartige Vorrichtungen verschlechtern die Klangqualität ganzerheblich und bieten keinene sicheren Schutz vor Beschädigungen der Laufsprecher. Der Schlüssel zum sicheren Betrieb ist ausreichende Verständkerleistung, um Verzerrungen auch bei den hochsten geforderten Schallpegeln zu verhindern.

ALLGEMEINE PFLEGE

Um Kratzer auf der Oberfläche zu vermeiden, muß diese schonend behandelt werden. Zum Staub wischen nur ein weiches, nicht fusselndes Tuch verwenden. Zur Beseitigung von Fingerabdrücken und anderen Verschmutzungen sollen den Sie etwas flüssigen Glasreiniger ohne Salmiakgeist auf ein fusselfreies Baumwolltuch geben und die Oberfläche vorsichtig abwischen. Zum Reinigen

keinesfalls Scheuer- oder Lösungsmittel verwenden. Falls das Gehäuse tiefe Kratzer oder andere Beschädigungen aufweist, sollte ein erfahrrener Möbeltischler zur Instandsetzung herangezogen werden.

FRONTBESPANNUNG

Die Bespannung der Ti Lautspeicher ist mittels-Zapfen an den Ecken am Gehäuse befestigt. Zum Abnehmer den Grillrahen am äußeren Rand anfassen und vorsichtig nach vorn vom Gehäuse abziehen. Zum Aufsetzen die Montagezapfen auf die Buchsen ausrichten und oben den Rahmen behutsam bis zum Anschlag gegen die Schallwand drücken. Staubablagerungen auf der Frontbespannung können mit einer Bürste oder dem Staubsauger beseitigt werden.

KUNDENDIENST

JBL Laufsprecher sind so konstruiert, daß sie einen jahrelangen problemlosen Betrieb gewährleisten. Wiederkehrende Wartungsarbeiten sind nicht erforderlich. Falls eine Störung auftritt, zunachst kontrollieren, ob alle Verbindungen vorschriftsmäßig hergestellt wurden. Falls nur in einem Laufsprecher eine Störung festgestellt wird, vertauschen Sieitte die Anschlußkabel des linken und rechten Laufsprechers miteinander. Verschwindet die Störung nicht, ist der Fehler im Laufsprecher zuuchen. Tritt die Störung jedoch im anderen Laufsprecher auf, ist vermutlich ein anderer Baustein der Anlage oder das Anschlußkabel die Ursache.

Lautsprechermembranen sollen nicht von Hand bewegt werden. Die Schwingspule wurde mit höchster Prazision eingepaßt und ihr Spielraum ist sehr ging. Jeder Versuch, die Membrane von Hand zu bewegen, kann zur Dejustage der Schwingspule und damit zu Verzerrungen oder zum Totalausfall des Lautsprechersystems führen. Falls der Lautzprecher instandgesetzt werden muß, sollte er demjenigen Handler übergeben werden, bei dem er gekauft wurde. Falls dies aus bestimmten Gründen nicht möglich ist, setzen Sie sichitte telefonisch mit der JBL Serviceabteilung im Hause Harman Deutschland GmbH, Hunderstr. 1, 74080 Heilbronn, Tel. [phone], in Verbindung.

Konformitätserklarung

Wir, JBL Europe A/S
Kongvejen 194B DK-3460 Birkedar
DENAMEK

erklaren in eigenen Namen, daß das in diese

Dokumentation beschreibene Produkte den folgenden technischen Vorschriften genugt:

EN 50 801-1/1992 EN 50 802-1/3.1995

Steen Michaelsen
JBL Europe A/S
Birkserød DANEMARK 12/98
