TI K SUB - Subwoofer JBL - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil TI K SUB JBL au format PDF.
| Type de produit | Subwoofer passif |
| Marque | JBL |
| Modèle | TI K SUB |
| Série | Ti |
| Finition | Bois verni |
| Grille amovible | Oui, fixée par broches |
| Bi-câblage possible | Oui |
| Bi-amplification possible | Oui, avec deux amplificateurs |
| Connecteurs | Bornes à vis, compatibles fiches banane |
| Puissance admissible (programme continu) | Basée sur test 8h avec bruit rose filtré |
| Puissance crête | 4 fois la puissance moyenne |
| Distance minimale au mur arrière | 75 cm |
| Distance minimale aux murs latéraux | 1 m |
| Écartement minimal entre évent et mur | 2,5 cm |
| Temps de rodage | 8 à 12 heures |
| Entretien du bois | Chiffon doux non pelucheux |
| Nettoyant recommandé | Produit sans ammoniac pour vitres |
| Précautions | Ne pas toucher les membranes, connexions hors tension |
| Maintenance | Aucune maintenance périodique nécessaire |
| Service après-vente | Contacter le revendeur JBL |
| Adresse SAV France | Harman France, 9 rue St Just, 93135 NOISY-LE-SEC |
| Normes CE | EN 50 081-1/1992, EN 50 082-1/3.1995 |
FOIRE AUX QUESTIONS - TI K SUB JBL
Questions des utilisateurs sur TI K SUB JBL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Subwoofer au format PDF gratuitement ! Retrouvez votre notice TI K SUB - JBL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TI K SUB de la marque JBL.

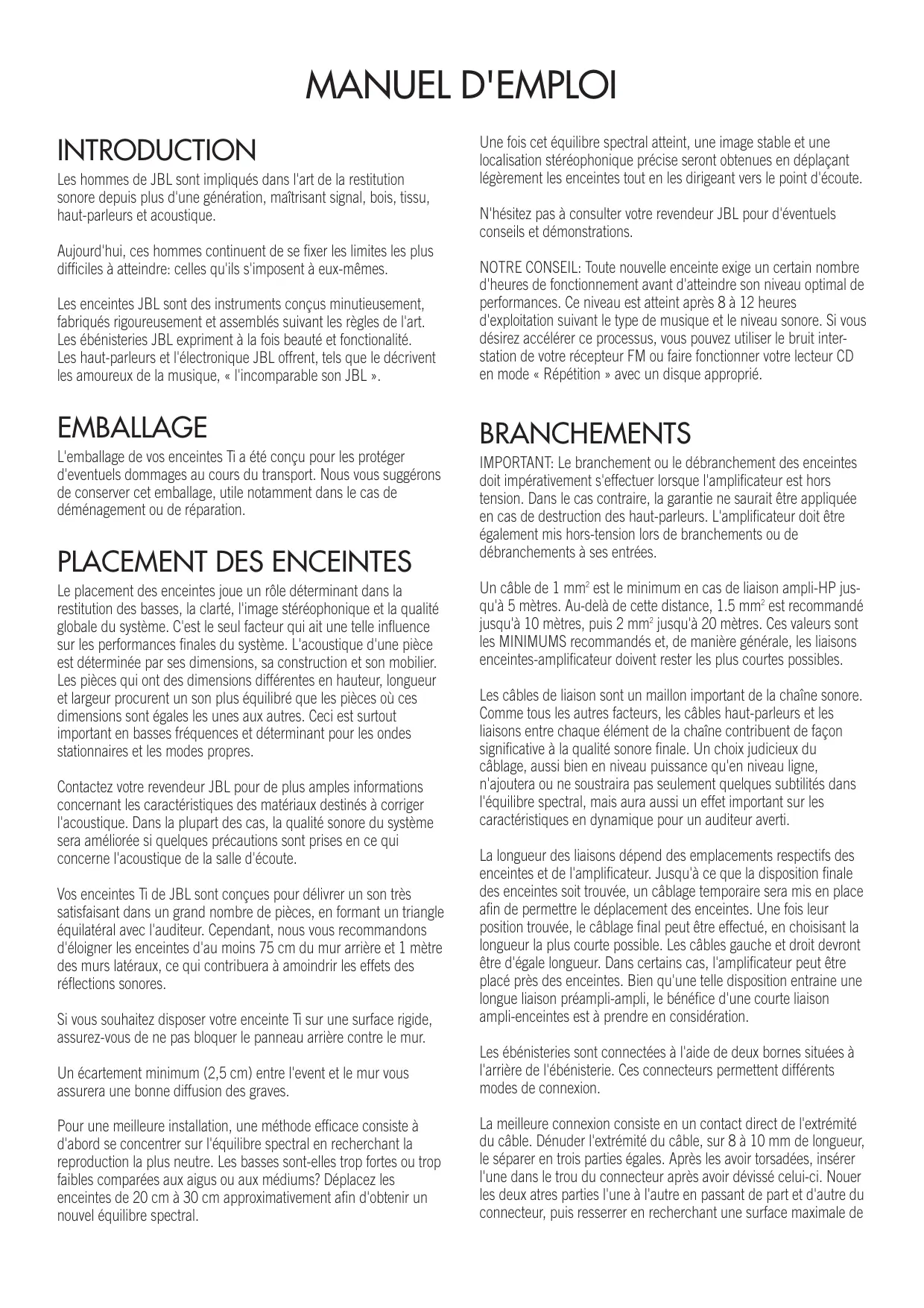

MODE D'EMPLOI TI K SUB JBL
Les hommes de JBL sont impliqués dans l'art de la restitution sonore depuis plus d'une génération, maîtrisant signal, bois, tissu, haut-parleurs et acoustique.
Aujourd'hui, ces hommes continuent de se fixer les limites les plus difficiles à atteindre : celles qu'ils s'imposent à eux-mêmes.
Les enceintes JBL sont des instruments conçus minutieusement, fabriqués rigoureusement et assemblés suivant les règles de l'art. Les ébenisteries JBL expriment à la fois beauté et fonctionnalité. Les haut-parleurs et l'électronique JBL offrent, tels que le décrivent les amoureux de la musique, « l'incomparable son JBL »
Emballage
L'emballage de vos enceintes TI a été conçu pour les protéger d'éventuels dommages au cours du transport. Nous vous suggérons de conserver cet emballage, utile notamment dans le cas de déménagement ou de réparation.
Le placement des enceintes joue un rôle déterminant dans la restitution des basses, la clarté, l'image stéréophonique et la qualité globale du système. C'est le seul facteur qui ait une telle influence sur les performances finales du système. L'acoustique d'une pièce est déterminée par ses dimensions, sa construction et son mobilier. Les pièces qui ont des dimensions différentes en hauteur, longueur et largeur seront un son plus équilibré que les pièces où ces dimensions sont égales les unes aux autres. Ceci est rundout important en basses fréquences et déterminant pour les ondes stationnaires et les modes propres.
Contactez votre revendeur JBL pour de plus amples informations concernant les caractéristiques des matériaux destinés à corriger l'acoustique. Dans la plupart des cas, la qualité sonore du système sera améliorée si quelques précautions sont prises en ce qui concerne l'acoustique de la salle d'écoute.
Vos enceintes Ti de JBL sont conçues pour délivrer un son très satisfaisant dans un grand nombre de pièces, en formant un triangle équilatéral avec l'auditeur. Cependant, nous vous recommandons d'éloigner les enceintes d'au moins 75 cm du mur arrière et 1 mètre des murs latéraux, ce qui contribuera à amoindrir les effets des réflections sonores.
Si vous souhaitez disposer votre enceinte Ti sur une surface rigide, assurez-vous de ne pas bloquer le panneau arrière contre le mur.
Un écartement minimum (2,5 cm) entre l'évent et le mur vous assurera une bonne diffusion des graves.
Pour une meilleure installation, une méthode efficace consiste à d'abord se concentrer sur l'équilibre spectral en recherchant la reproduction la plus neutre. Les basses sont-elles trop fortes ou trop faibles comparées aux aigus ou aux mediums ? Déplacez les enceintes de 20 cm à 30 cm approximativement afin d'obtenir un nouvel équilibre spectral.
Une fois cet équilibre spectral atteint, une image stable et une localisation stéréophonique précise seront obtenues en déplaçant légèrement les enceintes tout en les dirigeant vers le point d'écoute.
N'hésitez pas à consulter votre revendeur JBL pour des conseils et démonstrations.
NOTRE CONSEIL: Toute nouvelle enceinte exige un certain nombre d'heures de fonctionnement avant d'atteindre son niveau optimal de performances. Ce niveau est atteint après 8 à 12 heures d'exploitation suivant le type de musique et le niveau sonore. Si vous désirez accélérer ce processus, vous pouvez utiliser le bruit inter-station de votre récepteur FM ou faire fonctionner chez le lecteur CD en mode « Répartition » avec un disque approprié.
Branchements
IMPORTANT: Le branchement ou le débranchement des enceintes doit impérativement s'effectuer lorsque l'amplificateur est hors tension. Dans le cas contraire, la garantie ne saurait être appliquée en cas de destruction des haut-parleurs. L'amplificateur doit être également mis hors-tension lors de branchements ou de débranchements à ses entrées.
Un câble de 1mm² est le minimum en cas de liaison ampli-HP jusqu'à 5 mètres. Au-delà de cette distance, 1.5mm² est recommandé jusqu'à 10 mètres, puis 2mm² jusqu'à 20 mètres. Ces valeurs sont les MINIMUMS RECOMMANDÉS et, de manière générale, les liaisons enceintes-amplificateur doivent rester les plus courtes possibles.
Les câbles de liaison sont un maillon important de la chaîne sonore. Comme tous les autres facteurs, les câbles haut-parleurs et les liaisons entre chaque élément de la chaîne contribuent de façon significative à la qualité sonore finale. Un besoin judicieux du câblage, aussi bien en niveau puissance qu'en niveau ligne, n'ajoutera ou ne soustraira pas seulement quelques subtilités dans l'équilibre spectral, mais aura aussi un effet important sur les caractéristiques en dynamique pour un auditeur averti.
La longueur des liaisons dépend des emplacements respectifs des enceintes et de l'amplificateur. Jusqu'à ce que la disposition finale des enceintes soit trouvée, un câblage temporaire sera mis en place afin de permettre le déplacement des enceintes. Une fois leur position trouvée, le câblage final peut être effectué, en choisissant la longueur la plus courte possible. Les câbles gauche et droit devront être d'égale longueur. Dans certains cas, l'amplificateur peut être placé près des enceintes. Bien qu'une telle disposition entraîne une longue liaison préampli-ampli, le bénéfice d'une courte liaison ampli-enceintes est à prendre en considération.
Les ébénisteries sont connectées à l'aide de deux bornes situées à l'arrière de l'ébénisterie. Ces connecteurs permettent différents modes de connexion.
Laffectiveconnexionconsisteuncontactdirectdel'extrémiteducable. Dénuderl'extrémiteducable, sur8à10mmde longueur, le séparer en trois parties égales. Apréslesavoir torsadées, insererl'une dans letroudconnecteur aprèsavoirdévisseelui-ci. Nouverles deuxatrespartiesl'uneàl'autreenpassantdepartetd'autre duconnecteur, puis resserrer en recherchant une surface maximale de
contact. Veillez à ce qu'aucun brin ne fasse court-circuit entre les deux connecteurs.
Une autre méthode de connexion consiste à utiliser des fiches du type banane, ces fiches étant reliées à l'extrémité dénudée du câble. N'oubliez pas qu'un nombre minimum de contacts différents sera toujours préférible. Dans le cas de telles connexions, les fiches doivent être de la meilleure qualité, et parfaitement solidaires du câble.
Une connexion dans un système haute-fidélité ne doit jamais être considérée comme définitive. Les connections doivent être vérifiées, nettoyées et refaites régulièrement. La tenue dans le temps est fonction de la qualité des matériaiaux, des conditions atmosphériques et d'autres facteurs. Se renseigner auprès d'un revendeur à ce sujet.
Assurez-vous que les deux enceintes en configuration stéréophonique soient connectées en respectant les polarités. Cela garantit que les enceintes fonctionneront ensemble (en phase). Les enceintes JBL Ti sont prévues pour produire une onde positive lorsqu'une tension positive est appliquée à la borne positive (rouge).
Si les cônes des haut-parleurs des deux enceintes ne se déplacent pas dans la même direction pour un voltage donné appliqué à l'entrée, vous obtiendrez un manque de définition stéréophonique et une perte de basses.
Certains amplificateurs ainsi que certains enregistrements inversent la phase sur les deux canaux. Il est recommandé d'essayer les deux possibilités simultanément pour les deux enceintes (+ ampli vers + enceinte) et inverse (- ampli vers - enceinte) afin de déterminer le meilleur choix. La connexion « correcte » sera celle pour laquelle les résultats sonores seront les plus satisfaisants. S'assurer que les enceintes sont en phase.
Bi-cablage
Les enceintes Ti de JBL peuvent également être connectées en utilisant deux cables par enceinte. Cette méthode de branchement, dite de « bi-câblage », offre plusieurs possibilités et avantages. Quelques essais et les recommandations de votre revendeur JBL aideront au meilleur choix de câblage en fonction de l'installation.
Le système de filtrage interne est électriquement séparé en deux parties au niveau de la transition entre basses et bas-médiuns. Des barres externes de contact assurent la liaison entre les deux parties lorsqu'un seul câble est utilisé. Les enceintes sont livrées d'origine avec ces barres de contact en place. En étant celles-ci, des connections séparées doivent être faites pour les deux parties du filtrage passif, en utilisant deux câbles par enceinte (quatre conducteurs) comme décrit figure 1. Les câbles utilisés doivent être du même type pour chaque section basse et médium-aigüe. Les avantages sont les suivants : les effets du câble (résistance, inductance, etc.) sont réduits ainsi que l'intermodulation aux hautes et basses fréquences. Des câbles spécifiques aux fréquences basses et médium-aigües peuvent accroître les résultats du système. Dans tous les cas, les câbles pour les basses devront être aussi courts que possible et d'égale longueur. Si une longueur de câble s'avère plus longue que nécessaire, il n'est pas recommandé d'enrouler sur elle-même la longueur excédentaire, mais de la ranger en formant un huit, afin de réduire l'inductance responsable de perte d'aigus.
ATTENTION: Ne jamais connecter deux amplificateurs à la même enceinte sans avoir d'abord monté les barres de contact. L'utilisation de
deux canaux d'amplificateur avec les barres de contact en place déteriorera les amplificateurs et la garantie ne sera pas applicable.

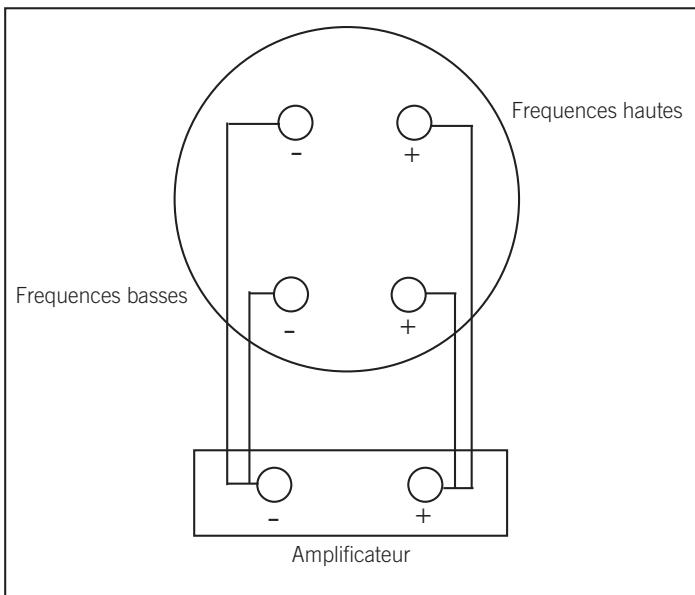

Fig. 1: Ti input

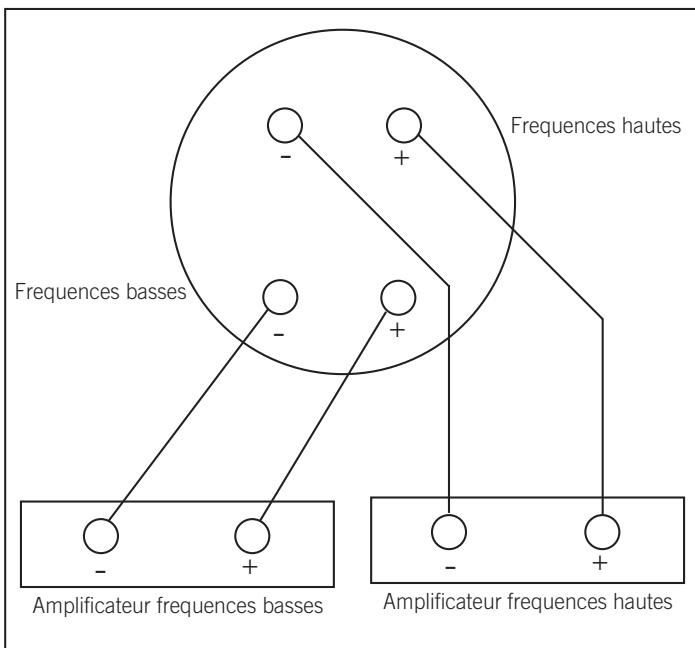

Fig. 2: Ti input
Le branchement en « bi-câblage » permet également l'utilisation de deux amplificateurs comme montré sur la figure 2. Quatre amplificateurs identiques (ou deux amplis à deux canaux) peuvent être utilisés même si des amplificateurs spécialisés offrent de réels avantages. Votre revendeur JBL vous conseillera utilement à ce sujet. Dans tous les cas, les amplificateurs droit et gauche devront être identiques. Assurez-vous que la sensibilité d'entrée des deux amplificateurs est égale, ou que ceux-ci possèdent un réglage de niveaux d'entrée, afin d'obtenir un équilibre adéquat entre basses et médium-aigus. Si deux amplificateurs identiques sont utilisés, chacun doit être placé au plus près de l'enceinte qu'il alimente, avec les câbles de liaison les plus courts possibles vers chaque section de l'enceinte. Certains amplificateurs inversent la polarité. Celle-ci doit être la même pour les sections basses et médium-aigus. Si la polarité est inversée sur une seule d'entre elles, on décelera un accident dans la courbe de réponse en champ libre à la
fréquence de coupure N'hésitez pas à essayer la polarité de la section individuelle afin de trouver une position convenable. Inverser la polarité des sections de fréquences haute ou basses des deux enceintes en cas de problème. Le code de couleur des bornes de sorties des amplificateurs n'assure pas de polarité absolue.
Puissance admissible
Les enceintes Ti sont capables de supporter une puissance crête bien plus importante que la puissance moyenne spécifiée. La puissance admissible spécifiée pour programme continu est basée sur un test de huit heures utilisant un bruit rose filtré, simulant le contenu spectral de la musique. Le niveau crête, quatre fois supérieur au niveau moyen, décrit la capacité de l'enceinte à supporter des transitoires d'un niveau bien supérieur à la moyenne. La puissance spécifiée est une INDICATION du niveau sonore acceptable par l'enceinte sans distorsion. Cependant, les puissances spécifiées pour les amplificateurs n'indiquent que la puissance mesurée pour un signal de test en régime permanent sur une charge résistive pure. Aucune specifications fournie par les constructeurs ne peuvent indiquer quel niveau sonore sera obtenu dans un espace donné. Pour cette raison, un amplificateur ne peut être choisi qu'auprès une écoute attentive. S'il s'avère possible d'atteindre le niveau d'écoute jugé requis sans distorsion, alors l'amplificateur délivre une puissance suffisante. La qualité sonore d'un amplificateur est plus importante que la puissance spécifiée.
Malheureusement, les spécifications des amplificateurs n'ont pas de relations directes avec leurs qualités sonores. Notre revendeur JBL sera à même de vous prodiguer quelques conseils quant au besoin d'un amplificateur.
Aucun fusible ou coupe-circuit ne doit être installé entre le ou les amplificateurs et les enceintes. De telles pratiques sont néfastes pour la qualité sonore et n'assureront pas une protection réelle des haut-parleurs. La règle pour une utilisation sans risque de dépréciation des haut-parleurs consiste simplement à désirer un amplificateur d'une puissance suffisante pour éviter toute distorsion au niveau d'écoute maximum requis.
Precautions generales
Les enceintes JBL Ti bénéficient d'une finition bois. Le vernis est recouvert d'un enduit qui le protégera pendant de nombreuses années. Un chiffon propre et doux préservera la beauté originale de la finition. Seul un coton non pelucheux doit être utilisé. Les empreintes de doigts sont ôtées à l'aide d'un produit sans ammoniac pour nettoyer les vitres. Appliquez une faible quantité de ce produit sur un coton non pelucheux et nettoyez doucement. Ne jamais appliquer de produit de nettoyage à base de solvant. En cas de traces récalcitrantes ou de rainures, consultez un spécialiste de ce type de revêtement.
GRILLE
La grille est maintenue à l'enceinte à l'aide de broches situées à chaque coin. Pour retirer la grille, agripper deux coins et tirer doucement vers soi, jusqu'à ce que la grille n'y soit maintenue qu'à peine. Terminer en recommencant l'opération aux deux autres coins. Pour remettre la grille, placer chaque broche devant l'orifice correspondant et appuyer doucement jusqu'à ce que la grille affleure la façade. Bien que cette grille ait été étudiée afin de minimiser les interférences acoustiques, la réponse en hauteurs
fréquences et l'image stéréophonique seront restituées en l'absence de grille.
Maintenance
La série JBL Ti a été conçue pour donner de longues années d'écoute sans problème. Aucune maintenance périodique n'est nécessaire. Si un problème apparaît, la qualité des connexions doit d'abord être examinée. Si le problème n'apparaît que sur une seule des deux enceintes, inverser le câblage droit et gauche en sortie d'amplificateur. Si le problème apparaît alors sur l'autre enceinte, un autre composant de la chaîne ou le câble sont responsables.
Les membranes ou les diaphragmes des haut-parleurs ne doivent pas être touchés manuellement. L'ensemble mobile est centré très précisément. Essayer de faire bouger l'ensemble mobile peut le dérégler et entraîner des distorsions ou une panne.
En cas de panne, retourner le système auprès de votre revendeur. Si cela ne s'avère pas possible, contacter le distributeur du pays. N'envoyez jamais un produit directement à l'usine JBL, sans y avoir été préalablement autorisé. Toute correspondance doit être envoyée à : JBL Consumer Service, 250 Crossways Park Drive, Woodbury, NY 11797, Téléphone : 1-516-496-3400 ou 1-800-645-7292. En France, veuillez contacter :
Harman France,
9 rue St Just
93135 NOISY-LE-SEC
Tel.: 01.49.15.10.50.
Déclaration de conformité CE
Nous, JBL Europe A/S
Kongvejeen 1948 DK-2480 København
BANK 5400 BHKANDEMARK
déclarons, sous notre propre responsabilité, que
le produit décrit dans le mode d'emploi est
conforme aux standards suivants :
EN 50 081-1/1992
EN 50 082-1/3.1995
Steen Michaelsen
JBL Europe A/S
Birkerød DANEMARK 12/98
