BEDIENUNGSANLEITUNG BR 855 NILFISK

Sicherheitsvorkehrungen und Warnhinweise A-4

Machen Sie sich mit Ihrer Maschine vertraut ....A-5-A-6

Steuerpult A-7

Einsatzvorbereitung der Maschine

Installation der Batterien.. A-8

Installation der Absaugleiste A-9

Füllen des FRISCHWASSERtanks. A-9

Reinigungsmittel (EDS™) System. A-10 - A-11

Betrieb der Maschine

Scheuern .A-12-A-14

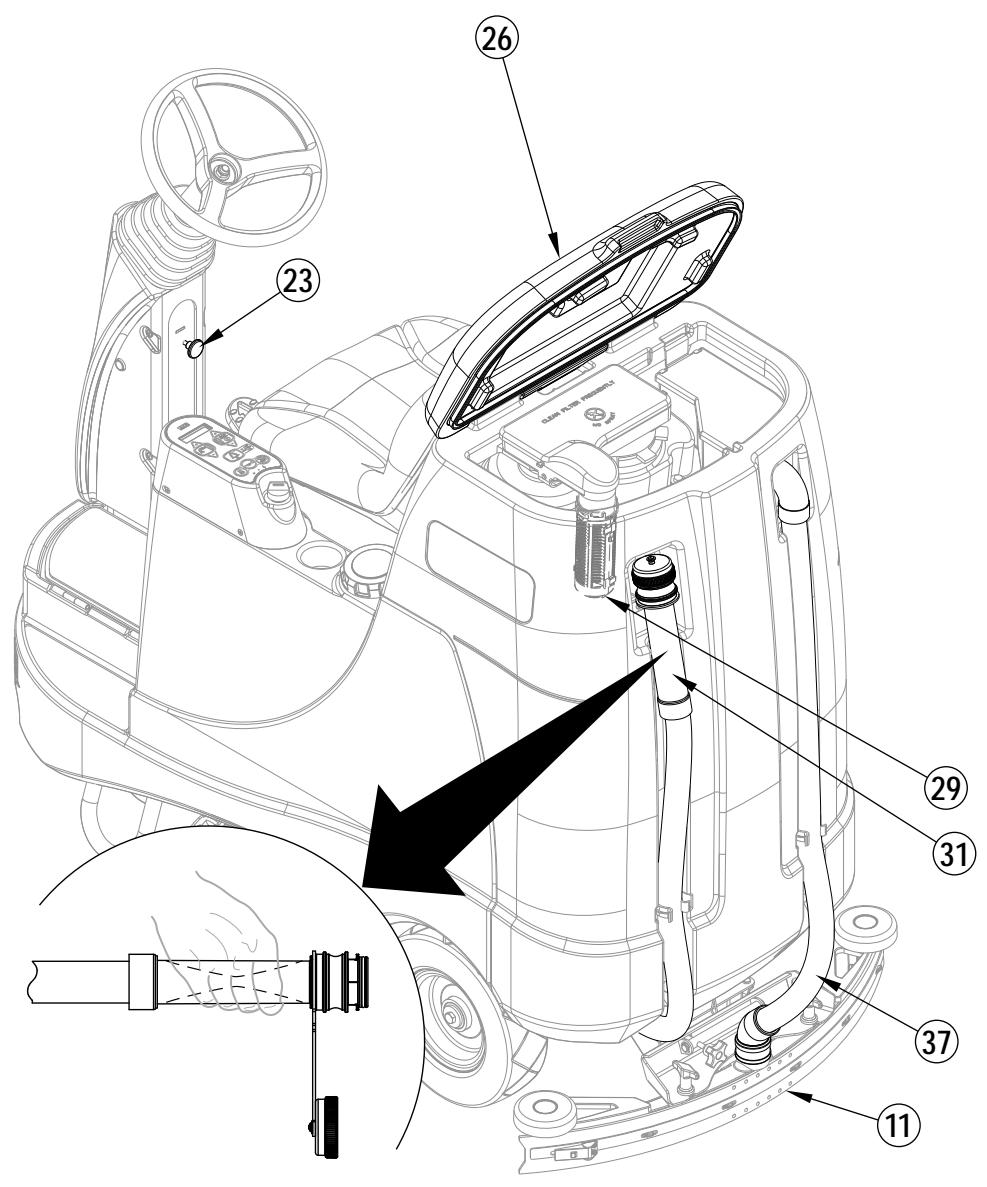

Nachsaugen A-13-A-14

Nach dem Einsatz A-15

Wartungsplan A-15

EINLEITUNG

WARNING!

IM ELEKTRONISCHEN BENUTZERHANDBUCH FINDEN SIE ZUSÄTZLICHE BEDIENUNGSHINWEISE UND INFORMATIONEN.
Bitte beachten: Fett gedruckte Zahlen und Buchstaben in Klammern weisen auf ein auf den Seiten 5-7 abgebildetes Teil hin, es sei dess ist anders angemerkt.

ZWECK UND INHALT DES RATGEBERS

Der Zweck these Kurzfruhrers ist es, den Maschinenbetreiber mit allen Basisinformationen zu versorgen, damit er die Maschine vorschäftsmäßig betreiben kann. Informationen zu technischen Merkmalen, Betrieb, Inaktivität der Maschine, Wartung, Ersatzteilen und Sicherheitsvorschriften finden Sie im Benutzerhandbuch auf der mitgelieferten CD-ROM. Bevor die Maschine betrieben wird oder Wartungsarbeiten an ihr durchgeführt werden, müssen die Maschinenbetreiber und qualifizierte Techniker das Benutzerhandbuch auf der mitgelieferten CD-ROM durchlesen. Setzen Sie sich mit Nilfisk in Verbindung, falls Sie Zweifel bezüglich der Auslegung bestimmter Anweisungen haben und um weitere Informationen zu erhalten.

SO BEWAHREN SIE DIESEN FUHRER AUF

Dieser Führer muss in der Höhe der Maschine in einer angemessenen Schutzhülle aufbewahrt werden. Er sollte nicht mit Flüssigkeiten und anderen Substanzen in Berührung kommt, dieihn beschädigen konnen.

INHALT DER CD-ROM

Die mitgelieferte CD-ROM enthalt einen Index, PDF-Dateien aller Anweisungen für die Benutzerhandbucher, Ersatzteillisten, Wartungshandbucher und eine Installationsdatei für den Adobe Reader®.

SYSTEMANFORDERUNGEN

Windows® - Intel® Pentium® III Prozessor oder gleichwertig.

Microsoft® Windows® Vista, Windows XP Professional, Windows XP Home Edition, Windows Tablet PC Edition mit Service Pack 2, Windows 2000 mit Service Pack 4, Windows 2003 Server.

Mindestens 512 MB RAM empfohlen.

Microsoft® Internet Explorer 6.0 oder 7.0, Firefox® 1.5, 2.0 oder 3.0.

Macintosh® - PowerPC® G3, G4, G5 oder Intel® Prozessor.

Mac OS X Version 10.4.3 bis Version 10.4.9.

Mindestens 512 MB RAM empfohlen.

Safari 2.0.2.

TYPENSCHILD

Das Typenschild auf der Maschine zeigt die Modellnummer und Seriennummer Ihrer Maschine an. Diese Informationen sind erforderlich, wenn Sie Reparaturteile für die Maschine bestehen. Notieren Sie unter die Modellnummer und Seriennummer Ihrer Maschine, um künftig darauf auf zurückgreifen zu können.

Modellnummer

Seriennummer

KONVENTIONEN

Vorwärts, rückwärts, vorne, hinten, links und rechts beziehen sich immer auf die Position des Maschinenbetriebers.

SICHERHEIT

Die folgenden Symbole zeigen mögliche gefährliche Situationen an. Lesen Sie diese Informationen stets sorgfältig durch und ergreifen Sie alle erforderlichen Vorsichtsmaßnahmen, um Personen und Ausrüstung zu schützen.

Das Mitwirken des Maschinenbetriebers ist unerländlich, um Verletzungen zu vermeiden. Keine Programm zur Vermeidung von Unfälle kann ohne die Mitarbeiter der Person, die für den Betrieb der Maschine verantwortlich ist, Funktionieren. Die meisten Unfälle, die in einer Fabrik passieren, wenn auf sich bewegenden Oberflächen garbeitet wird, werden dadurch verursacht, dass die einfesten Sicherheitsregeln missacht werden. Ein vorsichtiger und Sicherheitsbewusster Maschinenfuhrer ist die Beste Unfallvermeidung und ist unverzichtbar für die erfolgliche Ausführung eines Unfallvermeidungsprogrammes.

SICHERHEITS- UND WARNINGHINWEISE SYMBOLE

Nilfisk verwendet die unterstehenden Symbole, um auf eventuelle Gefahrensituationen hinzuweisen.itte lessen Sie diese Informationen sorgfältig durch, und treffen Sie die erforderlichen Maßnahmen zum Schutz von Personen und Objeken.

ACHTUNG!

Dieses Symbol warnt vor einer unmittelbaren Gefahr schwerer Verletzungen mit möglicher Todesfolge.

WARNING!

Macht auf eine Situation aufmerksam, in der ein hohes Verletzungsrisiko besteht.

VORSICHT!

Macht auf eine Situation aufmerksam, in der ein Risiko leichter Verletzungen sowie die Gefahr von Sachschäden bestehen.

Vor Inbetriebnahme der Maschine sind samtliche

Anweisungen sorgfältig durchzulesen.

ALLGEMEINE SICHERHEITSANWEISUNGEN

Durch diese spezifischen Vorsichts- und Warnhinweise werden Sie auf Situationen hingewiesen, in denen die Gefahr von Personen- bzw. Sachschäden besteht.

WARNING!

• These Maschine darf nur von qualifizierten und hierzu berechtigten Personen bedient werden.
• Wenn sich die gefüllte Maschine auf Rampen oder Steigungen befindet, sind plötzliche Stopps zu vermeiden. Vermeiden Sie plötzliches, scharfes Wenden. Bergabfahren nur mit niedriger Geschwindigkeit. Auf Rampen darf ledigious beim Aufwärtsfahren gereinigt werden.
• Halten Sie Funken, offenes Feuer und rauchende Stoffe vonden Batterien fern. Während des Normalbetriebs werden explosive Gase frei gesetzt
• Beim Laden der Batterien entsteht hochexplosiver gasförmiger Wasserstoff. Laden Sie die Batterien nur in gut belufteten Bereichen welt enternt von offenem Feuer. Beim Aufladen der Batterien ist das Rauchen verboten.
• Legen Sie jeglichen Schmuck ab, wenn Sie in der Höhe von elektrischen Komponenten arbeiten.
• Schalten Sie den Schlüsselschalter aus (O), und klemmen Sie die Batterien ab, bevor Sie an den elektrischen Komponenten Wartungsarbeiten ausführten.
• Arbeitsen Sie niemals unter einer Maschine, ohne diese mit Sicherheitsblöcken oder -ständern abzustützen.
• Verwenden Sie keine brennbaren Reinigungsmittel,ephmen Sie die Maschine nicht über oder nahe solchen Stoffen in Betrieb,und benutzten Sie die Maschine nicht in Bereichen, in denen brennbare Flüssigkeiten gelagert werden.

• Reinigen Sie diese Maschine nicht mit einem Druckreiniger.

• These Maschine darf nicht auf Rampen und Steigungen mit einer Steigung von mehr als 2 Prozent gefahren werden.

• Benutzen Sie die Bürsten nur mit dem mitgelieferten Zubehör oder wie im Handbuch beschrieben ist. Die Verwendung anderer Bürsten kann die Sicherheit beeinträchtigen.
• These Maschine ist nicht zum Einsatz auf öffentlichen Wegen und Straßen zugelassen.
• These Maschine ist nicht zur Beseitigung gesundheitsgeführrender Stäube geeignet.
• Bei der Benutzung von Aufreiβerscheiben und Schleifsteinen ist Vorsicht geboten. Nilfisk haftet nicht für Schäden, die durch Aufreiβerscheiben oder Schleifsteine an Böden entstehen.
• Sorgen Sie beim Einsatz dieser Maschine damit, dass andere Personen, insbesondere Kinder, nicht gefährdet werden.
• Lesen Sie vor Wartungsarbeiten alle diesbezüglich Anweisungen sorgfältig durch.
• Lassen Sie die Maschine nicht unbeaufsichtigt stehen, ohne vorher den Schlüsselschalter aus (O) zu schalten, den Schlüssel zu entfernen und die Maschine abzuschern.
• Schalten Sie den Schlüsselschalter aus (O) und ziehen Sie den Schlüssel ab, bevor Sie die Bürsten austauschen und eine Wartungsluke öffnen.
• Treffen Sie geeignete Maßnahmen, um zu verhindern, dass sich ihre Haare, Schmuckgegenstände oder lose Kleidungsstücke in angetriebenen Teilen der Maschine verfangen.
• Beim Betrieb dieser Maschine bei Temperaturen unter dem Gefrierpunkt ist besondere Vorsicht geboten. Jegliches Wasser im Lösungsmitteltank bzw. im Auffangbehälter oder in den Schlauchleitungen können gefrierten, wodurch Ventile und Verschraubungen beschädigt werden können. Mit Flüssigkeit für Scheibenwaschanlagen durchspälen.
• Vor der Verschrottung der Maschine sind die Batterien auszubauen. Batterien müssen den geltenden Umweltvorschriften entsprechend entsorgt werden.
• Nicht für Oberflächen mit einem Neigungsgrad geeignet, der die Markierung auf der Maschine überschreitet.
• Vor Inbetriebnahme der Maschine müssen alle Turen und Abdeckungen an die Stellen platziert werden wie im Handbuch beschrieben.
• Um zusätzliche Informationen über Warnhinweise für bestimmte Batterieladegeräte zu erhalten, schlagen Sie im OEM-Produkhandbuch für Ladegeräte nach.

VORSICHT!

DIESE ANLEITUNG BITTE AUFBEWAHREN

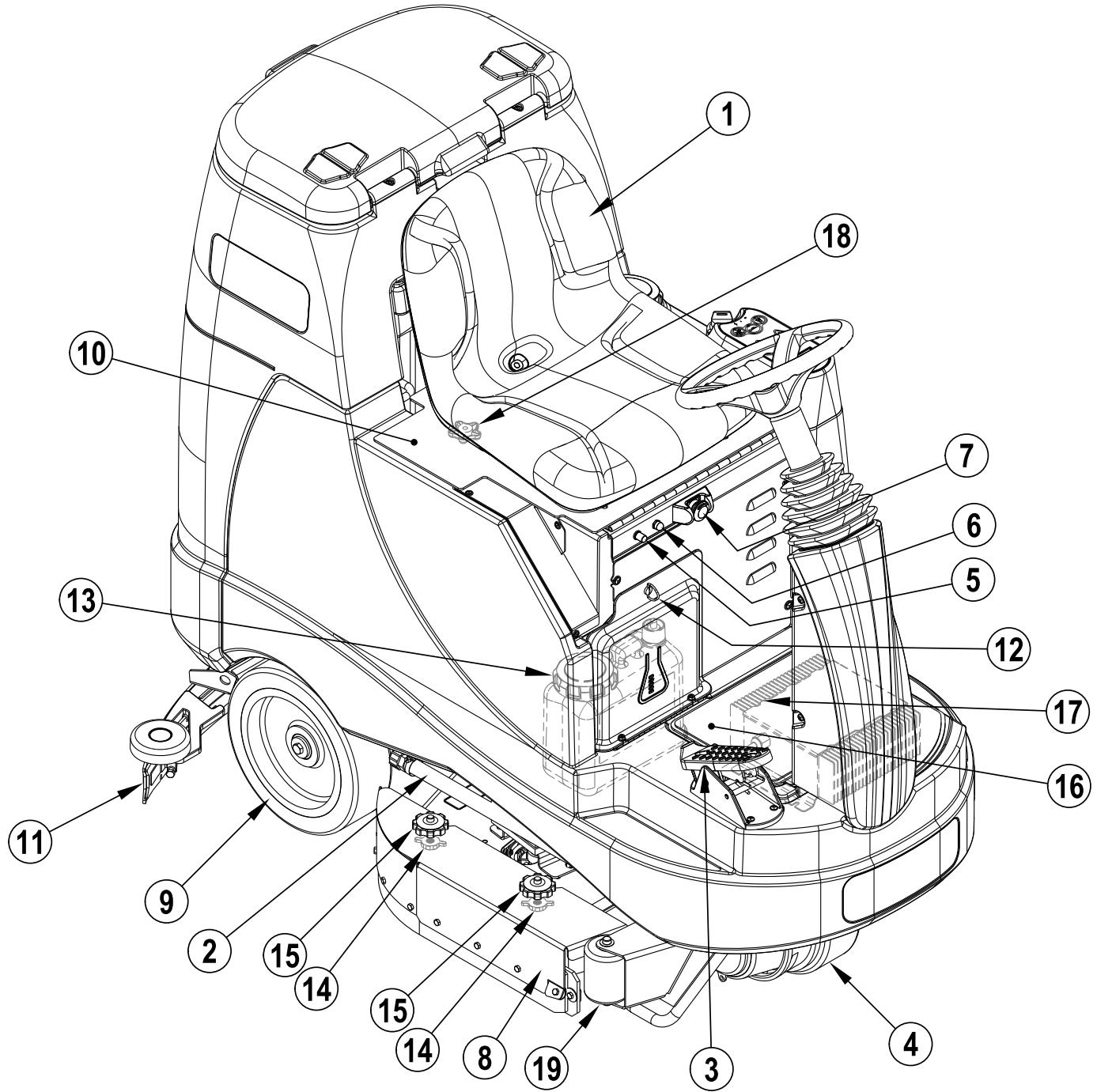

MACHEN SIE SICH MIT IHRER MASCHINE VERTRAUT

Beim Lesen dieser Betriebsanleitung werden Ihnen hin und wieder fettgedruckte Zahlen oder Buchstaben in Klammern begegen - beispelssweise: (2). These Zahlen beziehen sich, sofern nichts andes vermerkt ist, auf eine auf dieser Seite darestelle Komponente.
Bitte schlagen Sie gegebenenfalls thesee Seite auf, um sich uber die Einbaulage von im Text erwahnten Komponenten zu informieren.
BITTE BEAHTEN: Siehe Wartungshandbuch fur detailierte Erlauterungen zu jedem auf den nachsten 3 Seiten abgebildeten Teil.

1 Fahrersitz
2 Ablassschlauch des Lösungsmitteltanks
3 Fahrpedal Richtung/Geschwindigkeit
4 Antriebsrad
5 Sicherung Fahrnantrieb (70 Amp)
6 Sicherung Steuerung (10 Amp)
7 Nothalt
8 Scheuerabdeckung
9 Hinterrad
10 Batteriefach (unter dem Fahrsitz)

11 Absaugleistenvorrichtung
12 Zugriffsdeckel der Reinigungsmittel-Patrone (nur EDS-Modelle)
13 Reinigungsmittel-Patrone (nur EDS-Modelle)
14 Hoheneinstellungsknopf fur Abdeckschurze
15 Entfernungsknopf fur Abdeckschürze
16 Wartungsluke zum Batterieladegerät
17 Batterieladegerät (optional)
18 Einstellknopf für den Fahrersitz
19 Vordere Abstandrolle

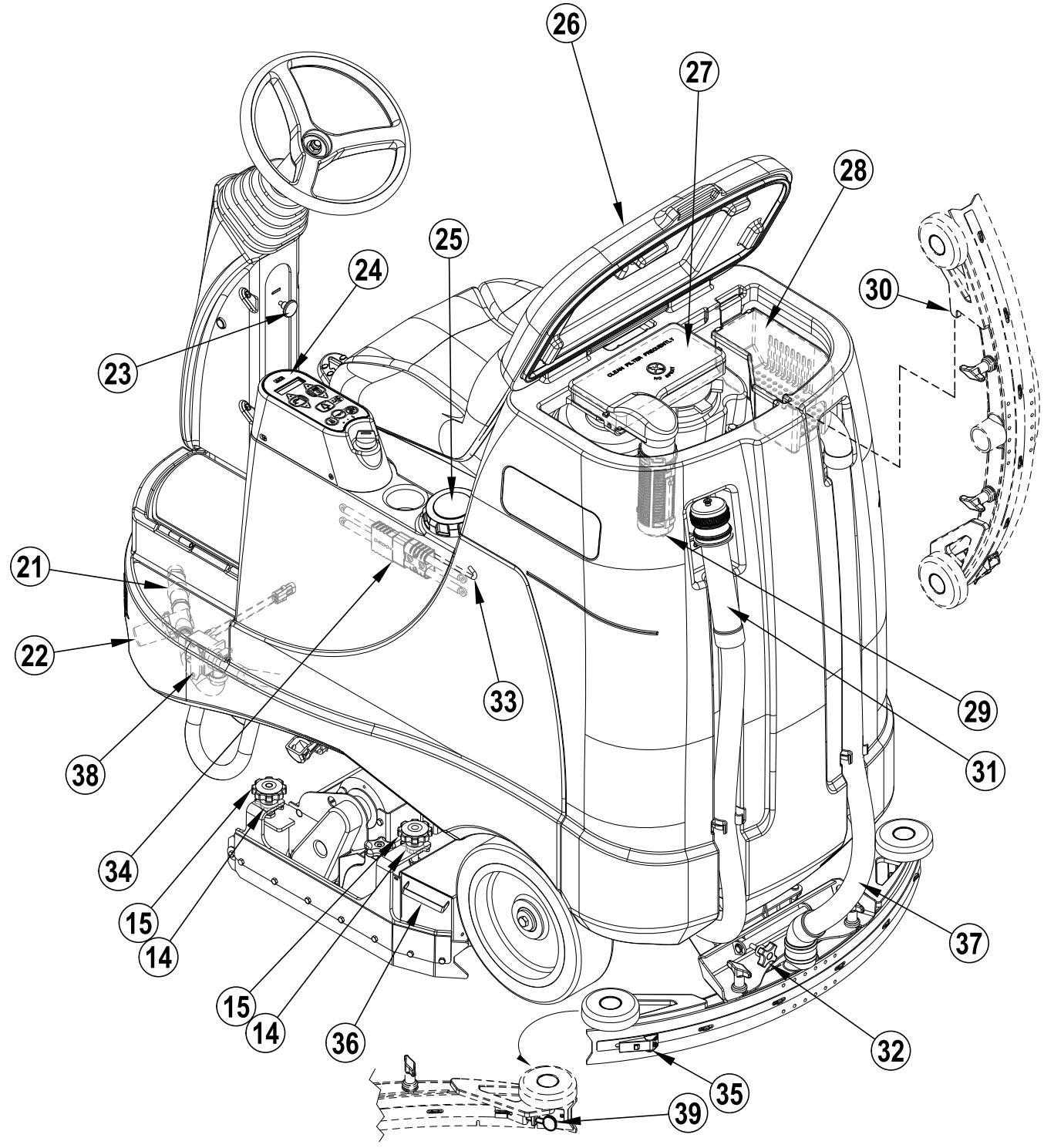

MACHEN SIE SICH MIT IHRER MASCHINE VERTRAUT

21 Frischwasser-Absperrventil
22 Frischwasserfilter
23 Knopf zur Lenksäulenverstellung
24 Steuerpult
25 Abdeckung des Einfullstutzens des Lösungsmitteltanks
26 Deckel des Schmutzwassertanks
27 Filtergehäuse des Sauggeblasemotors
28 Filterkorb
29 Sperrschwimmer des Auffangbehälters
30 Aufbewahrungshaken der Absaugleiste

31 Ablassschlauch des Schmutzwassertanks
32 Einstellknopf für die Neigung der Absaugleiste
33 Stutzstange des Fahrersitzes
34 Batterieanschluss
35 Entfernungsriegel für das hintere Absaugeleistenwischblatt
36 Schmutzbehälter (nur zylindrische Modelle)
37 Schmutzwasserablassschlauch
38 Frischwasser-Magnetventil
39 Drehschraube zur Entfernung des vorderen Absaugeleistenwischblattes

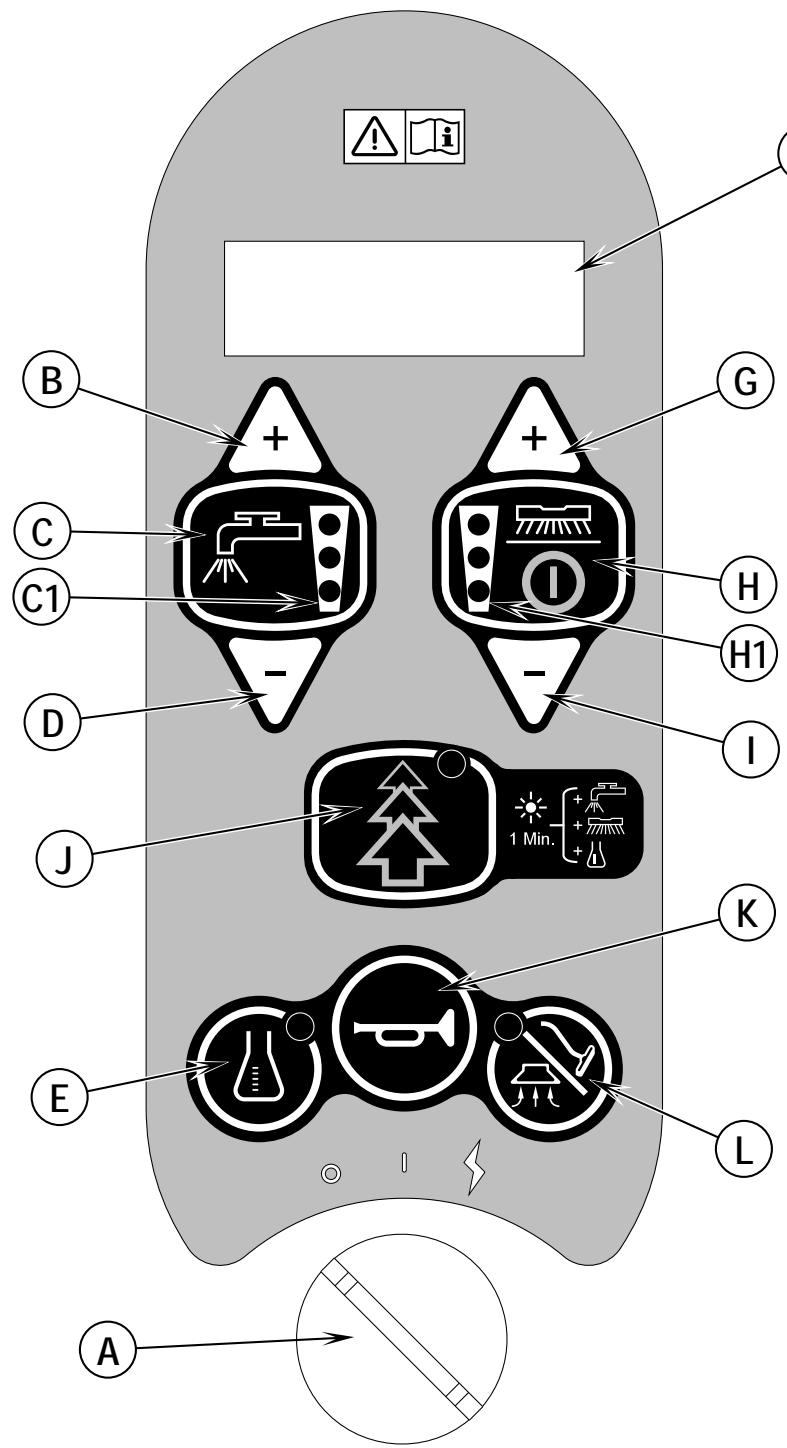

BEDIENFELD

A Schlüsselschalter
B Schalter zur Steigerung der Frischwasserzufuhr
C Ein/Aus-Schalter für die Frischwasserzufuhr

C1 Anzeige für Frischwasserzufuhr (normal, stark & extrem)

D Schalter zur Verringerung der Frischwasserzufuhr
E Ein/Aus-Schalter fur EDS

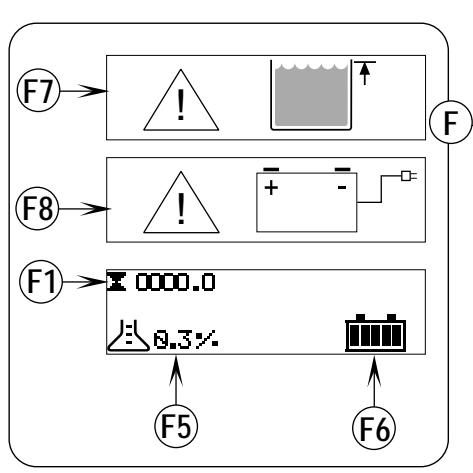

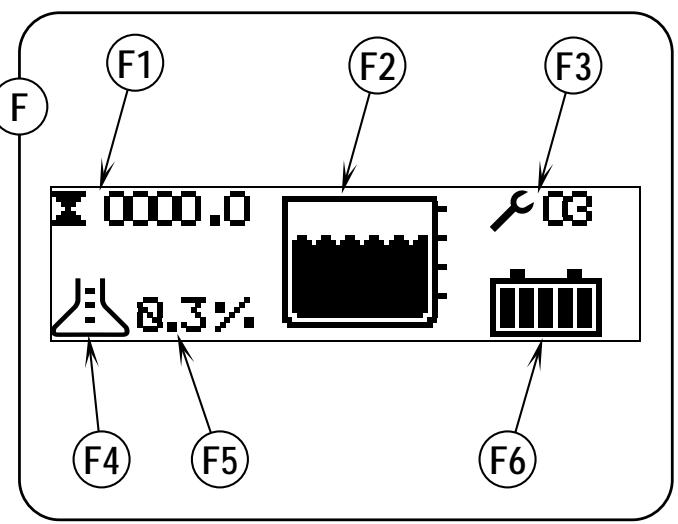

F Display

F1 Stundenzahler
F2 Frischwassertankanzeige
F3 Fehlercodes
F4 EDS-Anzeige
F5 Anzeige Reinigungsmittelanteil

F6 Batterieanzeige

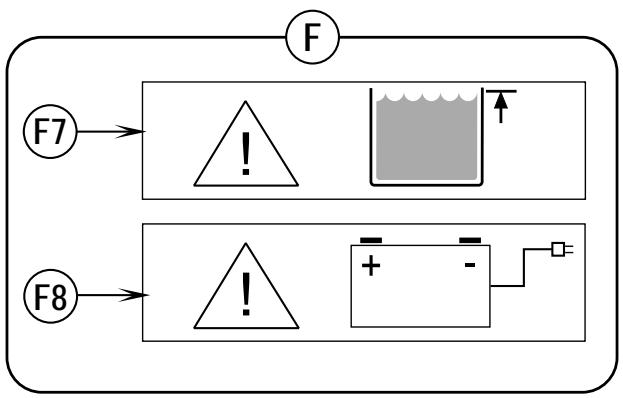

F7 Anzeige "Schmutzwassertank voll" (FULL)*
F8 Anzeige Batteriestand niedrig

G Schalter Bürstenanpressdruck vergroßern
H Ein/Aus-Schalter für die Bürste

H1 Anzeige für den Bürstenanpressdruck (normal, stark & extrem)

I Schalter Bürstenanpressdruck verringn
J EverGreen-Schalter
K Schalter für Hupe
L Schalter fur Sauger/Stab

BATTERIEN

Wenn Ihre Maschine mit bereits eingebauten Batterien gefelert wird, beachten Sie Folgendes:

• Prufen Sie, ob die Batterien an der Maschine angeschlossen sind (34).
• Drehen Sie den Schlüsselschalter (A) auf ON (EIN), und überprüfen Sie die Batterieanzeige (F6). Wenn die Messanzeige vollständig gefällt ist, sind die Batterien einsatzbereit. Ist die Messanzeige nicht gaz gefällt, sind die Batterien vor dem Einsatz zu laden. Siehe Kapitel „Aufladen der Batterien".
  WICHITG: WENN IHRE MASCHINE EIN INTEGRIERTES LADEGERÄT BESITZ, LESEN SIE DAZU DAS OEMPRODUKTHANDBUCH IN BEZUG AUF DAS EINSTELLLEN DES LADEGERÄTS JE NACH BATTERIETYP.

Die aktuellen Lade-Algorithmen für das Ladegerät siehe TSBUS2008-984.

Wenn ihre Maschine ohne Batterien geleifert wird, beachten Sie Folgendes:

• Lassen Sie sich von Ihr dem Nilfisk-Händler die geeigneten Batterien empfehlen.
  Bauen Sie die Batterien nach folgender Anweisung ein:
  Bauen Sie NICHT zwei 12-Volt-Batterien in die Maschine ein. Dies beeinträchtigt die Stabilität der Maschine.
  WICHTIG: WENN IHRE MASCHINE EIN INTEGRIERTES LADEGERÄT BESITZ, LESEN SIE DAZU DAS OEMPRODUKTHANDBUCH IN BEZUG Auf DAS EINSTELLLEN DES LADEGERÄTS JE NACH BATTERIETYP.

Die aktuellen Lade-Algorithmen für das Ladegerät siehe TSBUS2008-984.

INSTALLATION DER BATTERIEN

WARNING!

Bei der Arbeit an Batterien ist äußerte Vorsicht geboten. Die Schwefelsäure in den Batterien kann bei Berührung der Haut oder der Augen erhebliche Verletzungen verursachen. Durch die Öffnungen in den Batteriezellenkappen entweicht explosiver, gasförmiger Wasserstoff aus dem Inneren der Batterien. Dieses Gas kann sich durch einen elektrischen Lichtbogen, einen Funken oder eine offene Flamme entzünden. Bauen Sie keine Bleibatterien in einen versiegelten Behälter oder in ein Gehäuse ein. Durch Überladen entstandenes Wasserstoffgas muss eine Möglichkeit zur Verflüchtigung haben.

Bitte treffen Sie vor bzw. bei der Arbeit an den Batterien folgende Sicherheitsvorkehrungen:

• Legen Sie jeglichen Schmuck ab.
• Rauchen Sie nicht.
• Setzen Sie eine Schutzbrille auf und legen Sie Gummihandschuhe und eine Gummischürze an.
• Sorgen Sie für eine gute Belüftung des Arbeitsbereiches.
• Achten Sie daraufuf, dass Werkzeuge nie mehr als eine Batterieklemme gleichzeitig berühren.
• Klemmen Sie IMMER zuerst das negative Erdungskabel ab, wenn Sie die Batterien auswechseln, um Funken zu vermeiden.
  * SchlieBen Sie IMMER das negative Erdungskabel als letztes an, wenn die Batterien eingebaut werden.

VORSICHT!

An den elektrischen Komponenten dieser Maschine konnen erhebliche Schäden entstehen, wenn die Batterien nicht ordnungsgemäß eingebaut und angeschlossen werden. Nilfisk, ein qualifizierter Elektriker oder der Batterie-Hersteller solte die Batterien einbauen.

1 Schalten Sie den Schlüsselschalter (A) auf Aus (O), und entfern den Sie den Schlüssel. Öffnen Sie dann die Abdeckung des Batteriefaches (10) und stellen Sie die Stützstange (33) ein.
2 Mit Hilfe von (2) Personen und einem passenden Hubriemen haben Sie die Batterien vorsichtig/gen wie abgebildet in das Becken des Batteriefaches. Weitere Informationen finden Sie im Batteriekabelplan - Abziehbild 56601416.
3 Siehe Abb. 1. Installieren Sie die Batteriekabel wie abgebildet, undziehen Sie die Mutter an den Batterieklemmen fest.
4 Installieren Sie die Batteriemanschetten, und befestigen Sie diese mit Hilfe der mitgelieferten Bänder sorgfältig an den Batteriekabeln.
5 Schlieben Sie den Anschluss des Batteriesatzes am Anschluss der Maschine (34) an, und schlieben Sie die Abdeckung des Batteriefaches.

VORSICHT!

Bitte lesen Sie das Handbuch TSBUS2008-984 oder besuchen Sie http://www.nilfiskadvance.com, bevor Sie die Batterien auswechseln.

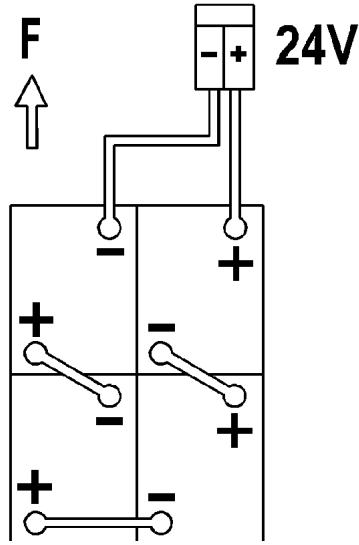

ABBILDUNG 1

415A/H - 20HR - RATE

INSTALLATION DER ABSAUGLEISTE

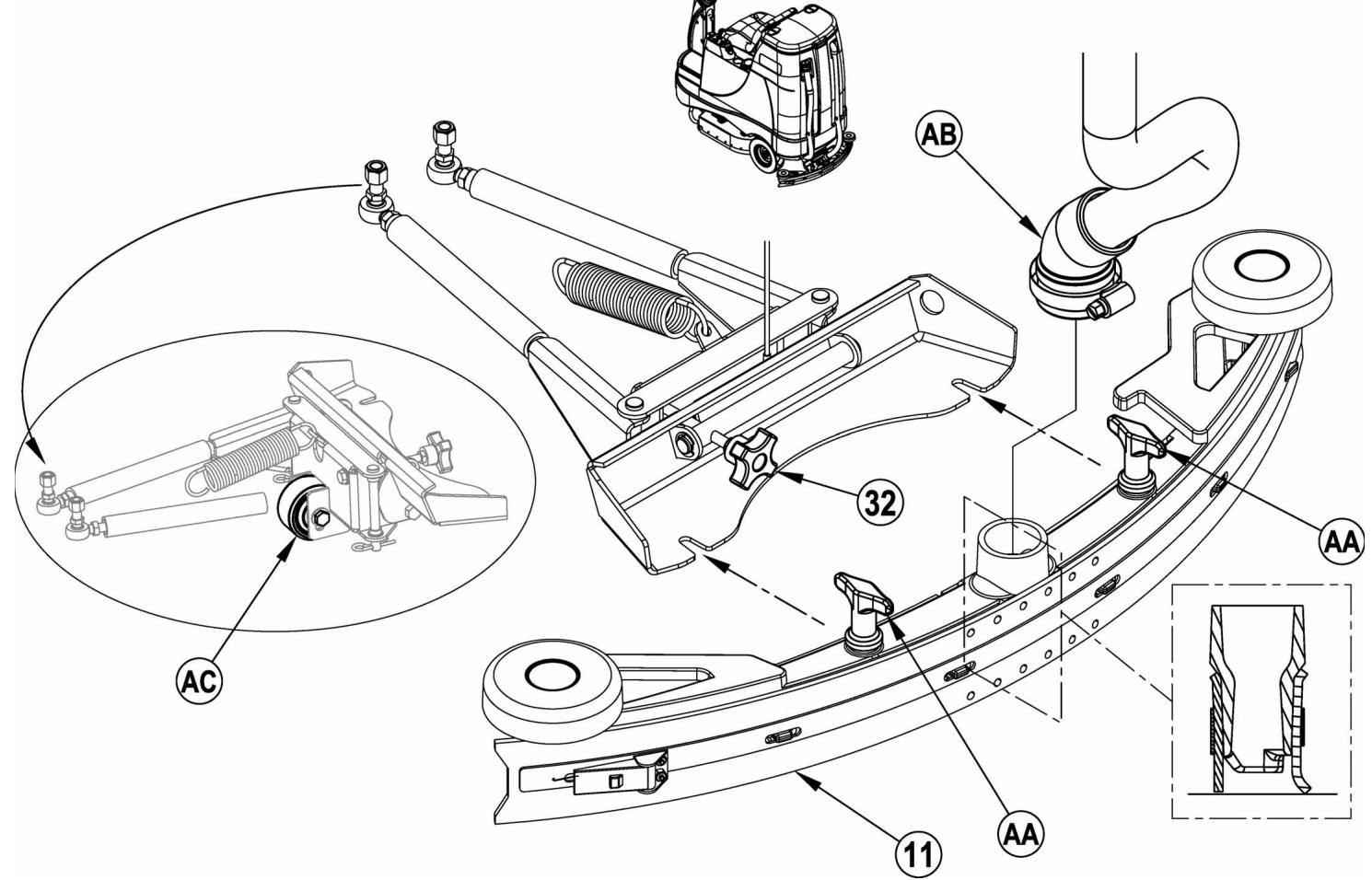

1 Siehe Abbildung 2. Schieben Sie die Absaugleistenvorrichtung (11) auf die Halterung undziehen Sie die Halterungdrehschrauben fest (AA).
2 Verbinden Sie den Schmutzwasserablaufschlauch (AB) mit dem Absaugleistenzulauf.
3 Senken Sie die Absaugleiste, bewegen Sie die Maschine leicht nach vorne und passen Sie die Neigung und Höhe der Absaugleiste mithilfe des Anpassungsknopfes (32) und dem Rad zur Höhenjustierung der Absaugleiste (AC) so an, dass die hintere Absaugleistenschiene den Boden gleichmäßig mit seiner vollständigen Auflagefläche berührt und dass diese, wie im Querschnitt dargestellt, leicht abgereigt ist.

ABBILDUNG 2

FULLEN DES FRISCHWASSERTANKS

Lesen Sie das Etikett des Chemikalienbehalters durch, und berechnen Sie die passende Menge des beizufugenden Reinigungsmittels, um einen Tank mit einem Fassungsvermögen von 28 US Gallonen (106 Litern) zu fullen.

Öffnen Sie die Tankabdeckung (2), fällen Sie dann den Tank 1/3 voll Wasser, fügen Sie die Reinigungsmechikalie hinzu, fällen Sie dann den Rest des Tanks mit Wasser auf. BITTE BEACHTEN: EDS-Maschinen können konventionell mit einem Gemisch aus Reinigungsmittel und Frischwasser im Tank benutzt werden, man kann aber auch das EDS-System verwenden. Bei Verwendung des EDS-Reinigungsmittel-Systems darf das Reinigungsmittel nicht im Tank vermischt werden, es sollte hierbei klares Wasser verwendet werden.

VORSICHT!

Es dürfen nur nicht-brennbare, schaumfrei Flüssigreinigungsmittel verwendet werden, die ausrücklich für Reinigungsmaschinen geeignet sind. Die Wassertemperatur solle 54,4 °C nicht überschreiben.

REINIGUNGSMITTEL-SYSTEM: VORBEREITUNG UNDEINSATZ (NUR EDS-MODELLE

ALLGEMEINE ANLEITUNGEN:

Durch Drücken und Loslassen des Reinigungsmittel-Schalters (E) bei aktivem Frischwassersystem wird das Reinigungsmittel-System abwechselnd ein- und ausgeschelt. Wenn man das Mittel wechseln möchte, muss die Vorrichtung frei vom vorherigen Reinigungsmittel sein. HINWEIS ZUR BEDIENUNG: Bewegen Sie die Maschine über den Boden, bevor Sie diese reinigen, weil einekleine Restmenge an Reinigungsmittel hinausfliesst.

Zur Reinigung beim Wechsel auf ein anderes Reinigungsmittel:

1 Entfernen Sie die Reinigungsmittelpatrone.
2 Schalten Sie den Hauptschalter (A) auf ON. Drücken Sie den Frischwasser-Schalter (C) und halten Sie diesen gedrückt und drücken Sie den Reinigungsmittel-Schalter (E) 3 Sekunden lang. BITTE BEACHTEN: Der Mischvorgang nauert nach Aktivierung 20 Sekunden. Zur Anzeige der Reinigungsmittelvorrichtung siehe Abbildung auf der{nachsten Seite. Normalerweise reicht zur Reinigung der Vorrichtung ein Reinigungsprocess.

So erfolgt die wochentliche Reinigung:

1 Entfernen Sie die Reinigungsmittelpatrone. Bauen Sie ein mit sauberem Wasser gefüllte Patrone ein.
2 Schalten Sie den Hauptschalter (A) auf ON. Drücken Sie den Frischwasser-Schalter (C) und halten Sie diesen gedrückt und drücken Sie den Reinigungsmittel-Schalter (E) 3 Sekunden lang. BITTE BEACHTEN: Der Mischvorgang nauert nach Aktivierung 20 Sekunden. Zur Anzeige der Reinigungsmittelvorrichtung siehe Abbildung auf der{nachsten Seite. Normalerweise reicht zur Reinigung der Vorrichtung ein Reinigungsprozess.

Wenn die Patrone fast leer ist, erscheint eine Anzeige auf dem Anzeigefeld (F4). Die Anzeige „niedriger Reinigungsmittelfüllstand“ wird solange erscheinen, bis man das System neu startet. Wenn diese Anzeige erscheint, brauchen Sie nur eine ganze Flasche Reinigungsmittel in die Patrone einzufüllen, ohne dass Sie sich über die Fülldamage Gedanken machen müssen. BITTE BEACHTEN: Starten Sie das System nur dann, wenn die Patrone voll ist. Bei einem Patronenaustausch ist die Anzeige „Reinigungsmittelmenge gering“ nur dann korrekt, wenn sich die Austauschpatrone auf der gleichen Höhe befindet wie die vorherige.

Zurücksetzen:

1 Schalten Sie den Hauptschalter (A) auf ON. Drücken Sie den Frischwasser-Schalter (B) und halten Sie diesen gedrückt und drücken Sie den Reinigungsmittel-Schalter (D) 3 Sekunden lang. Zur Anzeige der Reinigungsmittelvorrichtung siehe Abbildung auf der{nachsten Seite.

Reinigungsmittel-Sattigung (in Prozent):

1 Die Grundeinstellung der Reinigungsmittel-Sättigung beträgt 0,25% . Um die Prozentzahl zu ändern, muss zunachst das Reinigungsmittel-System ausgeschelt werden (OFF). Drücken Sie dann den ON/OFF-Reinigungsmittel-Schalter (E) und halten Sie Ihr 2 Sekunden lang gedrückt. Die Reinigungsmittelanzeige blinkt daraufufhin auf und mit jedem Druck auf den Schalter können Sie nun durch die verschiedene Einstellungen gehen (3%, 2%, 1,5%, 1%, 0,8%, 0,66%, 0,5%, 0,4%, 0,3%, 0,25%). Sobald die gewünschte Prozentzahl auf dem Bildschirm (F5) angezeigt wird, drücken Sie nicht weiter und nach 5 Sekunden ist die Prozentzahl abgespeichert.

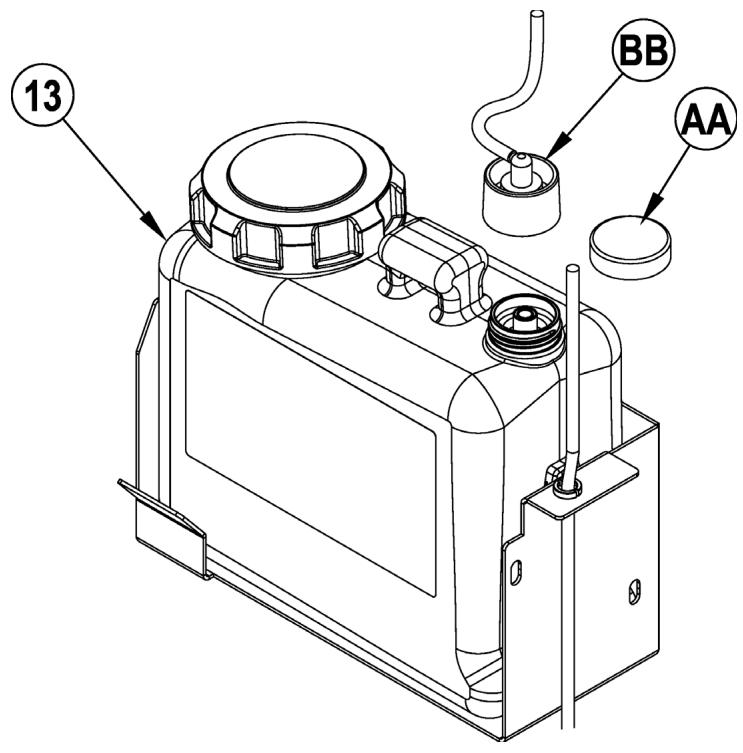

ANWEISUNGEN ZU DEN PATRONEN:

Die Reinigungsmittelpatrone (13) befindet sich hinter der Zugriffsluke der Reinigungsmittelpatrone (12) im Fahrersitz. Füllen Sie die Reinigungsmittelpatrone mit maximal 4,73 Litern Reinigungslösung. HINWEIS ZUR BEDIENUNG: Entfernen Sie die Reinigungsmittelpatrone aus dem Reinigungsmittelbehälter, bevor Sie ihn fullen, damit keine Chemikalie auf die Maschine kommt.

Es wird empfohlen, eine separate Patrone für jeder Reinigungsmittel zu benutzen. Die Reinigungsmittelpatronen sind mit einem weißen Aufkleber versehen, auf die Sie den Name des Reinigers schreiben können, um Verwechselungen zu vermeiden. Beim Installieren einer neuer Patrone entfernen Sie den Deckel (AA) und legen Sie die Patrone in den Reinigungsmittelbehälter. Installieren Sie die Dichtungskappe (BB), wie dargestellt.

ABBILDUNG 3

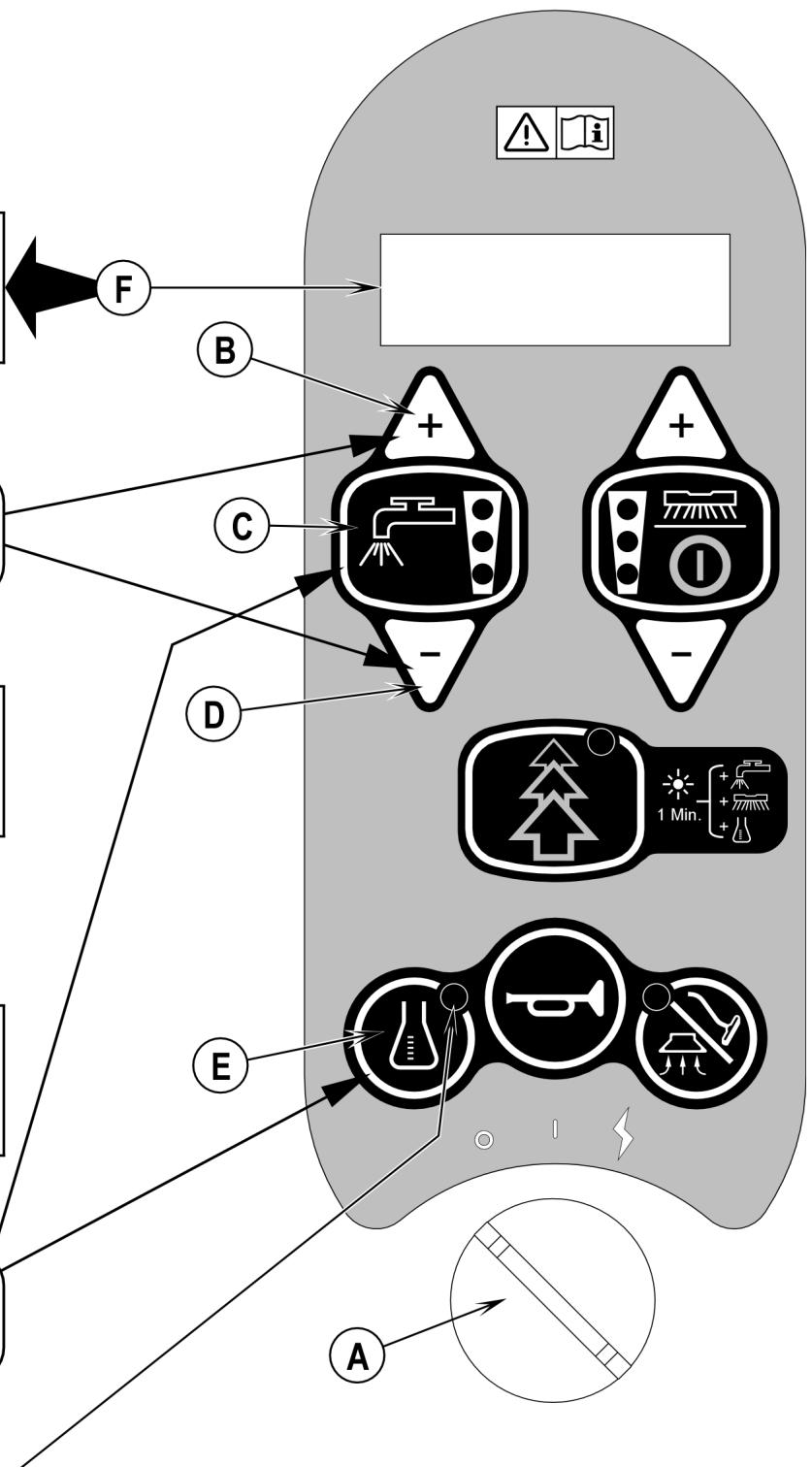

REINIGUNGSMITTEL-SYSTEM: VORBEREITUNG UND EINSATZ (NUR EDS-MODELLE

REINIGUNGSMITTEL AKTIVIERT

REINIGUNGSMITTEL DEAKTIVIER

VOLL (RESET)

Drücken Sie (B) und (D) und halten Sie beiden für 3 Sekunden gedrückt, um einen Reset zu erreichen.

REINIGUNGSMITTELMenge GERING

Drücken Sie (C) und (E) und halten Sie beiden für 3 Sekunden gedrückt, um eine Reinigung zu erreichen.

REINIGEN

Das Reinigungsmittelsystem ist eingeschaltet, wenn die Anzeige auf ON stehen.

BETRIEB DER MASCHINE

WARNING!

Überzeugen Sie sich davon, dass Ihr den Bedienungselemente und deren Funktion geläufig sind.

Auf Rampen oder an Steigungen sind mit beladener Maschine abrude Stopps zu vermeiden. Vermeiden Sie ebenfalls abrupte scharfe Kurven. Befahren Sie abschüssige Strecken nur in geringem Tempo. Reinigen Sie nur beim Hochfahren auf die Rampe.

So scheuern Sie...

...befolgen Sie die Anweisungen im Abschnitt zur Einsatzvorbereitung der Maschine in thism Handbuch.

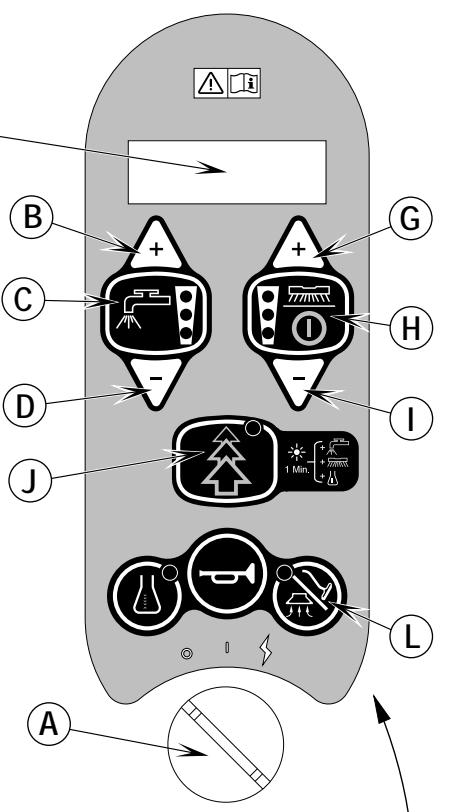

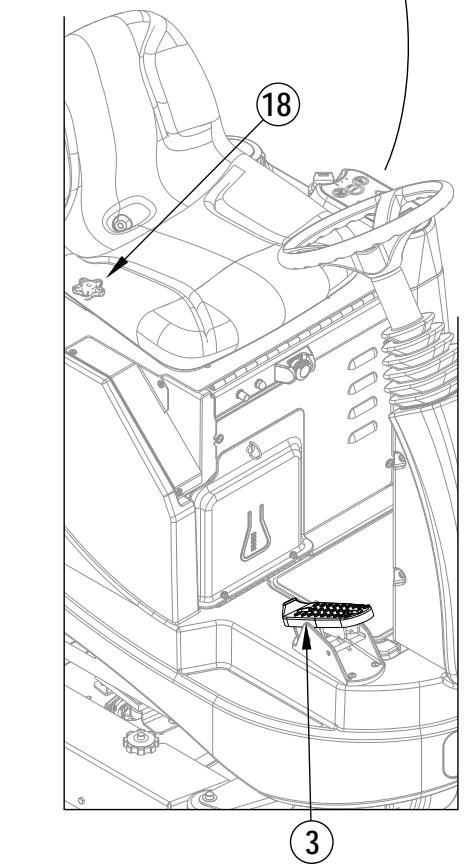

1 Siehe Abbildung 4. Wahrend Sie auf der Maschine sitzen, stellen Sie das Lenkrad mit Hilfe des Knopfes zur Lenksäulenverstellung (23) auf eine für Sie bequeme Stellung ein. Wenn gewünscht kann der Sitz eingestellt werden, indem er nach oben geklappt und mit dem Einstellknopf (18) justiert wird.
2 Stellen Sie den Hauptschalter (A) auf ON (I). Die Leuchtanzeigen auf dem Bedienfeld leuchten auf. Achten Sie, bevor Sie fortfahren, auf die Batterieanzeige (F6) und den Betriebsstundenzahler (F1).
3 Fahren Sie die Maschine zum Einsatzbereich, indem Sie mit dem Fuß einen gleichmäßigen Druck auf das vordere Ende des Fahrpedals (3) ausüben, um vorwärts, bzw. auf das hintere Ende, um rückwärts zu fahren. Varierten Sie den Druck auf das Fußpedal, um die gewündte Geschwindigkeit zu erzielen.
4 Halten Sie den Frischwasser-Schalter (C) gedrückt, um den Boden anzufuechten. Frischwasser/Reinigungsmittel wird bei gedrücktem Schalter ausgebracht. BITTE BEACHTEN: Durch die Vorbefeuchtung wird ein Zerkratzen der Bodenfläche durch das anfängliche Scheuern mit trockenen Bürsten vermieden. Dies muss vor Betätigung des Schalters Scheuern ON (H) geschehen
5 Drücken Sie den Schalter Scheuern AN/AUS (H), damit das Bürstengehäuse und die Absaugleiste automatisch auf den Boden gesenkt werden. Die Scheuer-, Saug-, Frischwasser- und Reinigungsmittel-Systeme (bei EDS-Modellen) werden alle gestartet, sobald das Fahrpedal (3) aktiviert wird.

Die Grundeinstellung des Bürstenanpressdrucks steht auf normal (eine Bürstenanpressdruck-Anzeige leuchtet). Verwenden Sie den Schalter zur Scheuer-Anpressdrucksteigerung (G) und den Schalter zur Scheuer-Anpressdruckverminderung (I), um zwischen den Einstellungen normal, stark und extrem zu wechseln. Die Frischwasserzufuhrmenge wird automatisch eingestellt, um dem jeweiligen Scheuerdruck zu entsprechen.

BITTE BEACHTEN: Die Frischwasserzufuhrmenge kann unabhängig vom Scheuerdruck verändert werden, indem der Schalter zur Steigerung der Frischwasserzufuhr (B) oder der Schalter zur Verringerung der Frischwasserzufuhr (D) gedrückt wird. Jedi weitere Anpassung des Anpressdrucks setzen die Frischwasserzufuhrmenge auf einen Wert darüber, der zum jeweiligen Scheuerdruck passt.

BITTE BEAHTEN: Die Scheuer-, Frischwasser-, Saug- und Reinigungsmittel-Systeme (EDS-Modelle) werden automatisch aktiviert, wenn der Schalter Scheuern ON/OFF (H) betätigt wird. jeder individuelle Vorrichtung kann während des Scheuerns einzeln durch Betätigungs des jeweiligen Schalters auf AUS oder darüber auf EIN eingestellt werden.

BITTE BEAuchtEN: Beim Rückwarts-Betrieb der Maschine wird die Absaugleiste automatisch angehoben.

6 Beginnen Sie den Scheuervorgang, indem Sie die Maschine bei normalem Schritttempo in gerader Linie vorwärts fahren, und setzen Sie jeder Bahn 2-3 Zoll (50-75 mm) überlappen. Stellen Sie die Geschwindigkeit Ihrer Maschine und die Flüssigkeitsabgabe dem Zustand des Bodens entsprechend ein.

VORSICHT!

Um den Boden nicht zu beschädigen, bewegen Sie die Maschine bei laufenden Bürsten weiter.

7 Prufen Sie während des Scheuerns hin und wieder, ob hinter der Maschine das gesamte Schmutzwasser aufgenommen wird. Wenn die Maschine Wasserspuren hinterlasset, ist entweder die Frischwasserabgabe zu hoch, der Schmutzwassertank voll oder die Absaugleisteneinheit nachzujustieren.
8 Die Grundeinstellung der Maschine ist der EverGreen-Reinigungsmodus (die Anzeige des EverGreen-Schalters leuchtet GRUN) und spart damit Frischwasser und Reinigungsmittel. Drücken Sie den EverGreen-Schalter (J), um den Ever-Green-Reinigungsmodus auszuschalten und den Anpressdruck, die Frischwasserabgabe und die Reinigungsmittel-Sattigung zeitweise zu steigern. Dadurch blinkt die Anzeige eine Minute lang gelb auf, die Frischwasserzufuhrmenge und der Anpressdruck werden auf die{nachst hohere Stufe gesteigert und die Reinigungsmittel-Sattigung steigt auf die nachst höhere Prozentzahl.
9 Bei extrem verschutzten Böden reicht ein Scheuerdurchgang oft nicht aus, und es muss in zwei Arbeitsgängen gereinigt werden. Diese Vorgang ist der gleiche wie der einmalige Scheuervorgang, außer dass sich die Absaugleiste beim ersten Mal in der „Nach oben"-Stellung befindet (Drücken Sie auf den Schalter für Sauger/Stab (L), um die Ansaugleiste anzuheiten). Auf diese Weise kann die Reinigungsflüssigkeit längerere Zeit auf den Boden einwirken. Im zweiten Arbeitsgang wird der gleiche Bereich nochmals mit abgesenkter Absaugleiste befahren, um die ausgebrachte Flüssigkeit aufzunehmen.

10 Der Schmutzwassertank hat einen Absperschwimmer (29), mit dem alle Vorrichtungen abgestellt werden (das Antriebsystem ausgenommen), wenn der Schmutzwassertank voll ist. Wird dieser Schwimmer geschlossen, muss der Schmutzwassertank leer sein. Bei aktiviertem Schwimmerventil kann die Maschine kein Wasser aufnehmen oder scheuern. BITTE BEAHTEN: Alle anderen Anzeigen verschwinden und eine Anzeige „Auffangbehälter VOLL" (F7) leuchtet im Anzeigenfeld auf, wenn der Schalter aktiviert wird.
11 Wenn der Benutzer das Scheuern beenden möchte, oder falls der Auffangbehälter gefüllt ist, ist der ON/OFF-Schalter für den Scheuervorgang (H) einmal zu drücken. Dadurch werden die Scheuerbürsten und die Flüssigkeitsabgabe automatisch gestoppt, und das Büstengehäuse wird angehoben. Die Absaugleiste wird nach einer kurzen Zeitverzögerung angehoben und der Sauger angehalten (dadurch kann noch verbleibendes Wasser aufgenommen werden, ohne dass der Sauger erneut eingeschaltet werden muss).
12 Fahren Sie die Maschine zur vorgesehenen Abwasser-Entsorgungsstelle, und entleeren Sie den Auffangbehälter. Zum Entleerenziehen Sie den Ablassschlauch (31) aus dem hinteren Staubereich und schrauben Sie die Kappe ab (halten Sie das Ende des Schlauches über die Wasseroberfläche im Behälter, um ein plötzliches, unkontrolliertes Herausspritzen des Schmutzwassers zu vermeiden). Füllen Sie den Frischwassertank, und scheuern Sie weiter.

BITTE BEACHTEN: Überzeugen Sie sich davon, dass die Abdeckung des Auffangbehalters (26) und der Ablassschlauch des Schmutzwassertanks (31) vorschrifsmäßig angebracht sind, sonst kann die Maschine das Wasser nicht korrekt aufnehmen.

Wenn die Batterien aufgeladen werden müssen, wird die Anzeige Batterie schwach (F8) eingeschaltet. Dadurch werden die Scheuerbürsten und die Flüssigkeitsabgabe gestopt, und das Bürstengehäuse wird angehoben. Die Ansaugleiste steigt nach kurzer Verzögerung nach oben, und das Saugsystem hält nach kurzer Pause an. Bringen Sie die Maschine zu einer Service-Station und laden Sie die Batterien entsprechend den Anweisungen这点es Handbuch im Kapitel Batterien auf.

NACHSAUGEN

Beim Anbringen der zusätzlich erhältlichen Zubehörteile für das Nass-Saugen an der Maschine sind folgende Schritte zu befolgen.

1 Nehmen Sie den Schmutzwasserschlauch (37) von der Absaugleiste (11) ab. Verbinden Sie Kupplung und Schlauch aus der Geblasestabausstattung mit dem Schmutzwasserablassschlauch.
2 Bringen Sie die Nass-Sauggeräe am Schlauch an. (Eine optionale Geblasestabausstattung PN56601087 ist bei Nilfisk verfügbar).
3 Drehen Sie den Hauptschlüsselschalter (A) auf EIN und drücken Sie auf den Schalter für Putzstab (I). BITTE BEACHTEN: Damit der Saugmotor laufen kann, damit der Maschinenbetreiber nicht auf dem Sitz aufhalten. Der Sauggeblase motor lauft nun ununterbrochen, bis er durch erneutes Betätigen des Tasters abgeschelt wird. BITTE BEACHTEN: Die Anzeige Frischwassertank VOLL ist deaktiviert, wenn der Reinigungssstabmodus aktiv ist. Der Schwimmer stoppt den Durchfluss in den Schmutzwassertank.

HINWEIS ZUR BEDIENUNG: Lesen Sie dazu das Wartungshandbuch, um detailierte Funktionsbeschreibungen aller Steuerungen und Informationen über optionale Programmierbarkeit zu erhalten.

ABBILDUNG 4

NACH DEM EINSATZ

1 Nach Beendigung des Scheuerns den ON/FF-Schalter zum Abschalten des Scheuervorgangs (H) zweimal drücken; auf diese Weise werden s amtliche Systeme der Maschine (Birsten-, Absaugleisten-, Saug- und Reinigungsvorrichtung) automatisch angehoben, eingefahren und gestoppt (EDS-Modelle).fahren Sie die Maschine dann zum Service-Bereich fur die tägliche Wartung und um zu prufen, ob andere Instandhaltungsarbeiten nötig sind.
2 Um den Reinigungslösungstank zu entleeren, losen Sie den Ablassschlauch des Reinigungslösungstanks (2) aus der Halteklemme. Bringen Sie den Schlauch an die vorgesehene Entsorgungsstelle und entfern den Stopfen. Den Tank mit klarem Wasser aussprülen.
3 Zum Entleeren des Auffangbehaltersziehen Sie den Ablass-Schlauch des Auffangbehalters (31) aus dem Staubereich. Bringen Sie den Schlauch an die vorgesehene Entsorgungsstelle, und drehen Sie den Stopfen ab (halten Sie das Schlauchende damit über den Wasserspiegel im Schmutzwassertank, um plötzliches Herausspritzen des Wassers zu verhindern). Den Tank mit klarem Wasser ausspüssen.
4 Nehmen Sie die Bürsten bzw. Zwischenplattenhalter ab. Spulen Sie die Bürsten oder Kissen mit warmem Wasser und hangen Sie sie zum Trocknen auf.
5 Entfernen Sie die Absaugleiste und spulen Sie sie mit warmem Wasser ab. Öffnen Sie den Deckel des Schmutzwassertanks und hängen Sie die Absaugleiste mit Hilfe des Aufbewährungshakens der Absaugleiste (30) an den Schmutzwassertank.
6 Entfernen Sie bei Zylindersystemen den Schmutzaufnahmebehälter, und reinigen Sie diesen sorgfältig. Das Abnehmer muss von jeder Maschinenseite erfolgen: Entfernen Sie die Schürze und kappen Sie den Einfülltrichter nach oben und vom Gehäuse weg. Ziehen Sieihn dann hereaus.
7 Fuhren Sie alle nach dem unterstehenden Wartungsplan erforderlichen Wartungsarbeiten aus, bevor Sie die Maschine abstellen.

WARTUNGPLAN

WARTUNGSSCHRITT	Täglich	Wöchentlich	Monatlich	Jährlich
Batterien laden	X
Tanks und Schlüuche prüfen/reinigen	X
Bürsten/Kissen drehen/prüfen/reinigen	X
Absaugleiste prüfen/reinigen	X
Absperventil-Schwimmerkugel prüfen/reinigen	X
Sauggebäsemotor-Schaumfilter prüfen/reinigen	X
Leeren/Reinigen des Filterkorbs im Schmutzwassertank	X
Schmutzaufnahmebehälter am Zylindersystem reinigen	X
Batteriezellenfüllstände prüfen		X
Bürstengehäuse-Schürze prüfen		X
Lösungsmittelfilter prüfen/reinigen		X
Flüssigkeitswanne (Zylindersystem) reinigen		X
Säubern des Reinigungsmittelsystems (nur für AXP/EDS-Modelle)		X
Schmierung der Maschine			X
* Inspektion der Kohlebürsten				X

• Bitten Sie Nilfisk, einmal jährlich oder nach 300 Betriebsstunden die Kohlebürsten des Sauggeblasemotors zu überprüfen. Die Kohlebürsten des Bürstenmotors und des Antriebsmotors sind nach 500 Stunden oder einmal jährlich zu inspizieren
  BITTE BEACHTEN: Weitere Einzelheiten die Wartung sowie Service-Reparaturen betreffend enthalten Sieitte dem Service-Handbuch.
  8 Stellen Sie die Maschine in einem Gebäude an einem sauberen, trockenen Ort ab. Nach 120 min (typischer Wert) wechselt die Schnittstelle automatisch in den Status ,Nicht beegt' zürück. Will der Kunde die Dauer verlangern, wenn die Betriebsart Timer- Überschreiben bereits aktiv ist, kann er die Drucktaste 5 Sekunden lang betätigten, und die Zeitschaltung Goes auf 120 min darüber (typisch).
  9 Drehen Sie den Hauptschalter auf (A) auf AUS (O), und entfern den Sie den Schlüssel.

TABLE DES MATIERES

Page

Introduction. B-3

Avertissements B-4

Konformitätserklarung

D Der Unterzeichner bestätigt hiermit dass die oben erwähnten Modelle gemäß den folgenden Richtlinien und Normen hergestellt wurden.
