BEDIENUNGSANLEITUNG BR 850S NILFISK
Sicherheits- und Warnhinweise A-3
Machen Sie sich mit Ihrer Maschine vertraut. A-4
Bedienfeld. A-5
Vorbereitung der Maschine zum Einsatz
Einbau der Batterien. A-6
Einbau der Bürsten A-7
Einbau der Absaugleiste A-7
Füllen des Lösungsmitteltanks A-7
(EDS™) System A-8-A-9
Bedienung der Maschine. A-10
Scheueren A-10
Nasssaugen A-10
Nach dem Einsatz A-11
Wartungsplan A-11
Schmieren der Maschine. A-11
Laden der Batterien. A-12
Überprüfen des Batterieflüssigkeitsstandes A-12
Wartung der Absaugleiste A-13
Justierung der Absaugleiste A-13
Wartung der Seitenschürzen A-14-A-15
Fehlerbehebung A-16
Technische Daten. A-17-A-18
EINLEITUNG
These Betriebsanleitung soll hnen helpen, ihre Scheuersaugmaschine mit Fahrersitz von Nilfisk optimal einzusetzen. Lesen Sie die Betriebsanleitung vor Inbetriebnahme der Maschine sorgfältig durch.
Hinweis: Fettgedruckte Zahlen in Klammern weisen auf ein auf den Seiten A-4-A-5 dargestelltes Teil hin.
Dieses Produkt ist ausschließlich für den gewerblichen Einsatz bestimmt.
BAUTEILE UND SERVICE
Eventuell erforderliche Reparaturen sollen von Ihr dem autorisierten Nilfisk-Servicezentrum vorgenommen werden. Dort stehen im Werk ausgebildete Fachkräfte und Nilfisk-Originalteile zur Verflugung.
Wenden Sie sich wegen Ersatzteilen bzw. Servicearbeiten an den unter angeführten NILFISK HANDLER. Geben Sie damit das Modell und die Seriennummer ihrer Maschine an.
(Handler: Bitte hier Aufkleber anbringen.)
TYPENSCHILD
Die Modellnummer und die Seriennummer Ihrer Maschine sind dem Typenschild an der Maschine zu entnahmen. Diese Angaben sind bei der Bestellung von Ersatzteilen für die Maschine erforderlich. Tragen Sie nachfolgend die Modellnummer und die Seriennummer Ihrer Maschine ein, um später darauf Bezugephnen zu konnen.
MODELLNUMMER
SERIENNUMMER
AUSPACKEN DER MASCHINE
Prufen Sie den Verpackungskarton und die Maschine sofort nach Anlieferung sorgfältig auf Schäden. Heben Sie bei einem Schaden den Versandkarton auf, damit dieser überprüft werden kann. Setzen Sie sich unverzüglich mit der Nilfisk-Kundendienstabteilung in Verbindung, um den Transportschaden zu melden.
Entferen Sie den Karton, schneiden Sie die Kunststoffriemen durch, und entfern Sie die Holzklözte an den Rädern. Rollen Sie die Maschine mit einer Rampe von der Palette auf den Boden.
SICHERHEITS- UND WARNINGHINWEISE
SYMBOLE
Nilfisk verwendet die unterstehenden Symbole, um auf eventuelle Gefahrensituationen hinzuweisen.itte lessen Sie these Informationen jederzeit sorgfaltig durch, und treffen Sie die erforderlichen Maßnahmen, um Personen- und Sachschäden zu vermeiden.
GEFAHR!
Dieses Symbol warnt vor einer unmittelbaren Gefahr schwerer Verletzungen mit möglicher Todesfolge.
WARNHINWEIS!
Macht auf eine Situation aufmerksam, in der ein hohes Verletzungsrisiko besteht.
VORSICHT!
Macht auf eine Situation aufmerksam, in der die Gefahr leichter Verletzungen sowie die Gefahr von Sachschäden besteht.
Vor Inbetriebnahme der Maschine sind samentliche Anweisungen sorgfältig durchzulesen.
ALLGEMEINE SICHERHEITSANWEISUNGEN
Durch diese spezifischen Vorsichts- und Warnhinweise werden Sie auf Situationen hingewiesen, in denen die Gefahr von Personen- bzw. Sachschäden besteht.
WARNHINWEIS!
- These Maschine darf lediglich von hinreichend ausgebildeten und autorisierten Personen betrieben werden.
- Wenn sich die gefüllte Maschine auf Rampen oder Steigungen befindet, sind plöztliche Stopps zu vermeiden. Vermeiden Sie plötzliches, scharfes Wenden. Bergabfahren nur mit niedriger Geschwindigkeit. Auf Rampen darf ledigious beim Aufwärtsfahren geeinigt werden.
- Halten Sie Funken, offenes Feuer und Rauch entwickelnde Stoffe von den Batterien fern. Während des Normalbetriebs werden explosive Gase freigesetzt.
- Beim Laden der Batterien entsteht hochexplosiver gasförmiger Wasserstoff. Laden Sie die Batterien nur in gut belüfteten Bereichen, welt entfern't von offenem Feuer. Beim Aufladen der Batterien ist das Rauchen verboten.
- Tragen Sie keinen Schmuck, wenn Sie in der Höhe von elektrischen Teilen arbeiten.
- Schalten Sie den Schlüsselschalter aus (stellen Sieihn auf O), und klemmen Sie die Batterien ab, bevor Sie an den elektrischen Teilen Wartungsarbeiten ausführten.
- Arbeitsen Sie niemals unter einer Maschine, ohne diese mit Sicherheitskeilen oder Stützböcken zu sichern.
- Verwenden Sie keine entflammbaren Reinigungslösungen, erhmen Sie die Maschine nicht über oder in der Höhe solcher Stoffe in Betrieb, und benutzen Sie die Maschine nicht in Bereichen, in denen brennbare Flüssigkeiten gelagert werden.
- Reinigen Sie diese Maschine nicht mit einem Druckreiniger.
- Benutzen Sie die Bürsten nur mit dem mitgelieferten Zubehör oder wie im Handbuch beschrieben ist. Die Verwendung anderer Bürsten kann die Sicherheit beeinträchtigen.
VORSICHT!
- These Maschine ist nicht zum Einsatz auf öffentlichen Wegen und Straßen zugelassen.
- These Maschine ist nicht zur Beseitigung gesundheitsgeführrdender Stäube geeignet.
- Benutzen Sie keine Auffreiberscheiben und Schleifsteine. Die Firma Nilfisk kann für keinerlei Schäden zur Verantwortung gezogen werden, die durch Auffreiberscheiben oder Schleifsteine an den Böden entstehen (das Bürstenantriebsystem kann ebenfalls beschädigt werden).
- Sorgen Sie beim Einsatz dieser Maschine)darf, dass andere Personen, insbesondere Kinder, nicht gefährdet werden.
- Lesen Sie vor Wartungsarbeiten alle diesbezüglich Anweisungen sorgfältig durch.
- Lassen Sie die Maschine nicht unbeaufsichtigst stehen, ohne vorher den Schlüsselschalter auf (O) zu schalten, den Schlüssel abzuziehen und die Feststellbremse zu aktivieren.
- Schalten Sie den Schlüsselschalter aus (O) undziehen Sie den Schlüssel ab,bevor Sie die Bürsten austauschen und eine Wartungsluke offen.
- Treffen Sie geeignete Maßnahmen, um zu verhindern, dass sich ihre Haare, Schmuckgegenstände oder lose Kleidungsstücke in beweglichen Teilen der Maschine verfangen.
- Beim Betrieb dieser Maschine bei Temperatures unter dem Gefrierpunkt ist besondere Vorsicht geboten. Jegliches Wasser im Lösungsmitteltank bzw. im Auffangbehälter oder in den Schlauchleitungen könnte gefrierten, wodurch Ventile und Verschraubungen beschädigt werden können. Mit Flüssigkeit für Scheibenwaschanlagen durchspälen.
- Vor der Verschrottung der Maschine sind die Batterien auszubauen. Batterien müssen entsprechend den geltenden Umweltvorschriften entsorgt werden.
- Nicht für Oberflächen mit einem Neigungsgrad geeignet, der die Markierung auf der Maschine überschreitet.
- Vor Inbetriebnahme der Maschine müssen alle Turen und Abdeckungen an die Stellen platziert werden wie im Handbuch beschrieben.
BEWAHREN SIE DIESE ANLEITUNG AUF.

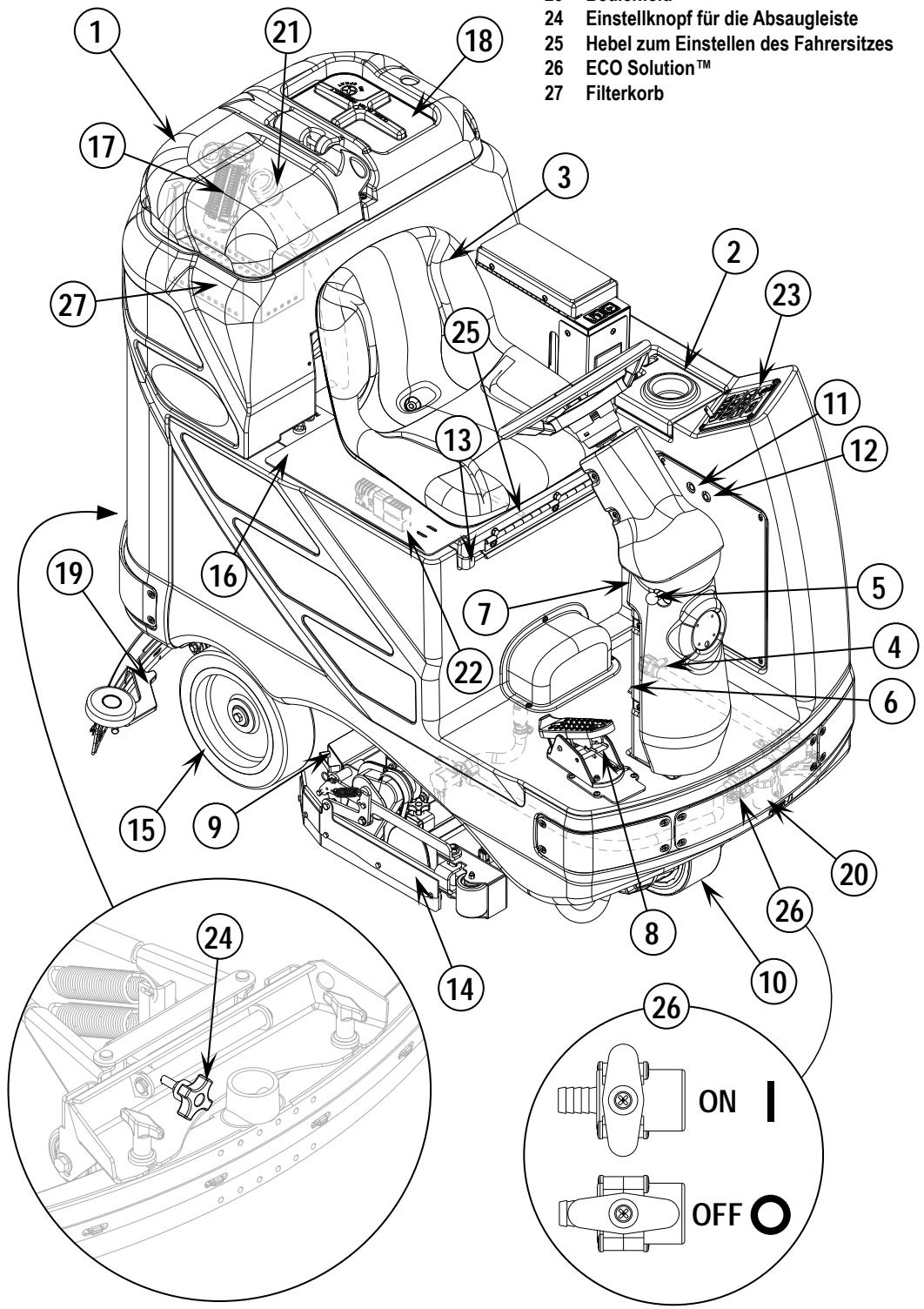

MACHEN SIE SICH MIT IHRER MASCHINE VERTRAUT
Beim Lesen dieser Betriebsanleitung werden Ihnen hin und wieder fettgedruckte Zahlen oder Buchstaben in Klammern begegen - beispieleweise: (2). These Zahlen beziehen sich auf ein Teil, das auf diesen Seiten dargestellt wird, es sei dann, es ist etwas andere vermerkt. Blättern Sie zu diesen Seiten zurück, falls Sie bei der Lokalisierung eines im Text erwähnten Teils Hilfe benöigen.
1 Deckel des Schmutzwassertanks
2 Abdeckung des Einfullstutzens für den Lösungsmitteltank
3 Fahrersitz
4 Ablassschlauch des Lösungsmitteltanks
5 Taste zur Lenksäulenverstellung
6 Bremspedal/Feststellbremse
7 Einstellhebel für die Lösungsmittelzufuhr
8 Gaspedal Richtung/Geschwindigkeit
9 Schmutzbehälter (nur zylindrische Systeme)
10 Antriebs- und Lenkrad
11 Automatsicherung - Radantrieb
12 Automatsicherung - Steuerung
13 Notaus-Schalter / Batterie-Trennschalter
14 Scheuerürstenabdeckung
15 Hinterrad
16 Batteriefach (unter dem Fahrsitz)
17 Sperschwimmer des Auffangbehälters
18 Filtergehause des Sauggeblasemotors
19 Absaugleiste
20 Lösungsmittelfilter
21 Ablassschlauch des Schmutzwassertanks
22 Batterieanschlussstecker
23 Bedienfeld
24 Einstellknopf für die Absaugleiste
25 Hebel zum Einstellen des Fahrersitzes
26 ECO SolutionTM
27 Filterkorb

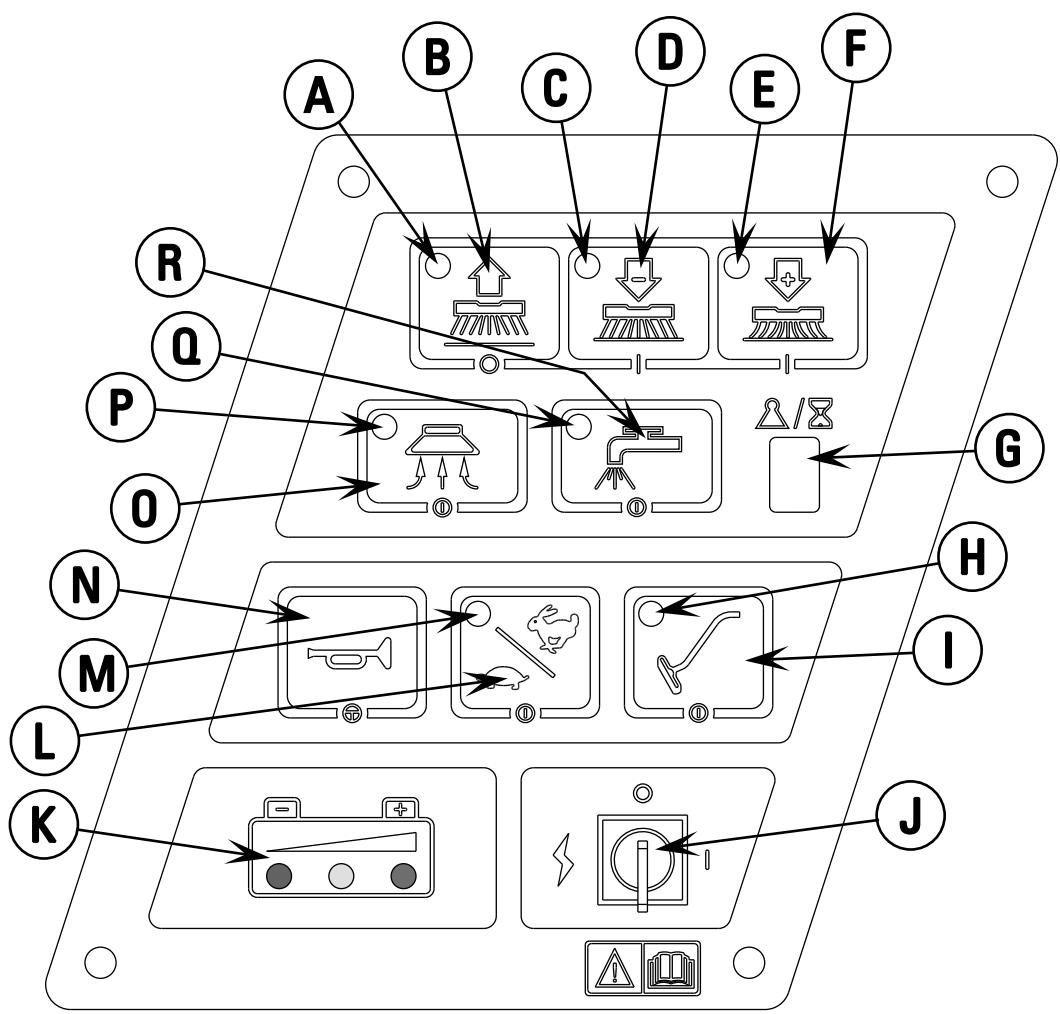

BEDIENFELD
A Anzeige für die Betriebsart Scheuern Aus
B Taste zum Abschalten des Scheuervorgangs
C Anzeige fur niedrigeren Scheuerdruck
D Taste fur niedrigeren Scheuerdruck
E Anzeige fur hoheren Scheuerdruck
F Taste fur hoheren Scheuerdruck
G Display fur Scheuerdruck-/Betriebsstundenzahler
H Anzeige fur den Wandschafter
I Taste fur den Wandschalter
J Schlüsselschalter
K Batterie-Anzeige
L Taste zur Geschwindigkeitswahr
M Geschwindigkeitswahl-Anzeige
N Taste fur die Hupe
O Taste fur das Saugysystem
P Saugesystem-Anzeige
Q Lösungsmittel-Anzeige
R Taste fur das Lösungsmittel
BESCHREIBUNG DER BATTERIEANZEIGELEUCHTEN
Die Batterie-Anzeige (K) besteht aus drei einzelnen Anzeigleuchten: grün, gelb und rot. Das angezeigte Spannungsbereich richtet sich nach den über die Steuerung vorgenommen Farbumschalt- und Systemabschalteinstellungen. Die den Farbleuchtanzeigen zugeordneten Batteriespannungsbereiche sind nachstehend aufgelistet:
| Standardeinteilung | Alternativeinteilung |
| grün | 34.00+ | 34.50+ |
| grün + gelb | 33.00-33.99 | 34.00-34.49 |
| gelb | 32.00-32.99 | 33.50-33.99 |
| gelb + rot | 31.50-31.99 | 33.00-33.49 |
| rot | 31.00-31.49 | 32.50-32.99 |
| blinkend rot/Abschaltung | <31.00 | <32.50 |
HINWEIS: Anweisungen zur Umschaltung auf die Alternativeinstellung führen Sie in der Wartungsanleitung. Sobald dieunte Abschaltspannung erreicht ist (rote Anzeige blinkt), mnen die Batterien VOLL aufgeladen werden, sonst wird die Batterie-Anzeige nicht zuruckgesetzt. Das Scheuersystem fungtioniert erst, wenn die Anzeige zurückgesetzt wurde.
EINBAU DER BATTERIEN
WARNHINWEIS!
Bei der Arbeit an Batterien ist außerste Vorsicht geboten. Die Schwefelsäure in den Batterien kann bei Berührung der Haut oder der Augen erhebliche Verletzungen verursachen. Explosiver, gasföriger Wasserstoff wird aus dem Inneren der Batterien durch Öffnungen in den Batteriekappen abgegeben. Dieses Gas kann sich durch einen elektrischen Lichtbogen, einen Funken oder eine offene Flamme entzünden.
Treften Sie vor bzw. bei der Arbeit an den Batterien folgende Sicherheitsvorkehrungen:
- Entfernen Sie jeglichen Schmuck.
- Rauchen Sie nicht.
- Tragen Sie Schutzbrillen, eine Gummischürze und Gummihandschuhe.
- Arbeitsen Sie in einem gut belufteten Bereich.
- Lassen Sie nicht zu, dass ein Werkzeug mehr als eine Batterieklemme berührt.
VORSICHT!
An den elektrischen Teilen dieser Maschine konnen erhebliche Schäden entstehen, wenn die Batterien nicht ordnungsgemäß eingebaut und angeschlssen werden. Der Einbau der Batterien solle von Nilfisk oder einem qualifizierten Elektriker vorgenommen werden.
1 Schalten Sie den Schlüsselschalter auf (J) off (O), und entfern den Sie den Schlüssel. Daraufhin offen Sie durch Schwenken die Abdeckung des Batteriefaches (16).
Mit Hilfe von (2) Personen und einem passenden Hubriemen haben Sie die Batterien vorsichtig genau wie abgebildet in das Batteriefach. Benutzen Sie den Batteriekabelplan - Abziehbild 56380513.
3 Siehe Abb. 1.Klemmen Sie die Batteriekabel wie abgebildet an, und ziehen Sie die Muttern an den Batterieklemmen fest.
4 Installieren Sie die Batteriemanschetten, und befestigen Sie diese mit Hilfe der mitgelieferten Bander sorgfaltig an den Batteriekabeln.
5 Schlieben Sie den Anschluss des Batteriesatzes am Anschluss der Maschine (22) an, und schlieben Sie die Abdeckung des Batteriefaches.
ABB.1
EINBAU DER BÜRSTEN (SCHEIBENSYSTEM)
VORSICHT!
Schalten Sie den Schlüsselschalter aus (O) undziehen Sie den Schlüssel ab,bevor Sie die Bürsten austauschen und eine Wartungsluke.
öffnen.
1 Schalten Sie den Schlüsselschalter (J) aus (Stellung O). Um an die Bürsten zu gelangen, öffnen Sie durch Schwenken die beiden Seitenschürzen. Hinweis: Die Seitenschürzen werden durch zwei große Knöffe gehalten; lockern Sie diese Knöffe und schieben Sie die Seitenschürzen von der Scheuerbūrstenabdeckung.
2 Richen Sie die Bolzen an den Bürsten bzw. Scheibenhaltern auf die Licher in der Tragerplatte aus, und arretieren Sie die Bürste bzw. den Scheibenhalter durch eine Drehbewegung (Außenkante der Bürste nach vorne drieden).
MONTIEREN DER BÜRSTEN (ZYLINDERSYSTEM)
VORSICHT!
Schalten Sie den Schlüsselschalter aus (O) undziehen Sie den Schlüssel ab, bevor Sie die Bürsten austauschen und eine Wartungsluke offen.
1 Schalten Sie den Schlüsselschalter (J) aus (Stellung O). Um an die Bürsten zu gelangen, öffnen Sie durch Schwenken die beiden Seitenschürzen. Hinweis: Die Schürzen werden an jeder Seite von einem großen Splint an Ort und Stelle gehalten. Entfern den Sie die Splinte, und schwenken Sie die Seitenschürzen beiseite. Lösener Sie die schwarzen Knöffe (einer an jeder Seite) an der Oberseite der Laufträder, und entfern den Sie die Laufträder. Schieben Sie die Bürste in das Gehäuse, haben Sie sie leicht an, und drücken Sie sie bei gleichzeitiger Drehbewegung an, bis sie einrastet. Bauen Sie die Laufträder wieder ein. Schließen Sie die Schürze, und sichern Sie diese mit Splinten.

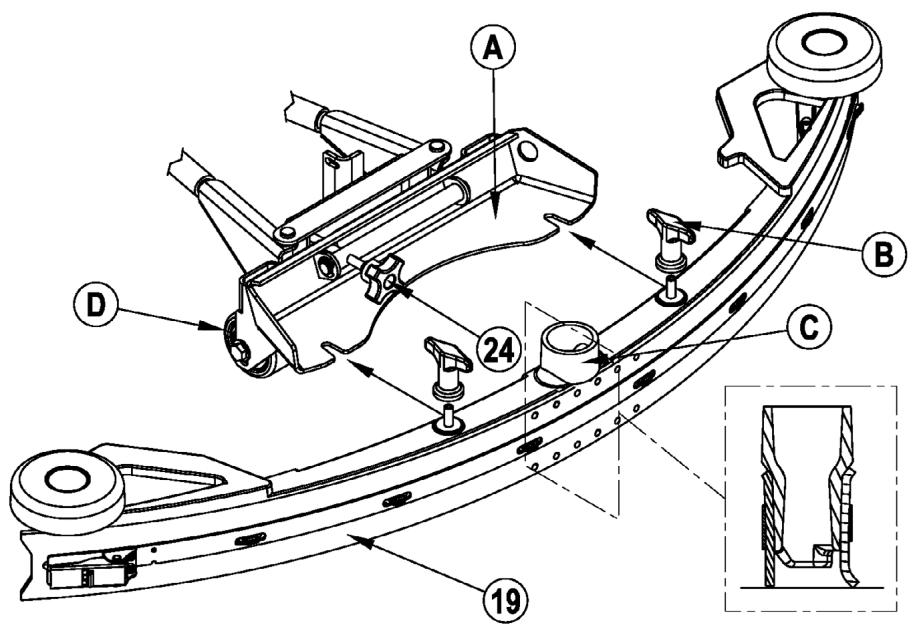

EINBAU DER ABSAUGLEISTE
1 Überzeugen Sie sich davon, dass die Absaugleiste (19) angehoben (O) und der Schlüsselschalter (J) ausgeschelt ist (O). Halten Sie das Absaugleistengerät so, dass die runden Enden nach vom Zeigen, und schiben Sie daraufhin das Absaugleistengerät auf die Montagevorrichtung (A) (Siehe Abb. 2).
Ziehen Sie die Flügelmuttern (B) mit der Hand fest, und schlieben Sie daraufhin den Saugschlauch am Rohr der Absaugleiste (C) an (die Schlaufe des Saugschlauches sollte nach rechts gerichtet sein).
3 Senken Sie die Absaugleiste, bewegen Sie die Maschine nicht nach vorne und passen Sie die Neigung und Höhe der Absaugleiste mithilfe des Anpassungsknopfes (24) und dem Rad zur Höhenjustierung der Absaugleiste (D) so an, dass die hintere Absaugleistenschiene den Boden gleichmäßig mit seiner vollständigen Auflagefläche berührt und dass diese, wie im Querschnitt dargestellt, liegt abgereigt ist.
FULLEN DES LÖSUNGSMITTELTANKS
Lesen Sie das Etikett des Chemikalienbehalters durch, und errechnen Sie die passende Menge des beizufugenden Reinigungsmittels, um einen Tank mit einem Fassungsvermögen von 40 US Gallonen (151 Litern) zu fullen.
Öffnen Sie die Abdeckung des Lösungsmitteltanks (2), und fullen Sie den Tank zu einem Drittel mit Wasser, fügen Sie die Reinigungsschemikale hinzu, und fullen Sie den Tank bis 7,62 cm (3 Zoll) unter die obere Kante der Tanköffnung (fullen Sie den Tank bis zum unteren Rand der Wand in der Tanköffnung). BITTE BEACHTEN: EDS -Modelle konnen sowohl konventionell mit Reinigungsmittel versetztes Frischwasser im Tank oder mit dem EDS -Reinigungsmittel-Verteilungssystem verwendet werden. Bei Verwendung des EDS -Reinigungsmittels dar fein anderes Reinigungsmittel im Tank vermischt werden, es sollte hierbei klares Wasser verwendet werden.
VORSICHT!
Verwenden Sie lediglich nicht-brennbare, flüssige Reinigungsmittel mit geringer Schaumbildung, die für die Anwendung in Verbindung mit automatischen Scheuersaugmaschinen bestimmt sind. Die Wassertemperatur solle 54,4^ nicht überschreiben.
ABB. 2
VORBEREITUNG UND VERWENDUNG DES REINIGUNGSMITTEL (EDS)-SYSTEMS
ALLGEMEINE ANLEITUNGEN:
Wenn man das Mittel wechseln möchte, muss die Vorrichtung frei vom vorherigen Reinigungsmittel sein. HINWEIS ZUR BEDIENUNG: Bewegen Sie die Maschine über den Boden, bevor Sie diese reinigen, weil eine petite Restmenge an Reinigungsmittel hinausflieB.
Reinigung bei Wechsel auf ein anderes Reinigungsmittel:
1 Entfernen Sie die Reinigungsmittelpatrone.
2 Schalten Sie den Hauptschalter (J) auf EIN und halten Sie den EIN/AUS-Schalter für Reinigungsmittel (S) und den Frischwasserzufuhrschalter (T) mindestens 3 Sekunden lang gedrückt. BITTE BEACHTEN: Die aktivierte Anzeige für die Zufuhrmenge (U) blinkt auf und wird sich nach 10 Sekunden automatisch ausschalten. Normalerweise ist ein Reinigungssprozess ausreichend für die Reinigung der Vorrichtung.
Wochentliche Reinigung:
1 Entfernen Sie die Reinigungsmittelpatrone. Bauen Sie eine mit sauberem Wasser gefüllte Patrone ein
2 Schalten Sie den Hauptschalter (J) auf EIN und halten Sie den EIN/AUS-Schalter für Reinigungsmittel (S) und den Frischwasserzufuhrschalter (T) mindestens 3 Sekunden lang gedrückt. BITTE BEAHTEN: Die aktivierte Anzeige für die Zufuhrmenge (U) blinkt auf und wird sich nach 10 Sekunden automatisch ausschalten. Normalerweise ist ein Reinigungssprozess ausreichend für die Reinigung der Vorrichtung.

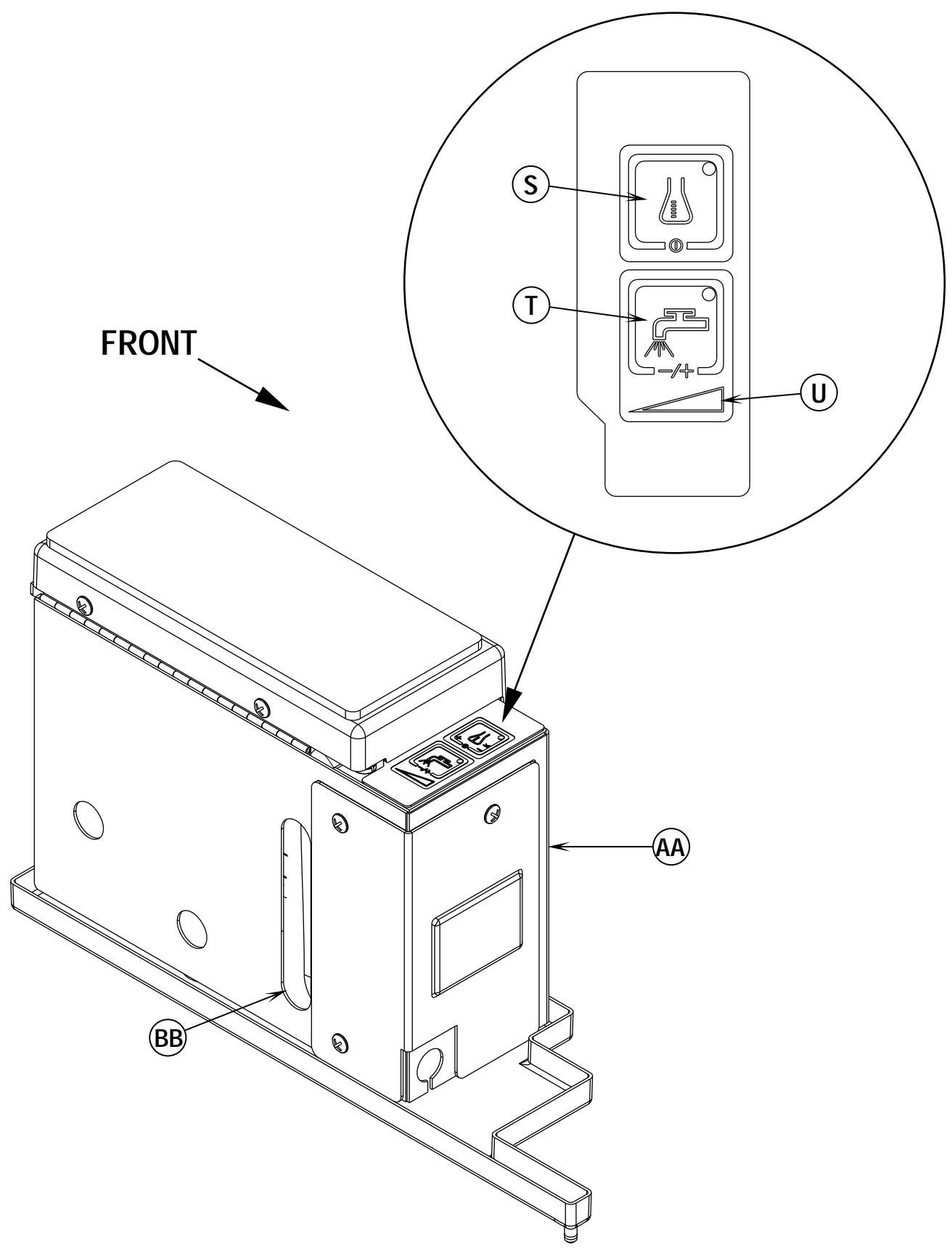

Der Reinigungsmittelbehalter (AA) besitz ein Sichtfenster fur die Reinigungsmittelmenge (BB), um zu beobachten, wie viel Reinigungsmittel sich in der Patrone befindet. Wenn die Reinigungsmittelmenge sich allmählich dem Tiefstand nahert, wird es Zeit, die Patrone aufzufullen oder zu ersetzen.
Allgemeine Verwendung:
Das Reinigungsmittel-Einspritzsystem schaltet sich ein, wenn der Schlüsselschalter (J) eingeschaltet wird, kein Reinigungsmittel jeder verteil wird, bis die Scheuervorrichtung aktiviert und das Gaspedal (8) nach vorne geschoten wird. Die Frischwasserzufuhrmenge stellt sich automatisch auf die zuletzt verwendete Einstellung darüber. Die Frischwasserzufuhrmenge kann durch unaufhörliches Betätigten des Schalter für die Zufuhrmenge (T) variert werden. Es gibt vier verschiedene Zufuhrmengen, die durch die Zufuhrmengenzeige (U) angegeben wird. Die Reinigungsmittelzufuhrmenge erhöht oder verringgert sich mit der Frischwasserzufuhrmenge, aber das Mischverhältnis bleibt gleich. Während des Scheuervorgangs kann die Reinigungsmittelvorrichtung zu jeder Zeit durch Betätigten des EIN/AUS-Schalters (S) ausgeschelt werden, damit ein Scheuern nur mit Wasser möglich ist. Die Frischwasserzufuhrmenge wird durch den Schalter für die Zufuhrmenge (T) kontrolliert, ob das System EIN oder AUS ist. HINWEIS ZUR BEDIENUNG: Befolgen Sie die Anweisungen zu "Wächentliches Reinigen", wenn Sie die Maschine für eine längerere Zeit lagern oder das Einsprühsystem für Reinigungsmittel nicht mehr benutzten worden. Sehr zähe Chemikalien können die Dosierungsgenaugkeit beeinflussen.

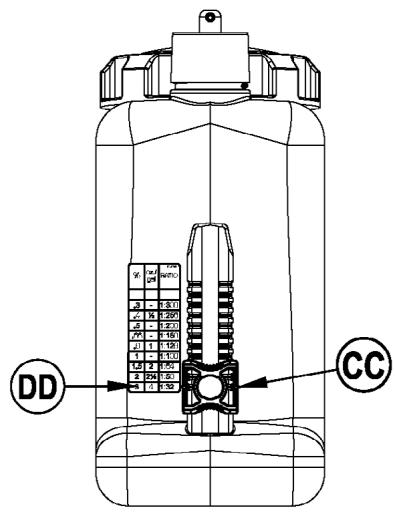

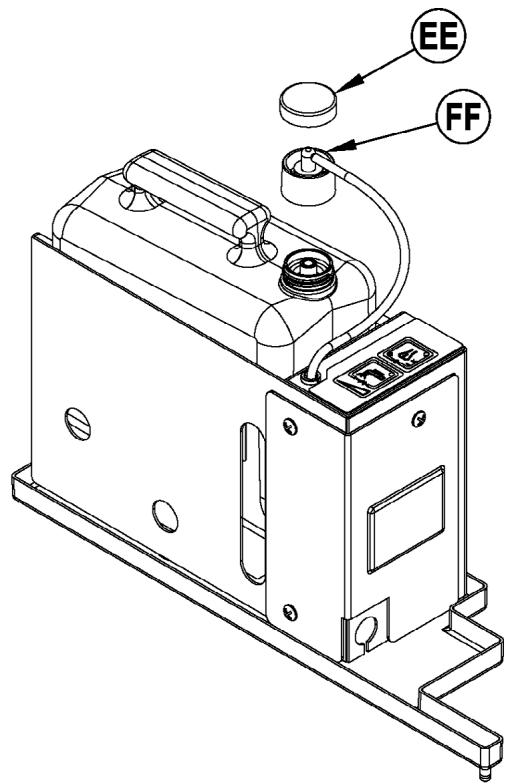

ANWEISUNGEN ZU DEN PATRONEN:
Füllen Sie die Reinigungsmittelpatrone mit maximal 1.25 gallons (4,73 l) Reinigungslösung. HINWEIS ZUR BEDIENUNG: Entfern den Sie die Reinigungsmittelpatrone aus dem Reinigungsmittelbehälter, bevor Sie hinn fällen, damit keine Chemikalie auf die Maschine kommt.
Es wird empfohlen, eine separate Patrone für jeges Reinigungsmittel zu benutzen. Die Reinigungsmittelpatronen sind mit einem weiß Aufkleber versehen, auf die Sie den Name des Reinigers schreiben können, um Verwechslungen zu vermeiden. Die Reinigungsmittelpatrone besitzt an einem Ende einen magnetischen Schieber (EE), der je nach Verdunnungsanweisung auf der Herstellerflasche auf das richtige Mischverhältnis eingestellt werden muss. Schieber den Magnetschieber (AEE) auf die jeweilige Position des Hinweisschildes für das Mischverhältnis des Reinigungsmittels (FF). Beim Installieren einer neuer Patrone entfernen Sie den Deckel (CC) und legen Sie die Patrone in den Reinigungsmittelbehalter. Installieren Sie die Dichtungskappe (DD), wie dargestellt.
VORBEREITUNG UND VERWENDUNG DES REINIGUNGSMITTEL (EDS)-SYSTEMS
BEDIENUNG DER MASCHINE
WARNINGINWEIS!
Überzeugen Sie sich davon, dass Ihnen die Bedienelemente und deren Funktion geläufig sind.
Wenn sich die gefüllte Maschine auf Rampen oder Steigungen befindet, sind plötzliche Stopps zu vermeiden. Vermeiden Sie plötzliches, scharfes Wenden. Bergabfahren nur mit niedriger Geschwindigkeit. Auf Rampenarf lediglich beim Aufwärtsfahren,gereinigt werden.
Der Scheuervorgang...
Befolgen Sie die Anweisungen des Handbuchabschnitts, der sich auf die Vorbereitung der Maschine zum Einsatz bezieht.
1 Auf der Maschine sitzend stellen Sie den Sitz und das Lenkrad mit Hilfe der Einstellmechanismen (25) und (5) in eine bequeme Betriebsstellung.
2 Schalten Sie den Hauptschlusselschalter (33) auf (J) ON (I). Die Anzeigen auf dem Bedienfeld leuchten auf. Achten Sie insbesondere auf die Batterieanzeige (K) und den Betriebsstundenzahler (G).
3 Losen Sie die Feststellbremse (6). Fahren Sie die Maschine zum Einsatzbereich, indem Sie mit dem Fuß einen gleichmäßigen Druck auf das vorder Ende des Gaspedals für Vor-/Rücklauf (8) ausüben, um vorwärts zu fahren, und auf das hintere Ende, um rückwärts zu fahren. Varieren Sie den Druck auf das Fußpedal, um die gewünschte Geschwindigkeit zu erzielen.
4 Stellen Sie den Steuerungshebel fur die Lösungsmittelzufuhr (EE) auf 1 / 4 bis 1/3 geöffnet.
Betätigten Sie den Schalter für die Zufuhrmenge (T), um eine Frischwasserzufuhrmenge auszuwahlen (EDS-Modelle).
Der Zweck dieser Zufuhrmenge besteht darin, die Flüssigkeitsabgabe an verscheidene Bodenarten anpassen zu konnen. Beisiel: Raue oder porose Bodenflächen, wie z. B. unversiegelter Beton, erfordern eine größere Menge Reinigungsflüssigkeit als glatte, vertsegelte Bodenbeläge.
HINWEIS (Gilt nicht für EDS-Modèle): Für eine dauerhafte reduzierte Frischwasserzufuhr offen Sie den Ventilhebel für die Frischwasserzufuhr (7) und stellen Sie das Ventil ECO Solution™ (26) auf EIN. Wenn der Hebel auf AUS steht, ist die Maschine im konventionellen Betrieb; die Frischwasserzufuhr wird durch den Ventilhebel für die Frischwasserzufuhr (7) festgelegt. Wenn der Hebel auf EIN steht, wird die Frischwasserzufuhr automatisch gesteuet. Der Ventilhebel für die Frischwasserzufuhrmenge (7) darft nicht ausgeschaltet sein, sonst ist er inaktiv. Stellen Sie sichere, dass der Hebel für das Ventil (26) immer auf EIN oder auf AUS stehen, nicht dazwischen. Benötigt man mehr Frischwasser, schalten Sie das Ventil ECO Solution™ (26) auf AUS und passen Sie die Frischwasserzufuhr an den Ventilhebel für die Frischwasserzufuhrmenge (7) an.
BITTE BEAHTEN: Die Frischwasser-, Sauger- und Reinigungsmittel (Modelle EDS)-Vorrichtungen werden automatisch aktiviert, wenn der Schalter Scheuer-Anpressdruckverminderung (D) oder der Schalter Scheuer-Anpressdruckerhöhung (F) betätigt wird. Weitere Vorgänge sind nicht möglich. jeder individuelle Vorrichtung kann während des Scheuerns nur durch eine Betätigung des jeweiligen Schalters auf AUS oder darüber auf EIN gestellt werden.
5 Halten Sie den Frischwasserschalter (R) 5 Sekunden lang gedrückt, um den Boden vorzubehandeln. BITTE BEAHTEN: Dies muss vor Betätigung des Schalters Scheuern EIN (F) geschehen.
6 Wenn der Schalter Scheuer-Anpressdruckverminderung (D) oder der Schalter Scheuer-Anpressdruckerhohung(F) gewählt worden ist, werden die Bürsten und die Absaugleiste automatisch zum Boden gesenkt. Sobald das Gaspedal ((8)) aktiviert wird, beginnen sich die Scheuerbürsten zu drehen, die Frischwasserzufuhr setzen ein und die Saugvorrichtung wird aktiviert (EDS-Modelle).itte beachten: Beim Rückwerts-Betrieb der Maschine werden lediglich die Bürsten rotieren, die Frischwasser- und Reinigungsmittelzufuhr (EDS-Modelle) wird automatisch ausgeschelt, um denVerbrauch zu reduzieren.
7 Beginnen Sie den Scheuervorgang, indem Sie die Maschine bei normalem Schritttempo in gerader Linie vorwerts fahren, und lessen Sie jeder Bahn 2-3 Zoll (50-75 mm) überlappen. Stellen Sie nötigenfalls die Geschwindigkeit ihrer Maschine und die Flüssigkeitsabgabe dem Zustand des Bodens entsprechend ein.
VORSICHT!
Um eine Beschädigung des Bodens zu vermeiden, muss die Maschine bei laufenden Bürsten ständig bewegt werden.
8 Prifen Sie wahrend des Scheuerns hin und wieder, ob hinter der Maschine das gesamte Schmutzwasser aufgenommen wird. Wenn die Maschine Wasserspuren hinterlssit, ist entweder die Lösungsmittelabgabe zu hoch, oder der Schmutzwassertank ist voll, oder die Absaugleiste muss nachjustiert werden.
9 Bei extrem verschmutzten Böden reicht ein Scheuerdurchgang oft nicht aus, und es muss in zwei Arbeitsgängen gereinigt werden. Diese Vorgang ist derselbe wie beim einmaligen Scheuern, nur dass sich die Absaugleiste bei der ersten Bahn in angehobener Position befindet (drücken Sie den Saug-Taste (O), um die Absaugleiste zu haben). Auf diese Weise kann die Reinigungsfluigkeit länger Zeit auf den Boden einwirken. Im zweiten Arbeitsgang wird der gleiche Bereich nochmals mit abgesenkter Absaugleiste befahren, um die ausgebrachte Flüssigkeit aufzunehmen.
10 Im Schmutzwassertank befindet sich ein automatisches Schwimmer-Absperventil, das bei vollem Schmutzwassertank das Eindringen von Reinigungsfluigkeit in das Saugsystem verhirt. Wenn das Ausschalten der Zufuhr aktiviert ist, schaltet das Steuersystem die Scheuer-, Saug-, Frischwasserzufuhr- und Reinigungsmittelzufuhrvorrichtungen (EDS-Modelle). Auf dem Display für den Scheuer-Anpressdruck / Betriebsstundenzahler (G) erscheidt die Meldung „VOLL". Drücken Sie zum Löschen der Anzeige den Schalter zum Abschlten der Scheuerfunktion (B), den Schalter für die Verringerung des Scheuer-Anpressdrucks (D), den Schalter für die Erhöhung des Scheuer-Anpressdrucks (F) oder den Saagschalter (O). Wenn sich das Schwimmerventil schließt, muss der Schmutzwassertank entleert werden. Bei geschlossenem Schwimmerventil kann die Maschine kein Schmutzwasser aufnehmen. BITTE BEACHTEN: Soltte die Steuerung bei nur teilweise gefülltem Schmutzwassertank wiederholt „FULL" melden, kann die automatische Abschaltfunktion deaktiviert werden.itte halten Sie dies von einem qualifizierten Service-Techniker unter Zuhlifennahme der Wartungsanleitung durchführten.
11 Wenn der Benutzer das Scheuern beenden mochte, oder falls der Auffangbehalter gefuft ist, drucken Sie die Taste zum Abschalten des Scheuervorgangs (B)omal. Dadurch werden die Scheuerbürsten und die Flüssigkeitsabgabe automatisch gestoppt, und das Burstengehause wird angehoben. HINWEIS: Die Saug-/Absaugleiste werden bei einmaligem Drucken der Taste nicht ausgeschaltet; auf diese Weise kann eventuell zurückgebliebenes Wasser aufgenommen werden, ohne dass davon das Saugsystem erneut eingeschaltet werden muss. Drucken Sie den Taste ein zweites Mal, um die Absaugleiste anzuheiten und die Saugleistung mit einer Verzogierung von 10 Sekunden zu stoppen.
12 Faren Sie die Maschine zur vorgesehenen "Abwasser-Entsorgungsstelle", und entleeren Sie den Schmutzwassertank. Zum Entleeren ziehen Sie den Ablassschlauch (21) aus dem hinteren Staubereich, entfern Sie den Stopfen (halten Sie das Ende des Schlauches über die Wasseroberfläche im Behälter, um ein plötzliches, unkontrolliertes Herausspritzen des Schmutzwassers zu vermeiden). Füllen Sie den Lösungsmitteltank, und fahren Sie mit dem Scheuern fort.
NASSSAUGEN
Beim Anbringen der zusätzlich erhältlichen Zubehörteile für das Nass-Saugen an der Maschine sind folgende Schritte zu befolgen.
1 Nehmen Sie den Absaugleistenschlauch von der Absaugleiste (8) ab. Verbinden Sie Kupplung und Schlauch vom Wandschaltersatz mit der Leitung zum Schmutzwassertank.
2 Bringen Sie die Nassauggeräe am Schlauch an. (Ein als Sonderzubehör erhältlicher Wandschaltersatz (Teile-Nr. 56314307) ist bei Nifisk erhältlich).
3 Schalten Sie den Hauptschlüsselschalter (J) ein. Drücken Sie die Taste für den Wandschalter (I). Der Sauggeblasemotor und die Pumpe laufen nun ununterbrochen, bis der Schalter erneut betätig wird. HINWEIS: Falls die Steuerung wiederholt die Meldung FULL anziegt, obwohl der Behälter nicht gefüllt ist, könnte die automatische Sperr-Funktion deaktiviert sein. Beauftragen Sie einen qualifizierten Service-Techniker mit der Behebung dieser Problems.
NACH DEM EINSATZ DER MASCHINE
1 Nach Beendigung des Scheuerns den Schalter zum Abschalten des Scheuervorgangs (B) zweimal drücken; auf diese Weise werden sãmtliche Systeme der Maschine (Bürsten-, Absaugleisten-, Saug- und Reinigungsvorrichtung) automatisch angehoben, eingefahren und gestopt. Fahren Sie die Maschine daraufhin zum Service-Bereich, um die tägliche Wartung vorzunehmen und die Notwendigkeit anderer Instandhaltungsarbeiten zu überprüfen.
2 Um den Lösungsmitteltank zu entleeren, entfern den Ablassschlauch des Lösungsmitteltanks (4) aus der Halteklemme. Bringen Sie den Schlauch an die vorgesehene Entsorgungsstelle, und entfern Sie den Stopfen. Spulen Sie den Tank mit sauberem Wasser aus.
3 Zum Entleeren des Auffangbehaltersziehen Sie den Ablassschlauch des Auffangbehalters (21) aus dem Staubereich. Verlegen Sie den Ablassschlauch zur vorgesehenen Entsorgungsstelle, und siehen Sie den Stopfen hersa (halten Sie das Schlauchende damit über den Wasserspiegel im Schmutzwassertank, um plötzliches Herausspritzen des Wassers zu verhindern). Spülen Sie den Tank mit sauberem Wasser aus.
4 Nehmen Sie die Bürsten bzw. Zwischenplattenhalter ab. Spülen Sie die Bürsten oder Kissen mit warmem Wasser, und hängen Sie diese zum Trocknen auf.
5 Entferen Sie die Absaugleiste, spulen Sie diese mit warmem Wasser, und installmenten Sie die Absaugleiste erneut an der Montagevorrichtung.
6 Entfern Sie bei Zylindersystemen den Schmutzaufnahmebehalter, und reinigen Sie diesen sorgfältig. Entfern Sie den Behälter von den Seiten der Maschine, indem Sie die Schürze öffnen und den Behälter nach oben vom Gehäuse weg kappen, undziehen Sie den Behälter daraufhin heraus.
7 Richten Sie sich nach dem unterstehenden Wartungsschema, und führen Sie vor dem Abstellen der Maschine alle erforderlichen Wartungsarbeiten aus.
WARTUNGPLAN
| WARTUNGSSCHRITT | Täglich | Wöchentlich | Monatlich | Jährlich |
| Batteren laden | X | | | |
| Tanks und Schlüche prüfen/reinigen | X | | | |
| Bürsten/Kissen drehen/prüfen/reinigen | X | | | |
| Absaugleiste prüfen/reinigen | X | | | |
| Abspperrventil-Schwimmerkugel prüfen/reinigen | X | | | |
| Saugeblasemotor-Schaumfilter prüfen/reinigen | X | | | |
| Leeren/Reinigen des Filterkorbs im Schmutzwassertank | X | | | |
| Schmutzaufnahmebehälter am Zylindersystem reinigen | X | | | |
| Batterizellenfullständige prüfen | | X | | |
| Bürstengehäuse-Schürze prüfen | | X | | |
| Lösungsmittelfilter prüfen/reinigen | | X | | |
| Fuß-/Feststellbremse prüfen (Abnutzung und Justierung) | | X | | |
| Flüssigkeitswonne (Zylindersystem) reinigen | | X | | |
| Säubern des Reinigungsmittelsystems (nur für EDS -Modele) | | X | | |
| Schmierung - Schmiernippel | | | X | |
| * Inspektion der Kohlebürsten | | | | X |
- Lassen Sie die Motorkohlebürsten einmal jährlich bzw. nach jeweils 300 Betriebsstunden von einem Servicetechniker von Nilfisk prufen. Die Kohlebürsten des Bürstenmotors und des Antriebsmotors sind nach 500 Stunden bzw. einmal jährlich zu inspizieren.
HINWEIS: Weitere Einzelheiten zur Wartung sowie zu Service-Reparaturen finden Sie in dem Servicehandbuch.
8 Stellen Sie die Maschine in einem Gebäude an einem sauberen, trockenen Ort ab. Schützen Sie sie vor Temperaturen unter dem Gefrierpunkt. Lassen Sie zum Entlüften die Behälter offen.
9 Schalten Sie den Hauptschlüsselschalter auf (J) OFF (O), und entfern den Sie den Schlüssel.
SCHMIEREN DER MASCHINE
Pumpen Sie einmal monatlich ist eine geringe Menge Schmierfett in jeder Schmiernippel der Maschine, bis das Fett seitlich der Lager austritt.
Die Schmiernippel sind wie folgt platziert:
Laufradachse der Absaugleiste
Kardangelenk der Lenkspindel
Schmieren Sie einmal pro Monat folgende Komponenten mit leichtem Maschinen:
Lenkkette
Haupt-Drehpunkte der Absaugleiste, des Burstengestänges und der Seitenschürzen
Einstellknöpfur den Winkel der Absaugleiste
AUFLADEN DER BATTERIEN
Laden Sie die Batterien bei jeder Benutzung der Maschine, oder wenn immer an der Batterieanzeige (K) eine gelbe, rote oder rot blinkende Anzeige erscheid.
Laden der Batterien...
1 Betätigen Sie den Batterie-Trennschalter(13).
2 Öffnen Sie die Abdeckung des Batteriefaches (16), um für hinreichende Lüftung zu sorgen.
3 Verbinden Sie den Stecker des Ladegerates mit dem Batterie-Ladestecker (22) der Maschine.
4 Richten Sie sich nach den Anweisungen am Batterieladegerät.
5 Uberprüfen Sie nach dem Laden der Batterien den Flüssigkeitsstand in allen Batteriezellen. Falls nötig, fullen Sie destilliertes Wasser ein, um den Flüssigkeitsstand bis zum unteren Rand der Einfūlrohre zu bringen.
WARNHINWEIS!
Die Batterien nicht vor dem Laden auffüllen.
Die Batterien dürfen lediglich in einem gut belufteten Bereich geladen werden.
Bei der Arbeit an den Batterien ist das Rauchen verboten.
VORSICHT!
Um eine Beschädigung der Bodenflächen zu vermeiden, wischen Sie nach dem Laden immer Wasser und Säure von der Oberseite der Batterien.
ÜBERPRÜFEN DES BATTERIEFLUSSIGKEITSSTANDES
Überprüfen Sie den Flüssigkeitsstand der Batterien mindestensomal proWoche.
Entferen Sie nach dem Laden der Batterien die Entlüftungskappen, und überprüfen Sie den Flüssigkeitsstand in jeder Batteriezelle. Benutzen Sie zum Füssen der Batterien bis zum unteren Rand der Einfūlrohre destilliertes Wasser.
Die Batterien dürfen NICHT überfüllt werden!
VORSICHT!
Wenn die Batterien zuweit aufgefüllt werden, kann Säre auslaufen.
Ziehen Sie die Entlüftungskappen fest. Falls sich Säure auf den Batterien befindet, waschen Sie die Oberseite der Batterien mit einer Lösung aus Backsoda und Wasser (zwei Esslöfel Backsoda auf ca. 1 Liter Wasser).
WARTUNG DER ABSAUGLEISTE
Wenn die Absaugleiste schmale Wasserspuren hinterlssst, sind die Wischblätter u. U. verschmutzt oder beschädigt. Entfernen Sie die Absaugleiste, spulen Sie diese unter warmem Wasser, und prufen Sie die Wischblätter. Wenden oder erneuern Sie die Wischblätter, wenn diese zerschnitten, eingerissen, weil oder abgenutzt sind.
So wenden oder erneuern Sie das hintsere Wischblatt der Absaugleiste...

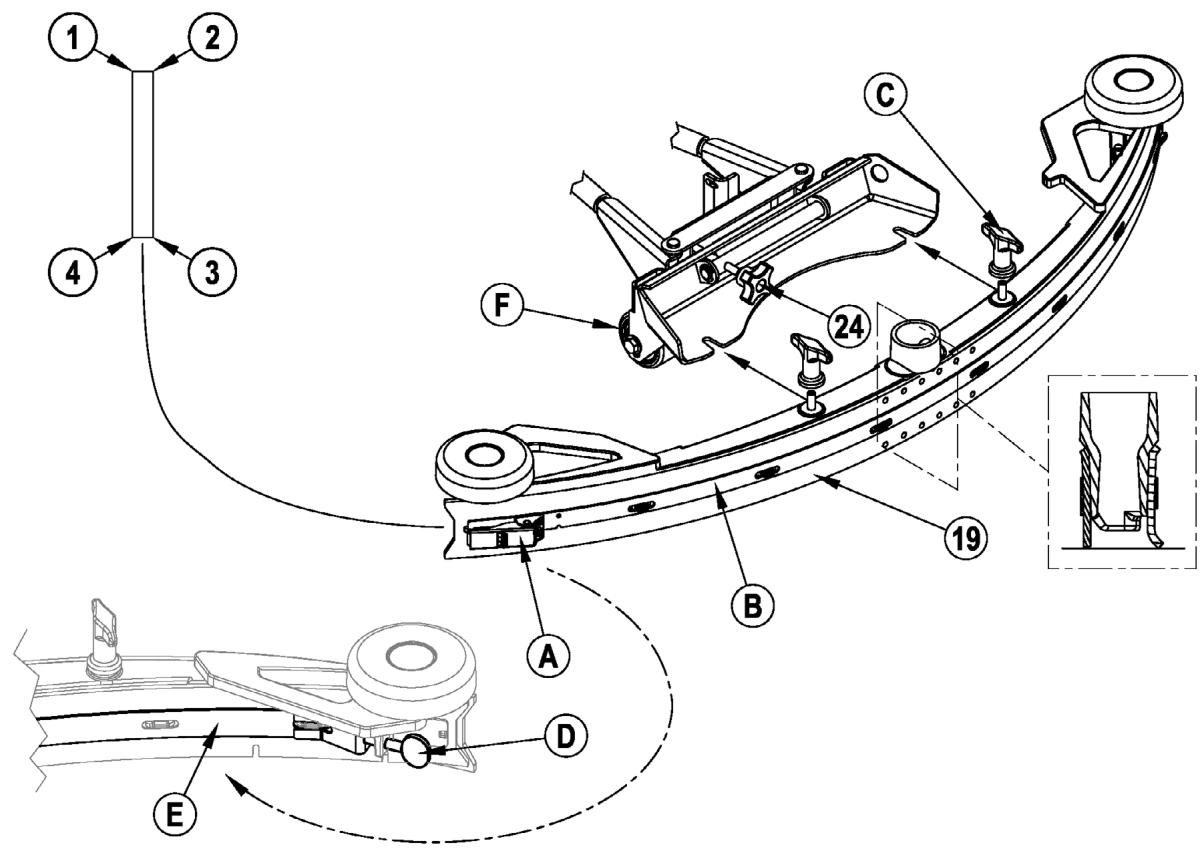

1 Siehe Abb. 3. Hebien Sie das Absaugleistengerat vom Boden, offen Sie dann den Entfernungsriegel fur das hintere Absaugeleistenwischblatt (A) am Absaugleistengerat.
2 Entfermen Sie das Spannungsstahlband (B).
3 Schiebern Sie das hintere Wischblatt von den Pass-Stiften.
4 Das Wischblatt der Absaugleiste hat vier beim Betrieb benutzte Kanten. Wenden Sie das Wischblatt so, dass eine reine, unbeschädigte Kante dem vorderen Teil der Maschine zugewandt ist. Ersetzen Sie das Wischblatt, wenn alle vier Kanten großflächig eingekerbet, zerrissen oder abgenutzt sind.
5 Installieren Sie das Wischblatt, indem Sie die Schritte in umgekehrter Reihenfolge ausfuhren, und justieren Sie die Absaugleiste.
So wenden oder erneern Sie das vordere Wischblatt der Absaugleiste...
1 Heben Sie das Absaugleistengerät vom Boden, und losen Sie daraufhin die (2) Flügelmuttern (C) an der Oberseite der Absaugleiste, und entfern den Sie das Absaugleistengerät von der Montagevorrichtung.
2 Losen Sie die Drehschraube zur Entferung des vorderen Absaugleistenwischblattes (D) und entfern den dann das Spanningsstahlband (E) und das Wischblatt.
3 Das Wischblatt der Absaugleiste hat vier beim Betrieb benutzte Kanten. Wenden Sie das Wischblatt so, dass eine reine, unbeschädigte Kante dem vorderen Teil der Maschine zugewandt ist. Ersetzen Sie das Wischblatt, wenn alle vier Kanten großflächig eingekerbt, zerrissen oder abgenutzt sind.
4 Installieren Sie das Wischblatt, indem Sie die Schritte in umgekehrter Reihenfolge ausfuhren, und justieren Sie die Absaugleiste.
JUSTIERUNG DER ABSAUGLEISTE
Das Absaugleistengerät ist zweifach - nach Höhe und Winkel - zu justieren.
Justieren Sie den Anstellwinkel der Absaugleiste nach jedem Umwenden bzw. Erneern des Wischblattes, oder wenn die Absaugleiste den Boden nicht trocken wischt.
1 Stellen Sie die Maschine auf einer glatten, ebenen Flache ab, und senken Sie die Absaugleiste zum Boden. Fahren Sie daraufhin die Maschine vorwärts, undzarweit genug,um die Wischblätter der Absaugleiste nach hinten zu biegen.
2 Senken Sie die Absaugleiste, bewegen Sie die Maschine nicht nach vorne und passen Sie die Neigung und Höhe der Absaugleiste mithilfe des Anpassungsknopfes (24) und dem Rad zur Höhenjustierung der Absaugleiste (F) so an, dass die hintere Absaugleistenschiene den Boden gleichmäßig mit seiner vollständigen Auflagelfläche berührt und dass diese, wie im Querschnitt dargestellt, liegt abgeneigt ist.
ABB.3
WARTUNG DER SEITENSCHÜRZEN (SCHEIBENSYSTEM)
Die Seitenschürzen sollen das Schmutzwasser zur hinteren Absaugleiste leiten und dazu beizutragen, das Wasser innerhalb der Reinigungsbahn der Maschine zu halten. Bei Normalbetrieb werden die Wischblätter gleichzeitig abgenutzt. Der Benutzer wird bemerken, dass eine geringe Wassermenge unterhalb der Seitenschürzen austritt. Die Höhe{lsst sich ohne Weiteres verstellen, so dass die Wischblätter so welt nach unten reichen, dass das gesamte Wasser von der Absaugleiste aufgenommen wird.
Erneumann oder Umdrehen der Seitenschürze(n) des Scheuersystems:

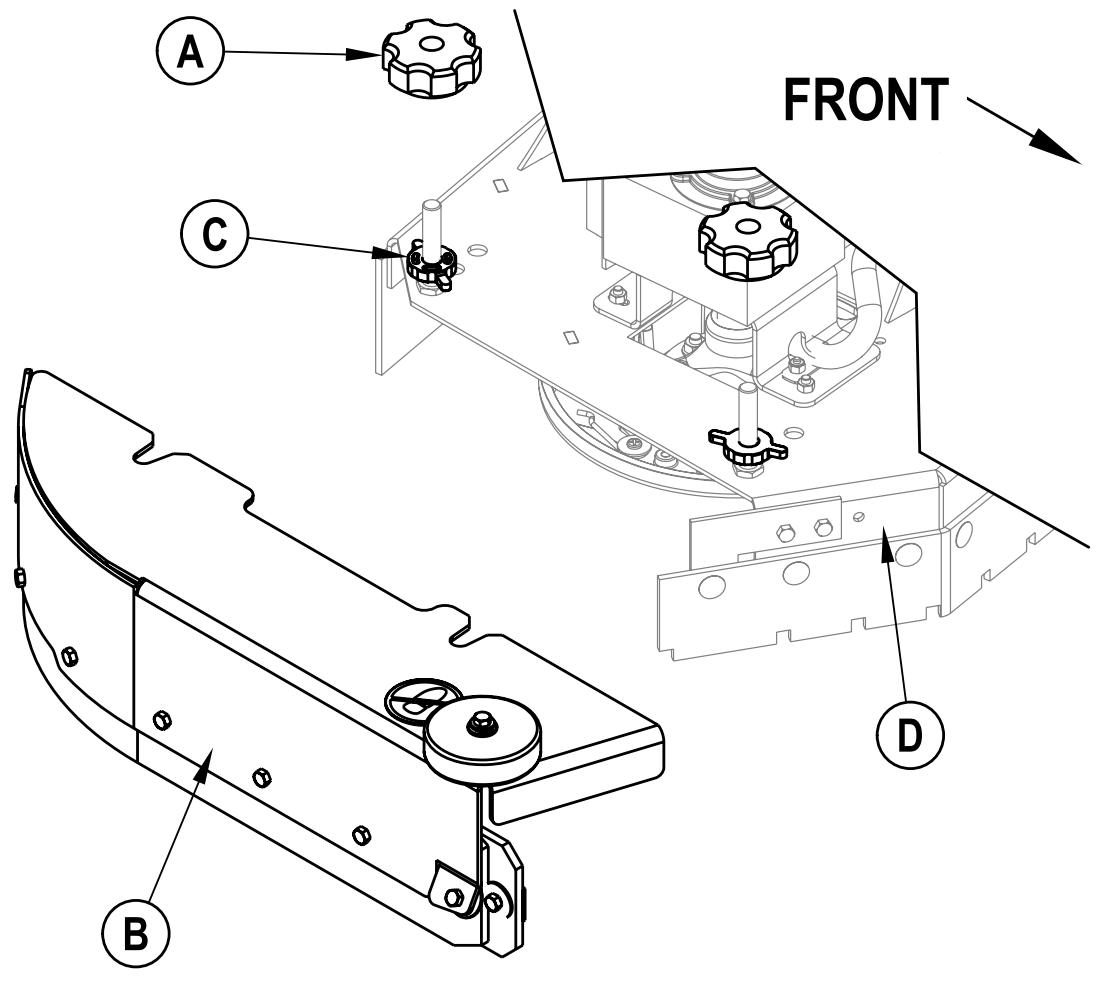

1 Siehe Abbildung 4. Losen Sie die beiden Halteknöpfle (A) (2 pro Seite) undziehen Sie die Seitenchurzen (B) von der Scheuerbürstenabdeckung.
2 Entfemen Sie alle Schrauben, die die Wischerblätter an der Seitenschürze halten.
3 Ersetzen Sie die Wischerblätter als einen Satz, wenn sie geknicht oder verschlissen sind und sich nicht mehr einstellen setzen.
4 Montieren Sie wieder die Seitenchurzen an der Maschine und stellen Sie den Bodenkontakt der Wischerblätter richtig ein, wenn das Bürstengehause in Scheuerposition steht.
WARTUNG DER SEITENSCHÜRZEN (SCHEIBENSYSTEM)
Die Schraubenbolzen fur die Seitenschurzen besitzen Einstellringe (C) zur Feineinstellung, mit denen der Wischerblattverschleiss durch Anheiten oder Absken ausgeglichen werden kann.
2 Nehmen Sie zur Einstellung die Seitenchürzen (B) von der Scheuerbürstenabdeckung (D), damit die Einstellringe (C) zugänglich sind. Tipp zum Einstellen: Die Halteknöffe für die Seitenchürzen (A) lasen sich lockern, ohne dass die Seitenchürzen gelöst werden müssen; die Einstellringe (C) konnen Sie verstellen, wenn Sie unter die Seitenchürzen greifen.
3 Drehen Sie die Einstellringe (C) (nach oben oder unten), bis die Wischerblätter sich gerade so welt biegen, dass beim Scheuern das Schmutzwasser innerhalb der Seitenchürzen gehalten wird. Hinweis: Nehmen Sie eine Feineinstellung vor, damit einGreater Kehreffekt erreicht wird. Senken Sie die Wischerblätter nicht soweit ab, dass sie sich stark biegen, da sie dann zu schnell verschreiben.
ABB. 4
WARTUNG DER SEITENSCHÜRZEN (ZYLINDERSYSTEM)
Die Seitenschürzen sollen das Schmutzwasser zur hinteren Absaugleiste leiten und dazu bezutragen, das Wasser innerhalb der Reinigungsbahn der Maschine zu halten. Bei Normalbetrieb werden die Wischblätter gleichzeitig abgenutzt. Der Benutzer wird bemerken, dass eine geringe Wassermenge unterhalb der Seitenschürzen austritt. Die Justierung der Höhe der Seitenschürzen geschieht bei thisem System automatisch. Zur Gewährleistung des ordnungsgemäßen Betriebes sollen die Schurzenvorrichtungen sich frei nach oben und nach unten bewogen können.
Erneuern der Seitenschürze(n) des Scheuersystems:

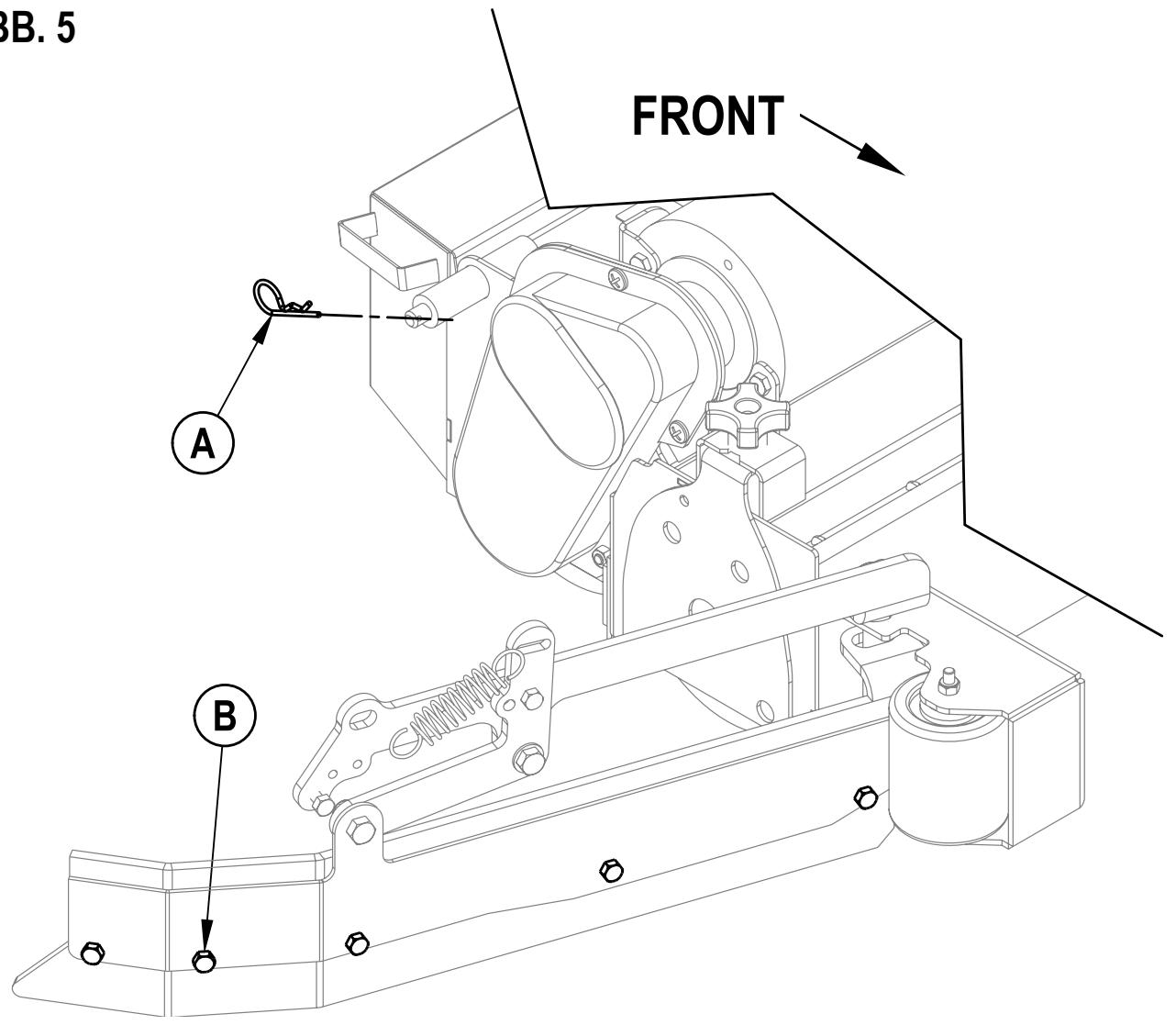

1 Siehe Abb. 5. Entfermen Sie die beiden Splinte (A), und öffnen Sie durch Schwenken die Schürzenvorrichtung. Entfermen Sie die Schrauben und Muttern (B), entfern Sie die Schürzen, und erneern Sie diese.
ABB.5
ALLGEMEINE FEHLERSUCHE AN DER MASCHINE
| Problem | Mögliche Ursache | Abhilfe |
| | |
| Schlechte Wasseraufnahme | Wischblätter abgenutzt oder rissig | Wenden oder erneumann |
| Absaugleiste falsch justiert | So nachjustieren, dass die Wischblätterüber die gesamte Breite den Boden berühren. |
| Schmutzwassertank voll | Schmutzwassertank entleeren |
| Schmutzwasserablassschlauch undicht | Stopfen fest einsetzen oder auswechseln |
| Schmutzwassertankdeckel undicht | Dichtung auswechseln; Deckel GENAU aufsetzen |
| Schmutz setzt sich auf Absaugleiste fest. | Absaugleiste reinigen |
| Saugschlauch verstopf | Schmutz entfern |
| Lösungsmittelverbrauch zu hoch | Lösungsmittelzufuhr regulieren |
| Schaumfilterdeckel sitzt nicht richtig. | Deckel richtig schreiben |
| | |
| Scheuerleistung unzureichend | Bürste/Scheibe abgenutzt | Umdrehen bzw. Bürsten erneumann |
| Falscher Bürsten- bzw. Scheibentyp | Wenden Sie sich an Nilfisk. |
| Falsches Reinigungsmittel | Wenden Sie sich an Nilfisk. |
| Maschine führt zu schnell | Fahrtempo senken |
| Lösungsmittelabgabe zu gering | Lösungsmittelzufuhr regulieren |
| | |
| Lösungsmittelabgabe zu geringoder keine Abgabe von Lösungsmittel | Lösungsmitteltank leer | Lösungsmitteltank fullen |
| Flüssigkeitsleitungen, Ventile, Filter oder Wannerverstopf | Leitungen/Wanne durchspülen, Filter reinigen |
| Lösungsmitteldosierventile geschlossen | Lösungsmittelzufuhr regulieren |
| Lösungsmittel-Magnetventil | Ventil reinigen oder erneumann |
| | |
| Maschine lauft nicht | Notaus-Schalter ausgelöst | Batterieanschluss erneut verbinden |
| Sicherheitsschalter des Fahrsitzes | Auf Unterbrechung inspierten und erneumann |
| Hauptsteuersystem | Störungs-Codes überprüfen(siehe Wartungsanleitung) |
| Automatsicherung 10 A ausgelöst | Auf elektrischen Kurzschluss prüfen und zurecketzen |
| | |
| Kein Vorwärts-Rückwärts-Fahrnantrieb | Antriebsssystem - Drehzahlüberwachung | Störungs-Codes überprüfen(siehe Wartungsanleitung) |
| Automatsicherung 70 A ausgelöst | Antriebsmotor auf Überlastung prüfen |
| Notaus-Schalter ausgelöst | Batterieschluss erneut verbinden |
| | |
| Saugsystem schaltet sich ab,Displayanzeige Anzeige FULL,Schmutzwassertank ist aber nicht voll | Absaugleistenschlauch verstopf | Schmutz beseitigen |
| Große Wassermengen werden bei hoherFahrgeschwindigkeit gesaugt | Arbeitstempo senken; Selfabschaltung deaktivieren(siehe Wartungsanleitung) |
| | |
| Schlechte Kehrleistung(Zylindersystem) | Schmutzbehälter voll | Schmutzbehälter entleeren und reinigen |
| Bürsten abgenutzt | Bürsten erneumann |
| Borsten haben sich verfortt | Bürsten vertauschen |
| Keine ReinigungsmittelzufuhrNur für EDS-Modelle | Reinigungsmittelpatrone leeren. | Reinigungsmittelpatrone fullen. |
| Verstopfes oder abgeknektes Rohr. | Die Vorrichtung säubern, Rohre gerade legen, um alleKnicke zu beseitigen. |
| Trockener Dichtungsdeck derReinigungsmittelpatrone jest nicht abgedachtet. | Trockener Dichtungsdeck wieder korrekt einsetzen |
| Schiebermagnet für Mischverhältnis desReinigungsmittelfs fehl. | Schiebemagnet ersetzen |
| Verkabelung der Reinigungsmittelpumpe istabgeklemmt oder verkehrt angeschlossen. | Schließen Sie die Verkabelung an oder wieder neu an. |
TECHNISCHE DATEN (am Gerät montiert/getestet)
| Model | BR 850S | BR 1050S | |
| Modellnummer | | 56390916 | 56390921 | |
| Spannung, Batterien | V | 36V | 36V | |
| Batteriekapazität | Ah | 415 | 415 | |
| Schutzart | | IPX3 | IPX3 | |
| Geräuschpegel | dB(A)/20μPa | 70 | 70 | |
| (IEC 60335-2-72: Änderung von 2002 1-2005, ISO 3744)Bruttogewicht | Ibs / kg | 1,732 / 785 | 1,732 / 785 | |
| Maximale Bodenbelastungdes Rades (Mitte vorne) | | 98 / .68 | 98 / .68 | |
| Maximale Bodenbelastungdes Rades (rechts hinter) | | 53 / .36 | 53 / .36 | |
| Maximale Bodenbelastungdes Rades (links hinter)Vibrationen an Bedienelementen | psi / N/mm2 | 70 / .48 | 70 / .48 | |
| m/s2 | 1.12m/s2 | 1.12m/s2 | |
| (ISO 5349-1)Vibrationen des Sitzes (EN 1032) | m/s2 | 0.35m/s2 | 0.35m/s2 | |
| Einsatz auf Steigungen | | | | |
| Transport | | 20% (11.5°) | 20% (11.5°) | |
| Reinigung | | 8% (4.6°) | 8% (4.6°) | |
| Model | BR 850SC | BR 1050SC | |
| Modellnummer | | 56390919 | 56390923 | |
| Spannung, Batterien | V | 36V | 36V | |
| Batteriekapazität | Ah | 415 | 415 | |
| Schutzart | | IPX3 | IPX3 | |
| Geräuschpegel | dB(A)/20μPa | 70 | 70 | |
| (IEC 60335-2-72: Änderung von 2 002 1-2005, ISO 3744)Bruttogewicht | Ibs / kg | 1,732 / 785 | 1,732 / 785 | |
| Maximale Bodenbelastungdes Rades (Mitte vorne) | | 98 / .68 | 98 / .68 | |
| Maximale Bodenbelastungdes Rades(rechts hinter) | | 53 / .36 | 53 / .36 | |
| Maximale Bodenbelastungdes Rades (links hinter)Vibrationen an Bedienelementen | psi / N/mm2 | 70 / .48 | 70 / .48 | |
| m/s2 | 1.12m/s2 | 1.12m/s2 | |
| (ISO 5349-1)Vibrationen des Sitzes (EN 1032) | m/s2 | 0.35m/s2 | 0.35m/s2 | |
| Einsatz auf Steigungen | | | | |
| Transport | | 20% (11.5°) | 20% (11.5°) | |
| Reinigung | | 8% (4.6°) | 8% (4.6°) | |
TECHNISCHE DATEN (am Gerät montiert/getestet)
| Model | BR 850S EDS | BR 1050S EDS |
| Modellnummer | | 56390918 | 56390922 |
| Spannung, Batterien | V | 36V | 36V |
| Batteriekapazität | Ah | 415 | 415 |
| Schutzart | | IPX3 | IPX3 |
| Geräuschpegel(IEC 60335-2-72: Änderung von 2002 1-2005, ISO 3744)Bruttogewicht | dB(A)/20μPa | 70 | 70 |
| Ibs / kg | 1,732 / 785 | 1,732 / 785 |
| Maximale Bodenbelastungdes Rades (Mitte vorne) | psi / N/mm2 | 98 / .68 | 98 / .68 |
| Maximale Bodenbelastungdes Rades (rechts hinter) | psi / N/mm2 | 53 / .36 | 53 / .36 |
| Maximale Bodenbelastungdes Rades (links hinter)Vibrationen an Bedienelementen(ISO 5349-1)Vibrationen des Sitzes (EN 1032) | psi / N/mm2m/s2 | 70 / .481.12m/s20.35m/s2 | 70 / .481.12m/s20.35m/s2 |
| m/s2 | 0.35m/s2 | 0.35m/s2 |
| Einsatz auf Steigungen | | | |
| Transport | | 20% (11.5°) | 20% (11.5°) |
| Reinigung | | 8% (4.6°) | 8% (4.6°) |
| Modell | BR 850SC EDS | BR 1050SC EDS |
| Modellnummer | | 56390920 | 56390924 |
| Spannung, Batterien | V | 36V | 36V |
| Batteriekapazität | Ah | 415 | 415 |
| Schutzart | | IPX3 | IPX3 |
| Geräuschpegel(IEC 60335-2-72: Änderung von 2002 1-2005, ISO 3744 )Bruttogewicht | dB(A)/20μPa | 70 | 70 |
| Ibs / kg | 1,732 / 785 | 1,732 / 785 |
| Maximale Bodenbelastungdes Rades (Mitte vorne) | psi / N/mm2 | 98 / .68 | 98 / .68 |
| Maximale Bodenbelastungsdes Rades (rechts hinter) | psi / N/mm2 | 53 / .36 | 53 / .36 |
| Maximale Bodenbelastungsdes Rades (links hinter)Vibrationen an Bedienelementen(ISO 5349-1)Vibrationen des Sitzes (EN 1032) | psi / N/mm2m/s2 | 70 / .481.12m/s20.35m/s2 | 70 / .481.12m/s20.35m/s2 |
| m/s2 | 0.33m/s2 | 0.35m/s2 |
| Einsatz auf Steigungen | | | |
| Transport | | 20% (11.5°) | 20% (11.5°) |
| Reinigung | | 8% (4.6°) | 8% (4.6°) |
TABLE DES MATIÈRES
page
Introduction. B-2
Technische gegevens C-17-C-18
INLEIDING
Texnueckne cneunfkaun. D-17
BVEENHE
HaTcOJIe pyKOBoDCTBO nOMOXet Bam HAn6OJIe 3ΦΦeKTHBHO IcNOLb3OBaTB Bo3MOXHOCTn IIOJOMoeHNO MaINHbIC CNDHeBem dIg ONEpAToPA, npNo6peTeHHo Bam, - NilfskTM. Ipepe IcNOLb3OBaHNMe MaINHbI BHNMaTeJIbHO IpOHTnte DaHHoe pyKOBoDCTBO.
Примочанe: Lcфрbl, BbIeJIeHbIe JxHpHbIM WpHcTOM N 3aKJIuOeHHbIe B KpyTlbIe cKo6Kn, Obo3HaJIoT y3JIbI, IpeIcTaBJIeHHbIe Ha IIJIIOCTpaUHX Na CTpaHnax D-4-D-5.
BR850S EDS, BR850SC EDS, BR950S EDS, BR950SC EDS, BR1050S EDS, BR1050SC EDS
| EU Overensstammelseserklarung | DKBatteriedren gulvaskemaskineMaskinen er fremstellt i overensstammelse med folgende directiver.Maskindirektiv: 98/37/E0FEMC-direktiv: 89/336/E0F 92/31/E0F 93/68/E0F 98/13/E0F Lavspandingsdirektiv: 73/23/E0F 93/68/E0F Harmoniserte standarder: EN 60 335-2-72 | Déclaration CE de conformité B, FAutolaveuse à batterieCette machine a été fabriquée conformément aux directives suivantes: Réglementation machine: 98/37/CEE Réglementation CEM: 89/336/CEE 92/31/CEE 93/68/CEE 98/13/CEE Réglement basée tension: 73/23/CEE 93/68/CEE Normes harmonises: EN 60 335-2-72 |
| EU Overensstammelseförsakran Batteri-SkumaskinMaskinen ar tillverkad i overensstammelse med foljande direktiver.Maskindirektiv: 98/37/EECMDC-direktiv: 89/336/EEG 92/31/EEG 93/68/EEG 98/13/EEGLagspänningsdirektiv: 73/23/EEG 93/68/EEGM harmoniserte standarder: EN 60 335-2-72 | S, FINBoateri-SkumaskinMaskinen ar tillverkad i overensstammelse med foljande direktiver.Maskindirektiv: 98/37/EECMDC-direktiv: 89/336/EEG 92/31/EEG 93/68/EEG 98/13/EECLnglagspänningsdirektiv: 73/23/EEG 93/68/EEGM harmoniserte standarder: EN 60 335-2-72 | EG-conformiteitsverklaring NL, BVooronderhoudmachineDeze machine is vervaardig overeenkomstig de volgende richtijnen:Machincricht: 98/37/EECEMC-richtigtj: 89/336/EEC 92/31/EEC 93/68/EEC 98/13/EECALaagspanning richtigtj: 73/23/EEC 93/68/EEChegamisondere normen: EN 60 335-2-72 |
| EU Declaration of Conformity Battery powered floor scrubberThis machine was manufactured in conformity with the following directives and standards:Machine Directive: 98/37/EECMDC-direktiv: 89/336/EEC 92/31/EEC 93/68/EEC 98/13/EECLow voltage directive: 73/23/EEC 93/68/EECHarmonized standards: EN 60 335-2-72 | GB, IRLDichiarazione di conformità GB, IRLDiche Machine was manufactured in conformity with the following directives and standards:Machine Directive: 98/37/EECMDC-direktiv: 89/336/EEC 92/31/EEC 93/68/EEC 98/13/EECLow voltage directive: 73/23/EEC 93/68/EECHarmonized standards: EN 60 355-2-72 | EG Declaratio de conformidad de la CEE EFGregardoa a bateriasEsta máquina ha sido fabricada en conformidad a las sugentes normativas: Normativa de la máquina: 98/37/EECMáquina EMC: 89/336/EEC 92/31/EEC 93/68/EEC 98/13/CEENormativa sobre baja tensión: 73/23/EEC 93/68/EECNormas armonizadas: EN 60 335-2-72 |
| EG-Konformitärserklarung Batteriebeteine ScheuersaugmaschineDieste Maschine wurde gemäß den folgenden Richtlinien hergestellt:Maschinerichteil: 98/37/EEGM-Emc-direktiv: 89/336/EEG 92/31/EEG 93/68/EEG 98/13/EEGLV-direttiva: 73/23/EEG 93/68/EGHarmonierte normen: EN 60 335-2-72 | A, AGrBmTAPATIOKIVNTO mJXAVUVA pλασβεδαπεδωTo mJXAVUVA ζικακενούτει Μγαμίουσα Μετις πετηρατοντομει με τις παρακατοντομει προσιαγραγε;Iροσιαραγαη μχανημαυτομει 98/37/EECM-pIρoσιαραγη-EMC: 89/336/EEC 92/31/EEC 93/68/EEC 98/13/EECLpIρoσιαραγη-χανημαυτομει 73/23/EEC 93/68/EECHexapovietučva protovotua: EN 60 335-2-72 | EU n yhdenmukaisuidesto direktiveihin Akkukäytöinen yhdistelmäkoneEsta máquina foi fabricada em conformidae com as següentes direcrizes: Direcrz ù: 98/37/CEEEMC-direktiv: 89/336/EEC 92/31/EEC 93/68/EEC 98/13/CEELV-direktiv: 73/23/EEC 93/68/EEChydenmukaistetut standardit: EN 60 335-2-72 |
| ES Attilibstbas deklaraciçia Gridas berşanas masina ar akumulatoru barošanuSti masina izgatvota atbilstósi šdám direktifvām un standartiem:Masina direktiva: 98/37/EECElektromagnétískās savietojamibas (EMC) direktiva: 89/336/EEC 92/31/EEC 93/68/EEC 98/13/EECAmpalpinge duclara: EN 60 335-2-72 | SLStrø za cisćanje tal na akumulatoru barošanuSti masina izgatvota atbilstósi šdám direktifvām un standartiem:Masina direktiva: 98/37/EECEmica o elektromagnetičniz zdržuvjosti (EMC): 89/336/EEC 92/31/EEC 93/68/EEC 98/13/EECAmpalpinge duclara: EN 60 335-2-72 | Pareiskimas apie attitikima ES direktyvoms LT Baterijos energija varomas grindu Šveilimo renginyis Sis renginyas pagamintas laikantis toku direktvyu bei standartu: Iengirmu direktva: 98/37/EECEMDC direktva: 89/336/EEC 92/31/EEC 93/68/EEC 98/13/EECHamalpinge direktiva: 73/23/EEC 93/68/EECHarmonizuti standarit: EN 60 335-2-72 |
| DEklaracion EU o skladnosti SLBrot za cisćanje tal na akumulatoru pogonTa strø je izdelan v skladunjmi smemicami in standardi:Smerica o stojir: 98/37/EECSmera o elektromagnétík zdržuvjosti (EMC): 89/336/EEC 92/31/EEC 93/68/EEC 98/13/EECHAmpalpinge duclara: EN 60 335-2-72 | CSBateriemi napajén zu zafizeni pro myti podlahTento strø byy vrobene v shoduljcini smémicemi a normami:Smerica o stojir zafizeni: 98/37/EECEmera o elektromagnéték kompatibilität: 89/336/EEC 92/31/EEC 93/68/EEC 98/13/EECAmpalpinge duclara: EN 60 335-2-72 | Prehlasenie o sultade EU SKZariadenie na cistenen porvchrov napajáné batériou Toto zariaidenie bolo yrobené v sultade s nasledujucimi direktivami a normami: Direkta ù: zariaidenie: 98/37/EECEMDC: EMC: 89/336/EEC 92/31/EEC 93/68/EEC 98/13/EECHarmonizati normy: EN 60 335-2-72 |
| EU Prohlaseni o shodé CSBateriemi napajén zu zafizeni pro myti podlahEge a gcp oz alabbi irányelékkel es szabványokkali összhangban keszült:Gépészeti irányelék 98/37/EECM-Crnyelék 89/336/EEC 92/31/EEC 93/68/EEC 98/13/EECHemica ironyelék 98/37/EECAmpalpinge duclara: EN 60 335-2-72 | HUAtkumuladoros padlosúrológepz e gáp az alabbí irányelékkel es szabványokkali összhangban keszült:Gépészeti irányelék 98/37/EECAmpalpinge duclara: EN 60 335-2-72 | DeklapraïnaHQIOBTOMENI O COOTBETBNIIMINIDREKTIBNAMECPONOMENHARMAIMACHOPIA,RAOBATAOJIANNAHAXKUMYPTORBHNBACTAPARIXENDAHNHARMAHINCTRPKUMIIIMINCTADTAMNINCTRPKUMIIIMINCTADTAMNINCTADTAMNINCTADTAMNINCTADTAMNINCTADTAMNINCTADTAMNINCTADTAMNINCTADTAMNINCTADTAMNINCTADTAMNINCTADTAMNINCTADTAMNINCTADTAMNINCTADTAMNINCTADTAMNINCTADTAMNINCTADTAMNINCTADTA |
4.3.2004.
