BEDIENUNGSANLEITUNG SCHAUKEL 8371-750 KETTLER

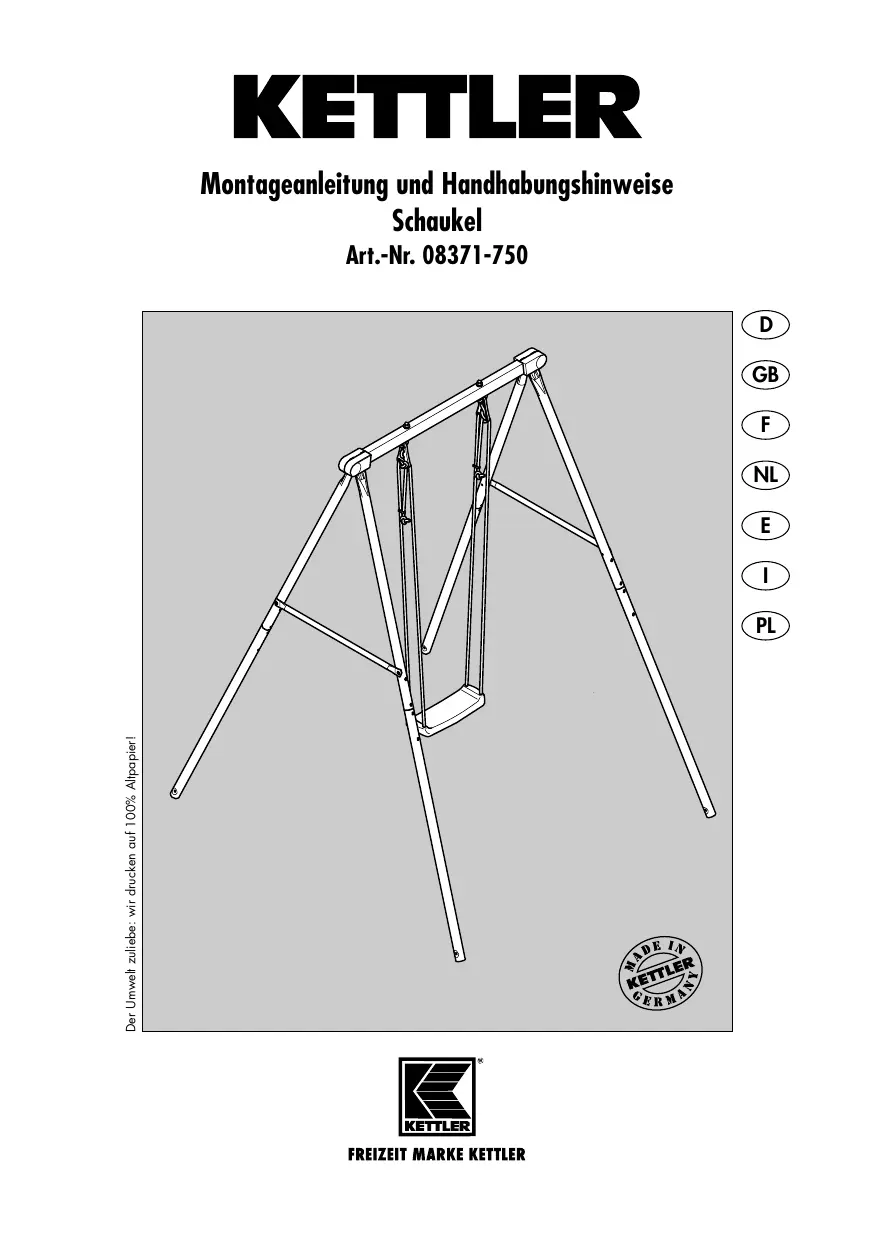

Montageanleitung und Handhabungshinweise Schaukel

Art.-Nr. 08371-750

Der Umwelt zuliebe: wir drucken auf 100% Altpapier!

Bitte lessen Sie diese Anleitung vor der Montage und der ersten Benutzung aufmerksam durch. Sie erhalten wichtige Hinweise für ihre Sicherheit sowie den Gebrauch und die Wartung diesen KETTLER-Produktes. Bewahren Sie diese Anleitung zur Information bzw. für Wartungsarbeiten und Ersatzteilbestellungen sorgfältig auf.

Dieses KETTLER-Produkt wurde nach dem aktuellen Stand der Sicherheitsvorschriften konstruiert und unter einer ständigen Qualitätüberwachung gefertigt. Die hieraus gewonnenen Erkennnisse setzen wir in unsere Entwicklung einflieben. Aus thisem Grunde behalten wir uns Änderungen in Technik und Design vor, um unseren Kunden immer eine optimale Produktqualität bieten zu können. Sollte es trotzdem Grund für Beanstandungen geben, wenden Sie sichitte an ihren Fachhändler.

Zu Ihrer Sicherheit

• Dieses Gerätarf nur für seinen bestimmungsgemäßen Zweck verwendet werden, d.h. als Kinderspielgerät für die Benutzung durch maximal ein Kind pro Sitzplatz bzw. pro Einzelspielgerät (Ausnahme: das Surfboard ist für maximal zwei Kinder zugelassen). Jegliche andere Verwendung ist unzulässig und möglicherweise gefährlich. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch einen nicht bestimmungsgemäßen Gebrauch verursacht wurden.
  Ein Aufstellen des Geräts ist nur im privaten, tatsächlichen Bereich im Freien gestattet. Eine Verwendung auf öffentlichen und halböffentlichen Spielplätzen sowie in Kindergarten ist unzulässig.

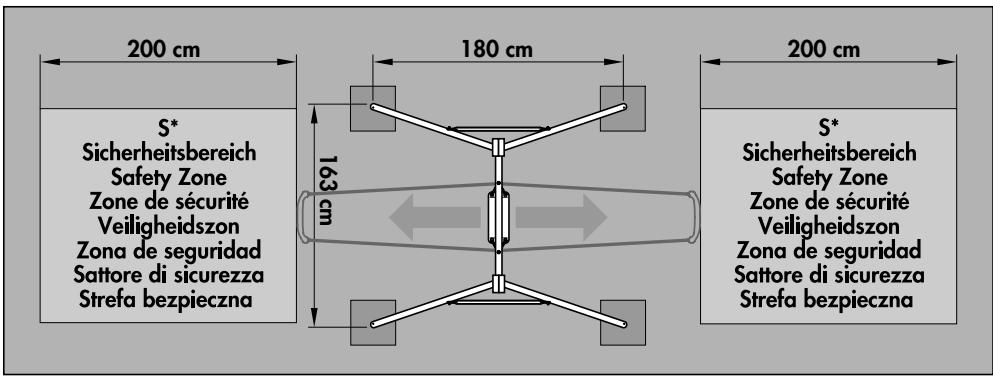

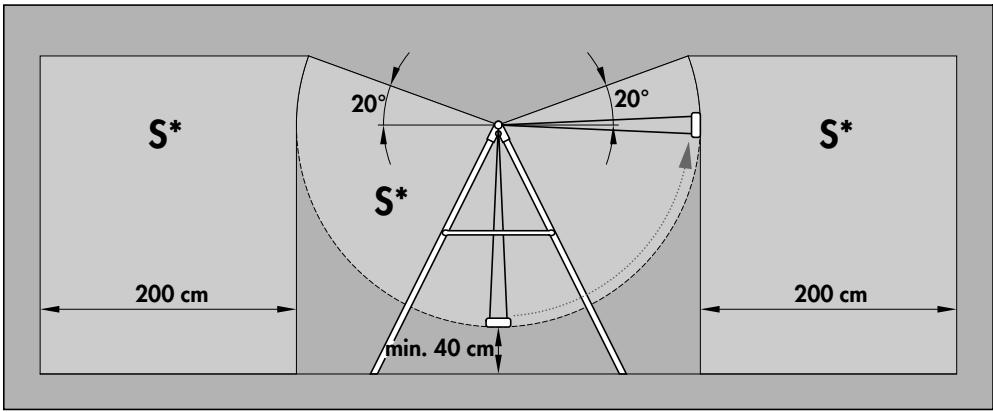

  Der Standort des Geräts muß so gewählt werden, daß ausreichende Sicherheitsabstände (mindestens 2 m) zu Hindernissen (Mauern, Zäunen, Bäumen) gewährleistet sind. In unmittelbarer Höhe von Hauptlaufrichtungen (Wege, Tore, Durchgänge) sollen das Aufstellen unterbleiben. Beachten Sie hierzu die Zeichnung zum Sicherheitsbereich!
• Bedenken Sie, dass bei der Benutzung von Schaukeln, Klettergerüsten, Dreirädern u. ä. immer die Gefahr eines Sturzes, eines Kippens usw. für den Benutzer besteht.
  Der Untergrund im Spiel- und Sicherheitsbereich sollte eben, und aus nicht gebundenem, stoßdampfendem Boden bestehen.
  Achten Sie auf eine ausreichende Bodenfreiheit der Schaukelelemente von mindestens 40~cm

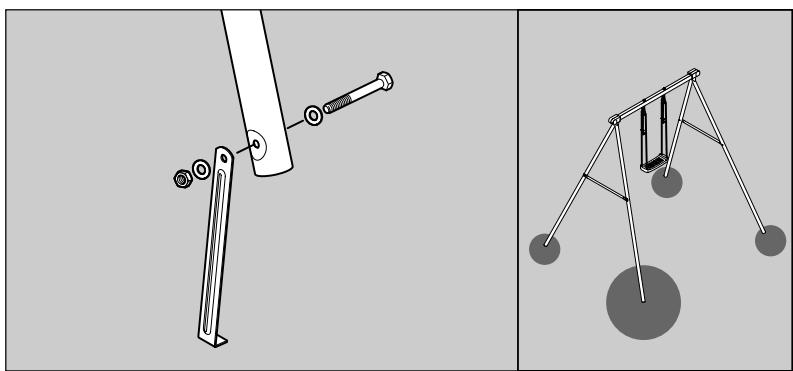

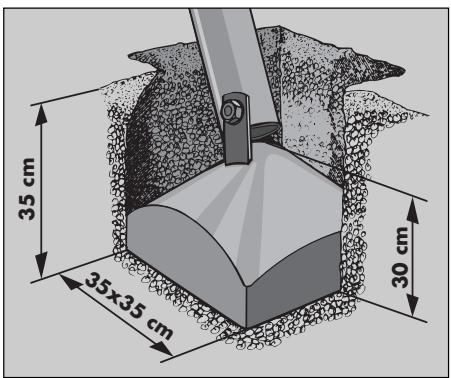

  Ein kippsicherer Stand des Gerätes muss gewährleistet sein. Achten Sie deshalb unbedingt daraufuf, dass es mit den beigeführten Bodenkern und gemäß unserer Zeichnung einbetoniert wird.
  ■ Beschädigte Bauteile können die Sicherheit der Kinder gefährden und die Lebensdauer des Geräts beeinträchtigen. Führten Sie speziell zu Saisonbeginn und im Abstand von 1 - 2 Monaten, dem Spielbetrieb angemessen, regelmäßig Kontrollen aller Bauteile auf mögliche Schäden und gelöste Verbindungen durch.
  ■ Beschädigte oder verschlüssene Bauteile sind sofort auszutauschen und das Gerät ist bis zur Instandsetzung nicht mehr zu benutzen. Im Bedarfsfall sollen den Sie ausschließlich Original KETTLER-Ersatzteile verwenden.

Das Gerät ist TÜV-geprüft und mit dem GS-Zeichen versehen.
Durch unsachgemäße Reparaturen und bauliche Veränderungen (Demontage von Originalteilen, Anbau von nicht zulässigen Teilen, etc.) können Gefahren für den Benutzer entstehen. Veränderungen am Gerät, insbesondere an den Aufhängevorrichtungen, sind unzulässig.
Die Benutzung des Geräts ist zulässig für Kinder bis zu 50 kg (ca. 14 Jahren).
■ Kleinere Kinder (bis ca. 36 Monate) dürfen die Schaukel nur in Verbindung mit einem geeigneten Kindersitz (z. B. Art.-Nr. 08355-000) anstelle der Brettschaukel verwenden, da nicht auszuschreiben ist, dass die Kräfte des Kindes nicht ausreichen das eigene Körpergewicht während des Spielens im Gleichgewicht zu halten.
■itte beachten Sie, dass das Spielzeug nur von Kindern mit entsprechenden Fähigkeiten benutzt wird. Vergessen Sie nicht, dass letztendlich Sie die Sorge für einen gefahrlosen Spielbetrieb trag.
Achtung! Halten Sie während der Montage des Produktes Kinder fern (verschluckbare Kleinteile).

Zur Handhabung

Stellen Sie sicher, daß der Spielbetrieb erst aufgenommen wird, nachdem die Montage ordnungsgemäß von einer erwachsenen Person durchgeführt und kontrolliert worden ist.
■ Unterweisen Sie die Kinder im richtigen Umgang mit dem Gerät und machen Sie sie auf mögliche Gefahren aufmerksam.
■ Bedenken Sie, daß es durch das natürliche Spielbedürfnis und Temperament der Kinder zu unvorhersehbaren Situationen kommt kann, die eine Verantwortung seitens des Herstellers ausschreiben.
■ Obwohl bei bestimmungsgemäßem Einsatz des Geräts Gefährdungen der Kinder weltgehend ausgeschlossen sind, sollen den Spielbetrieb beaufsichtigen.
■ Verwenden Sie zur Säuberung und Pflege umweltfreundliche, keinesfalls aggressive oder atzende Mittel.
Geben Sie regelmäßige eine Tropfen Öl an die beweglichen Teile.
Entsorgungshinweis: KETTLER-Produkte sind recyclebar. Führn Sie das Gerät am Ende der Nutzungsdauer einer sachgerechten Entsorgung zu (örtliche Sammelstelle).

Montagehinweise

■itte prifen Sie, ob alle zum Lieferumfang gehorend Teile vorhanden sind (s. Checkiste) und ob Transportschaden vorliegen. Sollte es Anlauf für Beanstandungen geben, wenden Sie sichitte an ihren Fachhändler.

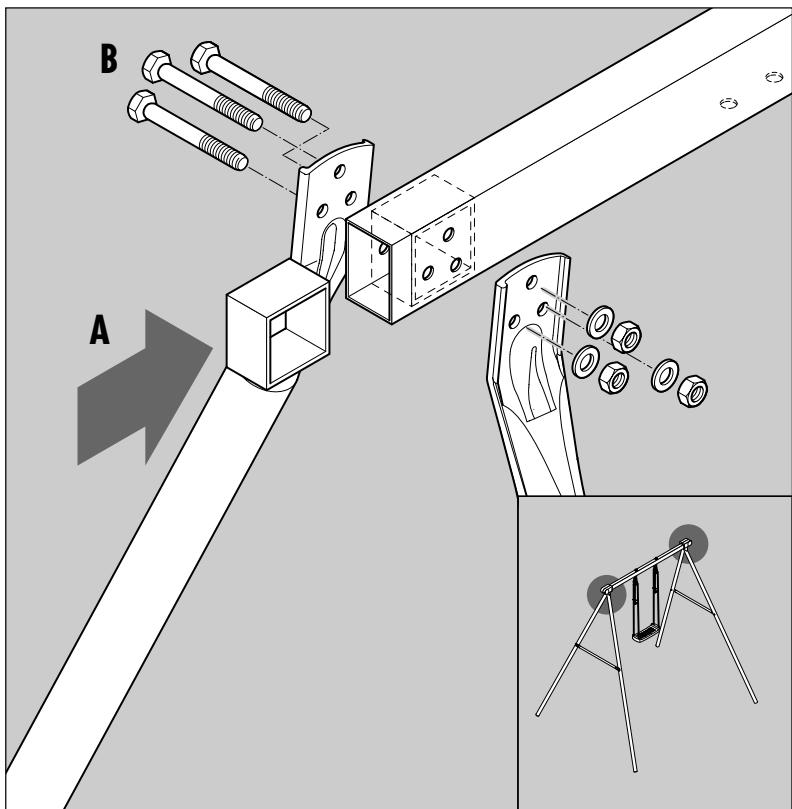

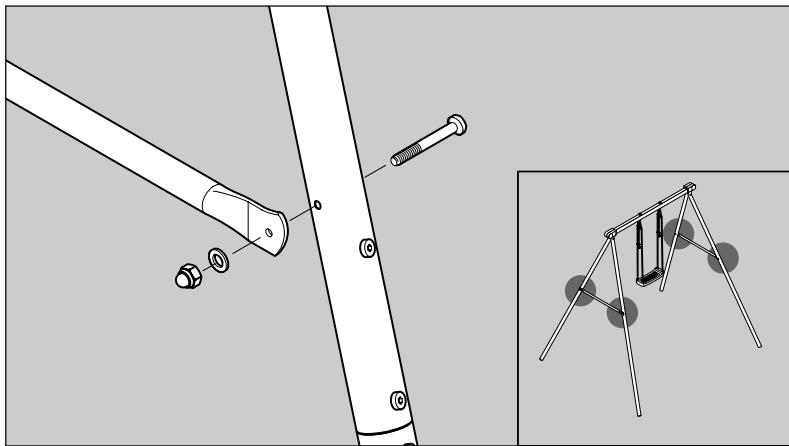

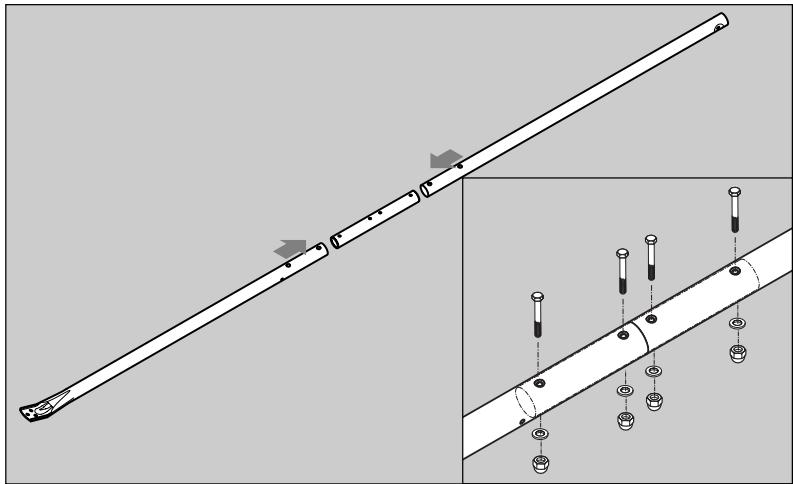

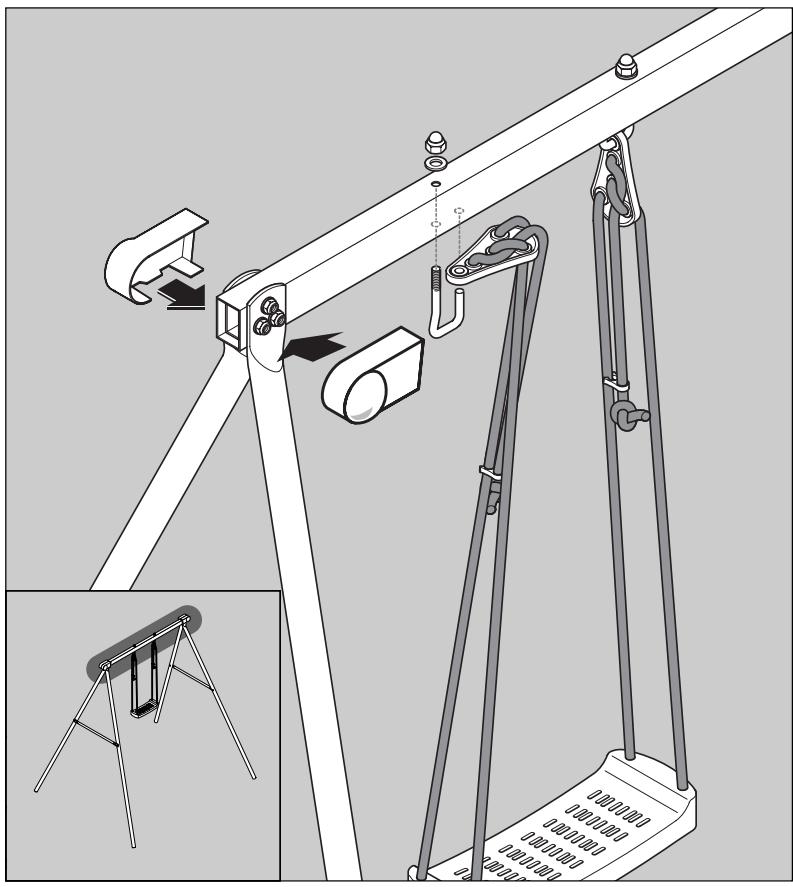

■ Sehen Sie sich die Zeichnungen in Ruhe an, und montieren Sie das Gerät entsprechend der Bilderfolge. Innerhalb der einzelnen Abbildungen ist der Montageablauf durch Großbuchstaben vorgegeben.
Das für einen Montageschrift notwendige Verschraubungsmaterial ist in der dazugehörigen Bildleiste dargestellt. Setzen Sie das Verschraubungsmaterial exakt entsprichend der Abbildungen ein. Alles erforderliche Werkzeug finden Sie im Kleinteilebeutel.
Die Montage des Gerätes muß sorgfältig und von einer erwachsenen Person vorgenom-

men werden. Nehmen Sie im Zweifelsfall die Hilfe einer weiteren, technisch begabten Person in Anspruch.

■ Beachten Sie, dass bei jeder Benutzung von Werkzeug und bei handwerklichen Tätigkeiten immer eine mögliche Verletzungsgefahr besteht. Gehen Sie daher sorgfältig und umsichtig bei der Montage des Gerätes vor!
Sorgen Sie für eine gefahrenfreie Arbeitsumgebung, halten Sie z. B. kein Werkzeug umherliegen. Deponieren Sie z. B. Verpackungsmaterial so, dass keine Gefahren davon ausgehen konnen. Bei Folien/Kunststofftuten besteht für Kinder Erstickungsgefahr!
■itte verschrauben Sie zunachst alle Teile lose und kontrollieren Sie deren richtigen Sitz. Drehen Sie die selbstsichernden Muttern bis zum spürbaren Widerstand zuerst mit der Hand auf, anschließendziehen Sie sie gegen den Widerstand (Klemmsicherung) mit einem Schraubenschluss richtig fest. Kontrollieren Sie alle Schraubverbindungen nach dem Montageschrift auf festen Sitz. Achtung: wieder geloste Sicherheitsmuttern werden unbrauchbar (Zerstörung der Klemmsicherung) und sind durch Neue zu ersetzen.
■ Aus fertigungstechnischen Gründen gehalten wir uns die Vormontage von Bauteilen (z.B. Rohrstopfen) vor.

Ersatzteilbestellung

Geben Sie bei Ersatzteilbestellungenitte die vollständige Artikelnummer, die Ersatzteil- number, die benöttigte Stuckzahl sowie die Seriennummer (siehe Ersatzteilzeichnung) an.

Bestellbeispel: Art.-Nr. 08371-750 /Ersatzteil-Nr. 70132195/ Stuck /Seriennummer: ....

Wichtig: Zu verschraubende Ersatzteile werden grundsätzlich ohne Verschraubungsmaterial berechnet und geliefert. Falls Bedarf an entsprechendem Verschraubungsmaterial besteht, ist die gesed durch den Zusatz „mit Verschraubungsmaterial" bei der Ersatzteilbestellung anzugegeben.

D HEINZ KETTLER GmbH & Co.KG - SERVICECENTER - Henry-Everling-Str. 2 - D-59174 Kamen Tel.: 02307 / 974-2111 Fax: 02307 / 974-2295 eMail: [e-mail]

KETTLER Austria GmbH·Ginzkeyplatz 10·5020 Salzburg
CH Trisport AG · Im Bosch · CH-6331 Hūnenberg

www.kettler.de

Checkliste (Packungsinhalt)

GB Checklist (contents of packaging)
F Lieste de vérification (contenu de l'emballage)
NL Checklijst (verpakkingsinhoud)

	1
	4
	4
	4
	2
	1
	2
	2
	4

E Listadecontrol的内容ido del paquete)
1 List di controlo (contenuto del pacco)
PL Listka kontrlna (zawartosc opakowania)

M6x50	16
M6x55	4
M8x60	6
M8x55	4
M6	20
M8	2
M8	10
∅12,5/6,4	16
∅16/8,3	14
PA∅15,5/6,4	4
PA∅15,5/8,4	2
	2

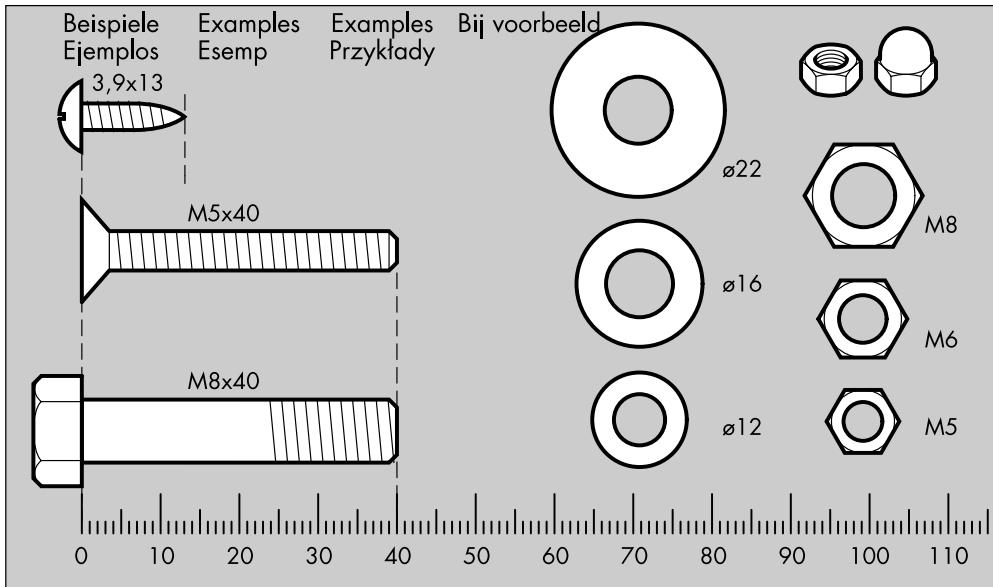

Messhilfe für Verschraubungsmaterial

GB Measuring help for screw connections
E Ayuda para la medicacion de los tornillos
F Gabarit pour système de serrage
1 Misure per i materiali di avvitamento
Meethulp voor schroefmaterial
PL Wzornik do połoczneśrubowych

1

2

3

4

2x PA

015,5/8,4

2x

5

4x

M8x55

8x

016/8,3

4x

6

Ersatzteilzeichnung

GB Spare parts drawing and list
F Dessin et liste des pieces de rechange
NL Reserveonderdeeltekening en -liest

HEINZ KETTLER GmbH & Co. KG

Serien-Nr.: 1-344 O-1801 0001

gepruff nach DIN EN 71-1, -2, -3

Made in Germany

Ersatzteilliste

Teil Nr.	Bezeichnung	Stück	Ersatzteil-Nr. für 08371-750
1	Firststange	1	94211262
2	Standrohroberteil	4	94210848
3	Standrohrunterteil	4	94210849
4	Verbindungsrohr	4	97202076
5	Firstrohrabdeckung	2	70130040
6	Strebe	2	94210124
7	Stützrohr	2	97202055
8	Schaukelhaken (ø8mm, L-Form)	2	25038245
9	Bodenanker	4	17015410
10	Schaukelsitz (kpl. incl. Seile, Seileinhängungen und Klemmen)	1	94280300
11	Schraubenbeutel (ohne Abbildung)	1	94280212
