MODE D'EMPLOI SCHAUKEL 8371-750 KETTLER

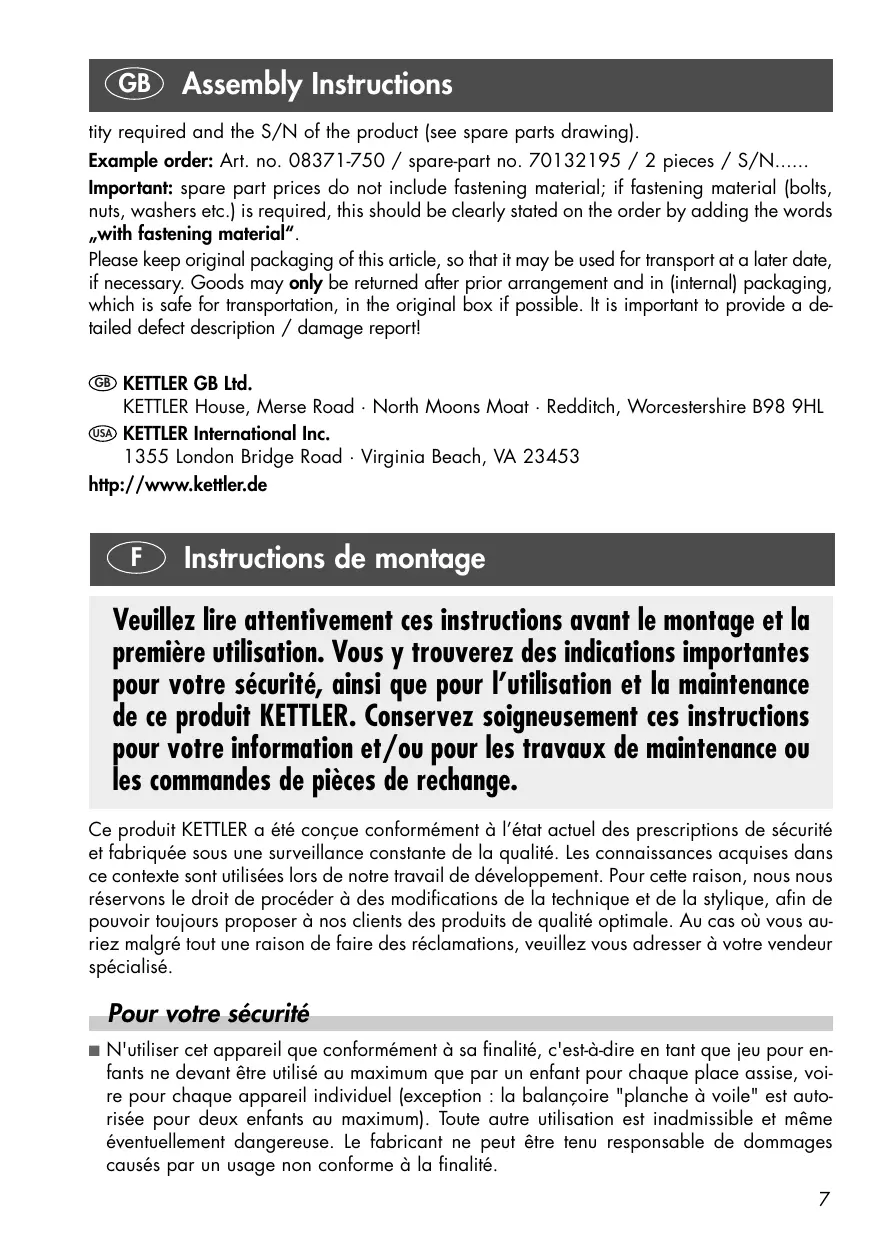

Instructions de montage

Veuillez lire attentivement ces instructions avant le montage et la première utilisation. Vous y trouverez des indications importantes pour votre sécurité, ainsi que pour l’utilisation et la maintenance de ce produit KETTLER. Conservez soigneusement ces instructions pour votre information et/ou pour les travaux de maintenance ou les commandes de pièces de rechange.

Ce produit KETTLER a été conçue conformément à l’état actuel des prescriptions de sécurité et fabriquée sous une surveillance constante de la qualité. Les connaissances acquises dans ce contexte sont utilisées lors de notre travail de développement. Pour cette raison, nous nous réservons le droit de procéder à des modifications de la technique et de la stylique, afin de pouvoir toujours proposer à nos clients des produits de qualité optimale. Au cas où vous auriez malgré tout une raison de faire des réclamations, veuillez vous adresser à votre vendeur spécialisé.

N'utiliser cet appareil que conformément à sa finalité, c'est-à-dire en tant que jeu pour enfants ne devant être utilisé au maximum que par un enfant pour chaque place assise, voire pour chaque appareil individuel (exception : la balançoire "planche à voile" est autorisée pour deux enfants au maximum). Toute autre utilisation est inadmissible et même

éventuellement dangereuse. Le fabricant ne peut être tenu responsable de dommages causés par un usage non conforme à la finalité. 7

F Instructions de montage

L'installation de l'appareil n'est autorisé que dans le domaine privé domestique à l’extérieur. Une utilisation sur des places de jeux publiques et semi-publiques ainsi que dans des jardins d'enfants n'est pas admissible.

Choisir l'emplacement de l'appareil de manière à assurer un écart de sécurité (au moins de 2 m) suffisant par rapport aux obstacles (murs, clôtures, arbres). Ne pas installer l'appareil à proximité immédiate de points de circulation importants (chemins, portails, passages). Tenir compte à ce sujet du dessin ayant trait à la zone de sécurité !

Tenez compte que l'utilisation de balançoires, de cages à écureuils, de tricycles ou semblables présente toujours des risques de chute, de basculement etc. pour l'utilisateur.

Dans la zone de jeu et de sécurité, le support se composera d’un sol plan non compacté amortissant les chocs.

Faites attention à ce que la distance entre les éléments de la balançoire et le sol soit au moins de 40 cm.

Il est indispensable d'installer l'appareil de manière à ce qu'il ne puisse basculer. Veiller donc absolument à ce qu'il soit encastré dans le béton avec l'ancrage au sol fourni conformément à notre schéma.

Des pièces de construction endommagées risquent de mettre la sécurité des enfants en danger et de nuire à la longévité de l'appareil. Effectuez spécialement en début de saison et à intervalles de 1 à 2 mois, en fonction de l'utilisation, des contrôles réguliers de tous les éléments de construction à la recherche de détériorations éventuelles et de raccords desserrés.

Echanger immédiatement toute pièce de construction usée ou endommagée et ne plus utiliser l'appareil jusqu'à ce qu'il soit remis en état de service. En cas de besoin, n'utiliser que des pièces de rechange d'origine KETTLER.

L'appareil a été contrôlé par le TÜV (organisme de contrôle technique allemand) et doté du label de sécurité contrôlée GS.

Des réparations inadéquates et des modifications de construction (démontage de pièces d'origine, montage annexe de pièces non autorisées, etc.) risquent d'engendrer des dangers pour l'utilisateur. Des modifications de l'appareil, en particulier aux dispositifs de suspension, ne sont pas admissibles.

L'utilisation de l'appareil est autorisée pour des enfants jusqu'à 50 kg (ca. l'âge de 14 ans).

Dans le cas d’enfants plus jeunes (jusqu’à l’âge de 36 mois environ), l’utilisation de la balançoire n’est autorisée qu’avec un siège pour enfant approprié (par exemple art. n°

08355-000) à la place de la planchette car il n’est pas exclu que les forces de l’enfant ne suffisent pas à maintenir l’équilibre du poids du corps pendant le jeu.

L’appareil de jeu ne doit être employé que par des enfants qui disposent des facultés suffisantes. N’oubliez pas qu’au bout du compte vous restez toujours responsable d’un maniement sans danger de l’appareil.

Attention ! Pendant le montage du produit, maintenir les enfants à l'écart (petites pièces risquant d'être avalées).

F Instructions de montage

S'assurer que le jeu n'est mis en service que lorsque le montage a été effectué et contrôlé correctement par un adulte.

Instruire les enfants de l'utilisation correcte de l'appareil et attirer leur attention sur les dangers éventuels.

Considérez que le besoin naturel de jouer et le tempérament des enfants peuvent provoquer des situations imprévues excluant toute responsabilité de la part du fabricant.

Bien que les dangers soient en grande majorité exclus si l'appareil est utilisé conformément à sa finalité, il est préférable de surveiller l'exploitation du jeu.

Pour le nettoyage et l'entretien, employez des détersifs écophiles; n'utilisez jamais de substances agressives ou corrosives.

Lubrifiez les parties mobiles de la balançoire en utilisant quelques gouttes d'huile.

Remarque relative à la gestion des déchets : Les produits KETTLER sont recyclables. A la fin de sa durée d’utilisation, remettez l’appareil à un centre de gestion de déchets correct

Consignes de montage

S´assurer que toutes les pièces (liste récapitulative) ont été fournies et que l'envoi n'a subi aucun dommage pendant le transport. En cas de réclamation, on est prié de s'adresser á son concessionnaire.

Etudier les illustrations et procéder au montage dans l'ordre prévu par les différentes figures. Dans chacune d'elles l'ordre de montage est marqué par des majuscules.

La visserie nécessaire à chacune des opérations est représentée en bordure de chacune des figures. Observer strictement l'ordre d'utilisation des vis et écrous. L'outillage nécessaire se trouve dans le sachet avec les petites pièces.

L'appareil doit être monté soigneusement par une personne adulte. Dans le doute, demandez de l'aide à une personne techniquement versée.

N'oubliez pas que toute utilisation d'outils et toute activité artisanale présente toujours des risques de blessure. Travaillez avec soin et soyez prudents lors du montage de l'appareil!

Assurez que la zone de travail ne présente aucun risque. Ne laissez pas traîner par exemple des outils et rangez p. ex. le matériau d'emballage de manière à ce qu'il ne constitue pas de dangers. Des feuilles / sacs plastiques présentent un risque d'étouffement pour les enfants!

D'abord, assemblez toutes les parties sans serrer les vis et contrôlez leur bonne mise en place. Serrez à la main les écrous indesserrables jusqu'à perception de la résistance. Ensuite, serrez-les à fond contre la résistance (sûreté de serrage) à l'aide d'une clé. Après cet étape de montage, contrôlez le serrage de tous les assemblages à vis. Attention : des

écrous de sûreté desserrés ne peuvent pas être réutilisés (destruction de la sûreté de serrage) et sont à remplacer.

Nous nous réservons le droit de monter certains composants (tels que les bouchons des tubes), et ce, pour des raisons techniques.

F Instructions de montage

Liste des pièces de rechange

En cas de commande de pièces de rechange, nous vous prions de mentionner la référence article, le numéro de pièce de rechange, la quantité demandée et le numéro de série de l’appareil (voir Dessin des pièces de série). Exemple de commande : no. d'art. 08371-750 / no. de pièce de rechange 70132195 / no. de série ... Important : les pièces de rechange visser sont toujours facturèes et livrèes sans matèriel de vissage. Si vous avez besoin du matèriel de vissage correspondant, ceci doit être indiquè par le supplèment «avec matèriel de vissage» lors de la commande des pièces de rechange. Conservez l’emballage d’origine du produit afin de pouvoir l’utiliser ultérieurement comme emballage de transport. Il ne faut effectuer des retours de marchandises qu’après accord préalable et dans un emballage (intérieur) sûr pour le transport, si possible dans son carton original. Il est important d’établir une description de défaut détaillée / déclaration de dommages! KETTLER Benelux B.V. · Indumastraat 18 · NL–5753 RJ Deurne KETTLER Benelux B.V. · filiaal België · Brandekensweg 9 · B–2627 Schelle F KETTLER France · 5, Rue du Chateau · Lutzelhouse · F–67133 Schirmeck Cedex http://www.kettler.de

NL B NL Montagehandleiding

Liste de vérification (contenu de l’emballage)

E Gabarit pour système de serrage

Dessin et liste des pièces de rechange
