BEDIENUNGSANLEITUNG SCHAUKEL 8396-400 KETTLER

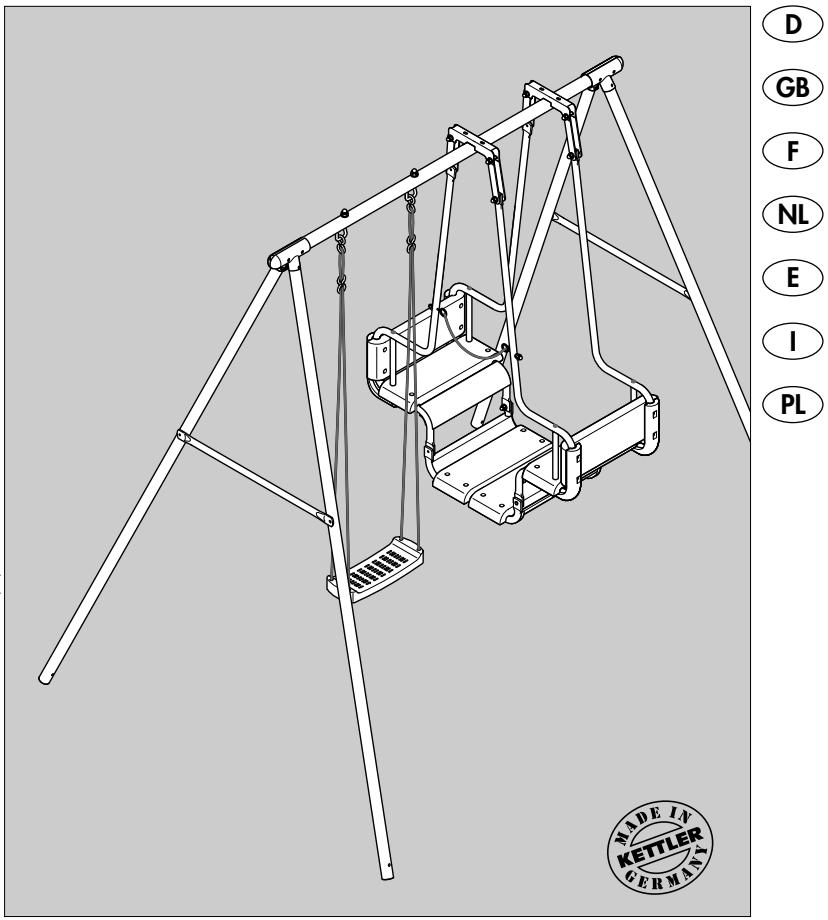

Montageanleitung und Handhabungshinweise Schaukel

Art.-Nr. 8396-400

FREIZEIT MARKE KETTLER

Wichtige Hinweise

Bittelesen Sie diese Anleitung vor der Montage und der ersten Benutzung auf-merksam durch. Sie erhalten wichtige Hinweise für ihre Sicherheit sowie den Gebrauch und die Wartung these KETTLER-Produktes. Bewahren Sie diese Anleitung zur Information bzw. für Wartungsarbeiten und Ersatzteilbestellungen sorgfähig auf.

Dieses KETTLER-Produkt wurde nach dem aktuellen Stand der Sicherheitsvorschriften konstruiert und unter einer ständigen Qualität überwachung gefertigt. Die hieraus gewonnenen Erkenntisse setzen wir in unsere Entwicklung einflieben. Aus thisem Grunde gehalten wir uns Änderungen in Technik und Design vor, um unseren Kunden immer eine optimale Produktqualität bieten zu können. Sollete esriotzdem Grund für Beanstandungen geben, wenden Sie sichitte an ihren Fachhandler.

Zu Ihrer Sicherheit

• Dieses Gerätarf nur für ihren bestimmungsgemäßen Zweck verwendet werden, d.h. als Kinderspielgerät für die Benutzung durch maximal ein Kind pro Sitzplatz bzw. pro Einzelspielgerät (Ausnahme: das Surfboard ist für maximal zwei Kinder zugelassen). Jegliche andere Verwendung ist unzulässig und möglicherweise gefährlich. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch einen nicht bestimmungsgemäßen Gebrauch verursicht wurden.
  Ein Aufstellen des Geräts ist nur im privaten, hääslichen Bereich gestattet. Eine Verwendung auf öffentlichen und halböffentlichen Spielplatzen sowie in Kindergärten ist unzulässig.

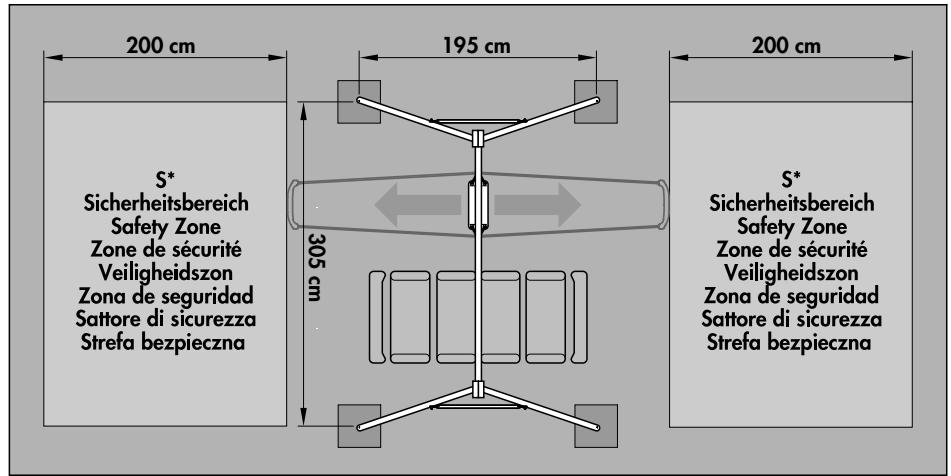

  Der Standort des Geräts muß so gewählt werden, daß ausreichende Sicherheitsabstände zu Hindernissen (Mauern, Zäunen, Bäumen) gewährleistet sind. In unmittelbarer Höhe von Hauptlaufrichtungen (Wege, Tore, Durchgänge) sollte das Aufstellen unterbleiben. Beachten Sie hierzu die Zeichnung zum Sicherheitsbereich!
  ■ Bedenken Sie, dass bei der Benutzung von Schaukeln, Klettergerüsten, Dreirädern u. ä. immer die Gefahr eines Sturzes, eines Kippens usw. für den Benutzer besteht.
  Der Untergrund im Spiel- und Sicherheitsbereich sollte aus nicht gebundenem, stoßdämpfendem Boden bestehen.

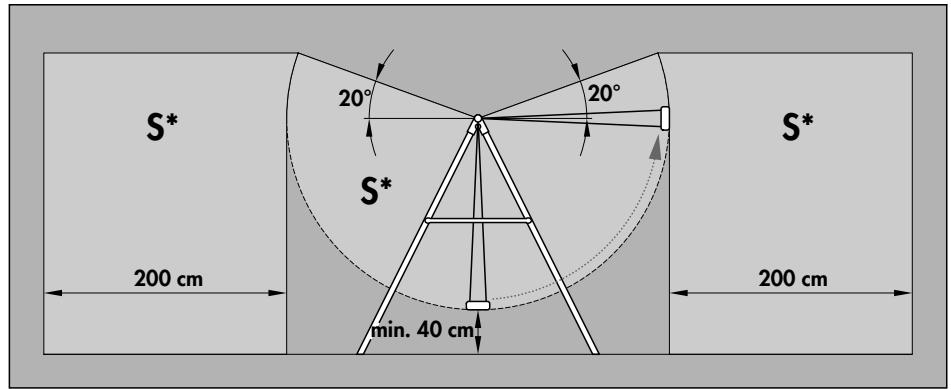

  Achten Sie auf eine ausreichende Bodenfreiheit der Schaukelelemente von mindestens 40~cm

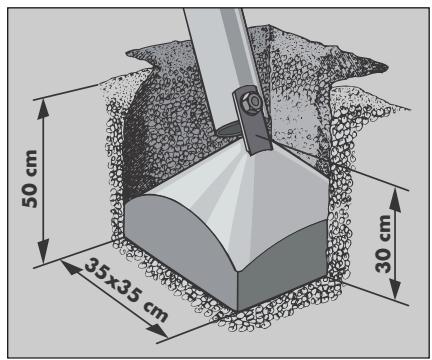

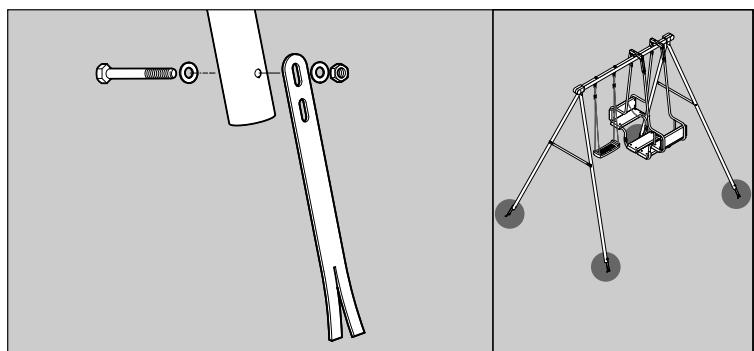

  Ein kippsicherer Stand des Gerätes muss gewährleistet sein. Achten Sie deshalb unbedingt darauf, dass es mit den beigeufigsten Bodenankern und gemäß unserer Zeichnung einbetoniert wird.
  ■ Beschädigte Bauteile können die Sicherheit der Kinder gefährden und die Lebensdauer des Geräts beeinträchtigen. Führren Sie im Abstand von 1-3 Monaten, dem Spielbetrieb angemessen, regelmäßig Kontrollen aller Bauteile auf mögliche Schäden und gelöste Verbindungen durch.
  ■ Kontrollieren Sie vor jeder Benutzung des Gerätes immer alle Schraub- und Steckverbindungen sowie die jeweiligen Sicherungseinrichtungen auf ihren korrekten Sitz.

D Wichtige Hinweise

■ Beschädigte oder verschlissene Bauteile sind freiort auszutauschen und das Gerät ist bis zur Instandsetzung nicht mehr zu benutzen. Im Bedarfsfall sollen den Sie ausschließlich Original KETTLER-Ersatzteile verwenden.
Das Gerat ist TÜV-GS-geprüft.
Durch unsachgemäße Reparaturen und bauliche Veränderungen (Demontage von Originalteilen, Anbau von nicht zulässigen Teilen, etc.) können Gefahren für den Benutzer entstehen. Veränderungen am Gerät, insbesondere an den Aufhängevorrichtungen, sind unzulässig.
Die Benutzung des Geräts ist zulässig für Kinder bis zu 14 Jahren (50 kg).
■ Bei kleineren Kindern ist die Benutzung nur mit Hilfeststellung einer erwachsenen Person gestattet, da nicht auszuschreiben ist, dass die Kräfte des Kindes nicht ausreichen das eigene Körpergewicht während des Spielens im Gleichgewicht zu halten.

Zur Handhabung

■ Stellen Sie sicher, daß der Spielbetrieb erst aufgenommen wird, nachdem die Montage ordnungsgemäß von einer erwachsenen Person durchgeführt und kontrolliert worden ist.
■ Unterweisen Sie die Kinder im richtigen Umgang mit dem Gerät und machen Sie sie auf mögliche Gefahren aufmerksam.
Bedenken Sie, daß es durch das natürliche Spielbedürfnis und Temperament der Kinder zu unvorhersehbaren Situationen kommt kann, die eine Verantwortung seitens des Herstellers ausschreiben.
■ Obwohl bei bestimmungsgemäßem Einsatz des Geräts Gefährdungen der Kinder weltgehendst ausgeschlossen sind, sollen den Spielbetrieb beaufsichtigen.
■ Verwenden Sie zur Säuberung und Pflege umweltfreundliche, keinesfalls aggressive oder atzende Mittel.
Geben Sie regelmäßige eine Tropfen Öl an die beweglichen Teile.

Montagehinweise

■itte prifen Sie, ob alle zum Lieferumfang gehorend Teile vorhanden sind (s. Checklste) und ob Transportschaden vorliegen. Sollte es Anlauf für Beanstandungen geben, wenden Sie sichitte an ihren Fachhändler.

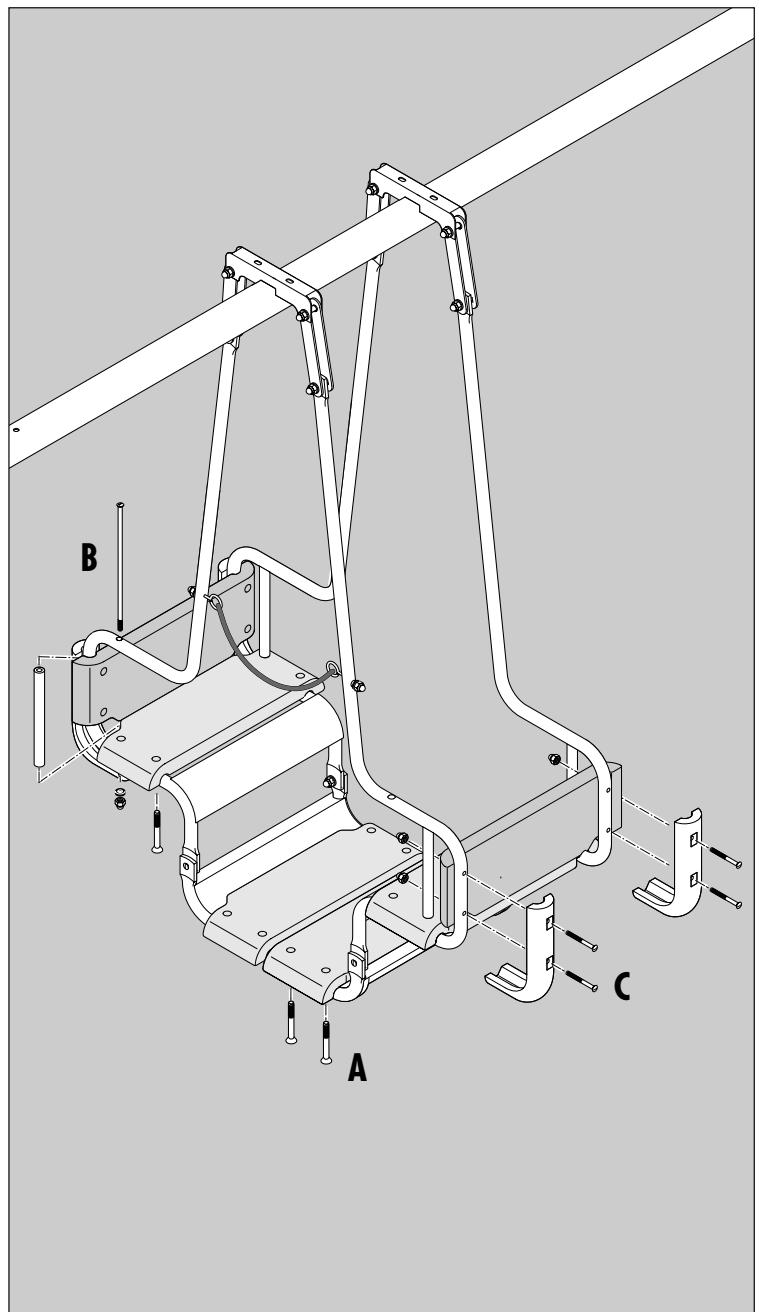

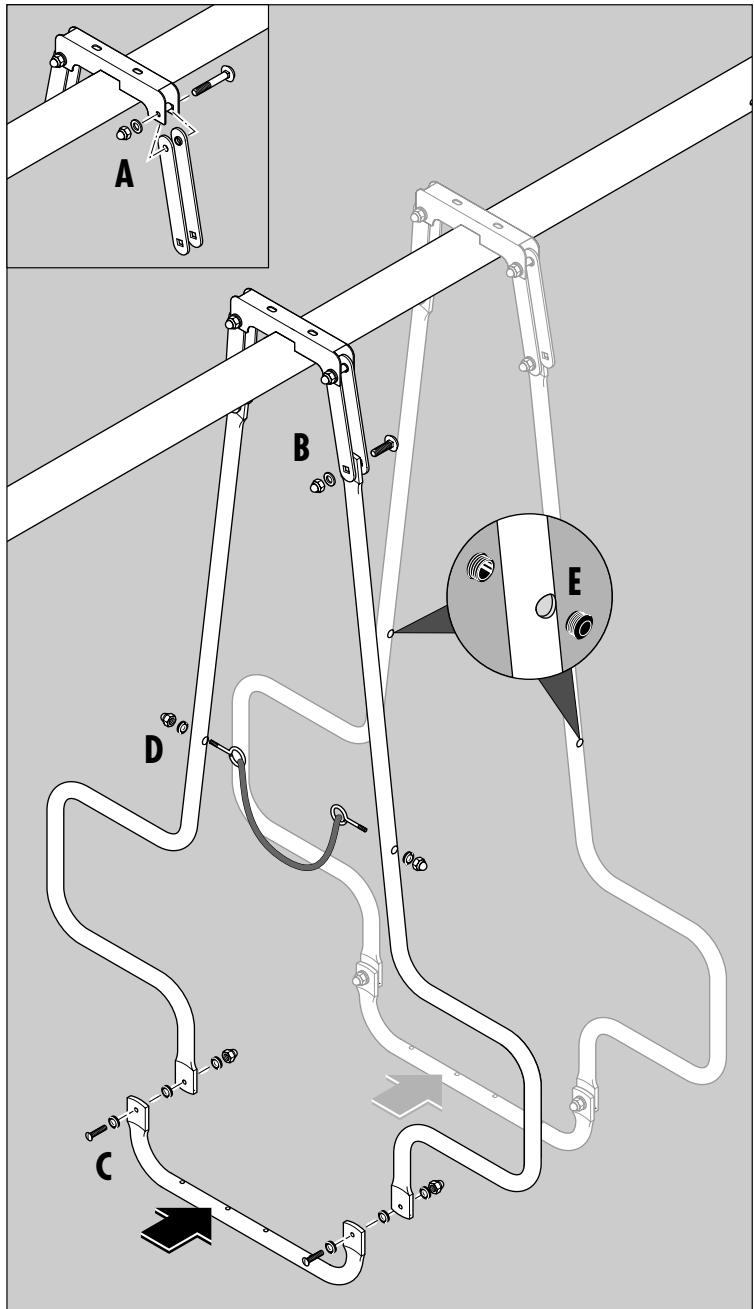

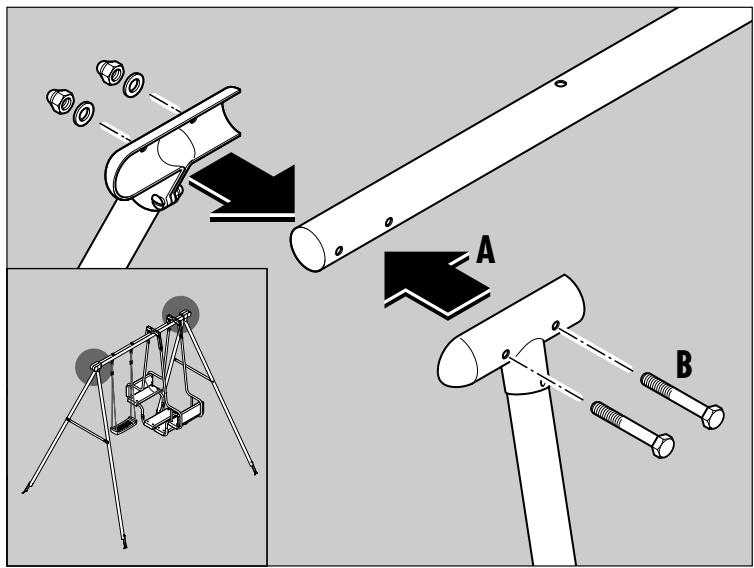

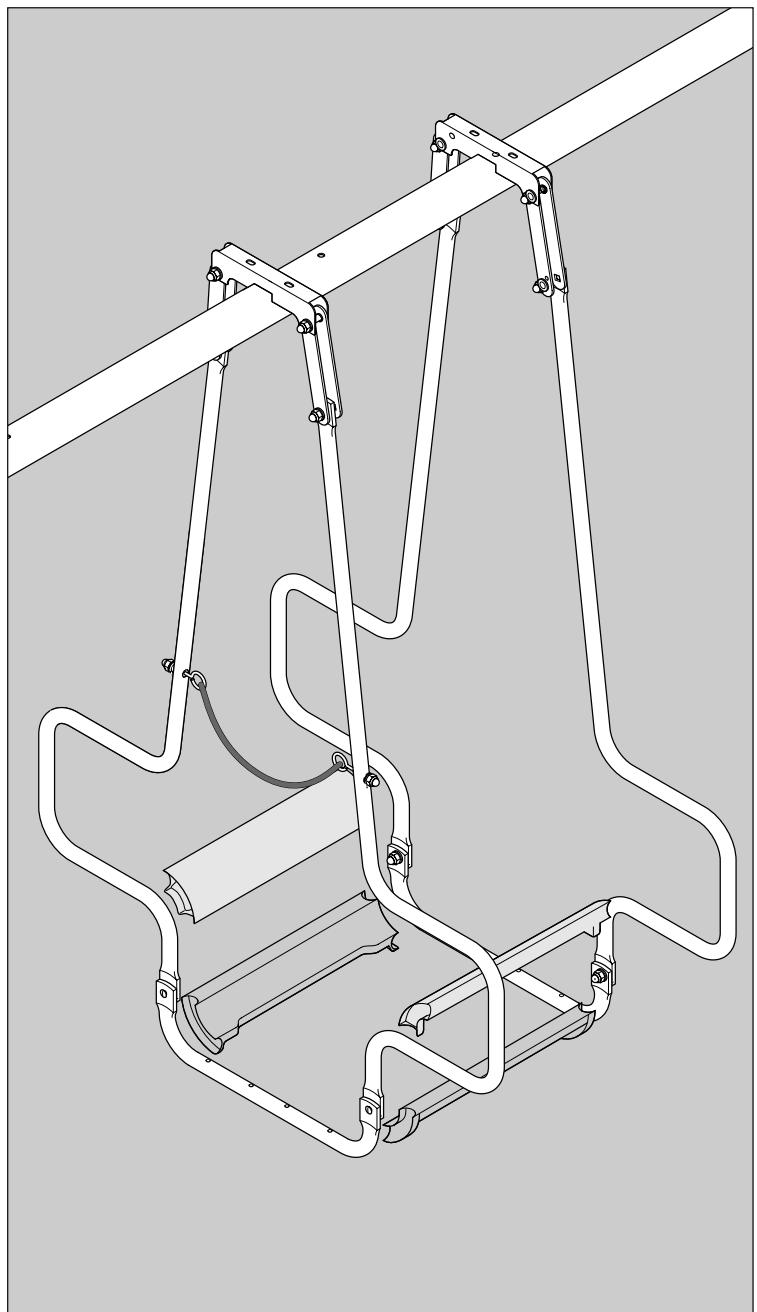

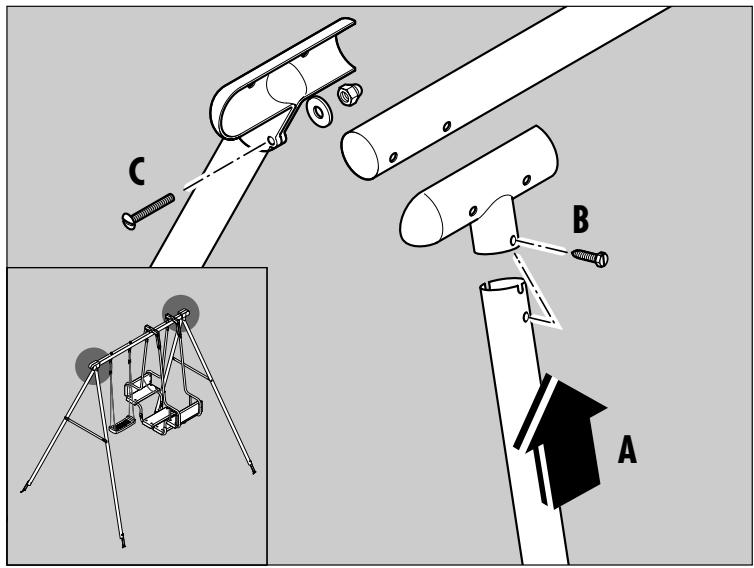

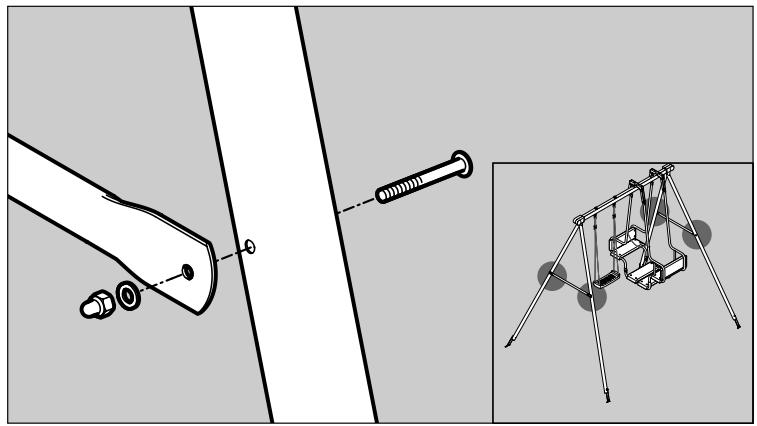

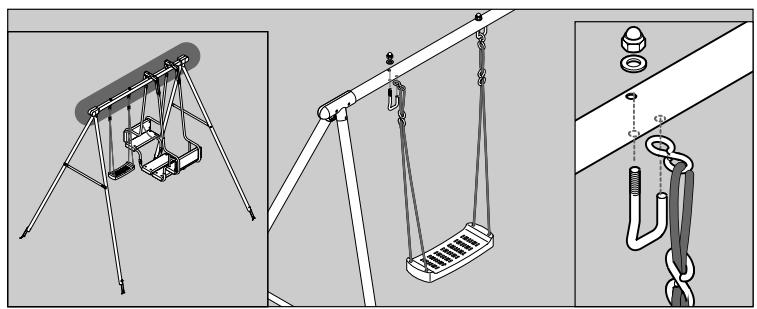

Sehen Sie sich die Zeichnungen in Ruhe an, und montieren Sie das Gerät entsprechend der Bilderfolge. Innerhalb der einzelnen Abbildungen ist der Montageablauf durch Großbuchstaben vorgegeben.

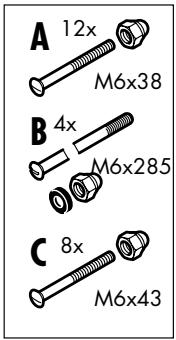

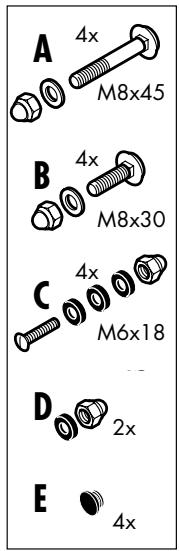

Das für einen Montageschrift notwendige Verschraubungsmaterial ist in der dazugehörigen Bildleiste dargestellt. Setzen Sie das Verschraubungsmaterial exakt entsprechend der Abbildungen ein. Alles erforderliche Werkzeug finden Sie im Kleinteilebeutel.
Die Montage des Gerätes muß sorgfältig und von einer erwachsenen Person vorgenommen werden. Nehmen Sie im Zweifelsfall die Hilfe einer weiteren, technisch begaben Person in Anspruch.

D Wichtige Hinweise

■ Beachten Sie, dass bei jeder Benutzung von Werkzeug und bei handwerklichen Tätigkeiten immer eine mögliche Verletzungsgefahr besteht. Gehen Sie daher sorgfältig und umsichtig bei der Montage des Gerätes vor!
Sorgen Sie für eine gefahrenfreie Arbeitsumgebung, halten Sie z. B. kein Werkzeug umherliegen. Deponieren Sie z. B. Verpackungsmaterial so, dass keine Gefahren davon ausgegeben konnen. Bei Folien/Kunststofftügen für Kinder Erstickungsgefahr!
■itte verschrauben Sie zunachst alle Teile lose und kontrollieren Sie deren richtigen Sitz. Drehen Sie die selbstsichernden Muttern bis zum spürbaren Widerstand zuerst mit der Hand auf, anschließendziehen Sie sie gegen den Widerstand (Klemmsicherung) mit einem Schraubenschlüssel rechtig fest. Kontrollieren Sie alle Schraubverbindungen nach dem Montageschrift auf festen Sitz. Achtung: wieder geloste Sicherheitsmuttern werden unbrauchbar (Zerstörung der Klemmsicherung) und sind durch Neue zu ersetzen.
■ Aus fertigungstechnischen Gründen behalten wir uns die Vormontage von Bauteilen (z.B. Rohrstopfen) vor.

Ersatzteilbestellung

Geben Sie bei Ersatzteilbestellungenitte die vollständige Artikelnummer, die Ersatzteil- nummer, die benöttige Stuckzahl sowie die unten aufgestempelte Kontrollnummer an.

Bestellbeispel: Art.-Nr. 8371-700/Ersatzteil-Nr. 9428 0303 /1 Stück /Kontrroll-Nr: ....

Wichtig: Zu verschraubende Ersatzteile werden grundsätzlich ohne Verschraubungsmaterial berechnet und geliefert. Falls Bedarf an entsprechendem Verschraubungsmaterial besteht, ist diese durch den Zusammen „mit Verschraubungsmaterial" bei der Ersatzteilbestellung anzuge-ben.

Heinz Kettler GmbH & Co. KG

Postfach 1020 D-59463 Ense-Parsit

Kettler Austria GmbH

Elsenwang 119·A-5322 Hof bei Salzburg

http://www.kettler.net

Checkliste (Packungsinhalt)

GB Checklist (contents of packaging)
F Lieste de verification (contenu de l'emballage)

E Listadecontrol的内容ido del paquete)
1 LiSta di controlo (contenuto del pacco)
PL Listakontrolna (zawartosc opakowania)

NL Checkliest (verpakkingsinhoud)

	1	√		1			1
							2
	4			6			8
				2			4
	2			2			4
	4			4			4
				2			4

M6x285	4
M6x55	4
M6x43	8
M6x38	12
M6x18	4
M8x40	4
M10x70	4
M8x55	4

M8x45	4
M8x30	4
4,8x16	4
M6	34
M8	12
M10	6
M8	4
PVC	22
ø16	20
ø21	4
ø25	2

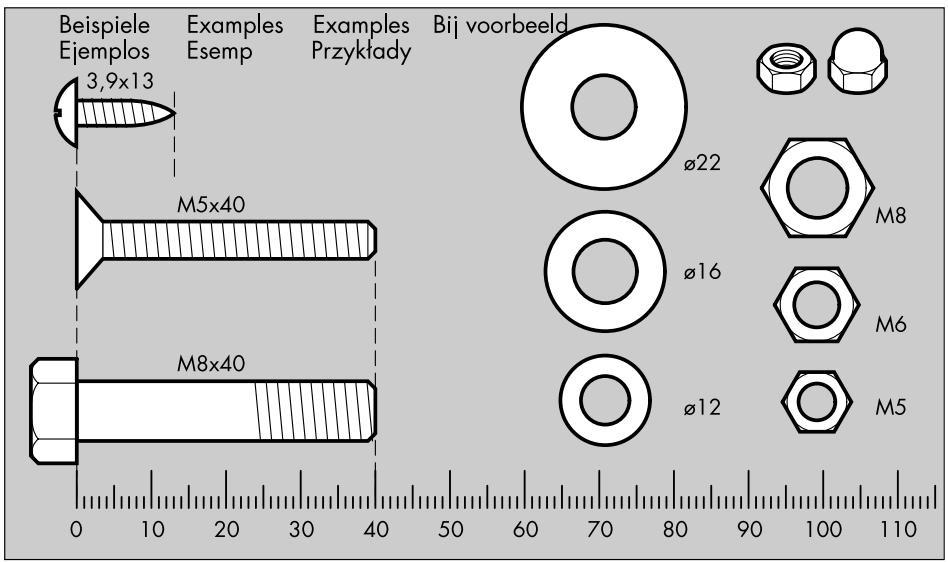

Messhilfe für Verschraubungsmaterial

GB Measuring help for screw connections E Ayuda para la medicacion de los tornillos
F Gabarit pour système de serrage Misure per i materiali di avvitamento
NL Meethulp voor schroefmaterialiaal PL Wzornik do połçćenś robowych

1

2

3

4

5

6

7

8

9

Ersatzteilzeichnung

GB Spare parts drawing and list
F Dessin et liste des pieces de rechange
NL Reserveonderdeeltekening en -liest

Teil Bezeichnung Stück Ersatzteil-Nr. Nr. fur 8396-400

1 Firstrohr 1 94210546
2 Standrohr 4 94210427
3Klemmschalenpaar 2 94210147
4 Strebe 2 94210124
6 Schaukelhaken-Satz (Ø10mm, L-Form) mit Bef.-Mat. 1 94281777
7 Bodenanker-Satz (2 Stuck) 2 94281114
8 Schaukelsitz (kpl.) 1 94280100
9 Gondelhängerohr mit Buchse 4 94210770
10 GondelfuBrohr 2 94210772
11Hängelasche mit Buchse 8 94313018
12 Sitz-/Rückenelement 6 70120350
13 Radnabenbuchse fur Hängelaschen 8 10116011
14 Sicherheitsseil (komplett) 1 73702031
15 Satz Distanzschläuche (kpl. mit Schrauben M6x285mm 1 94280993
16 Buchse fur Gondelhängerohr 4 10116030
18 Schraubenbeutel für Grundgestell 1 94280555
19 Schraubenbeutel für Gondel 1 94280441
20 Abdeckstopfen für Gondel 4 10101121
21FuBhohrabdeckung 2 70130015
22 Bogenabdeckung 2 70130025
23 Pufferecke 4 70120400

Bei Reklamationenitte diese Kontrollnummer angegeben.
GB In case of complaint, please state this control number.
En cas de réclamation, prière de mentionner ce numéro de contrôle.
NL Bij reclamations dit controlenummer vermelden.
En caso de reclamacion indique este numero de control.
① In caso di reclami, siete pregati diindicare il seguente numero di controlo.
PL W przypadku reklamacje prosze podawac numer kontrlny.
