BEDIENUNGSANLEITUNG SCHAUKEL 8382-700 KETTLER

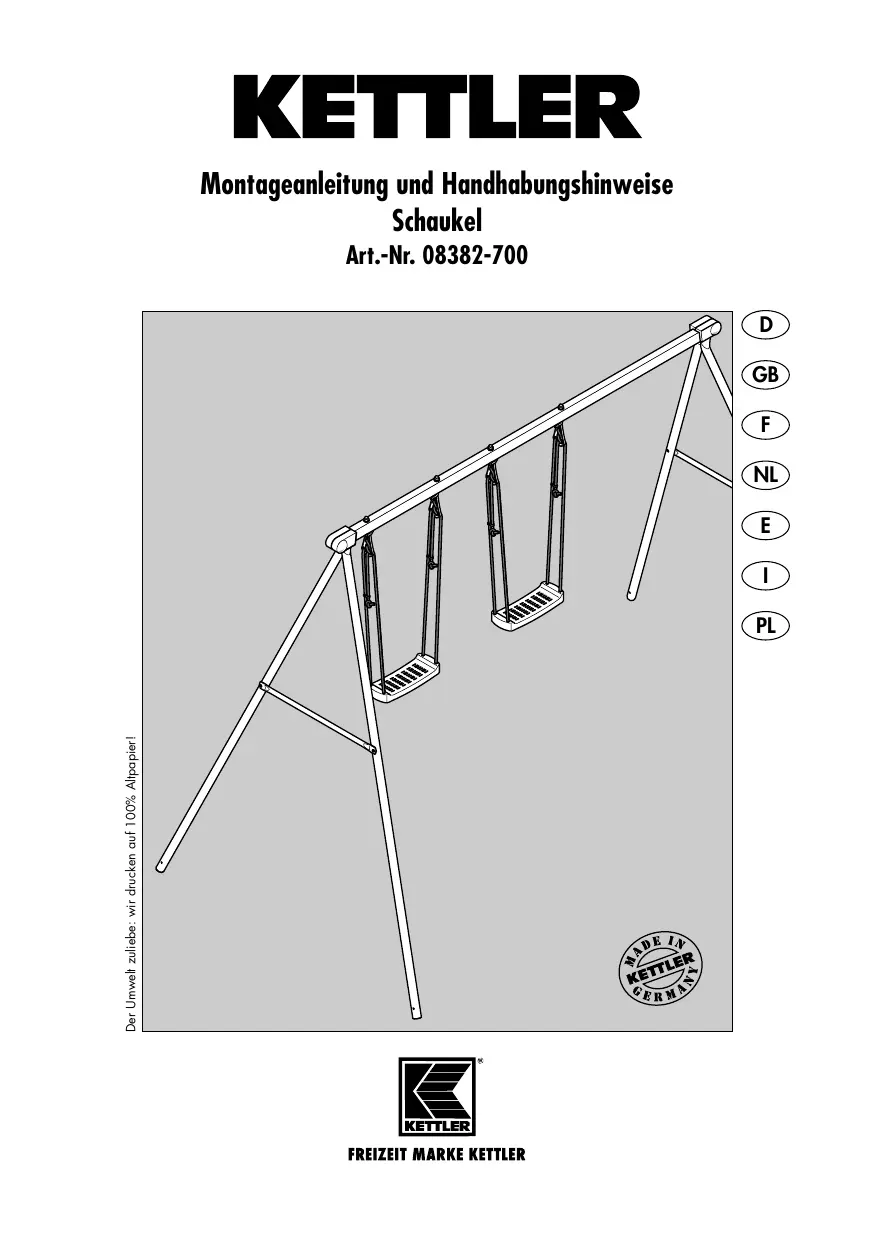

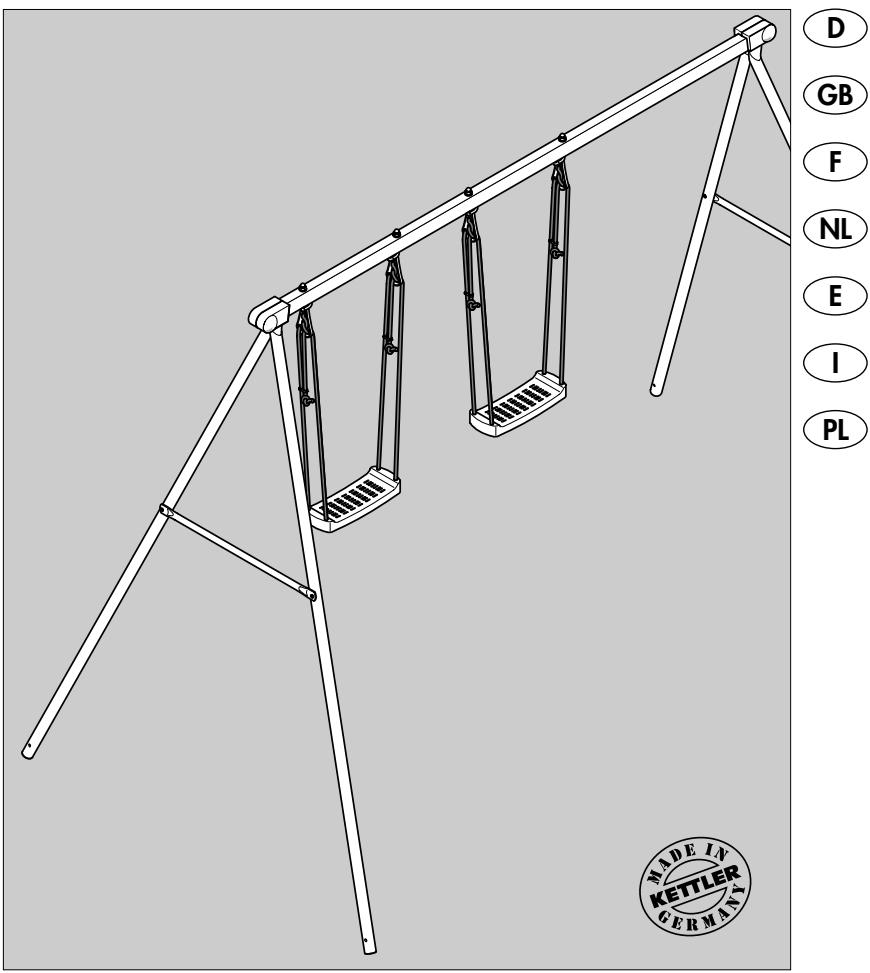

Montageanleitung und Handhabungshinweise Schaukel

Art.-Nr. 08382-700

FREIZEIT MARKE KETTLER
Der Umwelt zuliebe: wir drucken auf 100% Altpapier!

Bittelesen Sie diese Anleitung vor der Montage und der ersten Benutzung auf-merksam durch. Sie erhalten wichtige Hinweise für ihre Sicherheit sowie den Gebrauch und die Wartung theses KETTLER-Produktes. Bewahren Sie diese Anleitung zur Information bzw. für Wartungsarbeiten und Ersatzteilbestellungen sorgfähig auf.

Dieses KETTLER-Produkt wurde nach dem aktuellen Stand der Sicherheitsvorschriften konstruiert und unter einer ständigen Qualität überwachung gefertigt. Die hieraus gewonnenen Erkennnisse setzen wir in unsere Entwicklung einflieben. Aus thisem Grunde behalten wir uns Änderungen in Technik und Design vor, um unseren Kunden immer eine optimale Produktqualität bieten zu können. Sollte es trotzdem Grund für Beanstandungen geben, wenden Sie sichitte an ihren Fachhändler.

Zu Ihrer Sicherheit

Dieses Gerätarf nur für seinen bestimmungsgemäßen Zweck verwendet werden, d.h. als Kinderspielgerät für die Benutzung durch maximal ein Kind pro Sitzplatz bzw. pro Einzelspielgerät (Ausnahme: das Surfboard ist für maximal zwei Kinder zugelassen). Jegliche andere Verwendung ist unzulässig und möglicherweise gefährlich. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch einen nicht bestimmungs-gemäßen Gebrauch verursucht wurden.
Ein Aufstellen des Geräts ist nur im privaten, tatsächlichen Bereich im Freien gestattet. Eine Verwendung auf öffentlichen und halböffentlichen Spielplätzen sowie in Kindergarten ist unzulässig.

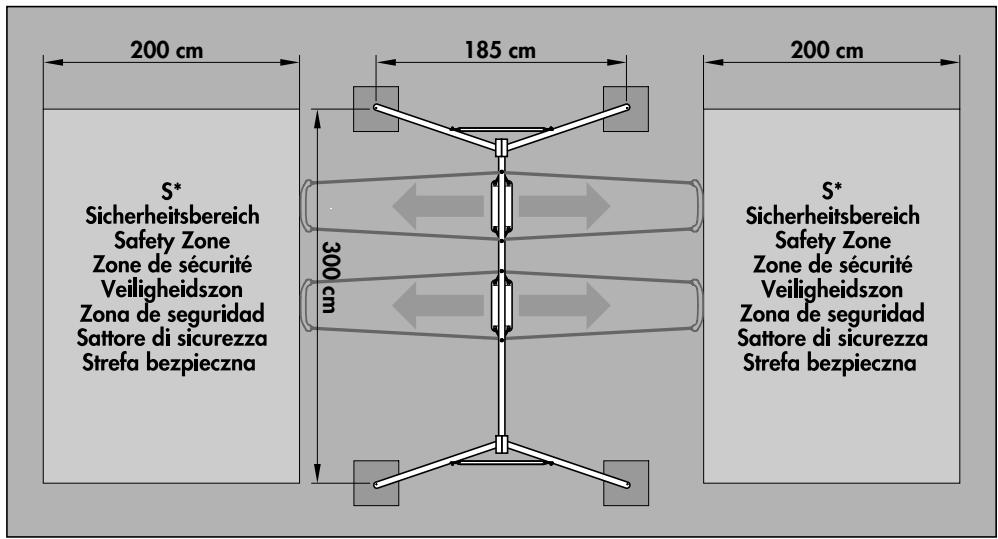

Der Standort des Geräts muß so gewählt werden, daß ausreichende Sicherheitsabstände (mindestens 2 m) zu Hindernissen (Mauern, Zäunen, Bäumen) gewährleistet sind. In unmittelbarer Höhe von Hauptlaufrichtungen (Wege, Tore, Durchgänge) sollte das Aufstellen unterbleiben. Beachten Sie hierzu die Zeichnung zum Sicherheitsbereich!
■ Bedenken Sie, dass bei der Benutzung von Schaukeln, Klettergerüsten, Dreirädern u. ä. immer die Gefahr eines Sturzes, eines Kippens usw. für den Benutzer besteht.
Der Untergrund im Spiel- und Sicherheitsbereich sollte eben, und aus nicht gebundenem, stoßdämpfendem Boden bestehen.

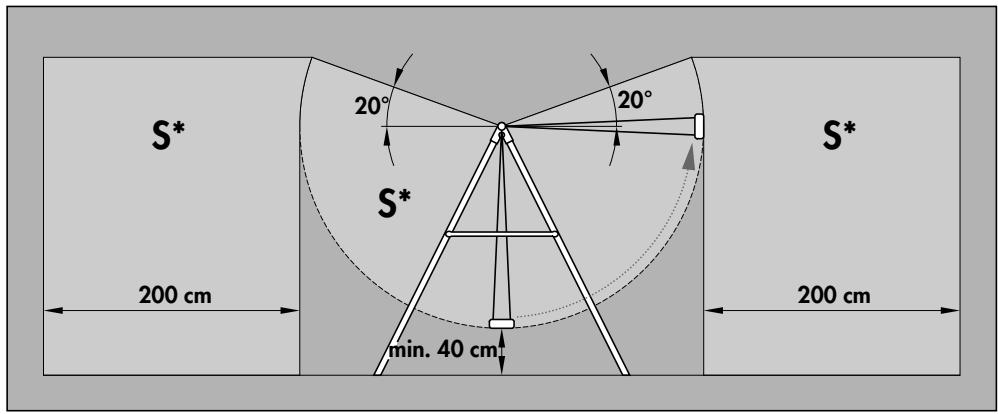

Achten Sie auf eine ausreichende Bodenfreiheit der Schaukelelemente von mindestens 40~cm

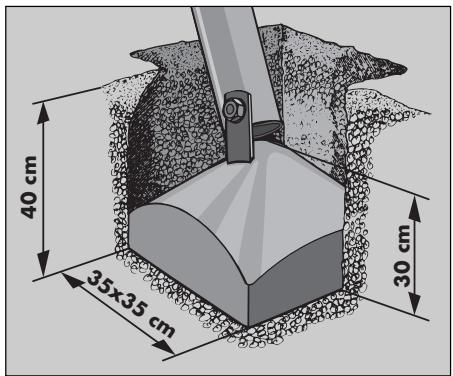

Ein kippsicherer Stand des Gerätes muss gewährleistet sein. Achten Sie deshalb unbedingt darauf, dass es mit den beigefugten Bodenankern und gemäß unserer Zeichnung einbetoniert wird.
■ Beschädigte Bauteile konnen die Sicherheit der Kinder gefährden und die Lebensdauer des Geräts beeinträchtigen. Führten Sie speziell zu Saisonbeginn und im Abstand von 1 - 2 Monaten, dem Spielbetrieb angemessen, regelmäßig Kontrollen aller Bauteile auf mögliche Schäden und gelöste Verbindungen durch.
■ Beschädigte oder verschlüssene Bauteile sind sofort auszutauschen und das Gerät ist bis zur Instandsetzung nicht mehr zu benutzen. Im Bedarfsfall sollenn Sie ausschließlich Ori-

ginal KETTLER-Ersatzteile verwenden.

Das Gerät ist TÜV-geprüft und mit dem GS-Zeichen versehen.
Durch unsachgemäße Reparaturen und bauliche Veränderungen (Demontage von Originalteilen, Anbau von nicht zulässigen Teilen, etc.) können Gefahren für den Benutzer entstehen. Veränderungen am Gerät, insbesondere an den Aufhängevorrichtungen, sind unzulässig.
Die Benutzung des Geräts ist zulässig für Kinder bis zu 50 kg (ca. 14 Jahren).
■ Kleinere Kinder (bis ca. 36 Monate) dürfen die Schaukel nur in Verbindung mit einem geeigneten Kindersitz (z. B. Art.-Nr. 08355-000) anstelle der Brettschaukel verwenden, da nicht auszuschreiben ist, dass die Kräfte des Kindes nicht ausreichen das eigene Körpergewicht während des Spielens im Gleichgewicht zu halten.
■itte beachten Sie, dass das Spielzeug nur von Kindern mit entsprechenden Fähigkeiten benutzt wird. Vergessen Sie nicht, dass letztendlich Sie die Sorge für einen gefahrlosen Spielbetrieb tragen.
Achtung! Halten Sie während der Montage des Produktes Kinder fern (verschluckbare Kleinteile).

Zur Handhabung

Stellen Sie sicher, daß der Spielbetrieb erst aufgenommen wird, nachdem die Montage ordnungsgemäß von einer erwachsenen Person durchgeführt und kontrolliert worden ist.
■ Unterweisen Sie die Kinder im richtigen Umgang mit dem Gerät und machen Sie sie auf mögliche Gefahren aufmerksam.
Bedenken Sie, daß es durch das natürliche Spielbedürfnis und Temperament der Kinder zu unvorhersehbaren Situationen kommt kann, die eine Verantwortung seitens des Herstellers ausschreiben.
■ Obwohl bei bestimmungsgemäßem Einsatz des Geräts Gefährdungen der Kinder weltgehendst ausgeschlossen sind, sollen den Spielbetrieb beaufsichtigen.
■ Verwenden Sie zur Säuberung und Pflege umweltfreundliche, keinesfalls aggressive oder atzende Mittel.
Geben Sie regelmäßig einige Tropfen Öl an die beweglichen Teile.
Entsorgungshinweis: KETTLER-Produkte sind recyclebar. Führn Sie das Gerät am Ende der Nutzungsdauer einer sachgerechten Entsorgung zu (örtliche Sammelstelle).

Montagehinweise

■ Bierte prufen Sie, ob alle zum Lieferumfang gehorenden Teile vorhanden sind (s. Checkiste) und ob Transportschäden vorliegen. Sollte es Anlauf für Beanstandungen geben, wenden Sie sichitte an ihren Fachhändler.

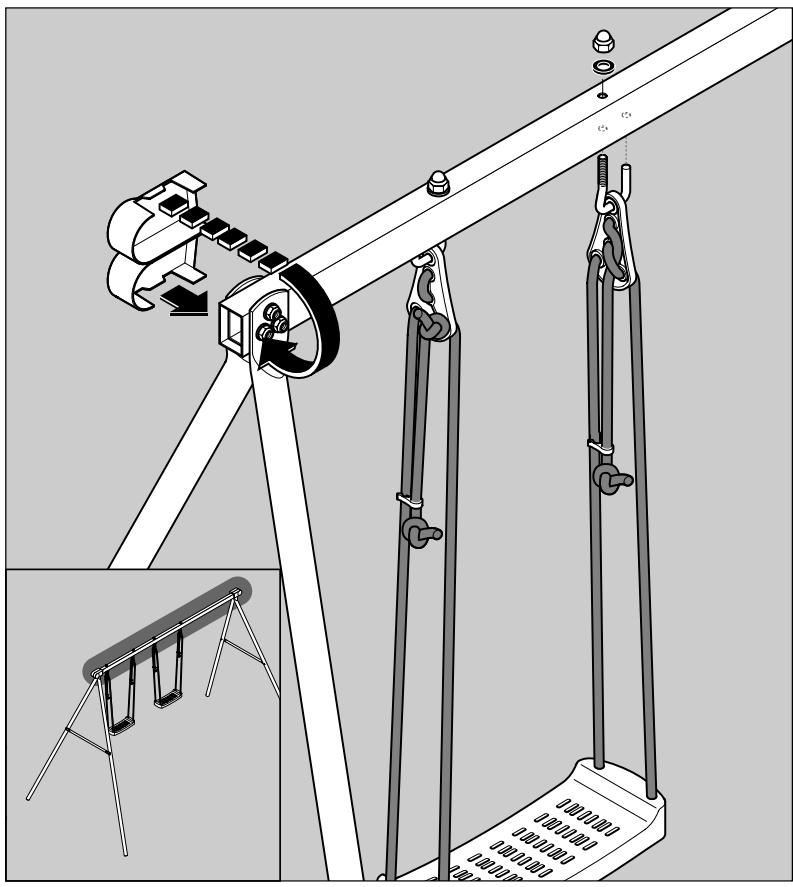

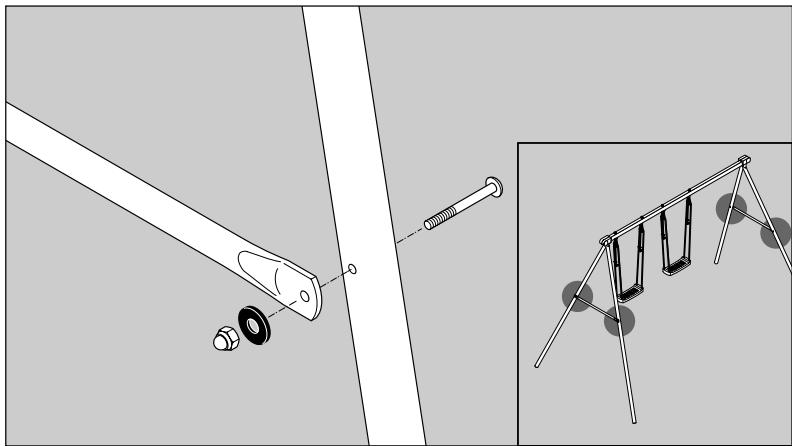

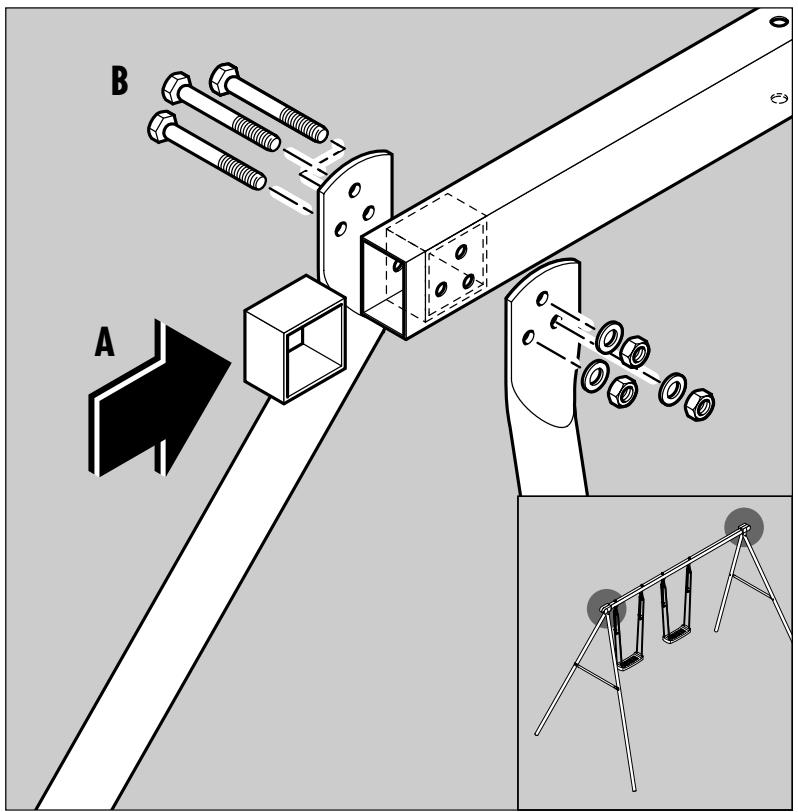

■ Sehen Sie sich die Zeichnungen in Ruhe an, und montieren Sie das Gerät entsprechend der Bilderfolge. Innerhalb der einzelnen Abbildungen ist der Montageablauf durch Großbuchstaben vorgegeben.
Das für einen Montageschrift notwithstanding Verschraubungsmaterial ist in der dazugehörigen Bildleiste dargestellt. Setzen Sie das Verschraubungsmaterial exakt entsprechend der

Abbildungen ein. Alles erforderliche Werkzeug finden Sie im Kleinteilebeutel.

Die Montage des Gerätes muß sorgfältig und von einer erwachsenen Person vorgenommen werden. Nehmen Sie im Zweifelsfall die Hilfe einer weiteren, technisch begabten Person in Anspruch.
■ Beachten Sie, dass bei jeder Benutzung von Werkzeug und bei handwerklichen Tätigkeiten immer eine mögliche Verletzungsgefahr besteht. Gehen Sie daher sorgfältig und umsichtig bei der Montage des Gerätes vor!
Sorgen Sie für eine gefahrenfreie Arbeitsumgebung, halten Sie z. B. kein Werkzeug umherliegen. Deponieren Sie z. B. Verpackungsmaterial so, dass keine Gefahren davon ausgeben konnen. Bei Folien/Kunststofftuten besteht für Kinder Erstickungsgefahr!
■ Bitte verschrauben Sie zunachst alle Teile lose und kontrollieren Sie deren richtigen Sitz. Drehen Sie die selbstsichernden Muttern bis zum spürbaren Widerstand zuerst mit der Hand auf, anschließendziehen Sie sie gegen den Widerstand (Klemmsicherung) mit einem Schraubenschlüssel richtig fest. Kontrollieren Sie alle Schraubverbindungen nach dem Montageschrift auf festen Sitz. Achtung: wieder gelöste Sicherheitsmuttern werden unbrauchbar (Zerstörung der Klemmsicherung) und sind durch Neue zu ersetzen.
Aus fertigungstechnischen Gründen behalten wir uns die Vormontage von Bauteilen (z.B. Rohrstopfen) vor.

Ersatzteilbestellung

Geben Sie bei Ersatzteilbestellungenitte die vollständige Artikelnummer, die Ersatzteil- nummer, die benöttigte Stuckzahl sowie die Seriennummer (siehe Ersatzteilzeichnung) an.

Bestellbeispel: Art.-Nr. 08382-700 /Ersatzteil-Nr. 10100016/ Stuck /Seriennummer: ....

Wichtig: Zu verschraubende Ersatzteile werden grundsätzlich ohne Verschraubungsmaterial berechnet und geliefert. Falls Bedarf an entsprechendem Verschraubungsmaterial besteht, ist das sie des durch den Zusatz „mit Verschraubungsmaterial" bei der Ersatzteilbestellung anzugehen.

HEINZ KETTLER GmbH & Co.KG - SERVICECENTER - Henry-Everling-Str. 2 - D-59174 Kamen Tel.: 02307 / 974-111 Fax: 02307 / 974-295 eMail: [e-mail]
KETTLER Austria GmbH·Ginzkeyplatz 10·5020 Salzburg
CH Trisport AG · Im Bosch · CH-6331 Hūnenberg

www.kettler.de

Checkliste (Packungsinhalt)

GB Checklist (contents of packaging)
F Llte de verificaton (contenu de l'emballage)
NL Checklilst (verpakkingsinhould)

E Listadecontrol (contentodel paquete)
1 List di controllo (contenuto del pacco)
PL Listka kontrlna (zawartosc opakowania)

	1
	4
	2
	2
	2
	2
	4

M6x50	4
M8x60	6
M8x50	4
M6	4
M8	4
M8	10
∅16	14
PA∅15,5/6,4	4
PA∅15,5/8,4	4
L	4

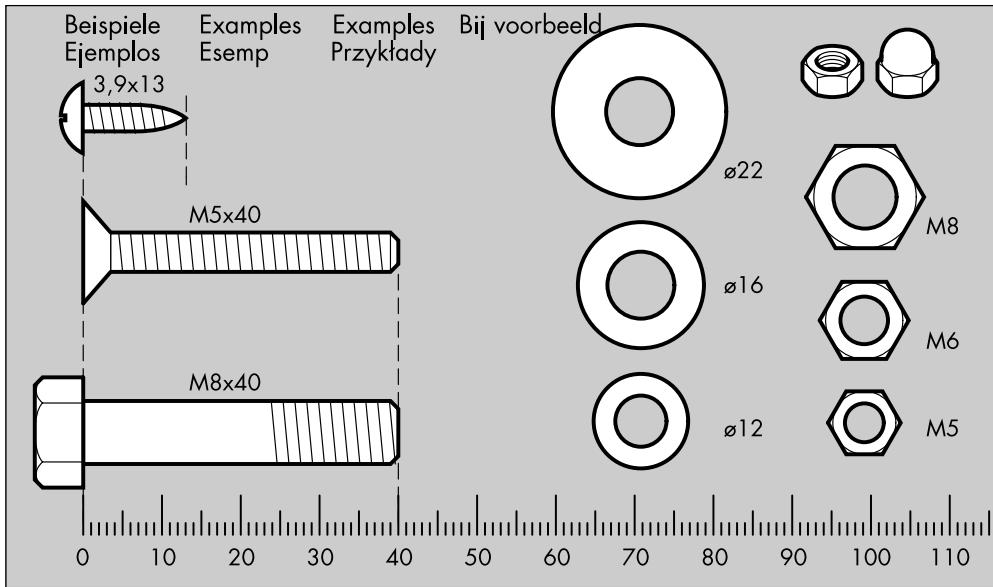

Messhilfe für Verschraubungsmaterial

GB Measuring help for screw connections
E Ayuda para la medicacion de los tornillos
F Gabarit pour système de serrage
1 Misure per i materiali di avvitamento
NL Meethulp voor schroefmaterialiaal
PL Wzornik do połoczneśrubowych

1

2

3

4x

015,5/8,4

4x

M8

4

4x

M8x50

8x

016

4x

M8

5

Ersatzteilzeichnung

GB Spare parts drawing and list
F Dessin et liste des pieces de rechange
NL Reserveonderdeeltekening en -liest

Teil	Bezeichnung	Stück	Ersatzteil-Nr.
Nr.			für 08382-700

1	Firststange	1	94211235
2	Standrohr	4	94211111
3	Firstrohrabdeckung	2	70130030
4	Strebe	2	94210124
5	Stützrohr	2	97200975
6	Schaukelhaken (ø8mm, L-Form)	4	25038245
7	Bodenanker	4	17015410
8	Schaukelsitz (kpl.)	2	94280302
9	Schaukelseil (kpl.)	4	73701035
10	Seileinhängung	4	70132194
11	Klemme	4	70132195
12	Schraubenbeutel	1	94280550

Zubehörmontage

GB Accessory assembly
F Montage des accessoires
NL Montage van de accessories
