BEDIENUNGSANLEITUNG RACER GT KETTLER

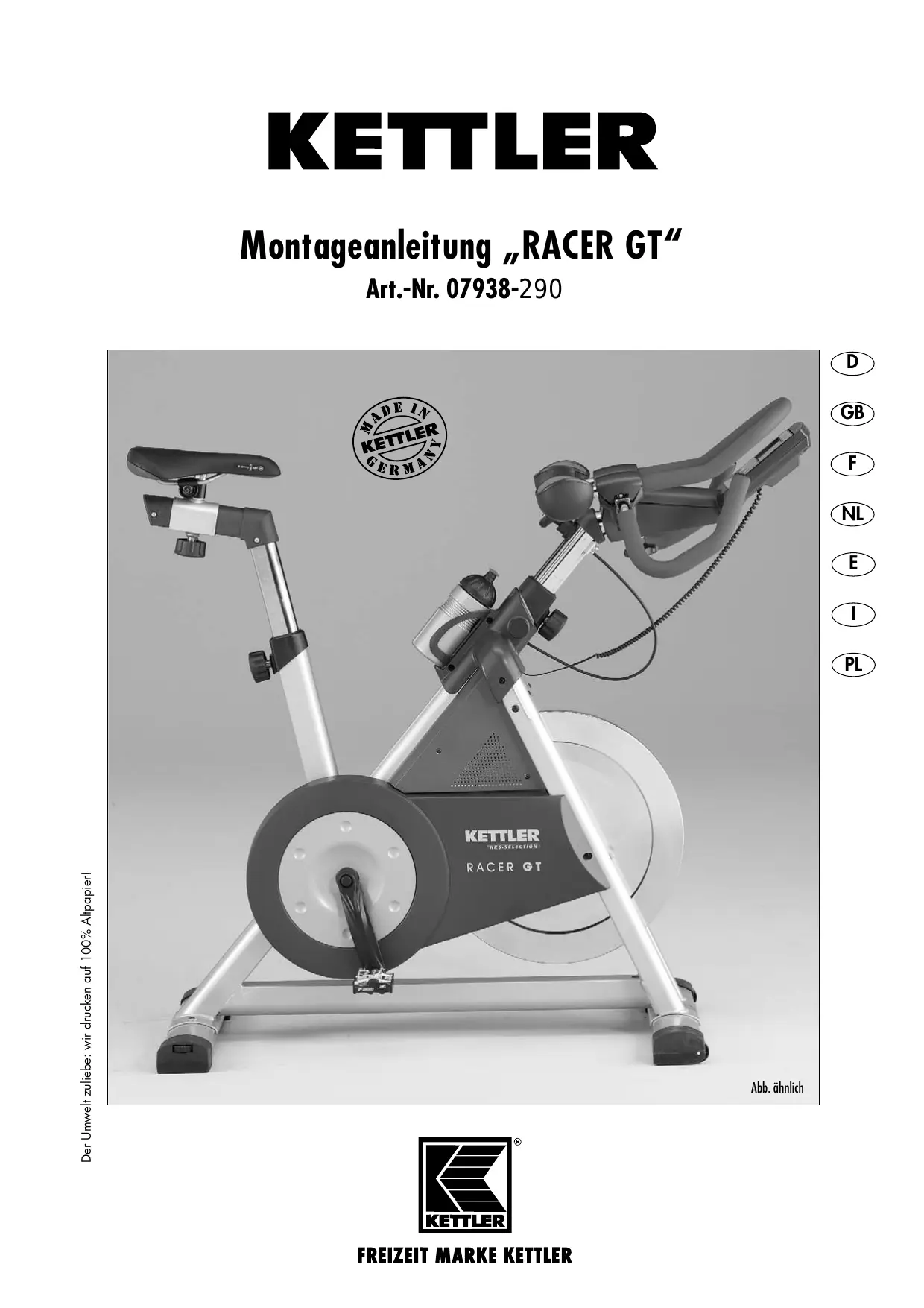

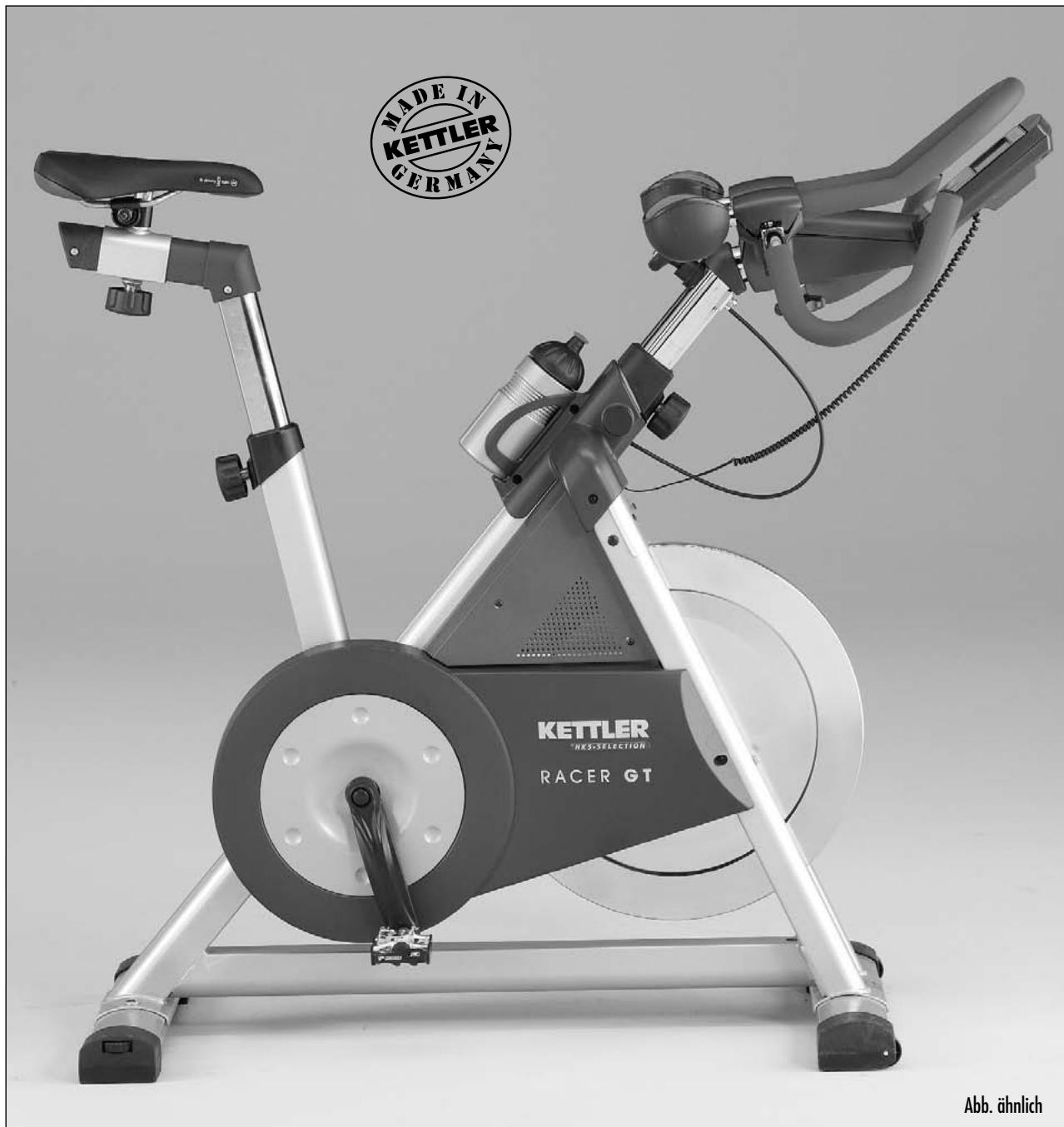

Montageanleitung „RACER GT"
Art.-Nr. 07938-290
Bitte lessen Sie diese Anweisung vor der Montage und der ersten Benutzung aufmerksam durch. Sie erhalten wichtige Hinweise für ihre Sicherheit sowie den Gebrauch und die Wartung des Gerätes.
Zu Ihrer Sicherheit
Das Gerätarf nur für seinen bestimmungsgemäßen Zweck verwendert werden, d.h. für das Körpertraining erwachsener Personen.
■ Jegliche andere Verwendung ist unzulässig und möglicherweise gefährlich. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch nicht bestimmungsgemäßen Gebrauch verursicht werden.
■ Sie trainieren mit einem Gerät, das sicherheitstechnisch nach neusten Erkenntnissen konstruiert wurde. Mögliche Gefahrenstellen, die Verletzungen verursachen können, sind bestmöglich vermieden und abgeschichert.
Durch unsachgemäß Reparaturen und bauliche Veränderungen (Demontage von Originalteilen, Anbau von nicht zulässigen Teilen, usw.) können Gefahren für den Benutzer entstehen.
■ Beschädigte Bauteile können ihre Sicherheit und die Lebensdauer des Gerätes beeinträchtigen. Tauschen Sie deshalb beschädigte oder verschlüssene Bauteilesofar aus und entziehen Sie das Gerät bis zur Instandsetzung der Benutzung. Verwenden Sie im Bedarfsfall nur Original KETTLER-Ersatzteile.
■ Führn Sie ca. alle 1 bis 2 Monate eine Kontrolle aller Geräteile, insbesondere der Schrauben und Muttern durch. Dies gilt insbesondere für die Sattel- und Grifflügelbefestigung.
Um das konstruktiv vorgegebene Sicherheitsniveau diesen Gerätes langfristig garantieren zu können, sollte das Gerät regelmäßig vom Spezialisten (Fachhandel) geprüft und gewartet werden (einal mal im Jahr).
Zur Handhabung
Stellen Sie sichere, daß der Trainingsbetrieb nicht vor der ordnungsgemäßen Ausführung und Überprüfung der Montage aufgenommen wird.
Machen Sie sich vor dem ersten Training mit allen Funktionen und Einstellmöglichkeiten des Gerätes vertraut.
■ Eine Verwendung des Gerätes in direkter Höhe von Feuchträumen ist wegen der damit verbundenen Rostbildung nicht zu empfehlen. Dies trifft vor allem auf die Reibfläche des Schwunggrades zu. Hat sich hier z.B. nach längerem Stillstand ein Rostfilm gebildet, ist dieser mit Schmrigelpapier oder Stahlwolle zu entfernen (keinesfalls einheiten!). Achten Sie auch daraufuf, dass keine Flüssigkeiten (Getränke, Schweiß, usw.) auf Teile des Gerätes gelangen. Dies könnte zu Korrosionen führen.
Das Trainingsgerät ist für Erwachsene konzipiert und keinesfalls als Kinderspielgerät geeignet. Bedenken Sie, daß durch das natürliche Spielbedürfnis und Temperament von Kindern oft unvorhergesehene Situationen entstehen können, die eine Verantwortung seitens des Herstellers ausschreiben. Wenn Sie Kinder dennoch an das Gerät setzen, sind diese auf die richtige Benutzung hinzuweisen und zu beaufsichtigen.
Der Heimtrainer entspricht der DIN EN 957 - 1/-5/-10, Klasse HC. Er ist dementsprechend nicht für dentherapeutischen Einsatz geeignet.
Ein eventuell auftretendes leises, bauartbedingtes Gerausch beim Auslauf der Schwungmasse hat keine Auswirkung auf die Funktion des Gerätes. Eventuell auftretende Gerausche beim Rückwärstreten der Pedalarme sind technisch bedingt und eben-falls absolut unbedenklich.
■ Weisen Sie anwesende Personen (insbesondere Kinder) auf mögliche Gefährdungen während der Übungen hin.
■ Beachten Sie, daß sich die schnell rotierende Schwungscheibe durch den Betrieb stark erhitzt.
■ Lassen Sie vor Aufnahme des Trainings durch ihren Hausarzt klären, ob Sie gesundheitlich für das Training mit dieser Gerät geeignet sind. Der arztliche Befund sollte Grundlage für den Aufbau Ihr's Trainingsprogrammes sein. Falsches oder übermöbiges Training kann zu Gesundheitsschäden führen.
■ Alle hier nicht beschrieben Eingriffe / Manipulationen am Gerät können eine Beschädigung hervorrufen oder auch eine Gefährung der Person bedeuten. Weitergehende Eingriffe sind nur vom KETTLER-Service oder von KETTLER geschultem Fachpersonal zulässig.
■ Im Zweifelsfall und bei Fragen wenden Sie sichitte an ihren Fachhändler.
Der Standort des Geräts muß so gewählt werden, daß ausrechende Sicherheitsabstände zu Hindernissen gewährleistet sind. In unmittelbarer Höhe von Hauptlaufrichtungen (Wege, Tore, Durchgänge) sollen das Aufstellen unterbleiben.
■Bi tte stennen Sie den Lenker und den Sattel so ein, dass Sie die fur ihre individuelle KörpergroBe komfortable Trainingsposition finden.
■ Verwenden Sie zur Säuberung und Pflege umweltfreundliche, keinesfalls aggressive oder ätzende Mittel.
Drehen Sie den Griff für die Bremseinstellung nach dem Training unbedingt auf 0-Stellung zurück, um Hitzeinflüsse auf Bremsbeläge zu vermeiden.
■ Für die einwandfrei Funktion der Pulserfassung ist eine Spannung von mindestens 2, 7 Volt an den Batterieklemmen erforderlich (bei Geräten ohne Netzanschluß).
■ Bei dem Heimtrainer handelt es sich um ein drehzahlabhängig arbeitendes Trainingsgerät.
■ Es ist darauf zu achten, dass niemals Flüssigkeit in das Geräteinnere oder in die Elektronik des Gerätes gelangt. Dies gilt auch für Körperschweiß!
■ Kontrollieren Sie vor jeder Benutzung immer alle Schraub- und Steckverbindungen sowie die jeweiligen Sicherungseinrichtungen auf ihren korrekten Sitz.
■ Kontrollieren und justieren Sie die Bremsbeläge in regelmäßigen Zeitabständen.
■ Tragen Sie bei der Benutzung geeignetes Schuhwerk (Sportschuhe).
■ Alle elektrischen Geräte senden beim Betrieb elektramagnetische Strahlung aus. Achten Sie daraufuf, besonderss strahlungsintensive Geräte (z. B. Handys) nicht in direkter Höhe des Cockpits oder der Steuerungselektronik abzustellen, da sonst Anzeigewerte verfüllscht werden können (z. B. Pulsmessung).
Das Produkt ist nicht für Personen mit einem Körpergewicht von mehr als 130 kg geeignet.
Montagehinweise
■Bitte prufen Sie, ob alle zum Lieferumfang gehorenden Teile vorhanden sind (s. Checkliste) und ob Transportschäden vorliegen. Sollte es Anlaß für Beanstandungen geben, wenden Sie sichitte an ihren Fachhändler.
■ Sehen Sie sich die Zeichnungen in Ruhe an, und montieren Sie das Gerät entsprechend der Bilderfolge. Innerhalb der einzelnen Abbildungen ist der Montageablauf durch Großbuchstaben vorgegeben.
Die Montage des Gerätes muß sorgfältig und von einer erwachsenen Person vorgenommen werden. Nehmen Sie im Zweifelsfall die Hilfe einer weiteren, technisch begaben Person in Anspruch.
■ Beachten Sie, dass bei jeder Benutzung von Werkzeug und bei handwerklichen Tätigkeiten immer eine mögliche Verletzungsgefahr besteht. Gehen Sie dazu sorgfältig und umsichtig bei der Montage des Gerätes vor!
■ Sorgen Sie für eine gefahrenfreie Arbeitsumgebung, halten Sie z. B. kein Werkzeug umherliegen. Deponieren Sie z. B. Verpackungsmaterial so, dass keine Gefahren davon ausgegeben konnen. Bei Folien/Kunststoffüten für Kinder Erstickungsgefahr!
Das für einen Montageschrift notwendige Verschraubungsmaterial ist in der dazugehörigen Bildleiste dargestellt. Setzen Sie das Verschraubungsmaterial exakt entsprachend der Abbildungen ein. Alles erforderliche Werkzeug finden Sie im Kleinteilebutel.
■Bitte verschrauben Sie zunachst alle Teile lose und kontrollieren Sie deren richtigen Sitz. Drehen Sie die selbstsichernden Muttern
bis zum spürbaren Widerstand zuerst mit der Hand auf, anschleBendziehen Sie sie gegen den Widerstand (Klemmsicherung) mit einem Schraubenschlüssel richtig fest. Kontrollieren Sie alle Schraubverbindungen nach dem Montageschrift auf festen Sitz. Achtung: wieder geloste Sicherheitsmuttern werden unbrauchbar (Zerstörung der Klemmsicherung) und sind durch Neue zu ersetzen.
Zum Abziehen des Pedalarms entfernen Sie zuerst die Schutzkappe und Schraube (A). Halten Sie den Pedalarm fest und drehen Sie eine Schraube M12 (gehört nicht zum Lieferumfang) in die Gewindeöffnung (B). Nach einigen Umdrehungen können Sie den Pedalarm abnehmer (C).
■ Aus fertigungstechnischen Gründen behalten wir uns die Vormontage von Bauteilen (z.B. Rohrstopfen) vor.
Bewahren Sie die Originalverpackung des Gerätes gut auf, damit sie später u. U. als Transportverpackung verwendet werden kann.
HEINZ KETTLER GmbH & Co. KG · Postfach 1020 · D-59463 Ense-Parsit
KETTLER Austria GmbH · Gewerbesteße 2 · A - 5322 Hof / Sbg.
Trisport AG · Im Bösch 67 · CH-6331 Hünenberg
http://www.kettler.net
Trisport AG · Im Bösch 67 · CH-6331 Hūnenberg
http://www.kettler.net
Montagehandleiding
Messhilfe für Verschraubungsmaterial
GB Measuring help for screw connections
F Gabarit pour système de serrage
NL Meethulp voor schroefmaterial
Eine schwache oder erloschene Computeranzeige macht einen Batteriewechsel erforderlich. Der Computer ist mit zwei Batterien ausgestaffet. Nehmen Sie den Batteriewechsel wie folgt vor:
■ Nehmen Sie den Batteriefachdeckel ab und ersetzen Sie die Batterien durch zwei neue vom Typ AA 1,5V.
Achten Sie beim Einsatz der Batterien auf die Kennzeichnung im Batteriefachboden.
Sollte es nach dem Wiedereinschalten zu Fehlfunktionen kommt, klemmen Sie die Batterien noch einmal kurz ab und wieder an.
Wichtig: Aufgebrauchte Batterien fallen nicht unter die Garantiebestimmungen.
Verbrauchte Energiezellen)durfen nicht mehr in den Hausmull.
Bitte leisten Sie ihren Beitrag zum Umweltschutz und geben Sie verbrauchte Batterie beim Handel oder bei den Rücknahmestellen der Kommunen ab, damit die gesammelten Batterien anschließend ordnungsgemäß beseitigt oder umweltverträglich recycliert werden konnen.
GB Battery change
Geben Sie bei Ersatzteilbestellungenitte die vollständige Artikelnummer, die Ersatzteilnummer, die benotigte Stuckzahl und die
Seriennummer des Gerätes an.
Bestellbeispel: Art.-Nr. 07938-200 /Ersatzteil-Nr. 33100003 /2 Stück /Serien-Nr:
Wichtig: Zu verschraubende Ersatzteile werden grundsätzlich ohne Verschraubungsmaterial berechnet und geliefert. Falls Bedarf an entspruchendem
Verschraubungsmaterial besteht, ist diese durch den Zusatz "mit Verschraubungsmaterial" bei der Ersatzteilbestellung anzugegeben.
HEINZ KETTLER GmbH & Co. KG · Postfach 1020 · D-59463 Ense-Parsit
KETTLER Austria GmbH · Gewerbesteße 2 · A - 5322 Hof / Sbg.
Trisport AG · Im Bösch · CH-6331 Hünenberg
| Teil-Nr. | Bezeichnung | Stück | Ersatzmittel-Nr.für 07938-200 |
| 1 | Rahmen | 1 | 91111792 |
| 2 | Lenksäule | 1 | 97100474 |
| 3 | Griffbügel mit Griffschlauch | 1 | 97100467 |
| 4 | Griffschlauch für ø21x680 mm | 1 | 10118084 |
| 5 | Griffrohr | 1 | 97100515 |
| 6 | Griffschlauch für ø21x360 mm | 2 | 10118111 |
| 7 | Cockpit - UT (4274) mit Befestigung | 1 | 70125883 |
| 8 | Cockpit - OT (4273) | 1 | 70125882 |
| 9 | Computer ST 2550-9 | 1 | 67000744 |
| 10 | Sterngriffschaube M10 | 1 | 10103057 |
| 11 | Verkleidung links (3742) zu Armstütze | 1 | 70125875 |
| 12 | Armstütze links (3744) mit Schelle | 1 | 70125877 |
| 13 | Klemmblech für Griffrohr | 2 | 1701293A |
| 14 | Pedale (Paar), Typ VP-X93. | 1 | 33300007 |
| 15 | Griffschaube M16 mit Rastersift | 2 | 91170291 |
| 16 | Adapter für Bremsaufnahme (3745) | 1 | 70125896 |
| 17 | Pulsabnehmer P-03 | 1 | 67000653 |
| 18 | Lamellenstopfen ø25 mm | 2 | 10100030 |
| 19 | Verkleidung rechts (3741) zu Armstütze | 1 | 70125874 |
| 20 | Armstütze rechts (3743) mit Schelle | 1 | 70125876 |
| 21 | Sattelrohr | 1 | 97100451 |
| 22 | Gleitrohr (50x56x2x80mm) | 1 | 91160077 |
| 23 | Sattelrohrabdeckung rechts 3735 (mit Teil 24 bestellen) | 1 | 70125890 |
| 24 | Sattelrohrabdeckung links 3736 (mit Teil 23 bestellen) | 1 | 70125891 |
| 25 | Sattel (ROYAL 8451 T) | 1 | 72003012 |
| 26 | Abdeckkappe (3732) | 2 | 70125864 |
| 27 | Führungsstück (3733) | 4 | 70125862 |
| 28 | Gleitstück (3734) für Sattel- & Lenkerrohr | 2 | 70125863 |
| 29 | Griffschaube M12 | 1 | 91670087 |
| 30 | Bowdenzug (kpl.) mit Aufnahme 3750 und Stellmutter | 1 | 91140400 |
| 31 | Geschwindigkeitsabnehmer 1000 mm (mit Spiralkabel) | 1 | 67000660 |
| 32 | Magnetbügel (kpl.) mit Magneten | 1 | 67000215 |
| 33 | Antriebsrad D= 310mm mit VKT-Achse | 1 | 91130126 |
| 34 | Poly-V Riemen PJ8 1372 | 1 | 67005129 |
| 35 | Kugellager 6203 2RS (paarweise je Achse wechseln) | 2 | 33100003 |
| 36 | Federscheibe di=17,3 mm | 2 | 10601003 |
| 37 | Seegerring für D=17 mm | 1 | 10709021 |
| 38 | Schwungrad mit Freilaufeinheit kpl. | 1 | 97100483 |
| 39 | Zugfeder (f. Umlenkolle) D=3,5 mm und Befestigungs-Schraube | 1 | 25635052 |
| 40 | Halbleech | 1 | 91111793 |
| 41 | Abdeckung (3739) rechts Rahmenrohr | 1 | 70125892 |
| 42 | Abdeckung (3740) links Rahmenrohr | 1 | 70125893 |
| 43 | Rändelschaube (M6x18) | 1 | 10106006 |
| 44 | Einstellblech (4-7301) | 1 | 97201863 |
| 45 | Bodenrohr 80x33mm | 2 | 91111287-40 |
| 46 | Verstellschoner für Rohr 80x33 mm | 2 | 91170500 |
| 47 | Rollenschoner rechts, für Rohr 80x33 mm | 1 | 91170387 |
| 48 | Rollenschoner links, für Rohr 80x33 mm | 1 | 91170388 |
| 49 | Seitenblech links | 1 | 91111832 |
| 50 | Seitenblech rechts oben | 1 | 91111785 |
| 51 | Abdeckung und Blende (3737&3337) | 1 | 70125903 |
| 52 | Trinkflasche | 1 | 70190041 |
| 53 | Pedalarme paar | 1 | 33001021 |
| 54 | Stopfen 5,5x8 | 3 | 10130209 |
| 55 | Aufnahmeblech mit Spannrolle | 1 | 91140399 |
| 56 | Schweinohnt-Verkleidung (3780) mit Befestigung | 1 | 70125878 |
| 57 | Griffschaube M16 | 1 | 91170291 |
| 58 | Abdeckung (3738) | 1 | 70125905 |
| 59 | Magnetaufnahme (3805) mit Befestigung | 1 | 70125805 |
| 60 | Abdeckkappe (3751) | 1 | 70125872 |
Ersatzteilliste Heimtrainer „Racer GT"
| Teil-Nr. | Bezeichnung | Stück | Ersatzteil-Nr. für 07938-200 |
| 61 | Haltewinkel BD 1428 A | 2 | 1701428A |
| 62 | Abdeckkappen 13x8,5mm | 2 | 10101109 |
| 63 | Verstellkurve (3758) mit Feder und Bolzen | 1 | 70125894 |
| 64 | Montageblech (4-7297) | 1 | 97201867 |
| 65 | Verkleidungsblech (3-4428) | 1 | 91111795 |
| 66 | Sterngriffschaube M10x35 | 1 | 10103059 |
| 67 | Klemmschiene | 1 | 97201881 |
| 68 | Griffrohr rechts | 1 | 97100516 |
| 69 | Griffrohr links | 1 | 97100517 |
| 70 | Griffschraube M12 | 2 | 91170308 |
| 71 | Schraubenbeutel (ohne Abb.) | 1 | 91180376 |
