BEDIENUNGSANLEITUNG KH 3179 PARKSIDE

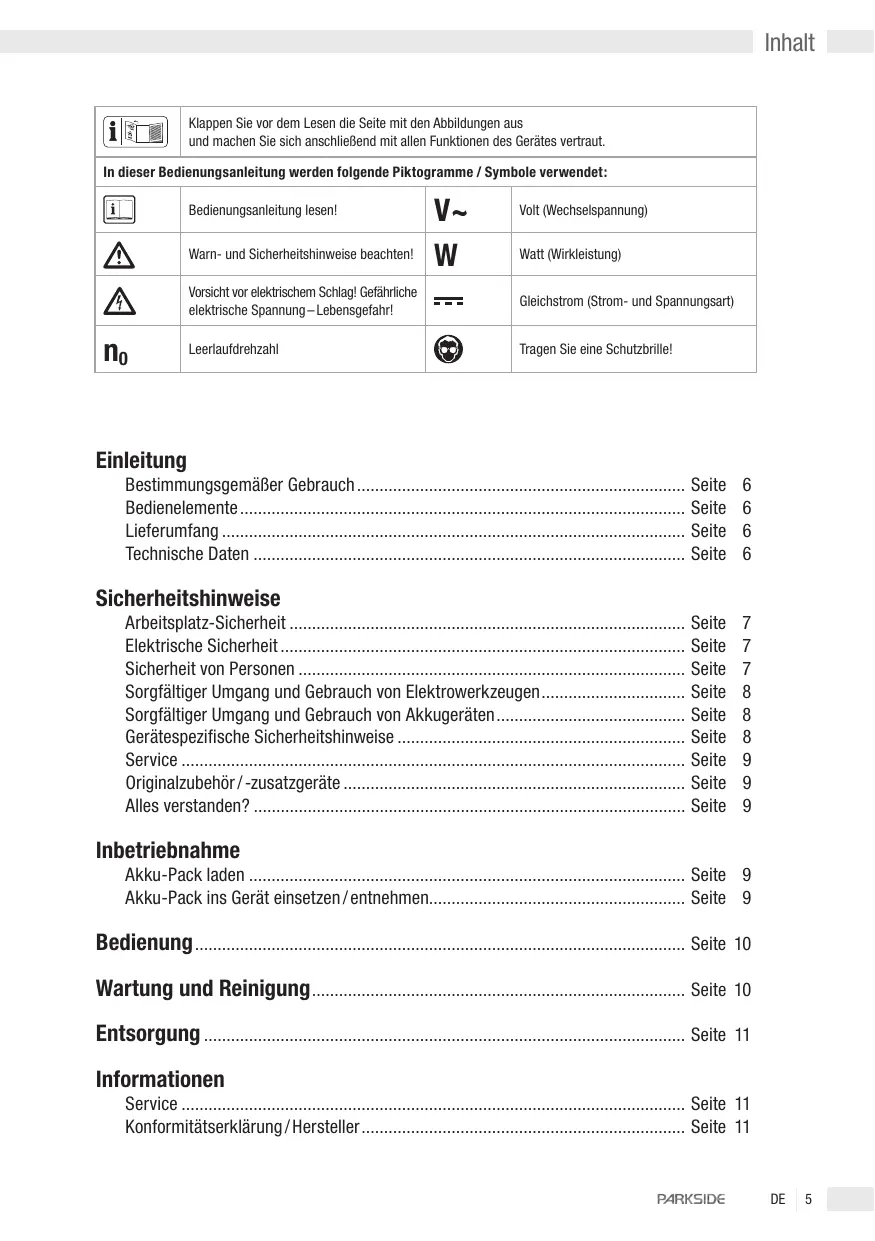

i	Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließlich mit allen Funktionen des Gerätes verbraut.
In dieser Bedienungsanleitung werden folgende Piktogramme / Symbole verwendet:
i	Bedienungsanleitunglesen!	V~	Volt (Wechselspannung)
!	Warn- und Sicherheitshinweise beachten!	W	Watt (Wirkleistung)
	Vorsicht vor elektrischem Schlag! Gefährliche elektrische Spannung-Lebensgefahr!	---	Gleichstrom (Strom- und Spannungsart)
n0	Leerlaufdrehzahl		Tragen Sie eine Schutzbrille!

Einleitung

Bestimmungsgemäß Gebrauch. 6
Bedienelemente. 6
Lieberumfang . 6
Technische Daten . 6

Sicherheitshinweise

Arbeitsplatz-Sicherheit . 7
Elektrische Sicherheit . 7
Sicherheit von Personen . 7
Sorgfaltiger Umgang und Gebrauch von Elektrowerkzeugen. 8
Sorgfälliger Umgang und Gebrauch von Akkugeräten. 8
Gerätespezifische Sicherheitshinweise . 8
Service . 9
Originalzubehör/-zusatzgeräte. 9
Allesverstanden? . 9

Inbetriebnahme

Akku-Pack laden . 9
Akku-Pack ins Gerä einsetzen/entnehmen. 9

Bedienung. 10

Wartung und Reinigung.

Entsorgung.

Informationen

Service . 11
Konformitätserklung/Hersteller. 11

Akku-Auto-Wachs-Poliermaschine KH 3179

Einwachsen, Polieren und Entwachsen von Fahrzeuglacken

Einleitung

Machen Sie sich vor der ersten Inbetriebnahme mit den Funktionen des Gerätes vertraut und informieren Sie sich über

den richtigen Umgang mit Elektrowerkzeugen. Lesen Sie die nachfolgende Bedienungsanleitung. Bewahren Sie diese Anleitung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte ebenfalls aus.

Bestimmungsgemäß Gerbrauch

Dieses Gerät ist ausschließlich zum Einwachen und Polieren/Entwachsen von Fahrzeuglacken an Autos, Booten oder Volkswagen/-mobilen bestimmt. Betunten Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche.

Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungs-widriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Nicht für den gewerblichen Einsatz bestimmt.

Bedienelemente

① Akku-Pack
② Akku-Entriegelungstaste
③ Handgriff
④ Polierteller
⑤ Ein-/Ausschalter
⑥ Frotteehauben
⑦ Synthetik-Polierhauben
⑧ Akku-Ladegerät
9 grüne Ladekontroll-LED
rote Ladekontroll-LED

Lieferumfang

1 Akku-Poliermaschine
2 Frotteehauben
2 Synthetik-Polierhauben
1 Akku-Pack
1 Akku-Ladegerät
1 Bedienungsanleitung
1 Heft „Garantie und Service"

Technische Daten

Akku-Auto-Wachs-Poliermaschine KH 3179:

Nennspannung. 18V---

Leerlaufdrehzahl: n_0 = 3000^-1

Schalldruckpegel: 56 dB (A)

Polierteller: 20 cm

Akku-Pack KH 3179-1:

Nennspannung: 18V---

Kapazität: 1,5 Ah

Energiegehalt: 27Wh

Akku-Ladegerat KH 3179-2:

Primär:

Nennspannung: 230V - 240V ~ 50Hz

Nennleistung: 60W

Sekundär:

Nennspannung: 18V---

Ladestrom: 2600 mA

Ladedauer: ca. 60 min

Schutzklasse: II/回

Sicherheitshinweise

Achtung! Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsatzliche Sicherheitsmaßnahmen zu beachten. Lesen und beachten Sie diese Bestimmungen, bevor Sie das Gerät benutzen und bewahren Sie die Sicherheitshinweise gut auf.

Fehler bei der Einhaltung der nachstehend aufgeführten Anweisungen konnen elektrischen

Schlag, Brand und/oder schwere Verletzungen verursachen.

Arbeitsplatz-Sicherheit

• Halten Sie ihren Arbeitsbereich sauber und aufgeräumt. Sorgen Sie für gute Beleuchting des Arbeitsbereiches. Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfallen führen.
  Arbeiten Sie mit dem Gerät nicht in explosions-gefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern.

Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

Elektrische Sicherheit

Vermeiden Sie Lebensgefahr durch elektrischen Schlag:

Der Netzstecker des Akku-Ladegerates muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgerdeten Geräten. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
- Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
Halten Sie das Gerät von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
Zweckentfremden Sie das Kabel nicht, z.B. um das Gerät zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteilein.

Beschädigte oder verwickelte Kabel oder Stecker erhöhen das Risiko eines elektrischen Schlages.

Ein beschädigtes Gerät, Netzkabel oder Netzstecker bedeuten Lebensgefahr durch elektrischen Schlag.

Kontrollieren Sie regelmäßigen den Zustand von Gerät, Netzkabel, Netzstecker, ggf. Akku-Ladegerät und Akku-Pack.
- Nehmen Sie Geräte mit beschädigten Teilen nicht mehr in Betrieb. Ziehen Sie bei Gefahr(sofort den Netzstecker.
- Warning! - Öffnen Sie niemals die Geräte. Lassen Sie Reparatur- oder Austauscharbeiten nur von der Servicestelle oder einer Elektrofach-kraft durchführten.

Sicherheit von Personen

Seien Sie stets aufmerksam und achten Sie immer darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie das Gerät nicht, wenn Sie unkonzentriert oder mäde sind bzw. unter dem Einfluss von Drogen, Alkohol oder Medikamenten. Bereits ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen.
Tragen Sie bei der Arbeit stets eine Schutzbrille.
- Überschätzen Sie sich nicht. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Gerät insbesondere in unerwarteten Situationen better kontrollieren.
Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Tragen Sie bei langen Haaren ein Haarnetz. Lockere, nicht eng anliegende Kleidung, Schmuck oder Haare konnen von sich bewegenden Teilen erfasst werden.

Sorgfälliger Umgang und Gebrauch von Elektrowerkzeugen

Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dazu bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und sicherer im angegebenen Leistungsbereich.
Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, dass sich nicht mehr ein- oder ausschalten lasst, ist gefährlich und muss repariert werden.
Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
Pflegen Sie das Gerät mit Sorgfalt. Kontrollieren Sie, ob bewegliche Geräteile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Gerätes beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
- Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen und so, wie es für diesen speziellen Gerätotyp vorgeschrieben ist. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgehenen Anwendungen kann zu gefährlichen Situationen führen.

Sorgfälliger Umgang und Gebrauch von Akkugeräten

• Stellen Sie sicher, dass das Gerät ausgeschaltet ist, bevör Sie den Akku einsetzen. Das Einsetzen eines Akkus in ein Elektrowerkzeug, das eingeschaltet ist, kann zu Unfallen führen.
  Warning! Benutzen Sie ausschließlich das mitgelieferte Ladegerät/Akku-Pack. Für ein Lade-

gerät, das für eine bestimmte Art von Akkus ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.

• Verwenden Sie nur die darauf vorgesehenen Akkus in den Elektrowerkzeugen.
  Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
  Die Außenfläche des Akkus oder Elektrowerkzeuges muss vor dem Anschluss an das Ladegerät sauber und trocken sein.
  Eine falsche Verwendung fuhrt zur Gefahr eines elektrischen Schlags, Überhitzung oder zum Auslaufen von atzender Flüssigkeit aus dem Akku.
  Warning! Falls Flüssigkeit aus einem Akku ausgetreten ist, vermeiden Sie den Kontakt! Falls es Dennoch zu einem Kontakt gekommen ist, spulen Sie mit Wasser. Wenn die Flüssigkeit auch in die Augen gekommen ist, ist ein Arzt aufzusuchen.

• Halten Sie den nicht benutzten Akku fern von Buroklammern, Munzen, Schlüsseln, Nageln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen konnen. Ein Kurzschluss zwischen den Akkukkontakten kann Verbrennungen oder Feuer zur Folge haben.
  Warning! Der Akku-Packarfichturkge-schlossen werden. Überhitzung, Brandgefahr oder Platzen des Akku-Pack konnen die Folge sein. Deshalb:

• schlieben Sie keine Kabel an den Polen des Akku-Pack an.

Vorsicht! Explosionsgefahr! Werfen Sie den Akku-Pack niemals ins Feuer oder Wasser.

Gerätespezifische Sicherheitschinweise

Ziehen Sie vor Reinigung oder Wartung von Ladgerat oder Akku-Pack immer den Netzstecker.
Laden Sie nie den Akku-Pack, wenn die Umgebungstemperatur unterhalb 10^ oder oberhalb 40^ liegt.
Die Lufungsöffnungen des Ladegerats müssen immer frei sein.
Achten Sie darauf, dass die verwendete Haube gut auf dem Polierteller befestigt ist.

■ Berühren Sie keine rotierenden Teile! Vergewissern Sie sich vor dem Einschalten, dass der Polierteller nicht blockiert ist und gefahrlos anlaufen kann.
Kontrollieren Sie die verwendeten Hauben, sowie den Polierteller immer auf Unversehrtheit. Tauschen Sie gerissene oder beschädigte Polierteller / Hauben.sofort aus.
Schalten Sie die Akku-Poliermaschine erst dann ein, wenn der Polierteller auf der zu polierenden Fläche aufliegt.
- Verwenden Sie keine Schleifmittel; diese können den Lack zerstoren.

Service

Lassen Sie ihre Geräte nur von qualifiziertem Fachpersonal und nur mit Originalersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
Lassen Sie den Austausch des Steckers oder der Anschlussleitung immer vom Hersteller des Elektrowerkzeugs oder seinem Kundendienst ausführren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

Originalzubehör/-zusatzgeräte

Benutzen Sie nur Zubehör und Zusatzgeräte, die in der Gebrauchsanweisung angegeben sind. Der Gebrauch anderer als in der Bedienungsanleitung empfohlenen Teile oder andere Zubehör kann eine Verletzungsgefahr für Sie bedeuten.

Alles verstehen?

• Wenn Sie sich mit diesen allgemeinen Sicherheitshinweisen für Elektrogeräte vertraut gemacht haben und mit Hilfe der entsprechenden Bedienungsanleitung alle Funktionen und Handhabung His Elektrogerätes kennen, können Sie mit der Arbeit beginnen. Denn unter Berücksichtigung aller Angaben und Hinweise des Herstellers arbeiten Sie am sichersten.

Inbetriebnahme

Akku-Pack laden

Hinweis: Ein neuer oder lange Zeit nicht genutzter Akku-Pack muss vor der ersten/erneuten Benutzung aufgeladen werden.

Seine volte Kapazitat erreicht der Akku-Pack nach ca. 3-5 Ladezyklen.

Hinweis: Ziehen Sie immer den Netzstecker, bevor Sie den Akku-Pack aus dem Akku-Ladegerätephmen bzw. einsetzen.

1. Setzen Sie den Akku-Pack ① in das Akku-Ladegerät ⑧ ein (siehe Abb. A).
2. Stecken Sie den Netzstecker in die Steckdose. Die nun leuchtende rote Ladekontroll-LED 10 zeitigt den Beginn des Ladevorgangs an. Die rote Ladekontroll-LED 10 erlischt, sobald der Akku-Pack geladen ist.
3. Die grüne Ladekontroll-LED ⑨ signalisiert ihren, dass der Ladevorgang abgeschlossen und der Akku-Pack ① einsatzbereit ist.

Laden Sie einen Akku-Pack niemals unmittelbar nach dem Ladevorgang ein zweites Mal auf. Es besteht die Gefahr, dass der Akku-Pack überla-den und dadurch die Lebensdauer von Akku und Akku-Ladegerät verringgert wird.
Schalten Sie das Akku-Ladegerät zwischen aufeinanderfolgenden Ladevorgängen für mindestens 15 Minuten ab. Ziehen Sie dazu den Netzstecker.

Akku-Pack ins Gerä einsetzen/ entnehmen

Akku-Pack einsetzen:

• Setzen Sie den Akku-Pack ① in das Gerät und halten diesen einrasten.

Akku-Pack entnehmen:

Schieben Sie die Akku-Entriegelungstaste ② nach vorne undziehen Sie den Akku-Pack ① nach oben hersa.

Bedienung

Haube auf den Polierteller aufsetzen:

1. Drehen Sie die Akku-Poliermaschine um, so dass der Polierteller ④ nach oben gerichtet ist.
2. Setzen Sie eine Haube auf den Polierteller 4. Achten Sie darauf, dass die Haube zentriert und straff auf dem Polierteller sitzt.

Wachs-/Polierpaste mit der Frotteehaube auftragen:

1. Verwenden Sie zum Wachsen ausschließlich qualitativ hochwertige Produkte.
   Beachten Sie die auf der Verpackung angegebenen Verarbeitungshinweise.
2. Tragen Sie Wachs-/Polierpaste direkt auf die Arbeitsfläche der Frotteehaube ⑥ auf.
   Verteilen Sie Wachs-/Polierpaste so, dass Sie auf der Frottehaube 6 eine durchgehend gleichmäßige,)dinne Beschichtung erzielen. Hinweis: Zuviel Wachs verbessert das Ergebnis nicht, sondern erschwert nur das später Entfernen der Schicht.
3. Verteilen Sie das Wachs gleichmäßig bis zum Rand auf der Frotteehaube ⑥.

Hinweis: Üben Sie keinen Druck auf die Akku-Poliermaschine aus! Das Eigengewicht des Gerätes reicht als Anpressdruck während des Arbeitsvorganges vollig aus.

Einschalten und Lack einwachsen / polieren:

Hinweis: Der zu bearbeitende Lack muss sorgfältigereinigt und vollkommen trocken sein. Verwendesen ggf. einen Lackreiner. Je nach Beanspruchung und Zustand Ihres Lackes erhalten Sie entsprechende Produkte. Stark oxidierte Lacke erfordern den Einsatz eines speziellen Reinigers. Verwenden Sie damit ein Kombinationsprodukt (Reiniger + Wachs).

1. Setzen Sie die Akku-Poliermaschine auf die zu polierende Fläche auf.

Hinweis: Schalten Sie das Gerät noch nicht ein, um ein Herumfliegen von Wachs-/Polierpaste zu vermeiden.

Tupfen Sie das Gerät einige Male an entsprechenden Stellen der zu polierenden Fläche auf.

So erreichen Sie, dass überschüssige Wachs-/-

Polierpaste sich nochmals in der Frottehaube bzw. auf der Fläche verteil.

1. Nehmen Sie beide Griffe ③ des Gerates fest in Ihre Hände und schalten Sie das Gerat durch Drucken des Ein-/Ausschalters ⑤ ein (siehe auch Abb.B).
2. Führn Sie die Akku-Poliermaschine gleichmäßig über den Lack (siehe auch Abb. C).
3. Schalten Sie das Gerät aus, bevor Sie es von der zu polierenden Flächeephemn. Lassen Sie hierfür den Ein-/Ausschalter ⑤ wieder los.
   Nicht erreichte Ecken und Vertiefungen müssen mit der Hand nachgarbeitet werden. Verwenden Sie dazu die von der Akku-Poliermaschine abgenommene Frotteehaube ⑥.

Polieren bzw. Entwachsen mit der Synthetik-Polierhaube:

Hinweis: Die Wachs-/Polierpaste muss ausreichend angetrocknet sein, um einen optimalen Poliervorgang durchführren zu können. Andernfalls wird noch flüssige Politur durch die Polierhaube verschmiert.

Verwenden Sie für den folgenden Polier- bzw. Entwachungsvorgang die Synthetik-Polier-haube ⑦.
Richten Sie sich bei der Verarbeitung nach den Anwendungshinweisen des Wachses / Poliermittels.

Wartung und Reinigung

Das Gerät ist wartungsfrei.

Hinweis: Entfernen Sie vor einer Reinigung zuerst den Akku aus dem Gerät.

Warning! Achten Sie darauf, dass keine Flüssigkeiten in das Geräteinnere gelangen, dies führt zur Zerstörung des Produkts.

Reinigen Sie das Gehäuse mit einem leicht befeuchteten Tuch und ggf. mit einem milden Reinigungsmittel.
Verwenden Sie zur Reinigung des Gehäuses keinesfalls Benzin, Lösungsmittel oder Reiniger.
Reinigen Sie die Hauben per Handwäsche in einer Seifenlauge.

Entsorgung

Die Verpackung besteht ausschließlich aus umweltfreundlichen Materialien. Sie kann in den örtlichen Recyclebehältern entsorgt werden.

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht mussen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Defekte oder verbrauchte Akkus müssen gemäß Richtlinie 91/157/EEC recycliert werden.

Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei ihrer Gemeinde- oder Stadtverwaltung.

Informationen

Service

Die zuständige Servicestelle Ihres Landes entnehmer Sieitte den Garantieunterlagen.

Konformitätserklarung / Hersteller C €

Wir, Komperma GmbH, Burgstr. 21, D-44867 Bochum, Deutschland, erklaren hiermit für theses Produkt die Übereinstimmung mit folgenden EG-Richtlinien:

Maschinenrichtlinie (98/37/EC)

EG-Niederspannungsrichtlinie (73/23/EEC)

Elektromagnetische Verträglichkeit (89/336/EEC)

Typ/Gerätebezeichnung:

Parkside Akku-Auto-Wachs-Poliermaschine KH 3179

Bochum, 31.01.2007

Hans Kompernaβ

• Geschäftsführer -

Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.
