BEDIENUNGSANLEITUNG RGH 2040 EINHELL

1. Allgemeine Sicherheitsvorschriften 7
   2.Technische Daten 7
2. Aufbauübersicht und Lieferumfang
3. Ordnungsgemäß Gebrauch
4. Zusammenbau des Gartenhäckslers
5. Inbetriebnahme
6. Arbeitschinweise
7. Austausch, Schäfen, Messerwechsel
   9.Wartung und Pflege 9
8. Ersatzteilbestellung
9. Entsorgung
   12.Fehlersuchplan 10

Verpackung:

Das Gerät befindet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wiederverwendbar oder kann dem Rohstoffkreislauf zureckgeführten werden.

Beim Benutzten von Geräten müssen einige Sicherheitsvorhrungen eingehalten werden, um Verletzungen und Schäden zu verhindern:

• Lesen Sie die Bedienungsanleitung sorgfältig durch und beachten Sie deren Hinweise. Machen Sie sich anhand dieser Gebrauchsanweisung mit dem Gerat, dem richtig Gebrauch sowie den Sicherheitsvorschriften vertraft.
• Bewahren Sie diese gut auf, damit他们在这一Informationen jederzeit zur Verflüglich stehen.
• Falls Sie das Gört an andere Personen übergeben sollenen, händigen Sie diese Bedienungs-anleitungitte mit aus.

Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung entstehen.

1. Allgemeine Sicherheitsvorschriften

Die Allgemeinen Sicherheitsvorschriften und die Erklärung der Hinweisschild entnehmer Sie dem beiliegendem Heftchen.

2. Technische Daten

Netzspannung:	230 V ~ 50 Hz
Leistungsaufnahme:	2000W
Leerlaufdrehzahl n0:	4500 min-1
Astdurchmesser:	max. 40 mm
Schaldruckpegel LpA:	86 dB
Schallleistungspegel LwA:	107 dB
Gewicht:	10,5 kg

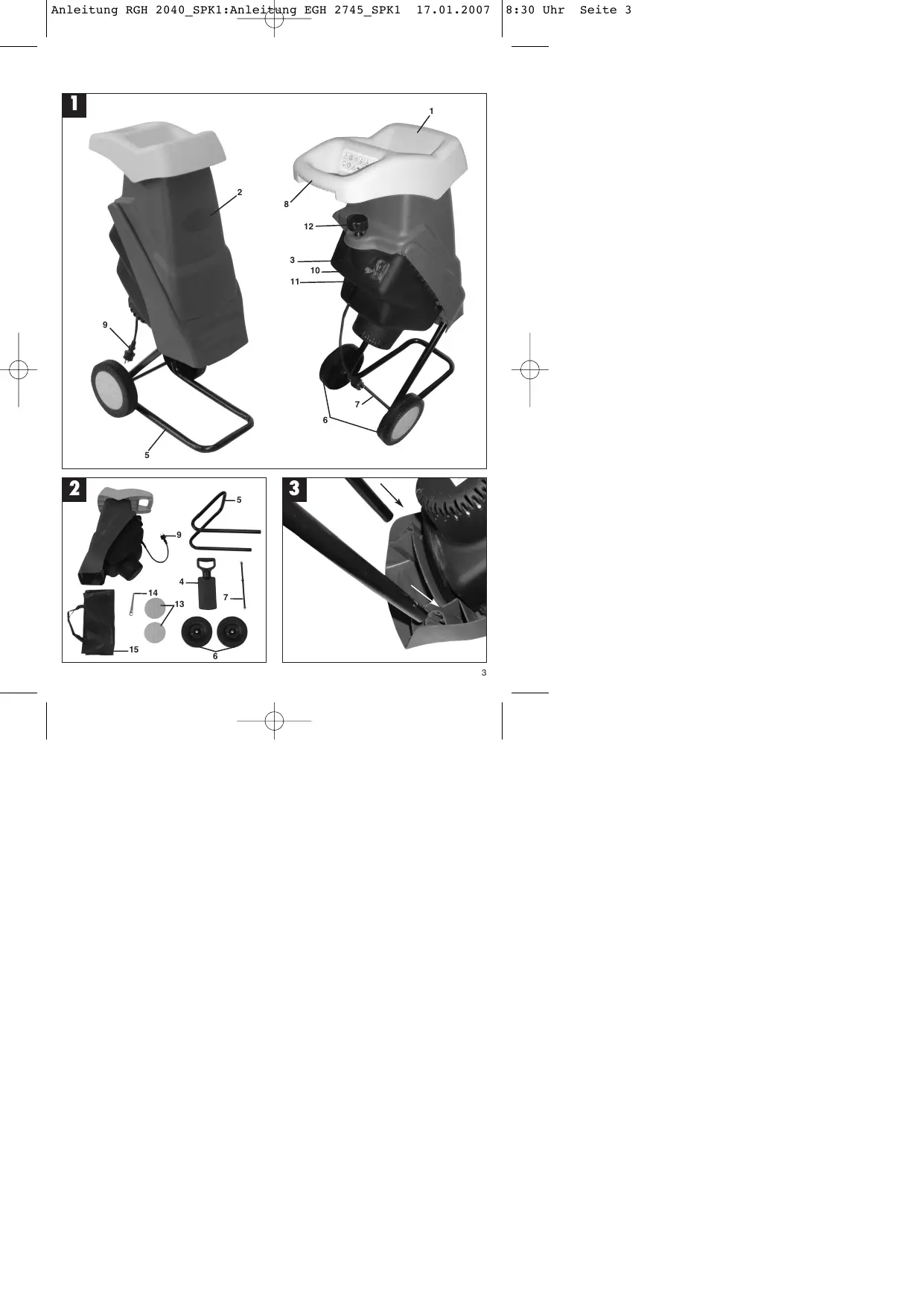

3. Aufbauübersicht und Lieferumfang (Bild 1/2)

1 Einfulltrichter
2 Fültrichter
3 Motorgehause mit Messerplatte
4 Stopfer
5Fahrgestell komplett
6 Rader
7 Achse (incl. Unterlegscheiben und Muttern)
8 Transportgrift
9 Netzstecker
10 Überlastschalter
11 Ein-/Ausschalter
12 Sicherheitsschaube
13 Radkappen
14 Ringschlüssel
15 Häckselgufangsack

4. Ordnungsgemäß Gerbrauch

Der Elektrogartenhacksler ist nur zum Zerkleinern von organischen Gartenabfall bestimmt. Führn Sie das biologisch abbaubare Material (z.B. Blatter, Zweige) in den Einfülltrichter ein.

Bitte beachten Sie, dass unsere Geräte bestimmungs gemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

Aufnahme des Häckselgutes

Es kann der mitgelieferte Häckseigutfangsang unter die Auswurföffnung gestellt werden.

5. Zusammenbau des Gartenhäckslers

Der Gantenhacksler ist bei Auslieferung demontiert. Das Fahrgestell und die Räder müssen vor Gebrauch montiert werden. Folgen Sie der Gebrauchs-anweisung Schritt für Schritt und orientieren Sie sich an den Bildern, damit der Zusammenbau einzuf für Sie wird.

5.1 Fahrgestell montieren (Bild 3)

• Das Motorgehäuse umgedreht auf den Boden legen
  Das Fahrgestell bis zum Anschlag in die darauf

D

vorgesehen Öffnungen stecken.

5.2 Achse und Räder montieren (Bild 4-10)

• Muttern und Unterlegscheiben von der Achse entfernen
• Das Fahrzeugstell wie in den Abbildungen 4-10 dargestellt montieren.

6. Inbetriebnahme

6.1 Gerät anschließen und einschalten

• Stecken Sie die Kupplung der Geräteanschlussleitung (Veränderung) an das Netzkabel. (Bild 1/Pos. 9)
  Durch Betätigung des Ein-Ausschalters (Bild 1/Pos. 11) kann das Gerät EIN (Schalterstellung „l") bzw. AUS (Schalterstellung „0") geschättet werden.

Hinweis: Ist keine Netzpannung am Gerät vorhanden,alandstichasGerätnachtenachn. Wird die Stromzufuhr unterbrochen, schaltet das Gerät selbststandig ab (Schalterstellung ^m .Das Gerät lassichtsrast nach Wiederherstellung der Spannings-versorgung und betatigen des Ein-Ausschalters in Schalterstellung ^m )wieder einschalten.

6.2 Überlastsicherung (Motorschutz)

Der Motor wird durch einen Überlastschalter vor Überlustung geschützt.

Im Betrieb ragt der Schaltstift etwa 4mm aus dem Überlastschaltergehäuse. Wird der Motor langere Zeit überlastet, so spricht der Überlastschalter an und schaltet das Gerät ab. Ist dies der Fall, ragt der Schaltstift des Überlastschalters etwa 8mm aus dem Gehäuse und der Ein-Ausschalter schaltet selbstständig auf „0".

Nach mindestens 1 Minute Wartezeit kann der Schaltstift des Überlatschalters gedruckt und der Ein-Ausschafter wieder eingeschaltet (Schalterstellung „I") werden.

Sollete der Motor nicht anlaufen, so ist der Auswurfkanal zu reinigen.

6.3 Reinigen des Auswurfkanals

Tragen Sie immer feste Arbeitshandschuhe
- Versichern Sie sich, dass der Schalt Position "0" steht.
Ziehen sie Die Kapplung der Geräteanschlussleitung (Verlängerung) vom Gerätestecker ab.
- Schrauben Sie die Sicherheitsschaube (Bild 1/Pos. 12) auf und klappen Sie anschließend den Fültrichter hoch (Bild 11).

• Reinigen Sie die Schneidflächen der Messer, die Messerscheibe und den Auswurfkanal mit einer Bürste oder Pinsel. Entfern Sie damit Holzstücken oder andere Teile, die das Drehen der Messerscheibe blockieren können.
• Klappen Sie den Fällichter wieder zu und dreien Sie die Sicherheitssträbe wieder fest.

6.4 Sicherheit

Der Häcksler ist mit einem Sicherheitsschalter (Bild 12/Pos. A) im Innenaum am Motergehause ausgewasstet. Die Betätigungsheit (Bild 13/Pos. D) ist am Fültrichter platziert. Sitz der Fültrichter nicht perfect bzw. wird er nicht gegen das Motergehause gedrückt, schaltet der SICHERHEITSSCHALTER und unterbindet die Funktion des Motors. Tritt diese Situation ein, klappen Sie wie bereits beschrieben den Fültrichter auf. Reinigen Sie sorgfältig den Innenaum. Klappen Sie den Fültrichter wieder wie zuvor beschrieben zu und性和 dem Beispiel beim Wiedereinschalten des Gerätes darauf, dass der Fültrichter richtig sitzt und die Sicherheitsschraube ganz zugeschaubt ist.

ACHTUNG! NIEMALS die Entregelungsschraube (Bild 1/Pos. 12) lösen, ohne先行 das Gerät am Ein-Ausschalter (Bild 1/Pos. 11) ausgeschelt und die Kupplung der Geräteanschlussleitung (Veränderung) vom Gerästecker abgezogen zu haben.

7. Arbeitshinweise

• Arbeitshandsschuhe, Schutzbrille und Gehorschutz tragen.
  Zugeführtes Häckselgut wird selbstständig eingezogen.

ACHTUNG! Längeres, aus dem Gerat ragendes Häckselgut kann beim Einziehen rutenartig ausschlagen -ausreichenden Sicherheitsabstand einhalten.

Nur soviet Hajcksegut einführen, dass der Fültrichter nicht verstopfet.
- Welke, feuchte, bereits mehrere Tage gelagerte Gartenabfälle sind im Wechsel mit Asten zu häckseln. Dadurch wird ein Festsetzeden des Häckselqutes im Fülflichter vermieden.
- Extrem weiche Abfälle (z. B. Kuchenabfälle) nicht häckeln sondern direktem kompostieren.
Stark verzweigtes, laubhaltiges Gut erst vollkommen hackseln, bevor neuen Häckselgut nachgefuhrt wird.
Der Auswurfkanal des Fültrichters darf nicht

durch gehäckseltes Material verstopf werden - Rückstauagefrak.
Die Luftungschitze)durenicht abgedeckt werden.

8. Austausch, Schärfen, Messerwechsel

Die Messer der Messerscheibe sind austauschbar. Falls Sie Messer ersetzen müssen, darüber Sie aus Qualität- und Sicherheitsgrunden nur Originalmesser verwenden.

Achtung: Wir empfehlen aus Sicherheitsgründen das Scharfen und einen Messerwechsel nur von Fachwerkstätten durchführten zu laden.

Tragen Sie immer feste Arbeitshandschuhe
Zum Wechsel der Messer (Bild 12 / Pos. B) entfern-
nen Sie die Messerschrauben (Bild 12 / Pos. C). Die Messer konen jetzt gedreht oder gegen neue
Messer ersetzt werden. Der Zusammenbau erfolgt in
umgekehrter Reihenfolge.

9. Wartung und Pflege

Achtung! Vor jedem Eingriff zur Kontrolle oder Wartung des Gerätes unterbrachten Sie die Stromversorgung indem Sie die Geräteanschlussleitung (Verlängierung) vom Stecker des Gerätes entfern. Wenden Sie sich bei Reparaturen an unsere Kundendienststelle.

• Verwenden Sie nur Original Ersatzeile.
• Reinigen Sie das Gerät regelmäßig. Dae gewährleisten Sie die Funktionstüchtigkeit eine lange Lebensdauer.
• Nach beendeter Arbeit klappen Sie den Fültrichter nach vorne und reinigen Sie den Innernraum. Ablagerungen an den inneren Metalteilen entfernten Sie mit einer Bürste. Ölne Sie die gereinigte Messerplatte und Messerleitung ein.

• Beim Zuklappen des Fültrichters achen Sie darauf, dass der Sicherheitsschalter und die Entriegelungsschaube frei von Verschmutzung ist.
  Halten Sie während der Arbeit die Lüftungs-schlitze sauber.
  Den Kunststoffkorper und die Kunststoffteile mit leichten Haushaltseriniger und einem feuchten Tuch säbern. Verwendten Sie für die Reinigung keine aggressive Mittel oder Lösungsmittel!

• Spritzen Sie den Häcksler nie mit Wasser ab.

• Vermeiden Sie unbedingt ein Eindringen von Wasser in das Gerat.

10. Ersatzteilbestellung

Bei der Ersatzteilbestellung sollenen folgende Angaben gemacht werden:

Typ des Gerätes
- Artikelnummer des Gerätes
- Ident-Nummer des Gerätes
- Ersatzteil-Nummer des erforderlichen Ersatzteils Aktuelle Preisie undInfosfinden Sie unter www.isc-gmbh.info

11. Entsorgung

Achtung!

Der Gantenhacksler und dessen Zubehor bestehen aus verschiedene Materialien, wie z. B. Metall und Kunststoffe.

Führer Sie defekte Bauteile der Sondermullent-sorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach!

1. Fehlersuchplan

Gerät lauft nicht	a) Kein Strom am Stecker b) Gerät ist ausgeschalte c) Überlastschalter hat ausgelöst d) Auswurfkanal ist verstopft e) Füllrichter sitzt nicht fest auf Motorgehäuse	a) Zuleitung und Sicherung überprüften b) Gerät einschalten c) Schaltstift am Überlastschalter drücken d) Auswurfkanal reinigen e) Innenraum reinigen und Sicherheitsschraube festziehen
Häckselleistung unbefriedigend	a) Messer abgenutzt	a) Messer drehen, schleifen oder austauschen
Häckselleistung{lösst nach	a) Messer abgenutzt	a) Messer drehen, schleifen oder austauschen
