| Marke | COMPEX |
| Modell | MI-SPORT |
| Produkttyp | Muskelstimulationsgerät |
| Stromversorgung | NiMH-Akku wiederaufladbar 4,8 V ~ 1200 mAh |
| Anzahl der Kanäle | 4 unabhängige, einzeln einstellbare Kanäle |
| Impulsform | Rechteckig, konstanter kompensierter Strom |
| Maximaler Strom pro Impuls | 120 mA |
| Impulsdauer | 60 bis 400 Mikrosekunden |
| Impulsfrequenz | 1 bis 150 Hertz |
| Integrierte Technologie | mi-SENSOR (mi-scan, mi-action, mi-TENS, mi-RANGE) |
| Verfügbare Programme | Sport, Cross-Training, körperliche Vorbereitung, Rehabilitation, Schmerzlinderung |
| Display | Bildschirm mit Kontrast- und Hintergrundbeleuchtungseinstellung |
| Aufladen | Spezifisches mitgeliefertes Ladegerät (Eingang: 90-264 V AC, Ausgang: 9 V / 400 mA) |
| Akkulaufzeit | Variiert je nach Programm und Energie; vollständige Aufladung in 1 bis 1,5 Stunden |
| Betriebsbedingungen | Temperatur: 0 °C bis 40 °C; relative Luftfeuchtigkeit: 30 % bis 75 % |
| Kontraindikationen | Herzschrittmacher, Epilepsie, Schwangerschaft (Bauchbereich), arterielle Durchblutungsstörungen, Hernie |
| Wartung und Reinigung | Weiches Tuch und alkoholhaltiges Reinigungsmittel ohne Lösungsmittel |
| Garantie | 2 Jahre auf den Stimulator und das mi-sensor-Kabel (Teile und Arbeit) |
| Normen | CE (Richtlinie 93/42/EWG), IEC 60601-1, IEC 60601-1-2, IEC 60601-2-10 |
| Mitgeliefertes Zubehör | Stimulator, Ladegerät, 4 Elektrodenkabel, 1 mi-sensor-Kabel, Elektroden, Handbücher, Gürtelclip, Motorpunkt-Stift, DVD, Transporttasche |
Häufig gestellte Fragen - MI-SPORT COMPEX
Benutzerfragen zu MI-SPORT COMPEX
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Muskelstimulator kostenlos im PDF-Format! Finden Sie Ihr Handbuch MI-SPORT - COMPEX und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. MI-SPORT von der Marke COMPEX.
BEDIENUNGSANLEITUNG MI-SPORT COMPEX
Wenn Sie Hilfe brauchen...
Hotline / DE: 0848 11 13 13 (Fernbereich)
E-mail: info@compex.ch
Österreich
Hotline / FR: 0810 10251519 (Osrarif)
E-mail: info.at@compex.info
Compex Medical SA
Switzerland
www.compex.info
Français
4
Deutsch
32
Italiano
60
English
88
Espanol
116
Nederlandss
144

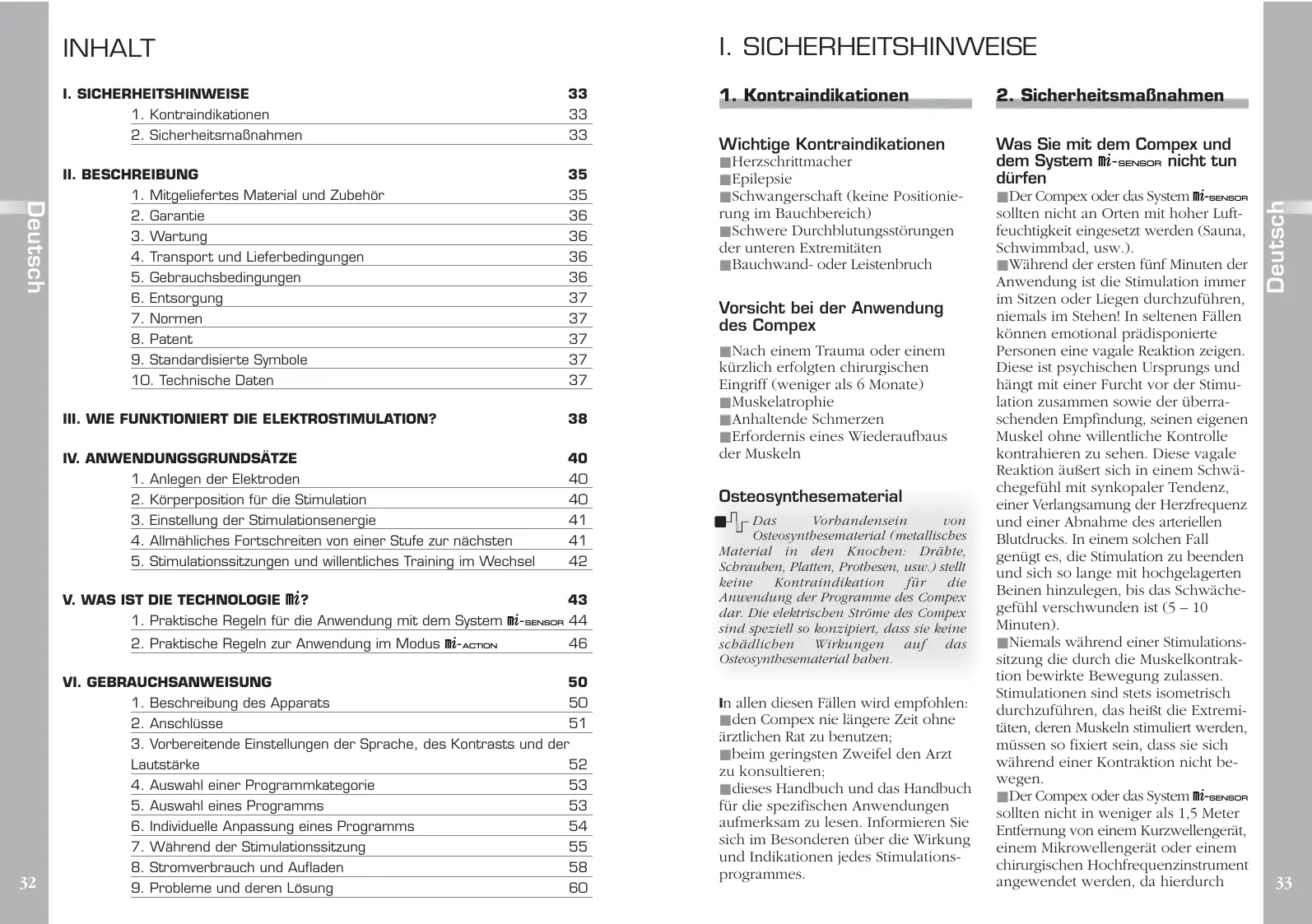

SOMMAIRE
I.AVERTISSEMENTS 5
I. SICHERHEITSHINWEISE 33
- Kontraindikationen 33
- Sicherheitsmaßnahmen 33
II. BESCHREIBUNG 35
- Mitgeliefertes Material und Zubehr 35
2.Garantie 36
3.Wartung 36 - Transport und Lieferbedingungen 36
- Gebrauchsbedingungen 36
- Entsorgung 37
7.Normen 37 - Patent 37
9.Standardisierte Symbole 37 - Technische Daten 37
III. WIE FUNKTIERT DIE ELEKTROSTIMULATION? 38
IV. ANWENDUNGSGRUNDSATZ 40
- Anlagen der Elektroden 40
- Körperposition für die Stimulation 40
- Einstellung der Stimulationsenergie 41
- Allmähliches Fortschreiten von einer Stufe zur{nachsten 41
- Stimulationssitzungen und willentliches Training im Wechsel 42
V. WAS IST DIE TECHNOLOGIE mi? 43
- Praktische Regel für die Anwendung mit dem System mi-sensor 44
- Praktische Regel zur Anwendung im Modus m-action 46
VI. GEBRAUCHSANWEISUNG 50

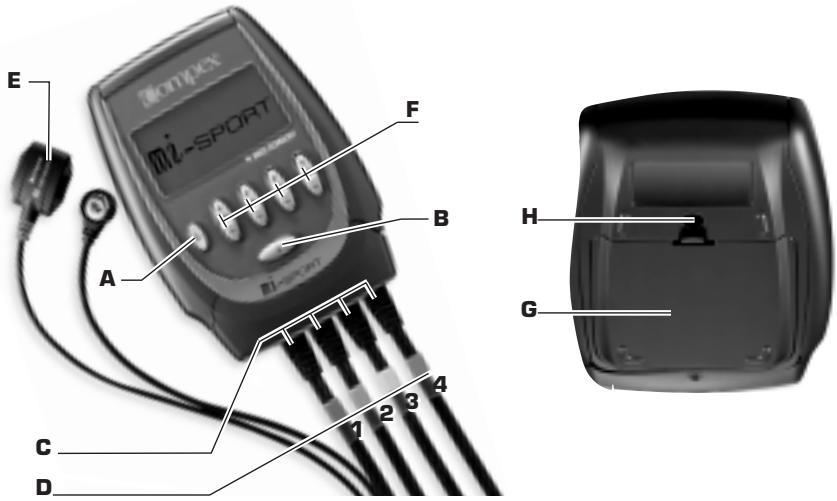

- Beschreibung des Apparats 50

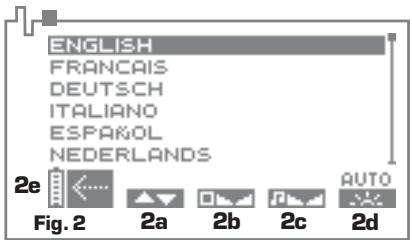

2.Anschlisse 51 - Vorbereitende Einstellungen der Sprache, des Kontrasts und der Lautstärke 52

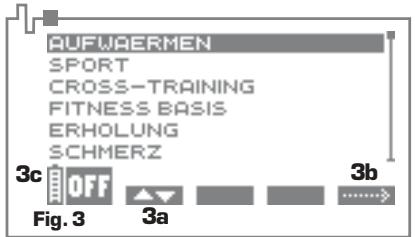

- Auswahler einer Programmkategorie 53

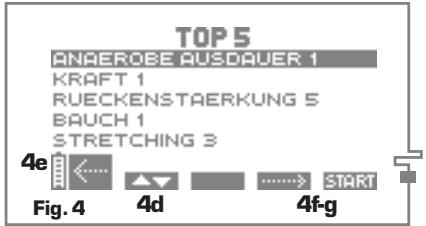

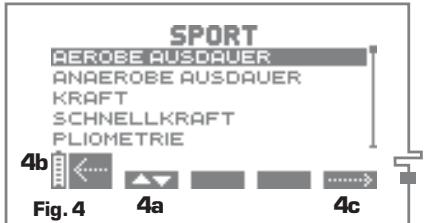

- Auswahl eines Programms 53

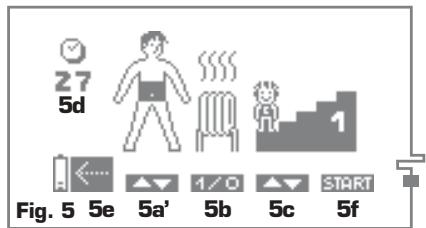

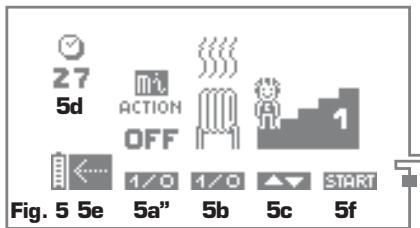

- Individuelle Anpassung eines Programms 54

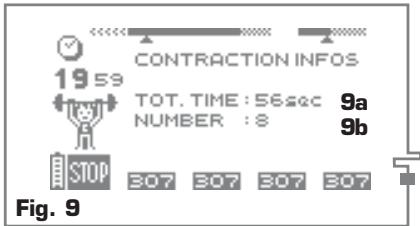

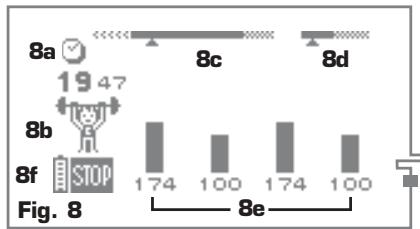

- Wahrend der Stimulationssitzung 55

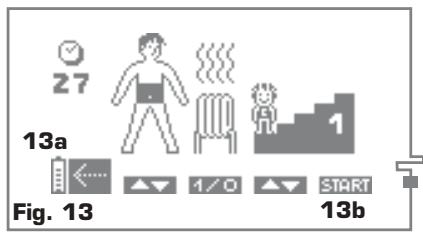

- Stromverbrauch und Aufladen 58
9.Probleme und deren Lösung 60
I. SICHERHEITSHINWEISE
1. Kontraindikationen
Wichtige Kontraindikationen
■ Herzschrittmacher
Epilepsie
Schwangerschaft (keine Positionierung im Bauchbereich)
Schwere Durchblutungsstörungen der unteren Extremitäten
■ Bauchwand- oder Leistenbruch
Vorsicht bei der Anwendung des Compex
Nach einem Trauma oder einem kürzlich erfolgten chirurgischen Eingriff (weniger als 6 Monate)
Muskelatrophie
Anhaltende Schmerzen
Erfordernis eines Wiederaufbau der Muskeln
Osteosynthesematerial
Das Vorbandensein von Osteosynthesematerial (metallisches Material in den Knochen: Dräbte, Schrauben, Platten, Probesen, usw.) stellt keine Kontraindikation für die Anwendung der Programme des Compex dar. Die elektrischen Strome des Compex sind speziell so konzipiert, dass sie keine scbadlichen Wirkungen auf das Osteosynthesematerial haben.
In allen diesen Fällen wird empfohlen:
den Compex nie langere Zeit ohne arztlichen Rat zu benutzen;
beim geringsten Zweifel den Arzt zu konsultieren;
■dieses Handbuch und das Handbuch für die spezifischen Anwendungen aufmerksam zu setzen. Informieren Sie sich im Besonderen über die Wirkung und Indikationen jeder Stimulationsprogrammes.
2. Sicherheitsmaßnahmen
Was Sie mit dem Compex und dem System mi-sensor nicht tun)durfen
Der Compex oder das System mi-sensor sollten nicht an Orten mit hoher Luftfeuchtigkeit eingesetzt werden (Sauna, Schwimmbad, usw.).
Während der ersten fünf Minuten der Anwendung ist die Stimulation immer im Sitzen oder Liegen durchzuführen, niemals im Stehen! In soltenen Fällen können emotional prädisponierte Personen eine vagale Reaktion zeigen. Diese ist psychischen Ursprungs und hängt mit einer Furcht vor der Stimulation zusammen sowie der übbaschenden Empfindung, seinen eigenen Muskel ohne willentliche Kontrolle kontrahieren zu sehen. Diese vagale Reaktion äußert sich in einem Schwächegeführ mit synkopaler Tendenz, einer Verlangsamung der Herzfrequenz und einer Abnahme des arteriellen Blutdrucks. In einem solchen Fall genugt es, die Stimulation zu beenden und sich so lange mit hochgelagerten Beinen hinzulegen, bis das Schwächegeführ verschwunden ist (5 - 10 Minuten).
Niemals während einer Stimulations-sitzung die durch die Muskelkontraktion bewirkte Bewegung zulassen. Stimulationen sind stets isometrisch durchzufahren, das heißt die Extremitäten, deren Muskeln stimuliert werden, müssen so fixiert sein, dass sie sich während einer Kontraktion nicht bewogen.
Der Compex oder das System mi-sensor sollten nicht in weniger als 1,5 Meter Entfernung von einem Kurzwellengerät, einem Mikrowellengerät oder einem chirurgischen Hochfrequenzinstrument angewendet werden, da hierdurch
Hautreizungen oder -verbrennungen unter den Elektroden ausgelost werden konnten. Falls Sie Zweifel zum Gebrauch des Compex in der Naze eines anderen medizinischen Gerätes haben, Fragen Sie dessen Hersteller oder ihren Arzt.
■ Verwenden Sie ausschließlich Compex-Elektrodenkabel.
Die Elektrodenkabel des Stimulators nicht während der Sitzung Herausziehen, solange das Gerät noch unter Spannung stehen. Den Stimulator zuvor ausschalten.
Schlieben Sie die Stimulationskabel niemals an eine externe Stromquelle an, da die Gefahr eines Stromschlags besteht.
■ Verwenden Sie ausschließlich original Akkus von Compex.
■ Niemals das Gerät aufladen, solange die Kabel an den Stimulator angeschlossen sind.
Der Akku darf nur mit dem CompexLadegerat aufgeladen werden.
■ Verwenden Sie niemals den Compex oder das Ladegerät, wenn ein Teil beschädigt ist (Gehäuse, Kabel usw.) oder wenn das Akkufach offen ist, da die Gefahr eines Stromschlags besteht.
Ziehen Sie das Ladegerät sofort aus der Steckdose, wenn der Compex einen Dauerton abgibt, bei außergewöhnlicher Erwärung, bei verdächtigem Geruch oder wenn Rauch aus dem Ladegerät oder dem Compex kommt. Laden Sie den Akku nicht im geschlossenen Behältnis auf (z.B. Transportköfferchen), da die Gefahr eines Brandes oder eines Stromschlags besteht.
Bewahren Sie den Compex sowie das Zubehör außerhalb der Reichweite von Kindern auf.
Achten Sie darauf, dass keine Fremdkörper (Erde, Wasser, Metall etc.) in den Compex, das Akkufach oder das Ladegerät eindringen.
Grosse Temperaturschwankungen können im Inneren des Geräts zur Bildung von Kondenswasser führen.
Verwenden Sie das Gerät erst dann, wenn es die Umgebungstemperatur erreicht hat.
■Verwenden Sie den Compex nicht beim Autofahren oder beim Bedienen einer Maschine.
Das Gerät soll nicht im Gebirge in über 3.000m Höhe verwendet werden.
Wo Sie die Elektroden und die Punktsonde niemals anlagen dürfen...
■ Im Kopfbereich.
■ Kontralateral: das heißt " ^+ " - und " -" Ende desselben Kanals auf verschiedene Körperhalbten (z.B. rechter Arm an den positiven/roten Pol angeschlossene Elektrode und linker Arm an den negativen/schwarzen Pol angeschlossene Elektrode).
Auf oder in der Höhe von Hautverletzungen irgendwelcher Art (Wunden, Entzündungen, Verbrennungen, Reizungen, Ekzeme, usw.).
Vorsichtsmaßnahmen bei der Anwendung des Systems
m-sensor
Um Zugang zu den Funktionen der Technologie mi des Compex zu haben, muss das mit dem System mi-SENSOR ausgestattete Elektrodenkabel vor dem Einsatz des Gerätes angeschlossen werden.
■ Vermeiden Sie es, das mit dem System mi-sensor ausgestattete Elek-trodenkabel anzuschlieben, wenn der Compex unter Spannung stehen.
■ Ziehen Sie das mit dem System mi- sensor ausgestattete Elektrodenkabel nicht während der Anwendung hersa.
Damit es korrekt Funktionieren kann,arf das System mi-sensor nicht blockiert oder Druck ausgesetzt sein.
Vorsichtsmaßnahmen bei der Anwendung der Elektroden und der Motor Point Pen...
■ Verwenden Sie ausschließlich Compex-Elektroden/Motor Point Pen.
Andere Elektroden konnten elektrische Eigenschaften aufweisen, die für den Compex-Stimu-lator ungeeignet sind.
Das Gerät ausschalten, bevor Elektroden während einer Sitzungentaftern oder versetzt werden.
Die Elektroden/die Motor Point Pen)dürfen nicht in Wasser getaucht werden.
Auf den Elektroden/der Motor Point Pen damit kein Lösungsmittel aufgetragen werden.
Es empfeihlt sich, vor dem Aufbrin-gen der Elektroden die Haut zu waschen, zu entfetten und zu trocknen.
Die gesamte Fläche der Elektroden muss gut auf der Haut haften.
Aus hygienischen Gründen muss jeder Anwender einen eigenen Elektrodensatz haben. Es durfen nicht an mehreren Personen dieselben Elektronen verwendet werden.
Die Elektroden konnen für maximal fünfzehn Behandlungen verwendet werden, da die Qualität des Kontakts zwischen der Elektrode und der Haut – wichtiger Faktor für Komfort und Wirksamkeit der Stimulation – sich zunehmend verschlechtert.
■ Bei Personen mit sehr empfindlicher Haut kann es nach einer Stimulation unter den Elektroden zu einer Hautrotung kommt. Diese Röting ist in der Regel jedoch absolut harmlos und gehen nach 10 bis 20 Minuten wieder zurück. Eine erneute Stimulation an derselben Stelle sollen noch bereits vermieden werden, solange die Röting nicht zurückgegangen ist.
Vor jeder Verwendung der Motor Point Pen muss das Ende welches mit der Haut in Berührung kommt, gereinigt und desinfiziert werden.
II. BESCHREIBUNG
1. Mitgeliefertes Material und Zubehör
Ihr Geräteset wird Ihnen gefelwert mit:
Einem Stimulator
Einem Akku-Ladegerät
Einem Satz Elektrodenkabel mit Farbmarkierungen (blau, grün, gelb, rot)
Ein mit dem System mi-sensor ausgestattetes Elektrodenkabel
Beutel mit Elektroden (kleinen (5× 5cm) und groBen (5× 10~cm)
Ein Gebrauchshandbuch
Ein Anwendungshandbuch mit Elektrodenplatzierungen
Ein Gurtelclip
Einer Motor Point Pen und einer Gel-Probe
Einer Anleitung für den Schnellstart: „Testen Sie Ihr Compex in nur 5 Minuten"
Einer DVD, die Erklärungen zur Anwendung Ihres Compex und den Trainingsplaner enthalt
Ein Transporttasche
2. Garantie
Die Stimulatoren von Compex haben eine vertragliche Garantiedauer von 2 (zwei) Jahren: Registrieren Sie sich auf unserer Website: www.compex.info (Rubrik "Registierung").
Die Compex-Garantie beginnnt mit dem Kaufdatum des Gerätes.
Die Garantie von Compex erstreckt sich auf das Gerät und auf das mit dem System mi-sensor ausgestattete Elektrodenkabel (Ersatzteile und Arbeitszeit), nicht aber auf Kabel und Elektroden. Siedeckt alle Mängel ab, die auf eine schlechte Qualität des Materials bzw. eine fehlerhafte Herstellung zusückzuführen sind. Die Garantie tritt nicht ein, wenn das Gerät Gewalteinwirkung, falsche Handhabung, ungenügenden Schutz gegen Feuchtigkeit, Eintauchen in Wasser oder durch eine nicht von uns durchgeführte Reparatur beschädigt wird.
Die kann nur unter Vorlage des Kaufbeleges geltend gemacht werden.
Gesetzliche Ansprüche werden durch die vorliegende Garantie nicht beinträchtigt.
3. Wartung
Zur Reinigung Ihres Gerats verwenden Sieitte ein weiches Tuch und ein Reinigungsmittel auf Alkoholbasis, aber ohne Lösungsmittel.
Der Benutzeroridakeine Reparaturen an dem Gerat oder einem seiner Zubehorteile vornehmen. Zerlegen Siemals den Copex oder das mitgelieferte Ladegerat, da diese Teile enthalten, die unter hoher Spannung stehen und somit die Gefahr eines Stromschlags besteht.
Compex Medical SA lehtnehe Haftung in Bezug auf Schaden und Folgen ab, die aus einem Versuch einer Person
oder einer Firma resultieren - welche nicht officiell von Compex Médical SA aner-kannot sind- das Gerät oder eine seiner Komponenten zu öffnen, zu verändern oder zu reparieren.
Die Compex-Stimulatoren müssen nicht geeicht oder hinsichtlich ihrer Leistung überprüft werden. Ihr technischen Eigenschaften werden systematisch bei jedem Gerät während der Herstellung validiert. Diese sind stabil und verändern sich bei normalem Gebrauch und in üblichen Umgebungsbedingungen nicht.
Falls aus irgendem Grund Ihr Geräte eine Fehlfunktion aufweist, kontaktieren Sieitte den von Compex Médical SA autorisierten Kundendienst.
Ein Therapeut ist verpflichtet, sich hinsichtlich der Wartung des Geräts an die gesetzliche Regelung des jeweiligen Landes zu halten. Er muss in regelmäßigen Intervallen die Leistung und Sicherheit des verwendeten Gerätes überprüfen.
4. Transport und Lieferbedingungen
Der Compex ist mit einem wiederauffladbaren Akku ausgestattet; davon sind für die Transport und Lieferbedingungen die folgenden Grenzwerte zu beachten:
Lager- und Transporttemperatur: -20°C bis 45°C
Max. Luftfeuchtigkeit: 75%
Luftdruck: 700 hPa bis 1060 hPa
5. Gebrauchsbedingungen
Umgebungstemperatur: 0^ bis 40^
Luftfeuchtigkeit: 30% bis 75%
Luftdruck: 700 hPa bis 1060 hPa
Nicht in einer explosionsgefährdeten Umgebung verwenden.
6. Entsorgung
Die Richtlinie 2002/96CEE bezweckt vorrangig die Vermei-dung von Abfallen von Elektro- und Elektronikgeräten und darüber hinaus die Wiederverwendung, das Recycling und andere Formen der Verwertung solcher Abfälle, um die zu beseitigende Abfallmenge zu reduzieren. Das Piktogramm einer durchgestruchenen Mülltonne (Siehe auch 10. Standardisierte Symbole) bedeutet, dass das Gerät nicht mit anderen Haushaltsgeräten wegeworfen werden darf, sondern getrennt entsorgt werden muss. Dieses Gerät gehört in den Sondermüll.
Mit dieser Handlung beteiligigen Si es sich an der Erhaltung der naturlichen Ressourcen und am Schutz der Gesundheit des Menschen.
Beachten Sie für die Entsorgung der Batterien die in Ihr dem Land geltenden Vorschriften.
7. Normen
Der Compex ist ein Gerät der Medizintechnik.
Um ihre Sicherheit zu gewährleisten, entsprechen die Konstruktion, die Produktion und der Vertrieb des Compex den Anforderungen der Europäischen Richtlinie 93/42/CEE.
Das Gerät entspricht der Norm über die allgemeinen Sicherheitsregeln elektromedizinischer Geräte IEC 60601-1. Es erfüllt ebenfalls die Norm über die elektromagnetische Kompatibilität IEC 60601-1-2 und die Norm der besonderen Sicherheitsregeln für Nerven- und Muskelstimulatoren IEC 60601-2-10.
Die geltenden internationalen Normen (IEC 60601-2-10 AM1 2001) verlangene einen Warnhinweis in Bezug auf die Platzierung der Elektroden im Bereich des Thorax (erhöhtes Risiko für die Auslösung von Herzflimmern).
Richtlinie 2002/96/CEE über Elektround Elektronik-Altgeräte.
8. Patent
mi-SENSOR:
US-Patent 6,324,432. Zum Patent angemeldet in den Vereinigten Staaten, Japan und Europa.
Zum Patent angemeldet.
9. Standardisierte Symbole
Achtung: Unter bestimmten Bedingungen kann der Effektivwert der Stimulationsimpulse mehr als 10mA oder 10V betragen. Beachen Sie sorgfältig die in dieser Gebrauchsanweisung enthaltenen Informationen.
Der Compex ist ein Gerät der Klasse II mit interner Stromquelle und verwendeten Teilen vom Typ BF. Entsorgung über Elektro- und Elektronik-Altgeräte (WEEE).
Die Ein/Aus-Taste ist eine Multifunktionstaste:
| Funktion | Symbol-Nr. (Gemäß CEI 878) |
| Ein-Aus (zwě feste Positionen) | 01-03 |
| Wartezustand (Stand-by) für einen Teil des Geräts | 01-06 |
| Stop (Ausschalten) | 01-10 |
10. Technische Daten
Allgemeines
Stromversorgung: Wiederaufladbarer Nickel-Metallhydrid Akku (4,8V≈ 1200~mA / h)
Ladegeräte: Für das Aufladen der Akkus dürfen nur folgende Ladegeräte verwendet werden:
EUROPE
Type TR503-02-E-133A03
Input 90-264 VAC / 47-63Hz / 0.5A max. Output 9V / 400mA / 6W
Alle elektrischen Spezifikationen werden für eine Belastung von 500 bis 1000 Ohm pro Kanal angegeben.
Ausgabe: Vier unabhängige, einzeln einstellbare Kanäle, die voinander und von der Erde elektrisch getrennt sind
Impulsform: Rechteckig; kompensierter Konstantstrom, um eine Restpolarisation der Haut durch eine kontinuierliche Komponente auszuschlieben
Max. Strom eines Impulses:
120 Milliampere
Intensitätserhöhungsschritt: Manuelle Einstellung der Stimulationsintensität: 0-999 (Energieeinheiten).
Mindestschritt: 0,5 mA
Impulsdauer: 60 bis 400 Mikrosekunden
Maximale elektrische Ladung pro Impuls: 96 Mikrocoulomb (2 x 48 μC kompensiert
Typische Anstiegszeit eines Impulses: 3 Mikrosekunden (zwischen 20 und 80% des max. Stroms)
Impulsfrequenz: 1 bis 150 Hertz
III. WIE FUNKTIONIERT DIE ELEKTROSTIMULATION?
Das Prinzip der Elektrostimulation besteht in der Stimulierung der Nervfasern mittels elektrischer Impulse, die durch Elektroden übertragen werden.
Bei den von den Compex-Stimulatoren erzeugten elektrischen Impulsen handelt es sich um Impulse hoher Qualität, die Sicherheit, Komfort und Wirksamkeit bieten und es gestatten, verschiedene Typen von Nervfasern zu stimulieren:
- die motorischen Nerven, um eine Muskelarbeit zu erzeugen, deren Quantität und Nutzen von den Stimulationsparametern abhängen; man spricht von elektrischer Muskelstimulation (EMS).
- bestimmte Typen sensibler Nervenasern zur Erzielung schmerzstellender Wirkungen.

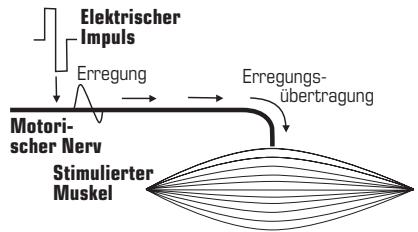

1. Stimulation des motorischen Nervs (EMS)
Im aktiven Training kommt die Anweisung zur Muskelarbeit aus dem Gehirn, das einen Befehl in Form eines elektrischen Signals an die Nervenfasern schickt. Dieses Signal wird an die Muskelfasern weitergegeben, die sich zusammenziehen.
Das Prinzip der Elektrostimulation entspricht tatsäch dem Prozess, der bei einer willentlichen Kontraktion abläuft. Der Stimulator schickt einen elektrischen Stromimpuls an die Nervifasern, der eine Erregung dieser Fasern auslõst. Diese Erregung wird an die Muskelfasern weitergegeben, die eine elementare mechanische Reaktion ausführten (= Muskelzuckung). Diese stellt das Grundelement der Muskelkontraktion dar.
These Muskelreaction ist vollkommen identisch mit der vom Gehirn gesteuerten Muskelarbeit. Anders ausge
Elementare mechanische Antwort = Zuckung
drückt, der Muskel kann nicht zwischen dem Befehl, der aus dem Gehirn kommt, und jenem, der aus dem Stimulator kommt, unterscheiden.
Die Parameter der verschiedeneen Compex-Programme (Anzahl der Impulse pro Sekunde, Kontraktionsdauer, Dauer der Ruhephase, Gesamttdauer des Programms) gestatten es, den Muskeln verschiedene Typen von Arbeit aufzuerlegen, in Abhängigkeit von den Muskelfasern. Je nach ihrer Kontraktionsgeschwindigkeit unterscheidet man verschiedene Typen von Muskelfasern: die langsamen, die intermediären und die schnellen Fasern. Die schnellen Fasern werden bei einem Sprinter deutlich überwegen, während ein Marathonläufer mehr langsames Fasern haben wird.
Die Kenntnis der menschlichen Physiologie und eine perfekte Beherrschung der Stimulationsparameter der Programme gestatten es, die Muskelarbeit sehr(PRZISE auf das gewünschte Ziel auszurichten (Stärkung der Muskeln, Erhöhung der Durchblutung, Festigung, usw.).
2. Stimulation der sensiblen Nerven
Zur Erzielung einer schmerzstellenden Wirkung konnen die elektrischen Impulse auch die sensiblen Nervfasern errogen.
Die Stimulation der Nervenfasern des Tastsinns blockiert die Übertragung des Schmerzes durch das Nervensystem. Die Stimulation eines anderen Typssensibiler Fasern verursacht eine Erhöhung der Produktion von Endorphinen und damit eine Verminderung des Schmerzes.
Mit den Schmerzprogrammen gestattet die Elektrostimulation somit die Behandlung lokalisierter akuter oder chronischer Schmerzen sowie von Muskelschmerzen.
Bichtung: Die Schmerzprogramme
nicht über langere Zeit ohne arztlichen Rat anwenden.
Der Nutzen der Elektrostimulation
Die Elektrostimulation betiet eine sehr wirkungsvolle Möglichkeit der Muskelarbeit:
mit einer signifikanten Entwicklung der verschiedenen Muskelqualitäten,
ohne Ermudung des Herz-Kreislauf-Systems und der Psyche,
■ bei geringer Beanspruchung von Gelenken und Sehnen.
Folglich gestattet die Elektrostimulation es, den Muskel ein größeres Arbeitspensum aufzuerlegen als bei einer willentlichen Aktivität.
Um wirksam zu sein, muss diese Arbeit einer möglichst groß Anzahl von Muskelfasern auferlegt werden. Die Zahl der Fasern, die arbeiten, hängt
von der Stimulationsnergie ab. Daher sollte die maximal verträgeliche Stimulationsnergie angewendet werden. Der Benutzer ist selbst für diesen Aspect der Stimulation verantwortlich. Je hörder die Stimulationsnergie,esto greater ist die Anzahl der Muskelfasern, die arbeiten, und desto bedeutsamer sind folglich die Fortschritte.
Um den großten Nutzen aus den erreichten Ergebnissen zu ziehen, empfeihlt ihren Compex, ihre Elektrostimulationssitzungen zu ergänzen mit:
regelmägier körperlicher Betätigung,
einer gesunden und abwechselungsreichen Ernährung,
einer ausgeglichenen Lebensweise.
IV. ANWENDUNGSGRUNDSATZE
Die in thisem Abschnitt dargelegten Anwendungsgrundsätze gelten als allgemeine Regeln. In Bezug auf die Gesamtheit der Programme wird empfohlen, die im Handbuch für die spezifischen Anwendungen dargelegten Informationen und Anwendungsratschläge aufmerksam durchzULEsen.
1. Anlagen der Elektroden
■Es wird empfoblen, sich an die vorgegebenen Platzierungen der Elektroden zu halten. Zu dieser Zweck bezieben Sie sichitte auf die Zeichnungen und Piktogramme, die auf dem Umschlag des Handbuches fürdie spezifischen Anwendungen angegeben sind.
Ein Stimulationskabel besteht aus zwei Polen:
einempositivenPol (+) =roterAnschluss,
einem negativen Pol (-) = Schwarzer Anschluss.
An jeder der beiden Pole muss jeweils eine Unterschiedliche Elektrode angeschlossen werden.
Anmerkung: In gewissen Fällen des Anlegens der Elektroden ist es durchaus möglich und normal, dass ein Elektrodeausgang frei bleibt.
Je nach den Charakteristiken des für gedes Programm verwendeten Stroms kann die an den positiven Pol angeschlossene Elektrode (roter Anschluss) an einer "strategischen" Stelle platziert werden.
Für alle Elektrostimulationsprogramme am Muskel, das heißt für die Programme, die den Muskeln Kontraktionen auferlegen, ist es wichtig, die Elektrode positiver Polarität auf dem motorischen Reizpunkt des Muskels zuplatzieren.
Die Auswahr der Elektrodengröse (groß oder Klein) und die korrekte Platzierung der Elektroden auf der Muskelgruppe, die man zu stimulieren wünscht, sind entscheidende und wesentliche Faktoren für die Wirksamkeit der Stimulation. Achten Sie folglich stets auf die Verwendung von Elektroden in der auf den Zeichnungen dargestillten
Größe. Außer bei spezieller arztlicher Anordnung sollenn Sie immer die auf den Zeichnungen abgebildete Elektrodenpositionierung einhalten. Wennnotig, ermitteln Sie die Beste Positionierung durch leichtes Verschieben der Elektrode positiver Polarität, so dass Sie die Beste Muskelkontraktion oder die Position erreichen, die für den Beteffenden die angenehmste zu sein scheint. Im Hinblick auf die Stimulation mit dem System m-SENSOR bieten alle empfohlenen Platzierungen eine optimale Positionierung these Systems. Es wirdDMAherempfohlen, diese Angaben strikt zu befolgen.
Compex übernimmt keinerlei Verantwortung für eine abweichende Elektronenpositionierung.
2. Körperposition für die Stimulation
Zur Ermittlung der Körperposition, die abbängig von der Elektrodenplatzierung und des gewählten Programms einzunehmen ist, beachten Sieitte die Zeichnungen und Piktogramme auf dem Umschlag des Handbuches fur die spezifischen Anwendungen.
Die Position der behandelten Person hängt davon ab, welche Muskelgruppe man zu stimulieren wünscht, sowie vom gewährten Programm.
Für die Programme, die starke Muskelkontraktionen auferlegen, wird empfohlen, den Muskel stets isometrisch arbeiten zu halten. Folglich muss man das (die) Ende(n) der stimulierten Extremitat(en) so fixieren, dass keine starke Bewegung erfolgen kann. Auf diese Weise setzen Sie der Bewegung einen
maximalen Widerstand entgegen und verhindern die Verkürzung Ihres Muskels während der Kontraktion, und somit Krampfe und erheblichen Muskelkater nach der Sitzung. Zum Beispiel wird man bei der Stimulation des Quadrizes eine sitzende Position einnehmer und die Knöchel mit Gurten befestigen, um die Streckung der Knie zu vermeiden.
Für die anderen Programmtypen (zum Beispiel die Programme Schmerz und Erholung), die keine Muskelkontraktionen bewirken,ephenmen Sie eine möglichst bequeme Position ein.
3. Einstellung der Stimulationsenergie
In einem stimulierten Muskel hangt die Zahl der Fasern, die arbeiten, von der Stimulations-energie ab. Man muss folglich unbedingt maximale Stimulationsenergien anwenden, um so viele Fasern wie möglich einzubeziehen. Unterhalb einer signifikanten Stimulationsenergie ist es für eine durchschnittliche Person nutzlos, Stimulationssitzungen durchzufahren. Die Anzahl der im stimulierten Muskel rekrutierten Fasern ist)namlich zu gering,um eine interessante Leistungsverbesserung des Muskels zu bewirken.
Der Fortschritt eines stimulierten Muskels wird umso größere sein, je Higher die Zahl seiner Fasern ist, die die durch den Compex generierte Arbeit ausfuhren. Wenn nur 1/10 der Fasern eines Muskels unter Stimulation arbeiten, können nur 1/10 Fortschritte machen, was natürlich sehr viel weniger wert ist, als wenn 9/10 der Fasern arbeiten und darauf Fortschritte machen können. Sie sollen also darauf achteten, mit maximaler Stimulationsenergie zu arbeiten, das heißt immer an der Grenze dessen, was Sie aushalten können.
Es geht natürlich nicht darum, die maximale Stimulationsenergie gleich bei der ersten Kontraktion der ersten
Sitzung des ersten Zyklus zu erreichen. Wenn Sie bislang keine Compex-Stimulation angewendet haben, gehen Sieitte während der ersten drei Behandlungen wie folgt vor, um sich an die Technik der Elektrostimulation zu gewöhnen: Wahlen Sie nur für die Hälfte der zur Verpfugung stehenden Programmzeit eine Intensität, die kraftvolle Muskelkontraktionen auslösst und reduzieren Sie für den Rest der Zeit die Energie. Nach der Aufwärmephase, die deutliche Muskelzuckungen erzeugen muss, wird die Stimulationsenergie während der ersten drei bis vier Minuten der Arbeitssssequenz allmählich von Kontraktion zu Kontraktion gesteigert. Des weiteren sollen man die verwendete Energie von Sitzung zu Sitzung steigern, vor allem während der drei ersten Sitzungen eines Zyklus. Eine normal veranlagte Person wird schon während der vierten Sitzung eine sehr signifikante Stimulationsenergie erreichen.
4. Allmähliches Fortschreiben von einer Stufe zur{nachsten
Ganz allgemein ist es nicht angezeigt, die Stufen rasch zu durcheilen, um sochnell wie möglich auf Stufe 5 anzukommen. Die verschiedene Stufen entsprechen einem allmählichen Fortschreiben im Training mittels Elektrostimulation.
Der haufigste Fehler besteht darin, dass im gleichen Maße, in dem mit immer higherer Stimulationsenergie garbeitet wird, von einer Stufe zur nachst hoheren übergegangen wird. Die Anzahl der stimulierten Fasern hangt von der Stimulationsenergie ab; die Art und die Menge der Arbeit, die diese Fasern ausfuhren, hangen vom Programm und der Stufe ab. Das Ziel ist es, zunachst in Bezug auf die elektrische Stimulationsenergie und dann in Bezug auf die Stufen Fortschritte zu machen. Denn
je zahlreicher die Fasern sind, die Sie stimulieren, desto zahlreicher werden die Fasern sein, die Fortschritte machen. Aber die Geschwindigkeit des Fortschritts dieser Fasern sowie ihre Fähigkeit, mit einem higheren Tempo zu Funktionieren, hangen von dem verwendenten Programm und der Stufe ab, von der Anzahl der wöchentlichen Sitzungen, der Dauer der Sitzungen sowie von Faktoren, die jeder Person eigena sind.
Am einfachsten und üblichsten ist es, mit Stufe 1 zu beginnen und die Stufe zu erhöhen, wenn man zu einem neuen Stimulationszyklus übergeht.
Am Ende eines Zyklus konnen Sie entweder einen neuen Zyklus mit der unmittelbar folgenden Stufe beginnen oder eine Erhaltungsbehandlung mittels einer Sitzung pro WOche auf der zuletzt angewendeten Stufe durchfuhren.
5. Stimulationssitzungen und willentliches Training im Wechsel
Die Stimulationssitzungen konnen außerhalb oder im Verlauf eines willentlichen Trainings durchgeführt werden.
Wenn man das willentliche Training und die Stimulation im Verlauf einer gleichen Sitzung durchfuhrt, wird im Allgemeinen empfohlen, das willentliche Training der Stimulation voranzustellen. Auf diese Weise wird das willentliche Training nicht an bereits ermudeten Muskelfasern vorgenommen. Besonderss wichtig ist dies im Fall des Krafttrainings und des Trainings der Schnellkraft.
Beim Training der anaeroben Ausdauer kann ein umgekehrtes Vorgehen jedoch sehr interessant sein. Vor dem willentlichen Training erzeugt man mit der Stimulation "Anaerobe Ausdauer" eine "spezifische Vor-Ermudung" der Muskelfasern ohne allgemeine und ohne Herz-Kreislauf-Ermudung. Auf diese
Weise wird die willentliche Beanspruchung der "vorbereiteten" Fasern es gestatten, den glykolytischen Stoffwechseln Schneller und weiter voranzutreiben.
V. WAS IST DIE TECHNOLOGIE mi?
m für "muscle intelligence"TM (Vor allen Elementen, die sich auf diese Technologie beziehen, stehen das Symbol m ).
These Technologie gestattet die Berücksichtigung der spezifischen Merkmale jeder einzelnen ihrer Muskeln und damit eine ibren Merkmalen angepasste Stimulation.
Das ist einfach, weil die Übermittlung dieser Daten an den Stimulator automatisch erfolgt! Das ist individuell, weil jeder unserer Muskeln einzigartig ist!!
mi-SPORT
Lautet die Bezeichnung des eigentlichen Muskelstimulators.
Mi-SENSOR
Dies ist ein kleiner Sensor, der den Stimulator mit den Elektroden verbindet.
mi-sensor ist der Schlüssel, der es gestattet, bestimmte physiologische Merkmale des Muskels zu messen, sie zu analysieren und die Stimulationsparameter entsprechend anzupassen.
Dank seiner Vermittlung kommt der Muskel zu Wort.
mi-SCAN
These Funktion passst die Elektrostimulationsssitzung der Physiologie der betreffenden Person an. Unmittelbar vor Beginn der Arbeitssitzung sondiert miscan die gewährte Muskelgruppe und stellt die Parameter des Stimulators automatisch auf die Erregbarkeit dieser Körperzone ein. Es handelt sich um eine echte individuelle Messung.
mi-ACTION
Dies ist ein Arbeitsmodus, bei dem eine willentliche Muskelkontraktion automatisch von einer Kontraktion durch Elektrostimulation begleitet ist. Die Kontraktion durch Elektrostimulation ist dadurch vollkommen kontrolliert, die Arbeitssitzung wird (für Psyche und Muskel) angenehmer, anspruchsvollter (der Muskel arbeitet immer tiefgreifender) und vollständiger (Verbesserung der Koordinationsfähigkeit).
Mi-TENS
These Technologies gestattet es, während des gesamten Programmes TENS (schmerz-stillend) die optimale Stimulationsenergie zu finden und anzuwenden. Anhand der regelmäßig während der Sitzung durchgeführten Messungen passt das Gerät ständig und automatisch die Stimulationsenergie an, um das Aufreten jeglicher Muskelkontraktion zu vermeiden, welche bei Programmen these Types nicht erwünscht sind.
Mi-RANGE
Dieses Verfahren zeigt Ihnen den idealen Bereich der Einstellung der Energie für die Niederfrequenz-Programme. Dank mi-RANGE brauchen Sie sich nicht mehr zu fragen, ob die von Ihnen gewährte Energie zu hoch oder zu tief ist. Diese Funktion zeigt Ihnen die richtige Einstellung, und optimiert auf diese Weise die Effizienz ihrer Behandlung oder Ihres Trainings.
...so als waren majority
Sitzung speziell für
Sie programmiert worden...
1. Praktische Regel für die Anwendung mit dem System i-sensor
Um Zugang zu den Funktionen der mi Technologie Compex zu haben, müssen Sie das mit dem System mi-Sensor ausgeriustete Elektrodenkabel unbedingt vor dem Einsatz den Gerätes anschließen
Vermeiden Sie, das Elektrodenkabel mit dem System -sensor anzuschliefen, wenn der Compex unter Spannung stebt. Damit es korrekt Funktionieren kann, damit das System -sensor nicht blockiert oder Druck ausgesetzt sein. Während der Stimulationssitzung müssen stets (selbstklebende) Klebeelektroden an das mit dem System -sensor ausgestattete Elektrodenkabel "angeklippt" sein.
Funktion mi-SCAN
Die Funktion mi-SCAN ist nur fur jene Programme verfügbar, bei denen die Auswahl einer Muskelgruppe erforderlich ist.
Dank der Funktion mi-scan werden die Charakteristiken der Stimulationsimpulse individuell an die Person sowie an die charakteristische Erregbarkeit des stimulierten Muskels angepasst. These Funktion lauf zu Beginn des Programms in Form einer kurzen Sequenz ab, während der Messungen durchgefuhrt werden (ein horizontaler Balken scannt die petite Figur links auf dem Bildschirm).
■ Es ist unerlässlich, sich während der gesamten Dauer des Messtests nicht zu bewegen und den betreffenden Muskel völlig zu entspannen. Das System mi-sensor ist äußert empfindlich: Die kleiste willentliche Kontraktion oder die geringste Bewegung kann den Messtest störend beeinflussen.
Die Dauer des Tests m i-scan variiert mit dem betreffenden Muskel und den individuellen Charakteristiken der Person. Dieser Test tauert durchschnittlich 12 Sekunden und niemals länger als 21 Sekunden.
Während des Tests kann bei manchen Personen gelegentlich ein unangenehmes Kribbelgeführ auftreten.
Nach Abschluss des Tests kann das Programm beginnen.
Modus mi-ACTION
Der Modus Mi-ACTION gestattet es, die Compex-Stimulation durch willentliche Kontraktion des zu stimulierenden Muskels selbst auszulösen. Dieser Modus ermöglich folglich die Kombination von willentlicher Arbeit und Stimulation.
Der Modus 出 _ - 动 ist nur bei jenen Programmen zuganglich, die diese Arbeitsweise gestatten.
Den Programmen, die den Modus mi-action nutzen, gehst stets der Test mi-scan voraus (siehe vorhergehende Abschnitt).
Der Modus mi-ACTION arbeitet auch während der aktiven Ruhephasen einer Stimulationssitzung, nicht aber während der Aufwärm- und Cool-Down Phase.
Nach der Aufwärmfphase wird die erstige Muskelkontraktion ohne willentlichen Befehl vom Stimulator ausgelöst.
Die willentliche Auslösung einer Kontraktion (während einer aktiven Ruhephase) ist nur innerhalb einer bestimmten Zeitspanne möglich, die je nach dem verwendeten Programm unterschiedlich ist. Eine Abfolge akustischer Signale markiert diese Zeitspanne in folgender Reihenfolge:
Ein erstes Tonsignal (aus immer dichter aufeinanderfolgenden Signtönen bestehend) zeigtlichen an, dass bereits eine willentliche Auslösung der Kontraktionsphase möglich ist.
Der Signalton ist kontinuierlich: Dies ist der ideale Zeitpunkt zur willentlichen Auslösung der Kontraktionsphase.
Der Signaton nimmt ab: Die Auslösung ist noch
immer möglich und der Arbeitsrhythmus ist noch zufriedenstellend.
Nach einer gewissen - je nach Programm unterschiedlichen - Zeitspanne, während der Piepstone in großen Abständen ertönen, besteht das Gerät automatisch in den Modus "Pause", wenn keine Kontraktionsphase ausgelösst wurde.
Der Modus mi-action erfordert, dass der Muskel am Ende jeder Kontraktion die gleichen Bedingungen wiederfindet wie während der vorangegangenen Ruhephase. Es ist stets darauf zu achten, unmittelbar nach jeder Kontraktion die exakt gleiche entspannte Position einzunehmen, wie vor der Kontraktion. Wenn diese Bedingungen nicht erfüllt sind, bleibt die Zeituhr stehen. Um sie wieder in Gang zu setzen, erhöhen Sieitte die Stimulationsenergie oder warten Sie bis der Stimulator ihre neue Muskelposition registriert hat (dies geschieht nach 6 Sekunden).
Um am Ende jeder aktiven Ruhephase wieder eine Muskelkontraktion aufnahmen zu konnen, muss das System mi-sensor gut ausgeprügte Muskelzuckungen wahrnehmen. Sie werden davon vom Stimulator gegebenenfalls dazu aufgefordert während der aktiven Ruhephase die Stimulationsenergie zu erhöhen. Wenn das System mi-sensor trotzdem innerhalb einer Zeitspanne von 20 Sekunden keine ausreichenden Muskelzuckungen wahrnimmt, besteht das Gerät in den Modus "Pause".
Funktion mTENS
Dank der Funktion m-TEINS lassst sich das Auftreten unerwunschter Muskelkontraktionen erheblich einschränken, wodurch für ein Höchstmaß an Komfort und Wirksamkeit gesorgt wird.
Die Funktion mTENS steht nur fur die Programme TENS gewobbelt und Epicondyliesis zur Verfugung.
■ Bei diesen Programmen gestattet die Funktion m_-TENS die Kontrolle der Stimulationsnergie, d.h. sie wird auf einem wirksam den Niveau gehalten
und das Auftreten von Muskelkontraktionen wird darauf gleichzeitig erheblich eingeschrankt.
■ Kurze Messtests (von 2 bis 3 Sekunden) werden regelmäßig während der gesamten Programmdauer durchgeführt.
Eine Testphase findet nach jeder Erhöhung der Stimulationsenergiestatt. Für denuiten Ablauf dieser Tests ist es unerlässlich, sich während dieser Zeit nicht zu bewegen.
Je nach den vom Gerät aufgezeichneten Ergebnissen der Messtests kann die Höhe der Stimulationsenergie automatisch ein weniger reduziert werden.
■ Es ist wichtig, stets eine möglichstebequeme Stimulationsposition einzunehmen. Weiters muss der Anwenderdarauf achten, sich nicht zu bewegenund die Muskeln der stimuliertenRegion nicht anzuspannen.
Funktion 山 _ - R A N G E
- Diese Funktion zeigt Ohnen den idealen Bereich für die Einstellung der Energie bei den Programmen, deren Effizienz die Erzielung kräftiger Muskelzuckungen erfordert.
Die Funktion -RANGE is also nur fur jene Programme verfurbar, die niedrige Stimulationsfrequenzen verwenden (weniger als 10 Hertz).
■ Im Fall der Programme, welche sich der Funktionalität der M-RANGE bedieren, kontrolliert der Stimulator, ob Sie sich in dem für Sie idealen Energiebereich befinden. Wenn Sie unterhalb desses Bereichs sind, macht Sie der Stimulator durch die Anzeige von Zeichen darauf aufmerksam, dass Sie die Energie erhöhen sollenn.
Sobald der Stimulator erkennt, dass Sie sich im richtigen Einstellungsbereich befinden, erscheint rechts von der Säulengraphik des Kanals, an den das System mi-sensor angeschlossen ist, eine eckige Klammer. Diese Klammer zeigt Ichnen den Energiebereich an, in dem Sie arbeiten müssen, um eine
optimale Stimluation zu erzielen.
Wenn Sie die Stimulationsenergie durch drucken einer Taste unter die ideale Behandlungszone regeln, fordert Sie der Stimulator erneut durch kontinuierliches Blinken des Zeichens dazu auf, die Energie zu erhöhen.
2. Praktische Regeln zur Anwendung im Modus M-ACTION
Zur Erzielung einer maximalen Wirksamkeit setzen der Arbeitsmodus M- ACTION voraus, dass man über gute Muskelqualitäten verfügt. Museln von unzureichender Leistungsfähigkeit konnen in bestimmten Fällen die willentliche Auslösung der Kontraktion unwilling machen.
Die Anwendung des Arbeitsmodus -ACTION in Verbindung mit dynamisch ausgeführten Übungen (mit einer kombinierten Bewegung) muss Sportlern vorbehalten bleiben, die das willentliche Training der Muskulatur beherrschen und bereits mit dem Muskeltraining durch Elektrostimulation vertraut sind. Manche dieser Übungen (wie die Hocke) sind aufgrund der besonderen Aufeinanderfolge der für diese Übung spezifischen motorischen Sequenzen schwierig mit dem Modus -ACTION auszuführen.
Im Fall wiederbolter Misserfolge mit dem Modus - cTION wird empfoblen, einen vollständigen Zyklus im "klassischen" Modus durchzufuben, bevor ein neuerlicher Versuch im Modus - cTION gestartet wird.
Die mit den Programmen vom "klassischen" Typ des Compex durchgeführte Elektrostimulation führt zu absolut überzeugenden Ergebnissen. Die Technologie mi, mit der Ihr Stimulator ausgestattet ist, Goes noch weiter und bietet zahlreiche zusätzliche Vorteile. In der Tat weisen die Programme der Kategorien Sport, Cross-training, Körperliche Vorbereitung und Rehabilitation, die im Modus mi-ACTION verwendet werden, unbestreitbare Pluspunkte auf:
Sie sorgen für eine noch wirkungsvollere Arbeit, da sie willentliche Übungen und Elektrostimulation verbunden und die Muskelfasern durch diese Kombination noch stärker beansprucht werden.
Sie stellen es dem Benutzer frei, eine Kontraktion auszulösen, machen die praktische Anwendung der Elektrostimulation auf diese Weise noch komfortabler.
Sie verlangen eine aktive Beteiligung und motivieren den Benutzer, sich maximal in seine Behandlung einzubRINGen.
Um den bestmöglichen Nutzen aus allen diesen Vorteilen zuziehen, ist esalanders wichtig, sich an gewisse Anwendungsregeln zu halten.

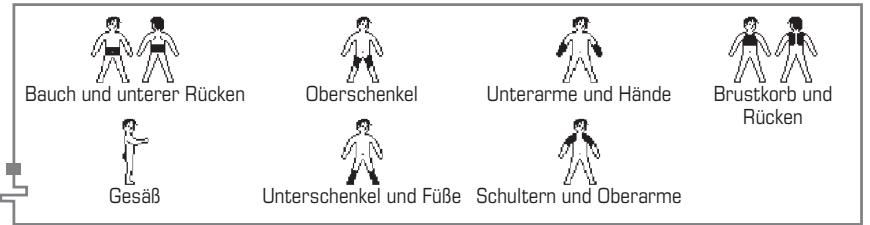

In der nachfolgenden Tabelle sind die verschiedenen Muskelgruppen aufgefuhrt undigeriangaben in Bezug auf die beste Stimulationsposition und die Art und Weise enthalten, wie eine Kontraktion willentlich ausgelost werden sollen.
| Muskelgruppen | Elektroden-platzierung | Körperposition für die Stimulation | Willentliche Auslösung der Kontraktionsphase |
| Fußsohlen-muskeln | Setzen Sie sich auf einen Stuhl, die Fußrehen auf dem Boden | Spannen Sie die Fußsohlenmuskeln an, so als wollen Sie die Zehn kraftvoll in den Boden drücken | |
| Peroneus-muskeln | Setzen Sie sich auf einen Stuhl, die Fußrehen auf dem Boden | Spannen Sie die Peroneusmuskeln an, indem Sie mit der größten Zehe kraftig gegen den Boden drücken und damit versuchen, die restlichen Zehen vom Boden zu halten | |
| Tibialis-anterior | Setzen Sie sich auf einen Stuhl und schieren die Fußrechte ein Möbelstück, um die Beugung der Fußgelenke zu vermeiden | Spannen Sie den Tibialis anterior an, indem Sie versuchen, die Fußspitze kraftig gegen einen Widerstand zu halten, der diese Bewegung verhindert | |
| Wadenmuskeln | Setzen Sie sich hin und stützen den Rücken und die Fußfest ab Diese Position ist einlich zu erreichen, wenn man sich zum Beispiel in einen Türgrensetzt | Spannen Sie die Wadenmuskeln kraftig an, indem Sie versuchen, die Fußspitze energisch gegen einen Widerstand zu drücken, der diese Bewegung verhindert | |
| Hintere Oberschenkel-muskeln | Legen Sie sich auf den Bauch und fixieren die Knochel mit einem Ihnen geeignet erscheinenden Mittel | Spannen Sie die Muskeln auf der Rückseite des Oberschenkels (ischiocrural Muskulatur) kraftig an, indem sie versuchen, die Knie zu beugen | |
| Adduktoren | Setzen Sie sich hin und klemmen einen starren (sich jeder komfortabel anfuhlenden) Gegenstand zwischen die Knie | Spannen Sie kraftvoll die Adduktoren an, indem Sie versuchen, die Knie kraftig gegeneinander zu drücken | |
| Quadrizesps | Setzen Sie sich hin Diese Arbeit kann auf zwei Arten durchgeführt werden : auf staticische Weise, wenn Sie die notwendigen Vorkehrungen getroffen haben, um die Bewegung in den Knien zu blockieren auf dynamische Weise, wenn Sie die Arbeit mit Bewegung gegen einen schweren Widerstand bevorzugen | Spannen Sie die Quadrizesps energisch an, indem Sie versuchen, die Beine zu strecken | |
| Muskelgruppen | Elektrodenplatzierung | Körperposition für die Stimulation | Willentliche Auslösung der Kontraktionsphase |
| Gesäßmuskeln | Legen Sie sich auf den Bauch oder stellen Sie sich garde hin Besondere Empfehlungen: Der Modus mit-ACTION für die Gesäßmuskeln verlangt sehr gute Muskelqualitäten und ist mit bestimmen morphologischen Formen schlecht vereinbar Bei wiederholten Misserfolgen mit dem Modus mit-ACTION wird die Bearbeitung der Gesäßmuskeln im "klassischen" Modus empfohlen | Spannen Sie die Gesäßmuskeln kräftig an, indem Sie versuchen, die Gesäßhãfteten ergisch zusammenzudrücken und die Oberschenkel hinter den Rumpf zuziehen | |
| Bauchmuskeln | Legen Sie sich auf den Rücken, wobei einen leichten Winkel in der Hüfte haben sollenn Diese Arbeit kann auf zwei Arten durchgeführt werden: auf statische Weise, wenn Sie nur die Muskelkontraktionsphase willentlich auslösen möchten auf dynamische Weise, wenn Sie die Arbeit mit einer Bewegung-sübung kombinierten möchten, die darin besteht, den Rumpf in Richtung Oberschenkel zu führen; in thisem Fall mussen Sie darauf auf achtien, die Wölbung der Lendenregion (Lordose) nicht zu verstärken; hierzu ist es unerlässlich, stets mit stark gebeugten Knien zu arbeiten | Spannen Sie die Muskeln der Bauchregion energisch an, indem Sie versuchen, den Kopf und die Schultern kraftvoll nach oben zu ziehen | |
| Lenden-muskulatur | Setzen Sie sich hin Besondere Empfehlungen: Aufgrund der anatomisch-morphologischen Besonderheit der Muskel der Lendenregion muss man für die Arbeit im Modus mit-ACTION über weitere leistungsstarke Muskeln verfügen Im Fall wiederholter Misserfolge mit dieser Arbeitsweise wird empfohlen, im "klassischen" Modus zu arbeiten oder die für die gemeinsame Stimulation der Lendenmuskeln und der Wirbelsäulenmuskeln empfohlenne Platzierung zu halten (Zeichnung Nr. 14); in thisem Fall achten Sieitte darauf, das System mit-BEHRSEM inner im Bereich der Muskel der oberen Rückenregion zu positionieren, wie auf der Zeichnung angegeben | Spannen Sie kraftvoll die Muskeln im unteren Rückenbereich an, indem Sie versuchen, sich größter zu machen |
| Muskelgruppen | Elektrodenplatzierung | Körperposition für die Stimulation | Willentliche Auslösung der Kontraktionsphase |
| Lenden-muskulatur | Die Anwendung "Vorbereitung für einen Sportler, der die Effizienz seiner Bauchmuskulatur verbessern möchte" der Kategorie Sport gibtlichen Ratschlüge)dafur, wie Sie die Bauch- und die Lendenmuskeln mit großmöglicher Effizienzbearbeiten können | ||
| Wirbelsäulen-muskeln | Setzen Sie sich hin | Spannen Sie die Muskeln der Rückenregion kraftvoll an, indem Sie versuchen, sich größter zu machen | |
| Nacken-muskeln | Setzen Sie sich hin | Spannen Sie die Muskeln der Rückenregion kraftvoll an, indem Sie versuchen, sich größter zu machen | |
| Trapezmuskel | Setzen Sie sich hin | Spannen Sie die Trapezmuseln energisch an, indem Sie versuchen, die Schultern kraftvoll hochzuziehen | |
| Deltamuskel | Setzen Sie sich hin und platzierten Sie die Ellbogen innerhalb der Armlehnen, um einen Widerstand gegen das Wegdrücken der Arme vom Körper zu schaffen | Spannen Sie die Deltamuseln kräftig an, indem Sie mit aller Kraft versuchen, die Ellbogen vom Körper wegzudrücken | |
| GroßerRückenmuskel | Setzen Sie sich hin und platzierten Sie die Ellbogen außerhalb der Armlehnen, um einen Widerstand gegen das Heranfuhr den Arme an den Körper zu schaffen | Spannen Sie die große Ruckenmuseln kräftig an, indem Sie versuchen, die Ellbogen mit aller Kraft gegen den Körper zu drucken | |
| Brustmuskel | Setzen Sie sich hin und legen Sie die Handflächen gegeneinander | Spannen Sie die Brustmuseln kräftig an, indem Sie versuchen, die Handflächen mit aller Kraft gegeneinander zu drucken | |
| Trizeps | Setzen Sie sich hin, die Unterarme und die Höhe ruhen auf den Armlehen | Spannen Sie die Trizeps kräftig an, indem Sie versuchen, die Handflächen energisch gegen die Armlehen zu drücken | |
| Bizeps | Setzen Sie sich hin, die Unterme und die Handflächen, die unbedingt nach oben gedrecht sein mussen, ruhen auf den ArmlehenFixieren sie den Arm so, dass jeder Bewegung im Ellenbogengelenk während der Stimulation vermieden wird | Spannen Sie den Bizeps kräftig an, indem Sie energisch versuchen, die Handflächen an die Schultern anzunahern | |
| Handextensoren | Setzen Sie sich hin, die Unterme und die Handflächen ruhen auf den ArmlehenFixieren Sie die Höhe fest an den Armlehen | Spannen Sie die Handextensoren kräftig an, indem Sie versuchen, die Höhe zu haben | |
| Handflexoren | Setzen Sie sich hin, die Unterme ruhen auf den ArmlehenNehmen Sie einen formbeständigen Gegenstand in die Hand, so dass ihre Finger weniger gebugt sind | Spannen Sie die Handflexoren kräftig an, indem Sie versuchen, den Gegenstand in ihrer Hand energisch zusammenzudrücken |
VI. GEBRAUCHSANWEISUNG
Es wird dringend geraten, vor jeder Verwendung aufmerksam die Kontraindikationen und Sicherheitsmaßnahmen zur Kenntnis zunehmen, die am Anfang deses Handbuchsvorgestellt werden (Kapitel I: "Sicherheitsbinweise"), da these leistungsstarke Gerät wurde ein Spielzeug noch eine technische Spieler eist!
1. Beschreibung des Apparats
A - Ein/Aus-Taste
B - "i"-Taste:
-
gestattet es, die Energie auf mehrerer Kanalen gleichzeitig zu verändern
-
für den Zugang zum Menu Top 5 (die letzten 5 aufgerufenen Programme)
-
für den Zugang zum Menu Info Contraction (Dauer und Anzahl der Kontraktionen)
C - Eingangsbuchsen der 4 Elektrodenkabel
D-Elektrodenkabel
Kanal 1 = blau
Kanal 3 = gelb
Kanal 4 = rot
E - Mit dem System mi-sensor ausgestattetes Elektronikabel
F - Tasten " +"/" - der 4 Stimulationskanäle
G-Akkufach
H - Aussparung für einen Gurtelclip
2. Anschlüsse
Die vom Compex erzeugten elektrischen Impulse werden über selbstklebende Elektroden auf die Nerven übertragen. Die Wahl der Grosse, der Anschluss und die korrekte Platziierung dieser Elektroden sind von entscheidender Bedeutung, um eine wirkungsvolle und angenebme Stimulation sichzustellen. Daher sollen Sie damit besonders sorgfältig vorgehen. Zu thisem Zweck- und um sich über die empfoblen Stimulationspositionen zu informieren- sieben Sie stichitte die Zeichnungen und Piktogramme auf dem Umschlag des Handbuchsr für die spezifischen Anwendungen an. Die spezifischen Anwendungen geben Ibnen ebenfalls wertvolle Informationen zu thisem Thema.
Fig.1 - Unterseite des Gerätes
1a Anschlussbuchsen für die vier Elektrodenkabel
1b Anschlussbuchse für das Akku-Ladegerät
Anschluss der Elektroden und der Kabel
Die Elektrodenkabel werden an die auf der Unterseite des Stimulators gelegen den Buchsen angeschlossen.
Vier Kabel konnen gleichzeitig an die vier Kanäle des Gerätes angeschlossen werden.
Fur eine bequemere Anwendung und eine bessere Identifizierung der vier Kanäle empfehlen wir Ihnen, die Farben der Elektrodenkabel und der Anschlussbuchsen des Stimulators zu beachten:
blau = Kanal 1 gelb = Kanal 3
Zusätzlich zu den vier klassischen Elektronikabeln wird ein fünftes Elektrodenkabel mit Ihrrem Compex gefeliefert. Dieses Kabel ist mit dem System mi-sensor ausgestattet, über das Sie Zugang zu allen mi (muscle intelligence) Funktionen Ihres Stimulators haben.
Das mit dem System mi-sensor ausgestattete Kabel kann an jeder der vier Anschlussbuchsen der Stimulationskanä auf der Vorderseite des Gerätes angeschlossen werden. Die zwei Elektroden werden auf die gleiche Weise "angeklippt" wie im Fall eines klassischen Kabels.
Esistwichtig,dieElektrodenfestmit dem Kabel zu verbinden;drückenSiebierzudasKabelende kräftigauf die Elektrode, bis Sie ein doppeltes Klickgerausch boren.
Anschluss der Motor Point Pen
Verwenden Sie die Motor Point Pen nur für die Suche nach dem motorischen Reizpunkt, gemäß der in thism Handbuch beschriebenen Vorgebeneuse, und zu keinem anderen Zweck. Vor jeder Verwendung der Motor Point Pen muss die Spitze, die mit der Haut in Kontakt tritt, gereinigt und desinfiziert werden.
Der Compex wird mit einer Motor Point Pen gefeliefert, mit deren Hilfe Sie exakt den motorischen Punkt des (oder der) zu stimulierenden Muskelgruppe(n) aufsuchen konnen. Das nachfolgende Schema zeigt Ichnen, wie diesen Zubehörteil anzuschreiben ist.
1c Verbinden Sie den positiven Anschluss (rot) mit dem äußerten Ende der Motor Point Pen. Der negative Anschluss (schwarz) muss mit der negativen Elektrode verbunden werden, die zuvor entsprechend dem stimulierten Muskel platziert wurde.
Uber die genaue Verwendung der Motor Point Pen informiert Sie das Handbuch für die spezifischen Anwendungen: "Kategorie Test", "Aufsuchen eines motorischen Reizpunktes".
Anschluss des Ladegerats
Der Compex ist ein netzunabhängiges Gerät, da er mit wiederaufladbaren Akkus Funktioniert. Um sie aufzuladen, verbinden Sie das mitgelieferte Ladegerät mit der Buchse an der Unterseite des Stimulators, und schreiben Sie den
Stecker an.
Siedürfen das Gerät niemals aufladen, solange die Elektrodenkabel, oder das Sensorkabel an den Stimulator angeschlossen sind.
Es wird dringend empfohlen, den Akku vor der ersten Benutzung Ihres Stimulators vollständig aufzuladen, um seine Betriebszeit zu verbessern und seine Lebensdauer zu verlangern.
3. Vorbereitende Einstellungen der Sprache, des Kontrasts und der Lautstärke
Beim ersten Einsatz des Gerätes müssen Sie wie nachfolgend beschreiben im Optionsmenü die Sprache einstehen.
Um den Comfort zu optimieren, bietet der Compex die Möglichkeit bestimmte gewisse Anzahl Einstellungen vorzunehmen (Auswahl der Sprache, Einstellung des Bildschirmkontrasts, Einstellung der Hintergrundbeuchtung und der Lautstärke).
Hierzu muss zunachst das Optionsmenü angezeigt werden. Dies geschieht durch Drücken der "Ein/Aus"-Taste auf der linken Seite des Compex, die Sieitte einelegenden gedrück halten,müssen.
2a Um die von Ihnen gewünschte Sprache auszuwahlen, drücken Sie die "+"/---Taste des Kanals 1.
2b Um den Bildschirmkontrast einzustellen, drucken Sie die + / - -Taste des Kanals 2.
2c Um die Lautstärke einzustellen, drücken Sie die "+"/ "-"Taste des Kanals 3.
2d Zur Einstellung der Hintergrundbeleuchtung drücken Sie die Taste n + ^n / n^n des Kanals 4
(on: die Hintergrundbeleuchtung ist permanent aktiviert; off: sie ist nie aktiviert; auto: sie gehen{jedes Mal beim Drucken einer Taste fur kurze Zeit an).
2e Zur Bestätigung der ausgewählten Parameter drücken Sie die "Ein/Aus"-Taste. Ihr Stimulator speichelt ihre Optionen. Er ist bereit, mit den Einstellungen zu arbeiten, die Sie ausgewählt haben.
4. Auswahl einer Programmkategorie
Zum Einschalten Ihres Stimulators drucken Sie kurz auf die "Ein/Aus"-Taste auf der linken Seite des Compex. Eine Melodie ertont und auf dem Bildschirm werden die verschiedene Programmkategorien angezeigt.
Bevor Sie das gewünschte Programm auswahlen können, müssen Sie zunachst eine Kategorie auswahlen.
3a Um die gewünschte Kategorie auszuwahlen, drücken Sie die “+”/“-”-Taste des Kanals 1.
3b Um ihre Auswahl zu bestätigen und auf den Bildschirm zur Auswahl eines Programms zu wechseln, drücken Sie die "+"/---Taste des Kanals 4.
3c Durch Drücken der "Ein/Aus"-Taste wird der Stimulator ausgescheltet.
5. Auswahl eines Programms
Für die Auswahl des Programms wird empfohlen, das Handbuch für die spezifischen Anwendungen zu Rate zuziehen.
Je nach der beim vorherigen Arbeits-schrift ausgewählten Kategorie erscheint auf dem Bildschirm eine Liste, die eine variable Anzahl an Programmen umfasst.
4a Um das gewünschte Programm auszuwahlen, drücken Sie die "+"/""-Taste des Kanals 1.
4b Durch Drücken der "Ein/Aus"-Taste kehren Sie zum vorhergehenden Bildschirm zurück.
4c Nach Auswahld des gewünschten Programms drucken Sie die "+"/--Taste des Kanals 4 die, je nach Programm, das Symbol START oder aufweist.
a) START = die Stimulationssitzung beginnt sofort;
b) …… = ein Bildschirm mit weiteren Einstellungen wird angezeigt.
TOP 5
Um die Anwendung Ihres Compex noch angenehmer und effizienter zu gestalten, konnen Sie mithilfe des Menus TOP 5 direkt auf die 5 zuletzt aufgerufenen Programme zugreifen. Drücken Sie die Taste i^ sobald Sie sich in jenemBildschirm befinden, der die verschiedene Programmkegoren präsentiert (fig. 3). Das Menu TOP 5 erscheidt zusammen mit der Listie Ihrer 5 zuletzt aufgerufenen Programme.
4d Um das gewünschte Programm auszuwahlen, drücken Sie die "+"/---Taste des Kanals 1.
4e Durch Drücken der "Ein/Aus"-Taste kehren Sie auf den vorhergehenden Bildschirm zurück.
4f-g Nachdem Sie das Programm ihrer Wahl markiert haben, drücken Sie die Taste "+"/"" des Kanals 3, um einen Bildschirm für die Einstellung der Parameter aufzurufen oder drücken Sie die Taste "+"/"" des Kanals 4,um sofort die Stimulationsbehandlung mit den zuletzt gewählten Einstellungen zu beginnen.
6. Individuelle Anpassung eines Programms
Dieser Bildschirm steht nicht für alle Programme zur Verfügung.
Ohne mi-SENSOR Kabel
Mit mi-SENSOR Kabel
5a' Wenn das mit dem System mi- · -sensor ausgestattete Elektrodenkabel nicht an den Stimulator angeschlossen ist, erfordern manche Programme die manuelle Auswahr der Muskelgruppe, die Sie zu behandeln wünschen. Diese Muskelgruppe wird in schwarz auf einer klinen Figur über dem Kanal 1 angezeigt. Zur Wahl der von Ihnen gewünschten Gruppe drücken Sie die "+"/-"Taste des Kanals 1 (um nach aber oder unter zu gehen). Die sieben angebotenen Muskelgruppen werden nacheinander in Schwarz auf der klinen Figur angezeigt:
Die geltenden internationalen Normen verlangen einen Warnbinweis in Bezug auf die Platzierung der Elektroden im Bereich des Thorax (erhobtes Risiko für die Auslösung von Herzflimmern).
5a"Wenn das Gerät mit dem mi-ACTION Kabel verbunden ist und wenn das von Ihnen gewählte Programm den Modus mi-ACTION anbietet, haben Sie die Möglichkeit, im "klassischen" Modus oder im Modus mi-ACTION zu arbeiten.
Als Voreinstellung zeigt der Compex die Auswah des "klassischen" Modus an (mi-action OFF). Wenn Sie den Modus mi-action wahren möchten (mi-action ON), drücken Sie die Taste "+"/ "-" des Kanals 1.
Das gewählte Programm wird im
"klassischen" Modus ausgeführrt
Das gewähnte Programm wird im Modus
mi-ACTION ausgefuhrt.
Unabhängig von dem gewählten Modus erfolgt die Auswahl der Muskelgruppe automatisch. Das Programm wird mit einer kurzen Sequenz automatischer Messungen ihrer neuromuskulären Merkmale beginnen: Funktion mi-scAN.
5a"Wenn das Gerät mit dem mi-sensor Kabel verbunden ist und wenn das von Ihnen gewähte Programm den Modus mi-action nicht anbietet, ist keine Auswahl möglich (das Symbol oberhalb von Kanal 1 ist geschwärtzt und der Bildschirm darüber ist leer). Wenn je nach gewähltem Programm die Auswahler einer Muskelgruppe notwendig ist, wird die Stimulation mit einer kurzen Sequenz automatischer Messungen ihrer neuromuskulären Merkmale beginnen: Funktion mi-SCAN.
5b Die von manchen Programmen angebotene Aufwärtnphase ist standardmäßig aktiv (kleine Heizschlangen über dem Heizkörper). Wenn Sie auf diese Phase verzachten möhen, drücken Sie die "+"/--Taste von Kanal 2.
Aufwärmphase
Keine Aufwärmfphase
5d Gesamtdauer des Programms in Minuten.
5e Einmaliges Drucken der "Ein/Aus"-Taste gestattet es, zum vorhergehenden Bildschirm zurückzukehren.
5f Zur Bestätigung ihrer Auswahl und zum Start des Programms drücken Sie die "+"/""-Taste von Kanal 4. Je nach gewähltem Programm startet einer der folgenden Punkt:
a) die Stimulationssitzung ;
b) der Test mi-scan zur automatischen Erkennung der neuromuskulären Merkmale der zu stimulierenden Muskelgruppe.
5c Manche Programme bieten Ihnen eine Anpassung der Arbeitsstufe an. Hierzu drücken Sie die "+"/-- Taste von Kanal 3, bis die gewünschte Arbeitsstufe angezeigt wird.
Stufe 1
Stufe 2
Stufe 3
Stufe 4
Stufe 5
7. Wahrend der Stimulationssitzung
Vorbereitender Test mi-SCAN
Der Test -scan lauft nur ab, wenn das mit dem System -sensor ausgerüstete Kabel zuvor an den Stimulator ange-schlossen wurde!
Zur Vermeidung jeglicher Störung ist es unerlässlich, dass Sie sich während der gesamtten Dauer des Tests nicht bewogen und den betreffenden Muskel vollig entspannen!
Wenn das System mi-sensor aktiv ist, startet der Test mi-scan sofort nach Auswahl und individueller Anpassung eines Programms, fur das die Wahl einer Muskelgruppe notwendig ist. Dank der mi-Technologie erfolgt diese Wahl automatisch durch den Compex mittels eines Tests zur Messung der individuellen, neuromuskularen Besonderheiten und der Erregbarheitscharakteristiken des zu stimulierenden Muskels.
6a Das keine Symbol m' erscheidt über dem Kanal, an den das mit dem System mi-sensor ausgestattete Kabel angeschlossen wurde. Es signalisiert, dass das System aktiv ist (in Figur 6 ist das mi-sensor Kabel an den Kanal 1 angeschlossen).
6b Die ^ 一 + ^ 一 / ^ 一 -Tasten der vier Stimulationskanale sind deaktiviert. Wahrend der gesamten Dauer des Tests ist es unmöglich, die Stimulationsnergie zu beeinflussen. Dennoch ändert sich die Angabe der Stimulationsnergie des Kanals, an den das mi- sensor Kabel angeschlossen ist, während des Tests automatisch entsprechend der verschiedene laufenden Messungen.
6c Wahrend der gesamten Testdauer scannt ein horizontaler Balken, der die Funktion m2-SCAN darstellt, die keine Figur am linken Bildschirmrand. Die Testdauer ist je nach den Charakteristiken der getesteten Muskelgruppe und Person entsprechlich. Sie beträgt maximal 21 Sekunden.
6d Durchücken der "Ein/Aus"-Taste (Symbol STU) können Sie den Test abrechen. Sie können dann entweder den vollständigen Test durchücken der Taste eines Stimulationskanals neu starten oder ein zweites Mal die "Ein/Aus"-Taste drucken.
Nach Testende kebren Sie automatisch zum Standardbildsbirm am Programman-fang zurück mit der Aufforderung, die Stimulationsenergie zu erhöben (siebe folgender Abschnitt: "Einstellung der Stimulations-energie").
Einstellung der Stimulationsenergie
Beim Start des Programms und nach dem Test -SCAN fordert der Compex Sie auf, die Stimulationsnergie, das Schlusselement fur die Wirksamkeit der Stimulation zu erhöhen. Um herauszufunden, wie hoch die Energie je nach gewährten Programm einzustellen ist, sehen Sie in der Tabelle der Programme des Handbuchs für spezifische Anwendungen nach.
7a Der Compex gibt ein Tonsignal und die vier Kanäle zeigen alternieren "+" auf "000": Die Stimulationsnergie beträgt 0. Sie müssen diese nun erhöhen, damit die Stimulation starten kann. Zu dieser Zweck drücken Sie das "+" auf den Tasten der betreffenden Kanäle bis zur gewünschten Einstellung.
Wenn Sie die Energie auf allen vier Kanalen gleichzeitig erhöhen mögen, drücken Sie die Taste "i", die unterhalb der "Ein/Aus"-Taste liegt. Sie haben auch die Möglichkeit, die Energie nur auf den ersten drei Kanalen gleichzeitig zu erhöhen: Hierzu drucken Sie zweimal die Taste "i". Und schlieBlich können Sie die Energie auch nur auf den ersten beiden Kanalen erhöhen: Hierzu drucken Sie dreimal diese Taste.
Wenn Sie die Taste "..." drucken, werden die verbundenen Kanäle in weiß auf schwarzem Hintergrund angezeigt.
7b Programmdauer in Minutes und Sekunden.
7c Die oben wiedergegebenen Heizschlangen stellen die Aufwärmephase dar.
7d Fortschrittsanzeige der Sitzung. Genauere Informationen hierüber enthalt der folgende Abschnitt ("Fortschreiben des Programms").
7e Ein Drücken der "Ein/Aus"-Taste gestattet es, zum vorhergehenden Bildschirm zurückzukehren.
Das petite Symbol wird bei dem betreffenden Kanal angezeigt, wenn das Kabel mi-sensor angeschlossen ist.
Fortschreiben des Programms
Die Stimulation beginnnt erst nach der Erhöhung der Stimulations-energie. Figur 8 und der zugehörige Text erklaren die Anzeige des Bildschirmes während der Stimulation.
8a Restzeit (in Minutes und Sekunden) bis zum Ende des Programms.
8b Kleines, animiertes Symbol, das die Kategorie darstellt, zu der das Programm gehört.
8c Fortschrittsanzeige der Sitzung: Der Balken der Fortschrittsanzeige besteht aus drei sich deutlich unterscheidenden welche für folgende drei entsprechenden Stimulationssequenzen stehen: Aufwärmen (leichte Schraffierungen/ links), die eigentliche Arbeit (schwarzer Bereich/ Mitte) und die Entspannung am Ende des Programms (ausgeprügtere Schraffierungen/rechts). Die Fortschrittsanzeige kann auch vollständig schraffiert sein: Das Programm besteht dann aus einer einzigen Stimulationssequenz. Der direkt unter dem Balken gelegene keine Pfeil zeigt relativ die verstrichene und noch ausständige Zeit.
8d Balken zur Anzeige der aktuellen Phase (Kontraktions- oder aktive Ruhephase): Dieser Balken wird nur während der Arbeitssssequenz angezeigt. Anhand theseßs Balkenslässt sich die Dauer der Kontraktionszeiten (schwarzer Bereich) und der aktiven Ruhephase verfolgen (Schraffierung).
8e Balkendarstellungen:
Während der Kontraktionsphase werden die Balken, welche die Höhe der Stimulationsenergie anzeigen schwarz dargestellt. Ein schraffierter Balken zeigt Ihnen, dass Sie sich in der aktiven Ruhephase befinden.
8f Durch Drücken der "Ein/Aus"-Taste konnen Sie das Programm vorübergehend unterbrenen (S102 = "PAUSE"). Um das Programm fortsetzen, müssen Sie die "+"/ "-" -Taste des Kanals 4 zu drucken.
Nach einer Unterbrechung beginnt die Stimulation mit einer Stimulationsenergie, die 80% derjenigen beträgt, die vor dem "STOP" besteht.
Info Kontraktion
Für die Programme, die Muskelkontraktionen hervorrufen, können Sie sich über den Info-Bildschirm in Echtzeit die Anzahl und die Gesamtzeit der erfolgen Kontraktionen anzeigen halten. Um zu diesen Informationen zu gelangen, halten Sie die "i" Taste während des Programmes gedrückt.
9a Gesamtzeit der Kontraktion.
9b Anzahl an Kontraktionen.
Funktion Skip
Bei einigen Programmen gestattet es die Skip-Funktion, die laufende Sequenz vorzeitig zu beenden und automatisch zur folgenden Sequenz des Programms überzugehen.
Um zur Skip-Funktion zu gelangen, mussen Sie den Stimulator zunachst in den Modus "Pause"bringen.
10a Drücken Sie die "+"/""-Taste des Kanals 3 (Funktion Skip dargestellt durch das Symbol ).
10b Wenn Sie eine Sequenz überspringen, gibt der Stimulator ein Tonsignal und der unter dem Balken der Fortschrittsanzeige gelegene Cursor besteht an den Anfang der folgenden Sequenz.
10c Um das Programm mit der Sequenz fortzufahren, die Sie gerade erreicht haben, drücken Sie die "+"/“-Taste des Kanals 4.
Die Funktion Skip ist nicht für alle Programme verfügbar.
Die Funktion Skip erfolgt es, die Dauer einer oder mehrerer Sequenzen des verwendeten Programms abzukurzren. Damit riskiert man aber auch, die Wirksamkeit dieser Sequenz zu verringn, sondern wenn die Arbeitssequenz wesentlich verkurzt wurde.

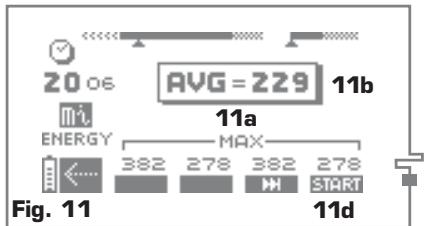

Statistiken
Ihr Stimulator ist mit einem Menu "Statistiken" ausgestattet, mit dem die wichtigen Informationen eines Programms in Echtzeit dargestellt werden konnen. Um zum Bildschirm der Statistiken zu gelangen, müssen Sie den Stimulator zunachst in den Modus "Pause" bringen oder das Ende des Programms abwarten.
11a Das Symbol "MAX" zeigt das maximale Energieiveau an, das während der Kontraktionsphasen erreicht wurde.
11b Das Symbol "AVG" zeit das durchschnittliche Energieniveau für die Gesamtheit der Kanäle an, die während der Kontraktionsphasen verwendet wurden.
11c Die Funktion mi -RANGE, mit einer Klammer als Symbol, zeigt den Anteil der Stimulationszeit in Prozent an, den Sie im idealen Energiebereich verbracht haben.
11d Nachdem Sie diesen Bildschirm angesehen haben, drücken Sie die "+"/-.Taste des Kanals 4, um das Programm an der Stelle wieder aufzehmen, an der Sie es verlassen haben.
Die angezeigten Informationen konnen je nach Programm unterschied sein. In bestimmten Fällen ist es auch möglich, dass keine Information angezeigt wird.
Endes Programs
12a Am Ende der Sitzung wird eine keine Flagge angezeigt und eine Melodie ertont.
12b Die gemeinschaftliche Anzeuge einer Fahne und des Symbols Skip informiert Sie, dass Sie eine oder mehrere Sequenzen des Programms übersprungen haben. Sie haben folglich das verwendete Programm verändert.
11a Das Symbol "MAX" zeigt das maximale Energieniveau an, das während der Kontraktionsphaseen pro Kanal erreicht wurde (fig. 11).
11b Das Symbol "AVG" zeigt das durchschnittliche Energieniveau für die Gesamtheit der Kanäle an, die während der Kontraktionsphasen verwendet wurden (fig. 11).
11c Die Funktion mi-RANGE, mit einer Klammer als Symbol, zeigt den Anteil der Stimulationszeit in Prozent an, die Sie im idealen Energiebereich verbracht haben (fig. 11).
12c Zeitt müssen Sie den Stimulator nur noch durch Drücken der "Ein/Aus"-Taste ausschalten (Off).
8. Stromverbrauch und Aufladen
Das Gerät niemals aufladen, solange die Kabel an den Stimulator ange-schlossen sind. Der Akku darf nur mit dem Compex-Ladegerät aufgeladen werden.
Der Compex wird mit einem auflandbaren Akku betrieben. Die Betriebsdauer variiert mit den verwendeten Programmen und der Stimulationsenergie.
Es wird dringend empfohlen, den Akku vor der ersten Benutzung Ihres Stimulators vollständig aufzuladen, um seine Betriebszeit zu verbessern und seine Lebensdauer zu verlangern. Wenn Sie ihren Compex während längerer Zeit nicht verwenden, laden Sieitte regelmäßigen den Akku auf.
Stromverbrauch
Das Symbol einer kleinen Batterie gezigt den Ladezustand des Akkus an.
13a Nur zwei Markierungen werden auf dem kleinen Akku angezeigt: Der Ladezustand der Akkus wird schwach. Beenden Sie die Sitzung und laden Sie das Gerät auf (siehe folgender Abschnitt).
13b Das normalerweise über der " + / - " -Taste von Kanal 4 angezeigte Symbol START ist verschwunden ( ), und der Akku blinkt: keine Das Gerät kann nicht mehr benutzt werden. Laden Sie es unverzüglich auf (siehe folgender Abschnitt).
Aufladen
Vor dem Aufladen des Compex müssen unbedingt alle Elektrodenkabel vom Gerät abgenommen werden.
Schließen Sie dann das Ladegeräts an eine Steckdose und den Stimulator an das Ladegerät an. Das unter gezeigte Lademenü erscheint automatisch.
14a Der Compex wird seit 3 Minuten und 8 Sekunden aufgeladen (eine vollständige Aufladung kann zwischen 1h00 und 1h30 Stunden mit dem mitgelieferten Schnelladegerät dauern).
14b Der Ladevorgang lauft und das Symbol die petite Batterie ist nicht vollständig gefällt. Wenn der Ladevorgang beendet ist, blinking die Gesamtladedauer und die petite Batterie ist vollständig gefällt. Wenn Sie die Verbindung zum Ladegerät trennen, schaltet sich der Compex automatisch ab.
9. Probleme und deren Lösung
Elektrodenfehler
15-14a Der Compex gibt ein Tonsignal ab und zeit abwechselnd das Symbol eines Elektrodenpaares und eines Pfeils, der auf den Kanal weist, an dem ein Problem besteht. Im nachfolgenden Beispiel hat der Stimulator einen Elektrodenfehler an Kanal 2 entdeckt. Diese Meldung kann Folgendes bedeuten:
1) an thisem Kanal ist keine Elektrode ange-schlossen;
2) die Elektroden sind zu alt, verbraucht und/oder der Kontakt ist schlecht: Versuchen Sie es mit neuen Elektroden
3) das Elektrodenkabel ist defect: Kontrollieren Sie dies, indem Sie es an einem anderen Canal anschließen. Wenn das Problem weiterhin besteht, tauschen Sie es aus.
Fehler beimAufladen
Beim Aufladen des Geräts kann ein Fehler auftreten. Der Compex gibt dann einen Dauerton ab und der nachfolgende Bildschirm erscheidt:
Wenn these Meldung erscheint, notieren Sie die Informationen undziehen Sie das Ladegerät aus der Steckdose. Der Compex schaltet sich automatisch ab. Kontaktieren Sie dannitte den Kundenservice und teilen Sie ihm die Fehlernummer mit.
Wenn aus irgendem Grund Ihr Gerät eine andere als die oben beschrieben Fehlfunktionen aufweist, kontaktieren Sieitte den von Compex Medical SA benannten und autorisierten Kundenservice.
SOMMARIO
I.AVVERTENZE 61
Richtlijn 2002/96/CEE Betreffende aufgedankte elektrische en elektronische apparatuur (AEEA).
8. Patent
mi-SENSOR:
10. Technische eigenschappen
Algemeen
Voeding: Oplaadbare accumulator nikkelmetaal hybride (NIMH) (4,8V≈ 1200~mA / h)

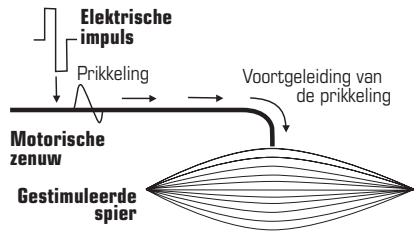

Elementaire mechanische antwoord = Spierschok
