BEDIENUNGSANLEITUNG MINI CAM 35 AF CAMERA SET EBENCH

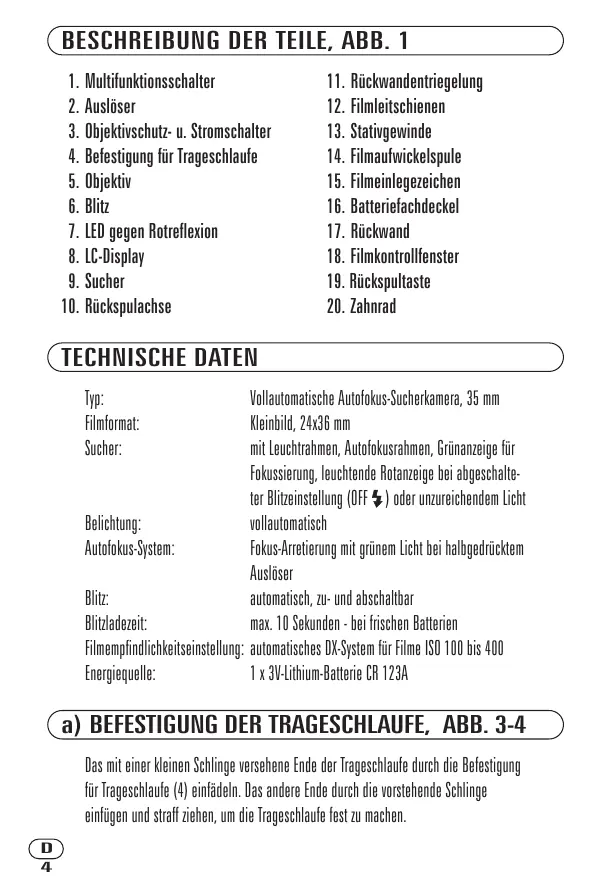

BESCHREIBUNG DER TEILE, ABB.1

1. Multifunktionsschalter
2. Ausloser
3. Objektivschutz- u. Stromschalter
4. Befestigung für Trageschlaufe
5. Objektiv
6. Blitz
7. LED gegen Rotreflexion
8. LC-Display
9. Sucher

10. Rücksplulachse

11. Rückwandentriebelung

12. Filmleitschienen
13. Stativgewinde
14. Filmaufwickelspule
15. Filminlegezeichen
16. Batteriefachdeckel
17. Ruckwand
18. Filmkontrollfenster
19. Rücksplultaste
20. Zahnrad

TECHNISCHE DATEN

Typ: Vollautomatische Autofokus-Sucherkamera, 35 mm

Filmformat: Kleinbild, 24× 36mm

Sucher: mit Leuchtrahmen, Autofokusrahmen, Grünanzeige für Fokussierung, leuchtende Rotanzeige bei abgeschalte ter Blitzeinstellung (OFF ) oder unzureichendem Lic

Belichtung: vollautomatisch

Autofokus-System: Fokus-Arretierung mit grunem Licht bei halbgedrücktem Auslöser

Blitz: automatisch, zu- und abschaltbar

Blitzladezeit: max. 10 Sekunden - bei frischen Batterien

Filmempfindlichkeitseinstellung: automatisches DX-System für Filme ISO 100 bis 400

Energiequelle: 1 x 3V-Lithium-Batterie CR 123A

a) BEFESTIGUNG DER TRAGESCHLAUFE, ABB. 3-4

Das mit einer klinen Schlinge versehene Ende der Trageschlaufe durch die Befestigung für Trageschlaufe (4) einfaden. Das andere Ende durch die vorstehende Schlinge einfügen und straffziehen, um die Trageschlaufe fest zu machen.

b) EINLEGEN DER BATTERIE

• Nur Lithium-Batterien 3V CR 123 A benutzen. Wiederauladbare NC-Akkus oder Kohle-Zink-Zellen sind nicht geeignet.
• Öffnen Sie das Batteriefach (16) und beachten Sie die im Batteriefach gekennzeichne Anordnung der Batterie.
• Ersetzen Sie die Batterie, wenn die Blitzaufladezeit länger (d.h. mehr als 30 Sekunden) dauert.
• Achtung: Nach Gebrauch immer die Kamera ausschalten [siehe auch Abschnitt c], daß sich bei Dauerbereitschaft die Batterie entleeren kann.

c) OBJEKTIVSCHUTZ-/STROMSCHALTER

1. Schieben Sie den Objektivschutz- u. Stromschalter (3) nach links, um die Kamera einzuschalten. Die Kamera ist nun aufnahmebereit. Auch das Symbol "Auto" wird ständig angezeigt. Bei eingelegtem Film wird die entsprechende Bildnummer angezeigt.
2. Nach Beendigung der Fotoserie, Objektivschutz- u. Stromschalter nach rechts schieben, bis er vollständig in geschlossener Position liegt. Dabei wird gleichzeitig der Kamerastrom abgeschaltet.

d) LC-DISPLAY,ABB.2

Wenn die Kamera mit einer Batterie versehen und eingeschaltet ist, wird das LC-Display (Abb. 2) je nach Bedarf die folgenden Funktionen anzeigen:

kein Film eingelegt, Bildzahl; " " (Ladevorgang), "Auto " (eingeschaltet und bereit), Reduzierung roter Augen und Selfstausloser.

Das LC-Display erischt, wenn man den Batteriefachdeckel öffnet, um die Batterie zu ersetzen und der Bildzahler setzt sich auf Null zurück. Ersetzen Sie die Batterie nur dann, wenn kein Film in der Kamera eingelegt ist.

Abb. 2 a) Das LC-Display zeit G "Kein Film eingelegt".
Abb. 2 b) Das LC-Display zeigt "1", die nach Transport des 4ten Bildes erscheint. Das bedeutet, daß der Film richtig eingelegt worden ist. Die Kamera ist jetzt bereit, um die ersten Aufnahme zu machen.
Abb. 2 c) Das blinkende Blitzsymbol "＝" im LC-Display zeigt an, daß der Ladevorgang für das Blitzgerät noch aktiv ist. Die Kamera ist aufnahmebereit, wenn das Symbol " ＿ ＋ － aufhört zu blinken und ständig angezeigt wird.
Abb. 2 d) Das "O" -Symbol entscheid im LC-Display, sobald der Selfstauslöser aktiviert wurde.
Abb. 2 e) Drücken Sie den Multifunktionsschalter (1) und wahlen Sie die Funktion ON. Die Blitzautomatik ist nun ausgeschaltet und der Blitz wird synchron beim Auslösen zugeschaltet und sorgt für eine Schattenauf-hellung, z.B. wenn Ihr Motiv vor sehr heltem Hintergrund (Sonne, Heller Himmel) liegt.
Abb. 2 f) Schalten Sie die Blitzautomatik aus, wenn Sie bei normalem Tageslicht fotografieren. Drücken Sie den Multifunktionsschalter (1) und wahlen Sie die Funktion OFF. Die Blende ist auf volle Öffnung gestellt, um eine bestmögliche Belichtung zu gewährleisten. Betätigten Sie nun zum Fotografieren den Auslöser (2).

e) EINLEGEN DES FILMS, ABB. 5-6

Für beste Resulte 100, 200 oder 400 ISO Farb negativfilm mit DX-Codierung anwenden.

1) Den Objektivschutz- u. Stromschalter öffnen, um die Kamera einzuschalten [s. Abschnitt c].
2) Die Rückwandentregelung (11) nach unten schiben, um die Rückwand (17) zu öffnen.
3) Die Filmatrone einlagen — zuerst das obere Ende einlagen, dann das untere Ende einschnappen lessen. Die Patrone fest, flach hineindrücken, damit der Filmvorspann flach liegt und sich nicht nach oben beuget (Abb. 5 u. 6).
4) Den Filmvorspann etwas herausziehen, bis die Spitze das Filmeinlegezeichen (15) neben der Aufwickelspule (14) erreicht.

• Vergewissern Sie sich, dass der Film flach zwischen den Filmleitschienen (12) liegt und daß die Filmerperforation im Zahnrad (20) eingreift.

f) FOTOGRAFIEREN - Tageslicht und Blitz, ABB. 7

1) Die Kamera fest mit beiden Händen halten (Abb.7). Darauf acht den, daß das Objektiv (5), Blitzgerät (6), oder LED (7) nicht mit Fingern oder Haar abgedeckt wird.
2) Die Kamera kann beliebigerweise im Quer- oder Hochformat gehalten werden. (Kamera so orientieren, daß der Blitz offen besteht.) Kontrollieren, dass die Kamera eingeschaltet ist [s. Abschnitt c]. Das Symbol "Auto" am LC-Display leuchtet auf.
3) Stellen Sie safer, dass das Motiv in mindestens 1,5 m Entfernung liegt und suchen Sie den Bildausschnitt im Sicher aus. Beim Fotografieren im Nahbereich kann in der endgültigen Aufnahme ein Teil des Bildes abgeschritten werden, halten Sie deshalb beim Wahlen des Bildausschnitts genug Raum um das Motiv herum.
4) Den Auslösener sorgfältig vollkommen herunterrücken, um die Aufnahme zu machen. Der Film wird sofort zum nachsten Bild transportiert und ist bereit für ein weiteres Foto.
5) Der Blitz wird automatisch ausgelost, falls dies für eine korrekte Belichtung nötig ist.
6) Bei sehr schlechten Lichtverhältnissen kann für Aufnahmen von Personen oder Haustieren das System zur Reduzierung roter Augen"benutzt werden. Den Auslöser ca. 1 Sek. teilweise heruntergedrück halten, um das Vorlicht gegen rote Augen aufleuchten zu halten, dann vollkommen durchrücken, um die Aufnahme zu machen. Siehe Abschnitt G) REDUZIERUNG DER ROTREFLEXION fur weitere Details.
7) Aufnahmeentfernungen für Blitz
ISO 100: 1,5 m bis 3,0 m
ISO 200: 2,0 m bis 4,5 m
ISO 400: 2,5 m bis 6,0 m
Der Anwendungsbereich des Blitzes hängt von der Filmbempfindlichkeit ab. Vergewissen Sie sich, dass das Motiv innerhalb des richtigen Aufnahmeentfernungsbereichs für Blitzbilder liegt.

g) REDUZIERUNG DER ROTREFLEXION

Aufnahmen von Personen oder Haustieren, die bei schwachem Licht gemacht sind, können den sog. "Rotaugen-Effekt" zeigen. Die Augenpupillen erschieben im Bild als rote Punkte.

Das kann vermindert werden, indem man die Motive etwas seitlich von der Kamera blichen laßt oder die Zimmerbeleuchtung erhöht. Außerdem ist diese Kamera mit einem System zur Reduzierung von roten Augen ausgestattet. Durch das teilweise Hineindrücken des Auslösers leucht ein starkes LED (7) auf der Vorderseite der Kamera. Das wird die Pupillen der Augen des Motifs etwas verkleinern setzen und den "Rotaugen-Effekt" vermindern.

• Die Rotreflexions-Verminderung "AUTO S" (siehe auch Abb. 2g) ist am effektivsten, wenn das Motiv in der Mitte des Bildfeldes liegt.

h) MEHRFACHBELICHTUNG, ABB. 2h

Mit dieser Funktion können wichtige Doppel- und Mehrfachbelichtungen gemacht werden. Drücken Sie den Multifunktionsschalter (1) und wahren Sie die Funktion ME aus. Dann drücken Sie den Auslöser (2) und machen die ersten Belichtung. Der Film wird in dieser Funktion nicht weitertransportiert, die Kamera ist aber erneut aufnahmebereit.

Beispiel:

Sie wollen die klaren Umrisse und Details bei einem Sonnenuntergang mit den Lichtern (z.B. einer Stadt, die Laternen sind aber noch nicht eingeschaltet) in der Nacht kombinierten. Gehen Sie wie folgt vor:

Montieren Sie die Kamera möglichst auf ein Stativ, visieren Sie Ihr Motiv an und drücken Sie den Multifunktionsschalter (1) und wahren Sie die Funktion ME aus. Dann drucken Sie den Ausloser (2) und machen die erstige Belichtung. Sobald die Beleuchting der Stadt eingeschaltet ist wahren mit dem Funktionsschalter die Funktion OFF und machen die zweite Belichtung.

Zur Bechtung: Sie können auch noch weitere Belichtungen auf desshe Negative bringen. Wahlen dazu die Mehrfachbelichtungsfunktion (ME) vor der jeweils zweiten Belichtung nochmals an.

i) RUCKSPULEN DES FILMS

Am Ende der Filmrolle hält der motorische Filmtransport automatisch an und es ist nicht möglich, weitere Aufnahmen zu machen.

1) Der Film spult automatisch zurück und der Bildzahler im LC-Display zählt rückwärts. Der Motorhalt automatisch an, wenn der Film vollkommen zurückgaspult ist.
2) Wenn der Ton des Motors anhalt (die Anzeige zeigt an, daß die Rückspulung fertig ist), kontrollieren, daß der Bildzahler "0" anziegt. Öffnen Sie nun die Rückwand der Kamera, entnehmen Sie den Film und halten Sie hin schnellst möglich entwickeln.
3) Ersetzen Sie die Batterie, falls Ihnen der Motorton ungewohnlich langsam oder schwer erscheidt.
4) Falls Sie den Film vor Erreichen der maximalen Bilderzahl vorzeitig zurückspulmen möchten, drücken Sie die Rückspultaste (19).
- Achtung! Wahrend der Filrmückspulung die Kamerarückwand nicht offen. Warten Sie unbedingt solange ab, bis der Vorgang der Filrmückspulung beendet ist, ansonsten werden ihre Aufnahmen unbrauchbar.

k) SELBSTAUSLOSER

Selbstauslösner mit Multifunktionsschalter (1) vorwahlen ( ) und Auslöser drucken, um die Aufnahme zu machen. Nach Drücken des Auslösers (2) leuchtet die Selbstauslöse-Anzeigelampe (7) für 8 Sekunden auf. Dann blink die Anzeige weitere 4 Sekunden und die Belichtung/Aufnahme erfolgt.

I) PFLEGE DER KAMERA

• Bei Nichtanwendung der Kamera Objektivschutz geschlossen 参数
  Die Kamera vor Schmutz, Regen, Feuchtigkeit und hoher Hitze schützen.
• Keine Lösungsmittel, Alkohol oder Scheuermittel benutzten, um das Kameragehäuse zu reinigen.

m) FEHLERSUCHE

VORSICH! UM DIE GEAFAHR VON ELEKTRISCHEM SCHLAG ZU VERMEIDEN, NIEMALS DIE KAMERA ZERLEGEN ODER DAS KAMERAGEHAUSE ÖFFNEN!

Mögliche Fehler, wahrscheinliche Ursachen und Korrekturvorschläge

1) Lang andauerndes Blinken des Symbols "Auto

Die Batterie ist erschöpf und mußersetzt werden.

2) Die Fotos sind unscharf

• Achten Sie auf die richtige Haltung der Kamera. Halten Sie die Kamera fest und drücken Sie den Auslöser sorgfältig herunter. Benutzten Sie bei schlechten Lichtverhältnissen möglichst ein Stativ. Dadurch minimieren Sie Erschüttungen und optimieren die Bildschäfte.

Das Motiv ist weniger als 1,5 m entfernt

3) Dunkle, unterbelichtete Fotos

• für Blitzaufnahmen sind Sie zu welt vom Motiv entfernt

4) Helle, überbelichtete Fotos

• Für Blitzaufnahmen sind Sie zu nah am Motiv

5) Das Herunterträcken des Auslösers hat keine Wirkung

• Wenn der Bildzahler NULL anziegt, nachdem Sie einen neuen Film eingelegt haben, ist der Film möglicherweise falsch eingelegt. Öffnen Sie die Rückwand und legen Sie den Film richtig ein.

• der Film ist möglicherweise verklemmt — spulen Sie den Film zürück,ephmen ihn Heraus und geben Sie hin zur Entwicklung ab.

die Batterie ist möglicherweise alt - ersetzen Sie die Batterie.

6) Der Bildzahler stellt sich auf NULL zurück

• Wenn Sie den Batteriefachdeckel öffnen um die Batterie zu ersetzen, erfolgt die Rückstellung des Bildzahlers auf Null. Die Kamera wird immer richtig Funktionieren, aber die Bildzahl wird falsch angezeigt, bis Sie die)nachste Filmrolle einlagen.

n) SCHÄRFESPEICHER

Das Aufocussystem der Kamera stellt einen beliebigen Gegenstand scharf, der in der Mitte des Bildes liegt. Der Scharfespeicher kann angewendet werden, wenn sich das Hauptmotiv bereits einem Rand des Bildes befindet.

1) Positionieren Sie das Hauptmotiv so, daß es sich mitten im Sicherfeld befindet.
2) Ausloser teilweise herunterrücken und halten, um den Scharfespeicher einzusetzen.
3) Wahlend der Auslöser immer noch teilweise heruntergehalten wird, den neuen Bildausschnitt wie gewünscht wahren, dann auslösen, um die Aufnahme zu machen.

o) BESEITIGUNG VON BATTERIEN

Helfen Sie, die Umwelt zu schätzen!

• Alte Batterien bzw. Akkus nicht in den Mülleimer/Hausmüll werfen.
• In den meisten Ländern ist man gesetzlich verpflichtet, alte Batterien zur Beseitigung zu einer öffentlichen Sammelstelle zu geben bzw. zum Handel zu geben, wo sie gekauft wurden.
• Fragen Sieitte dieortlichen Behörden,um sich über Vorschriften sowie auch die Lage von Sammlungsstellen fur alte Batterien zu informieren.
• Batterien sind mit Symbolen versehen, die die schädlichen Substanzen identifizieren: Pb (Blei); Cd (Cadmium); Hg (Quecksilber).
• Schützen Sie unsere Umwelt; beseitigen Sie alte Batterien auf richtige Weise.
