BEDIENUNGSANLEITUNG PHASER 3100MFP XEROX

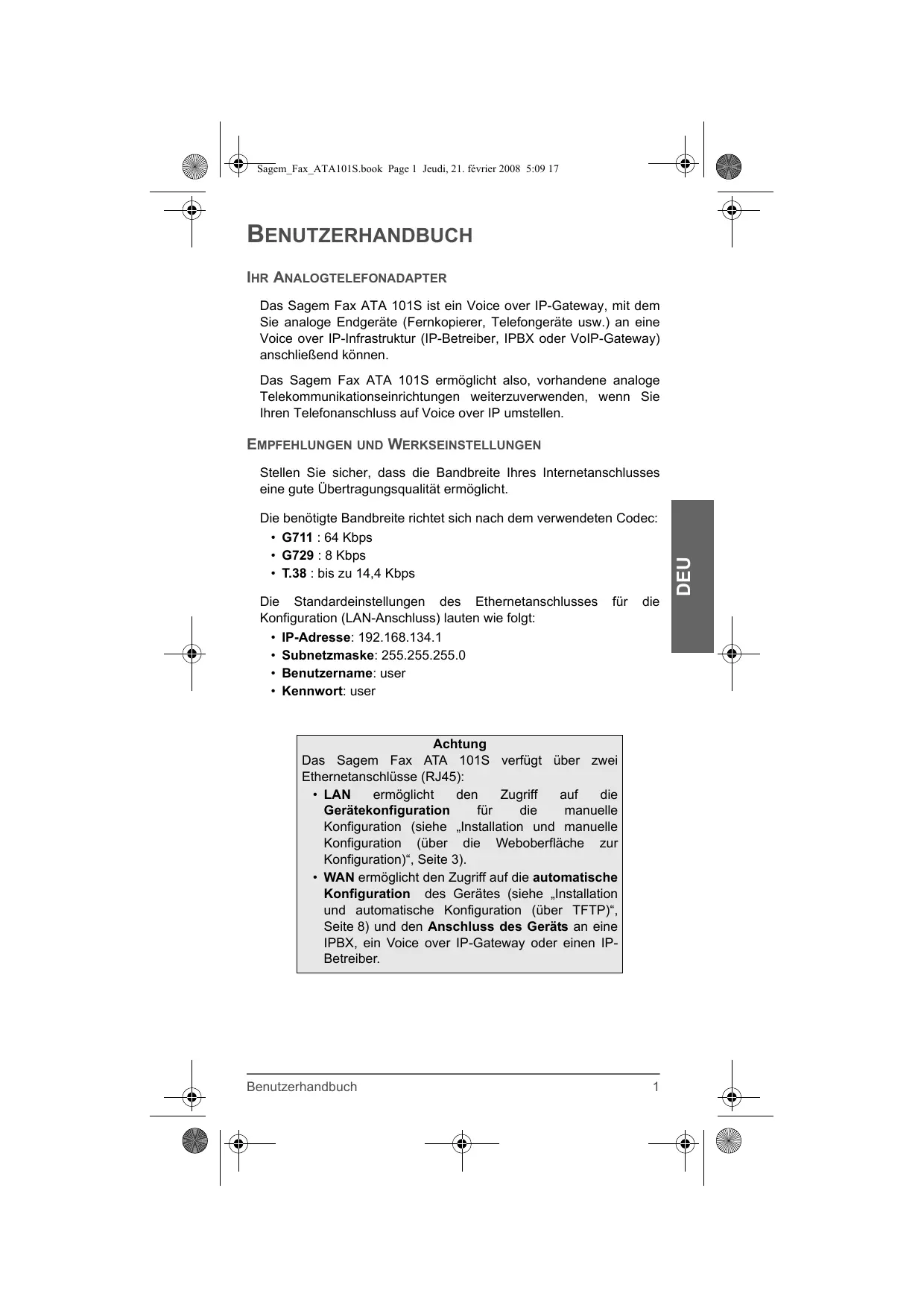

Sagem Fax ATA 101S Sagem_Fax_ATA101S.book Page 1 Jeudi, 21. février 2008 5:09 17 BENUTZERHANDBUCH IHR ANALOGTELEFONADAPTER Das Sagem Fax ATA 101S ist ein Voice over IP-Gateway, mit dem Sie analoge Endgeräte (Fernkopierer, Telefongeräte usw.) an eine Voice over IP-Infrastruktur (IP-Betreiber, IPBX oder VoIP-Gateway) anschließend können. Das Sagem Fax ATA 101S ermöglicht also, vorhandene analoge Telekommunikationseinrichtungen weiterzuverwenden, wenn Sie Ihren Telefonanschluss auf Voice over IP umstellen.

EMPFEHLUNGEN UND WERKSEINSTELLUNGEN

Die benötigte Bandbreite richtet sich nach dem verwendeten Codec:

• T.38 : bis zu 14,4 Kbps Die Standardeinstellungen des Ethernetanschlusses Konfiguration (LAN-Anschluss) lauten wie folgt:
• IP-Adresse: 192.168.134.1
• Subnetzmaske: 255.255.255.0
• Kennwort: user für die Achtung Das Sagem Fax ATA 101S verfügt über zwei Ethernetanschlüsse (RJ45):
• LAN ermöglicht den Zugriff auf die Gerätekonfiguration für die manuelle Konfiguration (siehe „Installation und manuelle Konfiguration (über die Weboberfläche zur Konfiguration)“, Seite 3).
• WAN ermöglicht den Zugriff auf die automatische Konfiguration des Gerätes (siehe „Installation und automatische Konfiguration (über TFTP)“, Seite 8) und den Anschluss des Geräts an eine IPBX, ein Voice over IP-Gateway oder einen IPBetreiber. Benutzerhandbuch

DEU Stellen Sie sicher, dass die Bandbreite Ihres Internetanschlusses eine gute Übertragungsqualität ermöglicht. Sagem_Fax_ATA101S.book Page 2 Jeudi, 21. février 2008 5:09 17 LIEFERUMFANG

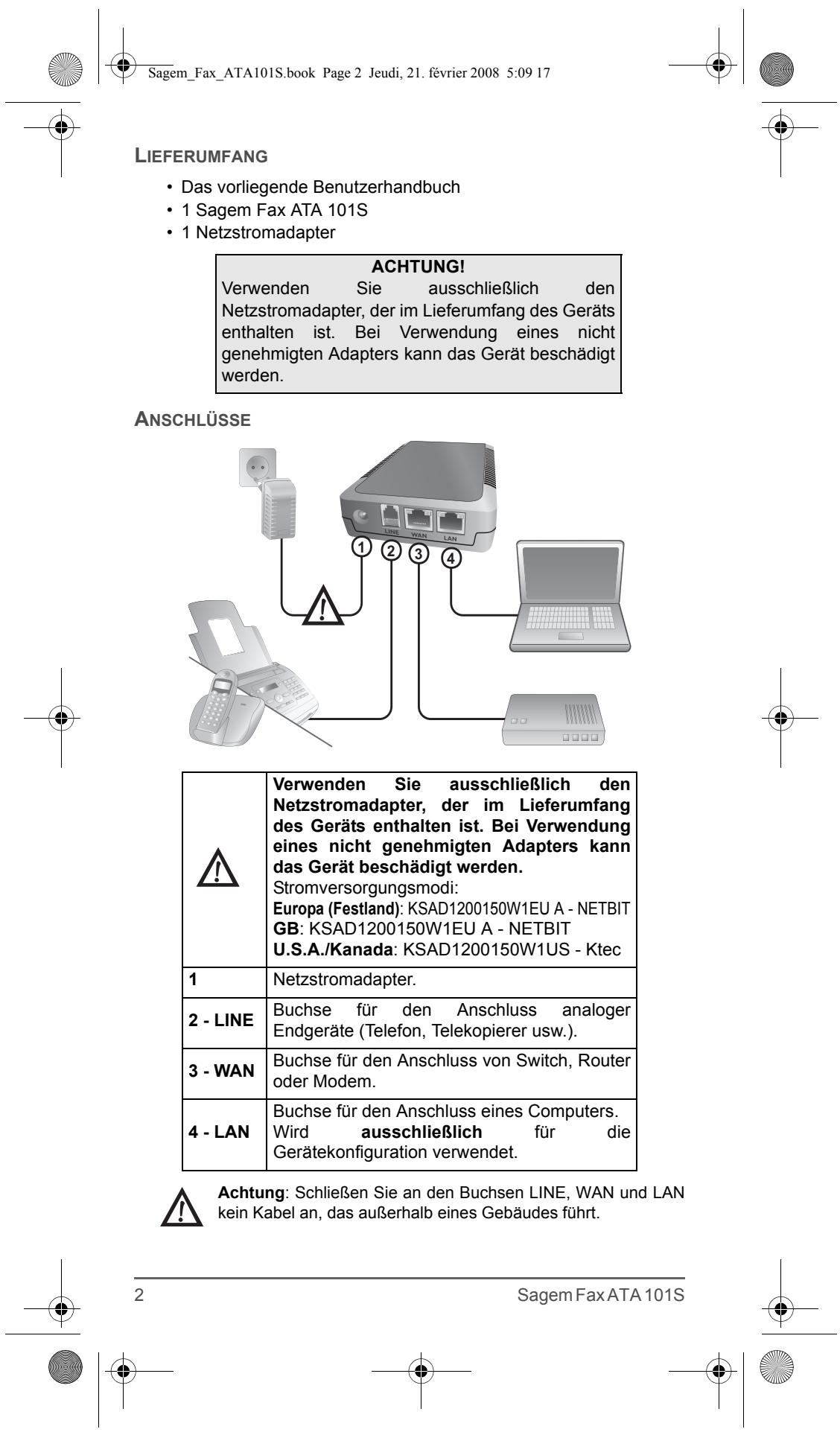

• Das vorliegende Benutzerhandbuch
• 1 Sagem Fax ATA 101S
• 1 Netzstromadapter ACHTUNG! Verwenden Sie ausschließlich den Netzstromadapter, der im Lieferumfang des Geräts enthalten ist. Bei Verwendung eines nicht genehmigten Adapters kann das Gerät beschädigt werden. ANSCHLÜSSE

Verwenden Sie ausschließlich den Netzstromadapter, der im Lieferumfang des Geräts enthalten ist. Bei Verwendung eines nicht genehmigten Adapters kann das Gerät beschädigt werden. Stromversorgungsmodi: Europa (Festland): KSAD1200150W1EU A - NETBIT GB: KSAD1200150W1EU A - NETBIT U.S.A./Kanada: KSAD1200150W1US - Ktec

Buchse für den Anschluss analoger Endgeräte (Telefon, Telekopierer usw.).

Buchse für den Anschluss von Switch, Router oder Modem.

Buchse für den Anschluss eines Computers. Wird ausschließlich für die Gerätekonfiguration verwendet. Achtung: Schließen Sie an den Buchsen LINE, WAN und LAN kein Kabel an, das außerhalb eines Gebäudes führt.

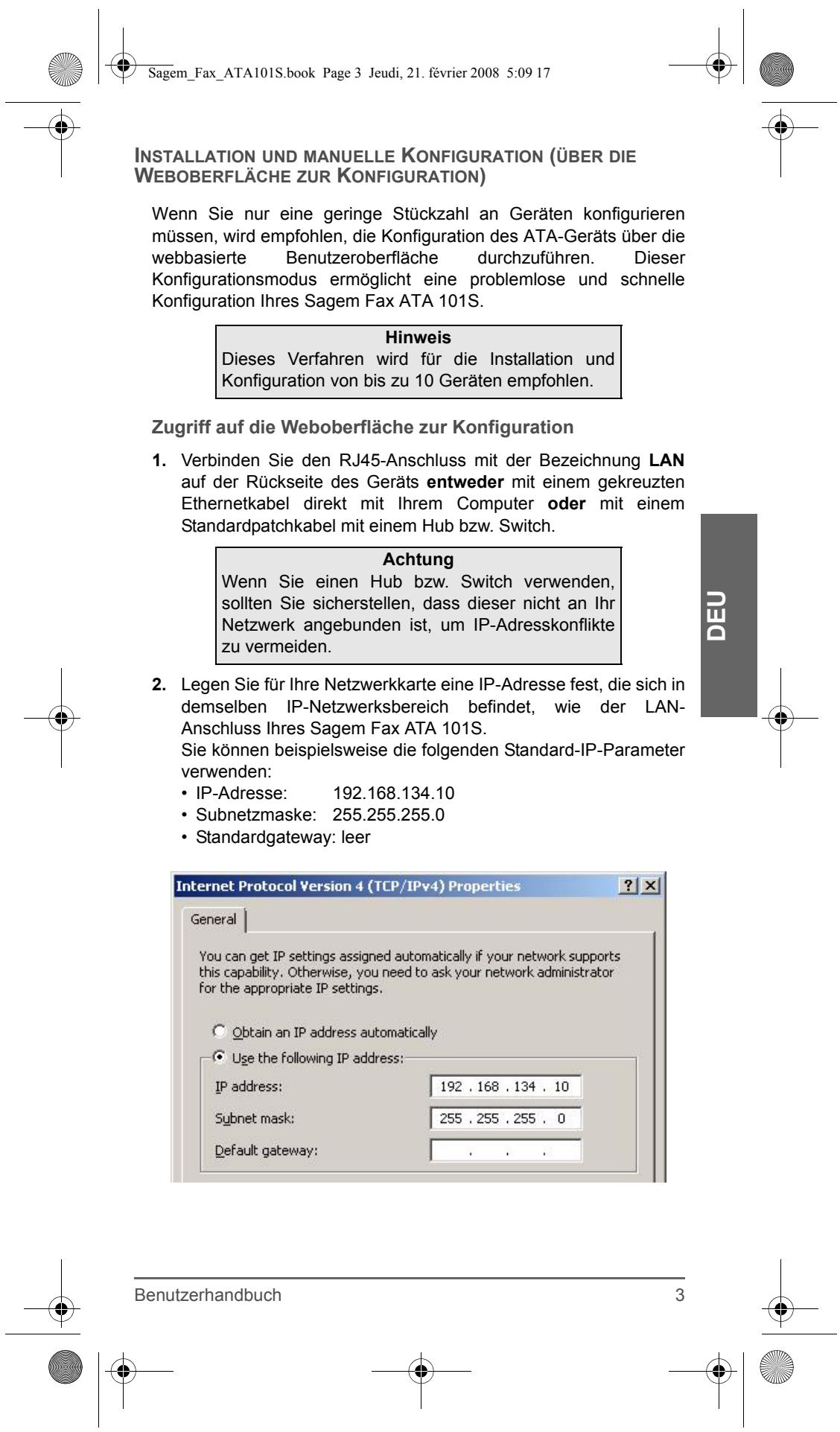

INSTALLATION UND MANUELLE KONFIGURATION (ÜBER DIE

WEBOBERFLÄCHE ZUR KONFIGURATION) Wenn Sie nur eine geringe Stückzahl an Geräten konfigurieren müssen, wird empfohlen, die Konfiguration des ATA-Geräts über die webbasierte Benutzeroberfläche durchzuführen. Dieser Konfigurationsmodus ermöglicht eine problemlose und schnelle Konfiguration Ihres Sagem Fax ATA 101S. Hinweis Dieses Verfahren wird für die Installation und Konfiguration von bis zu 10 Geräten empfohlen. Zugriff auf die Weboberfläche zur Konfiguration

1. Verbinden Sie den RJ45-Anschluss mit der Bezeichnung LAN

auf der Rückseite des Geräts entweder mit einem gekreuzten Ethernetkabel direkt mit Ihrem Computer oder mit einem Standardpatchkabel mit einem Hub bzw. Switch. DEU Achtung Wenn Sie einen Hub bzw. Switch verwenden, sollten Sie sicherstellen, dass dieser nicht an Ihr Netzwerk angebunden ist, um IP-Adresskonflikte zu vermeiden.

2. Legen Sie für Ihre Netzwerkkarte eine IP-Adresse fest, die sich in

demselben IP-Netzwerksbereich befindet, wie der LANAnschluss Ihres Sagem Fax ATA 101S. Sie können beispielsweise die folgenden Standard-IP-Parameter verwenden:

• Standardgateway: leer Benutzerhandbuch

3. Sie öffnen die Benutzeroberfläche zur Konfiguration des Sagem

Fax ATA 101S, indem Sie die Adresse „http:// 192.168.134.1“ in einem Webbrowser öffnen und sich authentifizieren. Standardmäßig können Sie die folgenden Anmeldeinformationen verwenden:

• Kennwort: user Anschließend können Sie dem WAN-Anschluss des Sagem Fax ATA 101S über die webbasierte Benutzeroberfläche eine IP-Adresse zuweisen (als feste Adresse oder dynamisch als DHCP-Serverlease). Manuelle Konfiguration des Sagem Fax ATA 101S Schritt 1 - Menü „Basic“ > „LAN/WAN Setup“ Parameter „eth0“ Es ist nicht erforderlich, diese Parameter zu ändern, da dies die Parameter der Schnittstelle „LAN“ des Sagem Fax ATA 101S sind, die lediglich zur Konfiguration des ATA-Geräts vorgesehen ist.

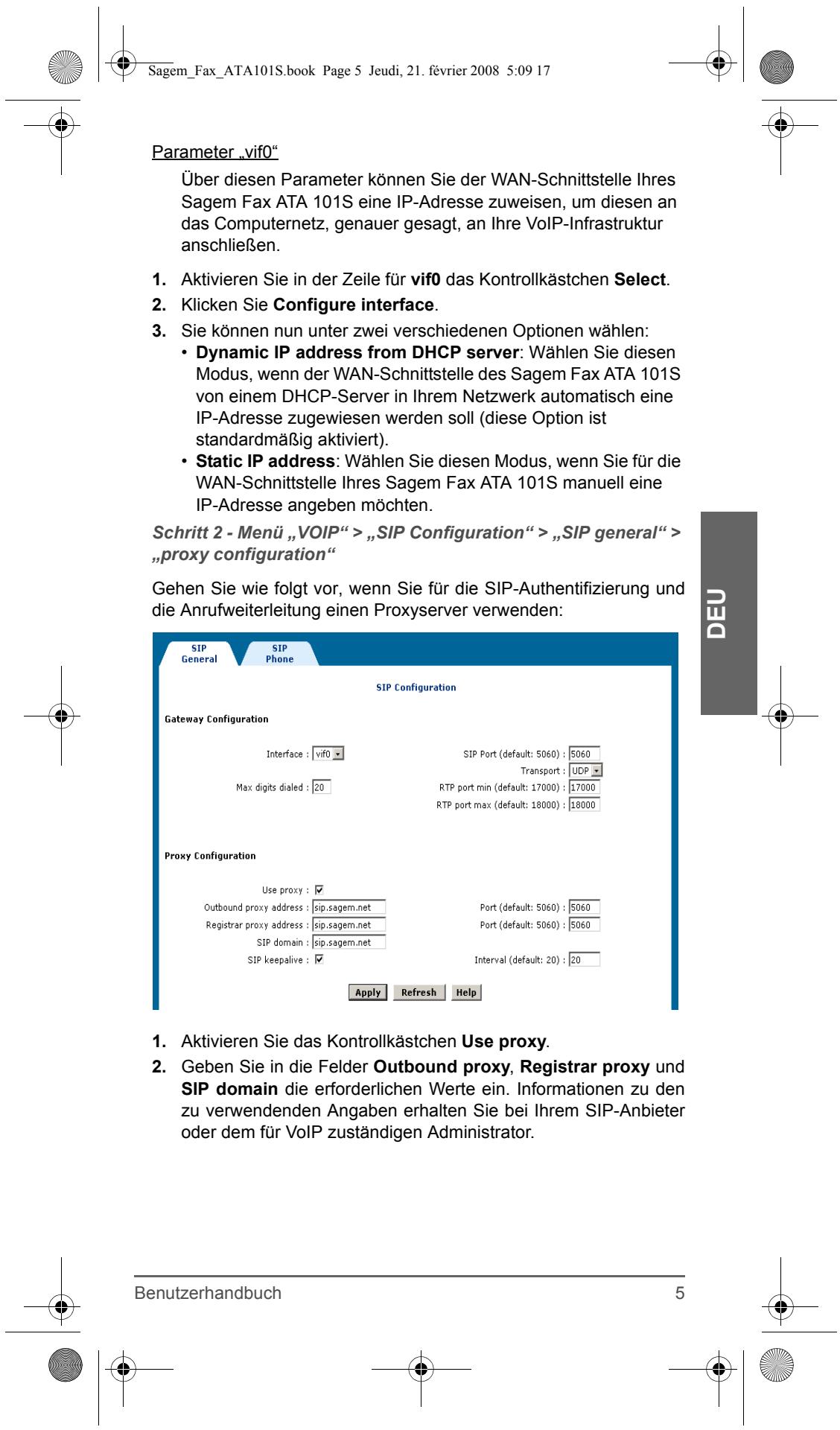

Sagem Fax ATA 101S Sagem_Fax_ATA101S.book Page 5 Jeudi, 21. février 2008 5:09 17 Parameter „vif0“ Über diesen Parameter können Sie der WAN-Schnittstelle Ihres Sagem Fax ATA 101S eine IP-Adresse zuweisen, um diesen an das Computernetz, genauer gesagt, an Ihre VoIP-Infrastruktur anschließen.

1. Aktivieren Sie in der Zeile für vif0 das Kontrollkästchen Select.

2. Klicken Sie Configure interface.

3. Sie können nun unter zwei verschiedenen Optionen wählen:

• Dynamic IP address from DHCP server: Wählen Sie diesen Modus, wenn der WAN-Schnittstelle des Sagem Fax ATA 101S von einem DHCP-Server in Ihrem Netzwerk automatisch eine IP-Adresse zugewiesen werden soll (diese Option ist standardmäßig aktiviert).
• Static IP address: Wählen Sie diesen Modus, wenn Sie für die WAN-Schnittstelle Ihres Sagem Fax ATA 101S manuell eine IP-Adresse angeben möchten. Gehen Sie wie folgt vor, wenn Sie für die SIP-Authentifizierung und die Anrufweiterleitung einen Proxyserver verwenden:

1. Aktivieren Sie das Kontrollkästchen Use proxy.

2. Geben Sie in die Felder Outbound proxy, Registrar proxy und

SIP domain die erforderlichen Werte ein. Informationen zu den zu verwendenden Angaben erhalten Sie bei Ihrem SIP-Anbieter oder dem für VoIP zuständigen Administrator. Benutzerhandbuch

DEU Schritt 2 - Menü „VOIP“ > „SIP Configuration“ > „SIP general“ > „proxy configuration“ Sagem_Fax_ATA101S.book Page 6 Jeudi, 21. février 2008 5:09 17 Schritt 3 - Menü „SIP Configuration“ > „SIP general“ > „Tel to IP routing table“ Wenn Sie keinen Proxyserver verwenden, können Sie über dieses Menü Routingtabellen konfigurieren. Die Routingtabellen des Sagem Fax ATA 101S ermöglichen Ihnen, eine Weiterleitung vom Typ „Tel to IP“ zu erstellen. Die Weiterleitung von Anrufen von analogen Endgeräten an Ihrem Sagem Fax ATA 101S an bestimmte IP-Endgeräte (IPBX, VoIPGateway, IP-Telefon, IP-Telekopierer usw.) erfolgt in Abhängigkeit von dem Präfix der gewählten Rufnummer.

1. Klicken Sie auf Add, und eine Routingtabelle zu erstellen.

Der folgende Bildschirm wird angezeigt:

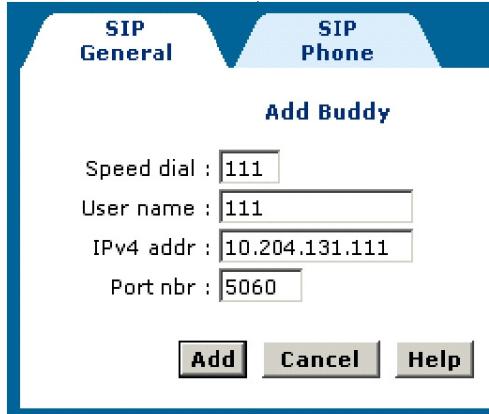

1. Geben Sie in das Feld Speed dial die Kurzwahlnummer ein,

anhand derer auch ermittelt wird, welche Routingtabelle für die Rufnummer verwendet werden soll. Die Kurzwahlnummer kann aus bis zu drei alphanumerischen Zeichen bestehen.

2. Geben Sie in die Felder User name und IPv4 addr die

entsprechenden Angaben für die VoIP-Umgebung ein, in die der Anruf weitergeleitet werden soll. Darüber hinaus können Sie auch den Anschluss angeben, über den die Sprachdaten übermittelt werden sollen (die Voreinstellung für das ATA ist der üblicherweise verwendete Anschluss des SIP-Protokolls).

3. Klicken Sie auf Add, um die Angaben zu bestätigen.

Die neue Weiterleitungsregel wird erstellt.

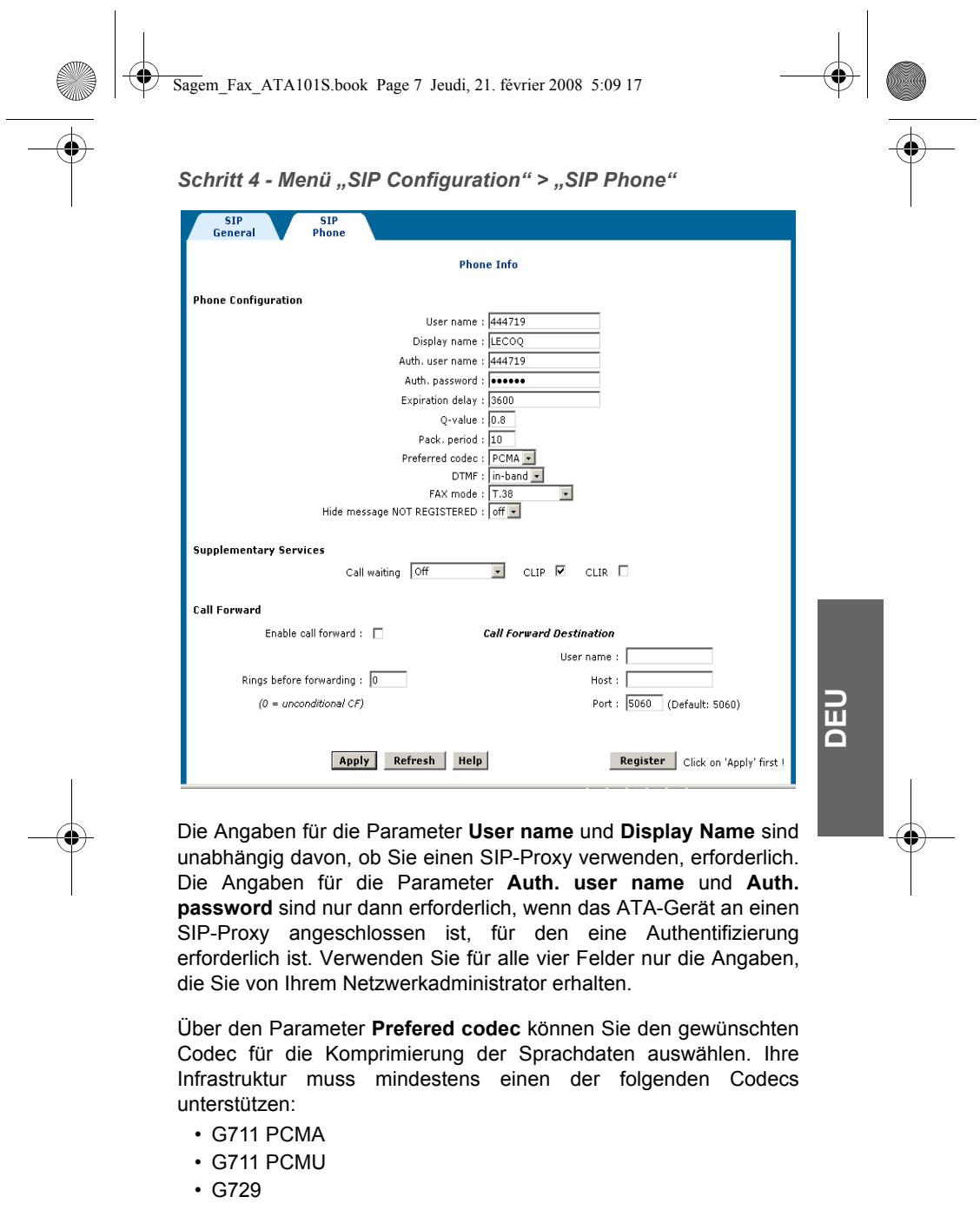

Sagem Fax ATA 101S Sagem_Fax_ATA101S.book Page 7 Jeudi, 21. février 2008 5:09 17 DEU Schritt 4 - Menü „SIP Configuration“ > „SIP Phone“ Die Angaben für die Parameter User name und Display Name sind unabhängig davon, ob Sie einen SIP-Proxy verwenden, erforderlich. Die Angaben für die Parameter Auth. user name und Auth. password sind nur dann erforderlich, wenn das ATA-Gerät an einen SIP-Proxy angeschlossen ist, für den eine Authentifizierung erforderlich ist. Verwenden Sie für alle vier Felder nur die Angaben, die Sie von Ihrem Netzwerkadministrator erhalten. Über den Parameter Prefered codec können Sie den gewünschten Codec für die Komprimierung der Sprachdaten auswählen. Ihre Infrastruktur muss mindestens einen der folgenden Codecs unterstützen:

• G729 Benutzerhandbuch

Sagem_Fax_ATA101S.book Page 8 Jeudi, 21. février 2008 5:09 17 Über den Parameter Fax Mode können Sie den gewünschten Faxübertragungsmodus auswählen. Es sind die beiden folgenden Technologien verfügbar: Hinweis Sie müssen die Technologie angeben, die von Ihrer VoIP-Infrastruktur unterstützt wird. Wenn Sie sich diesbezüglich nicht sicher sind, verwenden Sie die Option „T.38“.

• Wenn Sie die Option Fax pass-through (nur bei Verwendung der Kodierung „G.711“ verfügbar) wählen, werden Faxverbindungen von der VoIP-Infrastruktur als einfacher Sprachruf betrachtet.
• Bei Verwendung der Option T.38 wird ein besonderer Modus für die Faxübertragung aktiviert, bei dem die Signale demoduliert und in IP-Paketen gekapselt übermittelt werden. Verglichen mit dem Durchleitungsmodus bietet dieser Modus eine höhere Zuverlässigkeit und benötigt beträchtlich weniger Bandbreite. Das Sagem Fax ATA 101S unterstützt die Erkennung des Tonwahlverfahrens, die Anrufweiterleitung, das Halten von Gesprächen, die Sprechpausenerkennung usw. Wenden Sie sich bei Bedarf an unseren Supportservice (siehe „Kundeninformationen“, Seite 18).

INSTALLATION UND AUTOMATISCHE KONFIGURATION (ÜBER

TFTP) Wenn Sie viele Sagem Fax ATA 101S-Geräte verwalten müssen, sollten Sie dies über das TFTP-Verfahren durchführen. In diesem Modus können Sie einen Server anweisen, Konfigurationen und Firmwareupgrades für die ATA-Geräte im Netzwerk bereitzustellen. Hinweis Dieses Verfahren wird für die Installation und Konfiguration ab 10 Geräten empfohlen. Einrichten des TFTP-Servers Bei diesem Verfahren muss i. W. ein TFTP-Server eingerichtet werden.

• Wenn in Ihrem Netzwerk bereits ein TFTP-Server vorhanden ist, können Sie ihn für die Bereitstellung der Konfigurationen für die ATA-Geräte über das Netzwerk verwenden.
• Wenn Sie noch keinen TFTP-Server in Ihrem Netzwerk verwenden, müssen Sie einen installieren und konfigurieren, bevor Sie fortfahren.

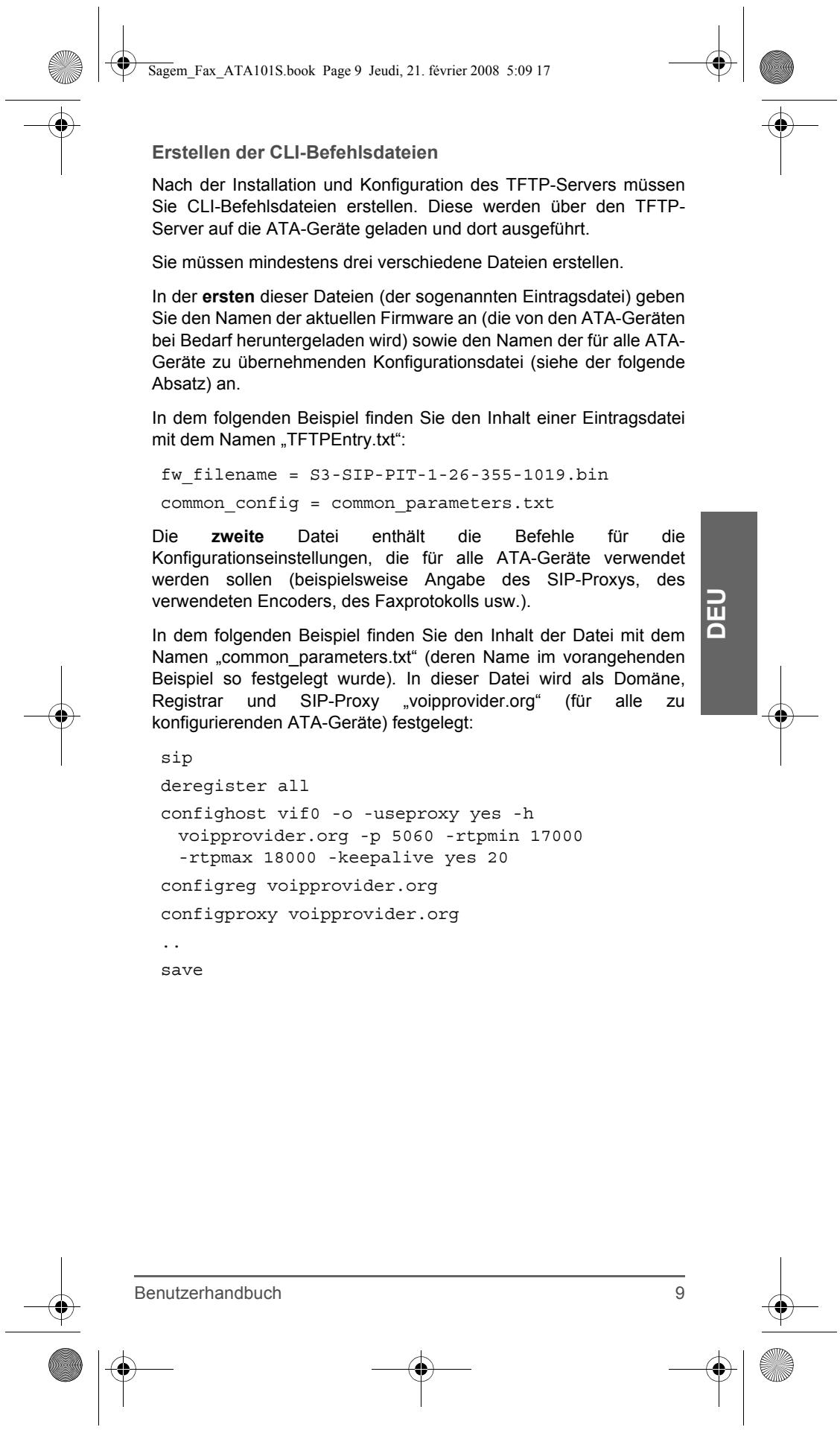

Sagem Fax ATA 101S Sagem_Fax_ATA101S.book Page 9 Jeudi, 21. février 2008 5:09 17 Erstellen der CLI-Befehlsdateien Nach der Installation und Konfiguration des TFTP-Servers müssen Sie CLI-Befehlsdateien erstellen. Diese werden über den TFTPServer auf die ATA-Geräte geladen und dort ausgeführt. Sie müssen mindestens drei verschiedene Dateien erstellen. In der ersten dieser Dateien (der sogenannten Eintragsdatei) geben Sie den Namen der aktuellen Firmware an (die von den ATA-Geräten bei Bedarf heruntergeladen wird) sowie den Namen der für alle ATAGeräte zu übernehmenden Konfigurationsdatei (siehe der folgende Absatz) an. In dem folgenden Beispiel finden Sie den Inhalt einer Eintragsdatei mit dem Namen „TFTPEntry.txt“: fw_filename = S3-SIP-PIT-1-26-355-1019.bin Die zweite Datei enthält die Befehle für die Konfigurationseinstellungen, die für alle ATA-Geräte verwendet werden sollen (beispielsweise Angabe des SIP-Proxys, des verwendeten Encoders, des Faxprotokolls usw.). In dem folgenden Beispiel finden Sie den Inhalt der Datei mit dem Namen „common_parameters.txt“ (deren Name im vorangehenden Beispiel so festgelegt wurde). In dieser Datei wird als Domäne, Registrar und SIP-Proxy „voipprovider.org“ (für alle zu konfigurierenden ATA-Geräte) festgelegt: sip deregister all confighost vif0 -o -useproxy yes -h voipprovider.org -p 5060 -rtpmin 17000 -rtpmax 18000 -keepalive yes 20 configreg voipprovider.org configproxy voipprovider.org save Benutzerhandbuch

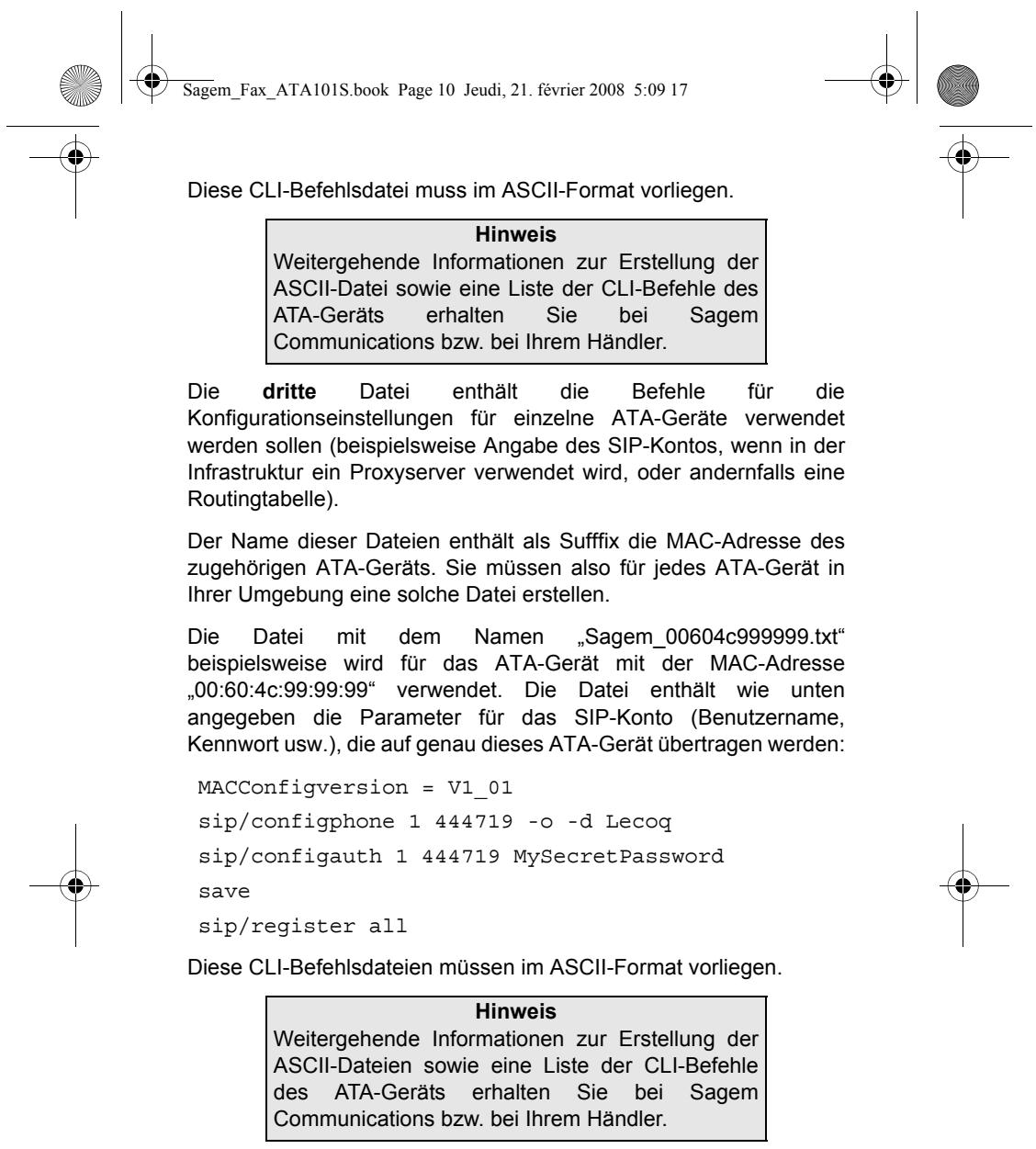

DEU common_config = common_parameters.txt Sagem_Fax_ATA101S.book Page 10 Jeudi, 21. février 2008 5:09 17 Diese CLI-Befehlsdatei muss im ASCII-Format vorliegen. Hinweis Weitergehende Informationen zur Erstellung der ASCII-Datei sowie eine Liste der CLI-Befehle des ATA-Geräts erhalten Sie bei Sagem Communications bzw. bei Ihrem Händler. Die dritte Datei enthält die Befehle für die Konfigurationseinstellungen für einzelne ATA-Geräte verwendet werden sollen (beispielsweise Angabe des SIP-Kontos, wenn in der Infrastruktur ein Proxyserver verwendet wird, oder andernfalls eine Routingtabelle). Der Name dieser Dateien enthält als Sufffix die MAC-Adresse des zugehörigen ATA-Geräts. Sie müssen also für jedes ATA-Gerät in Ihrer Umgebung eine solche Datei erstellen. Die Datei mit dem Namen „Sagem_00604c999999.txt“ beispielsweise wird für das ATA-Gerät mit der MAC-Adresse „00:60:4c:99:99:99“ verwendet. Die Datei enthält wie unten angegeben die Parameter für das SIP-Konto (Benutzername, Kennwort usw.), die auf genau dieses ATA-Gerät übertragen werden: MACConfigversion = V1_01 sip/configphone 1 444719 -o -d Lecoq sip/configauth 1 444719 MySecretPassword save sip/register all Diese CLI-Befehlsdateien müssen im ASCII-Format vorliegen. Hinweis Weitergehende Informationen zur Erstellung der ASCII-Dateien sowie eine Liste der CLI-Befehle des ATA-Geräts erhalten Sie bei Sagem Communications bzw. bei Ihrem Händler.

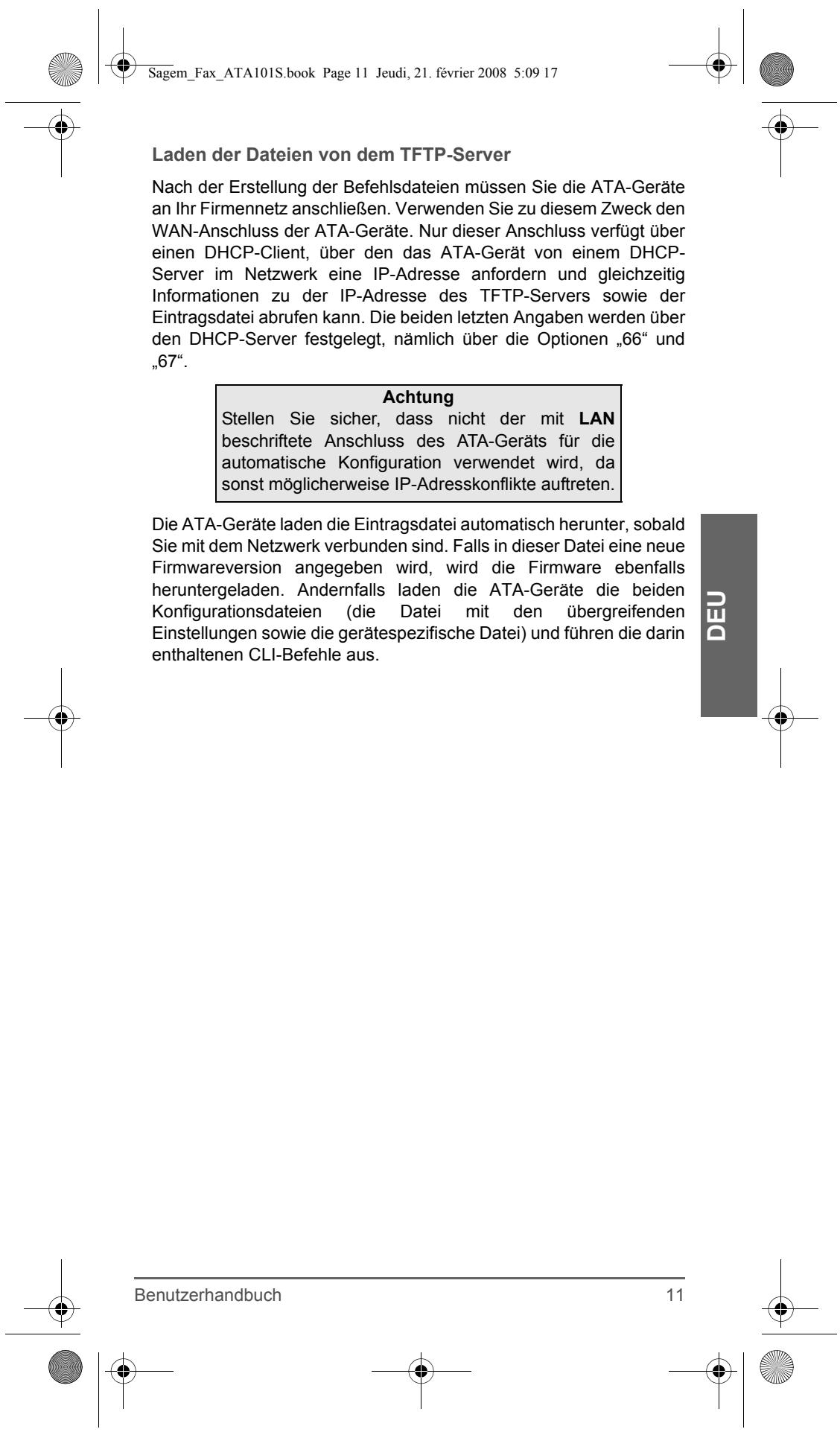

Sagem Fax ATA 101S Sagem_Fax_ATA101S.book Page 11 Jeudi, 21. février 2008 5:09 17 Laden der Dateien von dem TFTP-Server Nach der Erstellung der Befehlsdateien müssen Sie die ATA-Geräte an Ihr Firmennetz anschließen. Verwenden Sie zu diesem Zweck den WAN-Anschluss der ATA-Geräte. Nur dieser Anschluss verfügt über einen DHCP-Client, über den das ATA-Gerät von einem DHCPServer im Netzwerk eine IP-Adresse anfordern und gleichzeitig Informationen zu der IP-Adresse des TFTP-Servers sowie der Eintragsdatei abrufen kann. Die beiden letzten Angaben werden über den DHCP-Server festgelegt, nämlich über die Optionen „66“ und „67“. Die ATA-Geräte laden die Eintragsdatei automatisch herunter, sobald Sie mit dem Netzwerk verbunden sind. Falls in dieser Datei eine neue Firmwareversion angegeben wird, wird die Firmware ebenfalls heruntergeladen. Andernfalls laden die ATA-Geräte die beiden Konfigurationsdateien (die Datei mit den übergreifenden Einstellungen sowie die gerätespezifische Datei) und führen die darin enthaltenen CLI-Befehle aus. Benutzerhandbuch

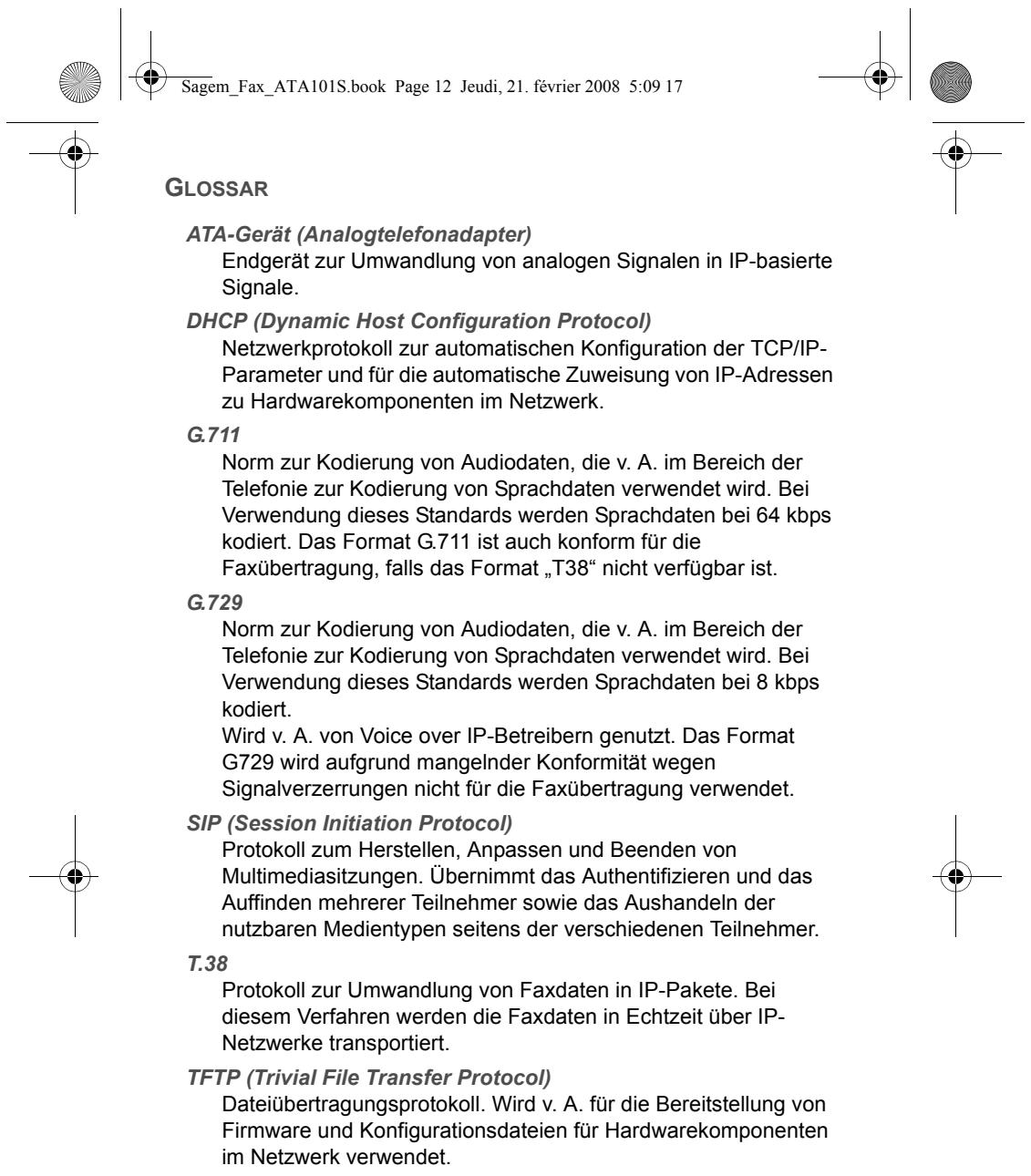

DEU Achtung Stellen Sie sicher, dass nicht der mit LAN beschriftete Anschluss des ATA-Geräts für die automatische Konfiguration verwendet wird, da sonst möglicherweise IP-Adresskonflikte auftreten. Sagem_Fax_ATA101S.book Page 12 Jeudi, 21. février 2008 5:09 17 GLOSSAR ATA-Gerät (Analogtelefonadapter) Endgerät zur Umwandlung von analogen Signalen in IP-basierte Signale. DHCP (Dynamic Host Configuration Protocol) Netzwerkprotokoll zur automatischen Konfiguration der TCP/IPParameter und für die automatische Zuweisung von IP-Adressen zu Hardwarekomponenten im Netzwerk. G.711 Norm zur Kodierung von Audiodaten, die v. A. im Bereich der Telefonie zur Kodierung von Sprachdaten verwendet wird. Bei Verwendung dieses Standards werden Sprachdaten bei 64 kbps kodiert. Das Format G.711 ist auch konform für die Faxübertragung, falls das Format „T38“ nicht verfügbar ist. G.729 Norm zur Kodierung von Audiodaten, die v. A. im Bereich der Telefonie zur Kodierung von Sprachdaten verwendet wird. Bei Verwendung dieses Standards werden Sprachdaten bei 8 kbps kodiert. Wird v. A. von Voice over IP-Betreibern genutzt. Das Format G729 wird aufgrund mangelnder Konformität wegen Signalverzerrungen nicht für die Faxübertragung verwendet. SIP (Session Initiation Protocol) Protokoll zum Herstellen, Anpassen und Beenden von Multimediasitzungen. Übernimmt das Authentifizieren und das Auffinden mehrerer Teilnehmer sowie das Aushandeln der nutzbaren Medientypen seitens der verschiedenen Teilnehmer. T.38 Protokoll zur Umwandlung von Faxdaten in IP-Pakete. Bei diesem Verfahren werden die Faxdaten in Echtzeit über IPNetzwerke transportiert. TFTP (Trivial File Transfer Protocol) Dateiübertragungsprotokoll. Wird v. A. für die Bereitstellung von Firmware und Konfigurationsdateien für Hardwarekomponenten im Netzwerk verwendet.

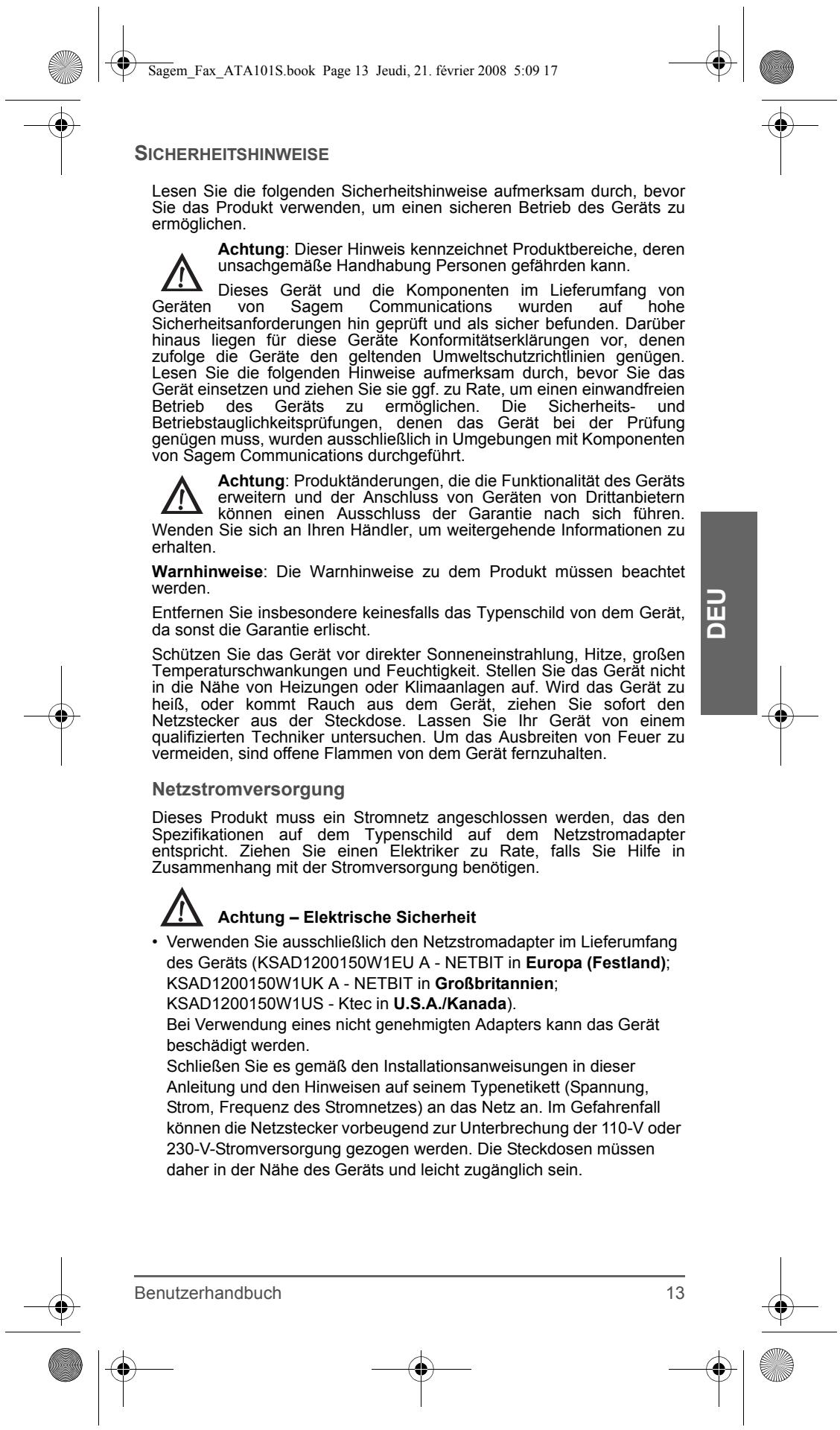

Sagem Fax ATA 101S Sagem_Fax_ATA101S.book Page 13 Jeudi, 21. février 2008 5:09 17 SICHERHEITSHINWEISE Lesen Sie die folgenden Sicherheitshinweise aufmerksam durch, bevor Sie das Produkt verwenden, um einen sicheren Betrieb des Geräts zu ermöglichen. Achtung: Dieser Hinweis kennzeichnet Produktbereiche, deren unsachgemäße Handhabung Personen gefährden kann. Dieses Gerät und die Komponenten im Lieferumfang von Geräten von Sagem Communications wurden auf hohe Sicherheitsanforderungen hin geprüft und als sicher befunden. Darüber hinaus liegen für diese Geräte Konformitätserklärungen vor, denen zufolge die Geräte den geltenden Umweltschutzrichtlinien genügen. Lesen Sie die folgenden Hinweise aufmerksam durch, bevor Sie das Gerät einsetzen und ziehen Sie sie ggf. zu Rate, um einen einwandfreien Betrieb des Geräts zu ermöglichen. Die Sicherheits- und Betriebstauglichkeitsprüfungen, denen das Gerät bei der Prüfung genügen muss, wurden ausschließlich in Umgebungen mit Komponenten von Sagem Communications durchgeführt. Warnhinweise: Die Warnhinweise zu dem Produkt müssen beachtet werden. Entfernen Sie insbesondere keinesfalls das Typenschild von dem Gerät, da sonst die Garantie erlischt. Schützen Sie das Gerät vor direkter Sonneneinstrahlung, Hitze, großen Temperaturschwankungen und Feuchtigkeit. Stellen Sie das Gerät nicht in die Nähe von Heizungen oder Klimaanlagen auf. Wird das Gerät zu heiß, oder kommt Rauch aus dem Gerät, ziehen Sie sofort den Netzstecker aus der Steckdose. Lassen Sie Ihr Gerät von einem qualifizierten Techniker untersuchen. Um das Ausbreiten von Feuer zu vermeiden, sind offene Flammen von dem Gerät fernzuhalten. Netzstromversorgung Dieses Produkt muss ein Stromnetz angeschlossen werden, das den Spezifikationen auf dem Typenschild auf dem Netzstromadapter entspricht. Ziehen Sie einen Elektriker zu Rate, falls Sie Hilfe in Zusammenhang mit der Stromversorgung benötigen. Achtung – Elektrische Sicherheit

• Verwenden Sie ausschließlich den Netzstromadapter im Lieferumfang des Geräts (KSAD1200150W1EU A - NETBIT in Europa (Festland); KSAD1200150W1UK A - NETBIT in Großbritannien; KSAD1200150W1US - Ktec in U.S.A./Kanada). Bei Verwendung eines nicht genehmigten Adapters kann das Gerät beschädigt werden. Schließen Sie es gemäß den Installationsanweisungen in dieser Anleitung und den Hinweisen auf seinem Typenetikett (Spannung, Strom, Frequenz des Stromnetzes) an das Netz an. Im Gefahrenfall können die Netzstecker vorbeugend zur Unterbrechung der 110-V oder 230-V-Stromversorgung gezogen werden. Die Steckdosen müssen daher in der Nähe des Geräts und leicht zugänglich sein. Benutzerhandbuch

DEU Achtung: Produktänderungen, die die Funktionalität des Geräts erweitern und der Anschluss von Geräten von Drittanbietern können einen Ausschluss der Garantie nach sich führen. Wenden Sie sich an Ihren Händler, um weitergehende Informationen zu erhalten. Sagem_Fax_ATA101S.book Page 14 Jeudi, 21. février 2008 5:09 17

• Der Netzstromadapter muss an ein Stromnetz angeschlossen werden, dessen Kapazität der Angabe auf dem Adapter entspricht bzw. den angegebenen Ampere-Wert überschreitet und dessen Spannung der angegebenen Spannung für den Adapter entspricht. Informationen zur Eingangsstärke und -spannung finden Sie auf der Rückseite des Adapters.
• Stellen Sie das Gerät nicht an Stellen auf, an denen Benutzer auf die Netzstromzufuhrleitung treten oder über sie stolpern könnten.
• Stellen Sie das Gerät nicht in Feuchträumen auf.
• Berühren Sie nie Stecker oder Anschlussbuchsen mit nassen Händen.
• Stellen Sie keine Objekte auf dem Netzstromkabel ab.
• Versuchen Sie nicht, die elektrischen und mechanischen Schutzvorrichtungen zu umgehen.
• Versperren Sie nicht die Öffnungen für Be- bzw. Entlüftung.
• Achten Sie darauf, dass keine Objekte durch die Belüftungen oder Öffnungen ins Gehäuse gelangen.
• Trennen Sie das Gerät sofort vom Adapter und den Adapter vom Stromnetz, wenn eine der folgenden Situationen auftritt. Rufen Sie einen genehmigten Servicetechniker, um das Problem zu behandeln.
• Das Gerät gibt ungewöhnliche Geräusche von sich oder es entweichen Dämpfe bzw. Gerüche.
• Der Netzstromadapter ist beschädigt.
• Ein Schalter, eine Sicherung oder eine andere Sicherheitssperre wurde ausgelöst.
• Es sind Flüssigkeiten in das Gehäuse eingedrungen.
• Es ist Feuchtigkeit bzw. Wasser ins Gehäuse gelangt.
• Komponenten bzw. Bausteine des Geräts sind beschädigt. Hauptschalter: Als Netzstromadapter. Der Rückseite des Geräts Netzstrom ziehen Sie Steckdose. Hauptschalter für das Gerät dient der Netzstromadapter wird in die Buchse auf der eingesteckt. Zum Trennen des Geräts vom den Stecker des Netzstromadapters aus der Vom Benutzer erreichbare Bereiche Dieses Gerät wurde dahingehend konzipiert, einen Zugriff seitens des Benutzers ausschließlich auf Bereiche zu beschränken, die keinerlei Gefahr darstellen können. Der Zugriff auf potentiell gefährliche Bereiche ist durch Schutzkappen und Abdeckungen gesichert, für deren Entfernung ein Werkzeug erforderlich ist. Diese Abdeckungen dürfen nicht eigenmächtig entfernt werden. Wartung In der Dokumentation im Lieferumfang dieses Produkts sind alle Wartungsmaßnahmen beschrieben, die benutzerseitig durchgeführt werden können. Führen Sie an diesem Produkt niemals eigenmächtig Wartungsmaßnahmen durch, die nicht in der Dokumentation aufgeführt sind. Eine nicht ordnungsgemäß ausgeführte Wartungsmaßnahme kann Personen schaden bzw. Hardwarekomponenten beschädigen. Lassen Sie Ihr Gerät ausschließlich von einem qualifizierten Techniker reparieren.

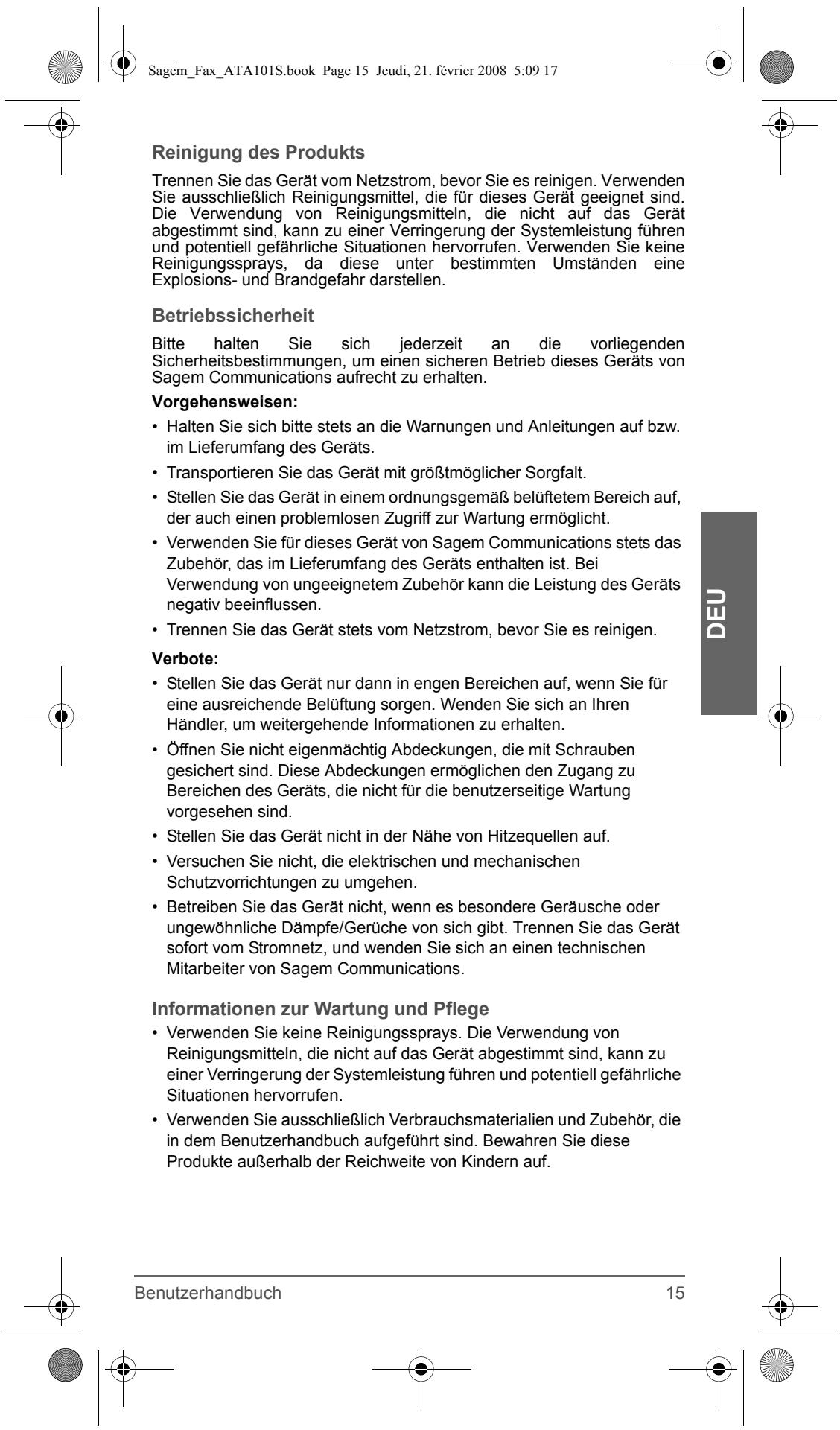

Sagem Fax ATA 101S Sagem_Fax_ATA101S.book Page 15 Jeudi, 21. février 2008 5:09 17 Reinigung des Produkts Trennen Sie das Gerät vom Netzstrom, bevor Sie es reinigen. Verwenden Sie ausschließlich Reinigungsmittel, die für dieses Gerät geeignet sind. Die Verwendung von Reinigungsmitteln, die nicht auf das Gerät abgestimmt sind, kann zu einer Verringerung der Systemleistung führen und potentiell gefährliche Situationen hervorrufen. Verwenden Sie keine Reinigungssprays, da diese unter bestimmten Umständen eine Explosions- und Brandgefahr darstellen. Betriebssicherheit Bitte halten Sie sich jederzeit die vorliegenden Sicherheitsbestimmungen, um einen sicheren Betrieb dieses Geräts von Sagem Communications aufrecht zu erhalten. Vorgehensweisen:

• Halten Sie sich bitte stets an die Warnungen und Anleitungen auf bzw. im Lieferumfang des Geräts.
• Transportieren Sie das Gerät mit größtmöglicher Sorgfalt.

• Verwenden Sie für dieses Gerät von Sagem Communications stets das Zubehör, das im Lieferumfang des Geräts enthalten ist. Bei Verwendung von ungeeignetem Zubehör kann die Leistung des Geräts negativ beeinflussen.
• Trennen Sie das Gerät stets vom Netzstrom, bevor Sie es reinigen. Verbote:
• Stellen Sie das Gerät nur dann in engen Bereichen auf, wenn Sie für eine ausreichende Belüftung sorgen. Wenden Sie sich an Ihren Händler, um weitergehende Informationen zu erhalten.
• Öffnen Sie nicht eigenmächtig Abdeckungen, die mit Schrauben gesichert sind. Diese Abdeckungen ermöglichen den Zugang zu Bereichen des Geräts, die nicht für die benutzerseitige Wartung vorgesehen sind.
• Stellen Sie das Gerät nicht in der Nähe von Hitzequellen auf.
• Versuchen Sie nicht, die elektrischen und mechanischen Schutzvorrichtungen zu umgehen.
• Betreiben Sie das Gerät nicht, wenn es besondere Geräusche oder ungewöhnliche Dämpfe/Gerüche von sich gibt. Trennen Sie das Gerät sofort vom Stromnetz, und wenden Sie sich an einen technischen Mitarbeiter von Sagem Communications. Informationen zur Wartung und Pflege
• Verwenden Sie keine Reinigungssprays. Die Verwendung von Reinigungsmitteln, die nicht auf das Gerät abgestimmt sind, kann zu einer Verringerung der Systemleistung führen und potentiell gefährliche Situationen hervorrufen.
• Verwenden Sie ausschließlich Verbrauchsmaterialien und Zubehör, die in dem Benutzerhandbuch aufgeführt sind. Bewahren Sie diese Produkte außerhalb der Reichweite von Kindern auf. Benutzerhandbuch

• Stellen Sie das Gerät in einem ordnungsgemäß belüftetem Bereich auf, der auch einen problemlosen Zugriff zur Wartung ermöglicht. Sagem_Fax_ATA101S.book Page 16 Jeudi, 21. février 2008 5:09 17

• Öffnen Sie nicht eigenmächtig Abdeckungen, die mit Schrauben gesichert sind. Diese Abdeckungen ermöglichen den Zugang zu Bereichen des Geräts, die nicht für die benutzerseitige Wartung vorgesehen sind.
• Führen Sie zu keinem Zeitpunkt Wartungsmaßnahmen durch, für die Sie nicht seitens Ihres Händlers instruiert wurden oder die nicht explizit in dem Benutzerhandbuch beschrieben sind. EMPFEHLUNGEN Allgemeine Informationen Hinweis: Ohne explizite Genehmigung von Sagem Communications durchgeführte bauliche oder funktionale Änderungen an diesem Gerät führen möglicherweise zu einem Erlöschen der FCC-Konformität. Dieses Gerät wurde hinsichtlich der für digitale Geräte der Klasse B entsprechend Absatz 15 der Reglementierung der FCC geltenden Grenzwerte geprüft und für konform befunden. Die Grenzwerte stellen einen optimalen Schutz gegen schädliche Interferenzen in Wohnbereichen dar. Dieses Gerät verwendet radioelektrische Frequenzen und sendet entsprechende Strahlungen aus, die zu Interferenzen mit Radiotelekommunikationsgeräten führen können, wenn es nicht entsprechend der Anleitung installiert und betrieben wird. Es gibt jedoch keine Garantie, dass diese Interferenzen bei einzelnen Installationen nicht vorkommen können. Die emittierten Radio- oder Fernsehinterferenzen machen sich bemerkbar, wenn Sie das betreffende Gerät ein- und wieder ausschalten. Es wird empfohlen, das Problem durch die folgenden Gegenmaßnahmen zu behandeln:
• Neuausrichtung der Empfangsantenne oder Wahl eines anderen Aufstellortes
• Vergrößerung der Entfernung zwischen der Hardwarekomponente und dem Empfangsmodul
• Anschluss der Hardwarekomponente an einen anderen Netzstromkreis als der Empfänger
• Ziehen Sie bei Bedarf einen entsprechend qualifizierten Funk- oder Fernsehtechniker hinzu. Dieses digitale Gerät der Klasse B entspricht der Norm NMB-003 in Kanada. Konformitätserklärung Das CE-Symbol zertifiziert die Konformität des Produkts gegenüber den wesentlichen Anforderungen der Direktive R&TTE 1999/ 5/CE zu Funk- und Telekommunikationsgeräten, sowie den Direktiven 2006/95/CE zur Sicherheit und 2004/108/CE zur elektromagnetischen Konformität, wie sie vom Europaparlament und dem Rat zur Minimierung elektromagnetischer Interferenzen und zur Aufrechterhaltung von Gesundheit und Sicherheit des Benutzers festgelegt wurden. Die Konformitätserklärung kann im Supportbereich der Website von Sagem Communications eingesehen oder bei folgender Adresse angefordert werden: SAGEM COMMUNICATIONS Service des relations clientèle 4, rue du Petit Albi 95800 Cergy Saint-Christophe - FRANKREICH

Sagem Fax ATA 101S Sagem_Fax_ATA101S.book Page 17 Jeudi, 21. février 2008 5:09 17 Umwelt Der Umweltschutz im Sinne von nachhaltiger Entwicklung ist eine der wesentlichen Zielsetzungen von Hersteller. Der Hersteller hat den Entschluss gefasst, umweltfreundliche Anlagen zu nutzen und den Umweltschutz zum festen Bestandteil des Lebenszyklus seiner Produkte zu machen - von der Herstellung, über die Inbetriebnahme, bis hin zu Gebrauch und Entsorgung. Die verpackung Das Logo auf der Verpackung (grüner Punkt) bedeutet, dass eine Abgabe an eine zugelassene nationale Organisation überwiesen wird, um die Wiedergewinnungs- und RecyclingInfrastrukturen der Verpackungen zu verbessern. Halten Sie zum Verbessern des Recycling bitte die örtlichen Sortierungsregeln für diesen Abfalltyp ein. Batterien und Akkumulatoren Das produkt Die auf dem Produkt angebrachte durchkreuzte Mülltonne bedeutet, das es zur Gruppe der Elektro- und Elektronikgeräte gehört. In diesem Zusammenhang fragt die europäische Regelung Sie, ihre selektive Sammlung durchzuführen :

• ·den Verkaufsstellen im Falle des Kaufs eines gleichwertigen Geräts.
• den örtlich Ihnen zur Verfügung gestellten Sammelstellen (Wertstoffhof, Sortierte Sammlung usw.) So beteiligen Sie sich an der Wiederverwendung und der Valorisierung von Elektrik- und Elektronik-Altgeräten, die andernfalls negative Auswirkungen auf die Umwelt und die menschliche Gesundheit haben könnten. Diese Bedienungsanleitung wurde auf chlorfrei gebleichtem Recyclingpapier gedruckt. Das entspricht den höchsten Standards in Bezug auf Umweltverträglichkeit. Die verwendeten Kartonverpa-ckungen und die Verpackungshalbschalen aus Papier und Karton können wie Altpapier entsorgt werden. Die Plastikfolien geben Sie zum Recycling oder in den Restmüll, je nach den Anforderungen Ihres Landes. Benutzerhandbuch

DEU Wenn Ihr Produkt Batterien oder Akkumulatoren enthält, müssen diese an den ausgewiesenen Sammelstellen entsorgt werden. Sagem_Fax_ATA101S.book Page 18 Jeudi, 21. février 2008 5:09 17 Markenrechtliche Hinweise Die in dem vorliegenden Handbuch erwähnten Marken sind eingetragene Marken Ihrer jeweiligen Inhaber. Ein Fehlen der Symbole ® bzw. ™ bedeutet nicht, dass es sich bei diesen Begriffen um freie Marken handelt. Die anderen in dem vorliegenden Dokument erwähnten Produktnamen dienen lediglich zur deskriptiven Bezeichnung und sind möglicherweise Marken ihrer jeweiligen Inhaber. Sagem Communications erhebt auf keine dieser Marken Anspruch. Weder Sagem Communications noch ihre Tochtergesellschaften sind gegenüber dem Endkunden für dieses Gerät oder Dritten in Zusammenhang mit Schadensersatzforderungen, Regressen wegen Ausfällen, Verlusten oder anderweitig entstehenden Kosten für den Kunden oder Dritte aufgrund von Unfällen, unsachgemäßer Handhabung oder Missbrauch des Geräts oder auch über Änderungen und Modifikationen des Geräts, die nicht gestattet oder den Service- und Wartungsanweisungen von Sagem Communications zuwiderlaufen, verantwortlich. Alle Rechte vorbehalten. Das vorliegende Dokumentation darf – auch nicht auszugsweise – systematisch archiviert oder auf wie auch immer geartete Weise – elektronisch, mechanisch, per Fotokopie, Aufzeichnung oder andere – ohne die vorherige schriftliche Genehmigung von Sagem Communications reproduziert werden. Die in dem vorliegenden Dokument bereitgestellten Informationen beziehen sich ausschließlich auf den Betrieb des beschriebenen Geräts. Sagem Communications übernimmt keinerlei Verantwortung für den Fall, dass diese Informationen auf andere Geräte übertragen werden. Das Benutzerhandbuch hat keinerlei vertragsrechtliche Relevanz. Inhaltliche Fehler sowie Fehler und Änderungen typografischer Natur sind vorbehalten. Copyright © 2008 Sagem Communications KUNDENINFORMATIONEN Wir sind ständig bemüht, unsere Produkte entsprechend den höchsten Qualitätsnormen zu entwickeln und deren Betrieb möglichst benutzerfreundlich zu gestalten. In dem vorliegenden Benutzerhandbuch finden Sie alle für den Betrieb des Geräts erforderlichen Informationen. Wenn Sie ergänzende Informationen benötigen, die Sie dem Handbuch nicht entnehmen können, wenden Sie sich bitte an unser Web site www.sagem.com. Sie können sich natürlich auch jederzeit an Ihren Händler wenden.

Sagem Fax ATA 101S Sagem_Fax_ATA101S.book Page 19 Jeudi, 21. février 2008 5:09 17 GARANTIE Im Falle eines Defektes wenden Sie sich bitte an Ihren Verkäufer, der Sie beraten wird, und legen diesem den Kaufbeleg vor, den Sie zuvor von diesem erhalten haben.

• A - Für das Gerät gilt zunächst einmal die 24 monatige gesetzliche Sachmängelgewährleistung, deren genauer Inhalt und Umfang in den Allgemeinen Geschäftsbedingungen, die auf den mit Ihnen geschlossenen Vertrag anzuwenden sind, näher geregelt ist. Nach Ablauf der gesetzlichen Sachmängelgewährleistungsfrist, d.h. also in der Regel nach Ablauf von sechs Monaten ab Lieferung, übernimmt die Sagem Communications bis zu maximal einem Jahr ab Lieferung die Garantie (Ersatzteile und Reparatur) für die Freiheit des Geräts von Fabrikationsfehlern. Während dieses zusätzlichen GarantieZeitraumes wird das fehlerhafte Gerät kostenlos repariert. Der Kunde hat das fehlerhafte Gerät jedoch auf seine Kosten an die ihm vom Kundendienst der Sagem Communications (die Telefonnummer steht auf dem Lieferschein) angegebene Adresse zurückzuschicken. Die Reparatur erfolgt auf keinen Fall in den Räumlichkeiten des Kunden, es sei denn, daß er mit diesem ein speziell Wartungsvertrag abgeschlossen wurde. Hinweis: Nach Ablauf der gesetzlichen Sachmängelgewährleistungsfrist ist die Sagem Communications bis zu maximal zwei Jahren ab Lieferung ausschließlich verpflichtet, das fehlerhafte Gerät zu den oben genannten Bedingungen kostenlos zu reparieren. Ansprüche aus der gesetzlichen Sachmängelgewährleistung bestehen in diesem Zeitraum nicht mehr. Ausgeschlossen sind auch Schadensersatzansprüche aus sonstigem Rechtsgrund, es sei denn, die Schadensursache beruht auf Vorsatz oder grober Fahrlässigkeit oder es wurde eine vertragswesentliche Pflicht verletzt. In letzterem Fall beschränkt sich die Haftung jedoch auf den vorhersehbaren Schaden.
• B - Von der Garantie ausgeschlossen sind
• Defekte oder Funktionsstörungen, die auf eine Nichteinhaltung der Installations- und Gebrauchsanweisungen, auf äußere Einwirkungen (Blitzschlag, Brand, Erschütterung, Wasserschäden jeglicher Art usw.), auf einen von der Sagem Communications nicht schriftlich genehmigten Umbau der Geräte, auf eine unterlassene Wartung (gemäß Bedienungsanleitung), Überprüfung oder Pflege der Geräte, auf ungeeignete Umweltbedingungen für die Geräte (insbesondere im Zusammenhang mit ungeeigneten Temperaturoder Luftfeuchtigkeitsbedingungen für die Geräte und die Verbrauchsmaterialien) oder auf eine Reparatur oder eine Instandhaltung zurückzuführen sind, die von einer von der Sagem Communications nicht ermächtigten Person vorgenommen wurde,
• die normale Abnutzung der Geräte und die Abnutzung der Zubehörteile, Benutzerhandbuch

DEU Haben Sie das Gerät direkt bei der Sagem Communications gekauft, so gelten die folgenden Bes-timmungen: Sagem_Fax_ATA101S.book Page 20 Jeudi, 21. février 2008 5:09 17

• Beschädigungen, die auf eine unzureichende oder schlechte Verpackung der an die Sagem Communications zurückgesendeten Geräte zurückzuführen sind,
• die Lieferung neuer Softwareversionen,
• Reparaturen eines ohne die schriftliche Zustimmung der Sagem Communications geänderten oder hinzugefügten Gerätes oder Nachbesserungen einer ohne die schriftliche Zustimmung der Sagem Communications geänderten oder hinzugefügten Software,
• Funktionsstörungen, die weder auf die Ausrüstung noch auf die Software zurückzuführen sind, die in den Benutzergeräten verwendet wird, um den Zugriff auf die von der Ausrüstung zur Verfügung gestellten Dienste zu ermöglichen,

• Verbindungsprobleme, die auf ein ungünstiges Umfeld zurückzuführen sind, insbesondere:
• Probleme im Zusammenhang mit dem Zugang oder der Verbindung zum Internet wie z.B. Unterbrechungen der Zugangsnetze, der Zusammen-bruch der Leitung des Abonnenten oder seines Gesprächspartners,
• Übertragungsprobleme (unzureichende geographische Abdeckung des Gebietes durch die radio-elektrischen Sender, Interferenzen, Störgeräusche, Zusammenbruch oder schlechte Qualität der Telefon-leitungen...)
• Fehler der örtlichen Leitungen (Verkabelung, Server, Benutzergeräte) bzw. Fehler des Übertragungsnetzes,
• Arbeiten zwecks Generalüberholung der Geräte (so wie in dem den Geräten beigefügten Benutzerhandbuch beschrieben) sowie Funktionsstörungen, die auf eine Unterlassung der Generalüberholung zurückgehen, wobei darauf hinzuweisen ist, daß die Kosten für die Arbeiten zur Generalüberholung auf jeden Fall zu Lasten des Kunden gehen.
• C - In den oben unter B) genannten Fällen sowie nach Ablauf der Garantiefrist hat der Kunde von der Sagem Communications einen Kostenvoranschlag einzuholen, den er vor der Rücksendung der Geräte an den Kundendienst der Sagem Communications akzeptieren muß. Die Reparatur- und Versandkosten (hin und zurück) werden dem Kunden in Rechnung gestellt. Die vorstehenden Bestimmungen gelten, soweit nicht mit dem Kunden eine schriftliche Sondervereinbarung abgeschlossen worden ist und sind auf sämtliche in Deutschland verkauften Geräte anzuwenden. Sollte eine dieser Bestimmungen gegen eine zwingende Verbraucherschutzvorschrift des nationalen Rechts verstoßen, ist diese Bestimmung nicht anzuwenden; die Wirksamkeit der übrigen Bestimmungen bleibt hiervon unberührt.
