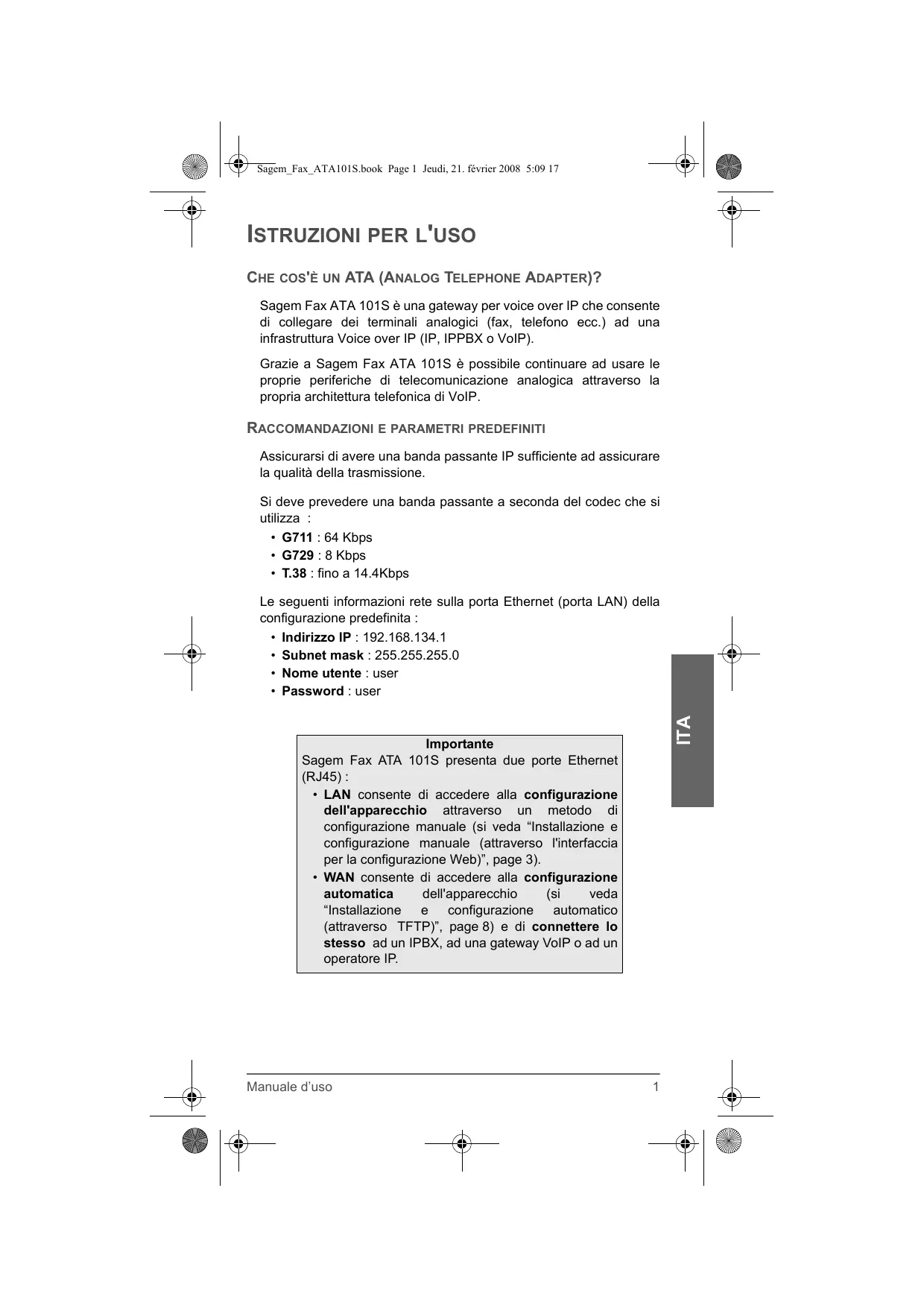

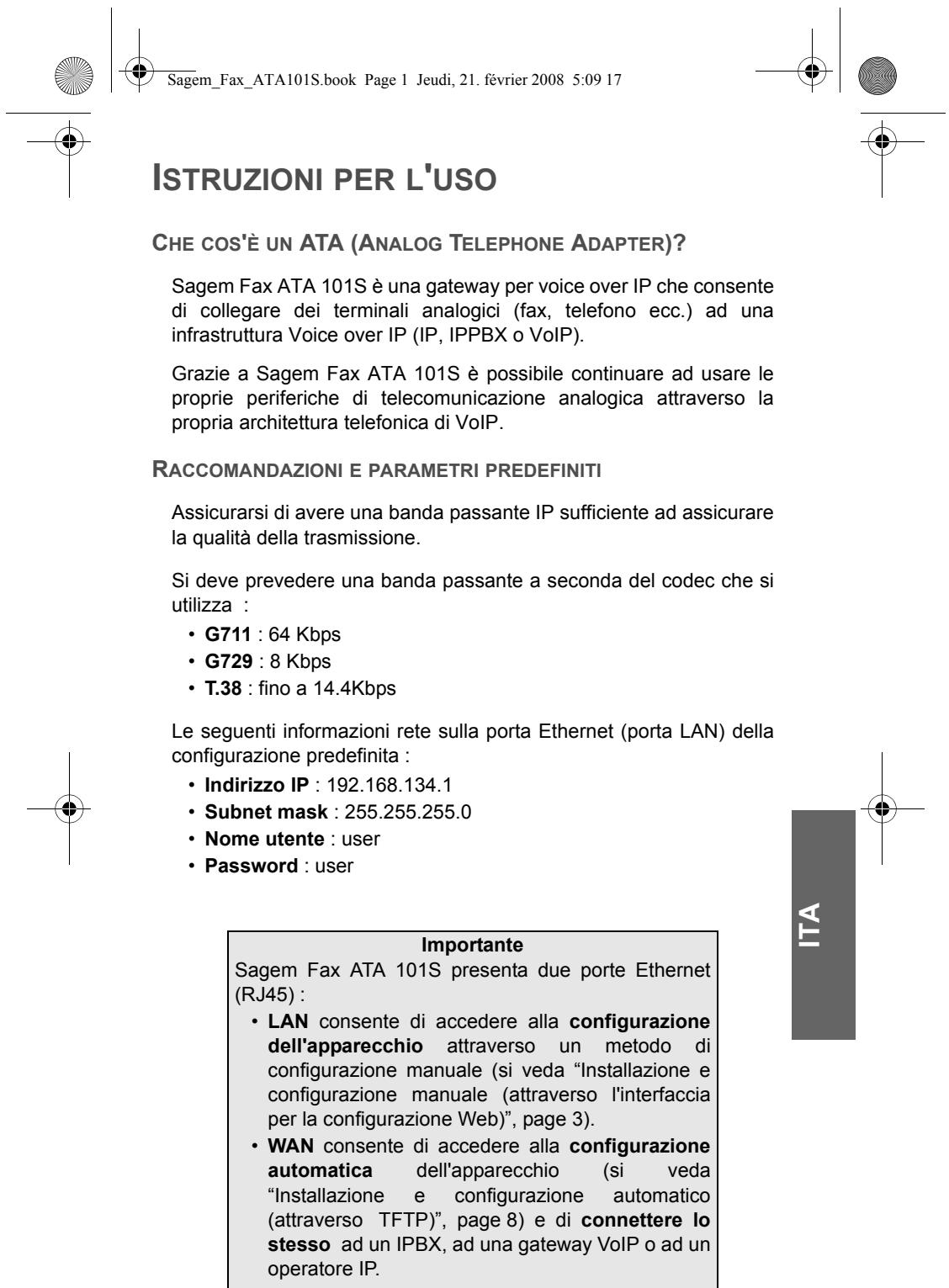

CHE COS'È UN ATA (ANALOG TELEPHONE ADAPTER)? Sagem Fax ATA 101S è una gateway per voice over IP che consente di collegare dei terminali analogici (fax, telefono ecc.) ad una infrastruttura Voice over IP (IP, IPPBX o VoIP). Grazie a Sagem Fax ATA 101S è possibile continuare ad usare le proprie periferiche di telecomunicazione analogica attraverso la propria architettura telefonica di VoIP.

RACCOMANDAZIONI E PARAMETRI PREDEFINITI

Assicurarsi di avere una banda passante IP sufficiente ad assicurare la qualità della trasmissione. Si deve prevedere una banda passante a seconda del codec che si utilizza :

• T.38 : fino a 14.4Kbps ITA Le seguenti informazioni rete sulla porta Ethernet (porta LAN) della configurazione predefinita :
• Password : user Importante Sagem Fax ATA 101S presenta due porte Ethernet (RJ45) :
• LAN consente di accedere alla configurazione dell'apparecchio attraverso un metodo di configurazione manuale (si veda “Installazione e configurazione manuale (attraverso l'interfaccia per la configurazione Web)”, page 3).
• WAN consente di accedere alla configurazione automatica dell'apparecchio (si veda “Installazione e configurazione automatico (attraverso TFTP)”, page 8) e di connettere lo stesso ad un IPBX, ad una gateway VoIP o ad un operatore IP. Manuale d’uso

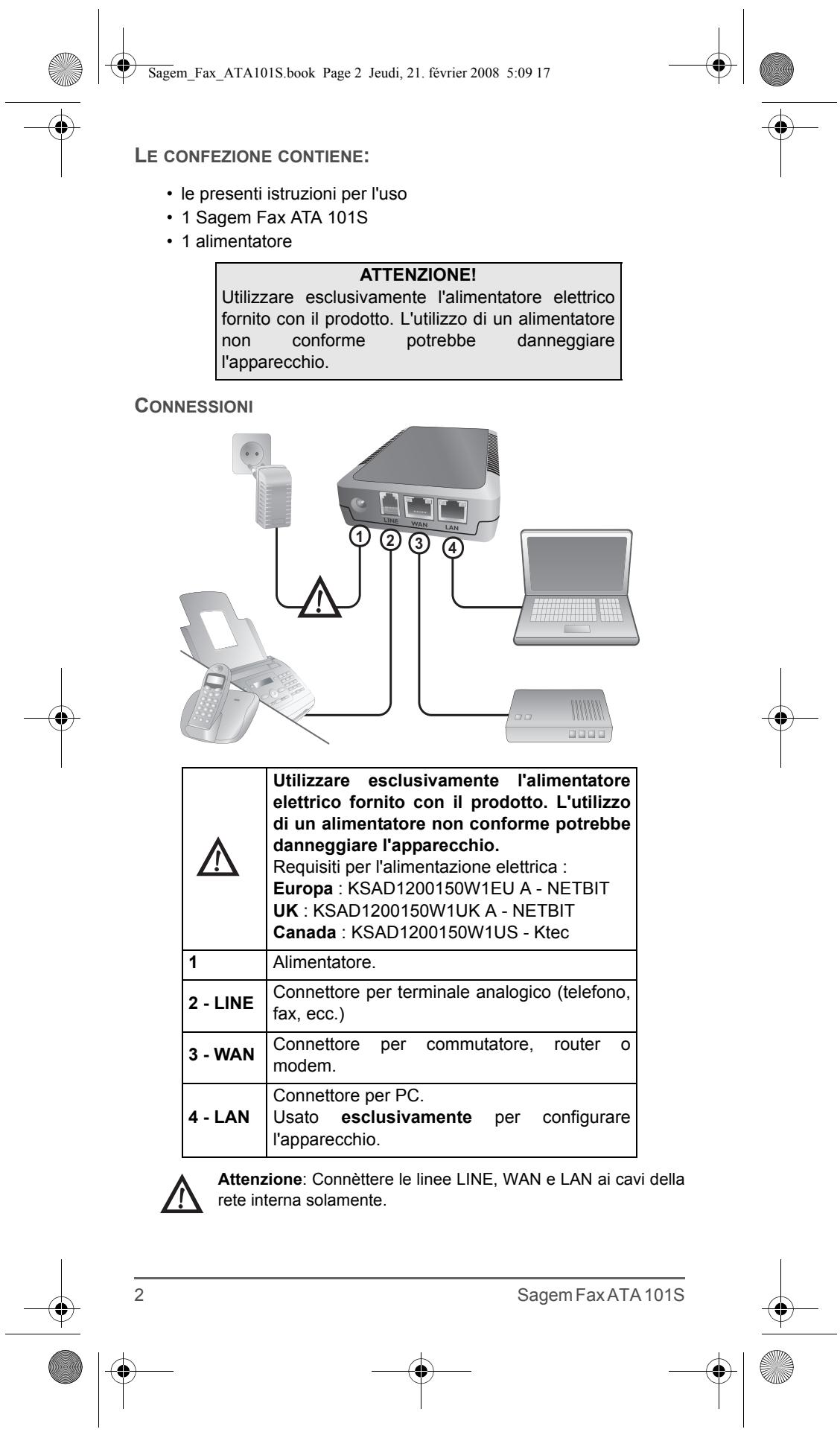

• le presenti istruzioni per l'uso
• 1 Sagem Fax ATA 101S
• 1 alimentatore ATTENZIONE! Utilizzare esclusivamente l'alimentatore elettrico fornito con il prodotto. L'utilizzo di un alimentatore non conforme potrebbe danneggiare l'apparecchio. CONNESSIONI

Utilizzare esclusivamente l'alimentatore elettrico fornito con il prodotto. L'utilizzo di un alimentatore non conforme potrebbe danneggiare l'apparecchio. Requisiti per l'alimentazione elettrica : Europa : KSAD1200150W1EU A - NETBIT UK : KSAD1200150W1UK A - NETBIT Canada : KSAD1200150W1US - Ktec

Connettore per terminale analogico (telefono, fax, ecc.)

Connettore per PC. Usato esclusivamente l'apparecchio. per commutatore, per router

configurare Attenzione: Connèttere le linee LINE, WAN e LAN ai cavi della rete interna solamente.

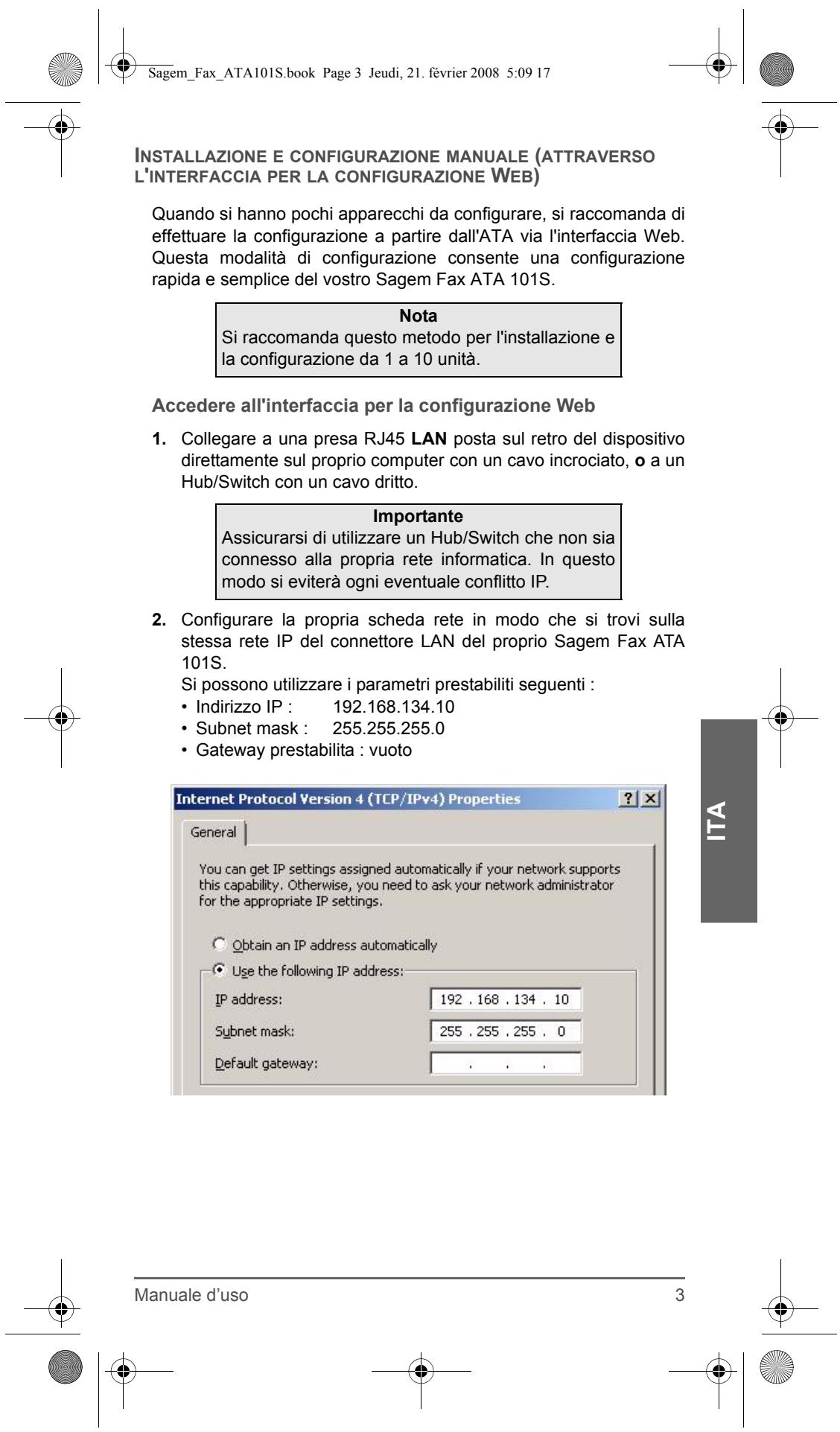

INSTALLAZIONE E CONFIGURAZIONE MANUALE (ATTRAVERSO

L'INTERFACCIA PER LA CONFIGURAZIONE WEB) Quando si hanno pochi apparecchi da configurare, si raccomanda di effettuare la configurazione a partire dall'ATA via l'interfaccia Web. Questa modalità di configurazione consente una configurazione rapida e semplice del vostro Sagem Fax ATA 101S. Nota Si raccomanda questo metodo per l'installazione e la configurazione da 1 a 10 unità. Accedere all'interfaccia per la configurazione Web

1. Collegare a una presa RJ45 LAN posta sul retro del dispositivo

direttamente sul proprio computer con un cavo incrociato, o a un Hub/Switch con un cavo dritto. Importante Assicurarsi di utilizzare un Hub/Switch che non sia connesso alla propria rete informatica. In questo modo si eviterà ogni eventuale conflitto IP. ITA

2. Configurare la propria scheda rete in modo che si trovi sulla

stessa rete IP del connettore LAN del proprio Sagem Fax ATA 101S. Si possono utilizzare i parametri prestabiliti seguenti :

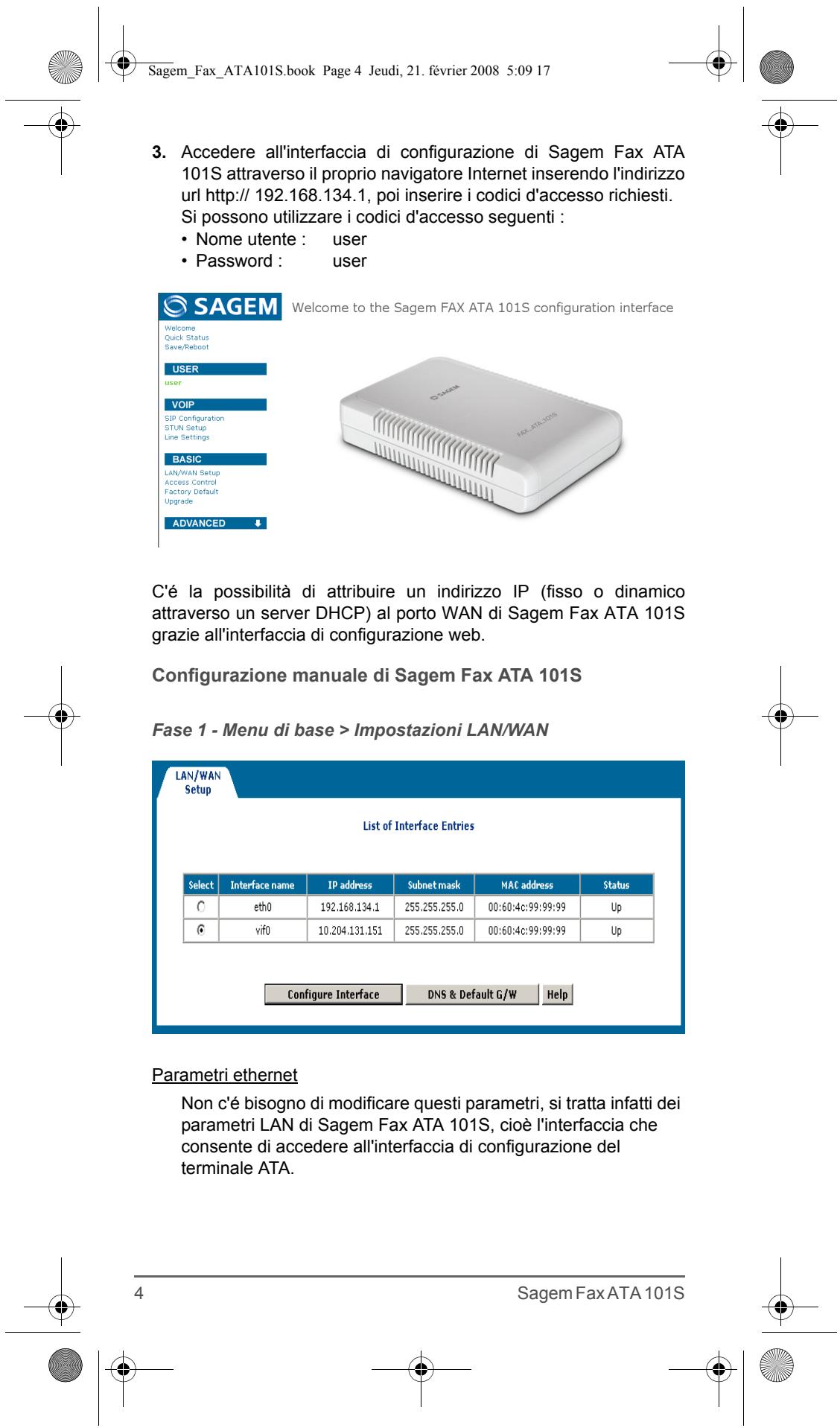

3. Accedere all'interfaccia di configurazione di Sagem Fax ATA

101S attraverso il proprio navigatore Internet inserendo l'indirizzo url http:// 192.168.134.1, poi inserire i codici d'accesso richiesti. Si possono utilizzare i codici d'accesso seguenti :

• Password : user C'é la possibilità di attribuire un indirizzo IP (fisso o dinamico attraverso un server DHCP) al porto WAN di Sagem Fax ATA 101S grazie all'interfaccia di configurazione web. Configurazione manuale di Sagem Fax ATA 101S Fase 1 - Menu di base > Impostazioni LAN/WAN Parametri ethernet Non c'é bisogno di modificare questi parametri, si tratta infatti dei parametri LAN di Sagem Fax ATA 101S, cioè l'interfaccia che consente di accedere all'interfaccia di configurazione del terminale ATA.

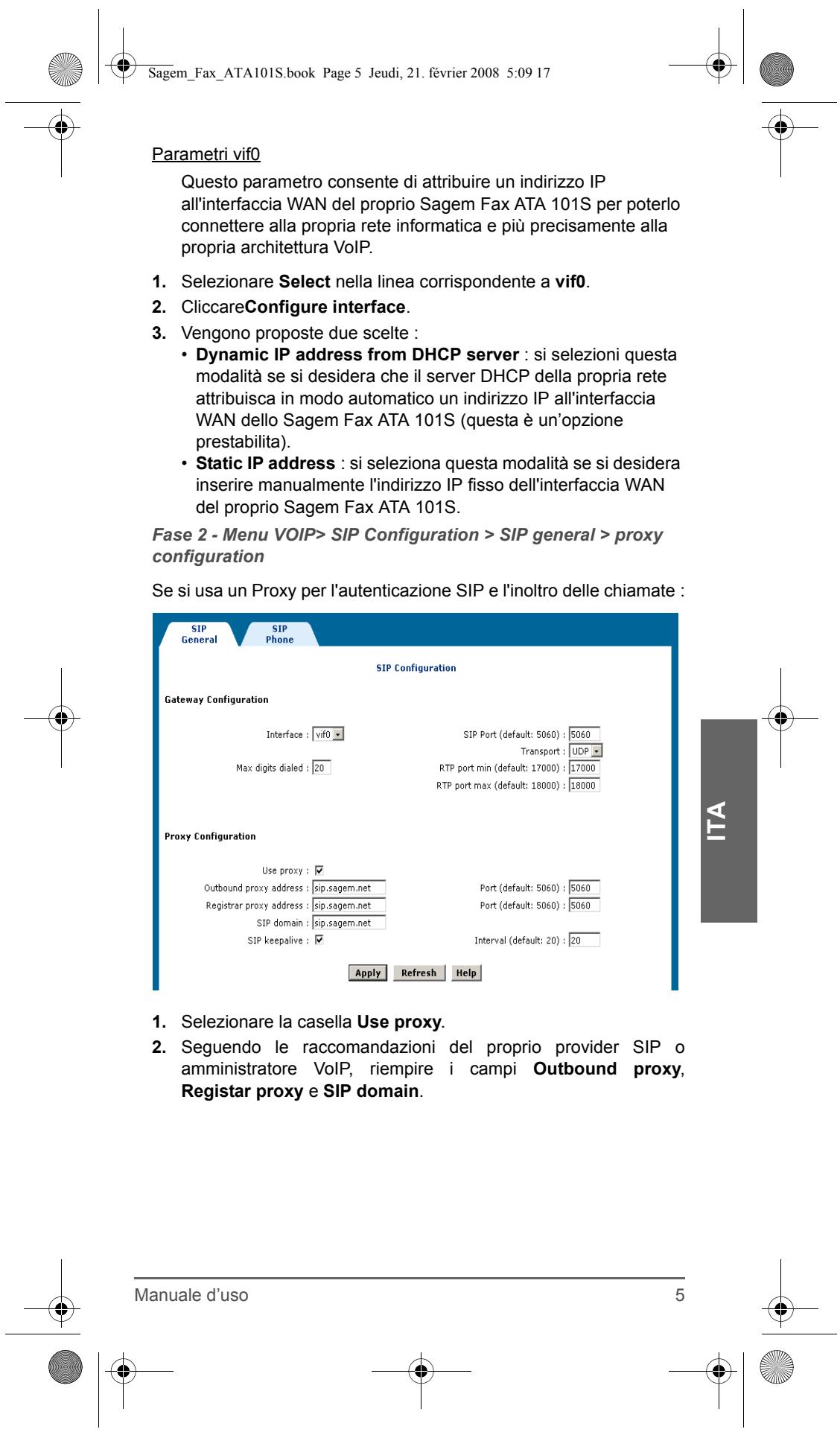

Sagem Fax ATA 101S Sagem_Fax_ATA101S.book Page 5 Jeudi, 21. février 2008 5:09 17 Parametri vif0 Questo parametro consente di attribuire un indirizzo IP all'interfaccia WAN del proprio Sagem Fax ATA 101S per poterlo connettere alla propria rete informatica e più precisamente alla propria architettura VoIP.

1. Selezionare Select nella linea corrispondente a vif0.

2. CliccareConfigure interface.

3. Vengono proposte due scelte :

• Dynamic IP address from DHCP server : si selezioni questa modalità se si desidera che il server DHCP della propria rete attribuisca in modo automatico un indirizzo IP all'interfaccia WAN dello Sagem Fax ATA 101S (questa è un’opzione prestabilita).
• Static IP address : si seleziona questa modalità se si desidera inserire manualmente l'indirizzo IP fisso dell'interfaccia WAN del proprio Sagem Fax ATA 101S. Fase 2 - Menu VOIP> SIP Configuration > SIP general > proxy configuration ITA Se si usa un Proxy per l'autenticazione SIP e l'inoltro delle chiamate :

1. Selezionare la casella Use proxy.

2. Seguendo le raccomandazioni del proprio provider SIP o

amministratore VoIP, riempire i campi Outbound proxy, Registar proxy e SIP domain. Manuale d’uso

Sagem_Fax_ATA101S.book Page 6 Jeudi, 21. février 2008 5:09 17 Fase 3 - Menu SIP Configuration > SIP general > Tel to IP routing table in caso non si utilizzi il Proxy, è possibile configurare delle tabelle di routing attraverso questo menu. Le tabelle di routing di Sagem Fax ATA 101S consentono di creare un inoltro di tipo "Tel to IP". Inoltrare una chiamata proveniente da un terminale analogico collegato a Sagem Fax ATA 101S verso un terminale IP specifico (IPBX, Gateway VoIP, Telefono IP, FAX IP, ecc...) in funzione del prefisso del numero composto.

1. Per creare una tabella di routing cliccare su Add.

Appare la finestra seguente :

1. Inserire nel campo Speed dial il prefisso che servirà a rilevare la

tabella di routing utilizzata quando l'utente digiterà quel prefisso. Questo prefisso può avere da uno a tre caratteri alfanumerici.

2. Inserire nei campi User name e IPv4 addr le informazioni

relative alle periferiche VoIP verso le quali si deve inoltrare la chiamata. Possibile anche inserire la porta per la quale passerà la comunicazione (la porta prestabilita dall'ATA è la porta utilizzata dal protocollo SIP per convezione).

3. Per convalidare cliccare Add.

La nuova regola di routing è creata.

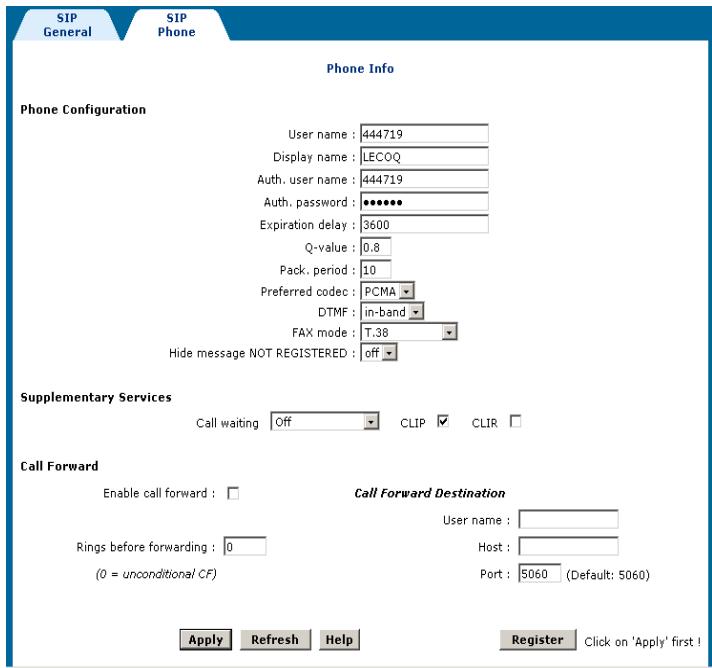

Sagem Fax ATA 101S Sagem_Fax_ATA101S.book Page 7 Jeudi, 21. février 2008 5:09 17 I parametri User name e Display Name devono essere indicati, che si utilizzi un proxy SIP o meno. I parametri Auth. user name e Auth. password devono essere inseriti se si connette l'ATA a un proxy SIP che necessiti l'autentifica. In tutti i casi, sarà necessario inserire le informazioni comunicate dall'amministratore di rete. Il parametro Prefered codec consente di scegliere il codec da utilizzare per la compressione della voce. La propria infrastruttura deve supportare almeno uno dei seguenti codec :

• G729 Il parametro Fax Mode consente di scegliere la modalità di trasferimento dei fax. Si può scegliere tra due tecnologie : Nota Si deve definire la tecnologia supportata dalla propria infrastruttura VoIP. In caso di dubbio scegliere l'opzione T.38.
• Il Fax pass-through (esclusivamente attraverso il codificatore G.711) : in questa modalità il fax è considerato dall'infrastruttura VoIP come semplice apparecchio vocale. Manuale d’uso

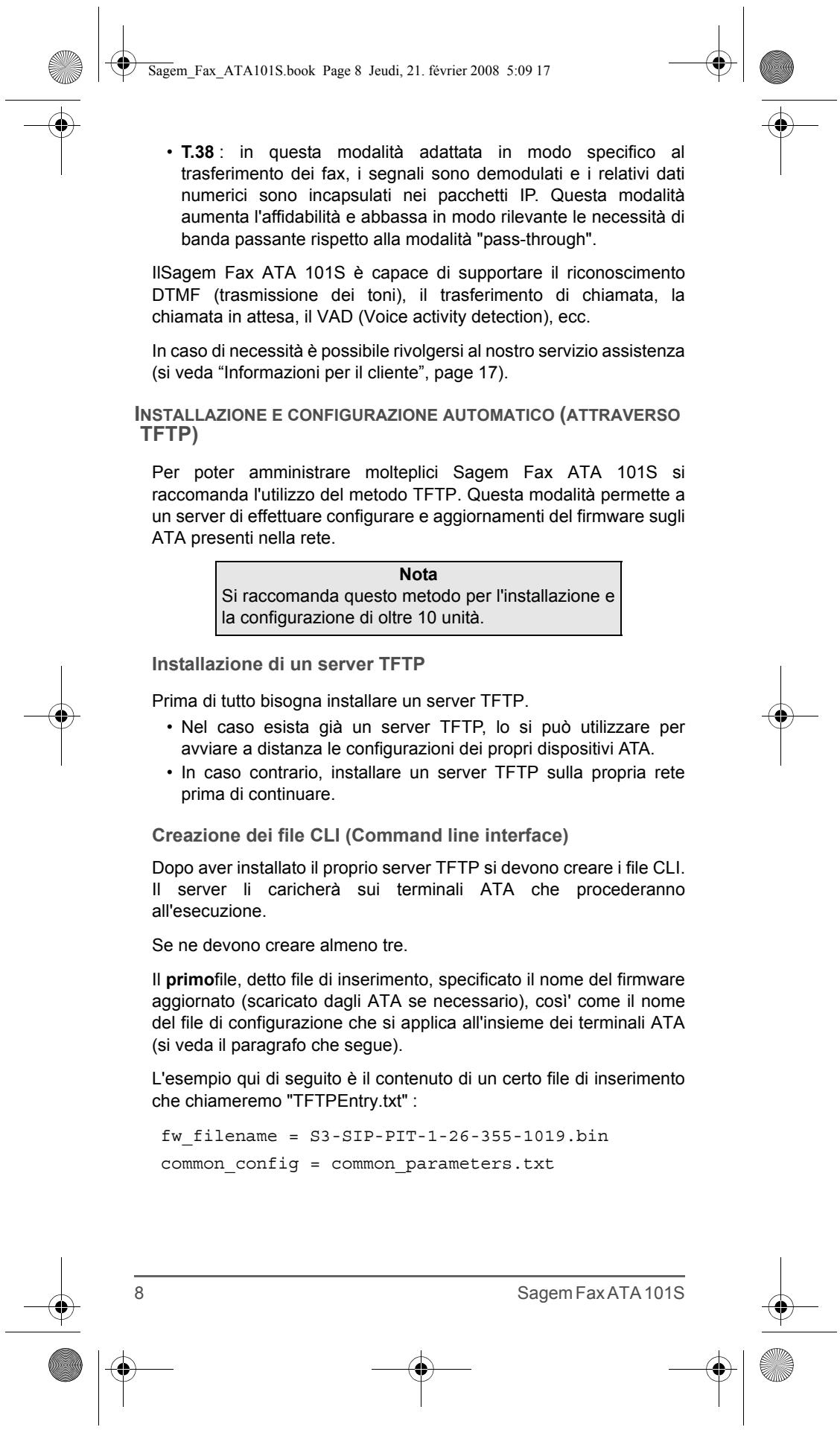

• T.38 : in questa modalità adattata in modo specifico al trasferimento dei fax, i segnali sono demodulati e i relativi dati numerici sono incapsulati nei pacchetti IP. Questa modalità aumenta l'affidabilità e abbassa in modo rilevante le necessità di banda passante rispetto alla modalità "pass-through". IlSagem Fax ATA 101S è capace di supportare il riconoscimento DTMF (trasmissione dei toni), il trasferimento di chiamata, la chiamata in attesa, il VAD (Voice activity detection), ecc. In caso di necessità è possibile rivolgersi al nostro servizio assistenza (si veda “Informazioni per il cliente”, page 17).

INSTALLAZIONE E CONFIGURAZIONE AUTOMATICO (ATTRAVERSO

TFTP) Per poter amministrare molteplici Sagem Fax ATA 101S si raccomanda l'utilizzo del metodo TFTP. Questa modalità permette a un server di effettuare configurare e aggiornamenti del firmware sugli ATA presenti nella rete. Nota Si raccomanda questo metodo per l'installazione e la configurazione di oltre 10 unità. Installazione di un server TFTP Prima di tutto bisogna installare un server TFTP.

• Nel caso esista già un server TFTP, lo si può utilizzare per avviare a distanza le configurazioni dei propri dispositivi ATA.
• In caso contrario, installare un server TFTP sulla propria rete prima di continuare. Creazione dei file CLI (Command line interface) Dopo aver installato il proprio server TFTP si devono creare i file CLI. Il server li caricherà sui terminali ATA che procederanno all'esecuzione. Se ne devono creare almeno tre. Il primofile, detto file di inserimento, specificato il nome del firmware aggiornato (scaricato dagli ATA se necessario), così' come il nome del file di configurazione che si applica all'insieme dei terminali ATA (si veda il paragrafo che segue). L'esempio qui di seguito è il contenuto di un certo file di inserimento che chiameremo "TFTPEntry.txt" : fw_filename = S3-SIP-PIT-1-26-355-1019.bin common_config = common_parameters.txt

Sagem Fax ATA 101S Sagem_Fax_ATA101S.book Page 9 Jeudi, 21. février 2008 5:09 17 Il secondofile comporta i comandi di configurazione comuni a tutti i terminali ATA (ad esempio : SIP Proxy, codificatore utilizzato, protocollo fax utilizzato ecc.). L'esempio qui seguito

contenuto del file "common_parameters.txt" (chiamato in questo modo nel file di inserimento). Definisce "voipprovider.org" come dominio , registrar e Proxy SIP (e questo per tutti gli ATA presenti sulla rete) : sip deregister all confighost vif0 -o -useproxy yes -h voipprovider.org -p 5060 -rtpmin 17000 -rtpmax 18000 -keepalive yes 20 configreg voipprovider.org configproxy voipprovider.org salva Questo file CLI deve essere in formato ASCII. Nota Per creare file ASCII contattare Sagem Communications o il proprio rivenditore per ottenere la lista dei comandi CLI dell'ATA. Il nome di questo file ha per suffisso l'indirizzo MAC dell'ATA al quale è associato. Ogni ATA della propria rete deve avere un file corrispondente di questo tipo. Ad esempio, all’indirizzo MAC dell'ATA 00:60:4c:99:99:99 corrisponde il file Sagem_00604c999999.txt", il cui contenuto (qui di seguito) specifica i parametri del conto SIP (nome utente, password, ecc.) che devono essere associati a questo ATA : MACConfigversion = V1_01 sip/configphone 1 444719 -o -d Lecoq sip/configauth 1 444719 MySecretPassword salva sip/register all Manuale d’uso

ITA Il terzofile comporta i comandi di configurazione specifica di un terminale ATA, per esempio i parametri SIP se l'infrastruttura Proxy se non una tabella di routing. Sagem_Fax_ATA101S.book Page 10 Jeudi, 21. février 2008 5:09 17 Questo file CLI deve essere in formato ASCII. Nota Per creare file ASCII contattare Sagem Communications o il proprio rivenditore per ottenere la lista dei comandi CLI di ATA. Download di file provenienti dal server TFTP Dopo avere creato i file batch bisogna collegare i terminali ATA alla rete informatica della propria azienda. Per questo si deve utilizzare la porta "WAN" del proprio terminale ATA. Infatti solo questa porta dispone di un cliente DHCP che permette al terminale ATA di richiedere un indirizzo IP al server DHCP ma anche ricevere l'indirizzo del server TFTP e il nome del file di inserimento. Questi devono essere definiti sul server DHCP, rispettivamente come opzioni 66 e 67. Importante Attenzione a non utilizzare la porta LANdel terminale ATA nella modalità "configurazione automatica", si potrebbero generare dei conflitti IP. Dal momento in cui si connette alla rete, ogni terminale ATA scarica in automatico il file di inserimento. Se questo indica un nuovo firmware, questo firmware viene quindi scaricato. In caso contrario, l'ATA scarica i suoi due file di configurazione (il file comune, poi il file adattato) per eseguirne i comandi CLI.

Sagem Fax ATA 101S Sagem_Fax_ATA101S.book Page 11 Jeudi, 21. février 2008 5:09 17 GLOSSARIO Analog Telephone Adapter (ATA) Terminale che consente di trasformare un segnale analogica in segnale IP. Dynamic Host Configuration Protocole (DHCP) Protocollo di rete: il suo ruolo è di assicurare la configurazione automatica dei parametri TCP/IP del materiale informatico assegnandogli in modo automatico un indirizzo IP. G.711 Norma di codifica audio e soprattutto utilizzata nella telefonia come codificatore della voce umana. Utilizzare questa norma significa codificare la voce a 64 kbps. Il formato G.711 conviene ai trasferimenti dei fax in caso il T38 non sia disponibile. G.729 Norma di codifica audio e soprattutto utilizzata nella telefonia come codificatore della voce umana. Utilizzare questa norma significa codificare la voce a 8 kbps. Utilizzata soprattutto dagli operatori Voice over IP. Il formato G.729 non è utilizzato nella modalità Fax pass through perché degrada i segnali. Session Initiation Protocol (SIP) Protocollo concepito per stabilire, modificare e concludere delle sessioni multimedia. Si occupa dell'autentifica e della localizzazione di partecipanti multipli e anche della negoziazione dei tipi di media utilizzabili dai diversi partecipanti. Trivial File Transfert Protocol (TFTP) Protocollo di trasferimento dei file. Questo protocollo è utilizzato soprattutto per scaricare a distanza, dei Firmware e dei file di configurazione nel materiale informatico. Manuale d’uso

ITA T.38 Protocollo che consente di trasformare i dati del FAX in pacchetti IP. Il fax è quindi trasportato dalla rete IP in tempo reale. Sagem_Fax_ATA101S.book Page 12 Jeudi, 21. février 2008 5:09 17

INFORMAZIONI DI SICUREZZA

Leggere con attenzione queste informazioni di sicurezza prima di utilizzare questo prodotto per garantire un utilizzo dell'apparecchiatura in totale sicurezza. Attenzione: Questo avvertimento segnala delle aree del prodotto suscettibili di mettere in pericolo le persone. Questa apparecchiatura e gli accessori Sagem Communications che lo accompagnano sono stati concepiti e testati per rispondere a delle norme di sicurezza molto severe. Inoltre sono state certificate conformi alle norme in vigore in materia di rispetto ambientale. Leggere attentamente le informazioni qui di seguito prima di utilizzare l'apparecchiatura e consultarle ogniqualvolta si ritenga necessario per assicurarne il buon funzionamento; I test di sicurezza e di performance di questa apparecchiatura sono stati effettuati esclusivamente grazie alle installazioni Sagem Communications. Attenzione: Ogni modifica del prodotto che implichi l'aggiunta di nuove funzioni o la connessione ad dispositivi esterni può annullare questa garanzia. Per informazioni supplementari contattare il proprio rivenditore locale. Avvertenze : Ci si deve attenere a qualsiasi avvertenza apposta o fornita con il prodotto. Non rimuovere l'etichetta segnaletica del proprio apparecchio pena la decadenza della garanzia. Proteggere l'apparecchio dall'irraggiamento solare diretto, dal calore e da repentine variazioni di temperatura e dall'umidità. Non collocare l'apparecchio nelle vicinanze di riscaldamento o di un condizionatore d'aria. Se il vostro apparecchio diventa troppo caldo o se dovesse fuoriuscirne del fumo, staccare immediatamente la presa di corrente. Far esaminare l'apparecchio da uno specialista. Per evitare la propagazione del fuoco in caso di incendio mantenere questo apparecchio lontano dalle fiamme. Alimentazione elettrica Questo prodotto deve essere collegato a una alimentazione elettrica corrispondente al tipo indicato sull'etichetta del prodotto. In caso di dubbio riguardo all'alimentazione consultare la propria società di fornitura di elettricità locale. Attenzione- Sicurezza elettrica

• Utilizzare esclusivamente l'alimentatore fornito con l'apparecchiatura (KSAD1200150W1EU A - NETBIT per l’Europa; KSAD1200150W1UK A - NETBIT per il Regno-Unito; KSAD1200150W1US - Ktec per USA/Canada). L'utilizzo di un alimentatore non conforme potrebbe danneggiare l'apparecchiatura. Allacciatelo alla rete secondo le istruzioni d'installazione del presente manuale e in base alle indicazioni riportate sull'etichetta d'identificazione presente sullo stesso (tensione, corrente, frequenza della rete elettrica). Per precauzione, in caso di pericolo gli alimentatori di rete servono come dispositivi di sezionamento dell'alimentazione a 110 V o 230 V. Tali adattatori devono essere collocati in prossimità dell'apparecchio ed essere facilmente accessibili.

• Questa apparecchiatura deve essere utilizzata in un circuito elettrico la cui capacità sia superiore all'amperaggio e al voltaggio nominale dell'apparecchio. Si vedano le informazioni sul retro dell'apparecchio per conoscerne amperaggio e voltaggio nominale.
• Non collocare l'apparecchiatura in un luogo ove gli utenti possano calpestare o inciampare sul cavo di alimentazione.
• Non installare l'apparecchio in stanze umide.
• Non toccare mai scheda o connettori con le mani bagnate.
• Non porre oggetti sul cavo di alimentazione.
• Non provare ad aggirare i sigilli elettrici o meccanici.
• Non ostruire le aperture di ventilazione.
• Non introdurre oggetti nelle fessure o aperture dell'apparecchiatura.
• Qualora si producesse una delle situazioni seguenti, scollegare immediatamente l'apparecchio e ritirare il cavo di alimentazione della presa. Chiamare un tecnico autorizzato locale per correggere il problema :
• L'apparecchiatura emette dei rumori o degli odori inabituali.
• Il cavo di alimentazione è danneggiato.
• Un interruttore, un fusibile o altro dispositivo di sicurezza si sia attivato.
• Del liquido è caduto sull'apparecchiatura.
• L'apparecchiatura stata esposta all'acqua.
• Una parte qualsiasi dell'apparecchiatura sia danneggiata. Dispositivo di interruzione : Il alimentatore è il dispositivo di interruzione di questa apparecchiatura. Raccordato sul retro dell'apparecchiatura grazie ad un connettore. Per interrompere l'alimentazione elettrica dell'apparecchiatura, scollegare il alimentatore dalla presa. Questa apparecchiatura è stata concepita per limitare l'accesso dell'operatore a delle aree non pericolose. L'accesso a delle aree pericolose è protetto da coperchi o pannelli che necessitano essere smontati con un attrezzo. Non rimuovere in alcun caso questi pannelli. Manutenzione Tutte le procedure di manutenzione che possono essere effettuate dall'utente sono descritte nella documentazione fornita con il prodotto. Mai effettuare su questo prodotto procedure di manutenzione che non siano repertoriate nella documentazione inclusa. Una manutenzione non conforme può causare danni fisici o materiali. Le riparazioni dell'apparecchio vanno effettuate esclusivamente da uno specialista autorizzato. Pulizia del prodotto Prima di qualsiasi operazione di pulizia scollegare il prodotto dalla presa elettrica. Utilizzare solo prodotti di pulizia elaborati in particolare per questo apparecchio. L'utilizzo di prodotti per la pulizia non omologati potrebbe tradursi in un'alterazione delle prestazioni creando anche delle situazioni pericolose. Non utilizzare prodotti aerosol a causa dei rischi di esplosione e d'incendio in taluni circostanze. Manuale d’uso

ITA Aree accessibili all'operatore Sagem_Fax_ATA101S.book Page 14 Jeudi, 21. février 2008 5:09 17 Sicurezza del funzionamento Per garantire un funzionamento continuo e sicuro di questa apparecchiatura Sagem Communications, attenersi scrupolosamente a queste istruzioni di sicurezza in qualsiasi momento. Da fare :

• Attenersi in qualsiasi circostanza alle avvertenze e alle istruzioni apposte o fornite con l'apparecchiatura.
• Spostare l'apparecchiatura con la più grande attenzione.
• Collocare l'apparecchiatura in un'area adeguatamente ventilata e che consenta un facile accesso per la manutenzione.
• Utilizzare sempre gli accessori concepiti specificamente per questa apparecchiatura Sagem Communications. L'utilizzo di accessori non adeguati potrebbe incidere negativamente sulle prestazioni.
• Prima di qualsiasi operazione di pulizia scollegare il prodotto dalla presa elettrica. Non fare mai :
• Non collocare l'apparecchio in un luogo angusto a meno di non aver previsto la sufficiente ventilazione. Per informazioni supplementari contattare il proprio rivenditore locale autorizzato.
• Non rimuovere i pannelli fissati con viti. Queste aree non sono previste per una manutenzione effettuata dall'utente.
• Non collocare l'apparecchio presso una sorgente di calore.
• Non provare ad aggirare i sigilli di sicurezza elettrici o meccanici.
• Non utilizzare l'apparecchiatura in caso di rumori e d'odori sospetti. Scollegare il cavo di alimentazione dalla presa murale e contattare immediatamente un tecnico Sagem Communications o il rivenditore locale. Informazioni di manutenzione
• Non utilizzare aerosol. Il ricorso a prodotti per la pulizia non omologati potrebbe tradursi in un'alterazione delle prestazioni creando inoltre delle situazioni pericolose.
• Utilizzare materiali di consumi o accessori e prodotti di pulizia descritti nella documentazione inclusa per l'utente. Conservare questi prodotti fuori dalla portata dei bambini.
• Non rimuovere i pannelli fissati con viti. Queste aree non sono previste per una manutenzione effettuata dall'utente.
• Non eseguire nessuna procedura di manutenzione per la quale l'utente non sia stato addestrato presso il rivenditore locale o che non sia descritta esplicitamente nella documentazione inclusa.

Sagem Fax ATA 101S Sagem_Fax_ATA101S.book Page 15 Jeudi, 21. février 2008 5:09 17 RACCOMANDAZIONI Informazioni generali Nota: Qualsiasi cambiamento o modifica effettuati a questa apparecchiatura senza espressa approvazione Sagem Communications renderà caduca l'autorizzazione FCC di questa apparecchiatura. Questo materiale è stato testato e risponde alle limitazioni che si applicano alle apparecchiature numeriche di classe B, in virtù delle disposizioni normativa FCC comma 15. Queste limitazioni sono concepite per garantire una protezione ottimale dalle interferenze nocive per una installazione residenziale. Questo materiale ethernet emette e utilizza delle frequenze radioelettriche e può provocare delle interferenze con le comunicazioni radio in caso non installata o utilizzata conformemente alle istruzioni. Tuttavia non esiste nessuna garanzia che queste interferenze non appaiano in una installazione privata. Le interferenze radio o televisione emesse possono essere rilevate spegnendo e accendendo l'apparecchiatura. Si consiglia all'utente di rimediare a questi problemi eseguendo le misure qui riportate :

riorientare o spostare l'antenna di ricezione; aumentare la distanza tra il materiale e il ricettore; Collegare il materiale su un circuito diverso da quello del ricettore; in caso di bisogno rivolgersi ad un tecnico radio o TV qualificato. Questa apparecchiatura numerica di classe B è conforme alla normativa NMB 003 del Canada. Dichiarazione di conformità La dichiarazione di conformità può essere consultata sul sito www.sagem.com rubrica "Support" (assistenza) o richiesta all'indirizzo seguente : SAGEM COMMUNICATIONS Service des relations clientèle 4, rue du Petit Albi 95800 Cergy Saint-Christophe - FRANCE Manuale d’uso

ITA Il contrassegnoCEattesta la conformità dei prodotti ai requisiti essenziali della direttiva R&TTE 1999/ 5/CE relativa alle apparecchiature radio e di telecomunicazione, così come alle direttive 2006/95/CE sulla sicurezza e 2004/108/CE che riguarda la compatibilità elettromagnetica, definita dal Parlamento Europeo e dal Consiglio per minimizzare le interferenze elettromagnetiche e preservare la salute e la sicurezza dell'utente. Sagem_Fax_ATA101S.book Page 16 Jeudi, 21. février 2008 5:09 17 Ambiente La salvaguardia dell'ambiente nella logica dello sviluppo sostenibile è una preoccupazione essenziale del fabbricante. La volontà del fabbricante è di sfruttare delle installazioni che rispettano l'ambiente ed esso ha scelto d'integrare la prestazione ambientale nell'insieme del ciclo di vita dei suoi prodotti, dalla fase di fabbricazione alla messa in servizio, l'uso e l'eliminazione. Imballaggio La presenza del logo (punto verde) testimonia del versamento a un organismo nazionale certificato di un contributo per il miglioramento delle infrastrutture di recupero e di riciclaggio degli imballaggi. Allo scopo di facilitare le operazioni di riciclaggio, rispettare le regole di raccolta differenziata in vigore localmente per questo tipo di rifiuti. Pile e batterie Se il prodotto contiene pile o batterie, queste devono essere smaltite negli appositi punti di raccolta. Prodotto Il cestino sbarrato riportato sul prodotto indica che quest'ultimo appartiene alla famiglia deglle apparecchiature elettriche ed elettroniche. A questo titolo, la regolamentazione europea richiede che si proceda allo smaltimento tramite raccolta selettiva:

• ·Nei punti di distribuzione nel caso di acquisto di apparecchiatura equivalente.
• ·Nei punti di raccolta messi a disposizione localmente (discariche, raccolta selettiva, ecc.). In tal modo si partecipa alla riutilizzazione e alla valorizzazione dei Rifiuti di Apparecchiature Elettriche ed Elettroniche che rappresentano un rischio potenziale per l'ambiente e la salute dell'uomo. Questo manuale di istruzioni per l’uso è stato stampato su car-ta riciclata sbiancata senza cloro. In conformità agli standard più avanzati in materia di compatibilità ambientale. La confezione di cartone utilizzata e il cartone e la carta che protegge l’apparecchio lateralmente possono essere smaltiti come carta usata. Le pellicole di plastica possono essere destinate al riciclaggio o smaltite con i rifi uti, secondo le indicazioni del rispettivo paese.

Sagem Fax ATA 101S Sagem_Fax_ATA101S.book Page 17 Jeudi, 21. février 2008 5:09 17 Marchi i riferimenti contenuti in queste istruzioni si riferiscono a marchi proprietari appartenenti alle rispettive società. L(assenza dei simboli ® et ™ non pressuppone che i marchi siano liberi di diritto. Altri nomi di prodotti utilizzati in questo documento si intendono a solo scopo di designazione e possono essere marchi proprietari depositati. Sagem Communications declina qualsiasi diritto su questi marchi. Sagem communications e le società correlate declinano qualsiasi responsabilità riguardo a eventuali danni, perdite costi o spese a cui gli acquirenti di questo prodotto o terzi possano andare soggetti a seguito di incidente, utilizzo non conforme o abusivo del prodotto o anche successivo a modifiche o riparazioni non autorizzate appartate al prodotto stesso o anche al mancato rispetto delle presenti istruzioni di uso e manutenzione di Sagem Communications. Tutti i diritti riservati. Nessuna parte della presente, senza l'esplicito consenso di Sagem Communications, può essere duplicata registrata in un archivio elettronico o in qualunque forma o altro mezzo di trasmissione sia esso elettronico, meccanico, attraverso fotocopia registrazione o altro. Le informazioni contenute nel presente documento si riferiscono esclusivamente all’utilizzo di questo prodotto. Sagem Communications non si assume nessuna responsabilità nel caso in cui queste informazioni vengano applicate ad altre apparecchiature. Queste istruzioni costituiscono un documento che non ha carattere contrattuale. Salvo errori ed omissioni, con riserva di modifiche. Copyright © 2008 Sagem Communications

INFORMAZIONI PER IL CLIENTE

Tutte le informazioni necessarie all'utilizzo dell'apparecchiatura sono contenute nel manuale per l'utente. Se si desidera un'assistenza supplementare al manuale utente, il nostro web site è alla vostra disposizione. E possibile contattare anche il proprio rivenditore abituale. Manuale d’uso

ITA Sviluppare prodotti che siano in linea con le norme vigenti e che rispondano ai massimi standard di qualità senza perdere di vista la facilità d'uso lo consideriamo nostro dovere. Sagem_Fax_ATA101S.book Page 18 Jeudi, 21. février 2008 5:09 17 GARANZIA Per qualsiasi utilizzazione della garanzia, Vi preghiamo di rivolgerVi al Vostro rivenditore presentandogli la prova d’acquisto che Vi ha consegnato. In caso di guasto, sarà lui che potrà consigliarVi. Nel caso in cui l’apparecchio sia stato acquistato direttamente presso la Sagem Communications si applicheranno le seguenti disposizioni:

• a)L'apparecchio è garantito (relativamente ai suoi componenti ed al costo della manodopera) dalla Sagem Communications per un periodo di un anno dalla data della consegna contro qualsiasi difetto di fabbricazione. Durante questo periodo tutti gli apparecchi difettosi saranno riparati gratuitamente (con esclusione della riparazione di altri tipi di danni); a tal fine il Cliente dovrà inviare, l'apparecchio difettoso all'indirizzo che gli sarà indicato dal servizio assistenza Sagem Communications il cui numero di telefono compare sul documento di consegna. Nel caso in cui il Cliente non abbia sottoscritto lo specifico contratto di assistenza, l'intervento non verrà in nessun caso effettuato al domicilio del Cliente. L'apparecchio è in ogni caso coperto da garanzia legale per difetti o vizi occulti ai sensi degli articoli 1490 e seguenti del Codice Civile italiano.
• b)Sono esclusi dalla garanzia:
• avarie o malfunzionamenti che siano conseguenza del mancato rispetto delle indicazioni di installazione o di utilizzazione, di causa esterna all'apparecchio (fulmine, incendio, caduta, danni di qualsiasi natura dovuti ad allagamenti, ecc.), di modificazioni apportate all'apparecchio senza il consenso scritto della Sagem Communications, di negligenza nella manutenzione indicata nella documentazione consegnata unitamente all'apparecchio, nella vigilanza e nella custodia, di inidonee condizioni ambientali (in particolare quelle collegate alle condizioni di temperatura ed igrometria sia per i componenti che per i materiali consumabili) o di un intervento di riparazione o manutenzione effettuato da personale non autorizzato dalla Sagem Communications;
• danni o disfunzioni dovuti alla normale usura dell'apparecchio e dei suoi accessori;
• danni derivanti da un imballaggio insufficiente e/o da un errato confezionamento dei prodotti rispediti alla Sagem Communications;
• installazione di nuovi prodotti software;
• interventi di modifica o aggiunta sugli apparecchi o sul software effettuati senza il consenso della Sagem Communications;
• disfunzioni, non imputabili agli accessori o al software installato, dei siti di utilizzazione per accedere ai servizi offerti dall'apparecchio;
• problemi di comunicazione dovuti ad installazione non compatibile, in particolare: - problemi di accesso e/o connessione ad Internet, quali l'interruzione della rete di accesso, la mancanza della linea dell'abbonato o del suo corrisponde, - difetti di trasmissione (mancata copertura del territorio da parte dei ripetitori radioelettrici, interferenze, disturbi elettromagnetici, mancanza o cattiva qualità delle linee telefoniche, ecc.),

Sagem Fax ATA 101S Sagem_Fax_ATA101S.book Page 19 Jeudi, 21. février 2008 5:09 17 - difetti della rete locale (cablaggio, server, punti di utilizzazione) e/o difetti della rete di trasmissione.

• L'esecuzione degli interventi di revisione generale (come indicati nel libretto d'istruzioni unito all'apparecchio) e le disfunzioni conseguenti alla mancata esecuzione di detti interventi; resta inteso che il costo di tali interventi è in ogni caso a totale carico del Cliente.
• c)Nei casi previsti al precedente paragrafo B e nel caso sia scaduto il periodo di garanzia, il Cliente dovrà richiedere alla Sagem Communications un preventivo che dovrà essere accettato prima della spedizione dell'apparecchio al servizio assistenza della Sagem Communications. ITA Le presenti disposizioni saranno applicabili in Italia nel caso di assenza di diverso accordo concluso per iscritto con il Cliente. Se una di queste disposizioni si rilevasse contraria a norme di legge imperative di cui potrebbero beneficiare i consumatori nell’ambito della normativa nazionale, tale disposizione non sarà applicabile mentre tutte le altre disposizioni rimarranno valide ed efficaci. Manuale d’uso
