BEDIENUNGSANLEITUNG PX738 ZIBRO

ALLGEMEINE SICHERHEIT

Aus Sicherheitsgründen bitten wir Sie, die Bedienungsanleitung vor Inbetriebnahme sorgfältig zulesen! Personen, die mit der Bedienungsanleitung nicht vertraut sind, dürfen das Gerät nicht bedieren.

A. Kein beschädigtes Kabel verwenden.
B. Kabel nicht zusammen oder knicken.
C. Unbedingt waagerecht aufstellen.
D. Nicht vor geöffneten Fenstern aufstellen.
E. Nicht mit Chemikalien in Kontakt bringen.
F. Nicht bei Wärmequellen aufstellen.

G. Nicht in Wasser eintauchen.
H.Kein Flüssigkeiten verschütten.
I. Keine Gegenstände in das Gerät stecken.
J. Kein Verlängerungskabel verwenden.
K. Außer Reichweite von Kindern halten.
L. Nicht selbst reparieren.

DK

SIKKERHED GENERELT

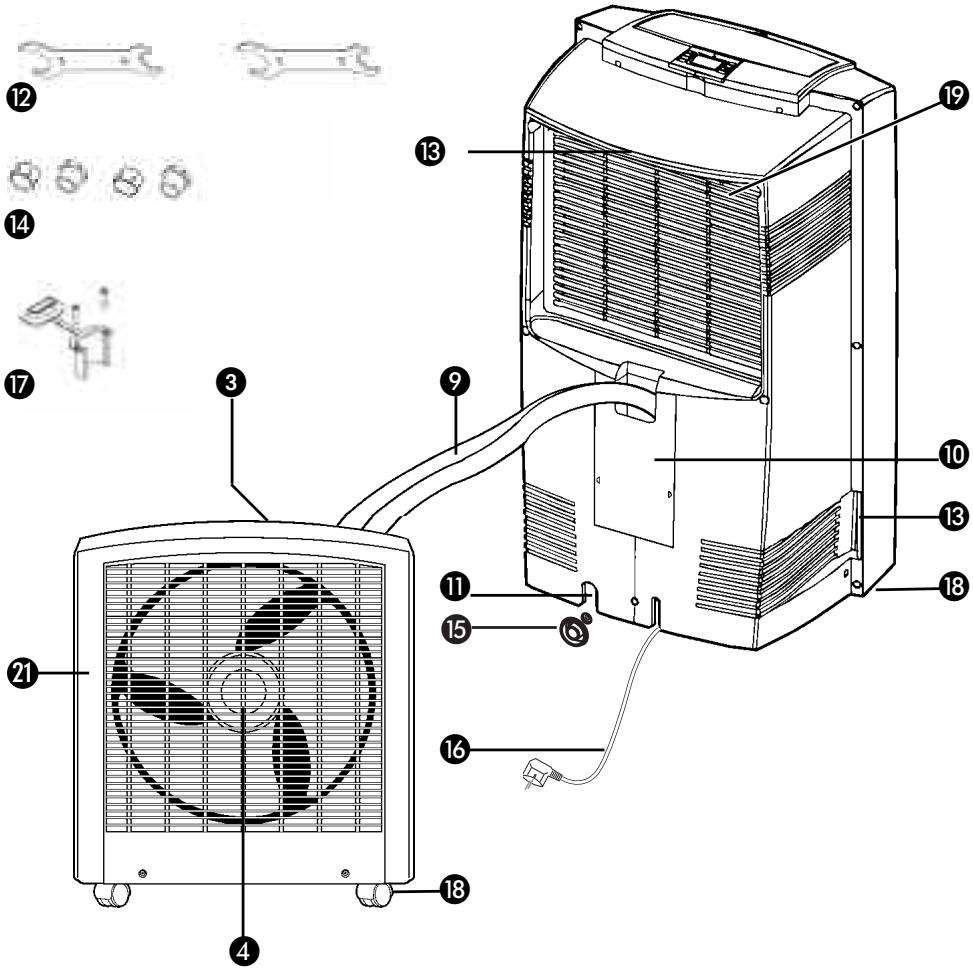

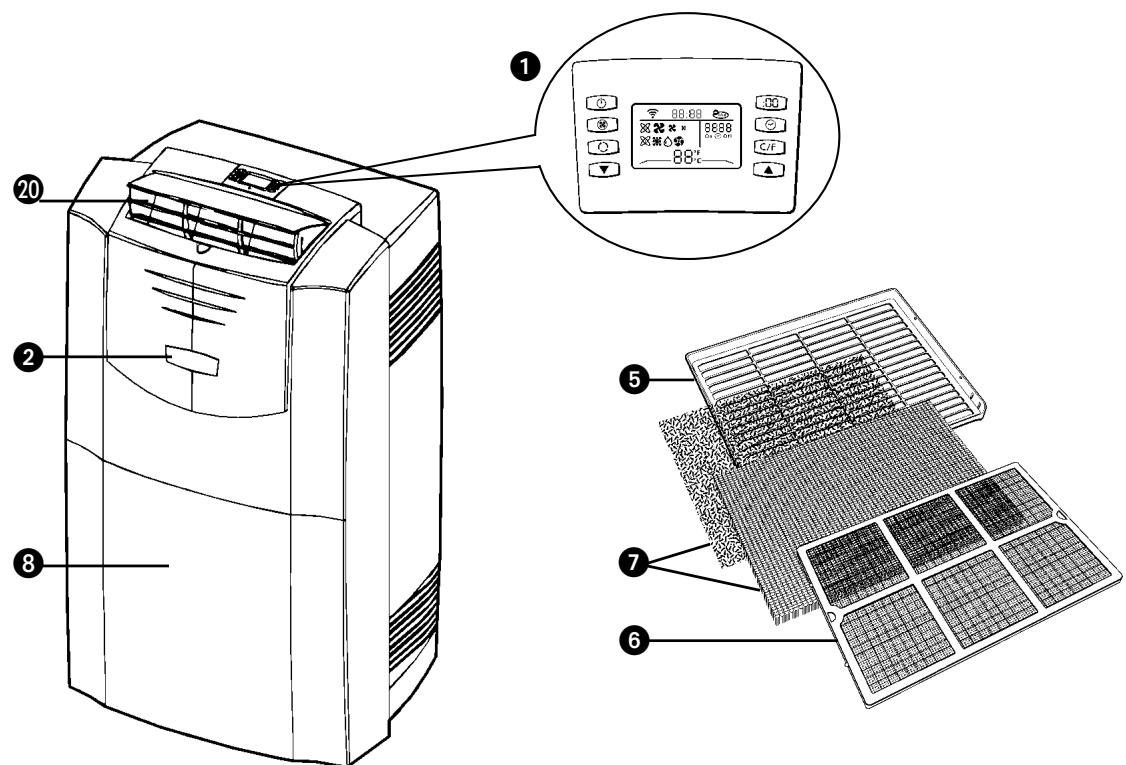

Fernbedienung / Bedienfeld
2 Ein/Aus-Schalter
Lufteinlass
4 Luftauslass
⑥ Filterhalter
6 Filterklemme
7 Luftfilter (Aktivkohle +3MTM-FiltreteTM Filter) **
Innengerät
9 Schlauch
Klappe für Schnellkupplungs- gehäuse
Wasserablass
12 Schraubenschlüssel
18 Griffe
14 Schutzkappen
15 Stopfen für Wasserablass
16 Netzkabel
Durchfuhr für Fenster
18 Rader
19 Luftzufahr der zu kuhlenden/filternden Luft
20 Luftaustritt der gekühlten/gefilterten Luft
21 Außererät

1. LESEN SIE ZUNÄCHST DIE BEDIENUNG SANLEITUNG.
2. WENDEN SIE SICH IM ZWEIFELSFALL AN IHREN FACHHÄNDERL.

Sehr geehrte Damen und Herren,

herzlichen Glückwunsch zum Kauf Ihres Klimagerats! Außer der Lufttkuhlung bietet这点es

Klimagerät noch drei weitere Funktionen: Luftentfeuchtung,

Luftumwälzung und Luftfiltrierung. Dieses mobile Klimagerät lässt sich sehr einfach

bedieren und problemos an einer anderen Stelle aufstellen. Sie haben ein hochwertiges

Produkt erworbEN, das Ihnen jahrelang Freude machen wird, vorausgesetzt, Sie benutzen

das Klimagerät vorschriftsmäßig. Lesen Sie daher zunachst diese Gebrauchsanweisung, so

dassiewissen,wieSie die optimaleLebensdauerHisseklimageratserreichen.

Wir wünschen Ihnen angenehme Kühle und viel Komfort mit ihrem Klimagerät.

Mit freundlichen Grüßen

PVG International B.V.

Kundendienstabteilung

WICHTIG!

• Dieses Gerät muss gemäß den örtlich geltenden Vorschriften, Richtlinien und Normen installiert werden.
• Das Gerät eignet sich ausschließlich zum Betrieb im Innenbereich, in trockenen Räumen.
• Kontrollieren Sie die Netzspannung.
  Das Gerät eignet sich ausschließlich für den Anschluss an Steckdosen mit Schutzkontakt mit einer Anschlussspannung von 220 bis 240 Volt / 50 Herz.
• Das Gerät muss immer über eine Steckdose mit Schutzkontakt angeschlossen werden. Sie sollen das Gerät auf keinen Fall anschließen, wenn der Stromanschluss nicht geerdet ist.
• Der Stecker sollte immer weniger zugänglich sein, wenn das Gerät angeschlossen ist.
• Lesen Sie diese Bedienungsanleitungitte sorgfaltig durch und befolgen Sie die Anweisungen.

Kontrollieren Sie vor dem Anschlieben des Geräts, ob

• die Netzspannung mit den Angaben auf dem Typenschild übereinstimmt
• Steckdose und Stromanschluss für diese Gerät geeignet sind
  der Stecker des Gerats richtig in die Steckdose passt
  das Gerät auf einem stabilen und flachen Untergrund steht

Lassen Sie die elektrische Anlage von einem Fachmann überprüfen, wenn Sie sich nicht sicher sind, dass alles in Ordnung ist.

• Das Klimagerät ist ein sicheres Gerät. Es wurde gemäß den CE-Sicherheitsnormen hergestellt. Dennoch sollen den Sie - wie bei jedem elektrischen Gerät - bei der Benutzung vorsichtig sein.
  Die Luftzufuhr und die Luftaustritte niemals abdecken.
• Entleeren Sie den Wasserbehälter über den Wasserablass ①, bevor Sie das Gerät verschieben.
• Bringen Sie das Gerät auf keinen Fall mit Chemikalien in Berührung.
• Stecken Sie keine Gegenstände in die Öffnungen des Geräts.
• Besprühen Sie das Gerät auf keinen Fall mit Wasser oder tauchen es in Wasser ein: Kurzschlussgefahr!
• Ziehen Sie immer erst den Stecker aus der Steckdose, bevor Sie das Gerät oder Teile des Geräts reinigen oder ersetzen.
• Schlieben Sie das Gerät niemals über ein Verlängerungskabel an. Sollte keine geeignete Schuko-Steckdose zur Verfügung stehen, dann setzen Sie diese von einem Elektro-Fachmann anlagen.
• Aus Sicherheitsgründen bitten wir um äußerte Vorsicht mit Kindern in der unmittelbaren Höhe des Geräts, dies gilt übrigens für alle elektrischen Geräte.
• Lassen Sie eventuelle Reparaturen, die nicht unter die regelmäßige Wartung fallen, ausschließlich von einem geprüften Kundendienstmonteur oder von

Ihrem Fachhändler ausführren, da anderenfalls möglicherweise der Garantieanspruch erlischt.

• Ziehen Sie immer den Stecker aus der Steckdose, wenn das Gerät nicht in Betrieb ist.
• Lassen Sie ein beschädigtes Stromkabel ausschließlich vom Lieferanten oder von einer befugten Person / Kundendienstelle ersetzen.

VORSICHT!

• Benutzen Sie das Gerät auf keinen Fall mehr, wenn das Kabel oder der Stecker beschädigt sind. Klemmen Sie das Kabel nicht ab und verhindern Sie Kontakt mit scharfen Kanten.
• Nicht-Befolgen der Sicherheitsvorschriften kann zum Ausschluss der Garantie führen.
  Heben Sie das Gerät immer zu dritt an.

B AUFSTELLEN

VORSICHT!

• Bevor das Klimagerät eingeschaltet wird, muss das Gerät mindestens 2 Stunden in aufrechter Position stehen.
• Sorgen Sie davon, dass der Luftaustritt an der Vorderseite des Geräts immer geöffnet ist, wenn das Gerät in Betrieb ist. Wenn er geschlossen ist, während das Gerät in Betrieb ist, kann dies zu einer Beschädigung des Geräts führen. Der Benutzer ist für die richtige Benutzung des Klimageräts verantwortlich.

Innen- und Außergerät sind mobil und konnen einfach von einem Raum in einen anderen geschoben werden. Die Geräte sind über einen 2,5 m langen flexiblen Schlauch miteinander verbunden. Stellen Sie das Außergerät auf einen waage-rechten Untergrund (z.B. einen Balkon) oder befestigen Sie es an einer Außenwand. Beim Bewegen bzw. Befestigen der Geräte ist Folgendes zu berücksichtigten:

1 Sorgen Sie dazu, dass das Gerät aufrecht und auf einem flachen Untergrund stehen.
2 Setzen Sie die mitgelieferten Filter in den Filterhalter ein (siehe Abschnitt D).
3 Benutzen Sie das Gerät nicht im Badezimmer, in der Dusche oder in einer anderen feuchten Umgebung.
4 Offnen Sie den Luftaustritt 20 an der Oberseite des Klimagerats.
5 Lassen Sie mindestens 5 cm Platz zwischen der Luftzufuhr des Außergeräts und der Wand bzw. anderen Gegenständen. Damit eine gute Luftumwälzung gewährleistet ist, muss der Abstand zwischen dem Ausblasgitter des Außergeräts und der Wand oder anderen Gegenständen mindestens 120 cm betragen.

6 Der Höchstabstand zwischen der Oberseite des Außergeräts und dem Boden, auf dem das Innengerät liegt, damit nicht mehr als 1,5 m betragen.
7 Achten Sie darauf, dass der Schlauch durch das Fenster bzw. die Tur nicht beschädigt wird. Um dies zu verhindern, kann die Fensterdurchfuhr 7 benutzt werden.
8 Lassen Sie Fenster und Turen möglichstweitgehend geschlossen, damit keine Außenlufthereinströmt.
9 Lassen Sie Fenster und Außentüren möglichst weitestgehend geschlossen, damit keine (warme) Außenluft hereinströmt.

TIPPI!

Wenn das Gerät im Kühlbetrieb benutzt wird, ist es sinnvoll, das Außererät an einem möglichst kühlen Ort aufzustellen (zum Beispiel im Schatten).

WARNING

Achten Sie darauf, dass die Luft ungehindert durch die Geräte strömen kann. Die ausgeblasene Luft muss frei ausströmen konnen. Hindernisse im Luftstrom konnen das Klimagerät beschädigen oder dessen einwandfrei Funktion beeinträchtigen. Achten Sie darauf, dass der Schlauch nicht gebogen oder geknicht wird.

WARNING

Die Luft muss ungehindert durch das Außergerät stromen konnen.
Hindernisse im Luftstrom konnen das Gerät beschädigen oder die einwandfreie Funktion beeinträchtigen.
- Achten Sie darauf, dass der Schlauch nicht gebogen oder geknickt wird.
- Das Kondenswasser muss ungehindert abfließen konnen. Hindernisse konnen auslaufendes Wasser oder Störungen verursachen. Verhindern Sie Überlaufen des Wassers oder das Ablaufen von Wasser an unerwänschte Stellen.
- Wenn das Außergerät von der Wand fällt, kann dies Gefahr verursachen.

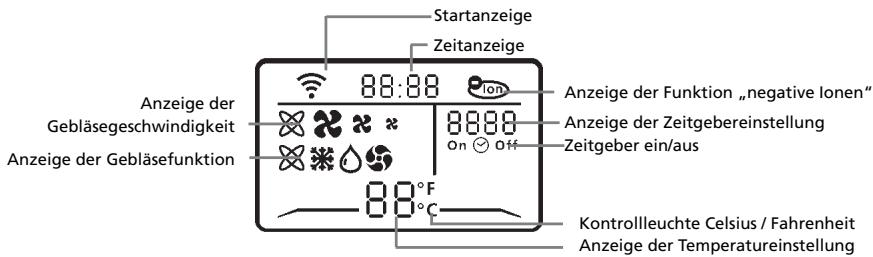

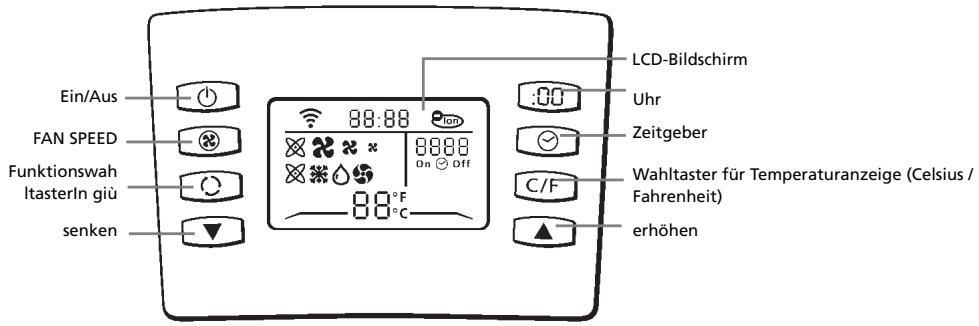

C BEDIENUNG / FERNBEDIENUNG

automatisch
Kuhlen
Entfeuchten
Luftumwälzung
Hohe Geblasegeschwindigkeit
durchschnittliche Geblasegeschwindigkeit
niedrige Geblasegeschwindigkeit

VORSICHT!

Ohne die Fernbedienung kann das Klimagerät über den Schalter an der Vorderseite des Geräts bedient werden. In dem Fall kann das Gerät nur im Automatikbetrieb benutzt werden.

EINLEGEN DER BATTERIEN IN DIE FERNBEDIENUNG

Nehmen Sie den Batteriefachdeckel ab, indem Sie erst auf die Laschen drücken und dann den Deckel zu sichziehen. Legen Sie die neuen Batterien ein und achtEN Sie darauf darauf, dass die Richtung mit den Markierungen im Batteriefach fur den Plus- (+) und Minuspol (-) ubereinstimmt. Setzen Sie den Batteriefachdeckel wieder ein.

HINWEIS

Verwenden Sie 2 AAA (1,5 Volt) Batterien. Verwenden Sie keine aufladbaren Batterien. Wenn das Display oder das Signal schwächern wird, müssen Sie neue Batterien einlagen. Nehmen Sie Batterien desselben Typs.

1 Stecken Sie den Stecker in die Steckdose.

ACHTUNG!

Wenn das Klimagerät nicht auf die Fernbedienung reagiert, gehen Sie folgendermaßen vor:

• Sorgen Sie damit, dass die Batterien der Fernbedienung eingelegt sind.
• Sorgen Sie davon, dass der Stecker des Klimagerats in der Steckdose steckt und dass das Gerät ausgeschelt ist.
• Der Ein/Aus-Schalter an der Vorderseite des Geräts ③ eindrücken und eingedrucht halten, bis das akustische Signal ertört nach ca. 8 Sekunden.
• Drücken Sie kurz auf den Drucktaster der Fernbedienung.
• Nach dem akustischen Signal ist die Fernbedienung betriebsbereit.

2 Drücken Sie auf den C/F-Drucktaster, um ^ C (Celsius) oder ^ F (Fahrenheit) zu wahlen. Die Werkseinstellung ist ^ C (Celsius).
3 Mit dem Modus-Drucktaster auf der Fernbedienung konnen Sie folgende Funktionen wahlen:

automatische Regelung der Geblasegeschwindigkeit
Kuhlen
Entfeuchten
Umwälzen

KUHLEN

Wenn die Kühlfunktion eingeschelt ist, leuchtet der durchsichtigige Ring um den Ein/Aus-Schalter an der Vorderseite des Geräts 3 BLAU auf.

In der Kuhlfunktion sind folgende Einstellungen möglich:

Regeln der Geblasegeschwindigkeit, indem Sie auf den Drucktaster drucken.

automatische Regelung der Geblasegeschwindigkeit
hoch
durchschnittlich
niedrig

Die Temperatur kann auf 18^ bis 32^ eingestellt werden. Drücken Sie hierzu auf die Drucktaster und . Das Display auf der Fernbedienung zeigt die eingestellte Temperatur an.

Es hängt von den Umgebungsbedingungen ab, ob die gewünschte Temperatur auch möglich erreicht werden kann: es ist normal, wenn die Raumtemperatur über der eingestillten Temperatur bleibt.

ENTFEUCHTEN

Wenn die Entfeuchtungsfunktion eingeschaltet ist, leuchtet der durchsichtigige Ring um den Ein/Aus-Schalter an der Vorderseite des Geräts GELB auf.

Während des Entfeuchtens kann die Geblasegeschwindigkeit nicht geändert

werden. Die Geschwindigkeit springt automatisch auf den durchschnittlichen Wert. Die Drucktaster und sind inaktiv.

LUFTUMWÄLZUNG

Wenn die Luftumwälzung eingeschaltet ist, leuchtet der durchsichtigige Ring um den Ein/Aus-Schalter an der Vorderseite des Geräts GRUN auf.

In dieser Stellung wird die Luft umgewälzt und gefiltert, jedoch nicht gekühlt, entfeucht oder erwartmt. In dieser Stellung lassst sich nur die Geblasegeschwindigkeit einstellen; drücken Sie hierzu auf den Drucktaster ②.

automatische Regelung der Geblasegeschwindigkeit

hoch

durchschnittlich

niedrig

AUTOMATIK

Im Automatikbetrieb × hängt es von der Umgebungstemperatur ab, ob das Gerät kühlt, entfeuchtet oder umwälzt. Wenn sich die Raumtemperatur ändert, ändert sich die Betriebsart automatisch so, dass die gewünschte Temperatur möglichst exakt aufrechterhalten wird. Auch die Beluftungsgeschwindigkeit wird automatisch angepasst. Die Farbe des durchsichtigen Rings um den Schalter vorn am Gerät 2 ändert sich der Betriebsart entsprechend.

ACHTUNG!

• Negative lonen werden in jeder Betriebsart erzeugt (Automatik, Kühlen, Entfeuchten und Umwälzung).
• Beim Kühlen und Entfeuchten wird das Kondenswasser über den Anschlussschlauch zum Außererat abgeleitet. Hier wird das Wasser verdampft. Entfernen Sie den Gummistopfen aus dem Ablass und halten Sie das Wasser Herauslaufen. Das Wasser muss immer ungehindert abfließen können.

EINSTELLEN DES ZEITGEBERS

Mit der Zeitgeberfungtion konnen Sie vorher einstellen, wann sich das Klimagerät ein- oder ausschalten soll.

Ausschalten:

Wenn das Klimagerät eingeschaltet ist, kann die Zeitgeber-Aus-Funktion (Timer OFF) eingestellt werden:

• Drücken Sie auf die Zeitgebertaste
• Stellen Sie mit den Pfeilen die gewünschte Stundenzahl (1-12) ein.
• Drücken Sie auf die Zeitgebertaste

Einschalten:

Wenn das Klimagerät ausgeschaltet ist (Standby), kann die Zeitgeber-Einfunktion (Timer ON) eingestellt werden:

• Drücken Sie auf die Zeitgebertaste
• Stellen Sie mit Drucktaster und die gewüncchte Stundenzahl (1-12) ein.
• Drücken Sie auf die Zeitgebertaste

Sie können die eingestellte Zeitgeberfungtion loschen, indem Sie auf den Drucktaster der Fernbedienung drucken.

Wenn die eingestellte Zeit auf „00" steht, ist der Zeitgeber ausgeschaltet. Wenn die Zeitgeberfungtion eingestellt ist, brennt die Leuchte im Ein/Aus-Schalter an der Vorderseite des Geräts.

5 EINSTELLEN DER UHR

Drücken Sie auf den Drucktaster. Wenn Sie die Zeit ändern wollen, drücken Sie auf die Drucktaster und .

Wenn die gewünschte Zeit eingestellt ist, drücken Sie erneut auf den Drucktaster : , um die Einstellungen zu speichern.

TIPP

Wenn die Fernbedienung eine Weile nicht benutzt wird, erlischt die Beleuchtung des Displays. Sobald eine beliebige Taste berührt wurde, wird die Beleuchtung wieder aktiviert

ANMERKUNGEN!

Zur Veränderung der Lebensdauer des Kompressors wurde er so eingestellt, dass er erst 3 Minuten nach dem (Wieder-)Einschalten anfängt zu arbeiten. Der Kompressor wurde so eingestellt, dass er drei Minuten nach dem Einsatzden des Klimagerats anlauft. Wenn die Raumtemperatur unter die eingestellte Temperatur absinkt, wird der Kompressor ausgeschelt. Anschließlich das Gerät im Umwälzbetrieb. Wenn die Raumtemperatur über die eingestellte Temperatur ansteigt, schaltet sich der Kompressor wieder ein.

ACHTUNG!

Schützen Sie die Fernbedienung vor Feuchtigkeit. Entfernen Sie sie vom Gerät wenn Kondenswasser entstehen kann.

D LUFTFILTER

Dieses Klimagerät verfügbar über einen 3-lagigen Filter zum Reinigen der im Innengerät umgewählten Luft. Die Klimageräte werden mit einem einzeln verpackten 3M^TM Filtrete™ Filter und einem Aktivkohlefilter gefelfert. Diese Filter mussen den Anweisungen gemäß eingesetzt werden, bevor die Klimageräte in Betrieb genommen werden.

1 Gewebefilter zum Entfernen großerer Staubpartikel.
2 3M^TM Filtrete™ Filter zum Entfernen ungesunden Partikelchen aus der Luft wie zum Beispiel Pollen, Bakterien, Hautschuppen von Tieren und Staub.
3 Aktivkohlefilter zum Entfernen von Gerüchen.

Der Gewebefilter ist Teil des Filterhalters. Der Filterhalter kann geöffnet werden. Der Aktivkohlefilter und der 3M^TM FiltreTe™ Filter konnen herausgenommen werden.

1 Der Gewebefilter muss regelmäßig mit einem Staubsauger gereinigt werden, damit er nicht verstopft.
2 Der positiv/negativelektrostatisch geladene 3M^TM FiltreTeTM Filter sollte alle drei Monate ausgewechselt werden.

Neuer Filter

Empfohlenes Auswechseln des Filters

3 Wenn der Aktivkohlefilter voll Staub ist, kann er mit einem Staubsauger gereinigt werden, er muss jedoch gleichzeitig mit dem 3M^TM FiltreTeTM Filter ausgewechselt werden.

Durch ungewöhnlichen Schmutz, Bau- oder Umbauarbeiten, Haustiere, Rauch und die intensive Benutzung des Geräts kann sich die Lebensdauer des 3M^TM Filtrete™ Filters verkürzen. Damit Sie nicht vergessen, die Filter auszuwechseln, wird nach ca. 650 Betriebsstunden ein Signal abgegeben: Die Leuchte im Schalter vorn am Gerät blinkt. Gehen Sie dann folgendermaßen vor:

1 Schalten Sie das Gerät aus, halten Sie das Netzkabel jedoch in der Steckdose.
2 Wechseln Sie die alten Filter gegen neue Originalfilter aus; diese sind bei ihren Fachhändler erhalten.

• Nehmen Sie den Filterhalter ⑤ aus dem Klimagerät.

• Öffnen Sie den Filterhalter 5,nehmen Sie die Filterklemme 6 vom Filterhalter und entfernen Sie die alten Filter. Setzen Sie den neuen Aktivkohlefilter (schwarz) und den 3M^TM FiltreteteTM Filter (weiB) in den Filterhalter 5.

• Setzen Sie die Filterklemme ⑥ wieder in den Halter.

• Setzen Sie den Filterhalter ⑤ wieder in das Klimagerät.

3 Drücken Sie den Ein/Aus-Schalter an der Vorderseite des Geräts, bis Sie ein akustisches Signal horen (nach ca. 4 Sekunden).
Die Kontrollleuche ist ausgeschaltet.
Die alten Filter sind kein chemischer Abfall und dürfen in den Haushaltsmull gegeben werden (nicht in den biologischen Müll).

HINWEISE!

• Benutzen Sie das Klimagerät niemals ohne den Gewebefilter!
• Der Betrieb des Geräts ohne Aktivkohlefilter bzw. ohne 3M^TM Filtrete™ Filter ist nicht schädlich für das Klimagerät. In dem Fall wird die umgewählte Luft jedoch nicht von Gerüchen und ungesundem Staub gesäubert.
• Filterpakete erhalten Sie bei ihrem Fachhändler.
• Verwenden Sie ausschließlich die geeigneten Zibro-Filter. So beugen Sie einer möglichen Beschädigung Ihres Klimagerats vor.
• Benutzen Sie nur Originalfilter. Die Benutzung anderer Filter gehen auf das eigene Risiko des Verbrauchers. Dies kann die einwandfrei Funktion des Geräts beeinträchtigen und zu einer Beschädigung des Geräts führen. Außer dem kann aus dem Gerät nach Eisbildung Wasser austreten.

E LUFTSTROM

Die Richtung des Luftstroms kann geändert werden. Hierzu wird die Stellung der Lamellen angepasst.

F WASSERABLASS

Unter normalen Bedingungen wird das Kondenswasser über den Schlauch zum Außererat gespumpt. Wenn der Schlauch versperrt ist oder wenn das Außererat zu hoch hangt, kann sich Wasser im Wasserbehälter des Innengeräts ansammeln.

Wenn der eingebaute Wasserbehälter voll ist, blinkt der durchsichtige rote Ring um den Schalter vorn am Gerät 2 ROT auf. Das Gerät schaltet sich automatisch aus. Zum Entleeren des Wasserbehalters gehen Sie folgendermaßen vor:

1 Bewegen Sie das Gerät nicht: Leckgefahr!
2 Schalten Sie zunachst das Gerät aus undziehen Sie dann den Stecker aus der Steckdose.
3 Stellen Sie einen Topf oder eine Schüssel auf dem Boden unter den Dauerabfluss 9.
4 Entfernen Sie den Gummistopfen ⑤ des Dauerabflusses ①, so dass das Wasser ablaufen kann (ca. 0,5 Liter).
5 Setzen Sie den Gummistopfen wieder ein, stecken Sie den Stecker wieder in die Steckdose und schalten Sie das Gerät ein. jetzt leuchtet die Warnleuchte nicht mehr.

ACHTUNG!

Normalerweise wird das Kondenswasser über das Außergerät abgeleitet, wenn das Klimagerät in Betrieb ist.

G (ENT)KOPPELN VON GERÄTEN (FACHLEUTEN VORBEHALTEN!)

ENTKOPPELN

1 Schalten Sie das Gerät aus,ziehen Sie den Stecker aus der Steckdose und lessen Sie das Gerät mindestens 30 Minuten laufen,bevor Sie fortfahren.
2 Öffnen Sie die Klappe für das Gehäuse der Schnellkupplungen 10.
3 Trennen Sie das Stromkabel.

4 Trennen Sie den Wasserablassschlauch.
5 Entfernen sie das Isoliermaterial von den Anschlüssen und Leitungen.
6 Entfernen Sie die Bügel zur Befestigung der Schläuche und des Kabels.
7 Trennen Sie die Kältemittelleitungen mit Hilfe der mitgelieferten Gabelschlüssel 12. Die Schnellkupplungen verhindern, dass Kältemittel austritt. Lösen Sie die Mattern schnell, so dass die Leitungen sofort verschlossen werden. Gehen Sie während der Arbeiten äußert vorsichtig mit den Kältemittelleitungen um, sie dürfen nicht biegen oder reiben.
8 Schrauben Sie die Schutzkappen für die Schnellkupplungen auf die Enden der Kätemittelleitungen.

WICHTIG!

• Lagern Sie Innen- und Außererat niemals in abgekoppeltem Zustand.
• Benutzen Sie das Innengerät nicht, wenn die Schnellkupplung abgekoppelt sind. Hierdurch könnte es zu Beschädigungen oder Verletzungen kommt.

ANSCHLIEBEN

1 Führn Sie den Schlauch durch die Maueröffnung (Mindestdurchmesser 50 mm).
2 Entfernen Sie die Schutzkappen an den Enden der Kuhlmittelleitungen.
3 SchlieBen Sie die Kuhlmittelleitungen gemäß Markierung neu an (im Hinblick auf optimalen Anschluss Muttern schnell anziehen), und schlieBen Sie den Wasserablassschlauch und das Stromkabel neu an.
4 Metallbügel zur Befestigung der Schläuche und des Kabels zurückplatzieren.
5 Bringen Sie erneut Isoliermaterial um die Anschlüsse und Leitungen herum an.
6 SchlieBen Sie die Klappe für das Schnellkupplungsgehäuse 10.
7 Bewahren Sie die Schutzkappen 14 immer an einer sicheren Stelle auf.

WARNING

• Lassen Sie das Gerät nicht lange mit abgetrenntem Außererät stehen, Denn dadurch könnte unbemerkt Kältemittel austreten. Trennen Sie das Außererät nur, wenn dies unbedingt notwendig ist.
• Kontrollieren Sie nach dem Anschlieben der Kältemittelleitungen, ob sie wieder gut isoliert sind. Sollte dies nicht der Fall sein, dann kann durch Kondenswasser Schaden auftreten!
• Um Schaden am Gerät vorzubeugen, * dürfen Sie es nur in angekoppeltem Zustand einschalten.

H WARTUNG

ACHTUNG!

Schalten Sie das Gerät zunachst aus undziehen Sie den Stecker aus der Steckdose,behvor Sie das Gerät oder den Filter reinigen oder die Filter auswechseln.

Verwenden Sie zur regelmäßigen Reinigung der Außenseite des Geräts einen weichen feuchten Lappen. Benutzen Sie nie aggressive Reinigungsmittel, Lösungsmittel, Benzin oder Scheuermittel. Hinweise zur Wartung der Filter siehe Abschnitt D „Luftfilter".

HINWEIS

Benutzen Sie das Gerät niemals ohne Gewebefilter.

WEGPACKEN

Entleeren Sie den Wasserbehälter (siehe Abschnitt F).
2 Reinigen Sie den Siebfilter (siehe Abschnitt D). Entfernen Sie den 3M^TM Filtrete TM Filter und den Aktivkohlefilter.

• Nehmen Sie den 3M^TM Filtrete TM Filter und den Aktivkohlefilter aus dem Gerät, bevor Sie das Gerät jahreszeitlich bedingt wepgacken. Setzen Sie zu Anfang der neuen Benutzungsperiode neue Filter ein. Die alten Filter sind für den normalen Hausmüll geeignet.
  Neue Filter erhalten Sie bei Ihrlem Fachhändler.

3 Schalten Sie das Gerät ein und halten Sie es mehrere Stunden im Luftumwälzbetrieb laufen, so dass das Innere absolut trocken wird.
4 Schützen Sie das Gerät vor Staub und stellen Sie es an einen trockenen, für Kinder nicht zugänglichen Ort.

ACHTUNG!

Lagern Sie die Geräte immer in aneinander gekoppeltem Zustand, um Auslaufen des Kältemittels zu verhindern.

Störung	Ursache	Abhilfe
Das Gerät faktioniert nicht und der durchsichtige Ring um den Schalter an der Vorderseite des Geräts blinkt ROT.	Der interne Wasserbehälter ist voll.	Entleeren Sie den internen Wasserbehälter (siehe Abschnitt F).
Das Gerät faktioniert nicht und der obere waagerechte Rand des durchsichtigen Rings um den Schalter an der Vorderseite des Geräts blinkt BLAU.	Der Raumtemperatursensor ist unterbrochen oder hat einen Kurzschluss.	Wenden Sie sich an ihren Fachhändler.
Das Gerät faktioniert nicht und der unterwaagerechte Rand des durchsichtigen Rings um den Schalter an der Vorderseite des Geräts blinkt BLAU.	Der Temperatursensor des Wärmeaustauschers ist unterbrochen oder hat einen Kurzschluss.	Wenden Sie sich an ihren Fachhändler.
Das Gerät faktioniert nicht.	Keine Stromzufuhr.	Stcken Sie den Stecker in eine Steckdose, an der Strom anliegt.
Das Gerät erbringt keine ausreichende Leistung.	Das Gerät stehen in der Sonne.	Sorgen Sie davon, dass das Gerät nicht in der Sonne liegt.
	Fenster oder Türen sind offen, es sind zu viele Leute oder Wärmequellen im Raum.	Schließen Sie Fenster bzw. Türen oder stellen Sie ein zusätzliches Klimagerät auf.
	Der Filter ist verschmutzt.	Reinigen Sie den Filter oder wechseln Sieihn aus (siehe auch Abschnitt D).
	Die Luftzufuhr oder der Luftauslass ist verstopft.	Beseitigen Sie die Verstopfung.
Das Gerät ist zu laut.	Das Gerät stehen auf einem unebenen Untergrund.	Stellen Sie das Gerät auf einen ebenen Untergrund (weniger Schwingungen).
Der Kompressor faktioniert nicht.	Der Überhitzungsschutz wurde ausgelöst.	Warten Sie 30 Minuten, bis die Temperatur gesunden ist, und schalten Sie das Gerät dann wieder ein.
Die Fernbedienung faktioniert nicht.	Die Entfernung ist zu groß. Die Batterien sind leer.	Legen Sie neue Batterien ein.
	Das Gerät empfängt das Signal der Fernbedienung nicht.	Stellen Sie die Verbindung zwischen der Fernbedienung und dem Klimagerät wieder her (siehe Abschnitt C).

Versuchen Sie niemals, das Gerät selbst auseinander zunehmen oder zu reparieren. Bei unsachgemäßen Reparaturen erlischt der Garantieanspruch. Durch unsachgemäße Reparaturen können Gefahren für den Benutzer entstehen.

K GARANTIEBESTIMMUNGEN

Für das Gerät wird ab dem Kaufdatum eine Garantie von 24 Monaten gewährt. Innerhalb dieser Zeit werden alle Material- und Herstellungsfehler kostenlos repariert. Dabei gelten nachstehende Regeln:

1. Alle weiter gehenden Schadenersatzansprüche, einschließlich der Vergütung von Folgeschäden, weisen wir nachdrücklich zurück.
2. Eine Reparatur oder ein Ersatz von Teilen während der Garantiezeit führt nicht zu einer Veränderung der Garantie.
3. Die Garantie verfällt, falls Veränderungen vorgenommen, nicht die Originalersatzteile montiert oder Reparaturen vom Käufer oder einem Dritten durchgeführt wurden.
4. Teile, an denen normaler Verschleiß auftritt, wie etwa der Filter, fallen nicht unter die Garantie.
5. Die Garantie gilt nur dann, wenn der Original-Kassenbeleg (unverändert und vom Kaufdatum versehen) vorgelegt wird.
6. Die Garantie gilt nicht bei Schäden, die auf Verwahrlosung oder auf Handlungen zurückzuführen sind, die von den Beschreibungen in der Gebrauchsanweisung abweichen.
7. Die Versandkosten und das Versandrisiko des Gerätes, oder dessen Teile, gehen immer zu Lasten des Käufers.
8. Der Verlust oder das Austreten von Kältemittel durch unsachgemäßes (Ent)koppeln oder das entkoppelte Lagern der Geräte fällt nicht unter die Garantie.
9. Schaden, der dadurch verursacht wurde, dass die geeigneten Zibro-Filter nicht benutzt wurden, fällt nicht unter die Garantie.

Um unnötige Kosten zu vermeiden, raten wir Ihnen, immer zuerst die Gebrauchsanweisung genau durchzulesen. Sollte ein Problem auch dann noch nicht zu losen sein, konnen Sie das Klimagerät für eine Reparatur zu ihrem Handler zurückbringen.

TECHNISCHE DATEN

Die angegebenen Werte sind Richtwerte. Änderungen vorbehalten.

Modell		PX 738
Kühlleistung*	W	3800
EE-Klasse		D
energetischer Wirkungsgrad*		2,62
Anschlusswert (max.)	W	1450
Nennstromverbrauch (nom.)	A	6,3
Anschlussspannung	V/Hz/Ph	220 – 240 / 50 / 1
max. Bewegung der Luft (Innengerät)	m³/h	450
max. Entfeuchtung **	L/24h	53
Geeignet für bis zu	m³	115
Kältemittel	Art/g	R410a / 1350
Thermostatbereich	°C	18 - 32
Betriebstemperatur	°C	18 - 32
Schallpegel des Innengeräts	dB(A)	55
Schallpegel des Außerengeräts	dB(A)	58
Abmessungen des Innengeräts (B x T x H)	mm	508 x 330 x 908
Abmessungen des Außerengeräts (B x T x H)	mm	550 x 305 x 625
Gewicht des Innengeräts	kg	37
Gewicht des Außerengeräts	kg	20
Kompresssortyp		Rotary
Gebläsegeschwindigkeiten		3
Schlauchlänge	m	2,5
Schutzklasse des Innengeräts		IP X1
Schutzklasse des Außerengeräts		IP X4
Sicherungen		250V, T3.15A

* gemaB EN14511.
** Entfeuchtung bei 32^ , 80% relative Feuchigkeit

Elektroartikel gehören nicht in den Hausmüll.itte entsorgen Sie sie den örtlichen Vorschriften gemäß. Erkundigen Sie sich eventuell bei der Behörde oder bei ihrer Handl.

VIGTIGDELE

C BEDIENUNG / FERNBEDIENUNG

Automatisk

Koling

Affugtning

Luftcirkulation

Nehmen Sie den Batteriefachdeckel ab, indem Sie erst auf die Laschen drücken und dann den Deckel zu sichziehen. Legen Sie die neuen Batterien ein und achtEN Sie darauf darauf, dass die Richtung mit den Markierungen im Batteriefach fur den Plus- (+) und Minuspol (-) ubereinstimmt. Setzen Sie den Batteriefachdeckel wieder ein.

BEMAERKNING

Kolefunktionen giver mulighed for folgende indstlinger:

• Ventilatorhastigheden kan reguleres ved at trykke på knappen drucken.

× Automatism regularing af ventilatorhastigheden
Hoj
Medium
Lav

TECHNISCHE SPECIFICATIONS

PVG Austria VertriebsgmbH

Salaberg 49

3350 HAAG

tel: [phone]

fax: [phone]

email: [e-mail]

B BELGI

PVG Belgium NV/SA

Industrielaan 55

2900 SCHOTEN

tel: [phone]

fax: [phone]

email: [e-mail]

CH SCHWEIZ

PVG Schweiz AG

Genuastrasse 15

4142 MUNCHENSTEIN

tel: [phone]

fax: [phone]

email: [e-mail]

DEUTSCHLAND

PVG Deutschland GmbH

Beiersdorfstraße 4

46446 EMMERICH

tel: [phone]

fax: [phone]

email: [e-mail]

DK DANMARK

PVG Scandinavia A/S

Niels Bohrsvej 10

6100 HADERSLEV

tel: [phone]

fax: [phone]

email: [e-mail]

ESPAN

PVG Espana S.A.

Pol. Ind. San José de Valderas II
