BEDIENUNGSANLEITUNG SRE 178E ZIBRO

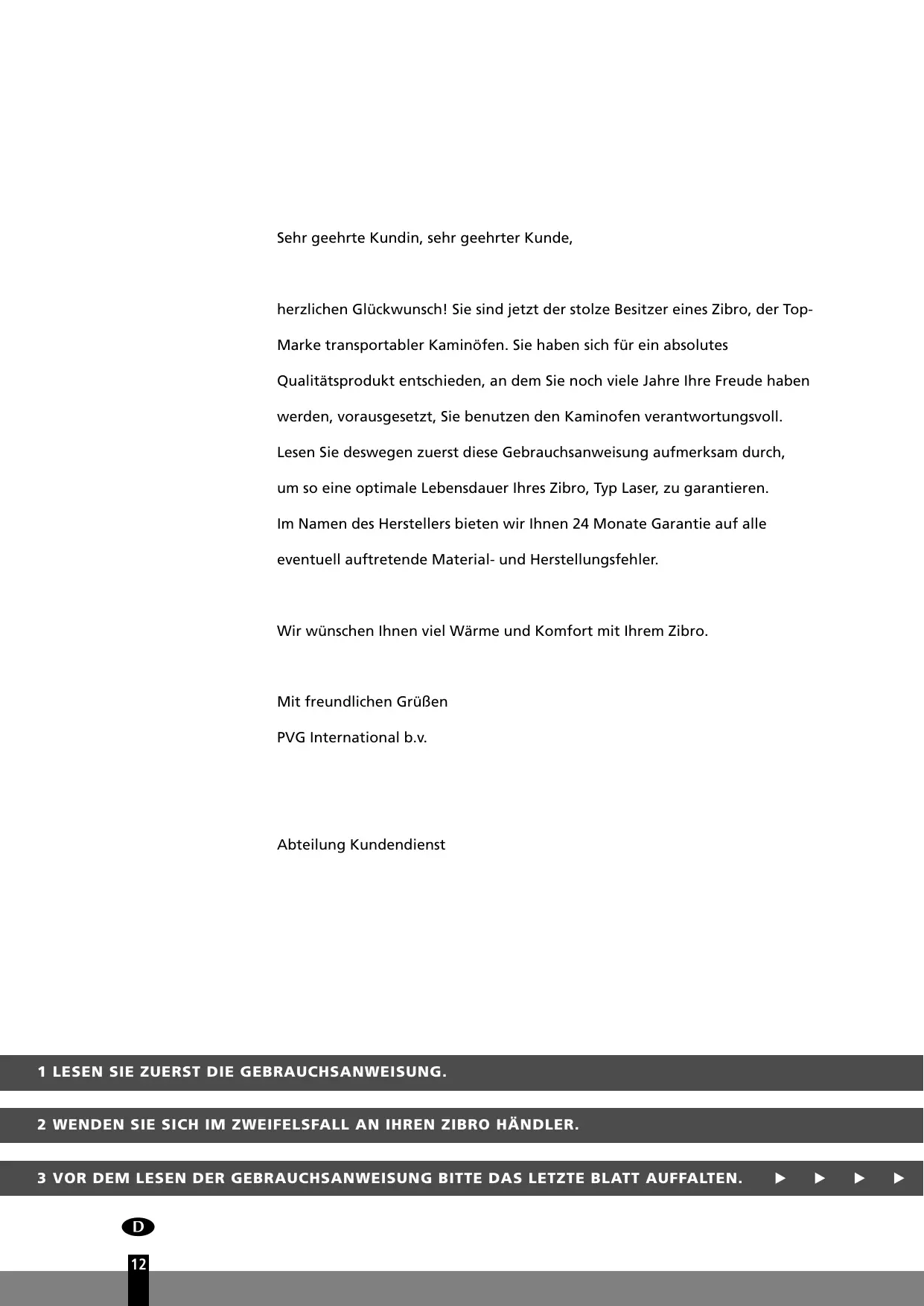

Sehr geehrte Kundin, sehr geehrter Kunde,

herzlichen Glückwunsch! Sie sind jetzt der stolze Besitzer eines Zibro, der Top-

Marke transportabler Kaminöfen. Sie haben sich für ein absolutes

Qualitätsprodukt entschieden, an dem Sie noch viele Jahre ihre Freude haben

werden, vorausgesetzt, Sie benutzen den Kaminofen verantwortungsvoll.

Lesen Sie deswegen zuerst diese Gebrauchsanweisung aufmerksam durch,

um so eine optimale Lebensdauer Ihres Zibro, Typ Laser, zu garantieren.

Im Namen des Herstellers bieten wir Ihnen 24 Monate Garantie auf alle

eventuell auftretende Material- und Herstellungsfehler.

Wir wünschen Ihnen viel Wärme und Komfort mit ihrem Zibro.

Mit freundlichen Grüben

PVG International b.v.

Abteilung Kundendienst

1 LESEN SIE ZUERST DIE GEBRAUCHSANWEISUNG.

2 WENDEN SIE SICH IM ZWEIFELSFALL AN IHREN ZIBRO HändLER.

3 VOR DEM LESEN DER GEBRAUCHSANWEISUNG BITTE DAS LETZTE BLATT AUFFALTEN.

BENUTZUNG KURZ ZUSAMMENGEFASST

Nachfolgend sind in groben Zügen die Schritte angegeben, die zur Inbetriebnahme Ihr's Zibro ausgeführrt werden müssen. Detaillierte Beschreibung der Handlungen enthalten Sieitte der GEBRAUCHSANWEISUNG (Seite 15 ff).

1 Entfernen Sie das gesamte Verpackungsmaterial (Abb. A).
2 Befüllen Sie den Brennstofftank ⑦ (siehe Kapitel B, Abb. D).
3 Stecken Sie den Stecker in die Steckdose.
4 Starten Sie den Kaminofen über die -Taste (siehe Kapitel D).
5 Verändern Sie wenn nötig die gewünschte Temperatur über die Einstelltasten (siehe Kapitel E).
6 Schalten Sie den Kaminofen über die -Taste aus 13.

• Das ersten Mal wird Ihr Kaminofen während des Brennens noch 'neu' riechen.
• Lagern Sie den Brennstoff an einem kühlen, dunklen Ort.
• Brennstoff altert. Beginnen Sie jeder Heizsaison mit neuen Brennstoff.
• Wenn Sie Zibro Extra oder Zibro Kristal benutzen, können Sie sich auf die Qualität des Brennstoffs verlassen.
• Wenn Sie zwischen den einzelnen Sorten wechseln, müssen Sie den Zibro Kaminofen erst vollständig leer brennen halten.

WICHTIGE EINZELTEILE

1 Frontplatte
Gitter
Bodenplatte
4 Deckel Brennstofftank
⑤ Bedienungsfeld
Handgriff
Brennstofftank
Luftfilterkappe
9 Ventilatorfilter
Thermostat
Stecker + Kabel
12 Informations-Display
13 -Taste
Kindersicherung
15 Einstelltasten (Zeit und Temperatur)
Zeitschaltuhr
SAVE-Taste
18 Kontroll-Lampen
19 EXTENSION-Taste
20 Anschluss für Weektimer
Ionisator
2 Überwachungssystem für Luftqualität

Nur mit dem richtigen Brennstoff ist eine sichere, effiziente und comfortable Benutzung Ihres Zibro gewährleistet.

Der Tankdeckelöffner befindet sich an der Rückseite des Kaminofens. Mit Hilfe diesen Tankdeckelöffners bleiben ihre Höhe beim Öffnen des Brennstofftanks sauber.

Diesen Transport-verschluβfinden Sie im Verpackungskarton. Nur hiermit kann der Kaminofen nach der Benutzung problemlos transportiert werden. Bewahren Sie den Verschluβalso gut auf!

WICTIG ZU WISSEN

JEDERZEIT AUSREICEND VENTILIEREN

Dieses Heizgerät ist mit einem System zur Kontrolle der Luftbeschaffenheit ausgerüstet. Wird der Raum unzureichend beluftet oder das Heizgerät in einem zu klinen Raum eingesetzt, schaltet sich das Heizgerät automatisch ab. Um einecomfortable und sichere Beheziehung zu erreichen, sorgen Sieitte für eine ausreichende Beluftung.

Hinweis: Um ein unerwartetes Abschalten zu vermeiden, empfehlen wir, eine Türo oder ein Fenster einen Spalt offen stehen zu halten, wenn das Heizgerät in Betrieb ist.

Jedes Zibro Modell benötigt eine bestimmte minimale Raumgroße, um den Kaminofen sicher, ohne zusätzliche Ventilation, betreiben zu konnen (siehe Kapitel Q). Wenn der betreffende Raum kleiner als der angegebene Minimumwert ist, dann muß davon gesorgt werden, daß immer ein Fenster oder eine Tur einen Spalt breit offen bleibt (ca. 2,5 cm). Dies empfehlen wir auch bei Räumen, die besonderss gut isoliert oder zugfrei sind und/oder über 1500 m liegen. Benutzen Sie den Zibro nicht in Keller- oder anderen unterirdisch gelegen den Räumen.

DER RICHTIGE BRENNSTOFF

Ihr Zibro Kaminofen wurde für die Benutzung von Wasserfreiem, sauberem Petroleum hoher Qualität, wie Zibro Extra oder Zibro Kristal, entwickelt. Nur dieser Brennstoff sorgt für eine saubere und optimale Verbrennung. Brennstoff geringerer Qualität kann zu folgenden Problemen führen:

erhöhte Störungsanfälligkeit
unvollständige Verbrennung
verkürzte Lebensdauer des Kaminofens
Rauch und/oder Geruch
Niederschlag auf dem Gitter oder Gehäuse

Der richtige Brennstoff ist also wichtig für einen sicheren, effizienten und komfortablen Gebrauch His res Kaminofens.

Informieren Sie sich bei ihrem Zibro-Handler in Ihrer direkten Umgebung über den richtigen Brennstoff für ihren Kaminofen.

A DIE INSTALLATION DES KAMINOFENS

1 Nehmen Sie den Zibro vorsichtig aus dem Karton und kontrollieren Sie den Inhalt auf Vollständigkeit.

Außer dem Kaminofen muß folgenden vorhanden sein:

eine Syphonpumpe
ein Transportverschluß
einTankdeckelöffner
these Gebrauchsanweisung

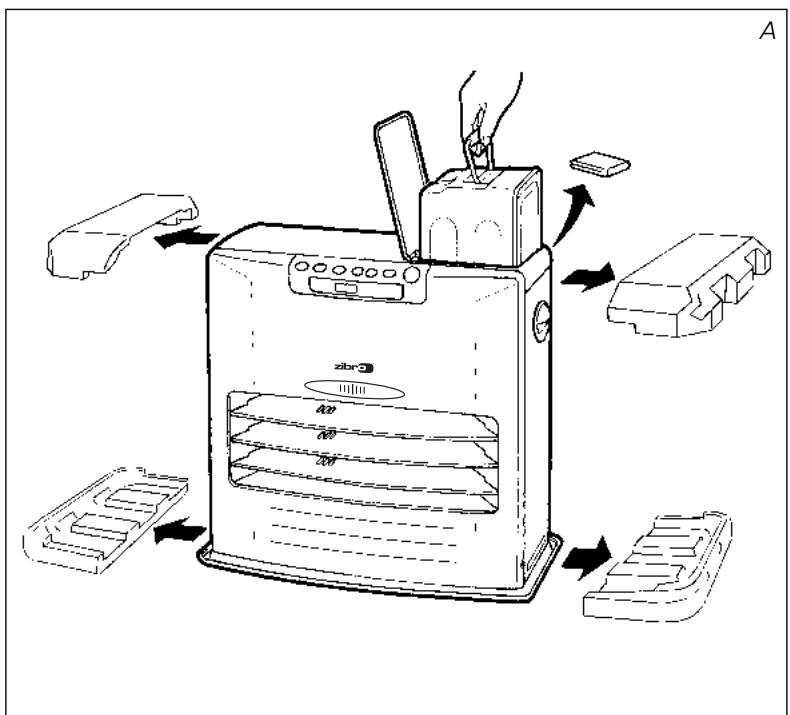

Bewahren Sie den Karton und das Verpackungsmaterial (Abb. A) zwecks Lagerung und/oder Transport auf.

2 Öffnen Sie den Deckel des Brennstofftanks 7 und entfernen Sie das Verpackungsmaterial.
3 Befüllen Sie den Brennstofftank wie in Kapitel B beschreiben.

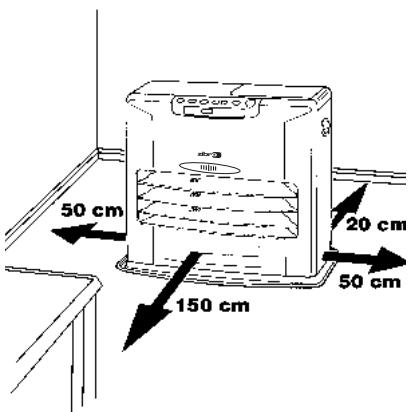

4 Der Boden muß stabil und waagrecht sein. Stellen Sie den Kamin an eine andere Stelle, falls er nicht waagrecht stehen. Versuchen Sie nicht durch das Unterlegen von Büchern oder ähnlichem den Stand zu korrigieren.
5 Stecken Sie den Stecker in die Steckdose (220/230 Volt - AC/50 Hz) und stellen Sie die aktuelle Uhrzeit über die Einstelltasten ein (siehe Kapitel C).
6 Ihr Zibro ist jetzt betriebsbereit.

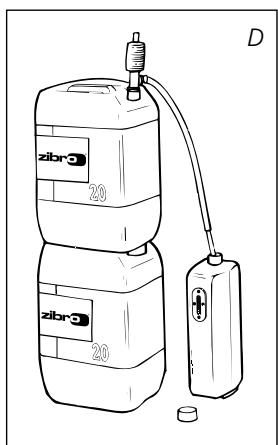

B DAS BEFULEN MIT BRENNSTOFF

Befüllen Sie den Brennstofftank nicht im Wohnraum, sondern an einer dazu geeigneten Stelle (falls etwas verschüttet wird). Gehen Sie wie folgt vor:

1 Der Kaminofen sollen ausgeschaltet sein.
2 Öffnen Sie den Deckel 4 undziehen Sie den Brennstofftank 7 aus dem Kaminofen (Abb. B). Achtung: der Tank kann kurz nachtropfen. Stellen Sie den Brennstofftank ab (mit dem Tankverschluß nach oben) und drehen Sie den Tankverschluß mit Hilfe des Tankdeckelöffners auf (Abb. C).
3 Den glatten, steifen Schlauch der Syphonpumpe in den Kanister stecken. Das Befüllen ist einfacher, wenn der Kanister hoher stehen als der Brennstofftank (Abb. D). Den geriffelten Schlauch stecken Sie dann in die Öffnung des Brennstofftanks.
4 Den weißen Knopf oben auf der Pumpe zudrehen (nach rechts).
5 Einige Male die Pumpe drücken, bis der Brennstoff in den Brennstofftank flieBt. Sobald dies der Fall ist, brauchen Sie nicht mehr zu drucken.
6 Achten Sie während des Füllvorgangs auf die Brennstoffanzeige des Brennstofftanks (Abb. E). Wenn Sie sehen, daß der Tank fast voll ist, stellen Sie den Füllvorgang ein. Hierzu drehen Sie den weißen Knopf oben auf der Pumpe wieder auf (nach links). Den Tank niemals zu voll fullen. Vor allem nicht, wenn der Brennstoff sehr kalt ist (Brennstoff*(-hnt sich aus, wenn er wärmer wird).

F: Wenn die Kontroll-Lampe CLOCK nicht mehr blinkt, ist die Zeit eingestellt.

G: Links die eingestellte Temperatur, rechts die tatsächliche Temperatur.

7 Lassen Sie den Brennstoff, der sich noch in der Pumpe befindet, in den Kanister zurückströmen und entfernen Sie die Pumpe vorsichtig. Schrauben Sie den Tankverschluß mit Hilfe des Tankdeckelöffners wieder sorgfältig auf den Tank. Nach Gebrauch können Sie den Tankdeckelöffner wieder an der Rückseite des Kaminofens befestigen. Wischen Sie eventuell verschütteten Brennstoff weg.
8 Kontrollieren Sie, ob der Tankverschlußgerade sitzt und fest angezogen ist. Setzen Sie den Brennstofftank wieder in den Kaminofen ein (Tankverschluß nach unten). Schließen Sie den Deckel.

C DAS EINSTELLEN DER UHR

Die Zeiteinstellung konnen Sie nur vornehmen, wenn der Kaminofen nicht in Betrieb ist, der Stecker sich jedoch in der Steckdose befindet. Sie benutzen dazu die Einstelltasten 15. Drücken Sie zuerst auf eine der beiden Tasten um die Funktion zu aktivieren (die Kontroll-Lampe CLOCK und das Informations-Display 12 blinken). Danach konnen Sie die Stunden mit der linken Taste (▼hour) und die Minuten mit der rechten Taste (▲min.) einstellen. Durch einmaliges Drücken der Taste wird der Wert stufenweise erhöht. Wenn Sie die Taste gedrückt halten, erhöht sich der Wert, bis die Taste losgelassen wird. Nach ungefahr 10 Sekunden leuchtet die Kontroll-Lampe ständig und die Einstellung ist vorgenommen.

5 Minuten nach dem der Ofen ausgeschelt worden ist, wird die Information auf dem Display gelöscht und der Ofen wird in den Standby-Modus umgeschaltet. Nachdem auf eine willkürliche Taste gedrückt worden ist, erscheint wieder die Uhrzeit auf dem Display.

Wenn der Stecker über 10 Minuten aus der Steckdose gezogen wurde (oder bei Stromausfall) muß die Uhrzeit erneut eingestellt werden.

D DAS STARTEN DES KAMINOFENS

Ein neuer Ofen verursacht zu Beginn etwas Geruch. Sorgen Sie deswegen für zusätzliche Ventilation. Starten Sie den kamin offen immer mit die 山 -Taste 13. Niemals Streichholzer oder ein Feuerzeug benutzen.

Um den Kaminofen zu starten, brauchen Sie nur die -Taste zu betätigten. Dieseblinkt dann, um zu zeigen, daß der Zündvorgang lauft. Es dauert einige Zeit bis der Vorgang abgeschlossen ist. Anschließlich leuchtet die -Taste ständig.

Das Informations-Display 2 zeigt zwei Zahlen an. An den Kontroll-Lampen...,
naben den Zahlen konnen Sie sehen, daß sich diese auf die Temperatur beziehen (Abb. G). Unter ROOM steht die tatsächliche Raumtemperatur, während unter SET die eingestellte Temperatur angezeigt wird. Letztere konnen Sie über die Einstelltasten verändern (siehe Kapitel E).

E TEMPERATUREINSTELLUNG

Sie können die eingestellte Temperatur nur verändern, wenn der Kaminofen eingeschaltet ist. Hierzu benutzen Sie die Einstelltasten 15. Drücken Sie zuerst auf eine der beiden Tasten um die Funktion zu aktivieren (die Kontroll-Lampe TEMP befindem Informations-Display 2 blinkt). Danach können Sie die Temperatur mit der rechten Taste (▲min.) higher und mit der linken Taste (▼hour) niedriger einstellen. Nach ungebahr 10 Sekunden leuchtet die Kontroll-Lampe ständig und die Einstellung ist vorgenommen (Abb. G).

Sie konnen die Temperatur auf minimal 6^ und maximal 28^ einstellen.

Wenn der Stecker länger als 10 Minuten aus der Steckdose gezogen wurde (oder bei Stromausfall) ist die eingestellte Temperatur wieder auf dem Standardwert von 20^ .

H: Die Kontroll-Lampeter TIMER zeigt an, daß die Zeitschalttuhr aktiviert ist.

Störungen werden im Informations-Display angezeigt.

F DIE BENUTZUNG DER ZEITSCHALTUHR (TIMER)

Mit Hilfe der Zeitschaltuhr kann der Kaminofen zu einem vorprogrammierten Zeitpunkt automatisch eingeschaltet werden.

Um die Zeitschaltuhr programmieren zu konnen, muß die aktuelle Uhrzeit eingestellt (siehe Kapitel C) und der Kaminofen ausgeschelt sein.

Sie gehen wie folgt vor:

Die -Taste 串 betätigen und direkt danach die TIMER Taste 串 drucken. Die Kontroll-Lampe TIMER und das Informations-Display 串 blinken jetzt.
2 Stellen Sie die Startzeit für den Kaminofen über die Einstelltasten ⑤ ein. Die linke Taste (▼hour) ist für die Stunden, die rechte Taste (▲min.) für die Einstellung der Minutes (Die Zeitlässt sich in 5 Minuten-Intervallen einstehen).
3 Nach ungebahr 10 Sekunden springt das Informations-Display wieder auf CLOCK und die Kontroll-Lampe TIMER leuchtet, zum Zeichen, daß die Zeitschaltuhr eingeschaltet ist (Abb. H).
4 Die Zeitschaltuhr sorgt davon, daß der Raum zur programmierten Zeit die gewünschte Temperatur annahernd erreicht hat.

Wenn Sie den Kaminofen ausschalten möchten undihn über die Zeitschaltuhr wieder einschalten lessen wollen, dann brauchen Sie nur die Taste TIMER zu betätigten (siehe Kapitel G).

Um die Einstellung der Zeitschaltuhr rückgangig zu machen, betätigten Sie einmal die -Taste 13.

G DAS AUSSCHALTEN DES KAMINOFENS

Der Kaminofen kann auf zwei Arten ausgeschaltet werden:

Die -Taste betätigten. Das Informations-Display springt auf CLOCK und innerhalb ca. einer Minute ist die Flamme gelöscht.
2 Wenn Sie den Kaminofen ausschalten möchten und hij das{nachste Mal über die Zeitschaltuhr wieder starten wollen, dann betätigten Sie die Taste TIMER 16. Dadurch wird der Kaminofen ausgeschaltet und gleichzeitig die Zeitschaltuhr aktiviert. Sie konnen die gewünschte Zeit über die Einstelltasten 15 verändern (siehe Kapitel F).

H DIE FUNKTION DES INFORMATIONs-DISPLAYS

Das Informations-Display 2 zeigt nicht nur die (eingestellte) Zeit und Temperatur an (Kapitel C, E und F), sondern meldet Ihnen auch eventuelle Störungen.

Über den jeweiligen Code auf dem Display erhalten Sie die notwendigen Informationen:

CODE INFORMATION

E- 0 Temperatur innerhalb des Ofens zu hoch

F- Netzspannung war unterbrochen

E - / Thermostat defekt

F - I Brenner-Thermistor defekt

E - 2 Startprobleme

E- 5 Kipp-Sicherung

- Schlechte Verbrennung

AuszuführenDE HANDLUNG

Abkühlen und neu starten

Kaminofen neu starten

Handler informieren

Handl informieren

Handler informieren

Kaminofen neu starten

Handler informieren

I: Wenn die Kontroll-Lampe KEY-LOCK aktiviert wird, ist die Kindersicherung eingeschaltet.

J: Wenn die Kontroll-Lampe SAVE aufleuchtet, schaltet sich der Kamin- ofen automatisch an und aus, um innerhalb eines bestimmten Temperaturbereiches zu bleiben.

E-7	Zimmertemperatur	Wenn nötig Kaminofen
	höher als 28°C	neu starten
E-B	Gebläsemotor defekt	Händler informieren
E-9	Luftfilter verschmutzt, oder	Filter reinigen
	Brennstoffpumpe verschmutzt	Händler informieren
69 Hr-	Der Ofen war 69 Stunden ohne Unterbrechung in Betrieb und wurde deshalb automatisch abgeschaltet	den Ofen erneut starten
	Kein Brennstoff	Brennstofftank füssen
---:---(+ Blinkendes FUEL-Licht)
---:---(+ Blinkendes VENT-Licht)	Zu weniger Ventilation	Besser ventilieren
E-11(+ Blinkendes VENT-Licht)	Zu weniger Ventilation	Besser ventilieren

Bei Störungen, die nicht in dieser Tabelle aufgelistet sind, wenden Sie sichitte an ihren Zibro-Handling.

AUTOMATISCHE ABSCHALTUNG

Der Ofen ist mit einem Sicherheitssystem ausgestattet, das für eine automatische Abschaltung des Ofens sorgt, wenn dieser 69 Stunden ohne Unterbrechung in Betrieb war. Im Display erscheidt 69 Hr .

Wenn Sie den Ofen wieder in Betriebnehmen möchten, drücken Sie die 山 -Taste 13.(siehe dazu Kapitel D).

AUTOMATIC CLEANING MODE (AUTOMATISCHES REINIGUNGSSYSTEM)

Wenn der Ofen 2 Stunden ununterbrochen auf der hochsten Stufe gebrannt hat, wird der Brenner sich automatisch reinigen. Auf der Anzeige wird dies mit dem Code CL:05, zurückzählend bis CL:00 angegeben. 5 Minuten lang brennt der Ofen auf niedrigster Stufe, während der Brenner sich in diese Zeit selbst reinigt. Nach der Reinigung schaltet der Ofen wieder auf die hochste Stufe.

KINDERSICHERUNG

Die Kindersicherung konnen Sie benutzen, um zu verhindern, daß ein Kind versehentlich die Einstellung des Kaminofens verändert. Wahrend des Brennens kann der Kaminofen dann nur noch ausgeschelt werden. Wenn der Kaminofen bereits ausgeschelt ist, verhindert die aktivierte Kindersicherung auch, daß der Ofen versehentlich eingeschiedt wird. Sie aktivieren die Kindersicherung dadurch, daß Sie die betreffende Taste 12 länger als 3 Sekunden gedrückt halten. Die Kontroll-Lampe KEY-LOCK leuchtet dann auf (Abb. I), zum Zeichen, daß die Kindersicherung eingeschiedt ist. Um diese wieder auszuschalten, drücken Sie erneut länger als 3 Sekunden auf die Taste KEY-LOCK.

J DIE RICHTIGE BENUTZUNG DER "SAVE" FUNKTION

Mit der "SAVE"- Funktion konnen Sie die Temperatur begrenzen. Wenn diese Funktion eingeschaltet ist, wird sich der Kaminofen automatisch ausschalten, wenn die Zimmertemperatur 3^ über der eingestelltten Temperatur liegt. Fällt die Zimmertemperatur danach wieder auf die eingestellte Temperatur, schaltet sich der Kaminofen wieder automatisch ein.

Sie aktivieren die Einstellung "SAVE" durch Betätigung der betreffenden Taste ⑦. Die Kontroll-Lampe SAVE leuchtet auf (Abb. J). Durch nochmaliges Betätigten der Taste SAVE schalten Sie die Funktion wieder aus.

Auch ohne die Einstellung "SAVE" sorgt Ihr Kaminofen davon, daß die eingestellte Temperatur annahernd beibehalten wird, und darüber durch Anpassung der Heizkapazität.

"SAVE" ist eine Einstellung, die Sie zum Beispiel benutzen können, wenn Sie nicht im Raum anwesend sind oder um den Raum frostfrei zu halten.

K: Wenn die Kontroll-Lampe FUEL aufleucht, wird im Informations-Display angezeigt, für wieviele Minuten Sie noch Brennstoff haben.

L: Wenn die Kontroll-Lampe VENT blinkt, ist dies ein Zeichen, daß zusammenlich ventiliert werden muß.

K DIE KONTROLL-LAMPE "FUEL"

Wenn die Kontroll-Lampe FUEL aufleuchtet, haben Sie noch für 10 Minuten Brennstoff. Die restliche Brenndauer wird im Informations-Display 12 angezeigt (Abb. K). Es gibt nun 2 Märglichkeiten:

• Sie holen den Brennstoffbehälter aus dem Ofen und füllen him mit neuem Brennstoff nach (außerhalb des Wohnbereiches) (Siehe Kapitel B).
• Sie drucken den Knopf EXTENSION 19. Hiermit verlangern Sie die Brenndauer um 90 Minuten. Der Ofen schaltet dann automatisch auf die niedrigste Stufe. Auf der Anzeige erscheint die Zahl 90, zusrückzahlend bis 10. Beim Erreichen von 10 ertont alle 2 Minuten ein akustisches Warnsignal, zum Zeichen, daß der Wecheltank nachgewählten werden muß. Reagieren Sie nicht, dann gehen der Kaminofen von selbst aus. Auch dann ertont ein Warnsignal. Die Kontroll-Lampe blinkt jetzt und im Informations-Display blinken 4 Striche (----). Sie können dies ausschalten, indem Sie einzelmal auf die -Taste 13 drucken.

Wenn der Kaminofen vollständig leer gebrannt ist, mussen Sie nach dem Nachfüllen eine Sekunden warten, bevor der Kaminofen wieder betriebsbereit ist.

L DIE KONTROLL-LAMPE "VENT"

Bei unzureichender Belüftung im Raum ertönt ein unterbrochener Summton (einalmal alle 10 Minuten etwa) und die Anzeigeleuchte VENT leuchtet. Wird these Ssignal gegeben, sollten Sie fur eine bessere Belüftung des Raums sorgen(z. B. indemn Sie eine Tur oder ein Fenster etwas weiter offen), um ein Ausschalten des Heizgerats zu vermeiden. Wird der Raum better beluftet, werden die Anzeigeleuchte VENT und der Summton deaktiviert. Ist die Beluftung immer noch unzureichend, schaltet sich das Heizgerat automatisch ab. In thisem Fall wird E - / / angezeigt und die Anzeigeleuchte VENT blinkt. Wenn fur eine bessere Beluftung des Raums gesorgt worden ist (z. B. indemn Sie eine Tur oder ein Fenster etwas weiter offen), kann das Heizgerat wieder eingeschaltet werden mit -Taste 18

Leuchtet die Kontroll-Lampe auch dann noch, nachdem Sie zusätzlich ventiliert haben, wenden Sie sichitte an ihren Zibro-Handler.

M DIE IONISATORFUNKTION

Zum Aktivieren des Ionisators auf die Taste IONISATOR drücken. Es werden dann negative lonen erzeugt, die für ein natürliches Gleichgewicht von "Luftvitaminen" sorgen. Diese Funktion kann auch eingeschaltet werden, wenn das Heizgerät ausgeschaltet ist. Zum Ausschalten der ionisatorfungtion nochmals auf die Taste IONISATOR drücken.

N WARTUNG

Bevor Sie Wartungsarbeiten ausfuhren, muß der Kaminofen ausgescheltet und abgekühlt sein. Ziehen Sie den Stecker aus der Steckdose.

Ihr Zibro bestehtigt kaum Wartung. Wochentlich mussen jedoch die Luftfilterkappe und der Ventilatorfilter mit einem Staubsauger und das Gitter mit einem feuchten Tuch gereinigt werden.

Nehmen Sie die Luftfilterkappe ab (Abb. M), um diese mit Seifenlauge zu reinigen. Achten Sie daraufuf, daß diese richtig trocken ist, bevor Sie sie wieder montieren.

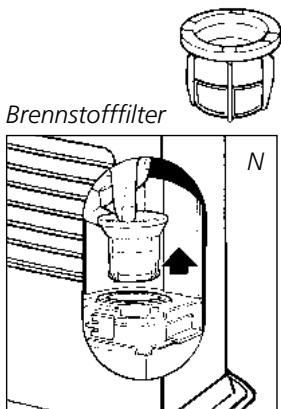

Kontrollieren Sie regelmäßig den Brennstofffilter:

1 Nehmen Sie den Brennstofftank aus dem Kaminofen und entfernen Sie den Brennstofffilter (Abb. N). Dieser kann etwas nachtropfen- halten Sie ein Tuch bereit.

Klopfen Sie den umgedrehten Brennstofffilter auf einem harten Untergrund aus, um so den Schmutz zu entfernen.

(Niemals mit Wasser reinigen!)

3 Setzen Sie den Brennstofffilter wieder ein.

Entfernen Sie selbst keine Teile aus dem Kaminofen. Wenden Sie sich bezüglich einer eventuellen Reparatur immer an ihren Zibro Handler.

Wenn das Stromkabel beschädigt ist, damit nur ein anerkannter ElektroInstallateur das Kabel mit einem Typ H05 VV-F austauschen.

O LAGERUNG (ENDE DER HEIZSAISON)

Den Kaminofen am Ende der Heizsaison staubfrei lagern, vorzugsweise in der Originalverpackung.

Übrig gebliebenen Brennstoff konnen Sie in der{nachsten Heizsaison nicht mehr benutzen. Verbrauchen Sie diesen also. Falls noch etwas übrig bleibt, schüten Sie diesen nicht weg, sondern entsorgen Sieihn laut den ortlichen Vorschriften fur chemischen Kleinabfall.

Beginnen Sie jeder neue Heizsaison auf jeder Fall mit neuem Brennstoff. Beachten Sie wieder diese Gebrauchsanweisung (wie beschrieben ab Kapitel A), wenn Sie den Kaminofen erneut in Betrieb nehmen.

P TRANSPORT

Um zu verhindern, daß der Kaminofen während des Transportes Brennstoff verliert, müssen folgende Maßnahmen getroffen werden:

1 Lassen Sie den Kaminofen abkühlen.
2 Nehmen Sie den Brennstofftank aus dem Kaminofen und entfernen Sie den Brennstofffilter (siehe Kapitel N, Abb. N). Dieser kann eventuell etwas nachtropfen; halten Sie ein Tuch bereit. Den Brennstofffilter und den Brennstofftank außerhalb des Kaminofens aufbewahren.
3 Setzen Sie den Transportverschluß anstelle des Brennstoff filters ein (Abb. O) und drücken Sieihn fest, so daß kein Brennstoff austritt.
4 Den Kaminofen immer aufrecht transportieren.

Q TECHNISCHE DATEN

Zündung	Elektrisch	Abmessungen (mm)	Breite 550
Brennstoff	Petroleum	(einschließlich Bodenplatte)	Tiefe 328
Kapazität (kW) max.	3,90		Höhe 445
Kapazität (kW) min.	1,05	Zubehör	Brennstoffpumpe
Geeigneter Raum (m3)**	55-170	Tankdeckelöffner, Transportverschluß
Brennstoffverbrauch (Ltr/Std)*	0,406	Netzspannung	220V/230V
Brennstoffverbrauch (g/Std)*	325		-- AC/50 Hz
Brenndauer pro Tank (Std)*	18,7	Stromverbrauch	Zündung 320 W
Inhalt Brennstofftank (Liter)	7,6		Im Dauerbetrieb 29 W
Gewicht (kg)	12,0	Sicherungen	250V, 5A

• Bei Einstellung auf maximalem Stand ** Angegebene Werte sind Richtwerte

R GARANTIEBEDINGUNGEN

Sie erhalten auf ihren Zibro, Typ Laser, 24 Monate Garantie ab Kaufdatum. Innerhalb dieser Zeit werden alle Material- und Herstellungsfehler kostenlos behoben. Hierbei gelten folgende Regeln:

1 Alle weiteren Ansprüche auf Schadenersatz, inklusiv Folgeschäden, werden nicht anerkannt.

2 Reparatur oder Austausch von Teilen innerhalb der Garantiezeit führt nicht zur Verlängerung der Garantie.
3 Die Garantie verfällt, wenn Veränderungen angebracht wurden, Nicht-Original Teile montiert oder Reparaturen durch Dritte am Kaminofen ausgeführrt wurden.
4 Teile, die normalem Verschleiß ausgesetzt sind, wie die Brennermatte und die Brennstoffpumpe, fallen nicht unter die Garantie.
Die Garantie gilt ausschließlich unter Vorlage der datierten Originalrechnung, auf der keine Veränderungen vorgenommen wurden.
Die Garantie gilt nicht bei Schäden, die durch zweckwidrige Handlungen entstanden sind, beziehungsweise durch Verwahrlosung und durch die Benutzung von falschem oder veraltetem Brennstoff. Falscher Brennstoff kann)sogar gefährlich sein.*
Die Versand Kosten und das Versandrisiko des Kaminofens, oder dessen Teile, gehen zu allen Zeiten zu Lasten des Käufers.

Um unnötige Kosten zu vermeiden, empfehlen wir Ihnen, immer zuerst sorgfältig die Gebrauchsanweisung zulesen. Finden Sie darin keine Lösung, geben Sie den Kaminofen Ihr hem Handlcr zur Reparatur.

• Leicht entzündliche Stoffe können zum Beispiel zu unkontrollierbarer Verbrennung führen, die ausschlagende Flammen zur Folge haben. Versuchen Sie in thisem Fall nie, den Kaminofen zu transportieren, sondern schalten Sie den Kaminofen unverzüglich aus. In Notfällen können Sie einen Feuerloscher benutzen, jedoch ausschließlich einen Kohlendioxid- oder Pulver-Feuerloscher.

10 TIPS ZUR SICHERHEIT

1 Machen Sie Kinder immer auf die Anwesenheit eines brennenden Ofens aufmerksam.
2 Transportieren Sie den Ofen nicht, wenn er brennt oder noch heißt ist. In dieser Fall auch keine Wartungsarbeiten durchführten.
3 Stellen Sie den Kaminofen so auf, daß er sich mit der Vorderseite minimal 1,5 Meter von Mauern, Gardinen und Möbeln befindet. Achten Sie ebenfalls daraufuf, daß der Raum über dem Kaminofen frei ist.
4 Benutzen Sie den Kaminofen nicht in staubigen Räumen und nicht an Stellen, an denen es starkzieht. In beiden Fällen erhalten Sie keine optimale Verbrennung. Benutzen Sie den Kaminofen nicht in unmittelbarer Umgebung einer Badewanne, Dusche oder eines Swimmingpools.
5 Schalten Sie den Kaminofen aus, bevor Sie das Haus verlassen oder zu Bett gehen. Bei längerer Abwesenheit (z.B. Urlaub) den Stecker aus der Steckdoseziehen.
6 Bewahren und transportieren Sie den Brennstoff ausschließlich in den dazu bestimmten Tanks und Kanistern.
7 Achten Sie daraufuf, daß der Brennstoff nicht Hitze oder extremen Temperaturunterschieden ausgesetzt wird. Lagern Sie den Brennstoff immer an einem kühlen, trockenen und dunklen Ort (Sonnenlicht schadet der Qualität).
8 Benutzen Sie den Kaminofen niemals an Stellen, an denen schädliche Gase oder Dämpfe auftreten konnten (zum Beispiel Auspuffgase oder Farbdämpfe).
9 Das Gitter des Kaminofens wird heißt. Der Kaminofenarf nicht abgedeckt werden (Brandgefahr).
10 Achten Sie immer auf ausreichende Ventilation.

Defekte elektrische Geräte und Batterien gehören nicht in den Hausmüll.itte entsorgen Sie den örtlichen Vorschriften gemäß. Erkundigen Sie sich eventuell bei der Behörde oder bei ihrem Fachhändler.

Kare kunde

INDEN DE TÄNDER FOR OVNEN

SORG ALTID FOR TILSTRAEKKELIG VENTILATION

Skontaktowac sie z dealerm

Skontaktowac sie z dealerm

PVG Austria VertriebsgmbH

Salaberg 49

3350 HAAG

tel: [phone]

fax: [phone]

email: [e-mail]

B BELGI

PVG Belgium NV/SA

Industrielaan 55

2900 SCHOTEN

tel: [phone]

fax: [phone]

email: [e-mail]

CH SCHWEIZ

PVG Schweiz AG

Genuastrasse 15

4142 MUNCHENSTEIN

tel: [phone]

fax: [phone]

email: [e-mail]

DEUTSCHLAND

PVG Deutschland GmbH

Beiersdorfstraße 4

46446 EMMERICH

tel: [phone]

fax: [phone]

email: [e-mail]

DK DANMARK

PVG Scandinavia A/S

Niels Bohrsvej 10

6100 HADERSLEV

tel: [phone]

fax: [phone]

email: [e-mail]

Espana

PVG Espana S.A.

Pol. Ind. San José de Valderas II
