BEDIENUNGSANLEITUNG D116 ZIBRO

Sehr geehrte Damen und Herren,

herzlichen Glückwunsch zum Kauf Ihr's Entfeuchters! Sie haben ein hochwertiges Produkt erworben, das Ihnen jahrelang Freude machen wird, vorausgesetzt, Sie benutzen das Gerät vorschrifsmäßig. Lesen Sie daher zunächst diese Gebrauchsanweisung, so dass Sie wollen, wie Sie ihren Entfeuchter seiner optimalen Lebensdauer zuführen.

Wir gewähren Ohnen namens des Herstellers 2 Jahre Garantie auf eventuelle Material- oder Produktionsfehler.

Wir wünschen Ihnen viel Komfort mit ihrem Entfeuchter.

Mit freundlichen Grüben

PVG International B.V.

Kundendienstabteilung

1 LESEN SIE ZUNÄCHST DIE GEBRAUCHSANWEISUNG.

2 WENDEN SIE SICH IM ZWEIFELS FALL AN IHREN FACHHÄNDERL.

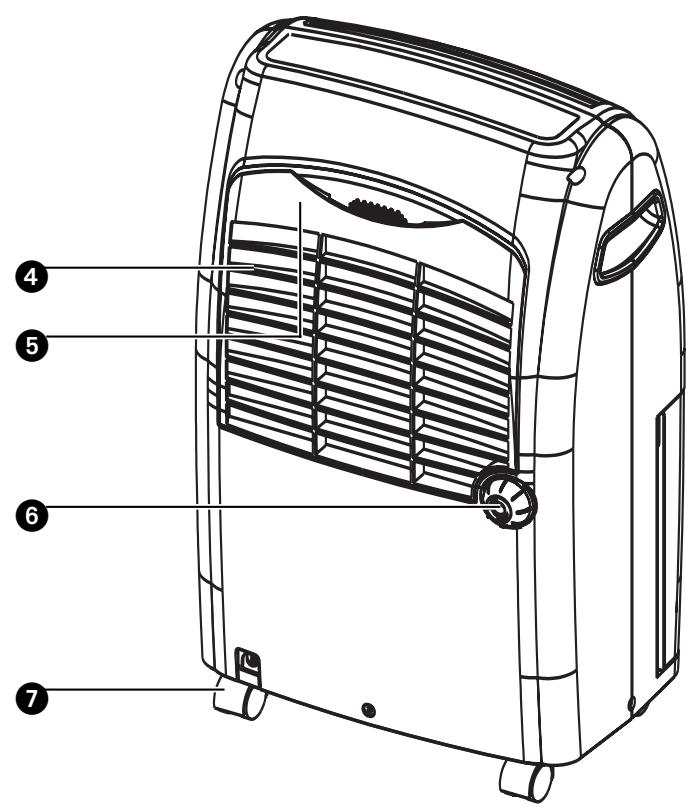

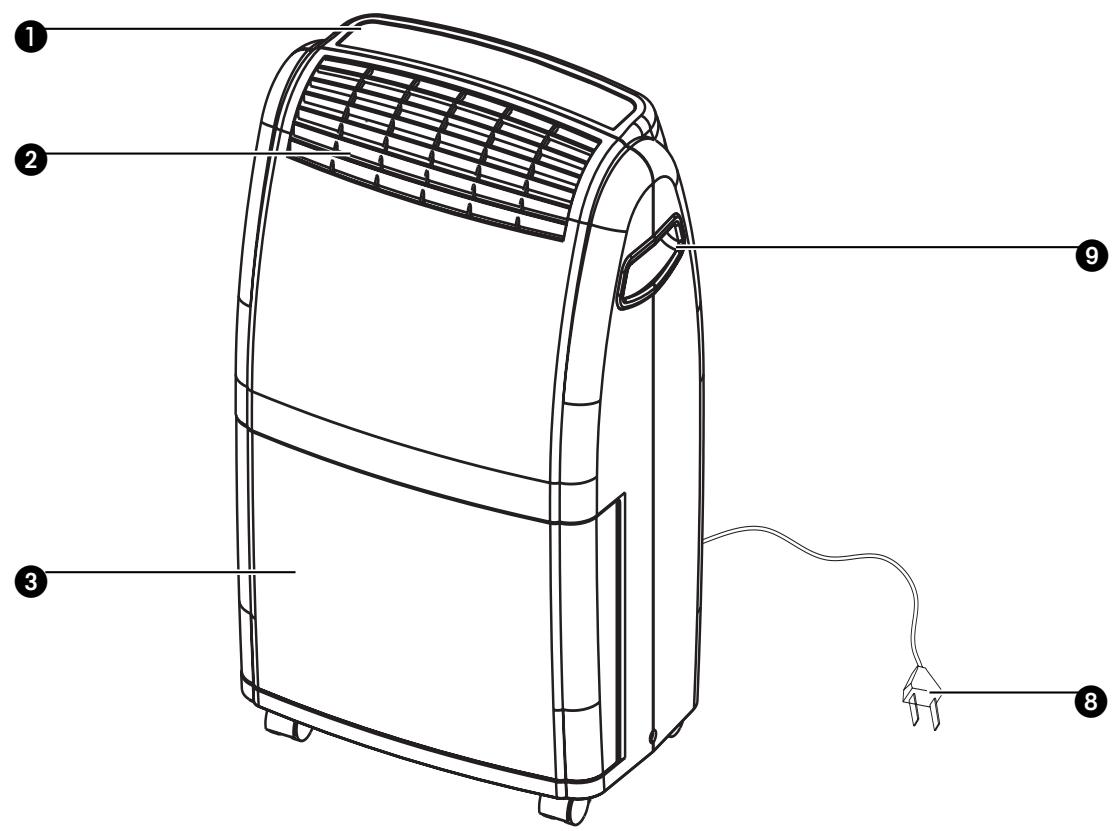

HAUPTBAUTEILE

Bedienungstastatur
Auslass für trockene Luft
3 Herausnehmbarer Wasserbehälter
4 Einlass für feuchte Luft
⑤ Luftfilter
6 Auslauf (0 13 mm) mit Deckel
Bewegliches Rad
Stocker und Kabel
9 Griff

WAS SIE VORHER WISSEN MÜSSEN

Dieses Gerät muss gemäß den vor Ort geltenden Vorschriften, Richtlinien und Normen installiert werden. Das Gerät eignet sich ausschließlich zum Betrieb im Innebereich, in trockenen Räumen. Kontrollieren Sie die Netzspannung. Das Gerät eignet sich ausschließlich für den Anschluss an geerdete Steckdosen mit einer Netzspannung von 220 bis 240 Volt / 50 Herz.

ALLGEMEIN

• Für ein optimales Resultat sollenn Sie das Gerät nicht zu nahe an einen Heizkörper oder eine andere Wärmequelle stellen.
• Achten Sie darauf, dass alle Fenster geschlossen sind; nur dann ist*hochste Effizienz möglich.
  Die Entfeuchtungsleistung hängt von der Temperatur und der Luftfeuchtigkeit im Raum ab. Es ist normal, dass bei einer niedrigen Temperatur weniger Feuchtigkeit entfernt wird.
• Achten Sie darauf, dass der Luftfilter sauber bleibt. Dies verhindert unnötigen Energieverbrauch und gewährleistet ein optimales Ergebnis.
• Wenn der Stecker einmal aus der Steckdose gezogen wurde, springt das Gerät auf Grund der automatischen Verzögerung zum Schutze des Kompressors erst nach drei Minuten wieder an.

WICHTIG

Das Gerät muss immer über eine geerdete Steckdose angeschlossen werden. Sie sollen das Gerät auf keinen Fall anschließen wenn der Stromanschluss nicht geerdet ist. Der Stecker sollte immer leicht zugänglich sein wenn das Gerät angeschlossen ist. Lesen Sie diese Bedienungsanleitungitte sorgfältig durch und befolgen Sie die Anweisungen.

Kontrollieren Sie vor dem Anschlieben ob:

die Netzspannung mit den Angaben auf dem Typenschild übereinstimmt;
- Steckdose und Stromanschluss für diese Gerät geeignet sind;
der Stecker des Gerätes in die Steckdose passt;
das Gerät auf einer stabilen und flachen Grundfläche steht.

Lassen Sie die elektrische Anlage von einem Fachmann überprüfen wenn Sie sich nicht sicher sind, dass alles in Ordnung ist.

• Dieses Gerät wurde gemäß CE-Sicherheitsnormen produziert. Dennoch sollen den Sie – wie bei jedem elektrischen Gerät – vorsichtig sein.
  Die Luftzufuhr und das Luftabfuhrgitter niemals abdecken.

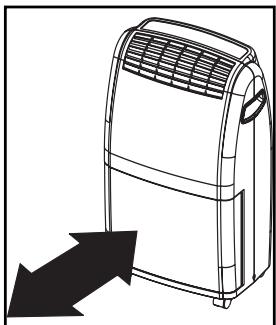

  Leeren Sie den Wasserbehälter bevor Sie das Gerät verschieben.
  Das Gerät auf keinen Fall mit Chemikalien in Berührung bringen.
  Das Gerät auf keinen Fall mit Wasser in Berührung bringen, mit Wasser besprühen oder in Wasser tauchen.
• Stecken Sie keine Gegenstände in die Öffnungen des Gerätes.
  Ziehen Sie immer erst den Stecker aus der Steckdose bevor Sie das Gerät oder Teile

des Gerätes reinigen oder ersetzen.

• Schließen Sie das Gerät niemals über eine Verlängerungsschnur an. Sollte keine geeignete geerdete Steckdose zur Verfügung stehen, so setzen Sie diese von ihrem geprüften Installateur anlagen.
• Aus Sicherheitsgründen britten wir Sie um äußerte Vorsicht mit Kindern in der unmittelbaren Höhe des Gerätes, dies gilt übrigens für alle elektrischen Geräte.
• Lassen Sie eventuelle Reparaturen ausschließlich von einem geprüften Installateur oder von ihrem Lieferanten ausführten. Befolgen Sie die Anweisungen zur Pflege des Gerätes.
  Ziehen Sie immer den Stecker aus der Steckdose wenn das Gerät außer Betrieb ist.
• Lassen Sie ein beschädigtes Stromkabel ausschließlich vom Lieferanten oder einer befugten Person / Kundendienstelle ersetzen.

VORSICHT!

• Benutzen Sie das Gerät auf keinen Fall mehr wenn das Stromkabel oder der Stecker beschädigt sind. Klemmen Sie das Stromkabel nicht ab und verhindern Sie Kontakt mit scharfen Kanten.
• Nicht-Befolgen der Sicherheitsvorschriften kann zum Ausschluss der Garantie führen.

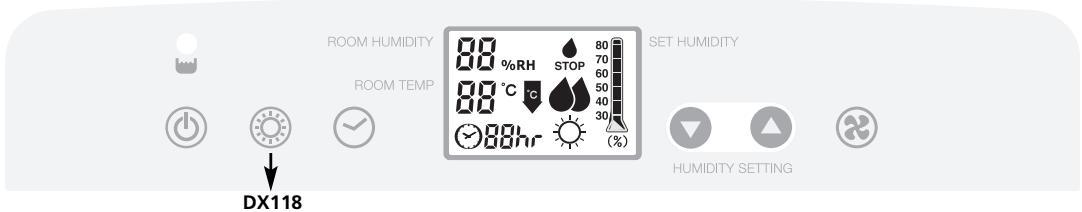

BEDIENUNGSTASTATUR

These Lampe leuchtet auf um anzuzeigen, dass das Frostschutzsystem eingeschaltet wurde. Dies ist notwendig, um übermäßig Eisdlung um Gerät zu verhindern.

These Lampe leuchtet auf, wenn der Wasserbehälter voll ist. Das Gerät schaltet sich dann automatisch aus.

An-/Aus-Taste

Gebäse-Taste

Zeitschalter

Einstelltasten Hygrostat

Heiztaste (DX118)

1 Stecken Sie den Stecker in die Steckdose.
2 Sorgen Sie davon, dass der Wasserbehälter richtig eingesetzt ist.

Wenn Sie das Gerät zum ersten Mal benutzen und die -Lampe aufleuchtet, erhmen Sieitte den Wasserbehälter aus dem Gerät und setzenihn so wieder ein, dass er sich in der richtigen Position befindet.

3 Drücken Sie auf die -Taste, um den Entfeuchter einzuschalten. Über die Einstelltasten stellen Sie die gewünschte Luftfeuchtigkeit ein. Der Hygrostat kann zwischen 30% und 85% eingestellt werden. jeder Tastendruck erhöht den Wert um 5% . Die Anzeige gibt sowohl die gewünschte Luftfeuchtigkeit (SET HUMIDITY) als auch die wirkliche Luftfeuchtigkeit (ROOM HUMIDITY) an.

Das Gerät beginnt zu entfeuchten, wenn die Luftfeuchtigkeit im Raumhigher ist als der eingestellte Wert. Wenn der eingestellte Wert erreicht ist, schaltet sich das Gerät automatisch aus. Das Gerät schaltet sich wieder ein, wenn die Luftfeuchtigkeit im Raum wieder steigt.

4 Wahlen Sie die Geblasegeschwindigkeit, indem Sie auf die 3-Taste drücken. Sie können zwischen zwei Geschwindigkeiten wahren: ( = niedrig) en ( = hoch).
5 Auf Wunsch können Sie die Zeitschalterfungtion benutzen. Mittels dieser Funktion schaltet sich das Gerät zu einer vorgewählten Zeit aus. Über die -Taste können Sie eine Betriebszeit von 1 bis 12 Stunden einstellen. Das Gerät schaltet sich aus, wenn die eingestellte Zeit verstrichen ist. jeder Tastendruck erhöht die Betriebszeit um eine Stunde. Die gewährte Einstellung wird im Display angezeigt.
6 Der Luftentfeuchter DX118 verfügbar außer dem über eine Heizfunktion. Zum Einsatz den dieser Funktion drücken Sieitte auf den -Knopf. Zum Ausschalten der Heizfunktion drucken Sieitte nochmals auf den -Knopf.
7 Drücken Sie auf die -Taste, um das Gerät auszuschalten.

LUFTFILTER

Die Entfeuchter D116 und DX118 sind mit einem 3-Lagen-Filter ausgestattet, der die zirkulierende Raumluft saubert. Zum Lieferumfang der Geräte gehören ein lose verpackter 3M^TM Filtrete™ Filter und ein Aktivkohlefilter. Setzen Sie diese Filter vor Inbetriebnahme des Geräts gemäß den Anweisungen ein.

1 Siebfilter zur Entfernung der größeren Staubeile
2 3M^TM Filtrete™ Filter zur Entfernung von ungesunden Partikeln wie z.B. Pollen, Bakterien, Staub und Hautschuppen von Haustieren
3 Aktivkohlefilter zur Entfernung von Gerüchen

Die Filterhalterung kann an der Rückseite geöffnet werden. Der Aktivkohlefilter und der 3M^T FiltreteTM Filter konnen entfernt werden. Der Siebfilter ist ein Teil der Filterhalterung.

1 Der Siebfilter sollte regelmäßig mit dem Staubsauger gereinigt werden, um eine Blockade des Luftstromes zu vermeiden.
2 Der 3M^TM Filtrete™ Filter, der positiv/negative elektrostatisch aufgeladen ist, sollte alle drei Monate ersetzt werden. Außergewöhnlicher Staub, Bauarbeiten, Haustiere, die Anwesenheit von Rauchern und der ununterbrochene Betrieb des Klimagerätes können die Lebensdauer des 3M^TM Filtrete™ Filter verkurzen.

Neuer Filter

Empfohlener Filterwechsel

3 Der Aktivkohlefilter kann, wenn er verstaubt ist, mit dem Staubsauger gereinigt werden. Er muss jederach gleichzeitig mit dem 3M^TM FiltreteTM Filterausgewechselt werden.

ANMERKUNGEN!

• Benutzen Sie das Gerät niemals ohne Gewebefilter.
• Der Betrieb ohne Aktivkohlefilter und/oder ohne 3M^TM Filtrete™ Filter Packung kann dem Gerät keinen Schaden zufügen. In dem Fall wird allerdings kein ungesunder Staub entfernt.
• Ersatzfilterpackungen sind bei ihrem Handler erhältlich.

WASSERABFLUSS

Wenn der Wasserbehälter voll ist, leuchtet die -Lampe auf und der Entfeuchter schaltet sich automatisch aus. Entleeren Sie den Behälter und setzen Sieihn wieder richtig ein. Das Gerät nimmt dann den Betrieb wieder auf.

Auf Wunsch{lssst sich am Gerät ein Abflussschlauch als permanenter externer Wasserabfluss anbringen. Gehen Sie dazu folgendermaßen vor:

1 Losen Sie den Deckel an der Rückseite.

2 Nehmen Sie den Gummistopfen aus dem Auslauf.
3 Schließen Sie einen Abflussschlauch an und sorgen Sie damit, dass das Ende des Schlauchs niedriger liegt als der Anschluss des Schlauchs. Wenn das Ende nicht niedriger liegt, kann das Wasser nicht ablaufen, wodurch möglicherweise Wasserschaden auftritt.
4 Stecken Sie das Ende des Abflussschlauchs in einen Bodenablauf.

Wenn Sie den permanenten Wasserabfluss nicht mehr benutzen möchten, koppeln Sieitte den Abfluss-Schlauch vom Gerät ab. Setzen Sie dann den Gummistopfen wieder in den Auslauf und schrauben Sie den Deckel wieder auf. Sorgen Sie dazu, dass der Wasserbehälter richtig eingesetzt ist.

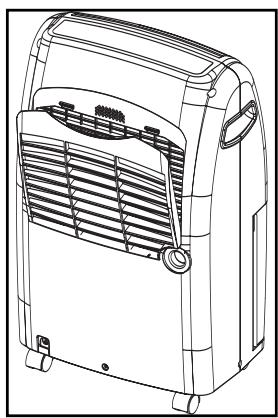

REINIGUNG

ACHTUNG

Schalten Sie das Gerät aus undziehen Sie den Netzstecker,bevor Sie das Gerät oder den Filter reinigen oder die Filter austauschen.

Reinigen Sie das Gehäuse mit einem weichen feuchten Lappen. Verwenden Sie niemals aggressive Chemikalien, Waschbenzin, Reinigungsmittel oder andere Lösungsmittel. Reinigen Sie den Siebfilter regelmäßig mit einem Staubsauger. Siehe auch Abschnitt „Luftfilter".

ANMERKUNG!

Gebrauchen Sie das Gerät nie ohne Siebfilter.

LAGERUNG

Wenn Sie das Gerät lange Zeit nicht benutzen, tun Sie am besten Folgendes:

1 Ziehen Sie den Stecker aus der Steckdose und entleeren Sie den Wasserbehälter. Lassen Sie den Behälter und das Gerät gut trocknen.
2 Reinigen Sie den Luftfilter.
3 Wahren Sie das Gerät in einem staubfreiern Raum auf. Decken Sie es vorzugsweise mit einem Plastikbeutel ab.

LABELLE ZUR STÖRINGSSUCHE

Bevor Sie den technischen Kundendienst zu Hilfe rufen, bitten wir Sie zunachst Folgendes zu kontrollieren.

Problem	Ursache	Abhilfe
Das Gerät Funktioniert nicht.	Der Stecker steckt nicht in der Steckdose.	Stecken Sie den Stecker in die Steckdose.
	Der Hygrostat ist zu niedrig eingestellt.	Stellen Sie den Hygrostat in die gewünschte Stellung.
	Der Wasserbehälter ist voll.	Entleeren Sie den Wasserbehälter.
	Der Wasserbehälter wurde nicht richtig eingesetzt.	Setzen Sie den Wasserbehälter richtig ein.
Das Gerät entfeucht nicht.	Der Luftfilter ist verschmutzt.	Reinigen Sie den Luftfilter.
	Die Temperatur bzw. die relative Luftfeuchtigkeit des Raums, in dem das Gerät stehen, ist zu niedrig.	Unter diesen Umständen ist es normal, dass das Gerät nicht entfeuchtet.
Der Entfeuchter ist in Betrieb, er sentk die relative Luftfeuchtigkeit jedoch nicht genugend.	Der Raum ist zu groß.	Es empfeht sich, einen Entfeuchter mit größere Kapazität aufzustellen.
	Es gibt zu了许多 Feuchtgkeitsquellen.	Es empfeht sich, einen Entfeuchter mit größere Kapazität aufzustellen.
	Es wird zu viel beluftet.	Schränken Sieitte die Beluftung ein (z.B. Turen und Fenster schreiben).

GARANTIEBEDINGUNGEN

Auf ihren Entfeuchter erhalten Sie eine Garantie von 2 Jahren ab dem Kaufdatum. Innerhalb thesez Zeitraums werden alle Material- und Herstellungsfehler kostenlos behoben. Dabei gelten folgende Bedingungen:

• Jeglichen weiteren Ansprüchen auf Schadenersatz, einschließlich Folgeschäden wird nichtstattgegeben.
• Reparaturen oder Ersatz von Teilen innerhalb der Garantiefrist führt nicht zu einer Veränderung der Garantie.
• Der Anspruch auf Garantie erlischt, wenn Änderungen am Entfeuchter vorgenommen, andere als Originalteile eingebaut oder Reparaturen am Entfeuchter von Dritten durchgeführt wurden.
• Teile, die dem normalen Verschleiß unterliegen fallen nicht unter die Garantie.
  Voraussetzung für die Inanspruchnahme von Garantieleistungen ist die Vorlage der mit dem Datum versehenen, unveränderten Originalrechnung.
  Die Garantie gilt nicht für Schäden, der durch von den in der Bedienungsanleitung abweichenden Handlungen oder durch Nachlassigkeit entstanden sind.
• Kosten und Risiko des Versands der Entfeuchter und/oder deren Ersatzteile gehen immer zu Lasten des Käufers.

Zur Vorbeugung von unnötigen Kosten empfehlen wir Ihnen, zunachst immer erst genau in der Bedienungsanleitung nachzulesen. Finden Sie darin keine Lösungsmöglichkeit, wenden Sie sichitte an ihren Handler.

Elektroartikel gehoren nicht in den Hausmüll.itte entsorgen Sie sie den ortlichen Vorschriften gemäß. Erkundigen Sie sich eventuell bei der Behörde oder bei Ihr hem Handler

Modell		D116	DX118
Energieverbrauch	kW	0.3	0.35
Energieverbrauch (Heizung)	kW	-	0.95
Spannung	V / Hz / Ph	220-240 / 50 / 1
Stromstärke (nom.)	A	1.3	1.5 / 4.1
Entfeuchtungskapazität *	L / 24st	16	18
Behälterinhalt	L	3.5
Luftstrom (nom.) **	m³/h	150
Für Räume bis **	m³	70 - 105	80 - 120
Umgebungstemperatur	°C	5-32
Automatisches Abtauen		Yes
Hygrostat		Yes
Kompresssortyp		Piston
Kältemittel Typ / Gewicht	r / gr	R134A / 200 gr	R134A / 210 gr
Druck Ansaug / Ausström	bar	12 / 24
Abmessungen (B x T x H)	mm	345 x 240 x 560
Gewicht (netto)	kg	16.0	16.5
Gewicht (brutto)	kg	17.0
Geräuschpegel	dB	42	45
Schutzklasse	IP	IP 20

• Entfeuchtung bei 32 °C, 80% relative Feuchtigkeit
  ** Dient als Richtwert

Der Hersteller besteht sich das Recht vor, Änderungen ohne vorherige Bekanntgabe vorzunehmen.

LEISTUNGSGRAFIK
(unverbindliche Richtwerte)
